Franke F3 Series User manual

ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm / 11.09.19
F3
F3SV1001
2030034410
7612982236624
DE Montage- und Betriebsanleitung Selbstschluss-Standventil
EN Installation and operating instructions Self-closing pillar tap
FR Notice de montage et de mise en service Robinet à fermeture automatique sur plan
ES Instrucciones de montaje y servicio Válvula de pie con cierre automático
IT Istruzioni per il montaggio e l'uso
NL Montage- en bedrijfsinstructies Zelfsluitende wastafelkraan
PL Instrukcja montażu i obsługi Samozamykająca bateria pionowa
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz Samouzavírací stojánkový ventil
FI Asennus- ja käyttöohje Itsesulkeutuva pylväsventtiili
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
- 2 -

- 3 -
ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm

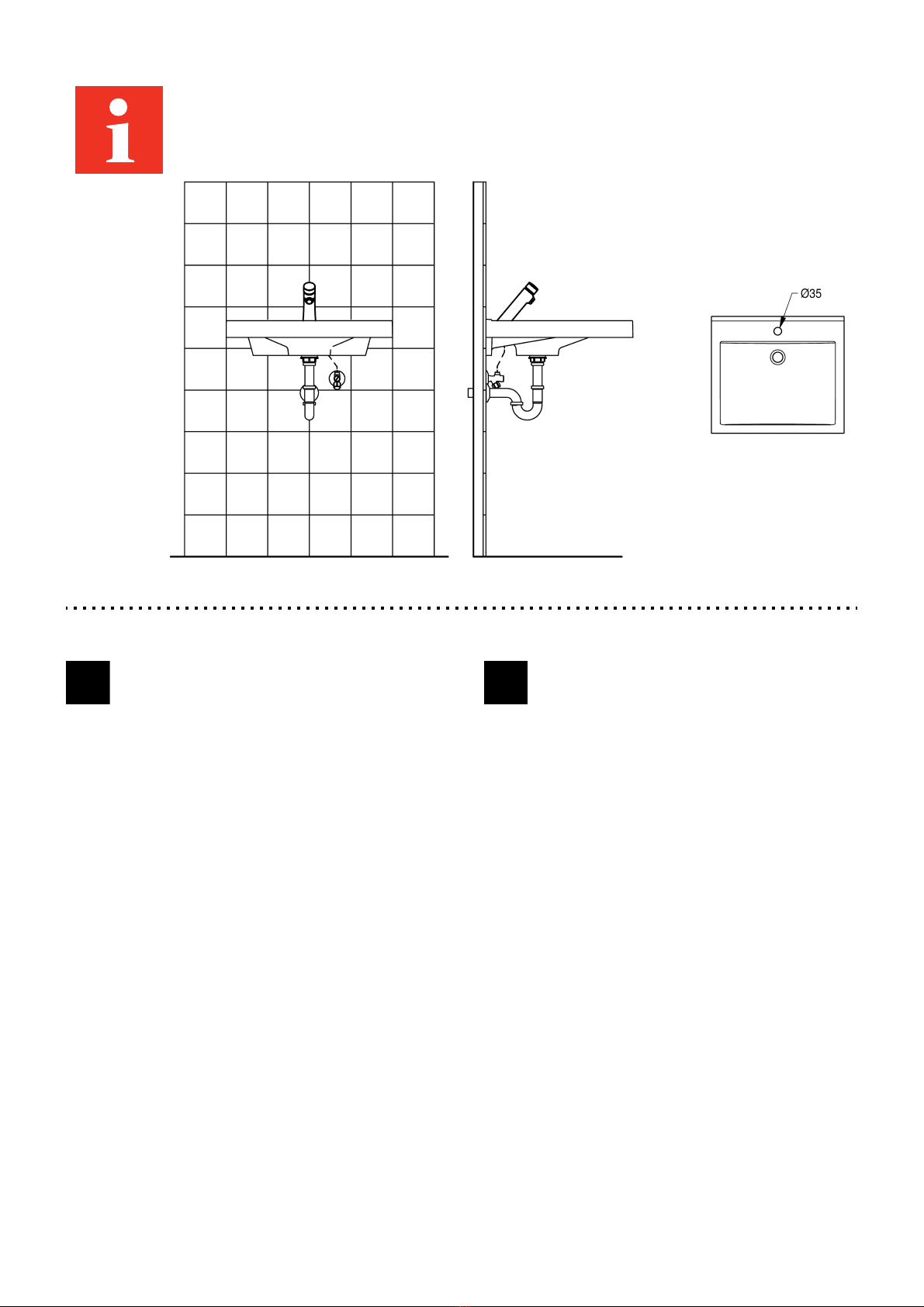

Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system! ►Vor Installation Rohrleitungen spülen!
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►Install a revisable sieve on site. ►Bauseits ein revisionsfähiges Sieb
installieren.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar
►Volume flow 3 l/min ►Volumenstrom 3 l/min
►Flow duration 5-20 s adjustable ►Fließzeit 5-20 s einstellbar
EN
DE

ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury! ►Spola igenom rörledningarna före
installation!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
►Zainstalowaćsitko nadające siędo kontroli. ►Installera en kontrollerbar sil på
monteringsplatsen.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar
►Objętościowe natężenie
przepływu 3 l/min
►Volymström 3 l/min
►Czas przepływu 5-20 s z możliwością
ustawienia
►Flyttid 5-20 s inställbar
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
►Le client doit installer un filtre pouvant faire
l'objet d'une révision.
►Na místěinstalace nainstalujte reverzní
sítko.
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar
►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar
►Débit volumique 3 l/min ►Průtok 3 l/min
►Durée d'écoulement 5-20 s réglable ►Doba průtoku nastavitelná 5-20 s
PL
SV
FR
CS

- 5 -
ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►El cliente debe instalar un filtro
inspeccionable.
►Asenna rakennukseen puhdistettavissa
oleva sihti.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar
►Flujo volumétrico 3 l/min ►Tilavuusvirta 3 l/min
►Tiempo de corriente 5-20 s ajustable ►Juoksuaika 5-20 s säädettävissä
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
►Installare in loco un filtro ispezionabile. ►Установкусетки сдоступом для осмотра
обеспечить заказчику.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 3 bar
►Portata volumetrica 3 l/min
►Durata di flusso impostabile da 5 a 20 s
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
►Oбъемный расход 3 л/мин
►Времяпротекания 5-20 сек.
регулируемое
ES
FI
IT
RU

ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
- 6 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
►Monteer op de bouwlocatie een
vervangbare zeef.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 3 bar
►Volumestroom 3 l/min
►Stromingstijd 5-20 s instelbaar
NL
www.franke.com

- 7 -
ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
1
32 mm
2
19 mm
3 4

ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
- 8 -
2. Funktion
EN ARed ES ARojo PL A Czerwony FI A Punainen
B Blue B Azul B Niebieski B Sininen
DE ARot IT ARosso SV ARöd RU Aкрасный
B Blau B Blu B Blå B голубой
FR A Rouge NL ARood CS AČervený
B Bleu B Blauw B Modrý
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
A B
Red Blue
5

- 9 -
ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm

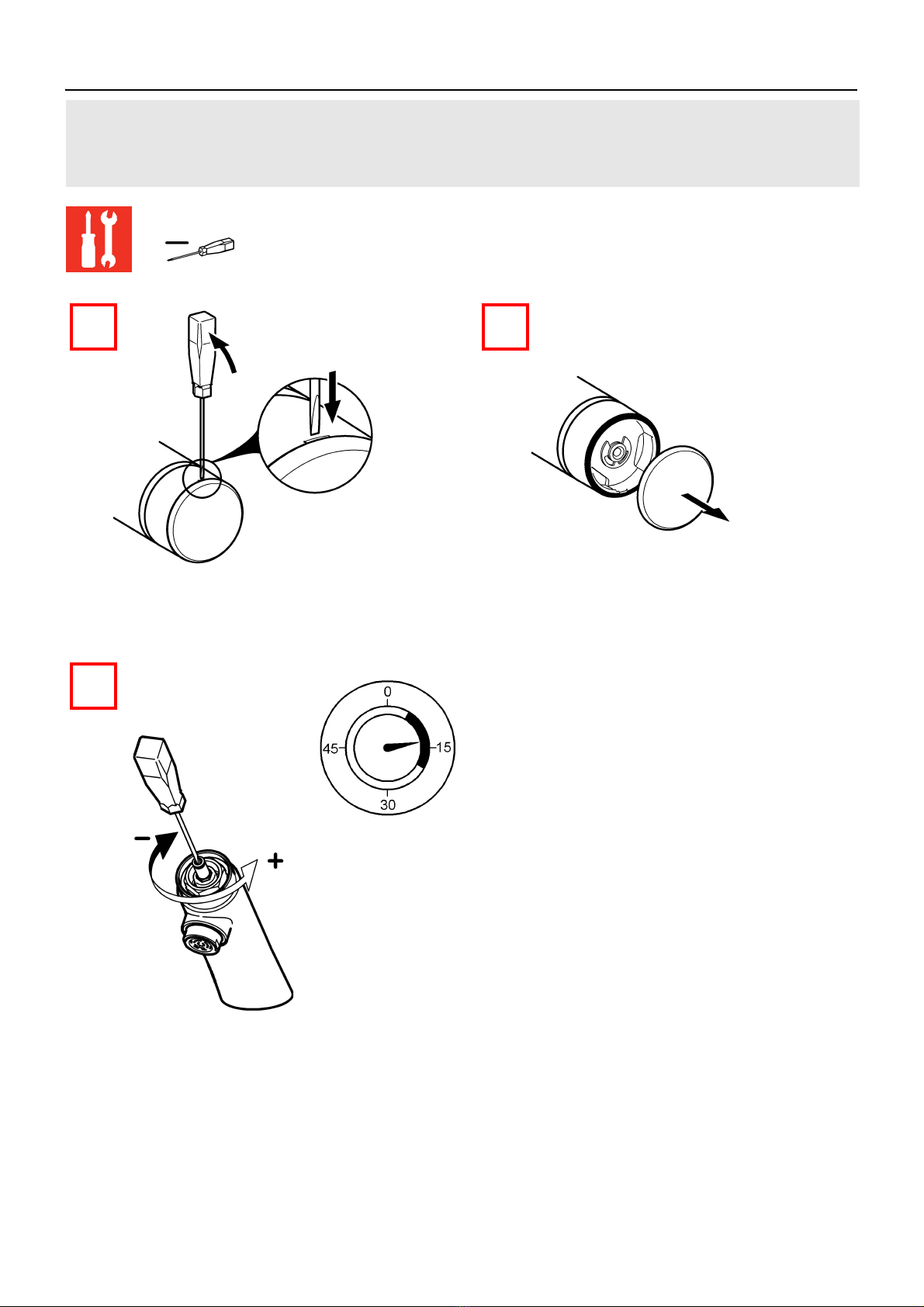

3. Fließzeit einstellen
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawićczas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
1 2
3mm
1.1
1.2
3
5-20 s

ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
- 10 -
4. Wartung
5. Funktionsteil wechseln
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione

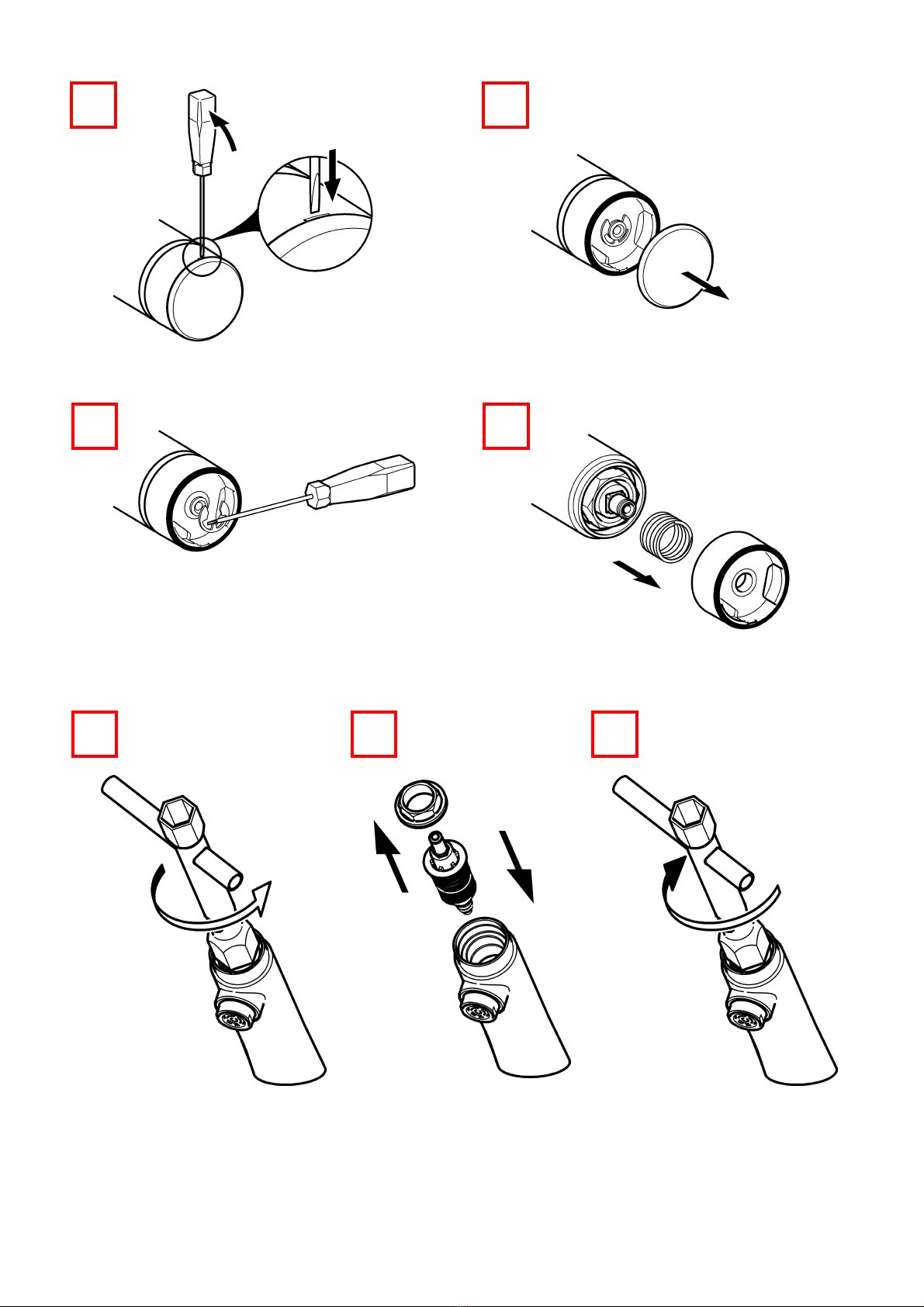

EN Remove functional part NL Functie-element demonteren CS Demontovat funkčí díl
FR Démonter l'élément fonctionnel PL Wymontowaćelement funkcjonalny FI Kunnossapito
ES Desmontar la pieza funcional SV Bygga ut funktionsdelen RU Демонтаж функциональной
детали
IT Smontaggio dell'elemento funzionale
22 mm
1 2
1 2
3mm 24 mm

- 11 -
ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
3 4
1.1
1.2
5 6
7
2,5 Nm
8.1
8.2 22,1 lbf in
8 9

ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
- 12 -
6. Ersatzteile
EN Replacement parts NL Reserveonderdelen CS Náhradní díly
FR Piéces de rechange PL Części zamienne FI Varaosat
ES Piezas de recambio SV Reservdelar RU Запчасти
IT Pezzi di ricambio
EN a) 10 pieces ES a) 10 piezas PL a) 10 sztuk FI a) 10 kappaletta
b) Red b) Rojo b) Czerwony b) Punainen
c) Blue c) Azul c) Niebieski c) Sininen
DE a) 10 Stück IT a) 10 pezzi SV a) 10 styck RU a) 10 штук
b) Rot b) Rosso b) Röd b) красный
c) Blau c) Blu c) Blå c) голубой
FR a) 10 piéces NL a) 10 stuk CS a) 10 kusů
b) Rouge b) Rood b) Červený
c) Bleu c) Blauw c) Modrý
1 .....2030042944
ASEX1002
2 .....2030042949 a, b)
ASSV1002
2030042950 a, c)
ASSV1003
3 .....2030042894
ASSX1001
4 .....2000104881
7612982093999
5 .....2030042948
ASSX1003
6 .....2030041424 a)
ASXX1008
7 .....2030042947
ASSV1001
1
2
3
4
6
7
5

- 13 -
ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm

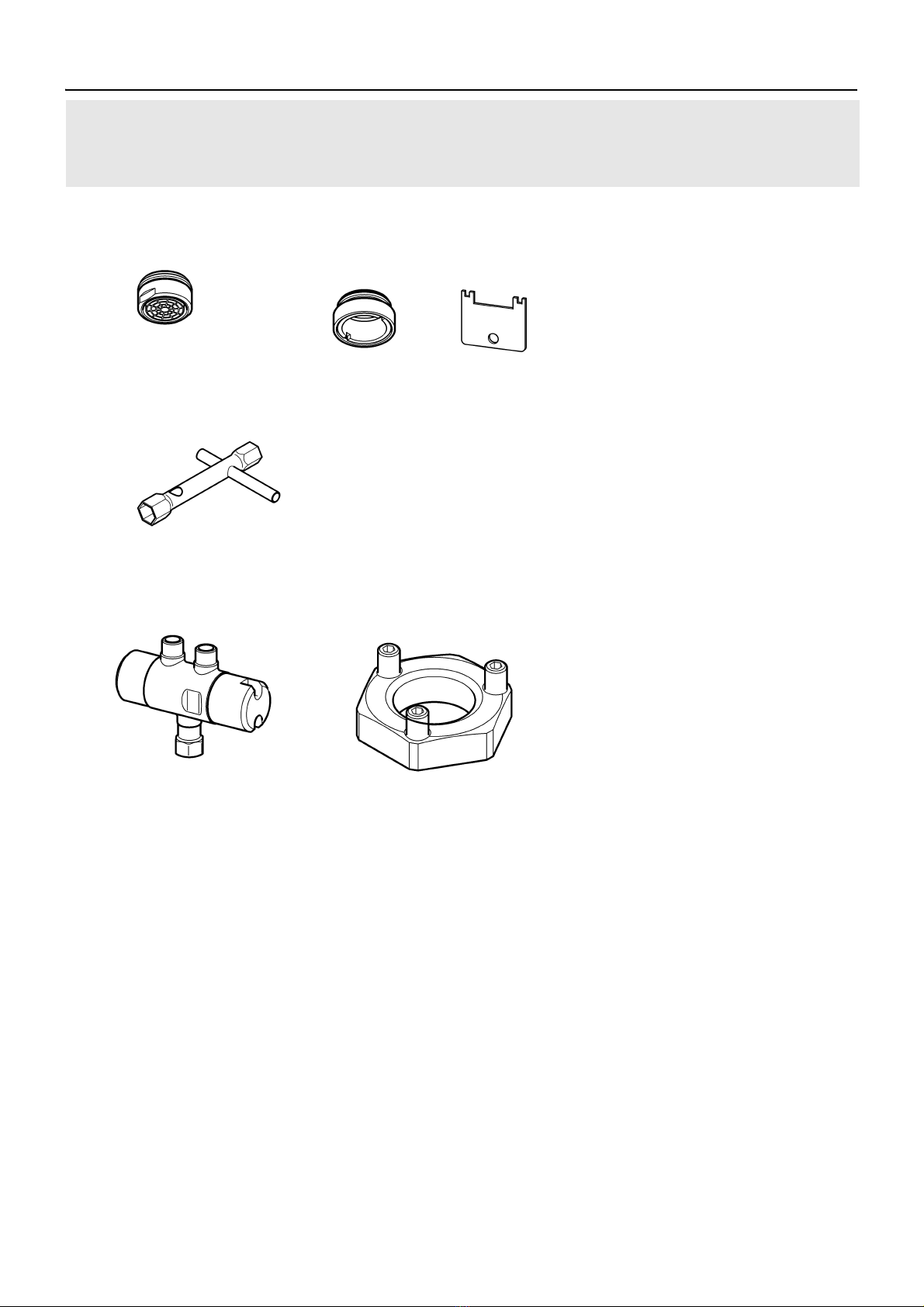

7. Zubehör
EN Accessories NL Toebehoren CS Príslušenství
FR Accessoire PL Akcesoria FI Lisävarusteet
ES Accesorios SV Tillbehör RU принадлежности
IT Accessori
EN a) 10 pieces ES a) 10 piezas PL a) 10 sztuk FI a) 10 kappaletta
DE a) 10 Stück IT a) 10 pezzi SV a) 10 styck RU a) 10 штук
FR a) 10 piéces NL a) 10 stuk CS a) 10 kusů
5
1.....6 l/min:
2000104691 a)
7612982011955
2 ..... 2000104778
ZTAPS0005
3 ..... 2000105960
4 ..... 2000106127
ZFITG0003
5 ..... 2030012758
PURE0031
6 ..... 2030041946
ACSV1001
1
4
6
23

ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
- 14 -
Notizen
EN Notes NL Notities CS Poznámky
FR Notes PL Uwagi FI Muistiinpanot
ES Notas SV Notiser RU Примечания
IT Annotazioni

- 15 -
ZMI_001_2030034410-F3SV1001_#SALL_#AQU_#V2.fm
Notizen
EN Notes NL Notities CS Poznámky
FR Notes PL Uwagi FI Muistiinpanot
ES Notas SV Notiser RU Примечания
IT Annotazioni

Australia
PR Kitchen and Water Systems Pty Ltd
Dandenong South VIC 3175
Phone [phone]
Austria
Franke GmbH
6971 Hard
Phone [phone]
Belgium & Luxembourg
Franke N.V.
9400 Ninove, Belgium
Phone [phone]
Czech Republic
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
France
Franke GmbH
6971 Hard, Austria
Phone [phone]
Germany
Franke Aquarotter GmbH
14974 Ludwigsfelde
Phone [phone]
Italy
Franke Water Systems AG
4663 Aarburg, Switzerland
Numero Verde 800 789 233
Middle East
Franke LLC
Ras Al Khaimah, United Arab Emirates
Phone [phone]
Morocco
Franke Kitchen System SARL
21 000 Casablanca
Phone [phone]
Netherlands
Franke N.V.
9400 Ninove, Belgium
Phone [phone]
Poland
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
Portugal
Franke Portugal S.A.
2735-531 Cacém
Phone [phone]
South Africa & Sub Saharan Africa
Franke South Africa
Durban, 4052
Phone + 27 31 450 6300
Spain
Franke GmbH
6971 Hard, Austria
Phone [phone]
Switzerland & Liechtenstein
Franke Water Systems AG
4663 Aarburg
Phone [phone]
Turkey
Franke Mutfak ve Banyo Sistemleri
Sanayi ve Ticaret A.S.
41400 Gebze Kocaeli
Phone [phone]
United Kingdom
Franke Sissons Ltd.
Barlborough S43 4PZ
Phone [phone]
Dart Valley Systems Ltd.
Paignton TQ4 7TW
Phone [phone]
EAST EUROPE
Bosnia Herzegovina | Bulgaria |
Croatia | Hungary | Latvia | Lithuania |
Romania | Russia | Serbia | Slovakia |
Slovenia | Ukraine
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
NORTH AMERICA
United States | Canada
Franke Kindred Canada Limited
Midland, ON L4R 4K9, Canada
Phone [phone]
SCANDINAVIA & ESTONIA
Finland | Sweden | Norway |
Denmark | Estonia
Franke Finland Oy
76850 Naarajärvi, Finland
Phone [phone]
OTHER COUNTRIES
Franke GmbH
6971 Hard, Austria
Phone [phone]
www.franke.com
© Franke Technology and Trademark Ltd., Switzerland / 11.09.19 / 2030039082
