Franke F5 Series User manual

ELEKTRONIK-
THERMOSTATBATTERIE
F5ET1005 | 2030036211
PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F5 | LIFECYCLE : Neu
F5E-Therm Thermostat-Wandbatterie DN 15 zur Aufputzmontage mit arretierbarem Schwenkauslauf, für Waschanlagen.
Opto-elektronisch gesteuert, Auslösung über Handreflexion.
Thermostat mit Metallgriff und einstellbarem, verdrehsicherem Temperaturanschlag.
Mit Möglichkeit der thermischen Desinfektion, manuell oder automatisch über optionale Desinfektionseinheit.
Zum Anschluss an Warm- und Kaltwasser.
Steuerelektronik, Magnetventilkartusche und Sensor im verbrühungssicheren Safe-Touch-Gehäuse, Messing poliert verchromt.
Laminarstrahlregler mit integriertem Durchflussmengenregler.
Mit verstellbaren und absperrbaren Anschlüssen mit Rückflussverhinderern und Sieben, vollständig abgedeckt durch
tiefenverstellbare Schraubrosetten.
Mit Möglichkeit der Parametrierung und Kommunikation über optionale bidirektionale Fernbedienung.
Separate Spannungsversorgung über Netzteil oder AQUA 3000 open Systemzubehör.
Integrierte Steuerfunktionen:
- Hygienespülung (30 Sekunden), 24 Stunden nach letzter Betätigung
- Sicherheitsabschaltung bei Dauerreflexion
- Speicherung von Statistikdaten
Zusatzfunktionen über optionale bidirektionale Fernbedienung:
- Einstellung der Fließzeit (1 - 255 Sekunden)
- Einstellung Intervallzeit (1 - 255 Stunden) und Spülzeit (1 - 255 Sekunden) für Hygienespülung
- Deaktivierung der Hygienespülung
- Umschaltung auf Körperreflexion
- Statistikdaten anzeigen, speichern und übertragen auf PC
Ausladung: 215 mm
Strahlwinkel: 20°
Mindestfließdruck: 1,0 bar
Volumenstrom: 6,0 l/min bei 3 bar Fließdruck
Franke Water Systems | [e-mail] | www.franke.de | 2018-05-22

Volumenstrom Bypass: 3,0 l/min bei 3 bar Fließdruck
Fließzeit: 10 s
Anschlussspannung: 6,75 V / 12 V DC oder AQUA 3000 open
Leistungsaufnahme: 1,5 W
TECHNISCHE DATEN
Bruttogewicht 5,20 kg
Nettogewicht 4.94 kg
Drucklos nein
Funktionsprinzip elektronisch selbstschließend
Nennweite DN 15
Material Gehäuse Messing
Art der Mischung mit Thermostat
Oberflächenbehandlung
Gehäuse
verchromt
Art der Montage Wandmontage
Art der Wascharmatur Wandarmatur
Voreinstellung Hygienespülung 24 Stunden nach der letzten Betätigung
Voreinstellung Fließzeit 10 s
Einstellbare Fließzeit ja
Material Armatur Messing
Maximale Fließzeit 255 s
Mindestfließdruck 1.00 bar
Minimale Fließzeit 1 s
Anschlussspannung 6-12-3000VDC
Stromverbrauch 1,5
Sicherheitsabschaltung YES
Schallschutz nein
Ausladung Des Auslaufs 215,00 mm
Oberflächenbehandlung verchromt
Thermische Desinfektion vorbereitet für automatische thermische
Desinfektion
Typ des Sensors OPTO-ELEC-SENSOR
Volumenstrom Bypass 0,05 l/s
Volumenstrom bei 3 Bar 0,10 l/s
Franke Water Systems | [e-mail] | www.franke.de | 2018-05-22

ELEKTRONIK-
THERMOSTATBATTERIE
F5ET1005 | 2030036211
PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F5 | LIFECYCLE : Neu
NOTWENDIGES ZUBEHÖR
NETZTEIL
2030039477
VERLÄNGERUNGSKABEL
2030010982
MONTAGE-TRAVERSE
2030043824
ZUBEHÖR
FERNBEDIENUNG
2030036654
ELEKTRONIKMODUL EM5
ID 02050
2030041914
THERMISCHE
DESINFEKTIONSEINHEIT
2030039541
FERNBEDIENUNG
2030036849
Franke Water Systems | [e-mail] | www.franke.de | 2018-05-22

ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm / 26.03.18

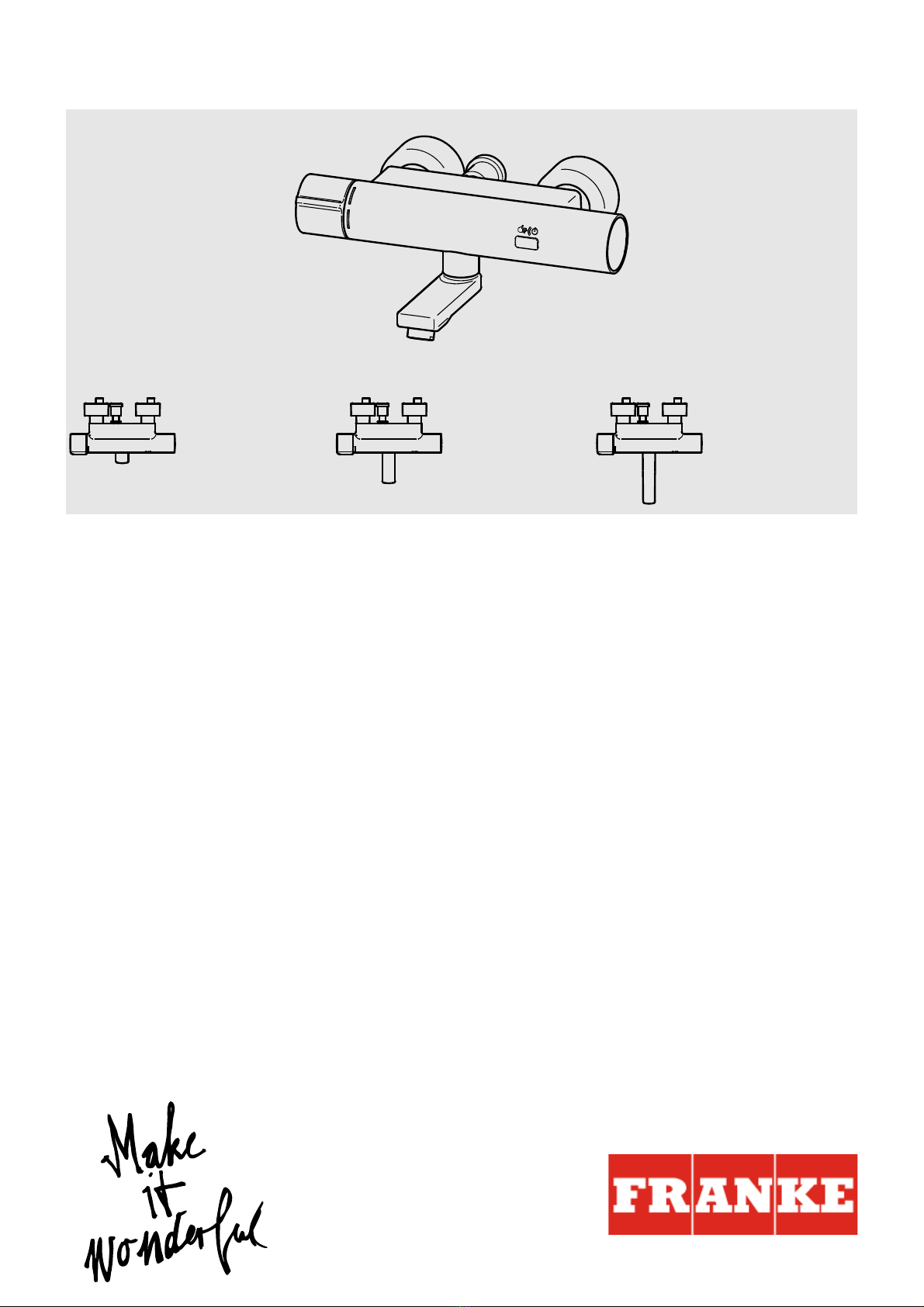

F5
F5ET1004 F5ET1005 F5ET1006
2030036210 2030036211 2030036212
7612982238932 7612982238949 7612982238956
DE Montage- und Betriebsanleitung Elektronik-Thermostatbatterie
EN Installation and operating instructions Electronic thermostatic mixer
FR Notice de montage et de mise en service Mitigeur thermostatique électronique
ES Instrucciones de montaje y servicio Batería de termostato con sistema
electrónico
IT Istruzioni per il montaggio e l'uso Miscelatore termostatico-elettronico
NL Montage- en bedrijfsinstructies Elektronische thermostaatmengkraan
PL Instrukcja montażu i obsługi Elektroniczna bateria termostat
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Elektroninen termostaattihana
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm

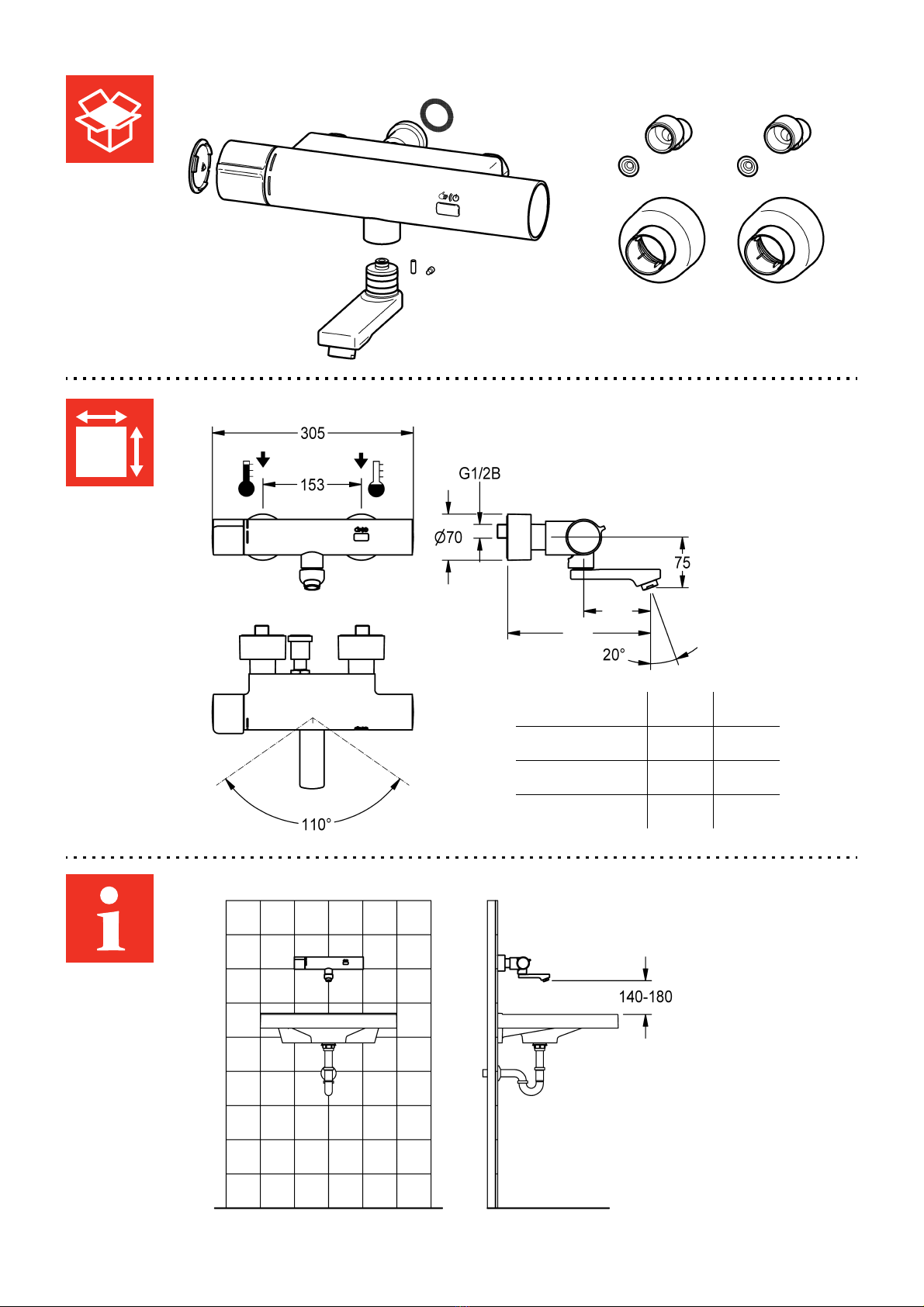

- 2 -
XY
F5ET1001 40 155
F5ET1002 100 215
F5ET1003 160 275
X
Y

- 3 -
ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system! ►Vor Installation Rohrleitungen spülen!
►Set the temperature stop after assembly
has been completed.
►Nach erfolgter Montage den
Temperaturanschlag einstellen.
►The fitting must be operated only with
original mesh filters and return flow
inhibitors!
►Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 1-5 bar ►Empfohlener Fließdruck 1-5 bar
►Volume flow at 3 bar flow pressure
6 l/min
►Volumenstrom bei 3 bar Fließdruck
6l/min
►Volume flow bypass at 3 bar 3 l/min ►Volumenstrom Bypass bei 3 bar 3 l/min
►Thermostatic scald protection according to
DIN EN 1111
►Thermostatischer Verbrühungsschutz laut
DINEN1111
►maximum operating temperature ►maximale Betriebstemperatur
- continuous operation 70 °C - Dauerbetrieb 70 °C
- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C
►Flow duration 10 s (adjustable) ►Fließzeit 10 s (einstellbar)
►Supply voltage 6,75 / 12 V DC or
A3000 open
►Anschlussspannung 6,75 / 12 V DC oder
A3000 open
►Power consumption 1,5 W ►Leistungsaufnahme 1,5 W
►Type of protection IP 59k ►Schutzart IP 59k
EN
DE

ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury!
►Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Spola igenom rörledningarna före
installation!
►Ställ in temperaturstoppet efter
installationen.
►Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 1-5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 6 l/min
►Volymstrom vid 3 bar hydrauliskt tryck
6 l/min
►Objętościowe bypass przepływu przy
3 barów 3 l/min
►Volymstrom Bypass vid 3 bar 3 l/min
►Termostatstyrt skållningsskydd enligt
DINEN1111
►Maximal driftstemperatur
- Kontinuerlig drift 70 °C
- Kort tid (< 10 min) 80 °C
►Flyttid 10 s (inställbar)
►Anslutningsspänning 6,75 / 12 V DC eller
A3000 open
►Effektbehov 1,5 W
►Skyddsklass IP 59k
►Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z DIN EN 1111
►Maksymalna temperatura eksploatacji
- Praca stała 70 °C
- Czas krótki (<10 min) 80 °C
►Czas przepływu 10 s (z możliwością
ustawienia)
►Napięcie przyłączeniowe 6,75 / 12 V DC
czy A3000 open
►Pobór mocy 1,5 W
►Rodzaj ochrony IP 59k
PL
SV

- 5 -
ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer !
►Régler la butée de température après le
montage.
►Před instalací potrubí propláchněte!
►Po montáži nastavte teplotní limit.
►Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
►Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar
►Pression dynamique recommandée
1-5 bars
►Doporučený průtočný tlak 1-5 bar
►Prùtok pøi prùtoèném tlaku 3 bar 6 l/min
►Průtok bypass při 3 baru 3 l / min
►Termostatická ochrana proti opaøení podle
normy DIN EN 1111
►Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
►Doba průtoku 10 s (nastavitelná)
►Přípojné napětí 6,75 / 12 V DC nebo
A3000 open
►Příkon 1,5 W
►Krytí IP 59k
►Débit volumique pour 3 bars de pression
dynamique 6 l/min
►Débit volumique bypass pour 3 bars 3 l/min
►Protection thermostatique contre les
►échaudures selon DIN EN 1111.
►Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
►Durée d'écoulement 10 s (réglable)
►Tension de raccordement 6,75 / 12 V DC
ou A3000 open
►Puissance absorbée 1,5 W
►Type de protection IP 59k
FR
CS

ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
- 6 -
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar!
►Tras finalizar el montaje, ajustar el tope de
temperatura.
►Huuhtele putkijohdot ennen asennusta!
►Kun asennus on tehty, säädä
lämpötilarajoitin.
►Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 1-5 bares ►Suositeltava virtauspaine 1-5 bar
►Flujo volumétrico con 3 bares de presión
de flujo 6 l/min
►Tilavuusvirta 3 barin virtauspaineella
6 l/min
►Flujo volumétrico bypass con 3 bares de
presión de flujo 3 l/min
►Tilavuusvirta Ohitus 3 barin
virtauspaineella 3 l/min
►Protección termostática frente a escalda-
duras según DIN EN 1111.
►Termostaattinen kuumavesisuoja DIN EN
1111 mukaan
►Temperatura de servicio máxima ►Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
►Tiempo de corriente 10 s (ajustable) ►Juoksuaika 10 s (säädettävissä)
►Tensión de conexión 6,75 / 12 V DC o
A3000 open
►Verkkojännite 6,75 / 12 V DC tai
A3000 open
►Consumo de potencia 1,5 W ►Tehonkulutus 1,5 W
►Modo de protección IP 59k ►Suojaustapa IP 59k
ES
FI

- 7 -
ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare!
►A montaggio avvenuto impostare il blocco
temperatura.
►Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Перед инсталляцией промыть трубки!
►Послепроизведенного монтажа
настроить температурный упор.
► Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 1-5 bar
►Portata volumetrica a 3 bar di pressione
idraulica 6 l/min
►Portata volumetrica bypass a 3 bar 3 l/min
►Protezione antiscottatura termostatica
secondo DIN EN 1111.
►Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
►Durata di flusso da 10 s (impostabile)
►Tensione di allacciamento 6,75 / 12 V DC o
A3000 open
►Potenza assorbita 1,5 W
►Tipo di protezione IP 59k
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 6 л/мин
►Объёмныйрасход при Байпас 3 бар
3 л/мин
► Термостатическая система защиты от
ожога горячим паром/жидкостью
согласно стандарту DIN EN 1111.
► Максимальная рабочая температура
-Непрерывный режим работы 70 °C
-Короткое время (<10 мин) 80 °C
►
Время протекания 10 сек. (регулируемое)
►Напряжениепитающей сети
6,75 / 12 Впостоянноготока или
A3000 open
►Потребляемаямощность 1,5 Вт
►Видзащиты IP 59k
IT
RU

ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
- 8 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Na de montage de temperatuurbegrenzing
instellen.
►Na de montage de temperatuurbegrenzing
instellen!
►Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 1-5 bar
►Volumestroom bij 3 bar dynamische druk
6l/min
►Volumestroom Bypass bij 3 bar 3 l/min
►Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111.
►Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
►Stromingstijd 10 s (instelbaar)
►Aansluitspanning 6,75 / 12 V AC of
A3000 open
►Opgenomen vermogen 1,5 W
►Veiligheidsgraad IP 59k
NL
www.franke.com

- 9 -
ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm

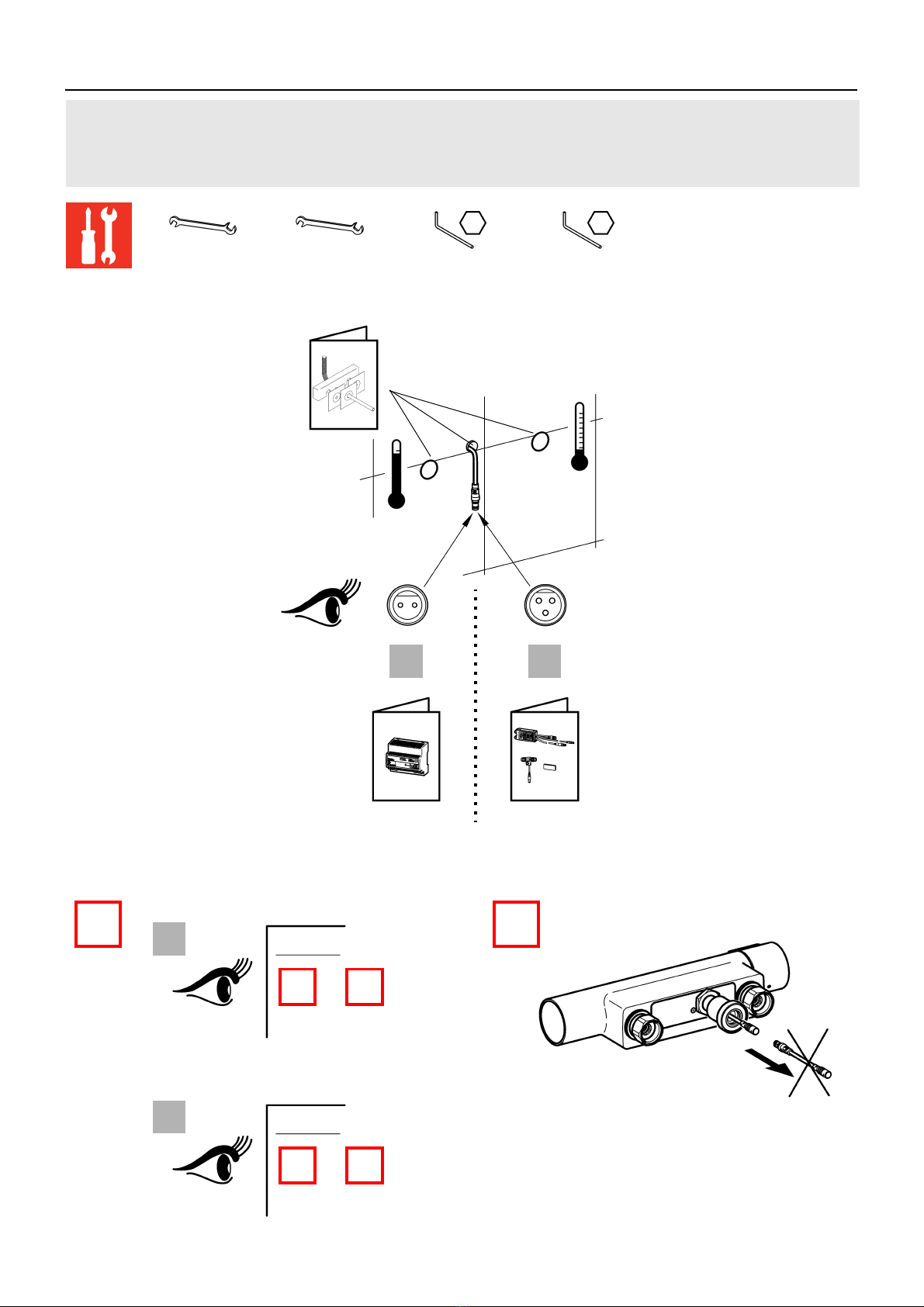

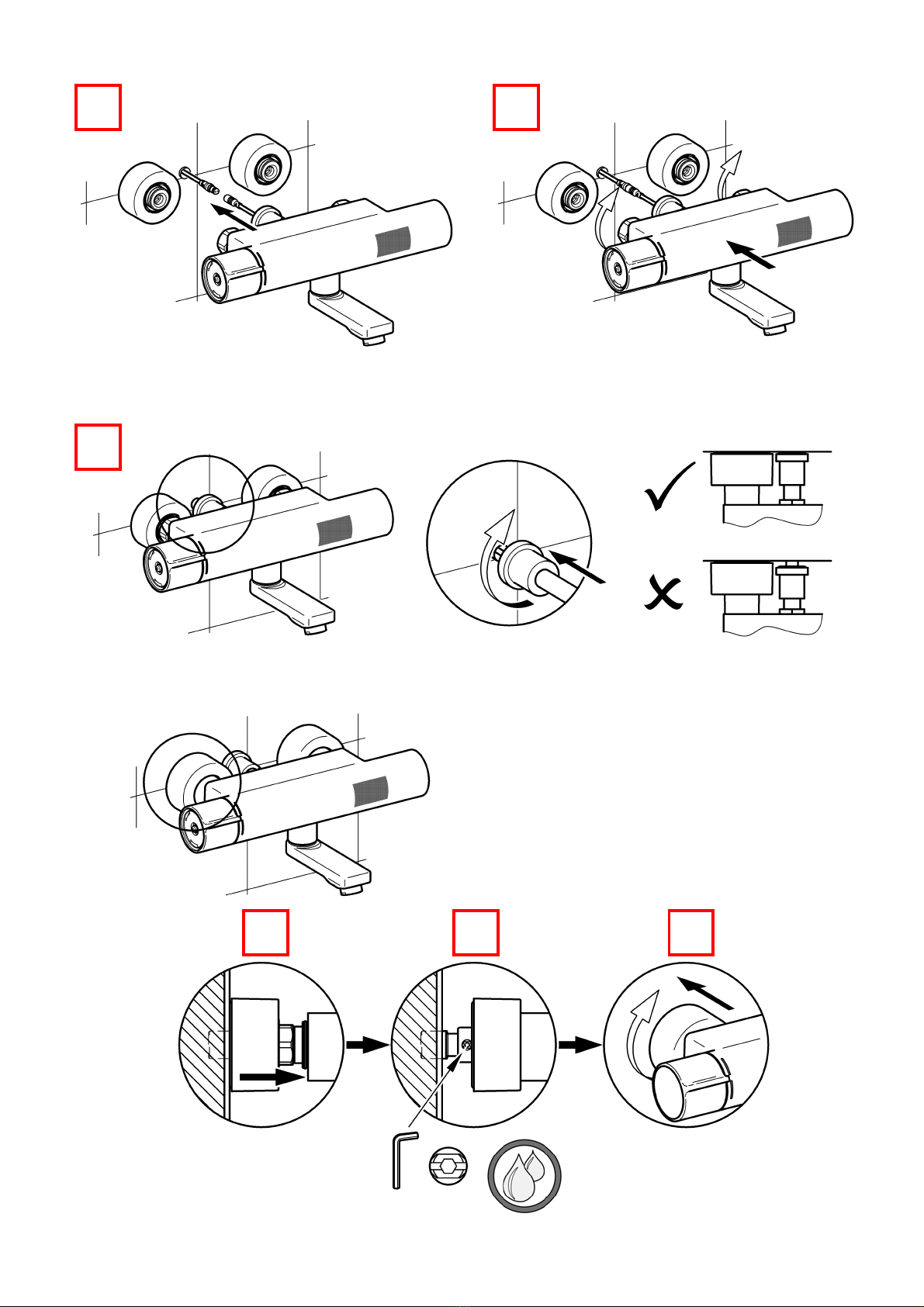

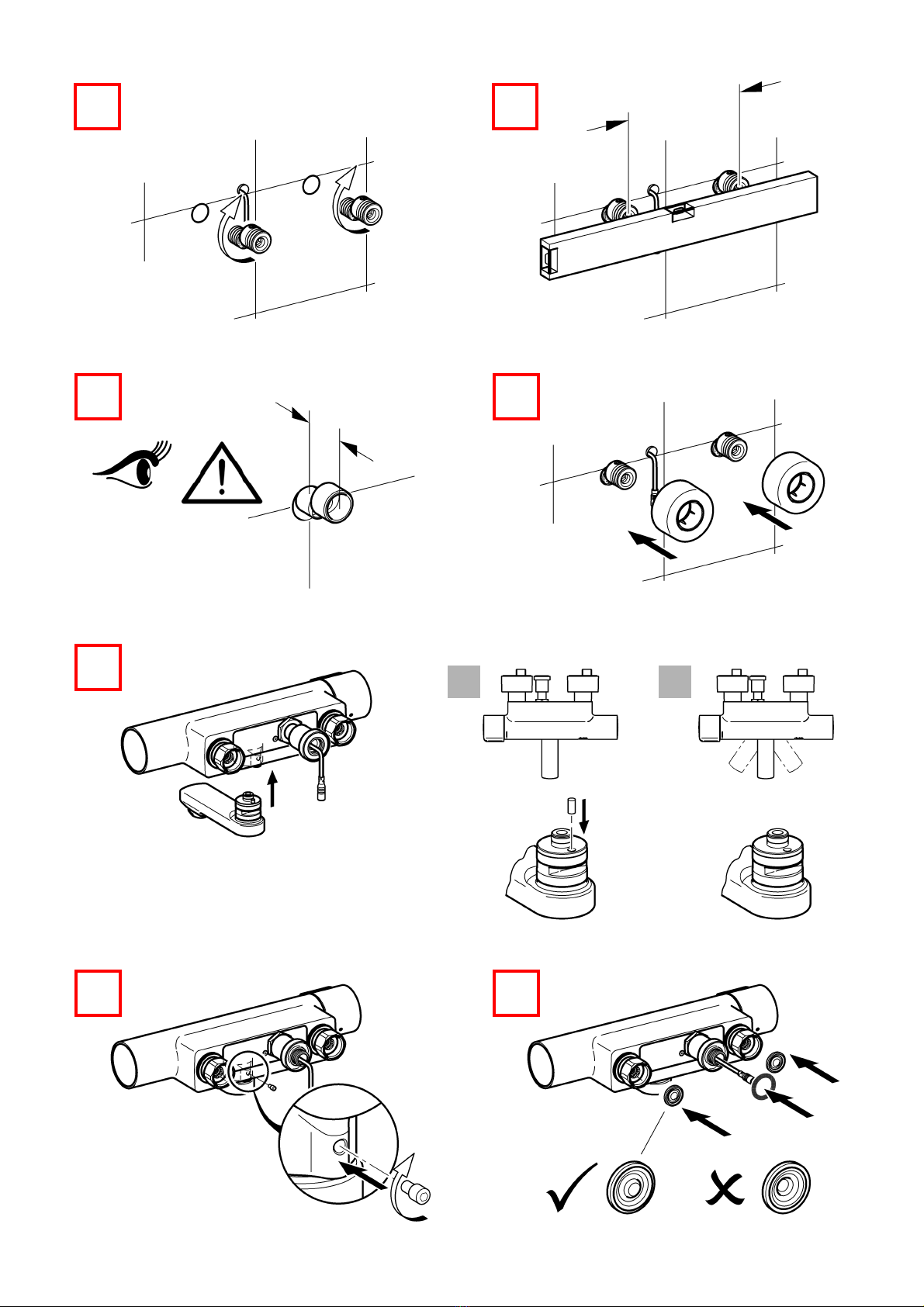

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio

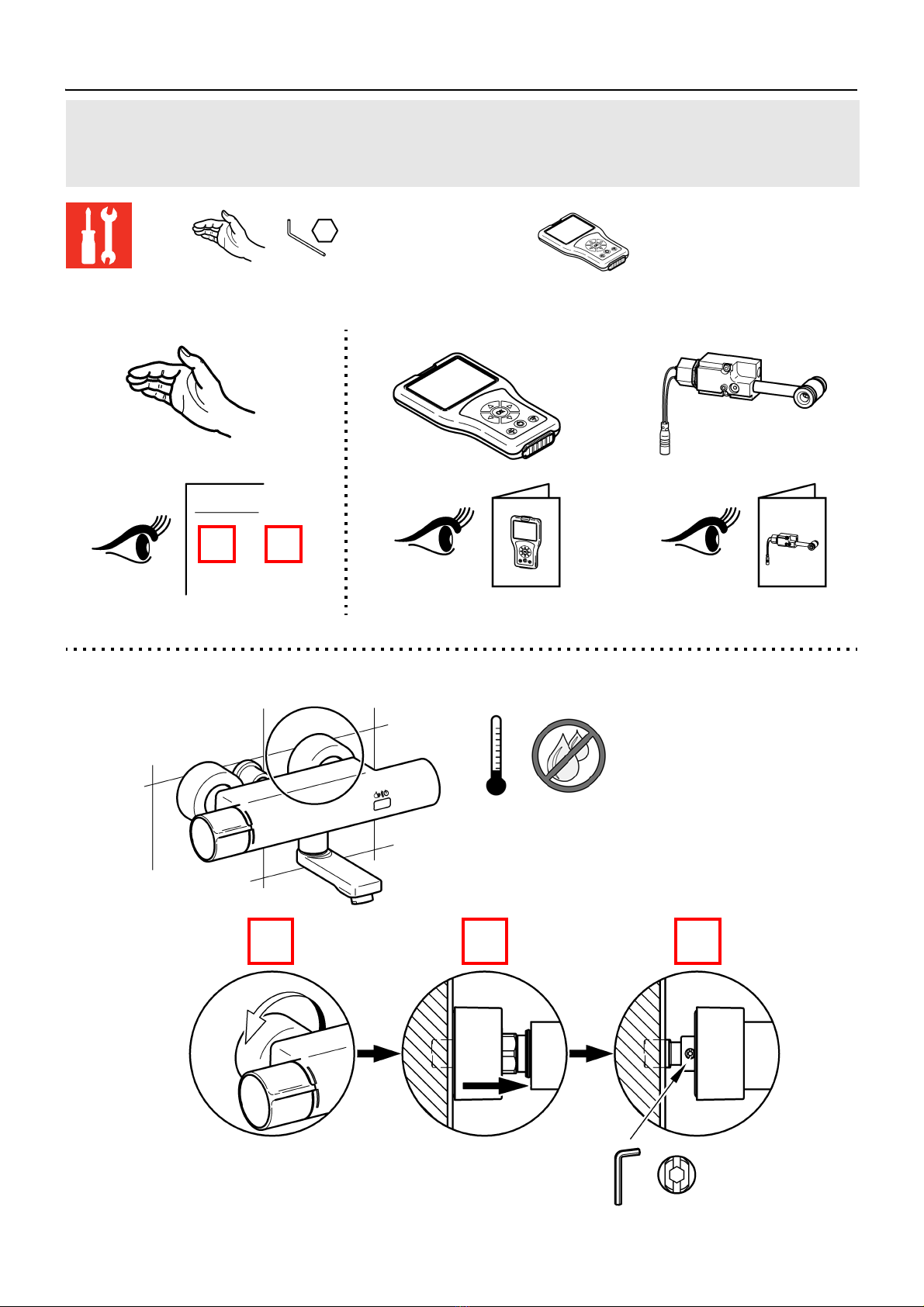

30 mm 2,5 mm 17 mm 3mm
III
1 2
–
317
–
217
I
II

ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
- 10 -
3 4 150
5 6
34 - 40
7III IV
8 9

- 11 -
ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
10 11
12
13 14 15

ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
- 12 -
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento

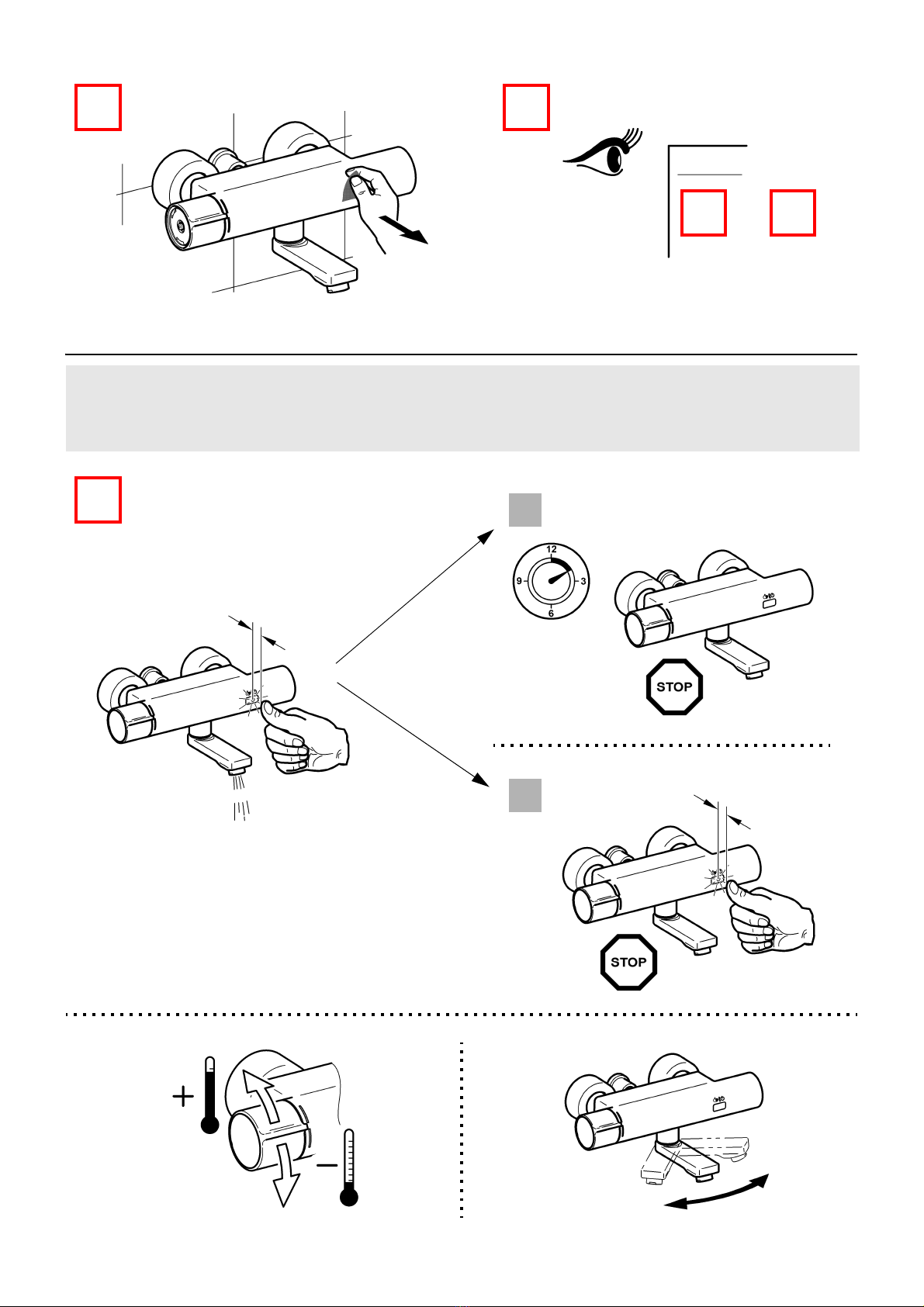

16
12.
–
3 9
17
1
5 – 10
10 s
5 – 10
I
II

- 13 -
ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar
el aclarado higiénico
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo sciacquo igienico
EN PL
►Ensure open outlet.
►After 24h of non-use, water flows 30 s
►Zapewnićswobodny wylot.
►Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
►Freien Auslauf gewährleisten.
►Nach 24 h Nichtbenutzung fließt 30 s
Wasser.
►Garantera fritt avlopp.
►Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
►Garantir un écoulement libre.
►L'eau s'écoule pendant 30 s. après 24 h de
non utilisation.
►Zajistěte volný odtok.
►Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
►Garantizar una salida libre.
►Si no se realiza ningún uso durante
24 horas, fluye agua durante 30 segundos.
►Vapaan virtauksen takaaminen.
►Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
►Garantire l'erogazione libera.
►Dopo 24h di inutilizzo scorre acqua per
30 s.
► Обеспечить беспрепятственный слив
►Поcле того, как устройство не
используется втечение 24 ч, втечение
30 сек течёт вода.
NL
►Vrije uitloop garanderen.
►Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 s. water.
24 h 30 s

ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
- 14 -

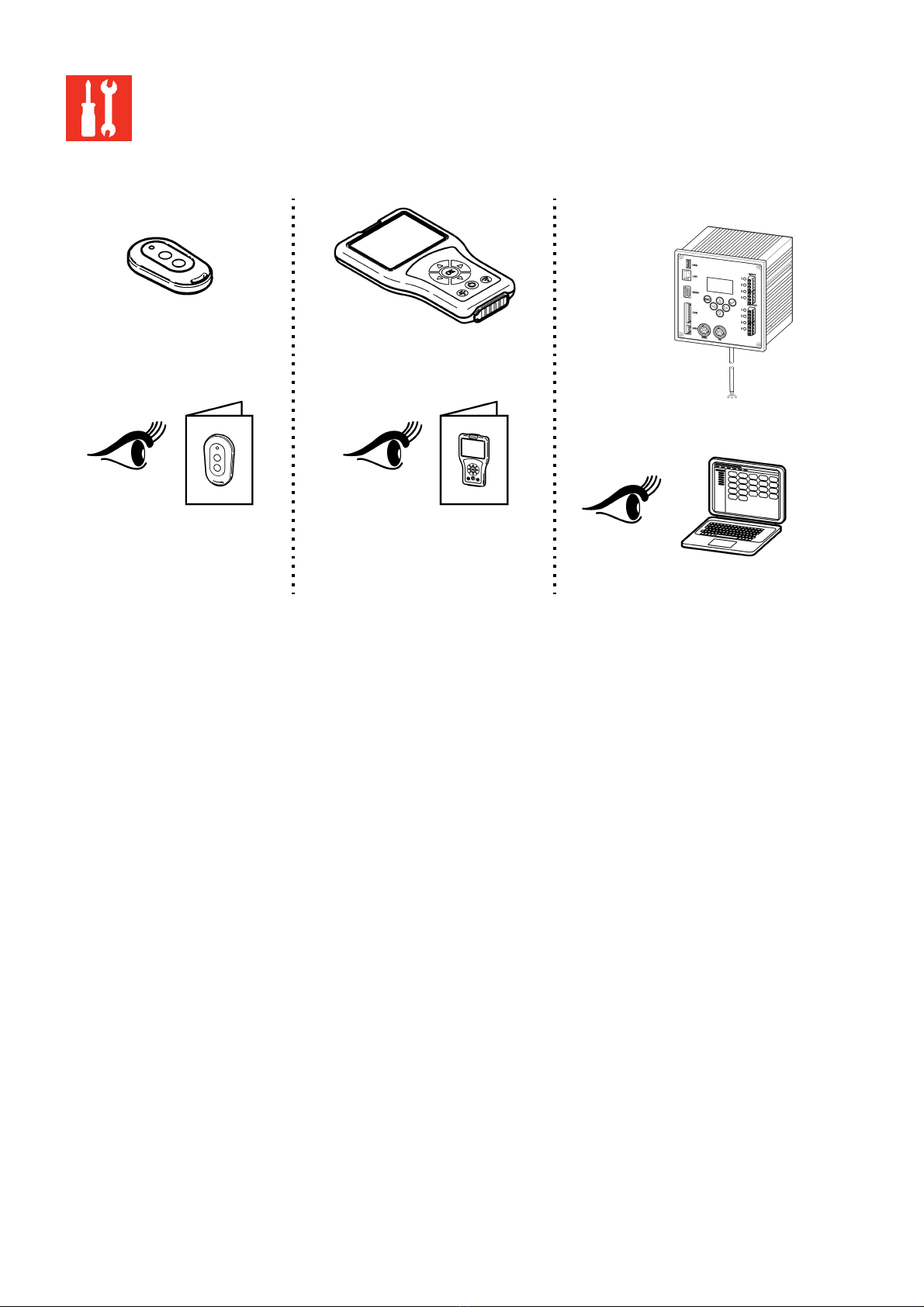

A3000 open
+

- 15 -
ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
4. Thermische Desinfektion
EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce
FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi
ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция
IT Disinfezione termica
3mm
–
1 6
+
1 2 3

ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm
- 16 -
4 5
5 – 10
6
> 70 °C
5 min
30 s 30 s
> 70 °C
7
5 – 10
< 43 °C
8
> 43 °C

- 17 -
ZMI_001_2030036210-F5ET1004_#SALL_#AQU_#V1.fm

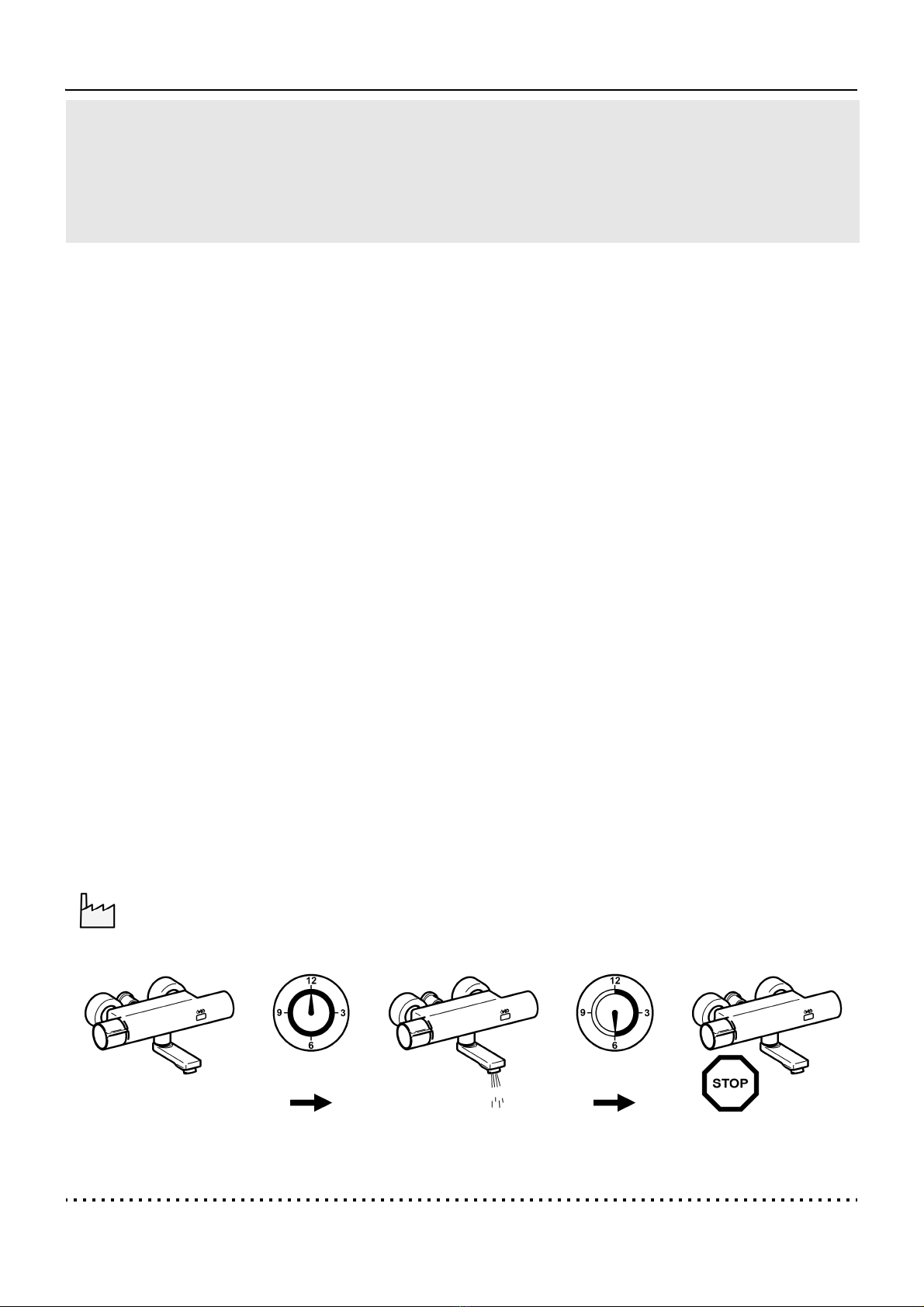

5. Armatur ausschalten
6. Dauerlauf starten
EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu
FR Désactiver la robinetterie de PL Wyłąnczenie baterii FI Hanan kytkeminen pois päältä
ES Desconectar la grifería SV Avstängning av armatur RU Выключение смесителя
IT Disattivazione della rubinetteria
EN Start continual flow NL Continue stroming starten CS Spustit trvalý provoz
FR Démarrer la marche continue PL Uruchomićstały wypływ wody FI Tuotantokäytön aloittaminen
ES Iniciar el enjuague continuo SV Starta kontinuerlig drift RU запустить ресурс
IT Avviare l’erogazione continua
A3000 open
+
6.
–
1 2
10.
