Franke F5 Series User manual

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm / 17:05:19
F5
F5EM1007
2030039427
7612982243929
DE Montage- und Betriebsanleitung Elektronik-Standbatterie
EN Installation and operating instructions F5EM1007 Electronic pillar mixer
FR Notice de montage et de mise en service Robinetterie électronique de montage sur
plage
ES Instrucciones de montaje y servicio Grifo de pie con sistema electrónico
IT Istruzioni per il montaggio e l'uso
NL Montage- en bedrijfsinstructies Elektronische wastafelmengkraan
PL Instrukcja montażu i obsługi Elektroniczna bateria pionowa
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz Elektronická stojánková baterie
FI Asennus- ja käyttöohje Elektroninen termostaattihana
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
- 2 -

- 3 -
ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system! ►Vor Installation Rohrleitungen spülen!
►Set the temperature stop after assembly
has been completed.
►Nach erfolgter Montage den
Temperaturanschlag einstellen.
►The fitting must be operated only with
original mesh filters and return flow
inhibitors!
►Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 1-5 bar ►Empfohlener Fließdruck 1-5 bar
►Volume flow at 3 bar flow pressure 3 l/min ►Volumenstrom bei 3 bar Fließdruck 3 l/min
►maximum operating temperature ►maximale Betriebstemperatur
- continuous operation 70 °C - Dauerbetrieb 70 °C
- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C
►Voltage supply with lithium battery CRP2
6VDC
►Spannungsversorgung mit Lithium
Batterie CRP2 6 V DC
►Power consumption 1,5 W ►Leistungsaufnahme 1,5 W
►Type of protection IP 59K ►Schutzart IP 59K
EN
DE

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury! ►Spola igenom rörledningarna före
installation!
►Po zakończeniu montażu ustawić
ograniczenie temperatury.
►Ställ in temperaturstoppet efter
installationen.
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
►Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od ja-
kości wody, warunków lokalnych i obowią-
zujących przepisów.
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 1-5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 3 l/min
►Volymström vid 3 bar hydrauliskt tryck
3 l/min
►Maksymalna temperatura eksploatacji ►Maximal driftstemperatur
- Praca stała 70 °C - Kontinuerlig drift 70 °C
- Czas krótki (<10 min) 80 °C - Kort tid (< 10 min) 80 °C
►Zasilanie elektryczne bateriąlitowąCRP2
6 V DC
►Spänningsförsörjning med litiumbatteri
CRP2 6 V DC
►Pobór mocy 1,5 W ►Effektbehov 1,5 W
►Rodzaj ochrony IP 59K ►Skyddsklass IP 59K
PL
SV

- 5 -
ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►Régler la butée de température après le
montage.
►Po montáži nastavte teplotní limit.
►Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
►Provozovat armaturu jen s originálními sít-
ky a zařízeními proti zpětnému toku!
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Maximální provozní tlak 10 bar
►Doporučený průtočný tlak 1-5 bar
►Průtok při průtočném tlaku 3 bar 3 l/min
►Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
►Napájení lithiovou baterií CRP2 6 V DC
►Příkon 1,5 W
►Krytí IP 59K
►Pression de service maximale 10 bars
►Pression dynamique recommandée
1-5 bars
►Débit volumique pour 3 bars de pression
dynamique 3 l/min
►Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
►Alimentation en tension avec pile au lithium
CRP2 6 V DC
►Puissance absorbée 1,5 W
►Type de protection IP 59K
FR
CS

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
- 6 -
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►Tras finalizar el montaje, ajustar el tope de
temperatura.
►Kun asennus on tehty, säädä
lämpötilarajoitin.
►¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
►Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 1-5 bares ►Suositeltava virtauspaine 1-5 bar
►Flujo volumétrico con 3 bares de presión
de flujo 3 l/min
►Tilavuusvirta 3 barin virtauspaineella
3 l/min
►Temperatura de servicio máxima ►Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
►Alimentación de corriente con batería de li-
tio CRP2 6 V DC
►Jännitteensyöttö litiumparistolla CRP2
6VDC
►Consumo de potencia 1,5 W ►Tehonkulutus 1,5 W
►Modo de protección IP 59K ►Suojaustapa IP 59K
ES
FI

- 7 -
ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
►A montaggio avvenuto impostare il blocco
temperatura.
►Послепроизведенного монтажа
настроить температурный упор.
►Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 1-5 bar
►Portata volumetrica a 3 bar di pressione
idraulica 3 l/min
►Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
►Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC
►Potenza assorbita 1,5 W
►Tipo di protezione IP 59K
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 3 л/мин
► Максимальная рабочая температура
-Непрерывный режим работы 70 °C
-Короткое время (<10 мин) 80 °C
► Источник питания - литиевая батарея
CRP 2 6 Впостоянноготока
►Потребляемаямощность 1,5 Вт
►Видзащиты IP 59K
IT
RU

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
- 8 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Na de montage de temperatuurbegrenzing
instellen.
►Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 1-5 bar
►Volumestroom bij 3 bar dynamische druk
3 l/min
►Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
►Spanningsvoorziening d.m.v. lithiumbatterij
CRP2 6 V DC
►Opgenomen vermogen 1,5 W
►Veiligheidsgraad IP 59K
NL
www.franke.com

- 9 -
ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm

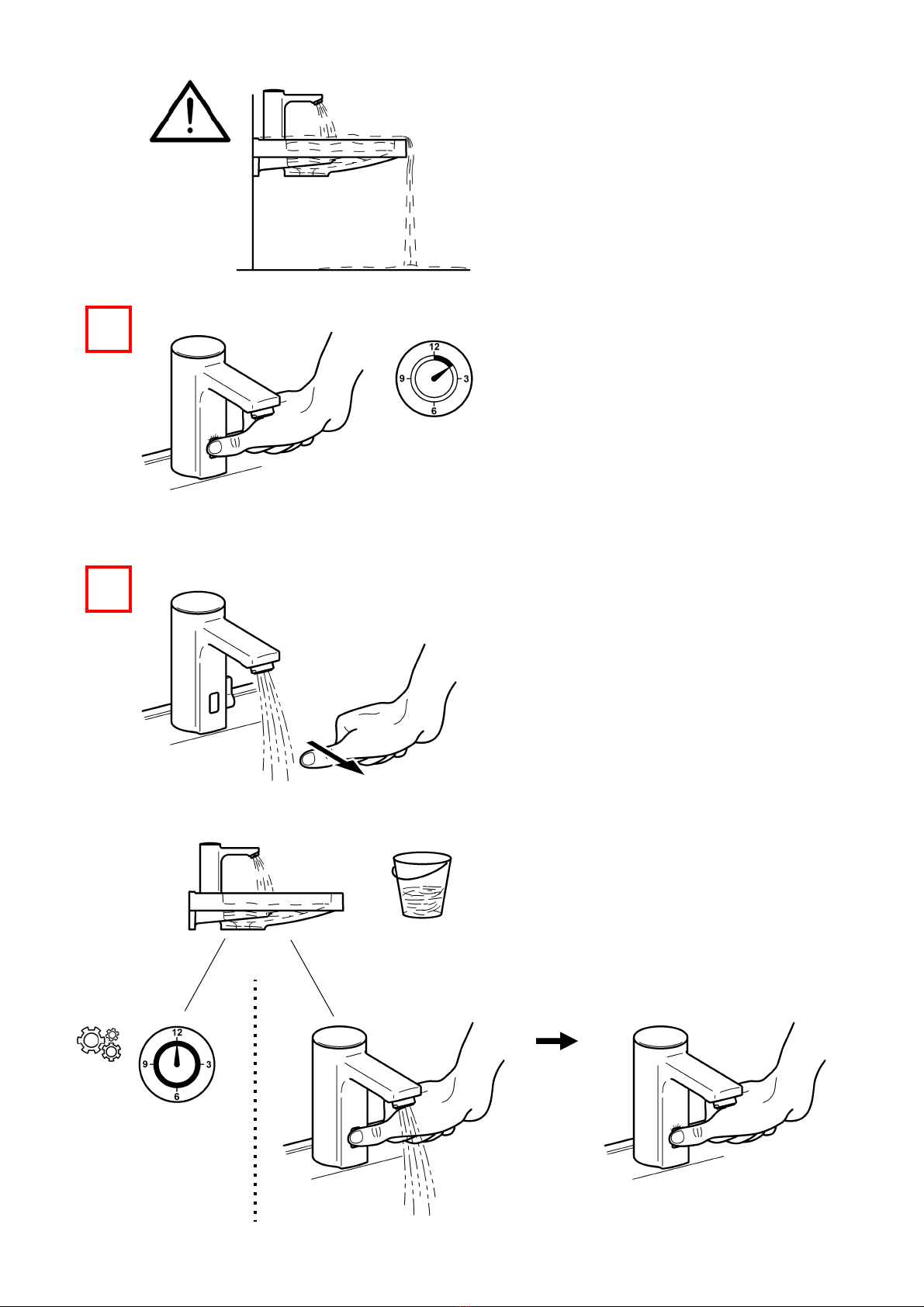

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
1
13 mm 19 mm
2

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
- 10 -

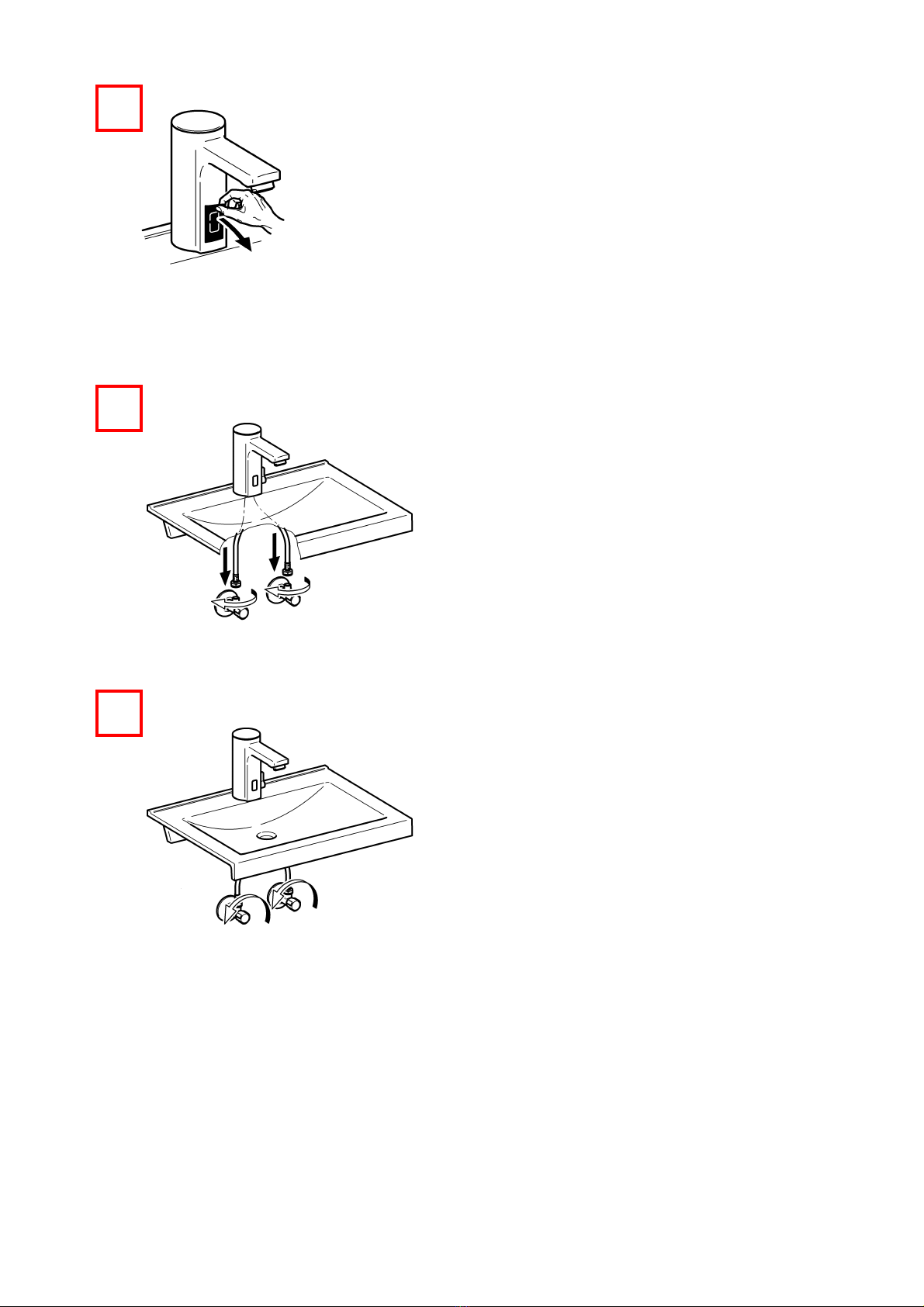

3
4
5

- 11 -
ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm

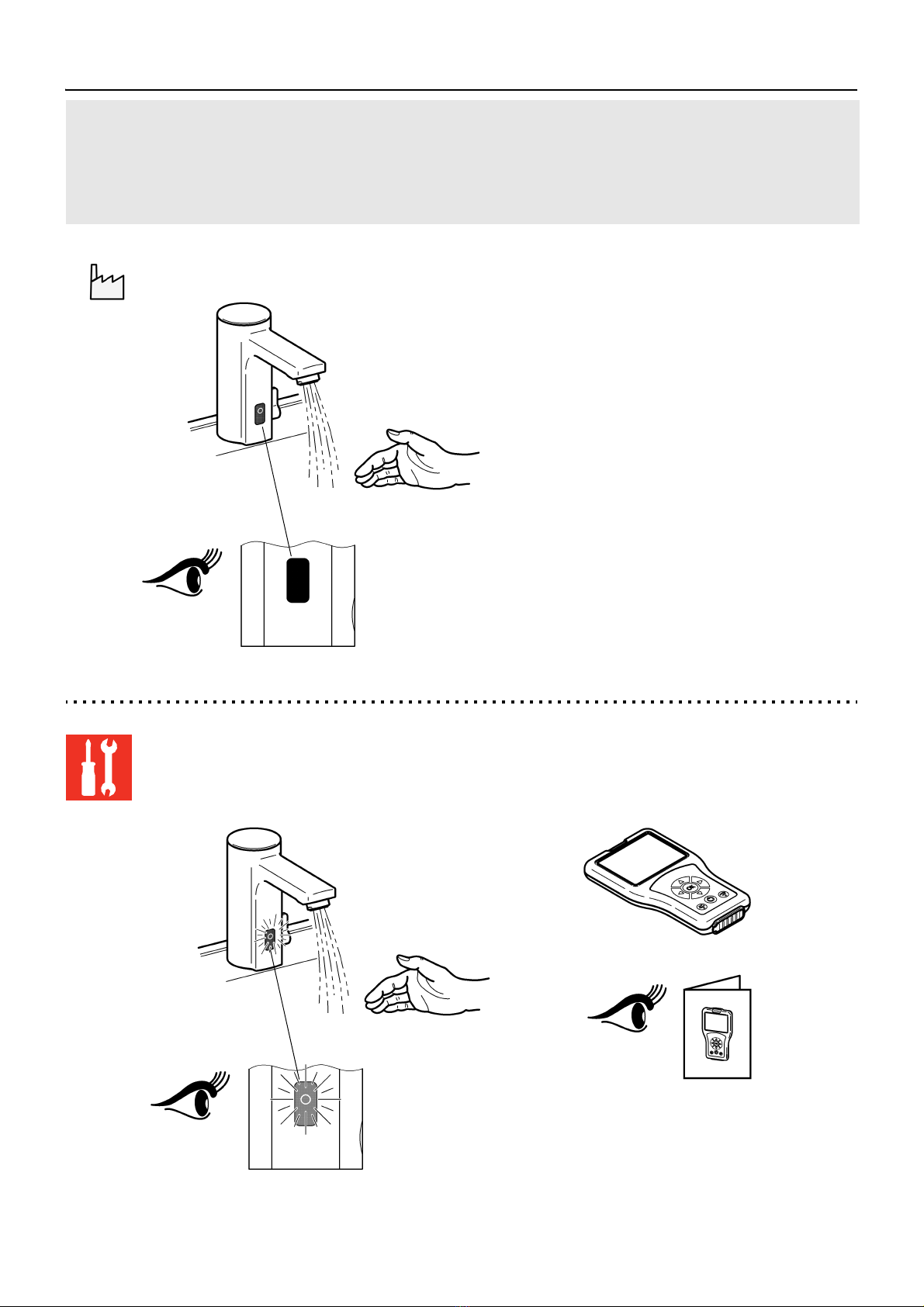

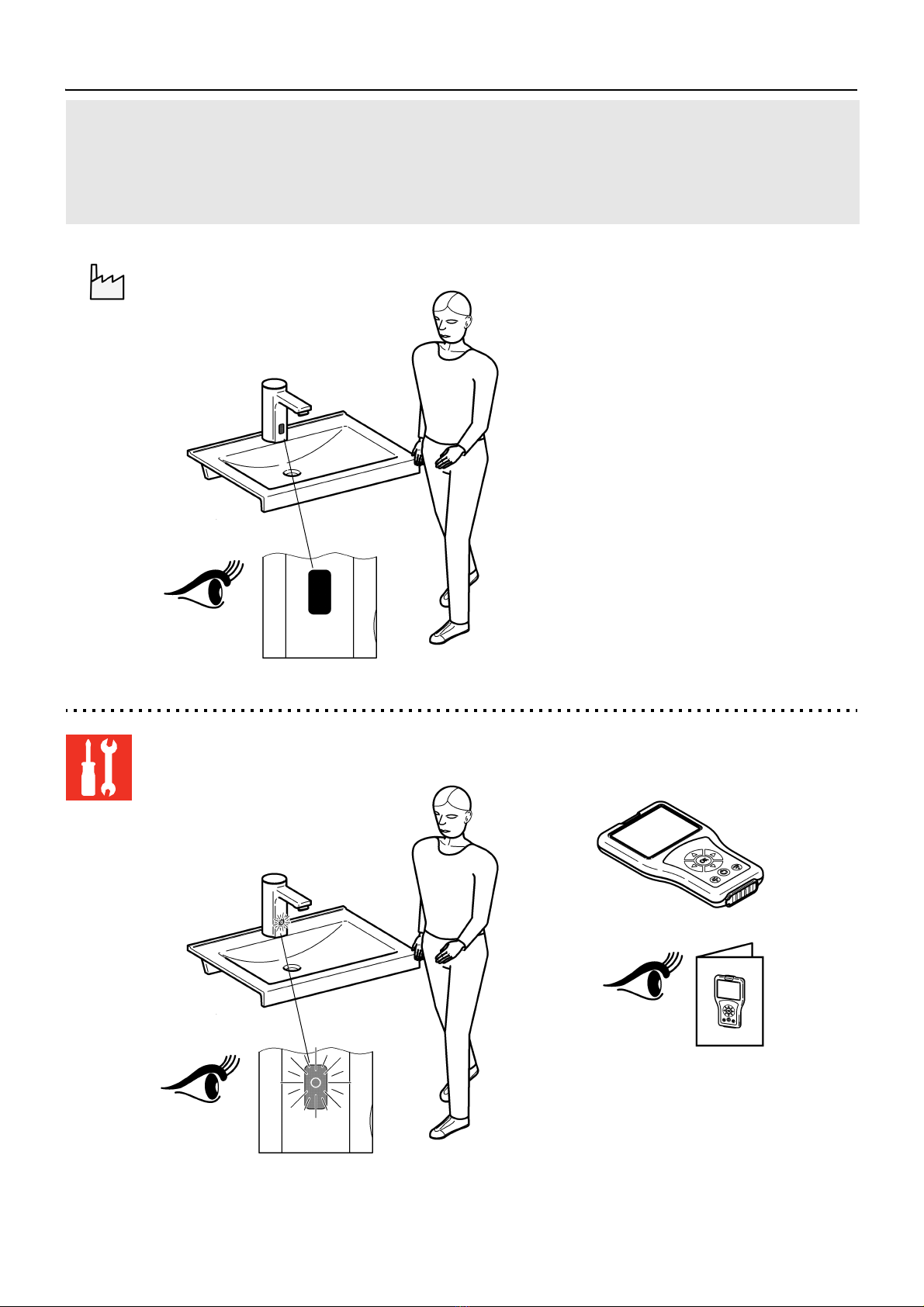

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
1 2

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
- 12 -

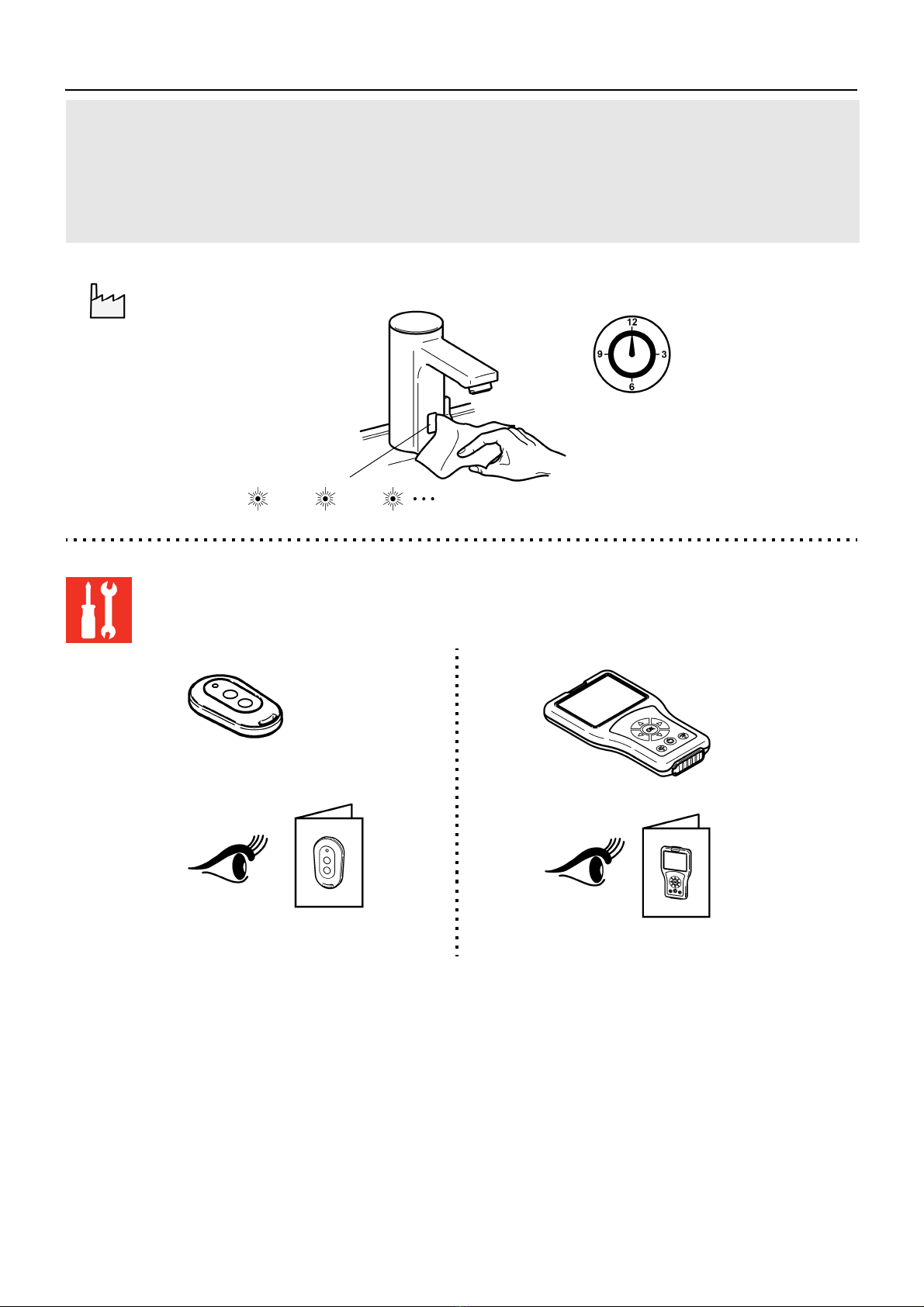

3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar
el aclarado higiénico
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo sciacquo igienico
EN PL
►Ensure open outlet.
►After 24h of non-use, water flows 30 s
►Zapewnićswobodny wylot.
►Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
►Freien Auslauf gewährleisten.
►Nach 24 h Nichtbenutzung fließt 30 s
Wasser.
►Garantera fritt avlopp.
►Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
►Garantir un écoulement libre.
►L'eau s'écoule pendant 30 s. après 24 h de
non utilisation.
►Zajistěte volný odtok.
►Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
►Garantizar una salida libre.
►Si no se realiza ningún uso durante
24 horas, fluye agua durante 30 segundos.
►Vapaan virtauksen takaaminen.
►Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
►Garantire l'erogazione libera.
►Dopo 24h di inutilizzo scorre acqua per
30 s.
► Обеспечить беспрепятственный слив
►Поcле того, как устройство не
используется втечение 24 ч, втечение
30 сек течёт вода.
NL
►Vrije uitloop garanderen.
►Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 s. water.
24 h 30 s

- 13 -
ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
3.
–
1 7
4mm
1 2 3

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
- 14 -
4
B
A
1x
2x
60 s
>12 s
5
1x
6

- 15 -
ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
24 h 30 s
A
B
0 h 0 s
7

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
- 16 -
4. Armatur ausschalten
5. Dauerlauf starten
EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu
FR Désactiver la robinetterie PL Wyłąnczenie baterii FI Laitteen kytkeminen pois päältä
ES Desconectar la grifería SV Avstängning av armatur RU отключить оборудование
IT Disattivazione della rubinetteria
EN Start continual flow NL Continue stroming starten CS Spustit trvalý provoz
FR Démarrer la marche continue PL Uruchomićstały wypływ wody FI Tuotantokäytön aloittaminen
ES Iniciar el enjuague continuo SV Starta kontinuerlig drift RU запустить ресурс
IT Avviare l’erogazione continua
5.
–
1 2
11.

- 17 -
ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
1
5 – 8 s
2

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
- 18 -
6. Reinigungsabschaltung einschalten
EN Switch on cleaning switch-off NL Inschakelen van de reiniging
shutdown
CS Vypínačpro čištění
FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas
czyszczenia
FI Aktivoida pesuseisokkien
ES Activar el apagado de limpieza SV Aktivera rengörings
avstängning
RU активировать чистка завершение
работы
IT Attivare dello spegnimento per pulizia
1 min
10s 10s

- 19 -
ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
7. Erkennungs-Rückmeldung einschalten
EN Switch on detection feedback NL Detectie-feedback inschakelen CS Zapnutí identifikačního zpětného
hlášení
Kytke tunnistuksen palaute päälle
FR Activation de la réponse
d'identification
PL Włączyćkomunikat zwrotny
rozpoznania FI
ES Activar la confirmación de
detección
SV Slå på respons vid detektering RU Включить подтверждение
идентификации
IT Attivare feedback rilevamento

ZMI_001_2030039427-F5EM1007_#SALL_#AQU_#V2.fm
- 20 -
8. Körpererkennung einschalten
EN Switch on body detection NL Detectie-feedback inschakelen CS Zapnutí identifikačního zpětného
hlášení
Kytke tunnistuksen palaute päälle
FR Activation de la réponse
d'identification
PL Włączyćkomunikat zwrotny
rozpoznania FI
ES Activar la confirmación de
detección
SV Slå på respons vid detektering RU Включить подтверждение
идентификации
IT Attivare feedback rilevamento
