Franke F5 Series User manual

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm / 17.12.21
F5
F5LT2007
2030066501
7612982289118
DE Montage- und Betriebsanleitung Thermostat-Einbaubatterie
EN Installation and operating instructions Thermostatic in-wall mixer
FR Notice de montage et de mise en service Mitigeur encastré thermostatique
ES Instrucciones de montaje y servicio Batería empotrable de termostato
IT Istruzioni per il montaggio e l'uso Miscelatore termostatico a incasso
NL Montage- en bedrijfsinstructies Thermostaat-inbouwkraan
PL Instrukcja montażu i obsługi Termostatyczna bateria podtynko
SV Monterings- och driftinstruktion Termostatenhet för dold montering
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Seinäasennettava termostaattiha
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
- 2 -

- 3 -
ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
- 4 -
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► All work must be carried out in a
de-energised state.
► Alle Arbeiten im spannungsfreien Zustand
durchführen.
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► Set the scald protection after assembly has
been completed.
► Nach erfolgter Montage den
Verbrühungsschutz einstellen.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 1-5 bar ► Empfohlener Fließdruck 1-5 bar
► Volume flow at 3 bar (38 °C) flow pressure
14 l/min
► Volumenstrom bei 3 bar (38 °C) Fließdruck
14 l/min
► Bypass volumetric flow Thermal
disinfection at 3 bar 3,3 l/min
► Volumenstrom Bypass Thermische
Desinfektion bei 3 bar 3,3 l/min
► Thermostatic scald protection according to
DIN EN 1111
► Thermostatischer Verbrühungsschutz laut
DINEN1111
► maximum operating temperature ► maximale Betriebstemperatur
- continuous operation 70 °C - Dauerbetrieb 70 °C
- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C
► Voltage supply with lithium battery CRP2
6V DC
► Spannungsversorgung
Lithium Batterie CRP2 6 V DC
► Power consumption 1,5 W ► Leistungsaufnahme 1,5 W
► Type of protection IP 59k (in assembled
condition)
► Schutzart IP 59k (im zusammengebauten
Zustand)
EN
DE

- 5 -
ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Wszystkie prace przeprowadzać po
odłączeniu zasilania elektrycznego.
► Genomför alla arbeten i spänningslöst
tillstånd.
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
zabezpieczenie przed poparzeniem!
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► Ställ in skållningsskyddet efter
installationen!
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 1-5 barów ► Rekommenderat hydrauliskt tryck 1-5 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów (38 °C) 14 l/min
► Volymstrom vid 3 bar (38 °C) hydrauliskt
tryck 14 l/min
► Przepływ obejściowy Dezynfekcja
termiczna przy 3 barach 3,3 l/min
► Volymflöde bypass termisk desinfektion vid
3 bar är 3,3 l/min
► Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z DIN EN 1111
► Termostatstyrt skållningsskydd enligt
DINEN1111
► Maksymalna temperatura eksploatacji ► Maximal driftstemperatur
-Praca sta ł a 70 °C - Kontinuerlig drift 70 °C
- Czas krótki (<10 min) 80 °C - Kort tid (< 10 min) 80 °C
► Zasilanie elektryczne baterią litową CRP2
6 V DC
► Pobór mocy 1,5 W
► Rodzaj ochrony IP 59k (w zmontowanym
stanie)
► Spänningsförsörjning med litiumbatteri
CRP2 6 V DC
► Effektbehov 1,5 W
► Skyddsklass IP 59k (i hopsatt tillstånd)
PL
SV

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
- 6 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Effectuez tous les travaux quand le
dispositif est hors tension.
► Veškeré práce vykonávejte ve stavu bez
napětí.
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Régler le dispositif de protection contre les
brûlures après le montage!
► Po úspěšné montáži nastavte ochranu proti
opaření!
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► Provozovat armaturu jen s originálními sít-
ky a zařízeními proti zpětnému toku!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Maximální provozní tlak 10 bar
► Doporučený průtočný tlak 1-5 bar
► Prùtok pøi prùtoèném tlaku 3 bar (38 °C)
14 l/min
► Objemový průtok – bypass Tepelná
dezinfekce při 3 bar 3,3 l/min
► Termostatická ochrana proti opaøení podle
normy DIN EN 1111
► Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
► Napájení lithiovou baterií CRP2 6 V DC
► Příkon 1,5 W
► Krytí IP 59k (ve smontovaném stavu)
► Pression de service maximale 10 bars
► Pression dynamique recommandée
1-5 bars
► Débit volumique pour 3 bars (38 °C) de
pression dynamique 14 l/min
► Débit volumique de la dérivation de
désinfection thermique à 3 bar 3,3 l/min
► Protection thermostatique contre les
échaudures selon DIN EN 1111.
► Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
► Alimentation en tension avec pile au lithium
CRP2 6 V DC
► Puissance absorbée 1,5 W
► Type de protection IP 59k (à l’état as-
semblé)
FR
CS

- 7 -
ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► Todos los trabajos deben realizarse con la
tensión de alimentación desconectada.
► Kaikki työt on tehtävä jännitteettömälle
järjestelmälle.
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Kun asennus on tehty, säädä
palovammasuoja!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► Tras finalizar el montaje, ajustar la
protección contra escaldaduras.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 1-5 bares ► Suositeltava virtauspaine 1-5 bar
► Flujo volumétrico con 3 bares (38 °C) de
presión de flujo 14 l/min
► Tilavuusvirta 3 barin (38 °C)
virtauspaineella 14 l/min
► Caudal de derivación de desinfección
térmica a 3 bar 3,3 l/min
► Tilavuusvirran ohituksen terminen
desinfiointi 3 baarissa 3,3 l/min
► Protección termostática frente a
escaldaduras según DIN EN 1111.
► Termostaattinen kuumavesisuoja
DIN EN 1111 mukaan
► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
► Alimentación de corriente con batería de
litio CRP2 6 V DC
► Jännitteensyöttö litiumparistolla CRP2
6VDC
► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W
► Modo de protección IP 59k (en estado
montado)
► Suojaustapa IP 59k (kootussa tilassa)
ES
FI

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
- 8 -
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Eseguire tutti i lavori fuori tensione.
► Sciacquare le tubazioni prima di installare!
► A montaggio avvenuto impostare la
protezione dalle scottature!
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Выполняйте все работы при
отключенном напряжении.
► Перед инсталляцией промыть трубки!
► После произведенного монтажа
настроить защиту от ожогов!
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 1-5 bar
► Portata volumetrica a 3 bar (38 °C)
di pressione idraulica 14 l/min
► Portata in volume bypass disinfezione
termica a 3 bar 3,3 l/min
► Protezione antiscottatura termostatica
secondo DIN EN 1111.
► Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
► Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC
► Potenza assorbita 1,5 W
► Tipo di protezione IP 59k (Nello stato mon-
tato)
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
► Объёмный расход при гидравлическом
напоре 3 бар (38 °C) 14 л/мин
► Объемный расход для байпаса при
термической дезинфекции: при 3 бар –
3,3 л/мин
► Термостатическая система защиты от
ожога горячим паром/жидкостью
согласно стандарту DIN EN 1111.
► М аксимальная рабочая температура
- Непрерывный режим работы 70 °C
- Короткое время (<10 мин) 80 °C
► Источник питания - литиевая батарея
CRP2 6Впостоянного тока
► Потребляемая мощность 1,5 Вт
► Вид защиты IP 59k (в собранном
состоянии)
IT
RU

- 9 -
ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm

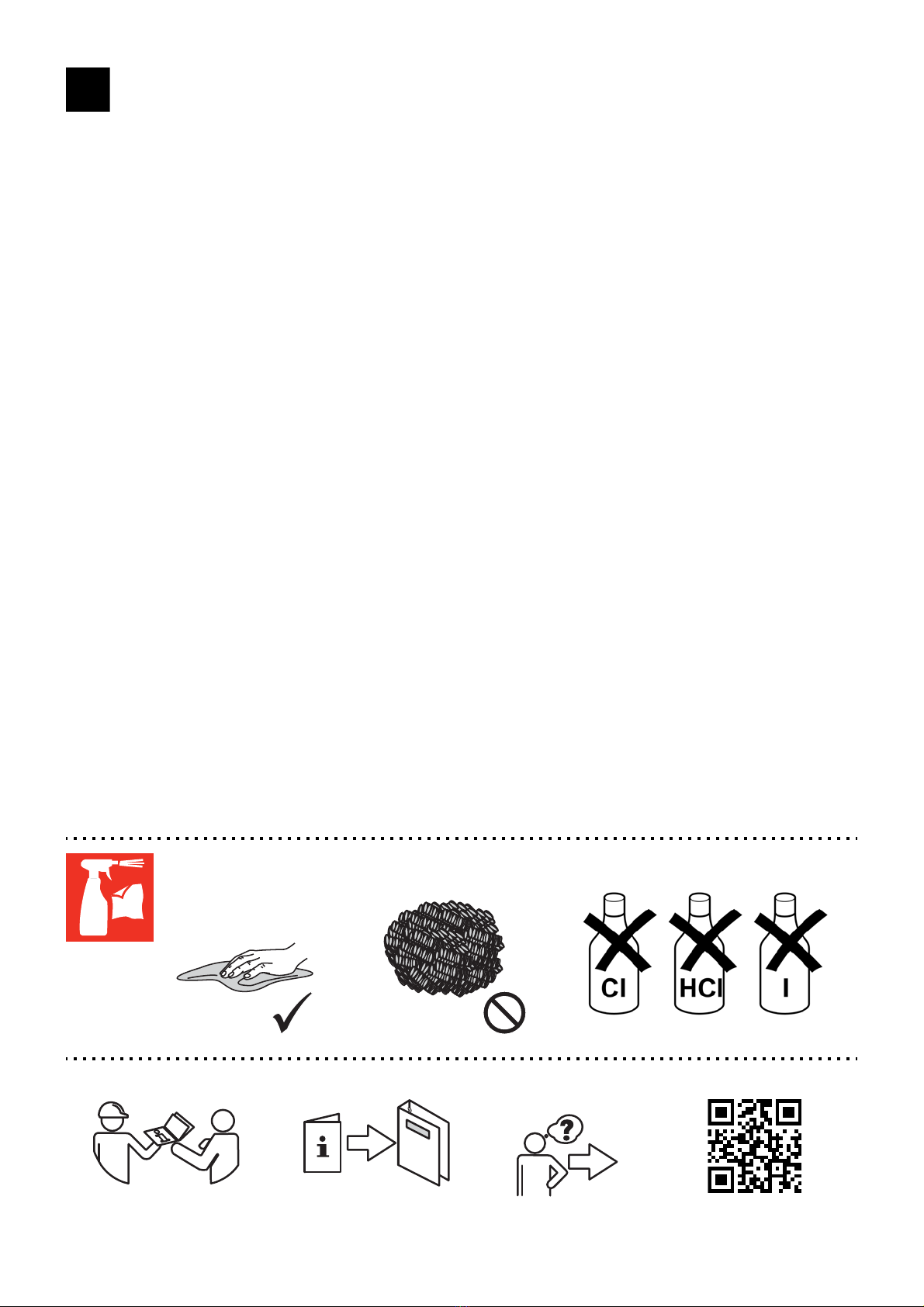

Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Alle werkzaamheden in spanningsloze
toestand uitvoeren.
► Voor installatie buisleidingen spoelen!
► Na de montage de beveiliging tegen
verbranding door te heet weter instellen!
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 1-5 bar
► Volumestroom bij 3 bar (38 °C)
dynamische druk 14 l/min
► Volumestroom bypass thermische
desinfectie bij 3 bar 3,3 l/min
► Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111.
► Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
► Spanningsvoorziening d.m.v. lithiumbatterij
CRP2 6 V DC
► Opgenomen vermogen 1,5 W
► Veiligheidsgraad IP 59k (in gemonteerde
toestand)
NL
www.franke.com

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
- 10 -

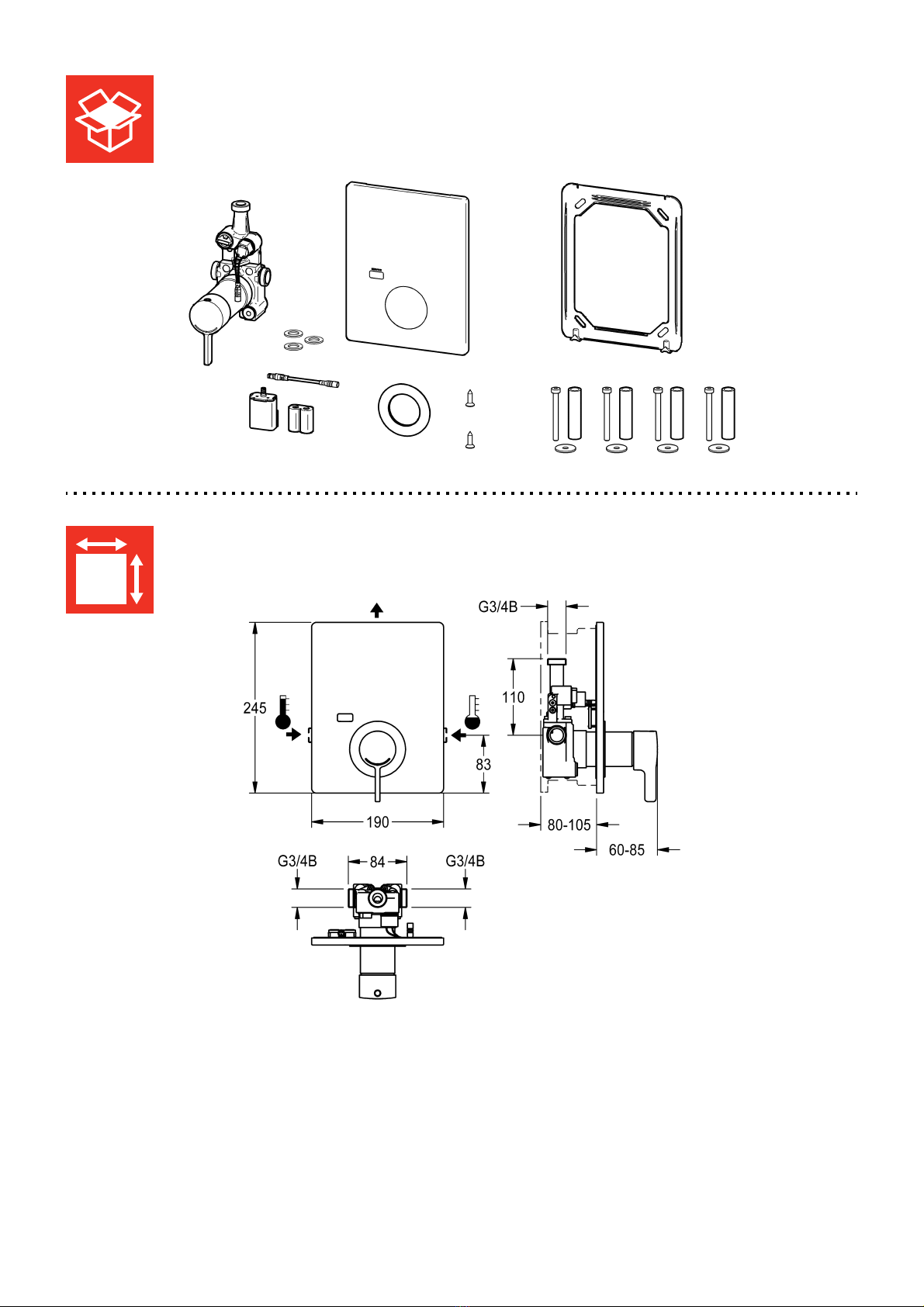

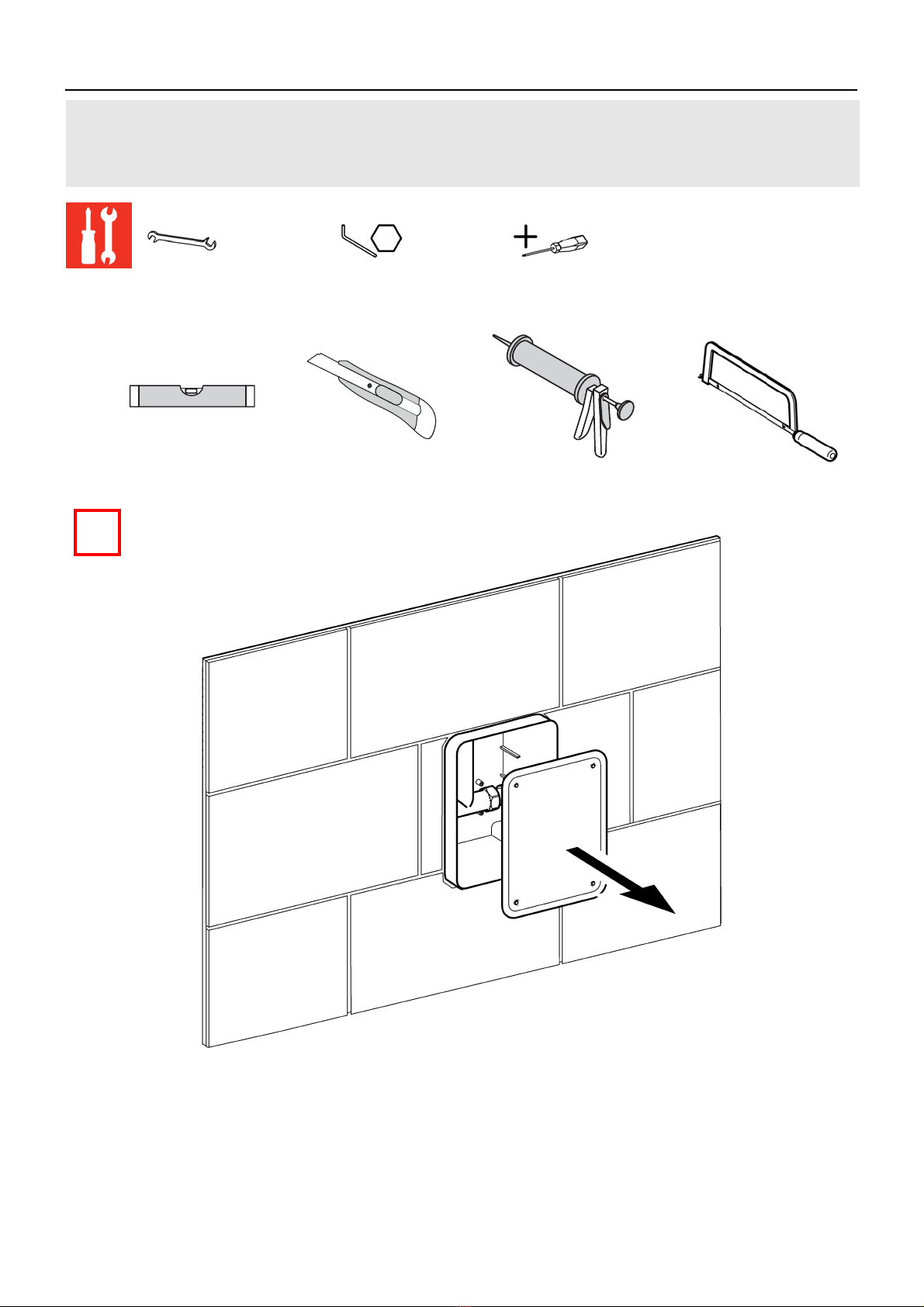

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
27 mm
5mm
2,5 mm
3mm
30 mm
1

- 11 -
ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm

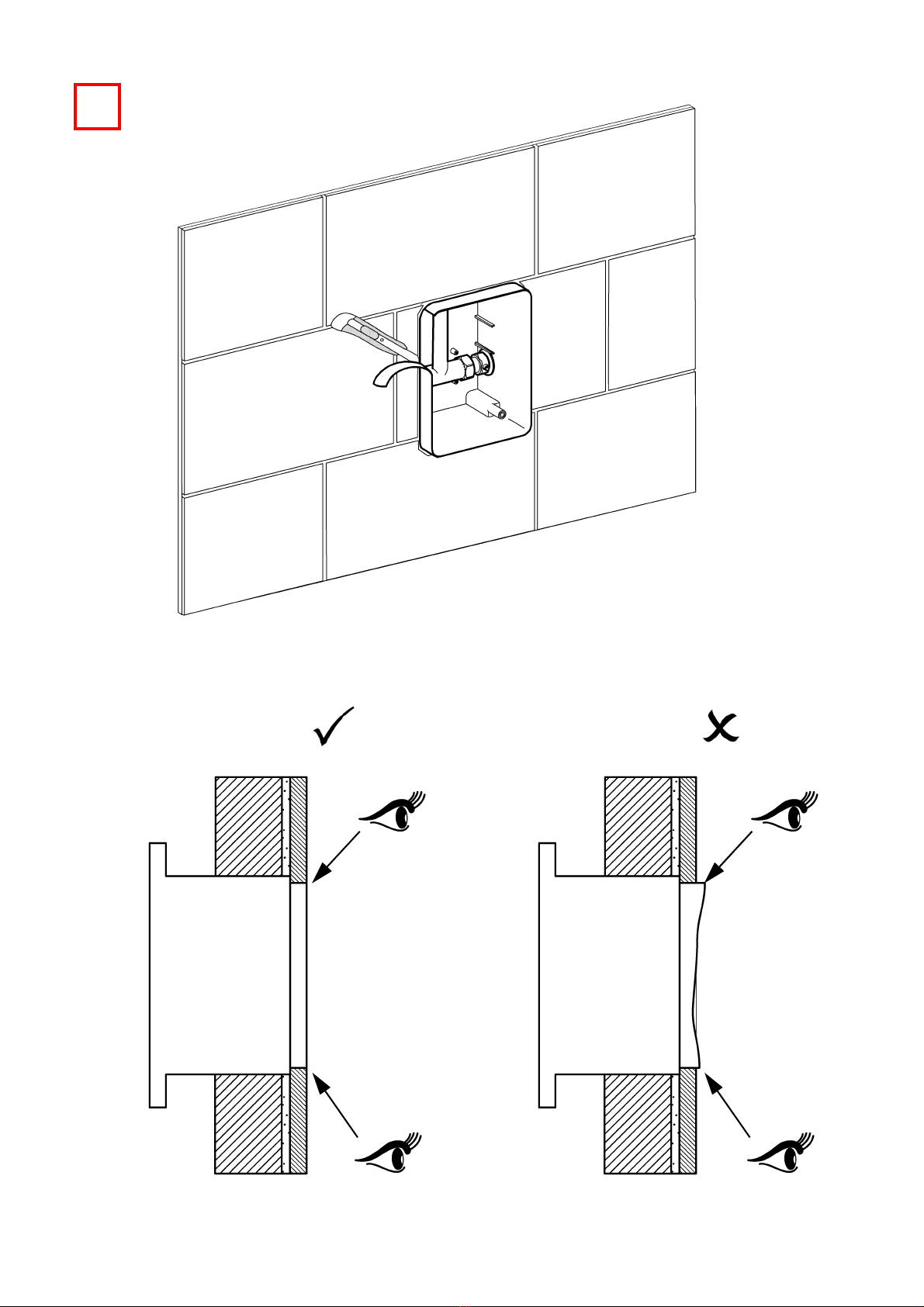

2

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
- 12 -
3
4 5

- 13 -
ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
76
8
9

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
- 14 -
10 11
12
18.
13
12
EN 1: Black PL 1: Czarny
2: Red 2: Czerwony
DE 1: Schwarz SV 1: Svart
2: Rot 2: Röd
FR 1: Noir CS 1: černá
2: Rouge 2: Červený
ES 1: Negro FI 1: Musta
2: Rojo 2: Punainen
IT 1: Nero RU 1: черный
2: Rosso 2: красный
NL 1: Zwart
2: Rood

- 15 -
ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
14
3.
B1x
A2x
15
1716

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
- 16 -
1918
20 21
0,8 Nm
22
6.
> 43 °C

- 17 -
ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm

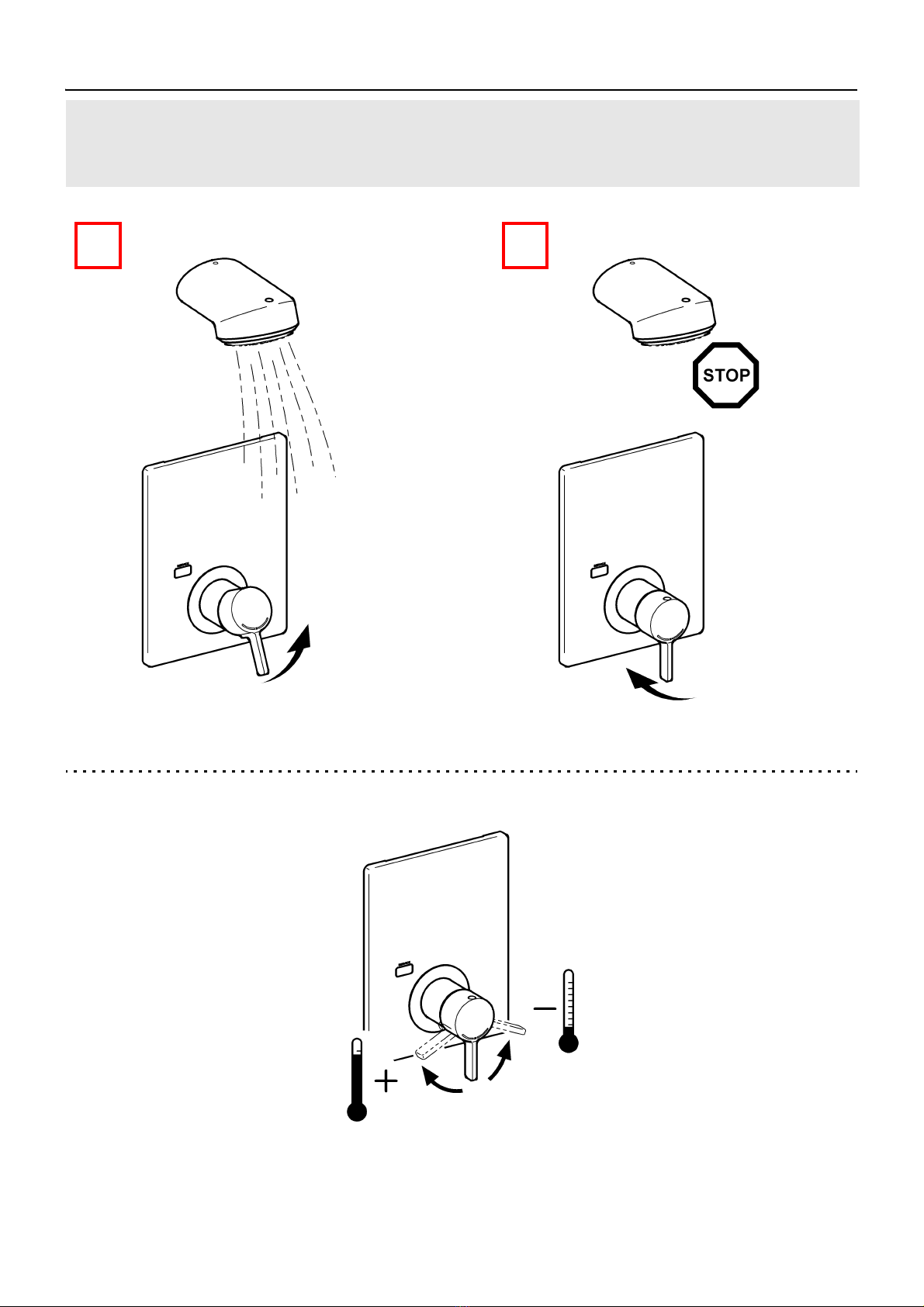

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
21

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
- 18 -
3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar
el aclarado higiénico
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo sciacquo igienico
EN PL
► Ensure open outlet.
► After 24 h, water flows 30 s
► Zapewnić swobodny wylot.
► Po 24 godz., 30 s. wypływa woda.
DE SV
► Freien Auslauf gewährleisten.
► Nach 24 h fließt 30 s Wasser.
► Garantera fritt avlopp.
► Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
► Garantir un écoulement libre.
► L'eau s'écoule pendant 30 s. après 24 h.
► Zajistěte volný odtok.
► Po 24 hodinách proudení vody o 30 s.
ES FI
► Garantizar una salida libre.
► Después de 24 horas, fluye agua durante
30 segundos.
► Vapaan virtauksen takaaminen.
► 24 h jälkeen virtaa vettä 30 s.
IT RU
► Garantire l'erogazione libera.
► Dopo 24h scorre acqua per 30 s.
► Обеспечить беспрепятственный слив
► Поcле 24 ч, в течение 30 сек течёт вода.
NL
► Vrije uitloop garanderen.
► Na 24 uur stroomt er gedurende 30 s.
water.
24 h 30 s

- 19 -
ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm

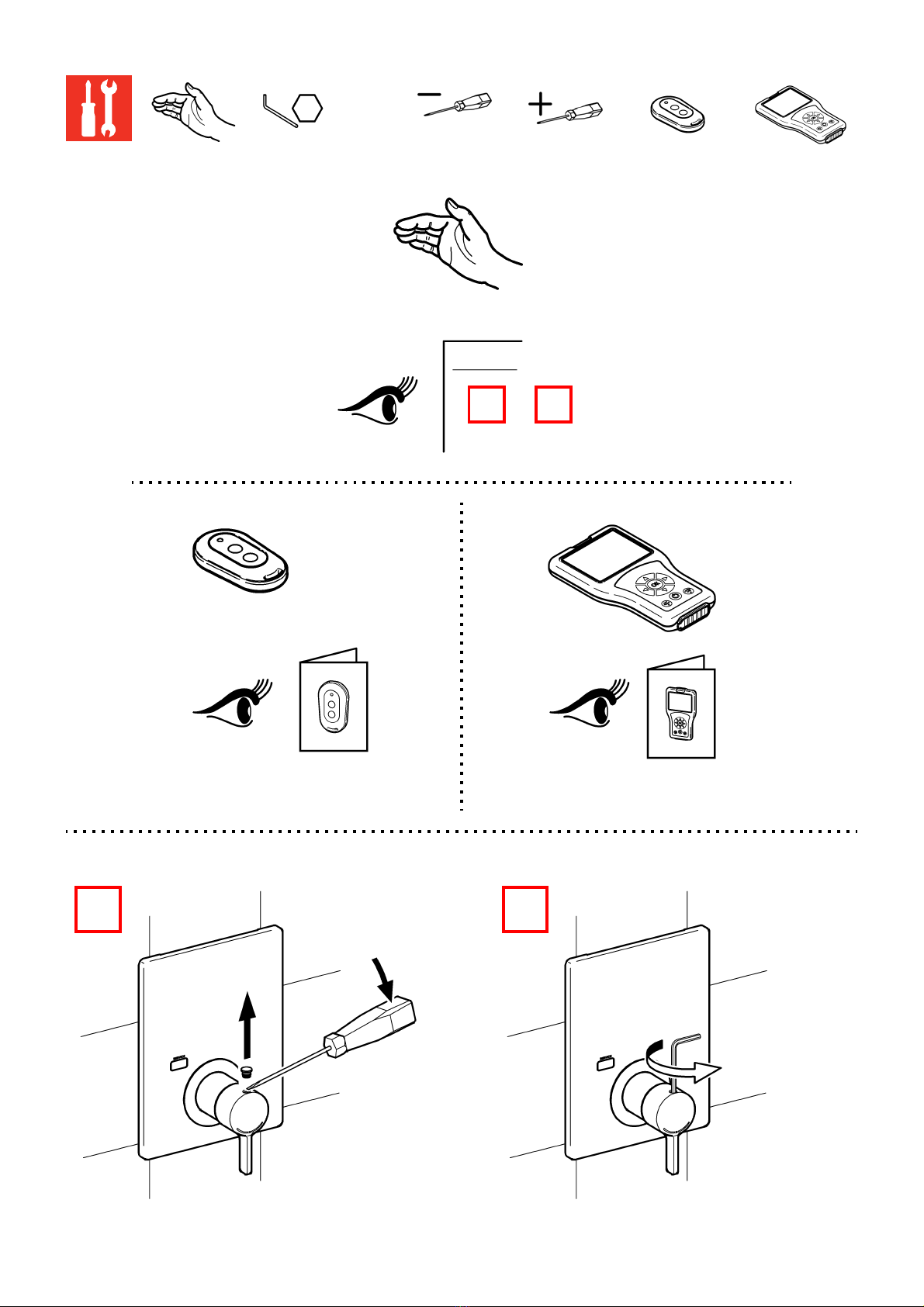

3mm
2,5 mm
5mm
–
114
12
1x

ZMI_001_2030066501-F5LT2007_#SALL_#AQU_#V1.fm
- 20 -
3 4
5 6
