Franke FX User manual

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm / 30.07.21
FX
FXCT1001M
2030065018
7612982286148
DE Montage- und Betriebsanleitung Waschplatzeinheit
EN Installation and operating instructions Wash place unit
FR Notice de montage et de mise en service Station de lavage
ES Instrucciones de montaje y servicio Unidad de lavado
IT Istruzioni per il montaggio e l'uso Unità di lavaggio
NL Montage- en bedrijfsinstructies wasplaats unit
PL Instrukcja montażu i obsługi Moduł umywalkowy
SV Monterings- och driftinstruktion tvättställsenhet
CS Návod pro montáž a provoz Mycí jednotka
FI Asennus- ja käyttöohje Pesuyksikkö
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
- 2 -
1×300
1×
1× 6× 6×
2×

- 3 -
ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► All work must be carried out in a
de-energised state.
► Alle Arbeiten im spannungsfreien Zustand
durchführen.
► Before installing flush piping system!
► After completing the installation, set the
temperature limiter!
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Vor Installation Rohrleitungen spülen!
► Nach erfolgter Montage die
Temperaturbegrenzung einstellen!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar
► Maximum operating pressure 10 bar
► Recommended flow pressure 3 bar
► Volume flow 6 l/min
► Mindestfließdruck 1,0 bar
► Maximaler Betriebsdruck 10 bar
► Empfohlener Fließdruck 3 bar
► Volumenstrom 6 l/min
► Operating voltage 230 V AC; 50/60 Hz ► Anschlussspannung 230 V AC; 50/60 Hz
► Type of protection IP20 ► Schutzart IP20
EN
DE

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Wszystkie prace przeprowadzać po
odłączeniu zasilania elektrycznego.
► Genomför alla arbeten i spänningslöst
tillstånd.
► Przed instalacją przepłukać rury!
► Po zakończeniu montażu ustawić
ograniczenie temperatury!
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► När monteringen har gjorts skall
temperaturbegränsningen ställas in!
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maximalt drifttryck 10 bar
► Rekommenderat hydrauliskt tryck 3 bar
► Volymström 6 l/min
► Skyddsklass 230 V AC; 50/60 Hz
► Skyddsklass IP20
► Maksymalne ciśnienie robocze 10 barów
► Zalecane ciśnienie przepływu 3 barów
► Objętościowe natężenie
przepływu 6 l/min
► Napięcie przyłączeniowe 230 V AC;
50/60 Hz
► Rodzaj ochrony IP20
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Effectuez tous les travaux quand le
dispositif est hors tension.
►Veškeré práce vykonávejte ve stavu
bez napětí.
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Une fois le montage terminé, régler la
limitation de température !
► Po provedené montáži nastavit omezení
teploty!
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► Provozovat armaturu jen s originálními sít-
ky a zařízeními proti zpětnému toku!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar
► Débit volumique 6 l/min ► Průtok 6 l/min
► Tension de raccordement 230 V AC;
50/60 Hz
► Přípojné napětí 230 V AC; 50/60 Hz
► Krytí IP20
► Type de protection IP20
PL
SV
FR
CS

- 5 -
ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► Todos los trabajos deben realizarse con la
tensión de alimentación desconectada.
► Kaikki työt on tehtävä jännitteettömälle
järjestelmälle.
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► ¡Ajuste el límite de temperatura tras
realizar el montaje!
► Säädä asennuksen jälkeen lämpötilan
rajoitus!
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar
► Flujo volumétrico 6 l/min ► Tilavuusvirta 6 l/min
► Tensión de conexión 230 V AC; 50/60 Hz ► Verkkojännite 230 V AC; 50/60 Hz
► Modo de protección IP20 ► Suojaustapa IP20
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Eseguire tutti i lavori fuori tensione.
► Sciacquare le tubazioni prima di installare!
► Una volta terminata l'installazione, impo-
stare la limitazione di temperatura!
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Выполняйте все работы при
отключенном напряжении.
► Перед инсталляцией промыть трубки!
► После монтажа отрегулировать
температурный предел!
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
ES
FI
IT
RU

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
- 6 -

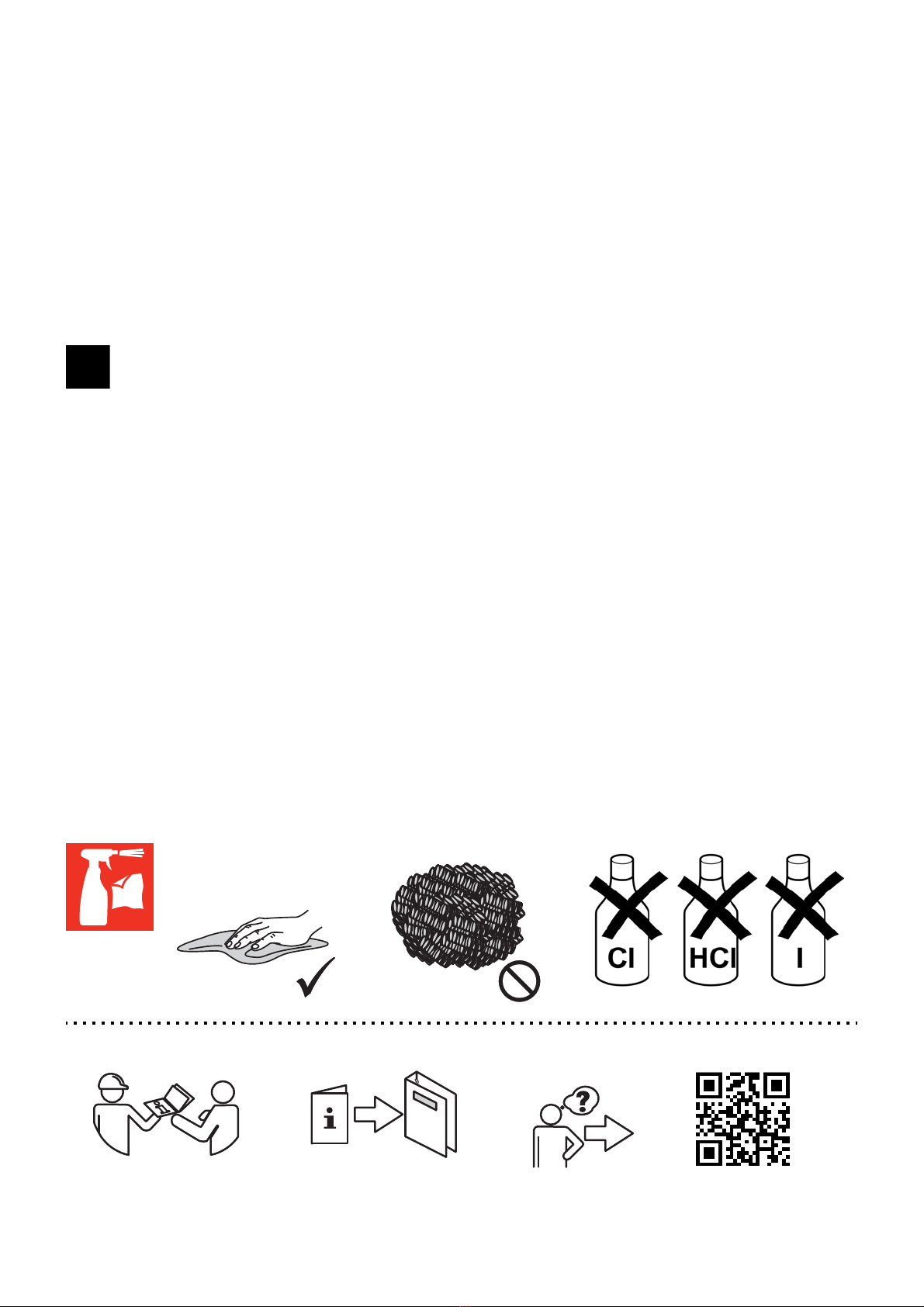

Specifiche tecniche
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 3 bar
► Portata volumetrica 6 l/min
► PressionTensione di allacciamento
230 V AC; 50/60 Hz
► Tipo di protezione IP20
Технические характеристики
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
► Oбъемный расход 6 л/мин
► Напряжение питающей сети
230 В переменного тока; 50/60 Hz
► Количество воздуха IP20
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Alle werkzaamheden in spanningsloze
toestand uitvoeren.
► Voor installatie buisleidingen spoelen!
► Na de montage de temperatuurbegrenzing
instellen!
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 3 bar
► Volumestroom 6 l/min
► Aansluitspanning 230 V AC; 50/60 Hz
► Veiligheidsgraad IP20
NL
www.franke.com

- 7 -
ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm

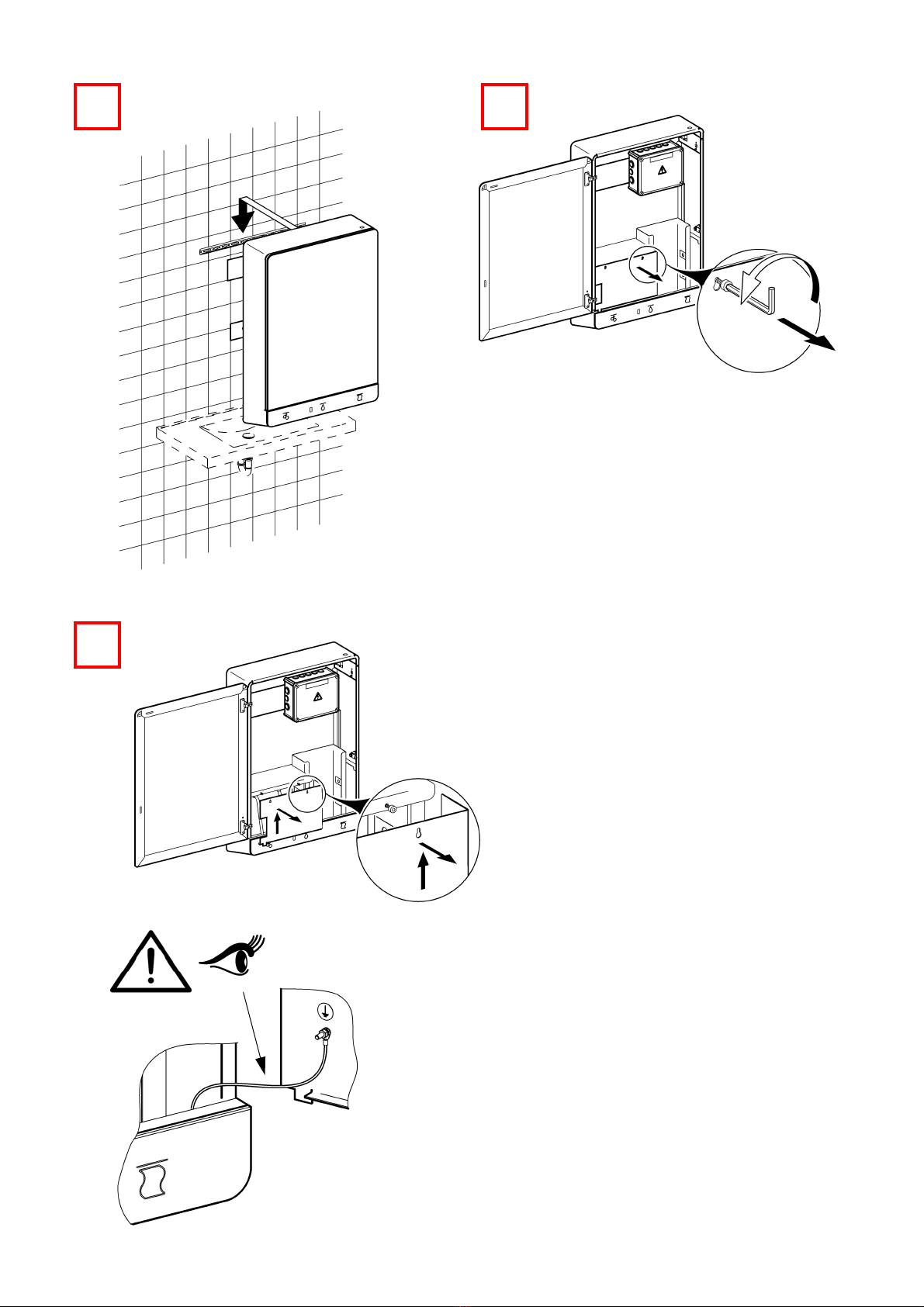

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
EN a) Not included in scope of delivery DE a) nicht Lieferumfang
PL a) poza zakresem dostawy SV a) ngår ej i leveransen
FR a) non compris dans la livraison CS a) Není součástí dodávky
ES a) no forma parte del volúmen de suministro FI a) ei kuulu toimitukseen
IT a) Non compreso nella fornitura RU a) He входит в объём поставки
NL a) niet bij levering inbegrepen
8mm TX25 19 mm
29 mm 3mm
1 2
a)

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
- 8 -
3 4
5
4×4×

- 9 -
ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
76
2-4×
8

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
- 10 -
9
2×
10
–
11 13
–
14 18

- 11 -
ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm

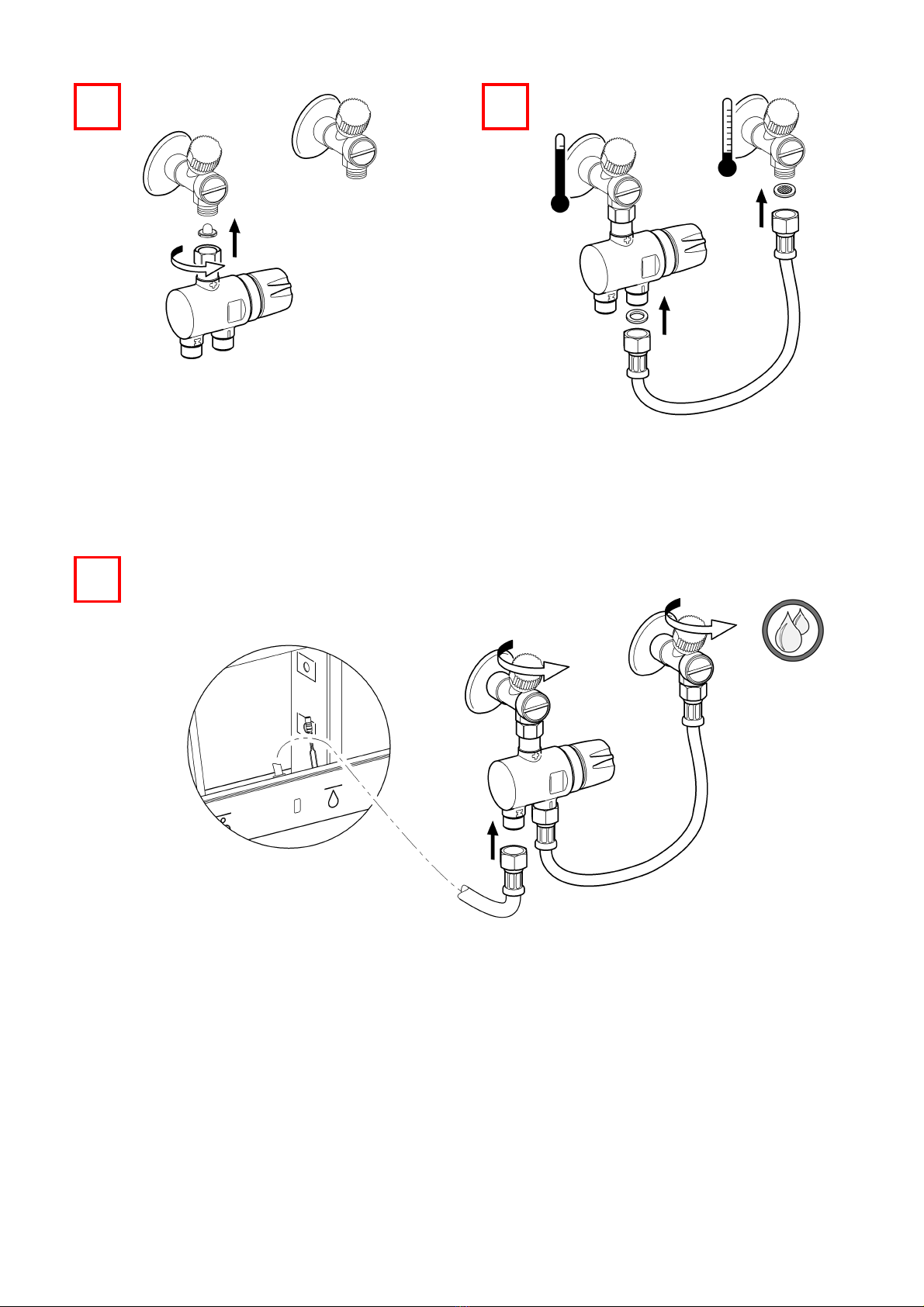

11 12
13
13.1
13.2
13.2

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
- 12 -
14 15
16

- 13 -
ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
17
18 19

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
- 14 -
EN a) Not included in scope of delivery DE a) nicht Lieferumfang
PL a) poza zakresem dostawy SV a) ngår ej i leveransen
FR a) non compris dans la livraison CS a) Není součástí dodávky
ES a) no forma parte del volúmen de suministro FI a) ei kuulu toimitukseen
IT a) Non compreso nella fornitura RU a) He входит в объём поставки
NL a) niet bij levering inbegrepen

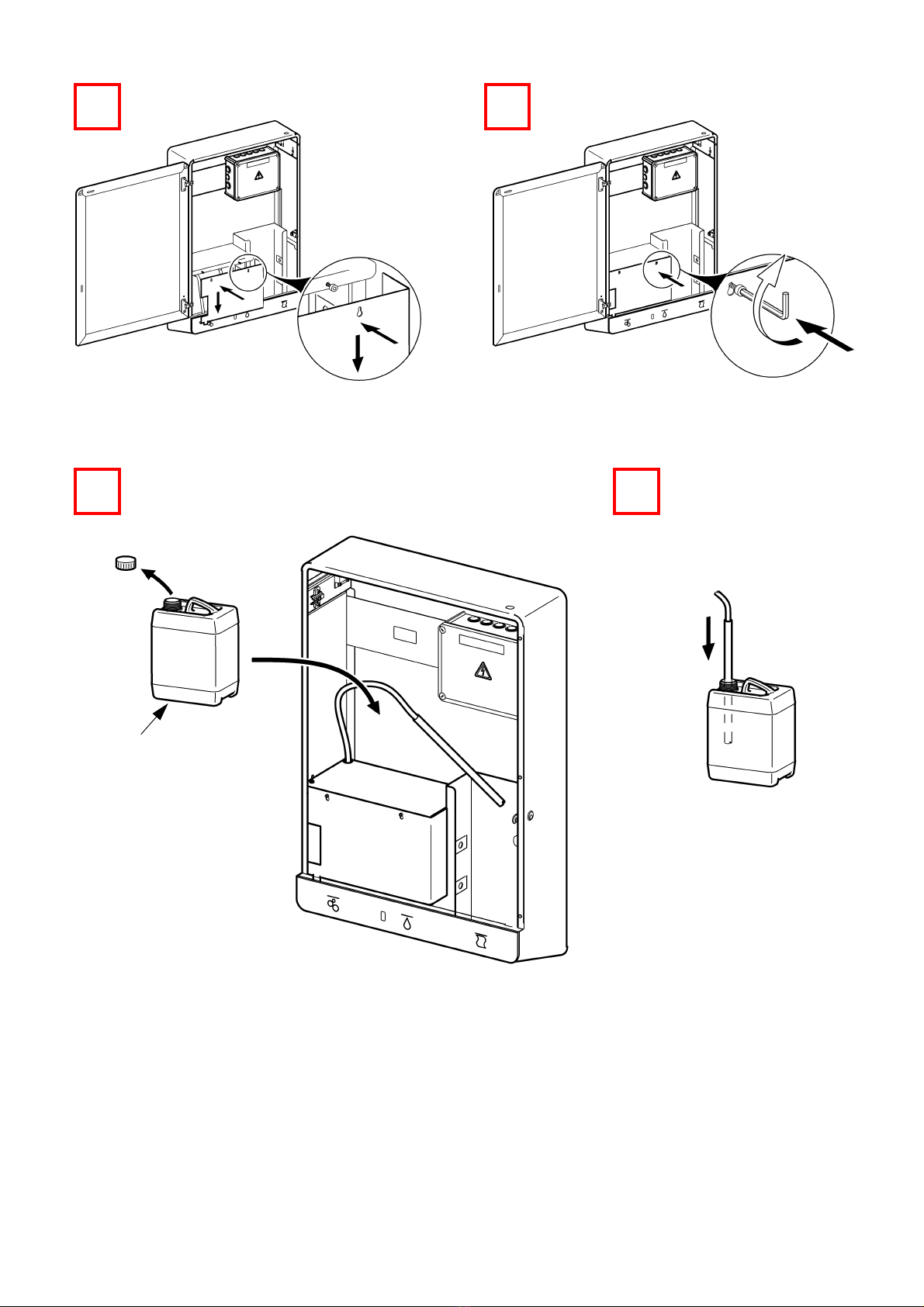

20 21
22
a)
22.1
22.2
23

- 15 -
ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm

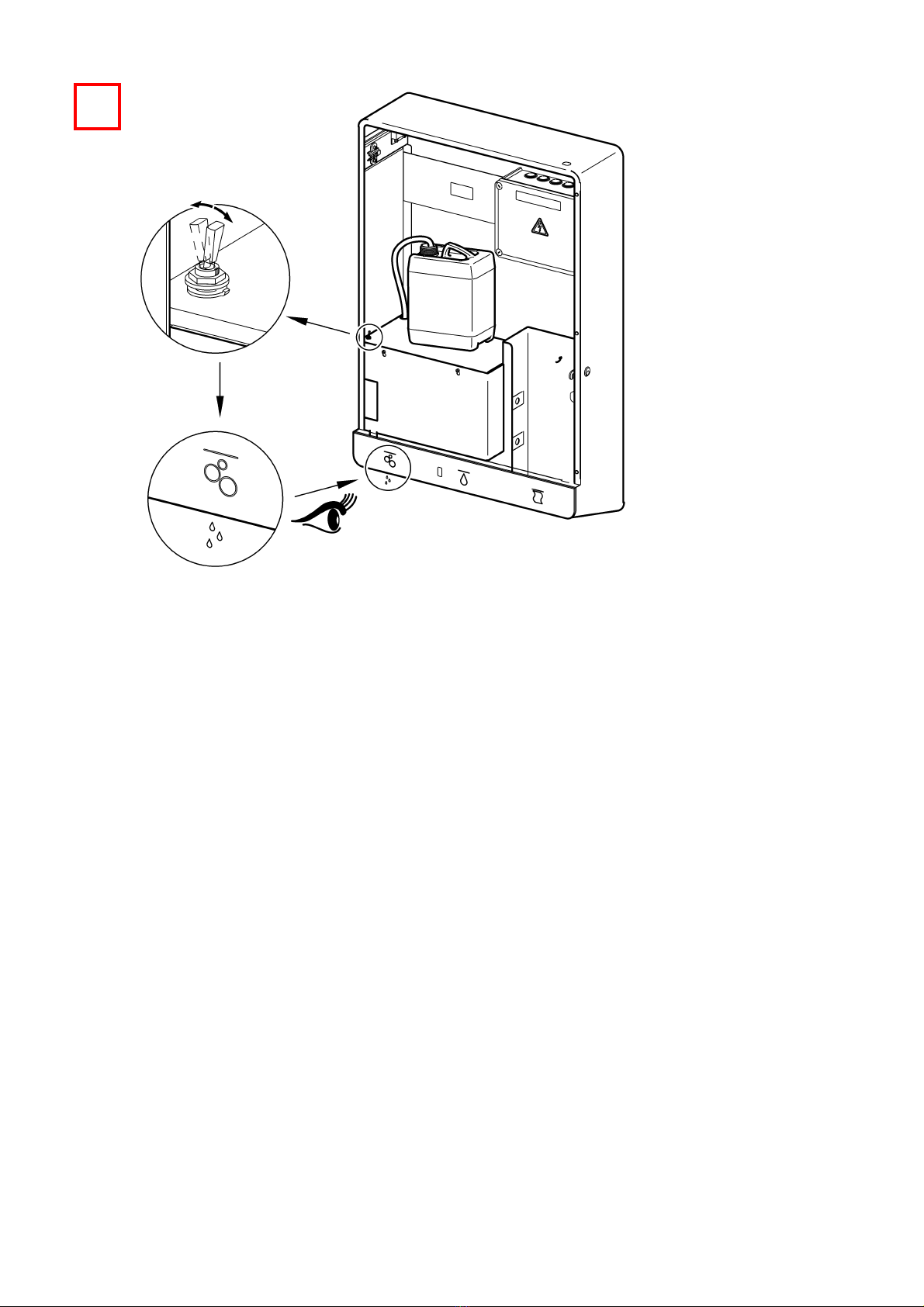

24

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
- 16 -

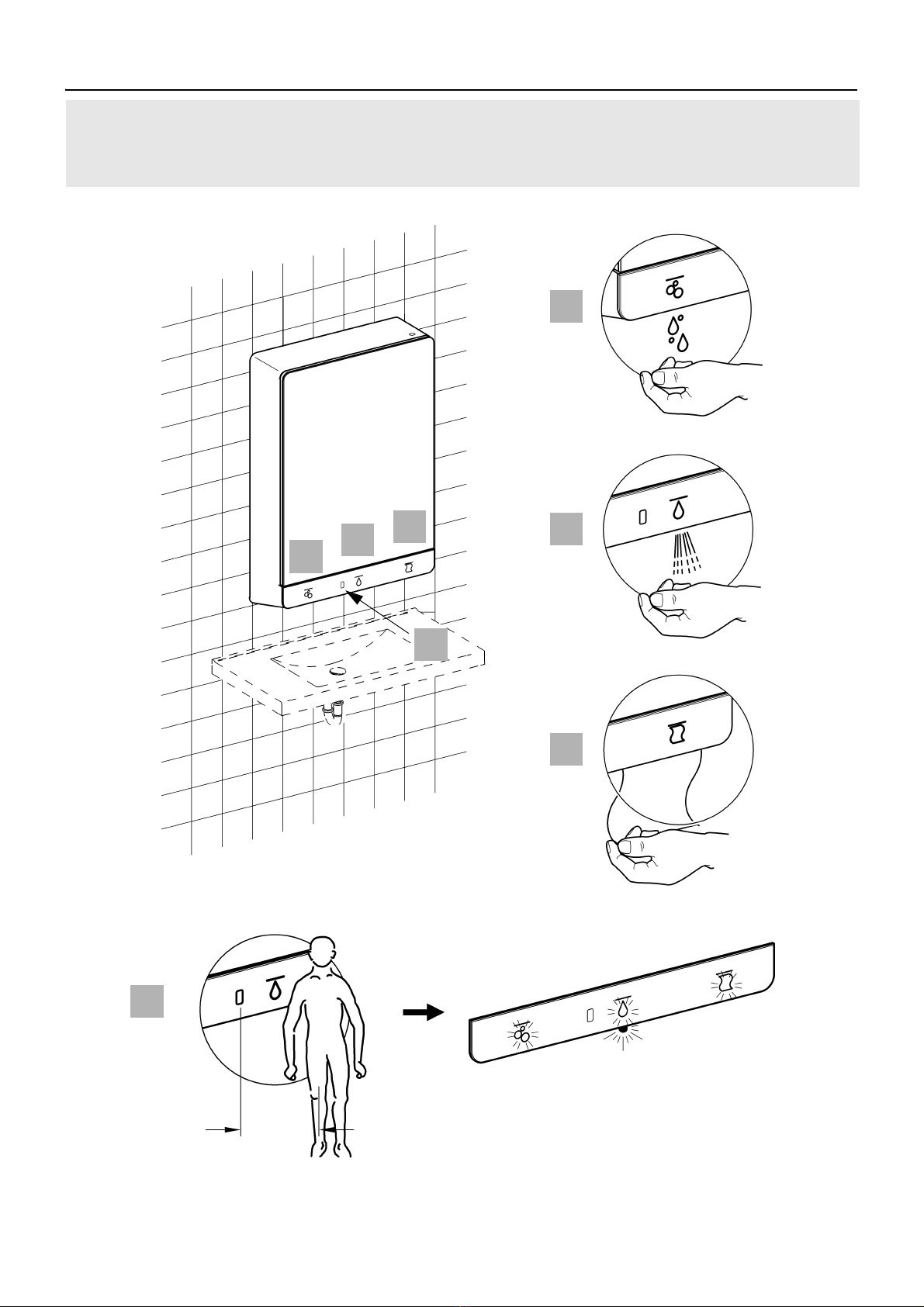

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
I
I
II
III
II III
IV
IV
90%
(~650mm)

- 17 -
ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm

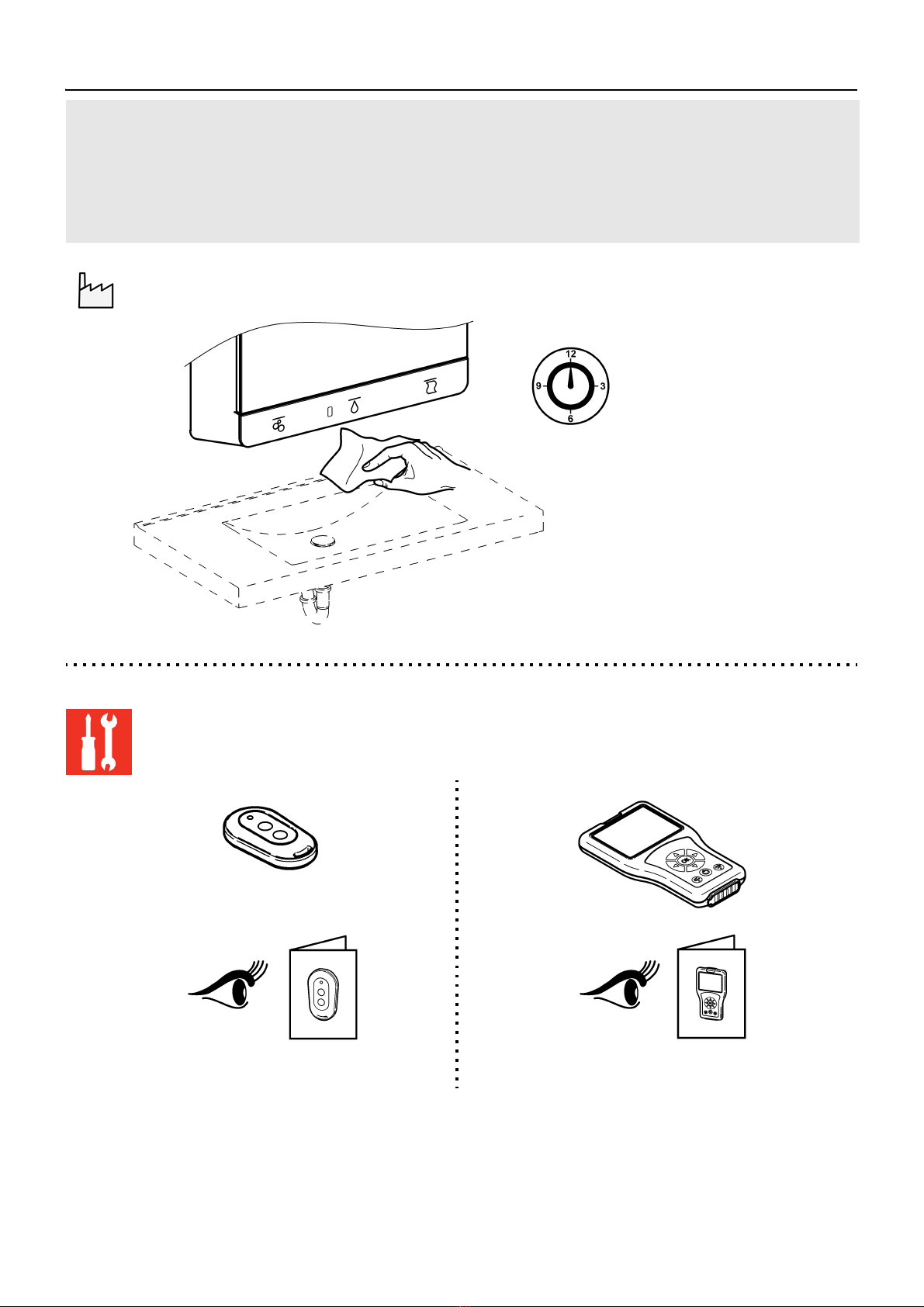

3. Hygienespülung ein-/ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar el
higiene enjuague
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo igiene risciacquo
EN PL
► Ensure open outlet.
► After 24h of non-use, water flows 30 sec.
► Zapewnić swobodny wylot.
► Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
► Freien Auslauf gewährleisten.
► Nach 24h Nichtbenutzung fließt 30 sec
Wasser.
► Garantera fritt avlopp.
► Vatten flyter 30 sek efter 24 timmars
användningspaus.
FR CS
► Garantir un écoulement libre.
► L'eau s'écoule pendant 30 sec. après 24h
de non utilisation.
► Zajistěte volný odtok.
► Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
► Garantizar una salida libre.
► Si no se realiza ningún uso durante 24
horas, fluye agua durante 30 segundos.
► Vapaan virtauksen takaaminen.
► Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
► Garantire l'erogazione libera.
► Dopo 24h di inutilizzo scorre acqua per
30 sec.
► Обеспечить беспрепятственный слив
► Поcле того, как устройство не
используется в течение 24 ч, в течение
30 сек течёт вода.
NL
► Vrije uitloop garanderen.
► Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 sec. water.
24 h 30 s

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
- 18 -

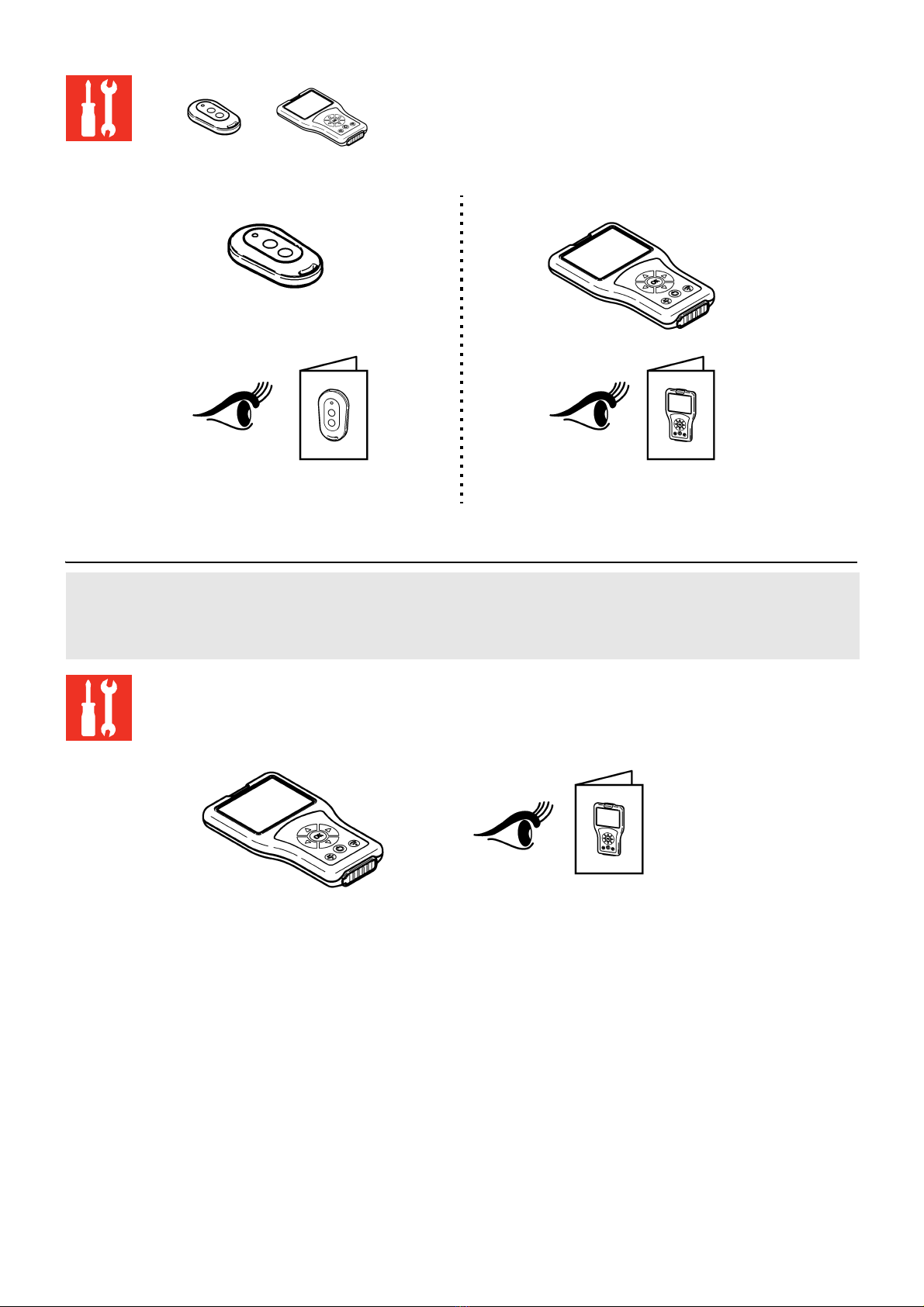

4. Armatur ausschalten
EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu
FR Désactiver la robinetterie de PL Wyłąnczenie baterii FI Hanan kytkeminen pois päältä
ES Desconectar la grifería SV Avstängning av armatur RU Выключение смесителя
IT Disattivazione della rubinetteria

- 19 -
ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
5. Reinigungsabschaltung einschalten
EN Switch on cleaning switch-off NL Inschakelen van de reiniging
shutdown
CS Vypínač pro čištění
FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas
czyszczenia
FI Aktivoida pesuseisokkien
ES Activar el apagado de limpieza SV Aktivera rengörings
avstängning
RU активировать чистка завершение
работы
IT Attivare dello spegnimento per pulizia
1 min

ZMI_001_2030065018-FXCT1001M_#SALL_#AQU_#V2.fm
- 20 -

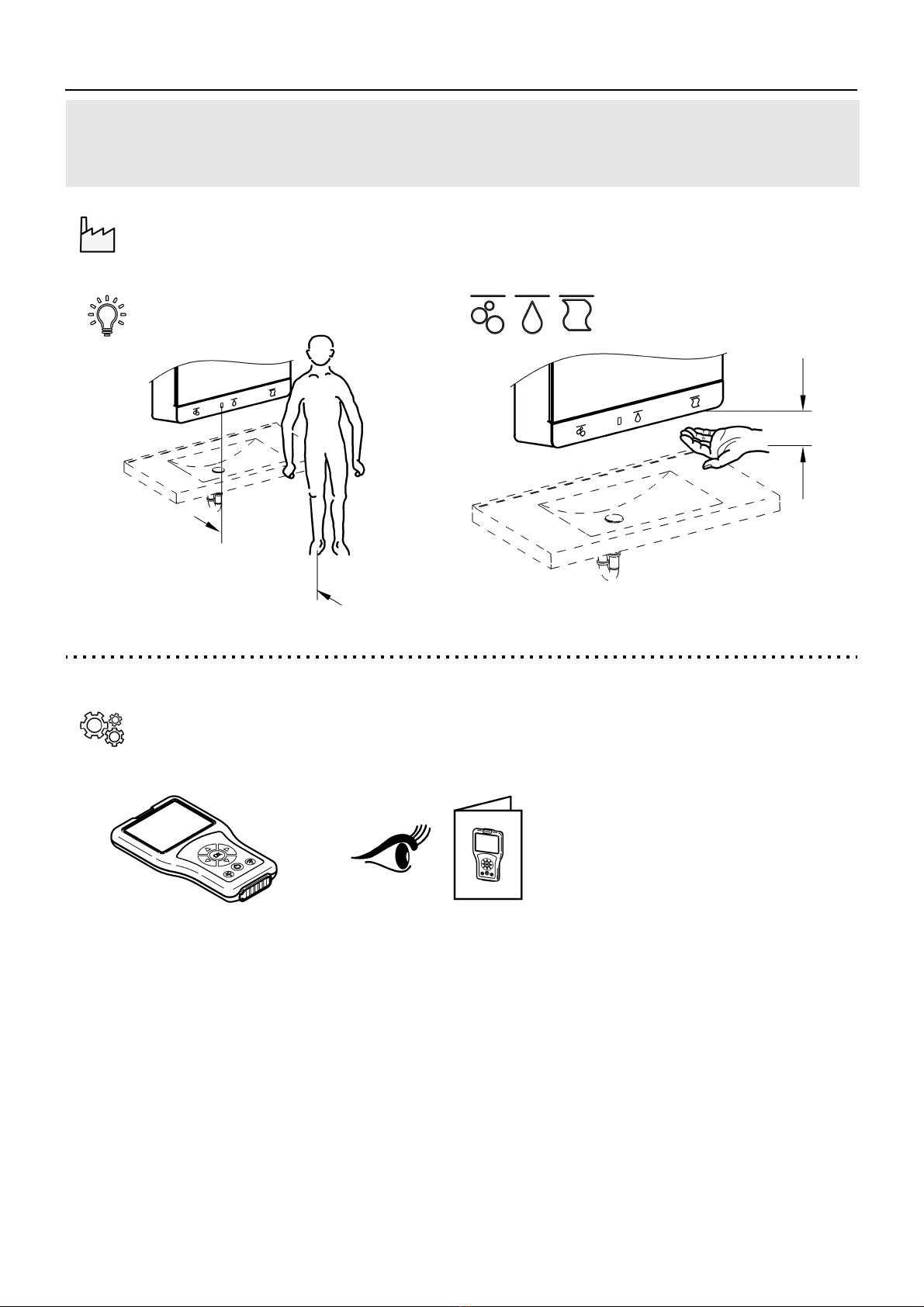

6. Reichweite einstellen
EN Adjusting the range NL Actieradius instellen CS Nastavení dosahu
FR Réglage de la portée PL Ustawienie zasięgu FI Tunnistusetäisyyden säätäminen
ES Ajuste del alcance SV Ställa in räckvidden RU Настройка дальности действия
IT Impostazione della portata
90%
(~650mm) 45%
(~240mm)
1 – 100%
(1 – 700mm)
