Franke FTC 9462 Operation manual

Istruzioni per l’uso e l’installazione
Cappa
Instructions for use and installation
Cooker Hood
Mode d’emploi et installation
Hotte de Cuisine
Bedienungsanleitung und Einrichtung
Dunstabzugshaube
Kullan
ım ve montaj talimatları
Davlumbaz
FTC 6462
FTC 9462
IT
GB
FR
DE
TR

IT
2
2
Libretto di Istruzioni
INDICE
CONSIGLI E SUGGERIMENTI..............................................................................................................................................7
CARATTERISTICHE..............................................................................................................................................................8
INSTALLAZIONE....................................................................................................................................................................9
USO......................................................................................................................................................................................11
MANUTENZIONE.................................................................................................................................................................12

EN
3
3
Instructions Manual
INDEX
RECOMMENDATIONS AND SUGGESTIONS....................................................................................................................14
CHARACTERISTICS............................................................................................................................................................15
INSTALLATION....................................................................................................................................................................16
USE.......................................................................................................................................................................................18
MAINTENANCE....................................................................................................................................................................19

FR
4
4
Manuel d’Instructions
SOMMAIRE
CONSEILS ET SUGGESTIONS ..........................................................................................................................................21
CARACTERISTIQUES.........................................................................................................................................................22
INSTALLATION....................................................................................................................................................................23
UTILISATION........................................................................................................................................................................25
ENTRETIEN..........................................................................................................................................................................26

DE
5
5
Bedienungsanleitung
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE....................................................................................................................................28
CHARAKTERISTIKEN..........................................................................................................................................................29
MONTAGE............................................................................................................................................................................30
BEDIENUNG.........................................................................................................................................................................32
WARTUNG............................................................................................................................................................................33

TR
6
6
Kullanim Kilavuku
IÇERIKLER
TAVSIYELER VE ÖNERILER..............................................................................................................................................35
ÖZELLIKLER........................................................................................................................................................................36
MONTAJ...............................................................................................................................................................................37
KULLANIM............................................................................................................................................................................39
BAKIM...................................................................................................................................................................................40

IT
7
7

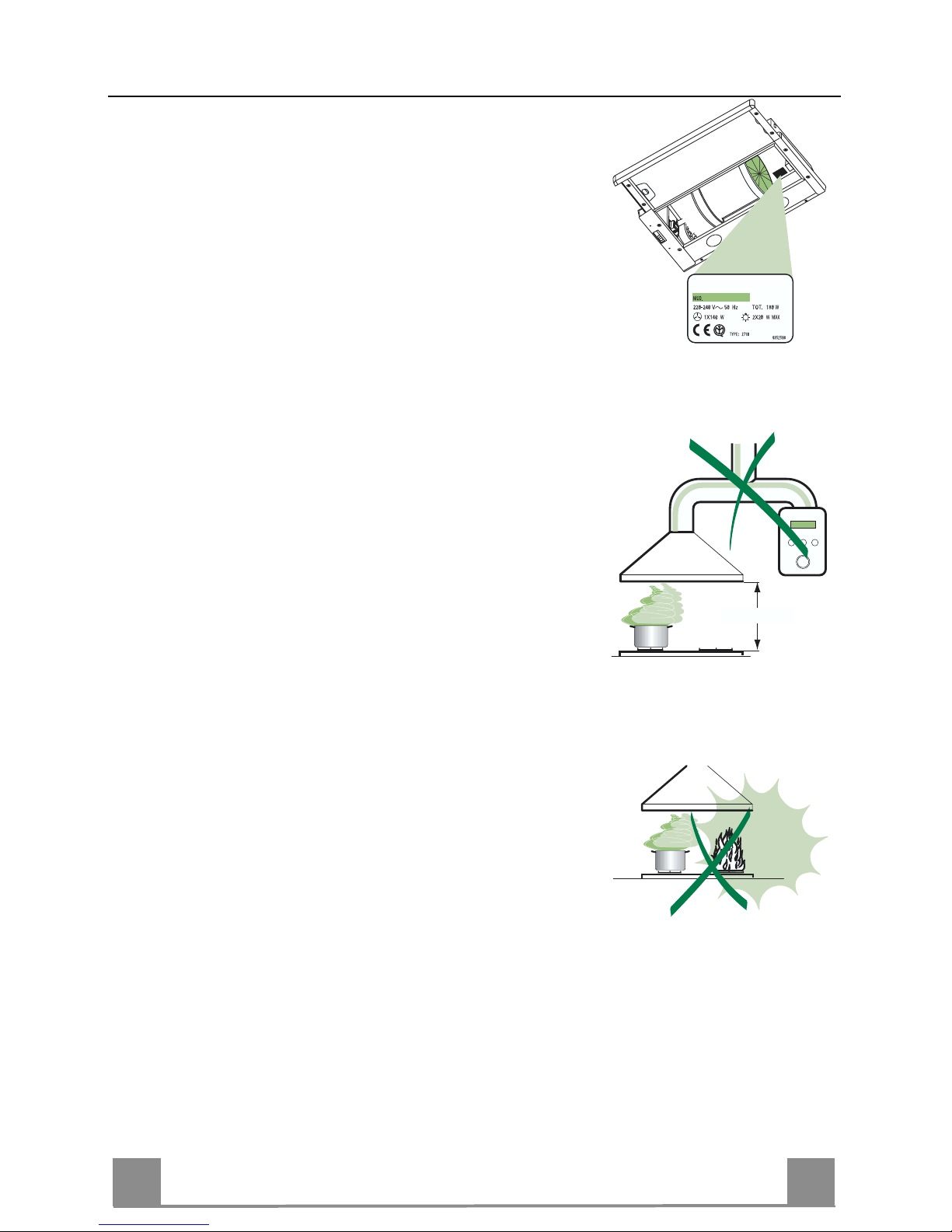

CONSIGLI E SUGGERIMENTI
INSTALLAZIONE
• Il produttore declina qualsiasi responsabilità per danni dovuti ad installa-
zione non corretta o non conforme alle regole dell’arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve
essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella tar-
ghetta posta all’interno della Cappa.
• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico
garantisca un corretto scarico a terra.
• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro
pari o superiore a 120 mm. Il percorso della tubazione deve essere il più
breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combu-
stione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparec-
chi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di
gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la
cucina ne fosse sprovvista, praticare un’apertura che comunichi con
l’esterno, per garantire il richiamo d’aria pulita.
USO
• La Cappa è stata progettata esclusivamente per uso domestico, per ab-
battere gli odori della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita
laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiam-
marsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incen-
dio.
• La Cappa non deve essere utilizzata da bambini o persone non abilitate
all’uso corretto.
MANUTENZIONE
• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la
Cappa togliendo la spina elettrica o spegnendo l’interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo
gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno
umido e detersivo liquido neutro.
650 mm min.

IT
8
8

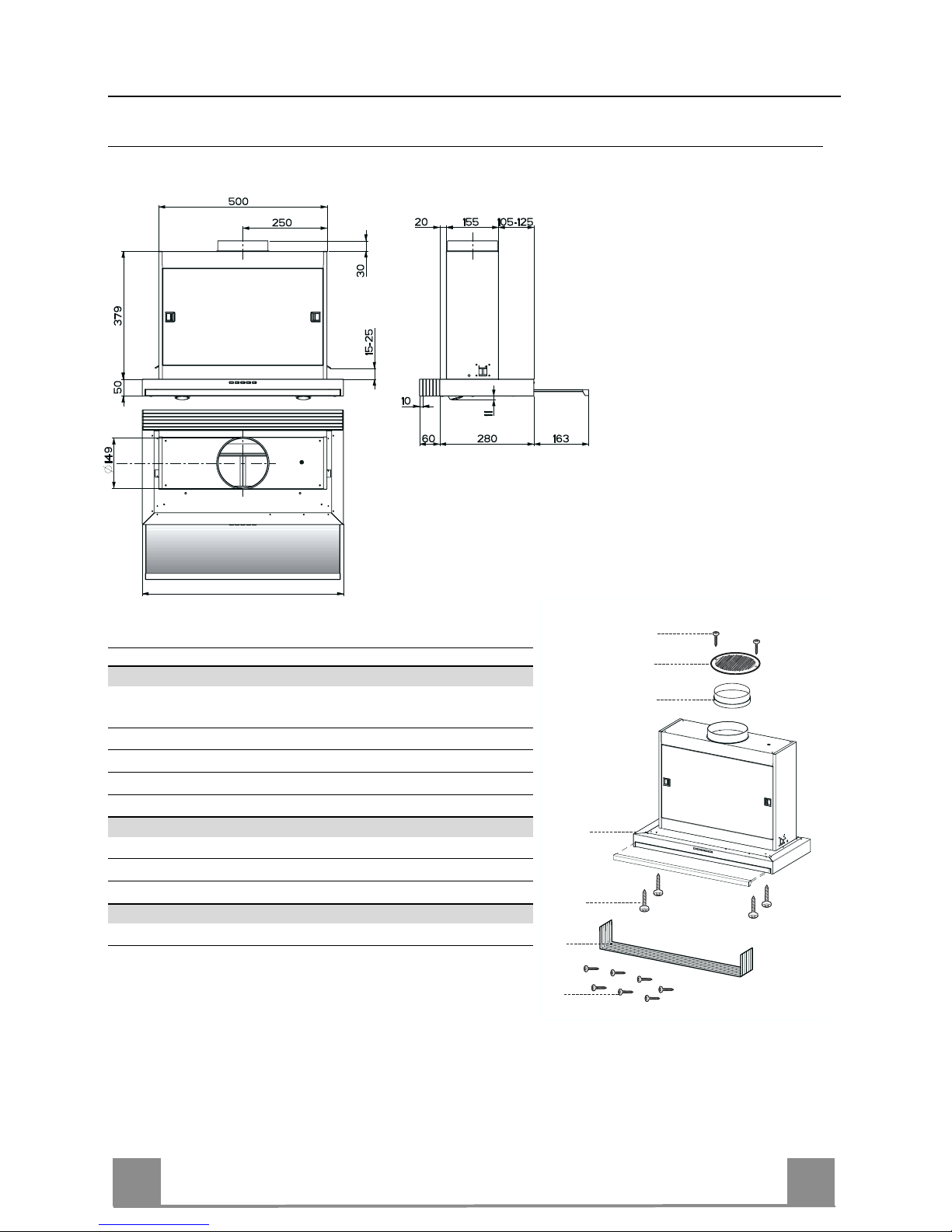

CARATTERISTICHE
Ingombro
598 - 898
Componenti
Rif. Q.tà Componenti di Prodotto
11 Corpo Cappa completo di: Comandi, Luce, Gruppo
Ventilatore, Filtri
8 1 Griglia direzionata uscita aria
9 1 Flangia ø 120
20 1 Profilo chiusura
Rif. Q.tà Componenti di Installazione
12a 4 Viti 3,5 x 16
12e 9 Viti 2,9 x 12,7
Q.tà Documentazione
1 Libretto Istruzioni
12e
8
9
1
12a
20
12e

IT
9
9
Vr
INSTALLAZIONE
Foratura Piano di supporto e Montaggio Cappa
• La Cappa può essere installata direttamente
sul piano inferiore dei Pensili (650 mm min.
dal Piano di Cottura) con i Supporti laterali a
scatto.
• Praticare un incasso sul piano inferiore del
Pensile, come indicato.
• Inserire la flangia 9nel foro superiore di
scarico.
• Avvitare il profilo di chiusura 20 alla parte
posteriore della cappa utilizzando le viti 12e
(2,9 x 12,7) in dotazione
• Aprire il confort panel agendo sulle apposite
manopole, sganciarlo facendo una leggera
pressione sulla parte posteriore.
• Aprire il vetro.
• Togliere i Filtri Antigrasso uno alla volta,
agendo sugli appositi agganci.
• Richiudere il vetro.
• Inserire la Cappa fino ad agganciare i Sup-
porti laterali a scatto.
• Aprire il vetro.
• Bloccare definitivamente serrando le Viti
Vf dal sotto della Cappa.
• Se necessario effettuare degli aggiustamenti
dell'intero corpo porta filtri e operare come
segue:
• Allentare le quattro viti di regolazione Vr e
richiudere il vetro.
• Traslare l'intero corpo porta filtri fino ad
ottenere l'allineamento desiderato del pensi-
le.
• Sempre mantenendo fermo il corpo cappa
estrarre il vetro e bloccare nuovamente le
viti di regolazione.
• Ora è possibile fissare definitivamente la
cappa la pensile usando 2 Viti (Cappa 60
Cm) o 4 Viti (Cappa 90 Cm) 12a (3,5 x 16)
in dotazione.
• Rimontare i Filtri antigrasso.
• Richiudere il vetro e riagganciare il confort
panel.
20
12e
162
503
Vf
12a
12a

IT
1
0
10

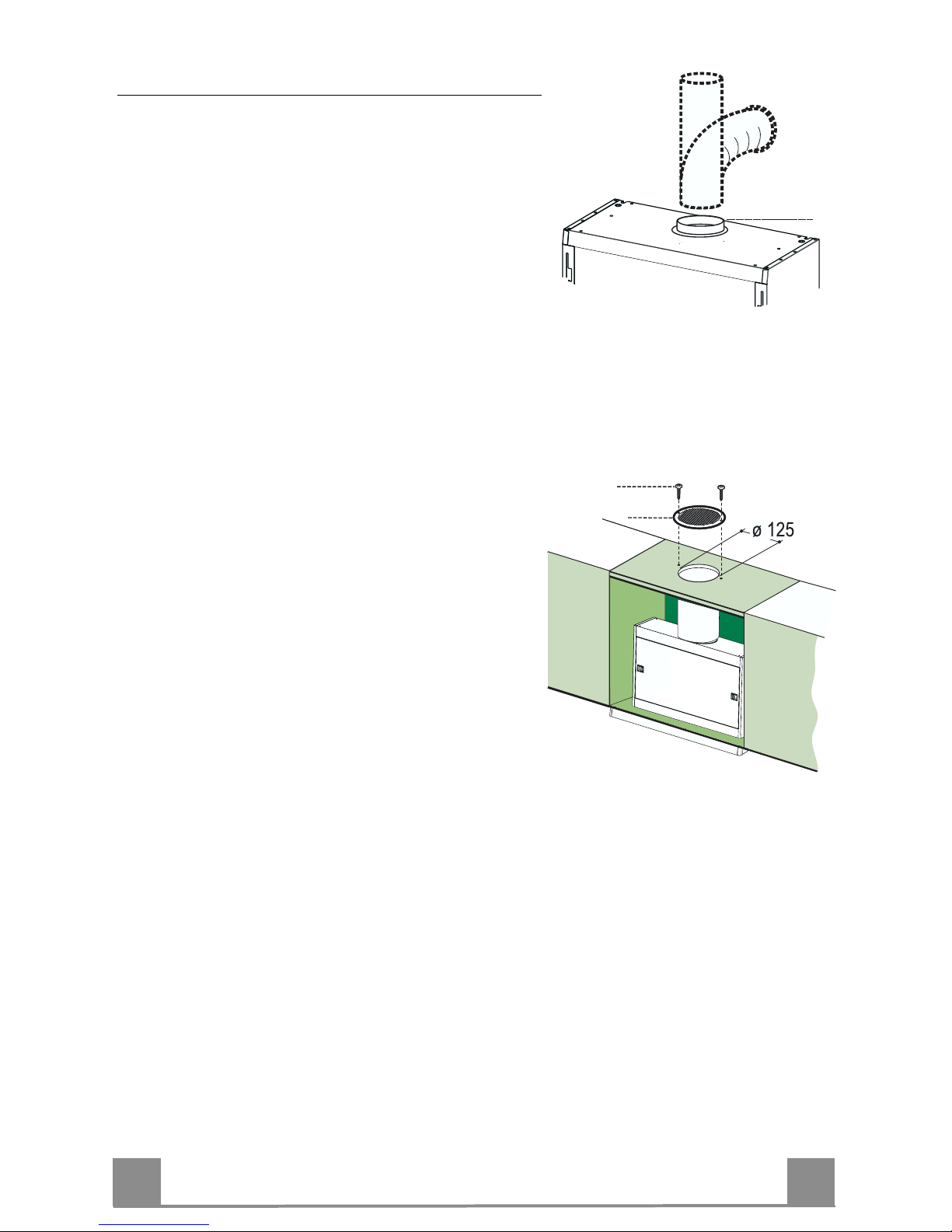

Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la
Cappa alla tubazione di uscita per mezzo di un tubo
rigido o flessibile di ø120 mm, la cui scelta è lasciata
all'installatore.
• Fissare il tubo con adeguate fascette stringitubo. Il
materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
ø 120
9

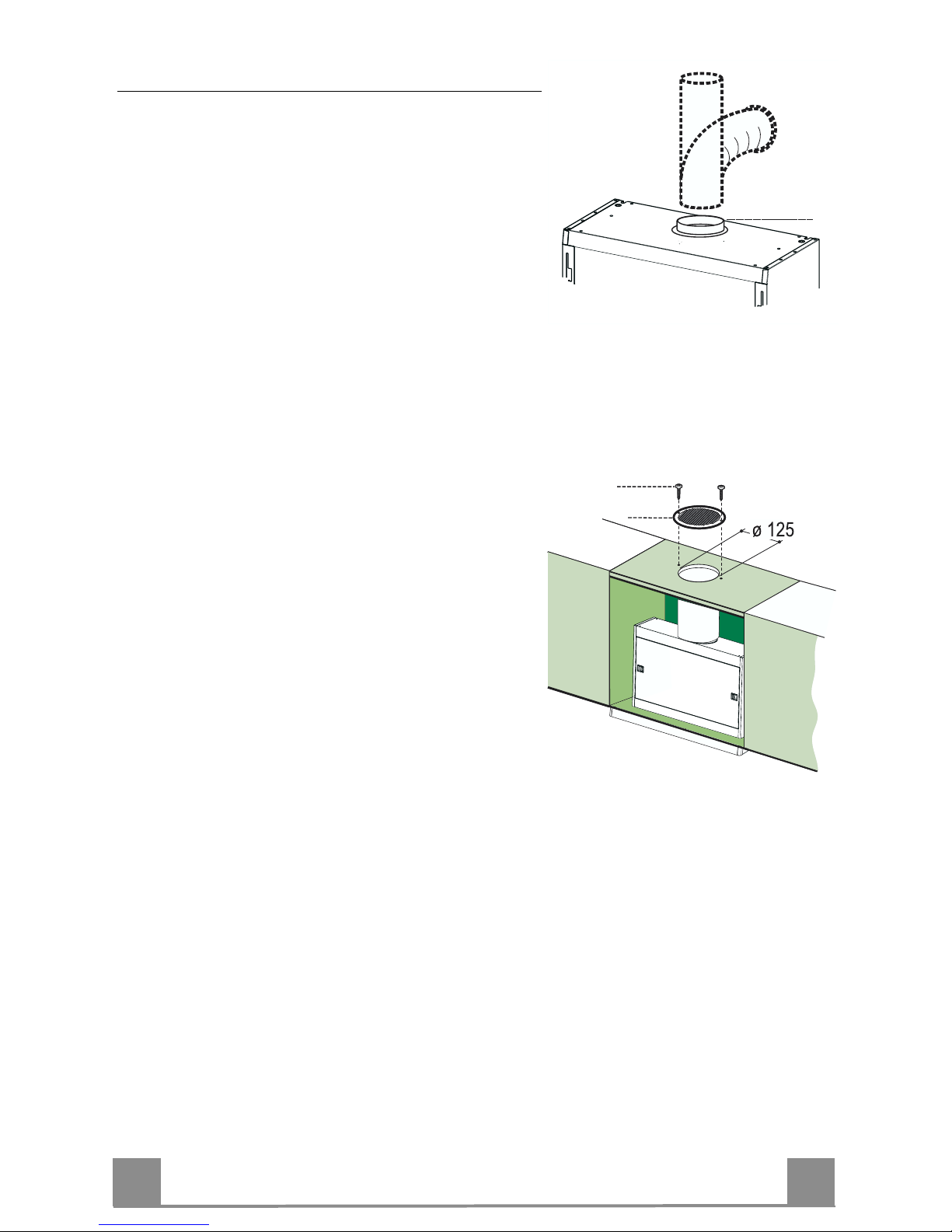

USCITA ARIA VERSIONE FILTRANTE
• Praticare un foro ø 125 mm sull’eventuale Mensola
soprastante la Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola
soprastante la Cappa con un tubo rigido o flessibile di
ø120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il
materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull’uscita con 2 Viti
12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antiodore al Car-
bone attivo.
12e
8
CONNESSIONE ELETTRICA
• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con a-
pertura dei contatti di almeno 3 mm.

IT
1
1
11
USO
T 1 T 2T3 T 4 T 5 L
Quadro Comandi
TASTO FUNZIONI
T1ON/OFF Motore Attiva e arresta il motore d’aspirazione. Sul display viene
visualizzato lo step di velocità precedentemente impostata.
T2Velocità -Decrementa la velocità del motore: V3 →V2 →V1
T3Velocità + Incrementa la velocità del motore: V1→V2→V3
T4Velocità intensiva Attiva la velocità intensiva da qualsiasi velocità o da motore
spento.Per disinserirla basta premere di nuovo lo stesso tasto
o spegnere il motore. L’intensiva non è attivabile se è attiva
la funzione Delay. La velocità intensiva è temporizzata a 10
minuti: sul display viene visualizzato H e il punto in basso a
destra lampeggia una volta al secondo. Al termine dei 10 mi-
nuti il sistema torna automaticamente alla velocità preceden-
temente impostata.
T5Delay Attiva e disattiva la modalità di arresto totale della cappa
(motore+luci) dopo 30 minuti: il display visualizza la velo-
cità del motore e il punto in basso a destra lampeggia una
volta al secondo. Per disabilitare il Delay si può ripremere lo
stesso tasto oppure spegnere il motore
L Luci Accende e spegne le luci della cappa.

IT
1
2
12
MANUTENZIONE
Pulizia dei Confort Panel
• Aprire il confort panel agendo sulle apposite manopole, sgan-
ciarlo facendo una leggera pressione sulla parte posteriore.
• Il confort panel non va assolutamente lavato in lavastoviglie.
• Pulirlo esternamente con un panno umido e detersivo liquido
neutro.
• Pulirlo anche internamente utilizzando un panno umido e de-
tergente neutro; non utilizzare panni o spugne bagnate, né getti
d’acqua; non utilizzare sostanze abrasive.
• Richiudere il vetro e riagganciare il confort panel.

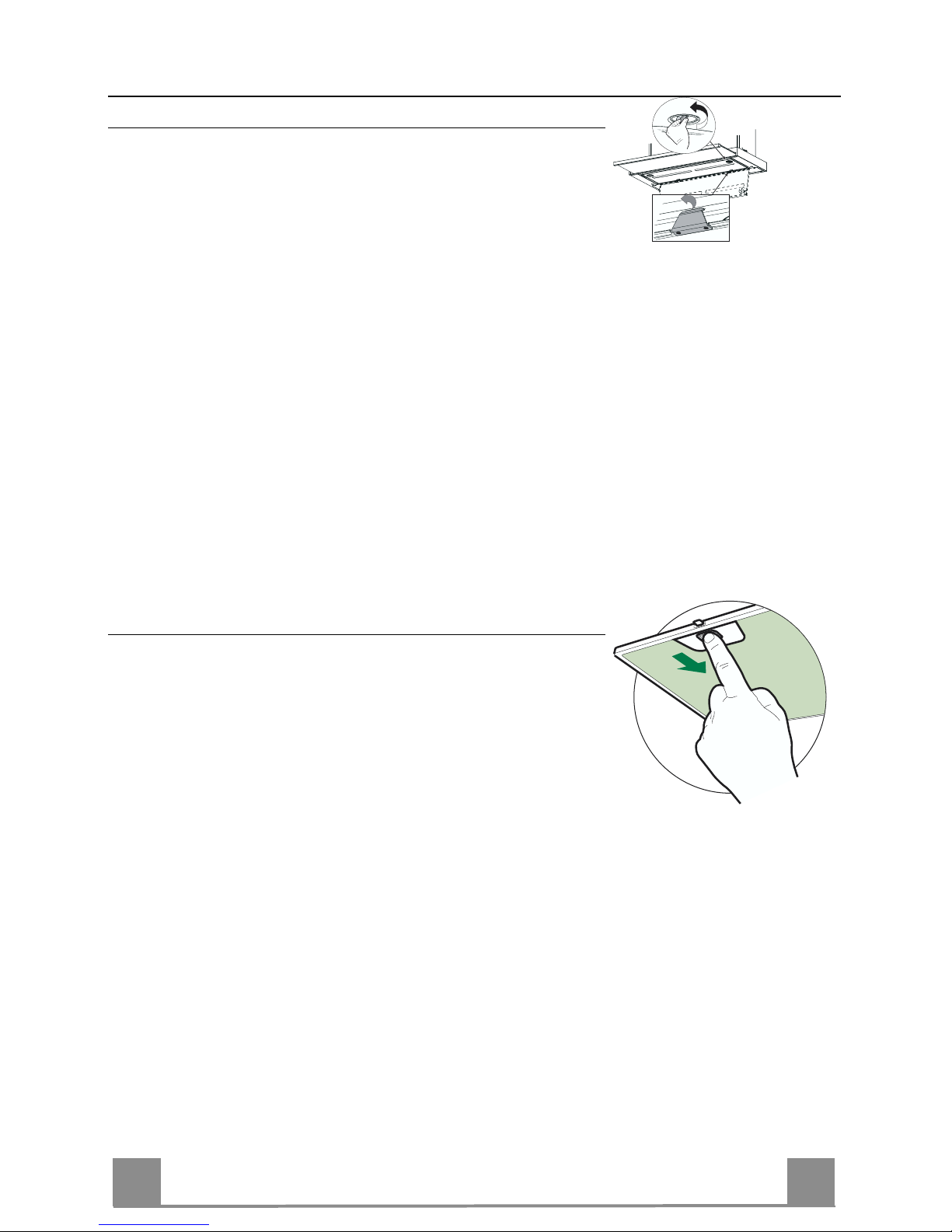

Filtri antigrasso
PULIZIA FILTRI ANTIGRASSO METALLICI
• Necessitano di essere lavati almeno ogni 2 mesi circa di utiliz-
zo o più frequentemente, per un uso particolarmente intenso.
• Aprire il Confort Panel, agendo sulle apposite manopoline
• Aprire il vetro.
• Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima
di rimontarli.
• Rimontarli facendo attenzione a mantenere la Maniglia verso la
parte visibile esterna.
• Richiudere il vetro e riagganciare il confort panel.

IT
1
3
13
Filtri antiodore (Versione Filtrante)
SOSTITUZIONE
• Non sono lavabili nè rigenerabili, vanno sostituiti ogni 4 mesi
circa di utilizzo o più frequentemente, per un uso particolar-
mente intenso.
• Aprire il Confort Panel, agendo sulle apposite manopoline
• Aprire il vetro.
• Togliere i Filtri Antigrasso
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo
sugli appositi agganci.
• Rimontare i Filtri antigrasso.
• Richiudere il vetro e riagganciare il confort panel.

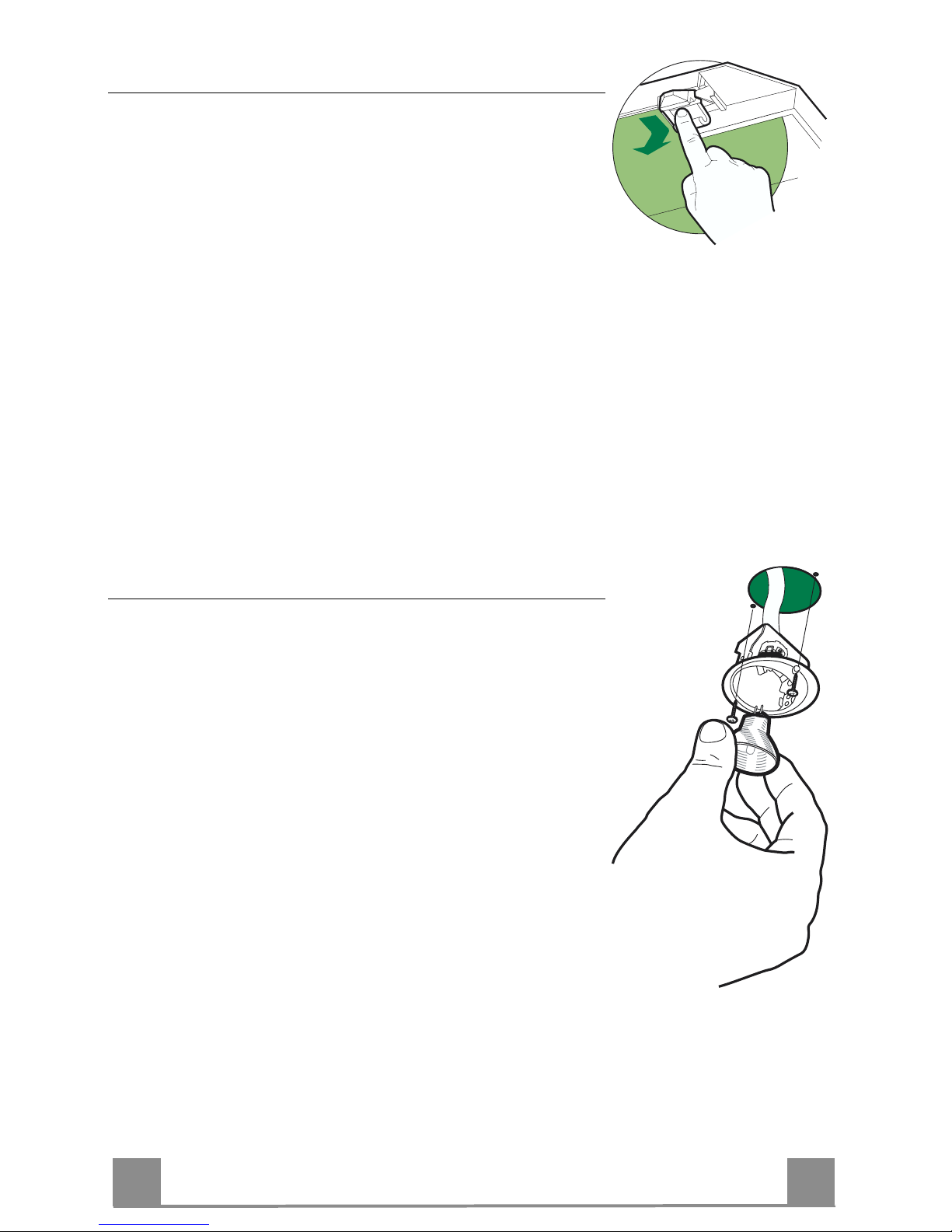

Illuminazione
SOSTITUZIONE LAMPADE
Lampade alogene da 20 W.
• Togliere le due viti che fissano il Supporto illuminazione e sfi-
larlo dalla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo at-
tenzione di inserire correttamente i due spinotti nella sede del
Supporto.
• Rimontare il Supporto fissandola con le due Viti precedente-
mente tolte.

EN
1
4
14
RECOMMENDATIONS AND SUGGESTIONS
INSTALLATION
• The manufacturer will not be held liable for any damages resulting
from incorrect or improper installation.
• The minimum safety distance between the cooker top and the extrac-
tor hood is 650 mm.
• Check that the mains voltage corresponds to that indicated on the
rating plate fixed to the inside of the hood.
• For Class I appliances, check that the domestic power supply guaran-
tees adequate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combus-
tion fumes (boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical appliances
(e.g. gas burning appliances), a sufficient degree of aeration must be
guaranteed in the room in order to prevent the backflow of exhaust
gas. The kitchen must have an opening communicating directly with
the open air in order to guarantee the entry of clean air.
USE
• The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has ben de-
signed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only,
making sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored during use: over-
heated oil can burst into flames.
• Do not flambè under the range hood; risk of fire
• The hood should not be used by children or persons not instructed in
its correct use.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carry-
ing out any maintenance work.
• Clean and/or replace the Filters after the specified time period.
• Clean the hood using a damp cloth and a neutral liquid detergent.
650 mm min.

EN
1
5
15
CHARACTERISTICS
Dimensions
598 - 898
Components
Ref. Q.ty Product Components
11 Hood Body, complete with: Controls, Light, Blower,
Filters
81 Directional Air Outlet grille
91 Flange ø 120 mm
20 1 Closing element
Ref. Q.ty Installation Components
12a 4 Screws 3,5 x16
12e 9 Screws 2,9 x12,7
Q.ty Documentation
1 Instruction Manual
12e
8
9
1
12a
20
12e

EN
1
6
16
Vr
INSTALLATION
Drilling the Support surface and Fitting the Hood
• The Hood can be fitted directly on the
lower surface of the Wall Units (at mini-
mum 650 mm above the Cooker Top) using
the snap-on Side Supports.
• Make an opening on the lower surface of
the Wall Unit, as indicated.
• Insert the flange 9to the lower air outlet
opening.
• Screw the closing profile 20 onto the rear
part of the hood, using the screws 12e (2.9
x 12.7) provided.
• Open the comfort panel; turn the hooks and
remove the panel by slightly pressing the
rear side.
• Open the glass panel.
• Remove the metal grease filters one by one
by turning the hooks provided.
• Close the glass again.
• Insert the hood until the snap-on side sup-
ports click into place.
• Open the glass panel.
• Lock in position by tightening the screws
Vf from underneath the hood.
• If necessary, adjust the whole filter holder
unit and proceed as follows:
• Loosen the four adjustment screws Vr and
close the glass panel again.
• Move the entire filter holder unit until it is
properly aligned with the self.
• Keeping the hood casing still, remove the
glass panel and lock the adjustment screws
again.
• The hood can now be fastened to the self
using the four screws 12a (3.5 x 16) pro-
vided.
• Replace the metal grease filters.
• Close the sliding panel again and put the
comfort panel into its seat.
20
12e
162
503
Vf
12a
12a

EN
1
7
17
Connections
DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to
the chimney using either a flexible or rigid pipe ø120
mm, the choice of which is left to the installer.
• Fix the pipe in position using sufficient pipe clamps
(not supplied).
• Remove any activated charcoal filters.
ø 120
9
RECIRCULATION VERSION AIR OUTLET
• Cut a hole ø 125 mm in any shelf that may be posi-
tioned over the hood.
• Connect the flange to the outlet on the shelf over the
hood using a flexible or rigid pipe ø120 mm.
• Fix the pipe in position using sufficient pipe clamps
(not supplied).
• Fix the directional grille 8on the recirculation air
outlet using the 2 screws 12e (2,9 x 9,5) provided.
• Ensure that the activated charcoal filters have been
inserted.
12e
8
ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole switch having a contact gap of at least 3
mm..

EN
1
8
18
USE
T 1 T 2T3 T 4 T 5 L
Control panel
TOUCH CONTROL FUNCTION
T1 ON/OFF Motor Switches the hood motor on and off. The latest selected
speed appears on the display.
T2 Speed - Decreases the suction speed: V3 →V2 →V1
T3 Speed + Increases the suction speed: V1 →V2 →V3
T4 Intensive speed Activates the intensive speed from any previously selected
speed. The intensive speed can be activated even when the
motor is OFF. By pressing the same touch control once again
or by switching off the motor this function can be deacti-
vated. Intensive speed cannot be activated when the delay
function is on. Intensive speed has been timed at 10 minutes:
Happears on the display and a spot down on the right side
flashes once a second. After 10 minutes the system activates
automatically the latest selected speed.
T5 Delay Activates and deactivates the delayed shutdown of the hood
(motor + lighting) at 30 minutes: the selected speed of the
hood appears on the display and a spot down on the right
side flashes once a second. By pressing the same touch con-
trol once again or by switching off the motor delay function
can be deactivated.
L Lighting Turns light on and off.

EN
1
9
19
MAINTENANCE
Cleaning the Comfort Panel
• Open the comfort panel; turn the hooks and remove the panel
by slightly pressing the rear side.
• Do not wash the comfort panel in the dish washing machine.
• It is recommended to use a neutral detergent liquid and a damp
cloth when washing the outer surface of the comfort panel.
• Wash the inner part of the panel as well by using a neutral de-
tergent liquid and a damp cloth; in any case do not use wet
sponges or other clothes nor water jet or corrosive detergents.
• Close the sliding panel again and put the comfort panel into its
seat.
Grease filters
CLEANING METAL GREASE FILTERS
• The filters must be cleaned every 2 months of operation, or
more frequently for particularly heavy usage.
• Open the Comfort Panel by turning the knobs provided.
• Open the glass panel.
• Remove the filters, one at a time, after disconnecting the rela-
tive fastening elements.
• Wash the filters, taking care not to bend them. Allow them to
dry before refitting.
• When refitting the filters, make sure that the handle is visible
on the outside.
• Close the glass panel again and hook up the comfort panel.

EN
2
0
20
Odour filters (Recirculation version)
REPLACING ACTIVATED CHARCOAL FILTERS
• These filters are not washable and cannot be regenerated, and
must be replaced approximately every four months of opera-
tion, or more frequently with heavy usage.
• Open the Comfort Panel by turning the knobs provided.
• Open the glass panel.
• Remove the grease filters.
• Remove the saturated activated carbon filter by releasing the
fixing hooks
• Replace the grease filters.
• Close the glass panel again and hook up the comfort panel.
Lighting
LIGHT REPLACEMENT
20 W halogen light.
• Remove the 2 screws fixing the Lighting support, and pull it
out of from the Hood.
• Extract the lamp from the Support.
• Replace with another of the same type, making sure that the
two pins are properly inserted in the lamp holder socket holes.
• Replace the Support, fixing it in place with the two screws re-
moved as above.
