Franklin Electric SR Series User manual

4" and 6" Submersible Pumps
OWNER'S MANUAL
English
EN
These submersible pumps are used for farm, home, irrigation, industry, municipal, and
commercial applications.
Please examine your item(s) carefully to ensure that no damage occurred during ship-
ment. If damage has occurred, please contact the place of purchase. They will assist you
in replacement or repair, if required.
This product is covered by a Limited Warranty for a period of 12 months from the date of
original purchase by the consumer. For complete warranty information, refer to
www.FranklinWater.com.
SAFETY INSTRUCTIONS
Before Getting Started
This equipment should be installed and serviced by technically qualified personnel who
are familiar with the correct selection and use of appropriate tools, equipment, and
procedures. Failure to comply with national and local electrical and plumbing codes and within Franklin
Electric recommendations may result in electrical shock or fire hazard, unsatisfactory performance, or
equipment failure.
Know the product’s application, limitations, and potential hazards. Read and follow instructions carefully to
avoid injury and property damage. Do not disassemble or repair unit unless described in this manual.
Failure to follow installation or operation procedures and all applicable codes may result in the following
hazards:
Risk of severe injury or death by electrical shock.
• Ground motor before connecting to power supply.
• To reduce risk of electrical shock, disconnect power before working on or around the system. More than one disconnect switch
may be required to de-energize the equipment before servicing.
• Wire pump system for correct voltage. Follow wiring instructions in this manual when connecting motor to power lines.
• Check local electrical and building codes before installation. The installation must be in accordance with their regulations as well
as the most recent National Electrical Code (NEC) and the Occupational Safety and Health Act (OSHA).
• Do not use motor in swimming areas.
Risk of bodily injury, electric shock, or equipment damage.
• This equipment must not be used by children or persons with reduced physical, sensory or mental abilities, or lacking in experi-
ence and expertise, unless supervised or instructed. Children may not use the equipment, nor may they play with the unit or in
the immediate vicinity.
• Operation of this equipment requires detailed installation and operation instructions provided in this manual for use with this
product. Read entire manual before starting installation and operation. End User should receive and retain manual for future use.
Keep safety labels clean and in good condition. Keep work area clean, well-lit, and uncluttered.

INSTALLATION

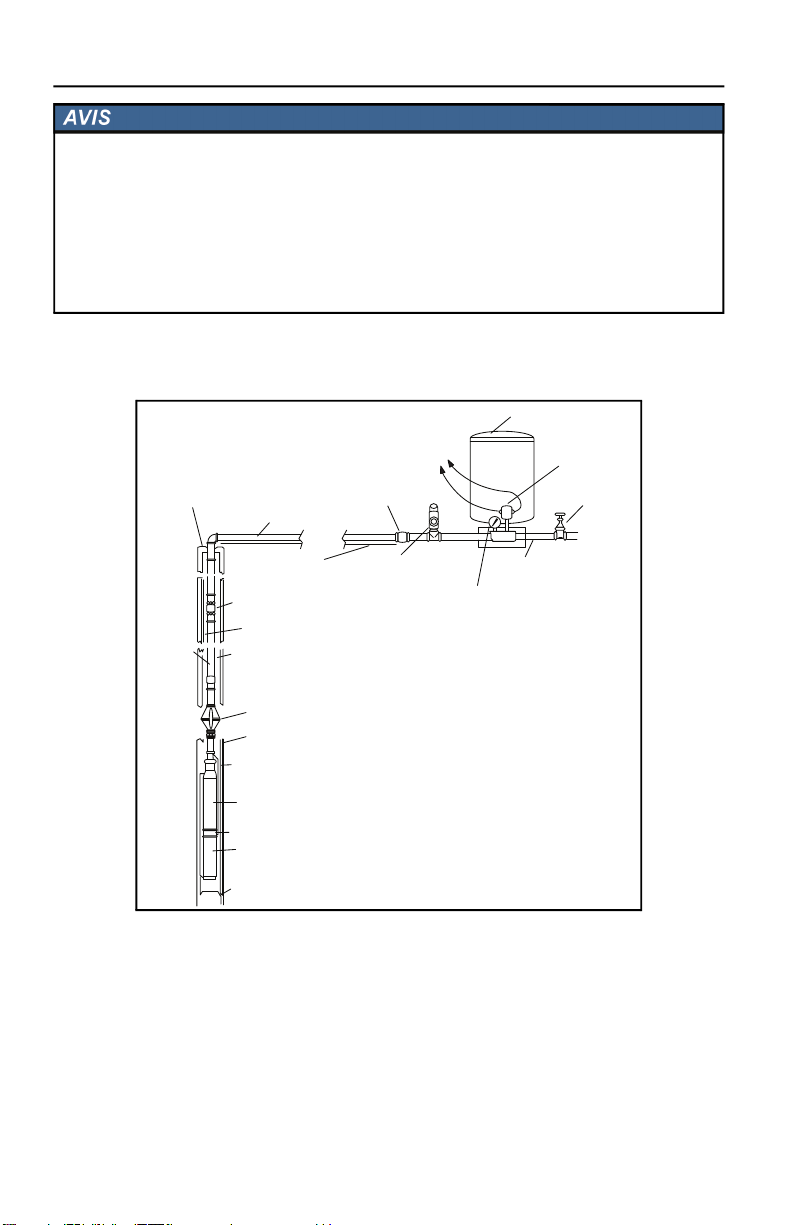

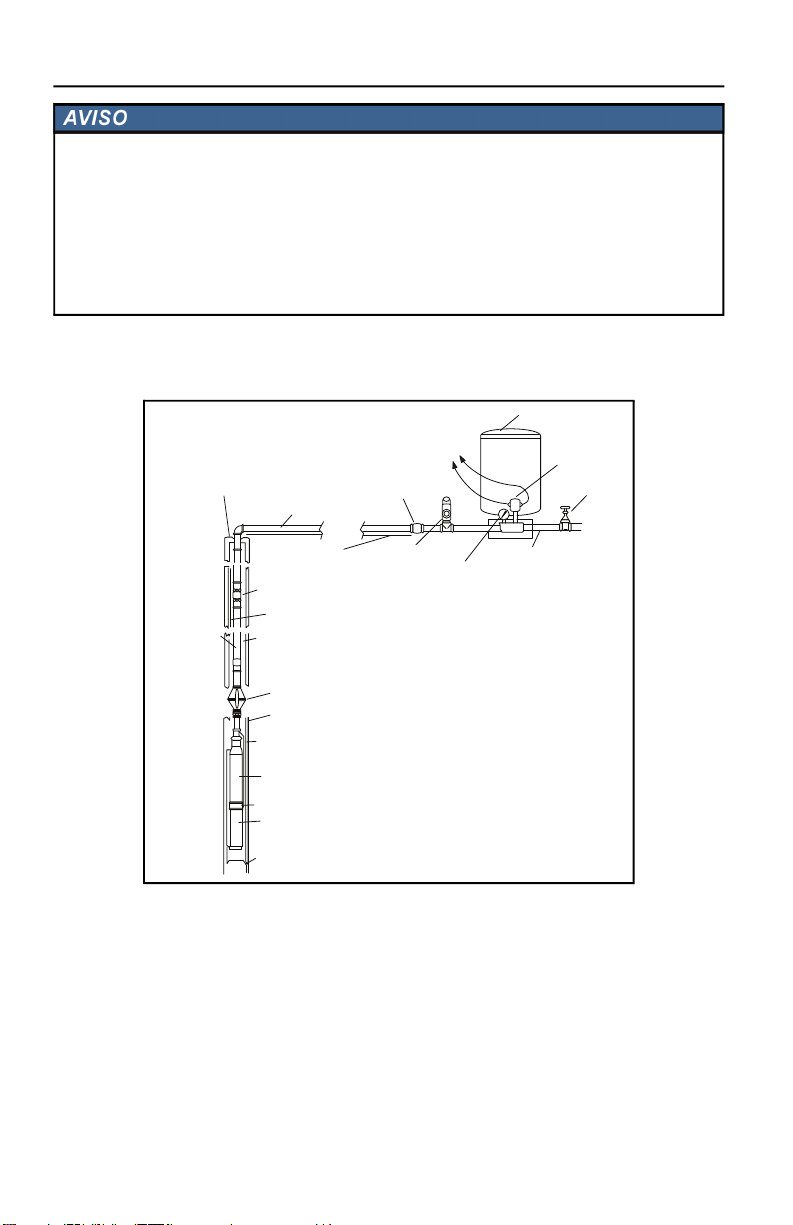

Typical Installation
2
INSTALLATION
Typical Installation
Risk of damage to pump or other equipment.
• The motor on this pump is guaranteed by the manufacturer. In event of failure, it must be returned to an authorized product
reseller for review and disposition. Product warranty is void if product is disassembled or reviewed by any other party.
• Install the pump in a properly developed well. Undeveloped well water often contains abrasives that can damage the pump.
• Check that the well is deep enough to allow the pump to be set at least 5 ft from the bottom.
• Do not set pump below the casing perforations or well screen unless there is an adequate flow of water over the motor for cooling
purposes is ensured.
• Determine the correct pump setting from the driller’s record, taking into account the static water level and the draw-down at the
proposed pumping rate.
Pressure Tank
Pressure Switch
Gate Valve
Service Pipe
Pressure Gauge
Pressure Relief Valve
Spring-Loaded
Check Valve
See Wiring Diagrams
Sanitary Well Seal
or Pitless Adapter Discharge Pipe
Submersible Cable
Spring-Loaded Check Valve
(Per manufacturer’s recommendation)
Safety Cable
Drop Pipe Electrical Cable
(secured to drop pipe with tape or clamps every 10ft / 3m)
Well Casing
Spring-Loaded Check Valve at Pump Discharge
Submersible Pump Unit
Suction Screen
Motor
Well Screen or Casing Perforations
Note: Keep pump at least 5 ft from
bottom of well and above well screen
or casing perforations.
Torque Arrestor

INSTALLATION
Electrical Connections
3
Electrical Connections
Employ a licensed electrician or water systems contractor to ensure installation is done properly. All
wiring must be done in accordance with national and local electrical codes. Follow the cable splicing kit
instructions.
1. Make sure the power supply corresponds with the electrical rating of the motor.
• For 3-wire, single phase pumps, check electrical rating of the control box.
2. Install a fused disconnect switch or circuit breaker.
3. Ground the pump and the distribution panel with the motor’s green conductor.
4. For two-wire pumps, make wiring con-
nections.
5. For three-wire, single-phase pumps,
make wiring connections and install the
control box.
• Mount in an area protected from
rain, snow, high temperatures, and
temperatures below 14 °F (-10 °C).
• Refer to the control box’s wiring dia-
gram.
• Install a magnetic contac-
tor if the pressure switch is
not sufficient to handle the
motor’s electrical rating.
The pressure switch is then
used as a pilot circuit to
control the contactor.
6. For 3-phase pumps, make wir-
ing connections and install a
magnetic starter equipped
with quick-trip, ambient com-
pensated heaters, electronic
adjustable overload, soft start
or VFD of correct horsepower
size.
7. For 3-phase motors, install a
separate lightning arrestor
close to the wellhead.
8. Test the unit. Brace pump shell
and apply power momentarily.
9. Ensure pump rotation is clock-
wise when viewed from pump
discharge.
• For three-phase motors,
interchange any two leads
at the magnetic starter to
change rotation.
10. Place the motor and pump
labels in the circuit breaker
box for future reference.

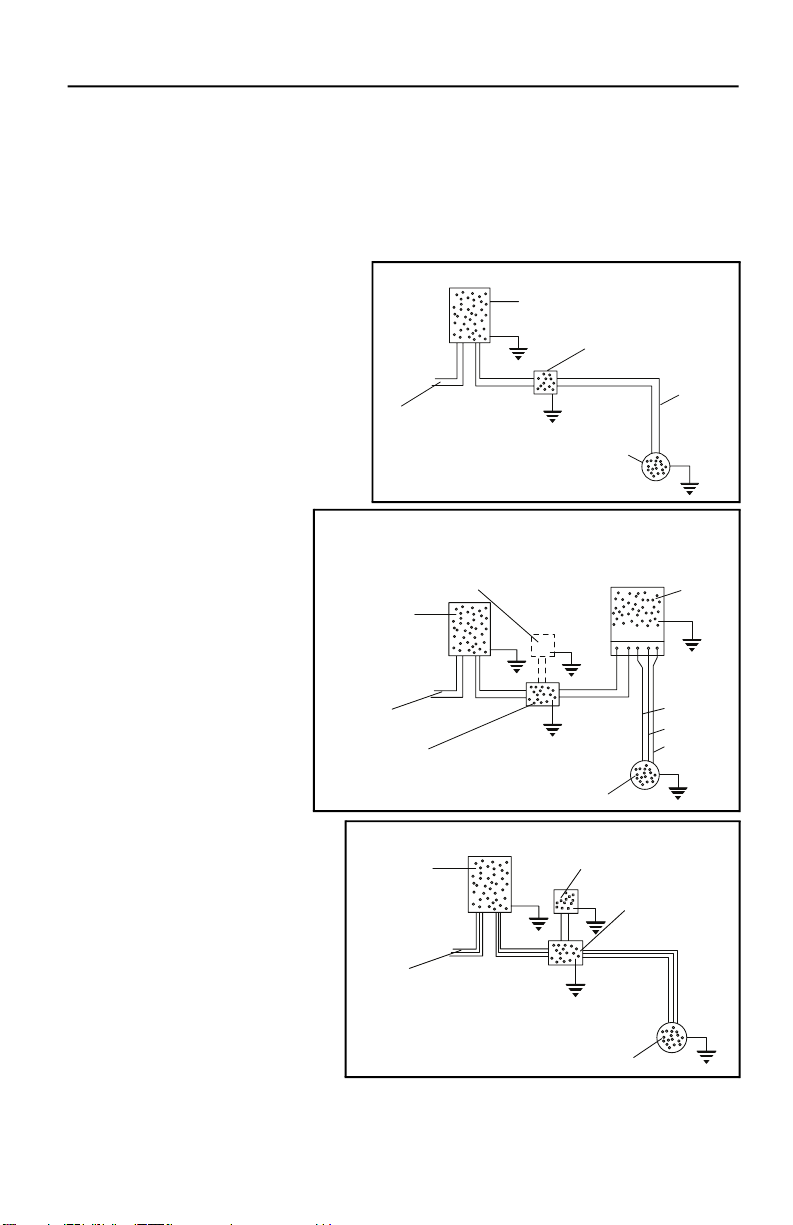

Incoming 1 Phase Power
1 Phase Submersible Motor
Submersible
Cable
Switch or Timer
Circuit Breaker or Fuse Disconnect Switch
2 WIRE, Single Phase Wiring Diagram
Circuit Breaker or
Fused Disconnect Switch
Pressure Switch (for pilot circuit)
If Magnetic Contactor is used
for starting. Single-Phase
Control Box
Red
Yellow
Black
1-Phase Sumbersible Motor
Switch or Timer (for direct switching) OR
Magnetic Contactor (w/ pilot circuit)
Incoming 1 Phase Power
Note: Order of red, yellow and black may
vary from control box to control box.
Always connect like colors.
L1 L2 R YB
3-WIRE, Single Phase Wiring Diagram
3-WIRE, 3-Phase Wiring Diagram
Incoming 3-Phase Power
3-Phase Submersible Motor
Circuit Breaker OR
Fused Disconnect Switch
Pressure Switch
Magnetic Contactor w/
3-leg protection having
proper overload protection

INSTALLATION
Physical Installation
4
Physical Installation
Refer to “Typical Installation” on page 2.
1. Confirm that the motor’s lead wires are secure under the pump’s lead guard.
2. Install a pressure tank per manufacturer’s recommendations.
3. Attach a 3/16” diameter to 1/4” diameter steel safety cable to pump.
IMPORTANT: If using a different type of cable, confirm the system weight does not exceed the
limit.
4. Attach schedule 40 galvanized pipes to pump for installations up to 600 ft (180m).
• For deeper settings, use schedule 40 pipe for the bottom 600 feet (180m) and schedule 80 for
the remainder.
• If using plastic pipe, refer to manufacturer’s recommendations for depth and pressure.
• Keep pipes clean and free from debris and use pipe sealant on all fittings.
5. Install system check valves.
IMPORTANT: Install only positive sealing check valves. Never use swing type check valves.
• For installations more than 100 ft (60m), install check valves in the drop pipe at intervals of 100
ft (60m) or as specified by the manufacturer.
• Install an inline check valve in the discharge line within 25 ft of the pump and below the draw-
down level of the water supply.
• If permitted by local codes, install a relief valve between the wellhead and the pressure tank.
• 4" submersible pumps with a 1-1/4" or 2”discharge contain a spring-loaded removable poppet
style check valve assembly. Refer to “Maintenance” on page 5 to remove valve for drain back.
6. Install a torque arrestor just above the pump.
7. Fasten the electrical cable to the drop pipe with clamps or appropriate tape every 10 ft (3m).
• Take care not to scrape or pinch the cable against the well casing.
• Keep the cable slack when using plastic drop pipe to allow for stretching.
• Use an ohmmeter or megger to make insulation and continuity checks.
8. Lower pump at least 5 ft (1.5m) from bottom of well and above well screen or casing perforations.
9. Test the well. Refer to “Well Test” on page 4.
10. Place a sanitary well seal or pit-less adapter over top of well per manufacturer’s recommendations.
Well Test
1. Install a partially opened gate valve on the end of the pipe.
2. Start the pump and slowly open valve to full flow.
3. If the discharge water is not clear within 30 minutes, stop pump and take necessary steps to correct.
4. Close valve until maximum required system flow rate is obtained.
5. Ensure the pump output is not greater than the yield of the well (low-yielding) by monitoring the
well draw-down level at the maximum system flow rate.
• Refer to “Low-Yielding Well” on page 5 to correct issue.
Risk of damage to pump or other equipment.
• Never run pump unless it is completely submerged in water to avoid pump and motor damage
• Air drawn into the pump can cause an airlock under certain conditions.

MAINTENANCE
Poppet Check Valve
5
Low-Yielding Well
1. Install a smaller pump. Consult licensed water systems professional contractor for sizing.
2. Install additional length of drop pipe to place pump lower in well.
3. Install a Franklin Pumptec or similar electronic run dry sensor.
4. Install a floatless liquid level control to work with the pressure switch.
5. Install a flow control valve in the discharge line upstream from the pressure switch to restrict output.
• A pressure tank with a bonded diaphragm, air cell, or water bag is recommended.
6. Install a low-pressure cut-off switch.
MAINTENANCE
Poppet Check Valve

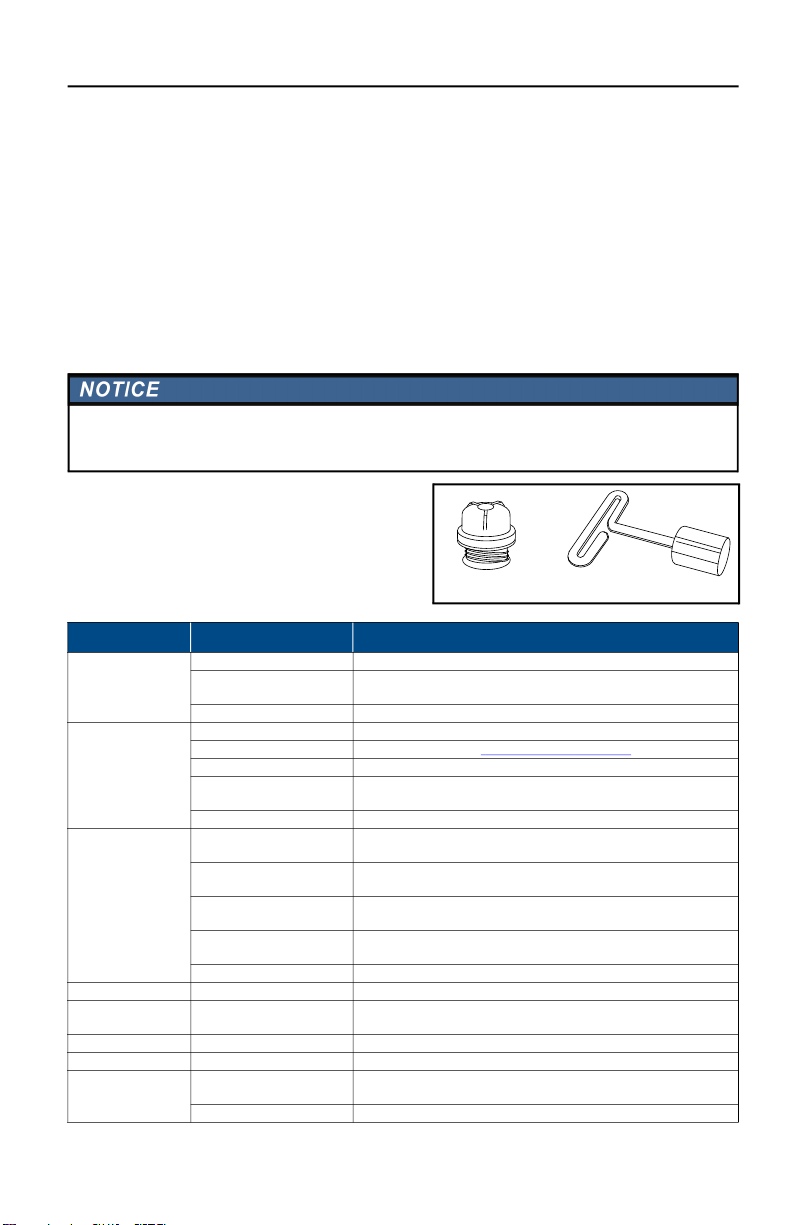

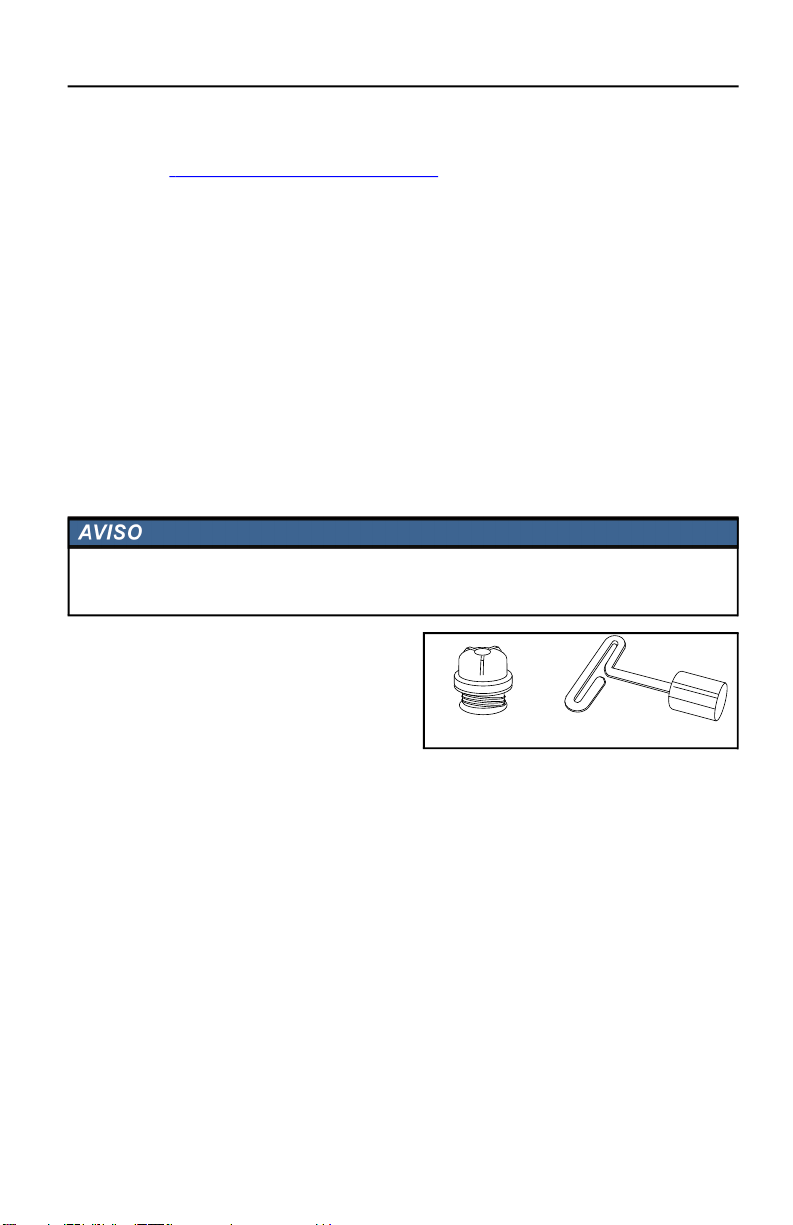

Use a T-Handle Poppet Wrench (part no. 106964101),
ordered separately, or standard needle nose pliers to
remove the poppet assembly by turning clockwise.
If reinstalling, tighten to 15 inch-pounds.
Troubleshooting
Risk of damage to pump or other equipment.
• Fluid draining back through the pump can cause the pump to rotate backwards. If pump/motor starts during this time, damage to
the pump can occur.
Poppet Assembly T-Handle Poppet Wrench
Problem Probable Causes Corrective Action
Pump fails to start
Electrical trouble Call dealer or electrician
Draw-down protection device
has pump turned off
Make sure system check valves are correctly installed or uninstall draw-down
protection device. Reset low pressure cutoff switch (if installed).
Overload tripped Reset overloads and low pressure cutoff switch (if installed).
Pump fails to deliver
water or reduced out-
put
Clogged intake screen Clean intake screen.
Insufficient well yield Shut off system. Refer to “Low-Yielding Well” on page 5.
Worn pump Replace pump.
Low voltage Make sure the power supply corresponds with the electrical rating of the
motor. For 3-wire, single phase pumps, check the control box.
Incorrect rotation (3-phase) Interchange any two leads at the magnetic starter.
Pump cycles too fre-
quently
Pressure drop between pres-
sure switch and tank. Check system for a plumbing leak and correct as necessary.
“Cut-in” or “Cut out” pressure
too high.
Follow manufacture’s instructions to properly set the on/off cycle of the pres-
sure switch.
Waterlogged pressure tank Follow manufacturer’s instructions on resetting/establishing proper air pres-
sure setting for the tank.
Electrodes of floatless liquid
level control too close together.
Follow manufacture’s recommendation for installation of the electrodes on
the level control.
Tank too small. Install pressure tank with bonded diaphragm, air cell, or water bag.
Overloads trip Electrical trouble Call dealer or electrician.
Pressure switch cycles
rapidly
Pressure switch too far from
pressure tank Adjust air charge of tank to manufacturer’s recommendations.
Backspin Failed or no check valve Install new, non-swing type check valve(s).
Upthust Check valve drilled Install positive sealing check valves only.
Water Hammer
Lowest check valve leaks or is
more than 30 ft above water Shut system down and contact pump installer to correct issue.
Check valve drilled Install positive sealing check valves only.

800.348.2420 | franklinwater.com
For technical assistance, parts, or repair, please contact:
Form 106467101 Rev. 012 05/20 Copyright © 2020, Franklin Electric, Co., Inc. All rights reserved.
INSTALLATION RECORDS
Purchased From
Date of Installation:
Pump Model Number:
Well Inside Dia. (in/mm):
Depth of Well (ft/mm):
Depth of Water (ft/m):
Pump Setting (ft/m):
Drop Pipe Size:
Wire Size (pump to control box):
Wire Size (control box to power source):
Horizontal Offset (between well & house):
Materials of Construction
3-Phase Panel Info:
(Standard, Soft Start, or VFD)
Power Supply Options:
(Utility, Generator, or Alternative Energy
Source)
Make of Pump
Amps
HP
Volts
Ph
Make of Control Box
HP
Volts
Power Supply
Volts
HZ
Pressure Switch (PSI)
Cut-in
Cut-out

Bombas Sumergibles
de 4 Pulg. y 6 Pulg. (10 y 15 cm)
MANUAL DEL PROPIETARIO
ESPAÑOL
ES
Estas bombas sumergibles se utilizan para aplicaciones agrícolas, domésticas, de riego,
industriales, municipales y comerciales.
Examine su bomba cuidadosamente para garantizar que no haya sufrido daños durante
el envío. Si ha sufrido daños, comuníquese con el lugar donde la compró. Recibirá ayuda
para efectuar reemplazos o reparaciones, en caso de ser necesario.
Este producto está cubierto por una garantía limitada por un período de 12 meses desde
la fecha original de compra por parte del consumidor. Para obtener información com-
pleta sobre la garantía, consulte www.FranklinWater.com.
INSTRUCCIONES SOBRE SEGURIDAD
Antes de empezar
La instalación y el mantenimiento de este equipo deben estar a cargo de personal con capacitación técnica.
El hecho de no cumplir con los códigos eléctricos nacionales y locales y con las recomendaciones de
Franklin Electric puede provocar peligros de descarga eléctrica o incendio, desempeños insatisfactorios o
fallas del equipo.
Lea y siga las instrucciones cuidadosamente para evitar lesiones y daños a los bienes. No desarme ni
repare la unidad salvo que esté descrito en este manual.
El hecho de no seguir los procedimientos de instalación/funcionamiento y todos los códigos aplicables
puede ocasionar los siguientes peligros:
Riesgo de lesiones graves o muerte por descarga eléctrica.
• Ponga a tierra el motor antes de conectarlo al suministro eléctrico.
• Para reducir el riesgo de descarga eléctrica, desconecte la energía antes de trabajar en el sistema o cerca de él. Es posible que sea
necesario más de un interruptor de des conexión para cortar la energía del equipo antes de realizarle un mantenimiento.
• Cablee el sistema de bombeo para los voltajes correctos. Siga las instrucciones de cableado que se indican en este manual
cuando conecte el motor a las líneas eléctricas.
• Compruebe los códigos eléctricos y de construcción locales antes de la instalación. La instalación debe estar de acuerdo con sus
regulaciones, así como el National Electrical Code (NEC) más reciente y la ley de Seguridad y Salud Ocupacionales (OSHA).
• No use el motor en zonas de natación.
Riesgo de lesiones corporales, descargas eléctricas o daños
materiales.
• Este equipo no deben usarlo niños ni personas con capacidades físicas, sensoriales o mentales reducidas, ni aquellos que carez-
can de experiencia y capacitación, salvo que estén bajo supervisión o instrucción. Los niños no podrán usar el equipo ni jugar con
la unidad o en las cercanías inmediatas.
• El funcionamiento de este equipo exige instrucciones detalladas para su instalación y funcionamiento que se encuentran en este
manual para su uso con este producto. Lea la totalidad del manual antes de comenzar la instalación y la operación. El usuario
final debe recibir y conservar el manual para usos futuros. Mantenga las etiquetas de seguridad limpias y en buenas condiciones.
Mantenga el área de trabajo limpia, bien iluminada y ordenada.

INSTALACIÓN
Instalación típica
8
INSTALACIÓN
Instalación típica
Riesgo de daños a bomba u otros equipos.
• El motor de esta bomba está garantizado por el fabricante. En caso de avería, debe devolverse a un distribuidor autorizado para su
examen y eliminación. La garantía del producto será nula si las reparaciones las realiza un centro de servicio no autorizado.
• Instale la bomba en un pozo que haya sido correctamente construido. El agua proveniente de un pozo mal construido suele conte-
ner una cantidad excesiva de gentes abrasivos que pueden dañar la bomba.
• Compruebe si el pozo es lo suficientemente profundo como para instalar la bomba al menos a 5 pies (1,5 m) por encima del fondo.
• No coloque la bomba debajo de las perforaciones de la carcasa o la pantalla del pozo a menos que se garantice un flujo de agua
adecuado sobre el motor para fines de enfriamiento.
• Determine la ubicación correcta de la bomba conforme los antecedentes que le proporcione el perforista, considerando el nivel
estático del agua y el descenso del nivel según la tasa de bombeo propuesta.
Tanque de presión
Presostato
Válvula de
compuerta
Cañería de servicio
Manómetro
Válvula de alivio de presión
Válvula de
retención a resorte
Vea los diagramas de cableado
Sello sanitario para
pozos o adaptador
sin fondo Cañería de descarga
Cable sumergible
Válvula de retención a resorte
(Por recomendaciones del fabricante)
Cable de seguridad
Cañería
de bajada
Cable eléctrico
(afianzado a la cañería de bajada con cinta o abrazaderas cada 10’/3 m)
Caja del pozo
Válvula de retención a resorte en la descarga de la bomba
Unidad de bomba sumergible
Filtro de succión
Motor
Filtro del pozo o
perforaciones de la caja
Nota: Mantenga la bomba por lo menos a
5’ (1.5 m) del fondo del pozo y sobre el filtro
de éste o las perforaciones de la caja.
Mecanismo antitorsión

INSTALACIÓN
Instalación Eléctrica
9
Instalación Eléctrica
Contrate a un electricista licenciado. Todo el cableado debe hacerse conforme los códigos eléctricos nacio-
nales y locales pertinentes. Siga las instrucciones del jeugo de empalme de cable.
1. Verifique que el suministro eléctrico corresponda con la corriente del motor.
• Para los bombas 3 alambres de monofásicas, verificar el suministro eléctrico de la caja de control.
2. Instaler un interruptor de desconexión con fusible o cortacircuito.
3. Conecte a tierra la bomba y el panel de distribución con el conductor verde del motor.
4. Para bombas de 2 alambres, realice las
conexiones de cableado.
5. Para bombas 3 alambres monofásica,
realice las conexiones de cableado y ins-
tale la caja de control.
• Monte la caja de control en un área
protegida contra la lluvia, nieve, y los
temperaturas altas y inferior a 14 °F
(-10 °C).
• Consulte el diagrama de cableado en
la caja de control.
• Instalar un contactor magné-
tico si el presostato no es sufi-
ciente para soportar la
corriente del motor. Luego, el
presostato se usa como un cir-
cuito piloto para controlar el
contactor magnético.
6. Para bombas trifásicas, realice las
conexiones de cableado e instale
un arrancador magnético equi-
pado con elementos calefactores
de liberación rápida, sobrecarga
ajustable electrónicamente, arran-
que suave o VFD de buena poten-
cia.
7. Para motores trifásicos, instala un
pararrayos aparte lo más cerca posi-
ble del manantial.
8. Prueba la unidad. Afiance firmemente
el armazón de la bomba y energícelo
momentáneame.
9. Verifique que la rotación de la bomba
sea en sentido horario al mirarse desde
la descarga de la bomba.
• Para bombas trifásicas, intercambie
cualquiera de los dos cables en el
arrancador magnético para cam-
biar la rotación.
10. Junte los etiquetas del motor y de la bomba en la caja del cortacircuito como referencia futura.
Potencia monofásica entrante
Motor sumergible monofásico
Cable sumergible
Interruptor o temporizador
Cortacircuito o interruptor de desconexión
con fusible
Diagrama de cableado de 2 alambres, monofásica
Cortacircuito o
interruptor de
desconexión
con fusible
Presostato (para circuito piloto)
Si se usa contactor magnético para el arranque.
Caja de control
monofásica
Rojo
Amarillo
Negro
Motor sumergible monofásico
Interruptor o temporizador (para conmutación directa)
O contactor magnético (c/ circuito piloto)
Potencia monofásica entrante
Nota: El orden de rojo, amarillo y negro
puede variar entre cajas de control.
Siempre conecte entre sí colores iguales.
L1 L2 R YB
Diagrama de cableado de 3 alambres, monofásica
Diagrama de cableado de 3 alambres, trifásica
Potencia de entrada trifásica
Motor sumergible trifásico
Cortacircuito o
interruptor de
desconexión
con fusible
Presostato
Contactor magnético
con protección de 3 clavijas
y protección adecuada
contra sobrecarga.

INSTALACIÓN
Instalación física
10
Instalación física
Consulte “Instalación Eléctrica” en la página 9.
1. Confirme que los cables del conector del motor están de forma segura dentro del guardacable.
2. Instale un tanque de presión según las recomendaciones del fabricante.
3. Conecte un cable de seguridad de acero trenzado de 3/16 pulg a 1/4 pulg de diámetro en la bomba.
IMPORTANTE: Si usa otro tipo de cable, confirmar que el peso del sistema no excede el límite.
4. Ajuntar las cañerías galvanizadas calibre Schedule 40 a la bomba para instalaciones a 600 pies (180m).
• Para instalaciones más profundas, use cañerías calibre Schedule 40 para los 600 pies (180m) del
fondo, y Schedule 80 para el resto del pozo.
• Si se utilizan tubos de plástico, consulte las recomendaciones del fabricante para la profundidad y la
presión.
• Mantener las cañerías limpias y libres de escombros y usar sellante de cañerías.
5. Instale las válvulas retención del sistema.
IMPORTANTE: Instale sólo válvulas retención con sello positivo. Nunca use válvulas de tipo columpio.
• Para instalaciones con más de 100 pies (60m), instaler los válvulas retención en la pipa de salida en
intervalos de 100 pies (60m) o según lo especificado por el fabricante.
• Instale una válvula retención en la línea de descarga sin sobrepasar los 25 pies de distancia de la
bomba y debajo del nivel de extracción del suministro de agua.
• Si está permitido por leyes locales, instale una válvula retención entre la entrada al pozo y el tanque
de presión.
• Las bombas sumergibles de 4 pulg (10 cm) con descarga de 1-1/4 pulg (3 cm) o 2 pulg (5 cm) contie-
nen un conjunto de válvula de retención a resorte estilo vástago retirable. Consulte “Manteni-
miento” en la página 11 para quitar cuando se desea el retrolavado.
6. Instale un mecanismo antitorsión justo arriba de la bomba.
7. Afiance el cable eléctrico a la cañería de bajada con abrazaderas o cinta apropiada a cada 10 pies (3 m).
• Tenga cuidado de no raspar ni apretar el cable contra la caja del pozo.
• Mantenga el cable flojo cuando use un tubo de plástico para permitir que se estire cuando se instale
en el pozo.
• Use un ohmímetro o megóhmetro para revisar la continuidad y el aislamiento en el cable.
8. Bajar la bomba por lo menos a 5’ (1.5 m) del fondo del pozo y sobre el filtro del mismo o en las perfora-
ciones de la caja.
9. Prueba el pozo. Consulte “Prueba del pozo” en la página 10.
10. Coloque un sello sanitario para pozos o un adaptador sin fondo en la parte superior del pozo según las
recomendaciones del fabricante.
Prueba del pozo
1. Instale una válvula de compuerta parcialmente abierta en el extremo de la cañería.
2. Arranque la bomba y abra despacio la válvula para darle pleno flujo.
3. Si el agua de descarga no está aclara en 30 minutos, detenga la bomba y adopte las medidas necesa-
rias para corregir.
Riesgo de daños a bomba u otros equipos.
• Nunca haga funcionar la bomba sino hasta que esté completamente sumergida. Si la hace funcionar sin agua, la bomba y el motor
podrían dañarse.
• Tenga presente también que el aire que ingrese a la bomba puede originar una exclusa de aire.

MANTENIMIENTO
Válvula de retención retirable con vástago
11
4. Cierre la válvula hasta generar el flujo máximo requerido por el sistema.
5. Cerciórese de que el caudal de la bomba en este ajuste no sea superior al rendimiento del pozo supervi-
sando el descenso del nivel del pozo en el flujo de salida máximo.
• Consulte “Pozo de bajo rendimiento” en la página 11 para corregir el problema.
Pozo de bajo rendimiento
1. Instale una bomba más pequeña. Consulte al distribuidor para conocer el tamaño.
2. Instale un tramo adicional de cañería de bajada para colocar la bomba más abajo en el pozo.
3. Instale un mecanismo de detección Franklin Pumptec o un sensor electrónico similar de funciona-
miento en seco.
4. Instale un control de nivel de líquido sin flotador.
5. Instale una válvula reguladora de flujo en la línea de descarga aguas arriba del presostato restringer el
caudal.
• Lo que se recomienda usar un tanque con diafragma, alveolo o bolsa de agua.
6. Instale un interruptor eléctrico de baja presión.
MANTENIMIENTO
Válvula de retención retirable con vástago
Utilizáis una llave de vástago con mango en T (No. de
pieza 106964101), la cual se pide por separado, o bien un
alicate normal con puntas de aguja se retirar la válvula
de retención. Se retira girándolo en sentido horario.
Para reinstalar, apretarse a 15 libras por pulgada.
Riesgo de daños a bomba u otros equipos.
• El líquido que se vacía de regreso por la bomba puede hacer que ésta gire hacia atrás. Si la bomba/motor arrancan durante este
instante, la bomba podría dañarse.
Conjunto del vástago Llave de vástago con mango en T

MANTENIMIENTO
Solución de problemas
12
Solución de problemas
Problema Causas probables Acción correctiva
La bomba no arranca
Problema eléctrico llame al distribuidor o electricista.
La protección contra descenso del
nivel apagó la bomba
Confirme que las válvulas de retención del sistema estén instaladas
correctamente o desinstale la protección contra descenso del nivel. Rei-
nicie el interruptor eléctrico de baja presión (si está instalado).
Sobrecarga disyuntada Reinicie sobrecargas y el interruptor eléctrico de baja presión (si está
instalado).
La bomba no suminis-
tra agua o la bomba
produce un caudal
reducido
Filtro de entrada obstruido Limpie el filtro de entrada.
Rendimiento del pozo insuficiente Apagar el sistema. Consulte “Pozo de bajo rendimiento” en la página 11.
Bomba desgastada Reemplace la bomba.
Voltaje bajo Verifique que el suministro eléctrico corresponda con la corriente del
motor y, para los bombas 3 alambres de monofásicas, la caja de control.
Giro incorrecto (trifásico) Intercambie cualquiera de los dos cables en el arrancador magnético.
La bomba cicla con
demasiada frecuencia
Caída de presión entre el presostato
y el tanque Verifique si hay fugas en el sistema y corrija si es necesario.
Presión de arranque y corte dema-
siado alta/baja en el tanque
Siga las instrucciones del fabricante para configurar correctamente el
ciclo de encendido / apagado del interruptor de presión.
Tanque de presión anegado Siga las instrucciones del fabricante para restablecer / establecer la con-
figuración de presión de aire adecuada para el tanque.
Electrodos del control de nivel de
líquido sin flotador muy juntos
Siga las recomendaciones del fabricante para instalar los electrodos en
el control de nivel.
Tanque demasiado pequeño Usar un tanque con diafragma, alveolo o bolsa de agua.
Disyunción por sobre-
cargas Problema eléctrico llame al distribuidor o electricista.
El presostato cilcla
rápidamente
Presostato demasiado lejos del tan-
que de presión Ajuste el tanque de carga según las recomendaciones del fabricante.
Giro Inverso Sin válvula retención o una válvula
retención con fallas Instale una nueva válvula retención antivuelco.
Sobrecarga Una válvula retención perforada. Instale sólo válvulas retención con sello positivo.
Golpe de Ariete
La válvula de retención más baja
tiene fugas o está a más de 30 pies
por encima del agua
Apague el sistema y contacte al instalador de la bomba para corregir el
problema.
Una válvula retención perforada. Instale sólo válvulas retención con sello positivo.

MANTENIMIENTO
Solución de problemas
13
ANTECEDENTES DE INSTALACIÓN
Adquirido en:
Fecha de instalación:
No. de modelo de la bomba:
Código de fecha de la bomba:
Diá. interno del pozo (pulg/mm):
Profundidad del pozo (pies/m):
Profundidad del agua (pies/m):
Ubicación de la bomba (pies/m):
Tamaño de la cañería de bajada:
Calibre del alambre (bomba a caja de control):
Calibre del alambre (caja de control a suminis-
tro):
Distancia horizontal (entre el pozo y la casa):
Materiales de construcción
Información sobre el panel trifásico:
(Estándar, arranque suave o VFD)
Opciones de poder:
(Utilidad, generador u otra fuente de energía)
Marca del bomba
Amps
HP
Voltios
Fase
Marca de la caja de control
HP
Voltios
Suministro eléctrico
Voltios
HZ
Presostato (lb/pulg2)
Arranque
Corte

800.348.2420 | franklinwater.com
Para la ayuda técnica, por favor póngase en contacto:
Form 106467101 Rev. 012 05/20 Copyright © 2020, Franklin Electric, Co., Inc. All rights reserved.

Pompes Submerisbles
4 Po. et 6 Po. (10 et 15 cm)
MANUEL D'UTILISATION
FRANÇAIS
FR
Ces pompes submersibles sont utilisées pour les applications agricoles, domestiques,
d'irrigation, industrielles, municipales et commerciales.
Veuillez examiner votre pompe soigneusement afin de vous assurer qu’aucun dommage
ne s’est produit pendant l’expédition. Dans le cas contraire, veuillez communiquer avec
le vendeur. Il vous aidera à obtenir un remplacement ou une réparation, le cas échéant.
Ce produit est couvert par une garantie limitée pour une période de 12 mois à compter
de la date d’achat originale par le consommateur. Pour obtenir des informations com-
plètes sur la garantie, consultez www.FranklinWater.com.
CONSIGNES DE SÉCURITÉ
Avant de commencer
Cet équipement doit être installé et entretenu par des techniciens qualifiés. Le non-res-
pect des codes électriques nationaux et locaux et des recommandations de Franklin
Electric peut entraîner un risque de choc électrique ou d’incendie, des problèmes de performance, ou une
panne de l’équipement.
Lisez et suivez attentivement les instructions pour éviter toute blessure ou tout dommage matériel. Ne
démontez pas et ne réparez pas l’appareil si ces opérations ne sont pas décrites dans le présent manuel.
Le non-respect des procédures d’installation et d’utilisation et de tous les codes en vigueur peut entraîner
les risques suivants:
Risque de blessure grave ou de mort par électrocution.
• Brancher le moteur à la mise à la terre avant de brancher au courant principal.
• Pour réduire le risque de choc électrique, débranchez l’alimentation avant de travailler sur le système ou autour de celui-ci. Plu-
sieurs interrupteurs d’isolement peuvent être nécessaires pour décharger l’équipement avant de procéder à son entretien.
• Raccorder le système de pompe en respectant la tension indiquée. Suivre les instructions de ce manuel pour le branchement du
moteur au réseau principal.
• Vérifiez les codes locaux d'électricité et de bâtiment avant l'installation. L'installation doit être conforme à la réglementation ainsi
qu'au NEC (Code américain de l’électricité) le plus récent et l’OSHA (loi sur la santé et la sécurité au travail des États-Unis).
• Ne pas utiliser le moteur dans une zone de baignade.
Risque de blessure, de choc électrique ou de dégâts matériels.
• Cet équipement ne doit pas être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou cognitives
réduites, ou par des personnes n’ayant pas l’expérience ou l’expertise appropriée, sauf si ces personnes sont supervisées ou ont
reçu des instructions à cet effet. Les enfants ne doivent pas utiliser l’équipement ni jouer avec l’appareil ou dans sa proximité
immédiate.
• L’utilisation de cet équipement nécessite les instructions d’installation et d’utilisation détaillées fournies dans le présent manuel à
utiliser avec ce produit. Lisez le manuel intégralement avant de procéder à l’installation et à l’utilisation du produit. L’utilisateur
final doit recevoir et conserver le manuel pour consultation ultérieure. Garder les étiquettes de sécurité propres et en bon état.
Garder la zone de travail propre, bien éclairée et dégagée.

INSTALLATION
Installation typique
16
INSTALLATION
Installation typique
Risque de dommages à la pompe ou d’autres équipements.
• Le moteur de cette pompe est garanti par le fabricant. En cas de panne il doit être renvoyé à un revendeur agréé pour examen et
élimination. La garantie du produit sera annulée si les réparations sont effectuées par un centre de service non autorisé.
• Installer la pompe quand le puits à été préparé adéquatement. L’eau d’un puits qui n’a pas été développe comme il se doit contient
les matières abrasives qui pourraient endommager la pompe.
• Vérifier si le puits est assez profond pour pouvoir y installer la pompe au moins à 5 pieds (1.5 m) au-dessus du fond.
• Ne placez pas la pompe sous les perforations du carter ou le tamis du puits à moins qu'il n'y ait un débit d'eau suffisant sur le
moteur à des fins de refroidissement.
• Déterminer, d’après les records d’installation du foreur, où la pompe doit être installée en tenant compte du niveau statique de
l’eau et du niveau de tirage d’eau, au taux de pompage proposé.
Réservoir à pression
Interrupteur à pression
Vanne
Tuyau de service
Manomètre à pression
Soupape de sûreté à pression
Voir shéma
de câblage
Soupape de retenue
Joint d’étanchéite hygiénique ou
adapteur pour puits sans fosse
Tuyau de décharge
Câble submersible
Soupape de retenue à ressort
(Selon les recommandations du fabricant)
Câble de sécurité
Tuyan de
refoulement Câble électrique
(fixé au tuyau avec du ruban ou collier de serrage tous les 10 pieds/3 mètres)
Paro du puits
Soupape de retenue à ressort à la décharge de la pompe
Pompe submersible
Tamis d’aspiration
Moteur
Tamis du puits ou perforations
de la paroi
Note: Installer la pompe au moins à 5 pieds
au-dessus du fond du puits et au-dessus du
tamis ou les perforations de la paroi.
Intercepteur de couple

INSTALLATION
Information Électrique
17
Information Électrique
Utiliser les services d'un électricien compétent. Tous les raccordements doivent être faits selon le code
national et local d’électricité. Suivre les instructions de la trousse de raccordement pour câble.
1. Vérifier si l’alimentation électrique correspond avec les indications donnes sur le moteur.
• Pour les pompes 3 files, monophasées, vérifiez l’alimentation électrique de la boîte de contrôle.
2. Installez un sectionneur à fusibles ou un coupe-circuit.
3. Mettez la pompe et le panneau de distribution à la terre avec le conducteur vert du moteur.
4. Pour les pompes à 2 fils, faites des
connexions de câblage.
5. Pour les pompes 3 files, monophasées,
faites des connexions de câblage et ins-
tallez une boîte de contrôle.
• Installer dans un endroit protégé de la
pluie, neige, et des températures éle-
vées et sous 14 °F (-10 °C).
• Consultez le schéma dans la boite de
contrôle.
• Installer un contacteur magnétique
si l’interrupteur à pression n’est pas
suffisante pour la capacité élec-
trique du moteur. L’interrupteur à
pression serait alors utilisé dans un
circuit pilote afin de contrôler le
contacteur.
6. Pour les pompes triphasées, faites des
connexions de câblage et installez un
démarreur magnétique équipé d’élé-
ments chauffants à déclenchement
rapide, d'une surcharge réglable électro-
niquement, d'un démarrage progressif ou
d'un VFD de la bonne puissance..
7. Pour les moteurs triphasées, installez
un paratonnerre le près de la tête de
puits.
8. Testez l'unité. Soutenir la coquille de
pompe et y donner momentanément
du courant.
9. Vérifiez que la rotation de la pompe est
dans le sens horaire quand regardant
par la décharge de la pompe.
• Pour les moteurs triphasées, inter-
changer deux des conduits pour
moteur du démarreur magnétique
pour modifier la rotation.
10. Apposer les étiquettes de la pompe et
de moteur dans la boîte du coupe circuit pour références futures.
Arrivée alimentation
électrique monophasée
Moteur submersible monophasé
Câble submersible
Interrupteur à pression
Coupe-circuit ou
disjoncteur à fusible
Schéma Câblage Pompe 2 Fils Monophasée
Coupe-circuit ou
disjoncteur à fusibles
Interrupteur à pression (pour circuit pilote)
si un contacteur magnétique est utilisé
pour le démarrage.
Moteur monophasé
submersible
Rouge
Jaune
Noir
Arrivée alimentation
électrique monophasé
Interrupteur à pression (pour interruption directe)
ou un contacteur magnetique avec circuit pilote
Boìte de contrôle monophasée
Note: L’ordre des couleurs rouge, jaune et noir peut varier d’une boîte de contrôle à l’autre.
Toujours raccorder les fils avec la couleur équivalente.
L1 L2 R YB
Schéma De Cablage Pour Pompe 3 Fils Monophasée
Schéma De Câblage Pour Pompe 3 Fils Triphasée
Arrivée alimentation
électrique triphasée
Moteur submersible triphasé
Coupe-circuit ou
disjoncteur à fusibles
Interrupteur à pression
Contacteur magnétique avec
protection à tous les 3 conducteurs,
possédant des protection appropriée
contre les surcharges.

INSTALLATION
Installation Physique
18
Installation Physique
Consultez «Installation typique» page 16.
1. Vérifiez que les fils du moteur sont bien recouverts par le garde-fil fournit avec la pompe.
2. Installez un réservoir sous pression selon les recommandations du fabricant.
3. Attacher un câble de diamètre de 3/16 po à 1/4 po de sécurité d’acier à la pompe.
IMPORTANTE: Si vous utilisez un autre type de câble, vérifiez que le poids ne dépasse pas la limite.
4. Attacher du tuyau galvanisé de type 40 à la pompe pour les installations jusqu’à 600 pieds (180m).
• Pour des installations plus en profondeur, utilisez du tuyau type 40 pour les premiers 600 pieds
(180m) et du type 80 pour la balance qui se trouve au-dessus de 600 pieds (180m).
• Si du tuyau de plastique est utilisé, consultez les recommandations du fabricant pour la profondeur
et de la pression.
• Gardez les tuyaux propres et libres de débris et utilisez un enduit étanche à tous les raccords.
5. Installer les valves de retenues du système.
IMPORTANTE: Installer seulement les clapets de retenue à scellement positif. Ne jamais utiliser les
clapets de retenues de type «à bascule».
• Pour les installations de plus de 100 pieds (60m), installez des clapets anti-retours sur la conduite
d’eau et ce à chaque intervalle de 100 pieds (60m) ou selon les spécifications du manufacturier.
N'installez pas plus que le nombre recommandé de clapets de retenues.
• Installez un clapet anti-retour sur la conduite à une distance de 25 pieds de la pompe et sous le plus
bas niveau de soutirage de la source d’eau.
• Si le code local du bâtiment le permet, installez un clapet anti-retour entre la tête du puits et le
réservoir pressurisé.
• Les pompes submersibles de 4 po avec une décharge de 1-1/4 po ou 2 pouces (5 cm) ont un clapet
anti-retour à clapet amovible à ressort. Consultez «Entretien» page 19 pour retirer la valve pour le
retour.
6. Installer un amortisseur de couple juste au dessus de la pompe.
7. Attacher le câble électrique de descente avec des colliers de serrage ou du ruban approprié a tous les 10
pieds (3m).
• Prendre soin de ne pas égratigner ou pincer le câble contre la paroi du puits.
• Gardez le câble lâche lorsque vous utilisez un tuyau de plastique pour permettre l'étirement.
• Servir d’un ohmmètre ou d’un mégamètre pour procéder à des essais de continuité et d’isolation.
8. Installer la pompe au moins à 5 pieds (1.5m) au dessus du fonds du puits et au-dessus du tamis ou les
perforations de la paroi.
9. Testez le puits. Consultez «Vérification du puits» page 19.
10. Installer un joint d'étanchéité hygiénique ou un couvert d'adaptateur pour puits sans fosse au-dessus
du puits. Consultez les recommandations du manufacturier.

ENTRETIEN
Vérification du puits
19
Vérification du puits
1. Installez une vanne partiellement ouverte à l'extrémité du tuyau.
2. Démarre la pompe et ouvrir lentement la vanne pour obtenir le débit maximal.
3. Si l’eau à la décharge n’est pas claire dans 30 minutes, arrêter la pompe et prendre les moyens néces-
saires pour corriger la situation.
4. Fermer la vanne jusqu’à l’obtention maximale du débit d’eau requis.
5. S’assurer que la sortie de la pompe à ce niveau de réglage n’est pas supérieure au rendement du puits
en surveillant le niveau de tirage d’eau reste stable au débit d’eau maximal requis.
• Consultez «Faible rendement du puits» page 19.
Faible rendement du puits
1. Installer une pompe plus petite. Référez à votre dépositaire pour le dimensionnement.
2. Installer une longueur additionnelle de tuyau pour descendre la pompe plus bas dans le puits.
3. Installer un mécanisme sensitif Pumptec mc de Franklin ou un capteur de marche à sec électronique
similaire.
4. Installer un contrôle pour niveau de liquide sans flotteur. Consultez aux instructions du manufacturier.
5. Installer une soupape de contrôle du débit dans la ligne de décharge avant l’interrupteur à pression.
Ceci limite la sortie à partir de la pompe.
6. Installer un interrupteur de basse pression.
ENTRETIEN
Le clapet anti-retour à clapet amovible à ressort
Utilisez une clé à queue en T (No de pièce 106964101), qui est commandée séparément, ou une pince à bec
effilé ordinaire pour retirer le clapet. Il est retiré en le tournant dans le sens horaire.
Pour réinstaller, serrez à 15 livres par pouce.
Risque de dommages à la pompe ou d’autres équipements.
• Ne jamais faire fonctionner la pompe si cette n'est pas complètement immergée dans l'eau, sinon la pompe et le moteur pour-
raient être endommagé.
• Note également que l'air formé dans la pompe peut provoquer une poche d'air, sous certaines conditions
Risque de dommages à la pompe ou d’autres équipements.
• Le liquide qui est vidé par la pompe peut faire tourner la pompe vers l'arrière. Si la pompe / le moteur démarre pendant ce temps,
la pompe pourrait être endommagée.
Assemblage de tige Une clé à queue en T

ENTRETIEN
Dépannage
20
Dépannage
Problème Causes probables Mesure corrective
La pompe refuse de
démarrer
Problème d’électricité Appeler le détaillant ou l’électricien.
Dispositif de protection a la
pompe en position arrêt
Vérifiez que les valves de retenues du système sont correctement installés ou
désinstallez le dispositif de protection anti-retour. Remettre en marche
l’interrupteur de basse pression (si installé).
Surcharge se déclenche Réinitialiser les surcharges et remettre en marche l’interrupteur de basse
pression (si installé).
La pompe ne donne
pas d’eau ou le débit
de la pompe est réduit
Écran du succion obstrué Nettoyer l' écran du succion.
Rendement insuffisant du puits Consultez «Faible rendement du puits» page 19.
Pompe usée Remplacez la pompe.
Bas voltage
Vérifier si l’alimentation électrique correspond avec les indications donnes
sur le moteur. Pour les pompes 3 files, monophasées, vérifiez l’alimentation
électrique de la boîte de contrôle.
Rotation inexacte (triphasé) Interchanger deux des conduits pour moteur du démarreur magnétique.
La pompe s’arrête et se
remet en marche trop
souvent
Baisse de pression excessive
entre l’interrupteur à pression
et le réservoir
Vérifiez le système pour une fuite de plomberie et corrigez si nécessaire.
Pression de mise ou d’arrêt en
marche trop haute
Suivez les instructions du fabricant pour régler correctement le cycle marche
/ arrêt du pressostat.
Le réservoir est surchargé d’eau Suivez les instructions du fabricant pour réinitialiser / établir le réglage de
pression d'air approprié pour le réservoir.
Les électrodes du contrôle pour
niveau de liquide sans flotteur
réglés trop prés
Suivez les recommandations du fabricant pour l'installation des électrodes
sur le contrôle de niveau.
Réservoir trop petit Installez le réservoir sous pression avec une membrane collée, une cellule à
air ou un sac d'eau.
L’interrupteur de sur-
charge se déclenche Problème d’électricité Appeler le détaillant ou l’électricien.
L’interrupteur à pres-
sion arrête et se remet
en marche rapidement.
L’interrupteur à pression trop
éloigné du réservoir à pression
Ajuster le chargeur d’air du réservoir, en suivant les recommandations du
manufacturier.
(Fonctionnement à
l’envers)
Pas clapet de retour ou un cla-
pet est déféctueux Installez un nouveau clapet de retenues qui n'est pas « à bascule ».
(Élévation vertical) Les chapets de retenue a été
percé Installer seulement les clapets de retenue à scellement positif
Coup de bélier
Un clapet de retenue est plus
élevé de 30 pieds du niveau
statique le plus bas ou un cla-
pet plus bas à une fuite
Fermer le système et consultez votre installateur pour corriger la situation.
Les chapets de retenue a été
percé Installer seulement les clapets de retenue à scellement positif
