Frigidaire FAC102P1A 10,000 User manual

1

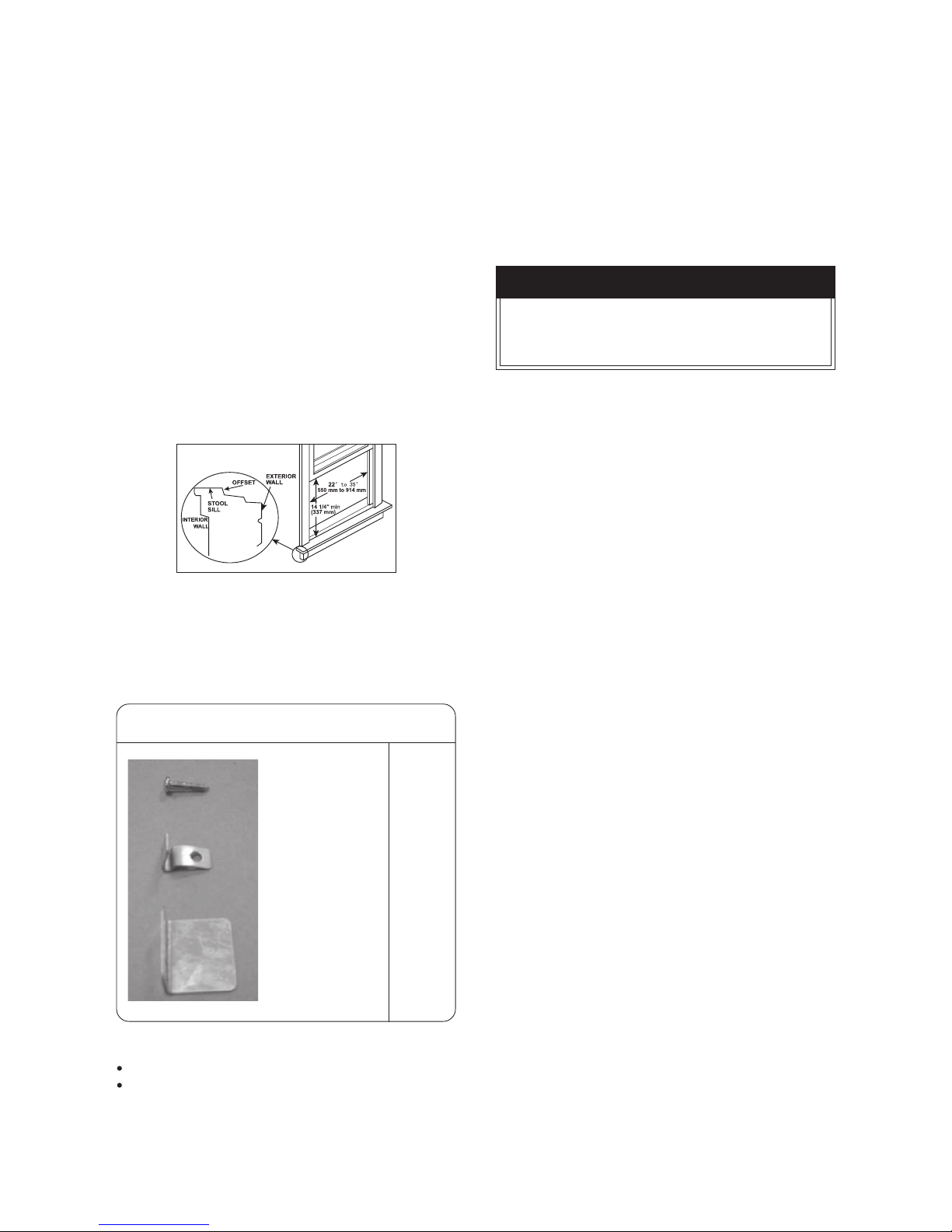

Installation Instructions
READ BEFORE INSTALLING UNIT
Compact II Window Mounting
Your air conditioner is designed to install in standard
double hung windows with opening widths of 23to 36
inches (584 mm to 914 mm) (FIG. 1)
Lower sash must open sufficiently to allow a clear vertical
opening of 14-1/2 inches (368 mm). Side louvers and the
rear of the AC must have clear air space to allow
enough airflow through the condenser, for heat removal.
The rear of the unit must be outdoors, not inside a
building or garage.
TOOLS NEEDED:
Phillips Screw Driver
Drill (If pilot holes are needed)
Qty.
3/4"screws 7
lock frame 2
sash lock 1
Mounting Hardware
When handling unit, be careful to avoid cuts
from sharp metal edges and aluminum fins on
front and rear coils.
NOTE: SAVE CARTON and these INSTALLATION
INSTRUCTIONS for future reference. The carton is the
best way to store unit during winter, or when not in use.
Some assembly is required. Please read these instructions
carefully.
CAUTION
P/N 66129901166

2
How to Install
NOTE: Top Rail and Sliding Panels at each side are
offset to provide the proper pitch to the rear of (5/16").
This is necessary for proper condensed water utilization
and drainage. If you are not using the Side Panels for
any reason, this pitch to the rear must be maintained!
Place unit on floor, a bench or a table. There is a
Left and Right Window Filler Panel - be sure to
use the proper panel for each side.When installed
the flange for securing the panel in place to the window sill
will be facing into the room.
A. Hold the
Accordion
Panel in one
hand and
gently pull
back the
center to free
the open end.
See Figure 2.
B. Slide the free end (“I”section) of the panel into the
cabinet as shown in Figures 3A, 3B & 4. Slide the
panel down. Be sure to leave enough space to slip the
top and bottom of the frame into the rails on the cabinet.
C. Once the panel
has been
installed on the
side of the
cabinet, make
sure it sits
securely inside
the frame
channel by
making slight
adjustments. Slide the top and bottom ends of the frame
into the top and bottom rails of the cabinet. Figure 5.
D. Slide the panel all the way in and repeat on the other
side.
NOTE: If storm window blocks AC, see FIG. 14.
Keep a firm grip on the air conditioner, carefully
place the unit into the window opening so the
bottom of the air conditioner frame is against the
window sill (FIG. 6 & FIG. 6A). Carefully close the
window behind the top rail of the unit.
Extend the side panels out against the window
frame (FIG. 7).
1
2
3
FIG. 2
FIG. 3A
FIG. 3B FIG. 7
FIG. 5
FIG. 4
FIG. 6
FIG. 6A

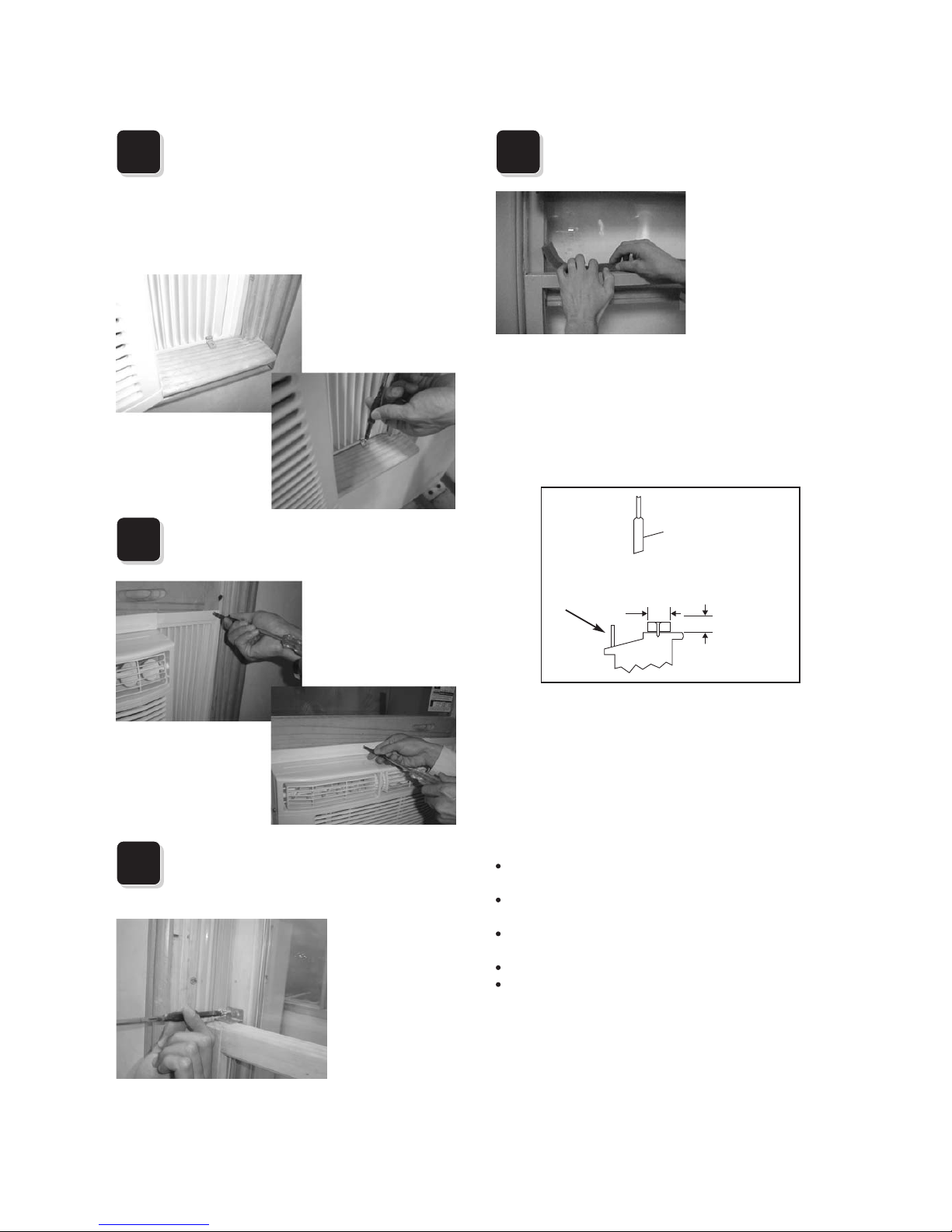

Place the frame lock between the frame
extensions and the window sill as shown
(Fig.8).Drive 3/4”(19 mm) locking
screws through the frame lock and into the sill
(FIG.9).NOTE: To prevent window sill from
splitting,drill 1/8”(3 mm) pilot holes before
driving screws.
Drive 1/2”(13 mm) locking screws
through frame holes into window sash
(FIG.10/11).
To secure lower sash in place,attach right
angle sash lock with 3/4”(19 mm) screw
as shown (FIG.12).
Cut foam seal and insert in the space
between the upper and lower sashes
(FIG.13).
3
4
5
FIG. 12
FIG. 13
If AC is Blocked by Storm
Window
Add wood as shown in FIG.14,or remove storm
window before air conditioner is installed.
If StormWindow Frame must remain,be sure the
drain holes or slots are not caulked or painted
shut.Accumulated RainWater or Condensation
must be allowed to drain out.
Removing AC From
Window
*TurnAC off,and disconnect power cord.
*Remove sash seal from between windows,
and unscrew sash lock.
*Remove screws installed through frame and
frame lock.
*Close (slide) side panels into frame.
*Keeping a firm grip on air conditioner,raise
sash and carefully“rock”air conditioner
backward to drain any condensate water in
base of unit.Be careful not to spill any
remaining water while lifting unit from
window.Store partsWITH air conditioner.
FIG. 10
6
7
SASH
STORM WINDOW
FRAME
OR OTHER
OBSTRUCTION
BOARD
THICKNESS
AS REQUIRED,
FOR PROPER
PITCH TO
REAR, ALONG
ENTIRE SILL.
FASTEN WITH
NAILS OR
SCREWS.
FIG. 14
FIG. 8
FIG. 9
FIG. 11
1 1/2” MIN
(38 mm)

1
Instrucciones de Instalación
Leerlas antes de instalar la unidad
Montaje de Compact II Window
Su aire acondicionado (AA) es diseñado para instalarse
en las ventanas de guillotina estándar con el ancho de
23a 36 pulgadas (584 mm a 914 mm) (figura 1).
El marco inferior debe abrirse suficientemente para dejar
una apertura libre vertical de 14 1/2 pulgadas (368 mm).
Las lumbreras laterales y del fondo del AA deben
tener libre espacio de aire para que suficiente flujo
de aire pueda cruzar el condensador, a exhalar el
calor. El fondo de la unidad debe estar al aire libre, y
no dentro de un edificio o garage.
Herramientas necesarias:
Destrornillador de estrella (tipo Phillips)
Taladro (en caso que se necesiten agujeros de guía
Cant.
Tornillo de 3/4" 7
Bisagra para 2
el marco inferior
Bisagra para 1
el marco de la
ventana
Hardware de montaje
Cuando maneje la unidad, hay que ser cuidado
para evitar cortes de algún filo metálico y de aleta
de aluminio en la bobina de frente y postrera.
NOTA: GUARDE EL EMPAQUE Y ESTAS
INSTRUCCIONES. Este empaque de cartón es el más
indicato para almacenar su AA durante el invierno o
cuando no esté en uso.
Es necesario realizar un pequeño montaje. Haga el favor
de leer estas instrucciones atentamente.
Precaución
P/N 66129901166(sp)

2
1
2
3
FIG. 2
FIG. 3A
FIG. 3B FIG. 7
FIG. 5
FIG. 4
Instalación
Nota: El carril y panel corredizo en ambos lados son
para proporcionar una inclinación apropiada hacia la
parte de detrás (5/16"). Esto es necesario para
utilizar adecuadamente la agua condensada y para el
drenaje. Si usted no va a utilizar el panel lateral por
una y otra razón, ¡este declive hacia la parte trasera
debe mantenerse también!
Colocar la unidad en el suelo, en un banco o
mesa. Hay un Panel de Relleno de Ventana
derecho e izquierdo, asegúrese de usar siempre
el marco adecuado para cada lado. Asegúrese de
instalar el marco en el lado que le corresponde. De este
modo, el borde del marco donde se asegura al
antepecho de la ventana queda mirando hacia la
habitación.
B. Inserte el extremo del marco de relleno en el
gabinete del AA, como lo muestra las Figura 3A, 3B y
4. Deslize el marco. Asegúrese de dejar sufuciente
espacio para poner la parte superior e inferior del
marco en los carriles del gabinete.
A. Sostenga el
marco de
relleno y tire
suavemente
del acordeón
desde el
centro para
abrirlo. Ver
Figura 2.
C. Una vez el
marco esté
instalado a los
lados del
gabinete del
AA, asegúrese
de que no se
mueva. Haga
pequeños
ajustes,
moviendo el
marco superior e inferior a lo largo de los carriles. Ver
Figura 5.
D. Deslizar el panel hasta que se introduzca totalmente
y repita los mismo pasos al otro lado.
Nota: En caso de que la ventana anti-tempestad
bloquee el acondicionador de aire, Ver figura 14.
Agarre firmemente el aire acondicionado y
colóquelo en la ventana de modo que el marco
inferior de la unida quede encima del antepecho
de la ventana (Fig. 6 y Fig. 6A). Cierre la entana de modo
que quede detrás del carril superior de la unidad.
Extender el panel lateral hacia fuera contra el
marco de ventana. (Fig. 7)
DENTRO AFUERA
FONDO BARRA
VENTANA UMBRAL
FIG. 6
FIG. 6A

3
Coloque la bisagra para el marco inferior
entre el marco de estensión y el antepecho
de la ventana como se muestra en la Figura
8. Asegure la cerradura contra el antepecho de la
ventana con los tornillos de 3/4" (19 mm) para
prevenir que el antepecho de la ventaja se raje,
taladre 2 agujeros de or la cerradura de guía de 1/8"
(3mm) de taladrar los tornillos.
Talare los tornillios de 1/2” (13mm) a traves
del marco de la ventana utilizando los
agujeros en marco del AA. (Figura 10/11)
Para asegurar el marco inferior de la ventana,
asegure la bisagra para el marco de la
ventana con un tornillo de 3/4"(19 mm) como
se muestra en la Figura 12.
Cortar sello espumoso e insertarlo en el
espacio entre el marco superior y el inferior
(Fig.13)
Si el aire acondicionado está
bloqueado por la contraventana
Puede usar Madera como se muestra en la Figura 14,
o remueva la contraventana antes de contraventana
aire acondiconado.
Si el marco de la contraventana debe permanecer,
asegúrese de que los agujeros de drenaje not estén
cerrados debido a exceso de pintura o aislante. El
agua que se acumula por lluvia o condensación debe
drenar hacia afuera.
Como remover su aire
acondicionado de la ventana
Apagar el aire acondicionado y desconectar el
cable de la fuente de alimentación eléctrica.
Sacar sello de marcos de entre las ventanas y
desenroscar tornillos de seguridad.
Sacar los tornillos instalados a través de armazón
y la bisagra del armazón.
Acercar (deslizar) paneles laterales dentro del armazón.
Agarrando bien fuerte el aire acondicionado, elevar el
marco y cuidadosamente zarandear el aparato hacia
atrás para que salga el agua condensada remanente
en la base del aparato.Hay que tener mucho cuidado
de no derramar alguna agua remanente mientras
elevando el aparato desde la ventana. Almacenar las
piezas JUNTO CON el aire acondicionado.
FIG. 8
FIG. 9
FIG. 10
FIG. 11
FIG. 12
FIG. 13
4
5
6
7
marco
Marco de la
contraventana u
otra moldura
El grueso de
tabla requerido
para declive
adecuado hacia
parte trasera a
lo largo ede
todo el
antepecho. Fije
con clavos o
tornillos.
FIG. 14
1 1/2” MIN
(38 mm)

1
Instructions d’Installation
VEUILLEZ LIRE CE MANUEL AVANT L’INSTALLATION
Installation pour la fenêtre Compact II
Votre climatiseur est conçu pour être installé dans une
fenêtre guillotine (à translation verticale) de taille standard
avec une ouverture de 23à 36 pouces (584 mm à 914 mm)
(FIG. 1).
Le vantail inférieur doit s’ouvrir suffisamment pour laisser une
ouverture verticale de 14-1/2 pouces (368 mm). Les grilles
latérales et le derrière du climatiseur doivent laisser un
espace suffisant pour un flux d’air à travers le
condensateur, et l’évacuation de la chaleur. Le derrière
du climatiseur doit être à l’extérieur et pas à l’intérieur du
bâtiment ou du garage.
OUTILS NECESSAIRES:
Tournevis type Phillips
Perceuse (Si vous avez besoin de percer des trous)
Qté.
3/4" vis 7
Serrure de cadre 2
Serrure de 1
vantail
Matériel de fixation
En manipulant l’appareil, faites attention d’éviter
des coupures par les bords métalliques et les
bobines en avant et arrière en aluminium.
NOTE: GARDEZ LE CARTON et ces IN-
STRUCTIONS D’INSTALLATION pour une future
référence. Le carton peut s’appliquer pour préserver
l’appareil en hiver, ou quand il n’est pas utilisé.
Il faut effectuer l’assemblage. Veuillez lire ces instruc-
tions soigneusement.
PRECAUTION
P/N 66129901166(sp)

2
1
2
3
FIG. 2
FIG. 3A
FIG. 3B FIG. 7
FIG. 5
FIG. 4
Comment Installer
NOTE: La Glissière supérieure et les panneaux
coulissants de chaque côté sont décalés pour
fournir l’espace nécessaire à l’arrière de (5/16").
Ceci est nécessaire pour l’utilisation et le drainage
correcte de l’eaux condensée. Si vous n’utilisez
pas les panneaux latéraux pour une raison ou une
autre, cette espace à l’arrière doit être maintenue.
Mettez l’appareil par terre, sur un banc ou sur
une table. Il y a à droite et à gauche un
panneau de filtration- Soyez sûre d’utiliser le
panneau correcte pour chaque côté. Une fois installée,
la bride pour sécuriser le panneau en place au bord de
la fenêtre sera vers l’intérieur de la chambre.
B. Faites glisser le bout libre (section “I”) du panneau
dans le boîtier. Voir Figures 3A, 3B & 4. Faites
glisser le panneau vers le bas. Assurez-vous de
laisser un espace suffisant pour faire glisser le
haut et le bas du panneau dans les rails du boîtier.
A. Maintenez le
panneau
accordéon
dans une
main et retirez
doucement le
centre avec
l’autre main
pour libérer le
bout ouvert.
Voir Figure 2.
C. Une fois le
panneau est
installé sur le
côté du boîtier,
vérifiez s’il
s’enfonce bien
dans la buse
du cadre en
faisant des
ajustements
nécessaires.
Faites glisser les bouts d’en haut et d’en bas du
cadre dans la partie supérieure et la partie
inférieure du boîtier. Figure 5.
D. Faites glisser entièrement le panneau et répétez la
même chose avec l’autre côté.
NOTE: Si la contre-fenêtre bloque le climatiseur,
veuillez voir FIG. 14.
Maintenez bien le climatiseur, placez le
soigneusement dans l’ouverture de la fenêtre
de façon à avoir le bas du cadre du
climatiseur contre le bord de la fenêtre (FIG.6 & FIG.6A).
Fermez soigneusement la fenêtre derrière le rail
supérieur de l’appareil.
Prolonger les panneaux latéraux contre le
cadre de la fenêtre (FIG. 7).
Int rieur Ext rieur
Rail de socle
Appui de fen tre
FIG. 6
FIG. 6A

3
Placez la serrure du cadre entre les exten-
sions du cadre et le bord de la fenêtre comme
indiqué (Fig. 8). Faites tourner 3/4" (19 mm)
les vis de blocage à travers la serrure du cadre et
dans le bord de la fenêtre (FIG. 9). NOTE: Pour éviter
d'endommager le bord de la fenêtre, percer des trous
1/8" (3 mm) avant de serrer les vis.
Faites tourner 1/2" (13 mm) les vis de serrure
à travers les trous du cadre dans le vantail de
fenêtre.
Pour sécuriser le vantail inférieur de la fenêtre
dans sa place, attachez l'angle de blocage
pour vantaux avec un vis de 3/4" (19 mm)
(FIG. 12).
Découpez le ruban d'étanchéité et l'insérez
dans l'espace entre le vantail supérieur et le
vantail inférieur de la fenêtre (FIG. 13).
Si le Climatiseur est Bloqué
par la Contre-fenêtre
Ajoutez du bois comme indiqué sur la FIG. 14, ou bien
enlever la contre-fenêtre avant d'installer le
climatiseur.
Si la contre-fenêtre doit rester, assurez vous de ne
pas emboucher ou bien peindre le trou d'écoulement.
L'eau de pluie et de condensation doivent s'évacuer
par là.
Enlevez le Climatiseur de la
Fenêtre
Fermer l'appareil, et enlevez le cordon
d'alimentation électrique.
Enlever le ruban d'étanchiéte entre les vantails et
devisser la serrure de sécurite.
Enlever les vis fixés à travers le cadre et la serrure
du cadre.
Fermer (glisser) les panneaux latéraux sur le cadre.
Saisissez bien le climatiseur, soulevez le vantail et
remuer doucement l'appareil vers l'arrière pour
évacuer toute eau condensée dans le bas de
l'appareil. Evitez de répandre de l'eau en enlevant
l'appareil de la fenêtre. Arranger les pièces AVEC
le climatiseur.
FIG. 8
FIG. 9
FIG. 10
FIG. 11
FIG. 12
FIG. 13
Vantail de fenêtre
Contre-fenêtre
ou autre
obstacle
Epaisseur
nécessaire du
bord pour un
espace
adéquat
derrière tout le
long de la
fenêtre. Fixez
avec des clous
ou des vis.
FIG. 14
4
5
6
7
1 1/2” MIN
(38 mm)
