Fromm&Starck STAR ATFE 12 User manual

STAR_ATFE_12
BEDIENUNGSANLEITUNG
INSTRUKCJA OBSŁUGI
NÁVOD K POUŽITÍ
MANUEL D´UTILISATION
ISTRUZIONI PER L‘USO
MANUAL DE INSTRUCCIONES
CORNER ELECTRIC SIT STAND DESK FRAME
expondo.de
USER MANUAL

DE
Produktname:
ELEKTRISCHER ECKTISCHRAHMEN
EN
Product name:
CORNER ELECTRIC SIT STAND DESK FRAME
PL
Nazwa produktu:
NAROŻNA RAMA BIURKA ELEKTRYCZNEGO
CZ
Název výrobku
ROHOVÝ RÁM PRO ELEKTRICKÝ STŮL
FR
Nom du produit:
PIÈTEMENT DE BUREAU D‘ANGLE ASSIS-DEBOUT ÉLECTRIQUE
IT
Nome del prodotto:
TELAIO PER SCRIVANIA ANGOLARE ELETTRICO REGOLABILE IN ALTEZZA
ES
Nombre del producto:
ESTRUCTURA ELÉCTRICA REGULABLE EN ALTURA PARA ESCRITORIO
ESQUINERO
HU
Termék neve
ELEKTROMOSAN ÁLLÍTHATÓ ÍRÓASZTAL SAROKKERETE
DA
Produktnavn
HJØRNERAMME TIL ELEKTRISK SKRIVEBORD
DE
Modell:
STAR_ATFE_12
EN
Product model:
PL
Model produktu:
CZ
Model výrobku
FR
Modèle:
IT
Modello:
ES
Modelo:
HU
Modell
DA
Model
DE
Hersteller
expondo Polska sp. z o.o. sp. k.
EN
Manufacturer
PL
Producent
CZ
Výrobce
FR
Fabricant
IT
Produttore
ES
Fabricante
HU
Termelő
DA
Producent
DE
Anschrift des Herstellers
ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
EN
Manufacturer Address
PL
Adres producenta
CZ
Adresa výrobce
FR
Adresse du fabricant
IT
Indirizzo del produttore
ES
Dirección del fabricante
HU
A gyártó címe
DA
Producentens adresse

Technische Daten
Beschreibung
des Parameters
Wert
des Parameters
Bezeichnungen des Produktes
ELEKTRISCHER ECKTISCHRAHMEN
Modell
STAR_ATFE_12
Versorgungsspannung [V~] /
Frequenz [Hz]
230/50
Nennleistung [W]
450
Schutzklasse
II
Abmessungen (Breite x Tiefe x
Höhe) [mm]
Linke Seite: 1160x680x600
Rechte Seite: 1160x680x600
Gewicht [kg]
36
Anzahl der Schreibtischbeine
3
Max. Belastung [kg]
150
Einstellbereich der Höhe
[mm]
600-1250
Einstellbereich der Breite
[mm]
Linke Seite: 1160-1860
Rechte Seite: 1160-1860
Maximaler Anhub [mm]
650
Arbeitszyklus*: in Betrieb /
Pause [min.]
2/18
Maximale
Einstellungsgeschwindigkeit
[mm/s]
38
*ACHTUNG: Nach jeweils 2 Minuten Dauerbetrieb des Motors muss eine Pause von
mindestens 18 Minuten eingelegt werden, damit das Gerät abkühlen kann.
1. Allgemeine Beschreibung
Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen.
Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der
neuesten Technologien und Komponenten und unter Einhaltung der höchsten
Qualitätsstandards entwickelt und hergestellt.
VOR BEGINN DER ARBEITEN IST DIESE
BETRIEBSANLEITUNG SORGFÄLTIG
ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät
gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die
technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten
Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die
Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der
Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das
Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

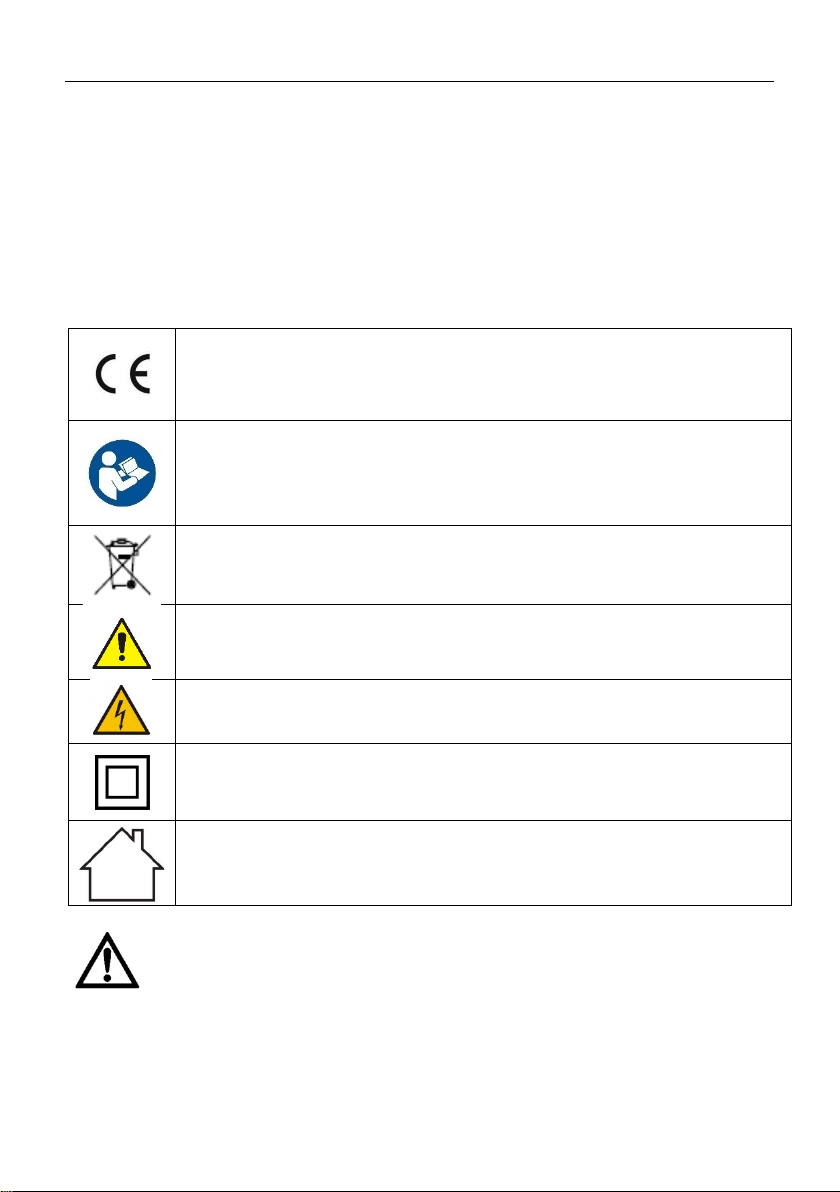

Erläuterung der Symbole
Das Produkt entspricht den Anforderungen der einschlägigen
Sicherheitsnormen.
Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
Recycelbares Produkt.
ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer
jeweiligen Situation
(allgemeines Warnzeichen).
ACHTUNG! Warnung vor elektrischer Spannung!
Schutzklasse II / Schutz durch doppelte Isolierung.
Nur zur Verwendung in geschlossenen Räumen.
ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der
Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des
Produkts abweichen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen
Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.
2. Anwendungssicherheit
ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die
Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren
Verletzungen oder zum Tod führen.
Der Begriff ”Gerät” oder „Produkt“ in der Gebrauchsanweisung bezieht sich auf:
ELEKTRISCHER ECKTISCHRAHMEN.
2.1. Elektrische Sicherheit
a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt
sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und
passende Steckdosen vermindern das Risiko eines Stromschlags.
b) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
c) Benutzen Sie das Netzkabel nicht zweckentfremdet. Benutzen Sie das Kabel
nicht, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten
Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
d) Falls die Nutzung des Geräts in einer feuchten Umgebung nicht verhindert
werden kann, muss ein Fehlerstrom-Schutzschalter (RCD) verwendet werden.
Die Verwendung eines RCDs verringert das Risiko eines Stromschlags.
e) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist
oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel
sollte von einem qualifizierten Elektriker oder vom Kundendienst des
Herstellers ersetzt werden.
f) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere
Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät
nicht auf nassen Oberflächen.
2.2. Sicherheit am Arbeitsplatz
a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung
oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des
Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen
Sie Ihren gesunden Menschenverstand.
b) Falls Beschädigungen an dem Gerät festgestellt werden oder
Unregelmäßigkeiten bei dem Betrieb, muss das Gerät umgehend

ausgeschaltet werden und dieser Umstand muss einer autorisierten Person
mitgeteilt werden.
c) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden
Sie sich an den Kundendienst des Herstellers.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers
durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!
e) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder
Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden
Geräte zu löschen.
f) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät
an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit
übergeben werden.
g) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der
Reichweite von Kindern auf.
h) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch an
andere Gebrauchsanweisungen.
2.3. Persönliche Sicherheit
a) Das Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit
eingeschränkten psychischen, sensorischen und geistigen Funktionen oder
ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es
sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person
beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Gerät zu
bedienen ist.
b) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu
ihrem Benutzen fähig und entsprechend geschult sind und die diese
Bedienungsanleitung gelesen und verstanden haben und im Rahmen der
Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
c) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
2.4. Sichere Verwendung des Geräts
a) Überlasten Sie das Gerät nicht. Verwenden Sie Werkzeuge, die für die
Anwendung geeignet sind. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für
die es entwickelt wurde, besser und sicherer.
b) Benutzen Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht korrekt
funktioniert (sich nicht ein- und ausschalten lässt). Geräte, die nicht über einen
Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben
werden und müssen repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs-
und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahme
verringert das Risiko eines versehentlichen Einschaltens.

d) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und
Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind.
Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr
dar.
e) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz,
ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse
in Bauteilen und Komponenten oder andere Zustände, die den sicheren
Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung
lassen Sie das Gerät vor der Benutzung reparieren.
f) Halten Sie das Gerät von Kindern fern.
g) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter
ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies
gewährleistet eine sichere Verwendung.
h) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die
werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht
gelöst werden.
i) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind
die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu
berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
j) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung
während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der
Antriebskomponenten und damit zur Beschädigung des Geräts führen.
k) Bewegliche Teile oder Zubehör dürfen nicht berührt werden, sofern das Gerät
nicht ausgeschaltet ist.
l) Das Verschieben, Verstellen und Drehen des Geräts bei laufendem Betrieb sind
untersagt.
m) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung
von Schmutz zu verhindern.
n) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und
Wartung dürfen ohne Aufsicht von Erwachsenen nicht von Kindern
durchgeführt werden.
o) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter
oder Bauweise des Geräts zu modifizieren.
p) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
q) Überlasten Sie das Gerät nicht.
r) Die Überschreitung der zulässigen Belastung kann zu Beschädigungen des
Produkts führen.
s) Eine unsachgemäße Verwendung des Produkts, wie z. B. das Sitzen auf einer
Tischplatte, kann eine Beschädigung des Produkts und/oder Verletzungen zur
Folge haben.
t) Das Sitzen auf der Tischplatte ist untersagt, um schwerwiegende Verletzungen
zu vermeiden.

u) Es ist verboten, sich während der Einstellung unter der
Schreibtischkonstruktion zu bewegen oder darunter zu liegen. Es ist untersagt,
sich auf das Schreibtischgestell zu setzen oder darauf zu stehen. Während der
Einstellung muss mit besonderer Vorsicht vorgegangen werden.
v) Es muss regelmäßig überprüft werden, ob der Einstellungsmechanismus des
Schreibtischs korrekt funktioniert und eventuelle Hindernisse, die die
effiziente Höheneinstellung blockieren, müssen beseitigt werden.
w) Es muss darauf geachtet werden, dass die verlegten Kabel sowie die
Anschlüsse und Stecker die Verwendung des Produkts nicht beeinträchtigen.
x) Während der Einstellung der Schreibtischhöhe muss sichergestellt werden,
dass die verlegten Kabel ausreichend lang sind. Zu kurze Kabel und Anschlüsse
können die Höheneinstellung erschweren oder andere Geräte beschädigen.
ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für
den Benutzer beim Umgang mit dem Gerät trotz angemessener
Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher
Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es
wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand
walten zu lassen.
3. Nutzungshinweise
Das Produkt ist für das Halten und die Höheneinstellung des Schreibtischblattes
bestimmt.
Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der
Benutzer.
3.1. Beschreibung des Geräts
Teileliste

Nr.
Abbildung
Name
Anzahl
1
Langer Standfuß
2
2
Kurzer Standfuß
1
3
Hubsäule
3
4
Linke Seitenstütze
1
5
Mittlere
Seitenstütze
1
6
Rechte
Seitenstütze
1
7
Linker Querbalken
1
8
Rechter
Querbalken
1
9
Kabelkanal
2
10
Steuerkasten
1
11

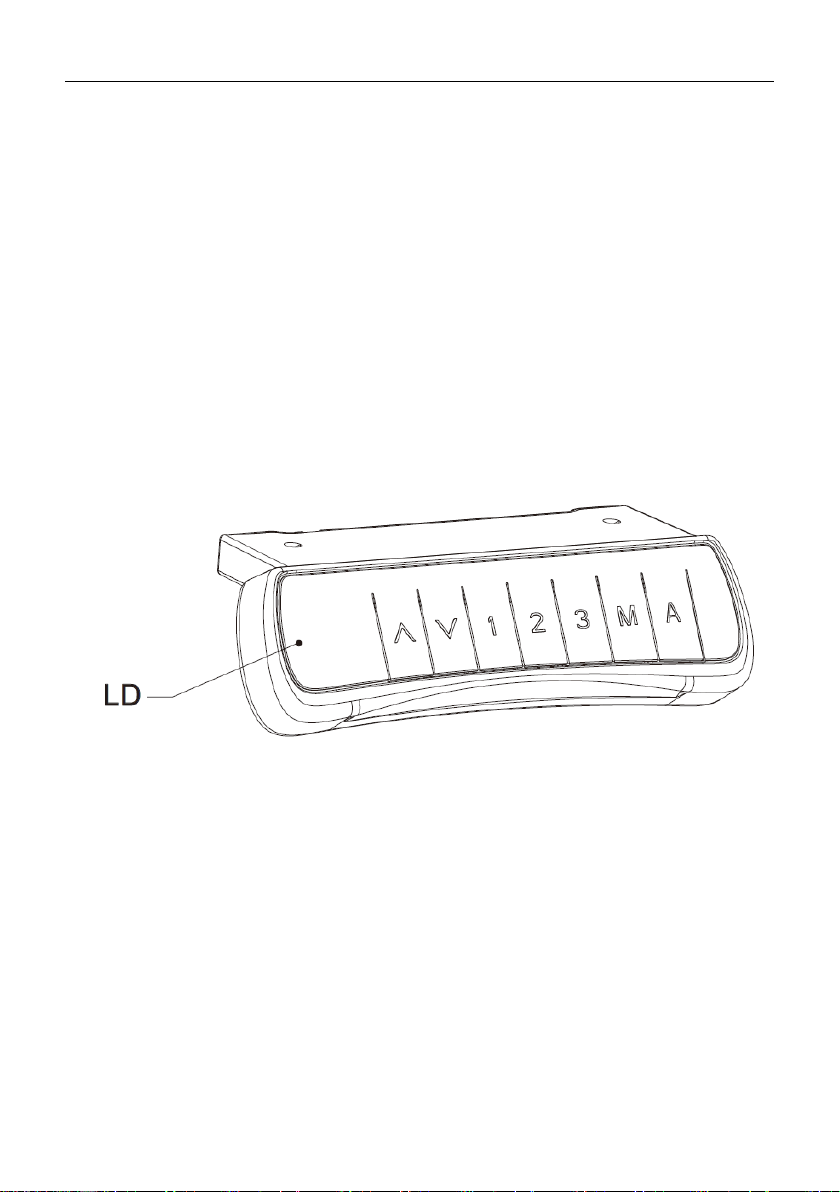

Steuerung
1
12
Versorgungsleitung
1
13
Signalkabel
1
14
Schraube für
Steuerfeld
2
Zubehörliste
Nr.
Abbildung
Typ
Anzahl
A
M6
6

B
M6
8
C
M6
12
D
M6
20
E
St4.2
24
F
Innensechskantschlüssel
4x4mm
1
3.2. Vorbereitung für den Betrieb
POSITIONIERUNG DES GERÄTS
Die Umgebungstemperatur darf 40°C und die relative Luftfeuchtigkeit darf 85 %
nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute
Luftzirkulation gewährleistet ist. Das Gerät muss von heißen Oberflächen
ferngehalten werden. Das Gerät muss immer auf einer ebenen, stabilen, sauberen,
feuerbeständigen und trockenen Oberfläche verwendet werden.
Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht
werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den
Angaben auf dem Typenschild übereinstimmt!
ZUSAMMENBAU DES GERÄTS
Bevor der Zusammenbau des Geräts begonnen wird, muss eine entsprechende
Fläche vorbereitet und abgesichert werden. Die Verwendung einer Schutzmatte
oder -unterlage wird empfohlen, um Kratzer auf dem Fußboden oder Produkt zu
vermeiden.
Schritt 1
I. Die Querbalken (7) und (8) montieren.
