Fromm&Starck STAR DESK 24 User manual

STAR_DESK_24 | STAR_DESK_25
BEDIENUNGSANLEITUNG
INSTRUKCJA OBSŁUGI
NÁVOD K POUŽITÍ
MANUEL D´UTILISATION
ISTRUZIONI PER L‘USO
MANUAL DE INSTRUCCIONES
MANUAL SIT-STAND DESKS
expondo.de
USER MANUAL

DE
Produktname:
SITZ-STEH-SCHREIBTISCH MIT MANUELLER
HÖHENVERSTELLUNG
EN
Product name:
MANUAL SIT- STAND DESKS
PL
Nazwa produktu:
BIURKO Z RĘCZNĄ REGULACJĄ WYSOKOŚCI
CZ
Název výrobku
PSACÍ STŮL S RUČNÍM NASTAVENÍM VÝŠKY - PRÁCE V SEDĚ A
STOJE
FR
Nom du produit:
BUREAU ASSIS-DEBOUT AVEC RÉGLAGE MANUEL
IT
Nome del prodotto:
SCRIVANIA REGOLABILE IN ALTEZZA CON REGOLAZIONE
MANUALE
ES
Nombre del producto:
BASTIDOR PARA MESA CON AJUSTE DE ALTURA MANUAL
HU
Termék neve
ÍRÓASZTAL MANUÁLIS MAGASSÁGÁLLÍTÁSSAL
DA
Produktnavn
SKRIVEBORD MED MANUEL HØJDEREGULERING
DE
Modell:
STAR_DESK_24
STAR_DESK_25
EN
Product model:
PL
Model produktu:
CZ
Model výrobku
FR
Modèle:
IT
Modello:
ES
Modelo:
HU
Modell
DA
Model
DE
Hersteller
expondo Polska sp. z o.o. sp. k.
EN
Manufacturer
PL
Producent
CZ
Výrobce
FR
Fabricant
IT
Produttore
ES
Fabricante
HU
Termelő
DA
Producent
DE
Anschrift des Herstellers
ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
EN
Manufacturer Address
PL
Adres producenta
CZ
Adresa výrobce
FR
Adresse du fabricant
IT
Indirizzo del produttore
ES
Dirección del fabricante
HU
A gyártó címe
DA
Producentens adresse

Technische Daten
Beschreibung
des Parameters
Wert
des Parameters
Bezeichnungen des Produktes
SCHREIBTISCH MIT MANUELLER
HÖHENEINSTELLUNG
Modell
STAR_DESK_24
STAR_DESK_25
Einstellbereich der Höhe
[mm]
730-1230 730-1230
Einstellbereich der Breite
[mm]
820-1300 820-1300
Max. zulässige Belastung [kg]
70
70
Hubgeschwindigkeit
[mm/Umdrehung]
10 10
Abmessungen [Breite x Tiefe x
Höhe; mm]
820 X 600 X 730 820 X 600 X 730
Gewicht [kg]
16,68
16,2
1. Allgemeine Beschreibung
Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen.
Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der
neuesten Technologien und Komponenten und unter Einhaltung der höchsten
Qualitätsstandards entwickelt und hergestellt.
VOR BEGINN DER ARBEITEN IST DIESE
BETRIEBSANLEITUNG SORGFÄLTIG
ZU LESEN UND ZU VERSTEHEN.
Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät
gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die
technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten
Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die
Qualität zu verbessern.
Erläuterung der Symbole
Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.

Recycelbares Produkt.
ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer
jeweiligen Situation
(allgemeines Warnzeichen).
Nur zur Verwendung in geschlossenen Räumen.
ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen
nur der Veranschaulichung und können in einigen Details vom
tatsächlichen Aussehen des Produkts abweichen.
Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen
Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.
2. Anwendungssicherheit
ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die
Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu
schweren Verletzungen oder zum Tod führen.
Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der
Gebrauchsanweisung bezieht sich auf den SCHREIBTISCH MIT MANUELLER
HÖHENEINSTELLUNG.
2.1. Sicherheit am Arbeitsplatz
a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung
oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des
Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen
Sie Ihren gesunden Menschenverstand.
b) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert,
wenden Sie sich an den Kundendienst des Herstellers.
c) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt
werden. Führen Sie Reparaturen nicht selbst durch!
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers
durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!

e) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät
an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit
übergeben werden.
f) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der
Reichweite von Kindern auf.
g) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch an
andere Gebrauchsanweisungen.
2.2. Persönliche Sicherheit
a) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem
Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen
Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.
b) Das Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit
eingeschränkten psychischen, sensorischen und geistigen Funktionen oder
ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es
sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person
beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Gerät zu
bedienen ist.
c) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu
ihrem Benutzen fähig und entsprechend geschult sind und die diese
Bedienungsanleitung gelesen und verstanden haben und im Rahmen der
Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
d) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand,
wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit
kann zu schweren Verletzungen führen.
e) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
2.3. Sichere Verwendung des Geräts
a) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz,
ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse
in Bauteilen und Komponenten oder andere Zustände, die den sicheren
Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung
lassen Sie das Gerät vor der Benutzung reparieren.
b) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter
ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies
gewährleistet eine sichere Verwendung.

c) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die
werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht
gelöst werden.
d) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind
die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu
berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
e) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung
von Schmutz zu verhindern.
f) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und
Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt
werden.
g) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter
oder Bauweise des Geräts zu modifizieren.
h) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
i) Die Überschreitung der zulässigen Belastung kann zu Beschädigungen des
Produkts führen.
j) Eine unsachgemäße Verwendung des Produkts, wie z. B. das Sitzen auf
einer Tischplatte, kann eine Beschädigung des Produkts und/oder
Verletzungen zur Folge haben. Das Sitzen auf der Tischplatte ist
untersagt, um schwerwiegende Verletzungen zu vermeiden.
k) Es ist verboten, sich während der Einstellung unter der
Schreibtischkonstruktion zu bewegen oder darunter zu liegen. Es ist
untersagt, sich auf das Schreibtischgestell zu setzen oder darauf zu
stehen. Während der Einstellung muss mit besonderer Vorsicht
vorgegangen werden.
l) Es muss regelmäßig überprüft werden, ob der
Einstellungsmechanismus des Schreibtischs korrekt funktioniert und
eventuelle Hindernisse, die die effiziente Höheneinstellung blockieren,
müssen beseitigt werden.
ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist,
besteht für den Benutzer beim Umgang mit dem Gerät trotz
angemessener Sicherheitsvorkehrungen und trotz der Verwendung
zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder
Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und
gesunden Menschenverstand walten zu lassen.

3. Nutzungshinweise
Das Produkt ist für das Halten und die Höheneinstellung des Schreibtischblattes
bestimmt.
Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der
Benutzer.
3.1. Beschreibung des Geräts

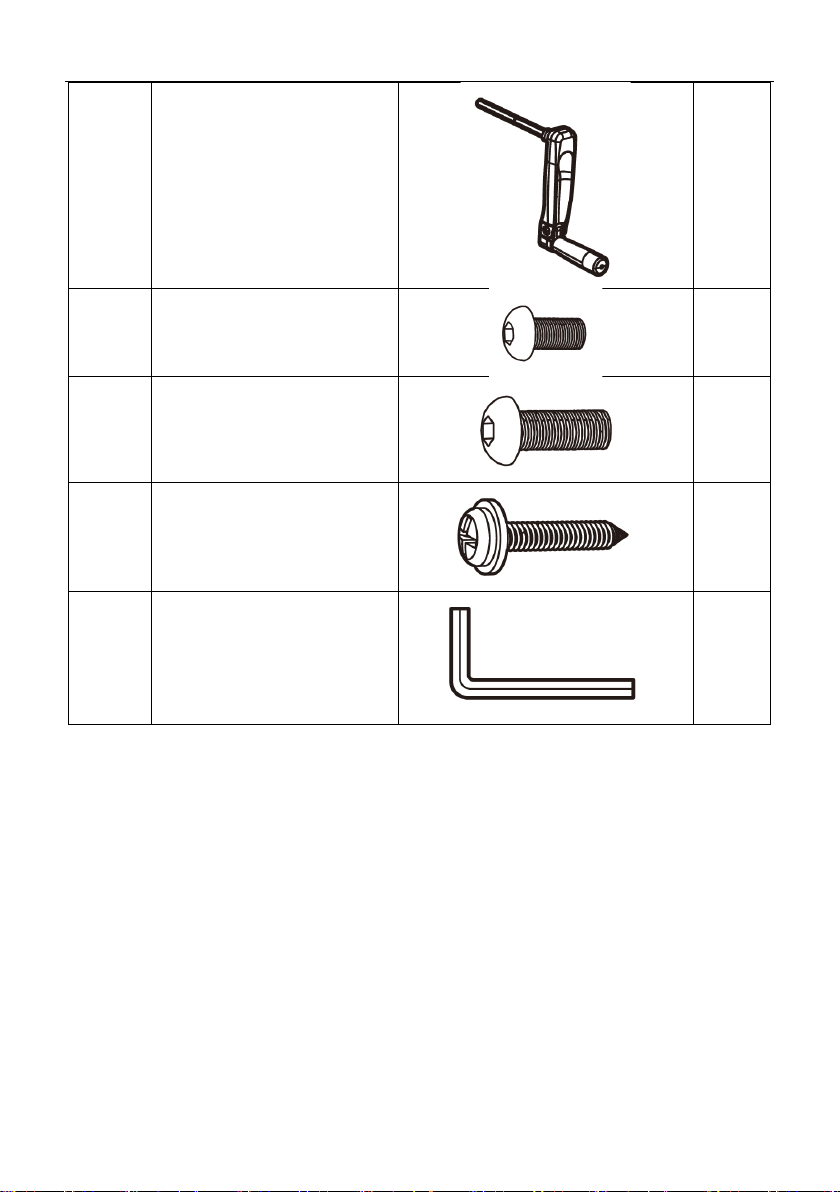

Teileliste
Zeiche
n
Beschreibung Abbildung
Meng
e
A Querbalken 1
B Seitenstütze 2
C Hubsäule 1
D Hubsäule 1
E Antriebswelle 1
F Untere Stütze 2

G Kurbel 1
S-A Innensechskantschraube
n
6
S-B Innensechskantschraube
n
8
S-C Kreuzschrauben mit
Unterlegscheibe
10
S-D Innensechskantschlüssel 1
3.2. Vorbereitung für den Betrieb
POSITIONIERUNG DES GERÄTS
Das Produkt muss von heißen Oberflächen ferngehalten werden. Die Oberfläche, auf
der der Schreibtisch aufgestellt werden soll, muss eben, stabil und beständig sein.
MONTAGE
SCHRITT 1: Einstellung des Querbalkens
• Für die bequeme und sichere Montage des Produkts muss eine entsprechend große
Fläche vorbereitet werden. Es wird empfohlen, alle Teile des Produkts auf einer
Kartonunterlage oder einem anderen Material zu platzieren, damit der Boden und die
Bauteile vor Beschädigungen geschützt sind.
• Die Schreibtischplatte (nicht im Lieferumfang inbegriffen) vorsichtig mit der
Unterseite nach oben auf den Boden legen.

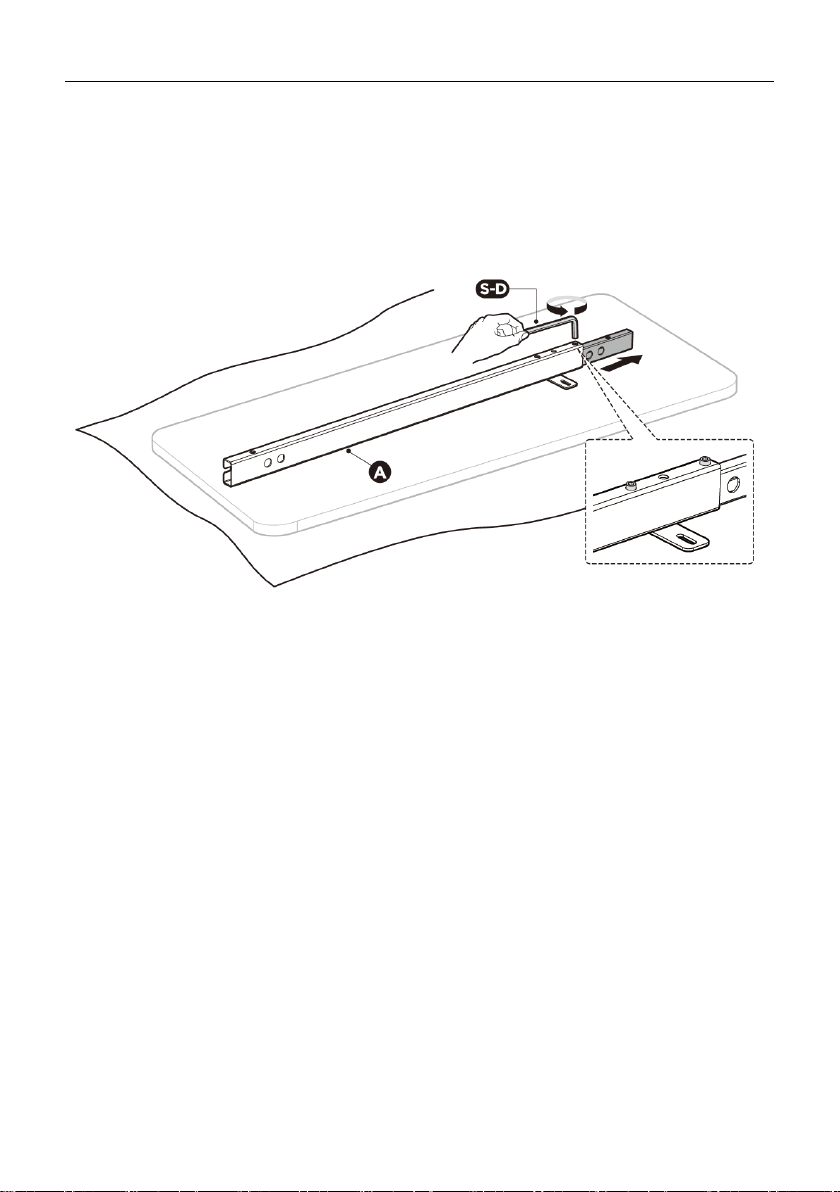

• Den Querbalken (A) auf der Schreibtischplatte positionieren.

• Die Innensechskantschrauben, mit denen das einstellbare Element des Querbalkens
befestigt ist, lösen (die Schrauben nicht vollständig herausdrehen). Das einstellbare
Element des Querbalkens herausziehen, bis die Montageöffnungen sichtbar werden.
Achtung: Auf der Abbildung wird die Rückseite des Querbalkens gezeigt. Es muss
sichergestellt werden, dass der Querbalken während der Montage nach unten
gerichtet ist.

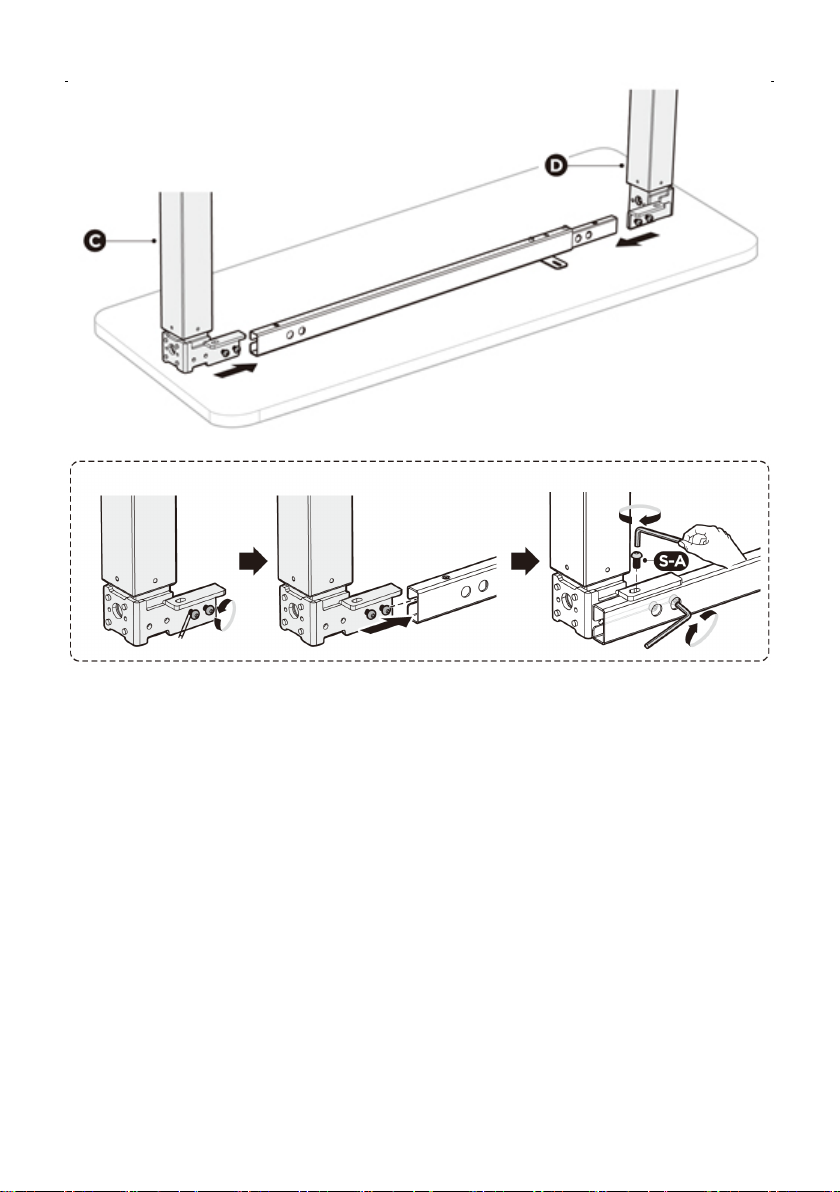

SCHRITT 2: Montage der Hubsäulen
• Die Schrauben auf den Hubsäulen (C)/(D) lösen.
• Die Montageplatte der Hubsäule auf den Querbalken schieben, so dass die
Schraubenköpfe in die Schlitze des Querbalkens gleiten.
• Die Öffnungen der Montageplatte an den Öffnungen im Querbalken (A) ausrichten.
• Beide Hubsäulen (C)/(D) mit den Schrauben (S-A) und den Innensechskantschlüssel
(S-D) am Querbalken befestigen. Hierbei muss darauf geachtet werden, dass auch die
Schrauben in der Schlitze des Querbalkens festgezogen werden.

SCHRITT 3: Montage der Seitenstützen
• Die Seitenstützen (B) mit den 2 Schrauben (S-A) an die Seitenflächen der Hubsäulen
montieren. Mit dem Innensechskantschlüssel (S-D) festziehen.
• Auf der anderen Seite des Rahmens wiederholen.

SCHRITT 4: Einstellung des Rahmens
• Die Breite des Rahmens an die Größe der Schreibtischplatte anpassen. Hierbei muss
sichergestellt werden, dass die Schreibtischplatte zentral ausgerichtet ist. Es wird
empfohlen, dass der Abstand der Seitenstützen (B) vom Rand der Schreibtischplatte
nicht größer als 70mm ist.
• Alle Innensechskantschrauben auf dem Querbalken festziehen, um die Einstellung
abzuschließen.

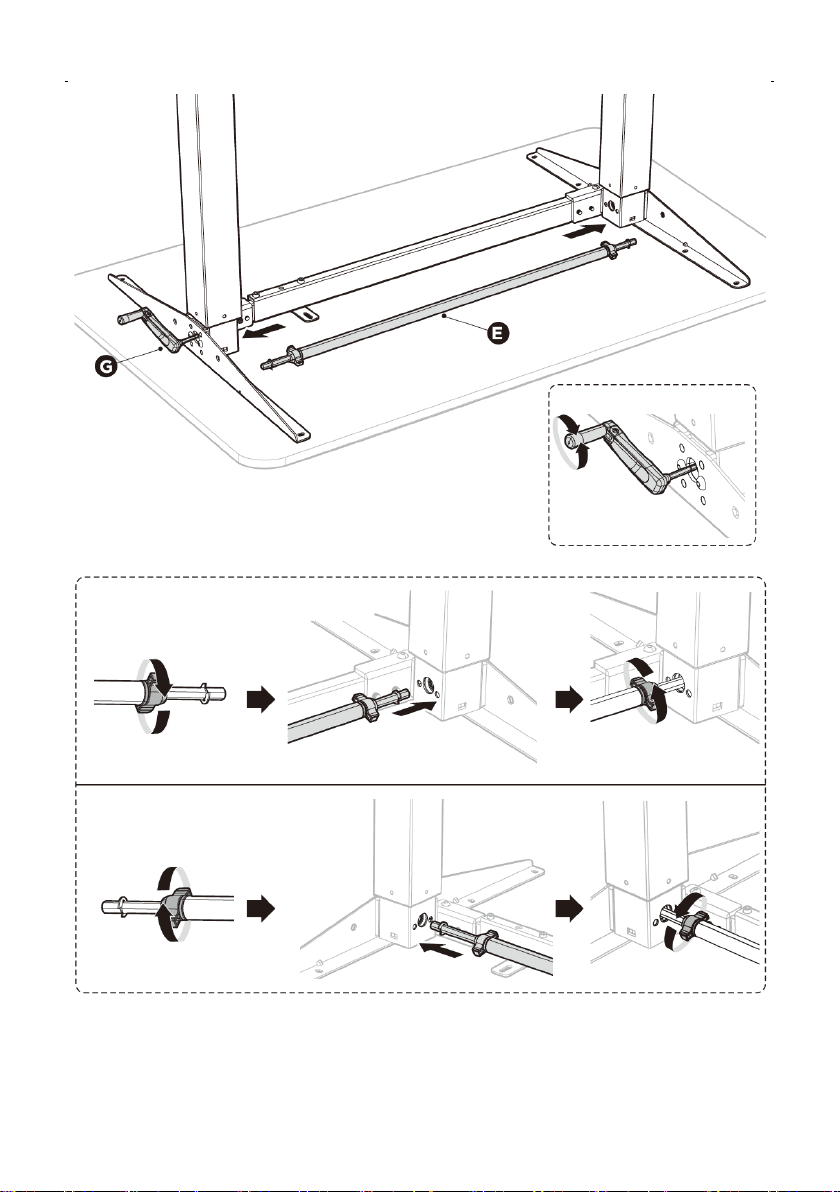

SCHRITT 5: Montage der Antriebswelle
• Die Regler auf beiden Enden der Welle (E) aufschrauben, so dass die Länge
eingestellt werden kann.
• Beide Enden der Antriebswelle in die Öffnungen in den Hubsäulen einsetzen.
• Die Antriebswelle korrekt in die Sechskantöffnung einsetzen. Die Öffnung durch das
Drehen der Kurbel (G) drehen, falls dies erforderlich ist.
• Nachdem die Antriebswelle in die Öffnungen eingesetzt wurde, können die Regler
an der Nähe der Enden der Antriebswelle festgeschraubt werden.

SCHRITT 6: Montage der Schreibtischplatte
• Öffnungen für die Montageschrauben des Querbalkens und der Seitenstützen
bohren.

Achtung: Die Bohrungen müssen mindestens 10 mm tief sein und einen Durchmesser
von 3 mm haben.
• Die 10 Schrauben (S-C) einsetzen und mit einem Kreuzschlitzschraubendreher
festziehen.
SCHRITT 7: Befestigung der unteren Stützen

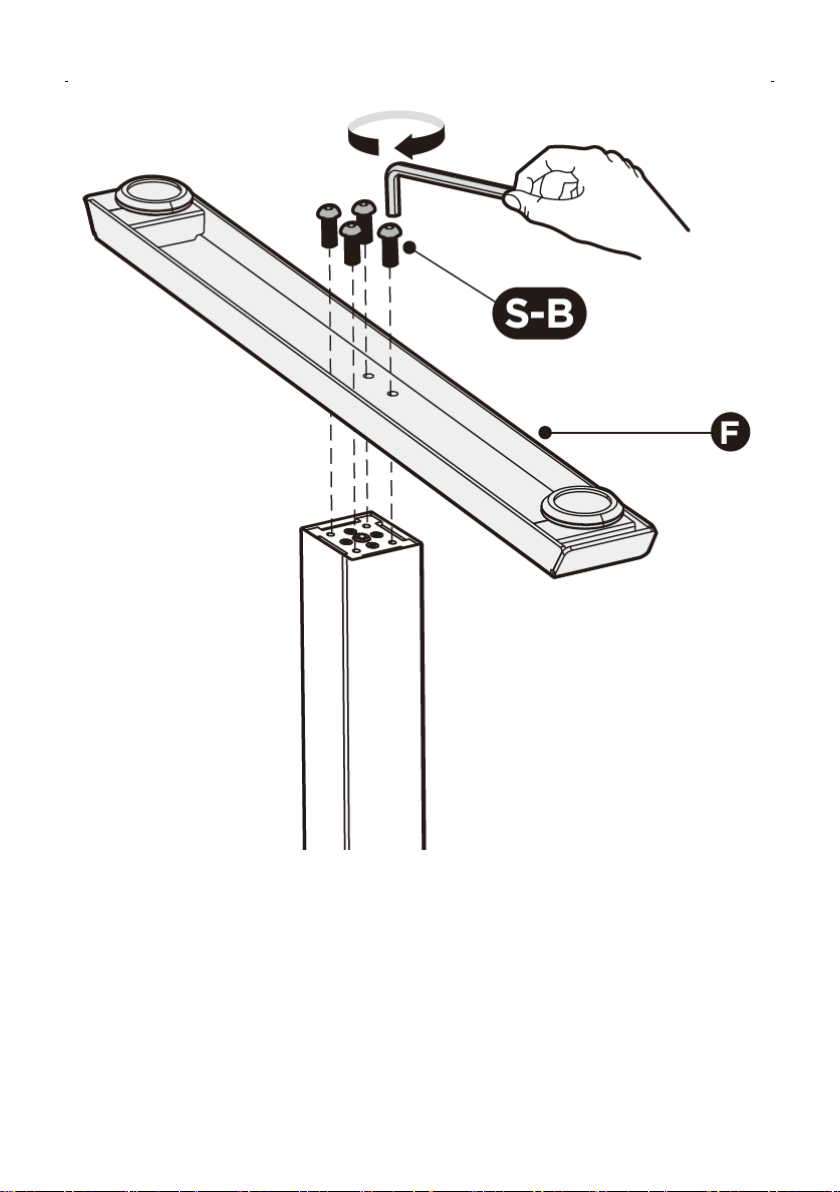

• Die untere Stütze (F) mit den 4 Schrauben (S-B) an die Hubsäule (C)/(D) befestigen.
• Diesen Schritt für die Befestigung der zweiten unteren Stütze wiederholen.

SCHRITT 8: Einstellung des Schreibtisches
• Den Schreibtisch zu zweit umdrehen, so dass er auf den unteren Stützen steht.
• Waagerecht ausrichten: Unter beiden unteren Stützen befinden sich zwei
verstellbare Füße.
Wenn der Fußboden nicht eben ist, müssen diese Standfüße eingedreht/ausgedreht
werden (nicht vollständig herausdrehen), so dass die Höhe aller Standfüße angepasst
ist und die Stabilität des Schreibtisches sichergestellt wird.

Hinweis: Für die Prüfung, ob der Schreibtisch waagerecht ausgerichtet ist, wird die
Verwendung einer Wasserwaage (nicht im Lieferumfang inbegriffen) empfohlen.
• Höheneinstellung:
• Die Kurbel in die mittlere Öffnung auf der Hubsäule einsetzen. Durch das Drehen der
Kurbel kann die Höhe der Schreibtischplatte eingestellt werden.
• Die Kurbel aus der mittleren Öffnung ziehen und in die Öffnung daneben einsetzen.
Hierdurch wird die Gefahr des unkontrollierten Absenkens der Schreibtischposition
reduziert.
ACHTUNG: Um Verletzungen oder Sachschäden zu vermeiden, muss der Schreibtisch
immer von zwei Personen umgedreht und verstellt werden.
- Wasserwaage
3.3. Reinigung und Wartung
a) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
b) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor
Feuchtigkeit und direkter Sonneneinstrahlung.
c) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit
und auf eventuelle Schäden hin überprüft werden.
d) Verwenden Sie zur Reinigung ein weiches Tuch.

e) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen
Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die
Oberfläche des Gerätematerials beschädigen können.

Technical Data
Description of the
parameter
Value of the
parameter
Product name
MANUAL STANDING DESK
Model
STAR_DESK_24
STAR_DESK_25
Height adjustment range
[mm]
730-1230 730-1230
Width adjustment range [mm]
820-1300
820-1300
Maximum permissible load
[kg]
70 70
Lifting speed [mm/rotation]
10
10
Dimensions [Width x Depth x
Height; mm]
820 X 600 X 730 820 X 600 X 730
Weight [kg]
16.68
16.2
1. General Description
The instruction manual is intended to assist in safe and reliable use. The product is
designed and manufactured strictly according to technical specifications using the
latest technology and components and maintaining the highest quality standards.
PLEASE CAREFULLY READ
AND UNDERSTAND THIS INSTRUCTION MANUAL BEFORE
OPERATION,
To ensure long and reliable operation of the unit, make sure to operate and maintain it
properly in accordance with the guidelines in this instruction manual. The technical data
and specifications contained in this instruction manual are up to date. The
manufacturer reserves the right to make changes in order to improve the quality.
Explanation of symbols
Please read the instructions before use.
Recyclable product.

CAUTION! or WARNING! or REMINDER! describing a situation.
(general warning sign).
For indoor use only.
CAUTION! The illustrations in this instruction manual are for
reference only and may differ from the actual product in some
details.
The original instruction manual is in the German language version. Other language
versions are translations from German.
2. Safety of use
CAUTION! Read all safety warnings and all instructions. Failure to follow
warnings and instructions could result in serious injury or even death.
The term "unit" or "product" in the warnings and in the description of the instructions
refers to the MANUAL STANDING DESK.
2.1. Safety in the workplace
a) Keep the work area tidy and well lit. Disorder or poor lighting can lead to
accidents. Be foresighted, watch what you are doing and use common sense
when using the unit.
b) If you have any doubts as to whether the unit is working properly or if it is
damaged, contact the manufacturer's service department.
c) Only the manufacturer's service department may repair the unit. Do not carry
out repairs yourself!
d) Only the manufacturer's service department can repair the unit. Do not carry
out repairs yourself!
e) Keep these instructions for use for future reference. If the unit is to be passed
on to a third party, the operating instructions must also be handed over
together with the unit.
f) Keep the packaging and small assembly parts out of the reach of children.
g) When using this unit together with other units, also follow the other
instructions for use.

2.2. Personal safety
a) Do not operate this unit if you are tired, ill or under the influence of alcohol,
drugs or medication that could impair your ability to operate the unit.
b) The unit is not intended to be used by persons (including children) with
reduced mental, sensory or intellectual functions or persons who lack
experience and/or knowledge unless they are supervised or have been
instructed by a person responsible for their safety on how to operate the unit.
c) The unit may be operated by persons who are physically fit, capable of
operating it and appropriately trained, and who have read this instruction
manual and have been trained in occupational safety and health.
d) Use caution and common sense when operating this appliance. A moment's
inattention during operation may result in serious personal injury.
e) The unit is not a toy. Children should be watched to ensure that they do not
play with the unit.
2.3. Safe use of the unit
a) Keep the unit in good working condition. Check before each use for general
damage or damage to moving parts (cracks in parts and components or any
other condition that may affect the safe operation of the unit). If damaged,
have the unit repaired before use.
b) Repairs and maintenance should be carried out by qualified personnel using
only original spare parts. This will ensure the safety of use.
c) To ensure the designed operational integrity of the unit, do not remove
factory-installed covers or loosen screws.
d) When transporting or moving the unit from storage to the place of use,
observe the health and safety rules for manual handling applicable in the
country where the unit is used.
e) Clean the unit regularly to prevent permanent dirt build-up.
f) The unit is not a toy. Cleaning and maintenance must not be performed by
children without adult supervision.
g) Do not tamper with the unit to alter its performance or design.
h) Keep the unit away from sources of fire and heat.
i) Exceeding the maximum allowable load may result in damage to the product.
j) Inappropriate use of the product, such as sitting on the worktop, may
result in product damage and/or personal injury. Sitting on the desk top
is prohibited to prevent serious injury.
