FTE UNIVERS U+ WB1-7-OCPP-LK7 User manual

U+ WB1-7-OCPP-LK7 /
U+ WB1-11-OCPP-LK7
MANUAL DEL USUARIO
USER’S MANUAL
MANUEL D’UTILISATION

U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
ESPAÑOL
MANUAL DEL USUARIO

Índice
1 Normas de seguridad ___________________________________________________________ 1
2 Introducción __________________________________________________________________ 2
2.1 Especificaciones técnicas del producto _________________________________________________ 2
2.2 Estructura externa _________________________________________________________________ 3
2.3 Contenido del embalaje _____________________________________________________________ 3
3 Instrucciones de operación _______________________________________________________ 4
3.1 Preparación para la instalación _______________________________________________________ 4
3.2 Installation Process ________________________________________________________________ 4
4 Conexión electrica______________________________________________________________ 6
4.1 pariencia del cargador _____________________________________________________________ 6
4.2 Descripción general de la estructura interna ____________________________________________ 6
4.3 Cableado C ______________________________________________________________________ 6
5 Configuración y operación _______________________________________________________ 7
5.1 Comprobación de encendido _________________________________________________________ 7
5.2 Operación de carga_________________________________________________________________ 8
6 esolución de problemas ________________________________________________________ 8
6.1 Indicador de estado ________________________________________________________________ 8
6.2 Códigos de error y resolución ________________________________________________________ 9

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
Manual del usuario· U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Reservado el derecho para modificaciones técnicas y/o errores -1- U+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión es_1.0 Univers by FTE
1 Normas de seguridad
Guarde estas instrucciones. Lea todas las instrucciones antes de instalar o usar el cargador.
1) Mantenga el cargador alejado de materiales explosivos o inflamables, productos químicos,
vapores y otros objetos peligrosos.
2) Mantenga la toma del cargador limpia y seca. Si se ensucia, límpielo con un paño limpio y seco.
3) Está estrictamente prohibido tocar los contactos del enchufe cuando se enciende.
4) No utilice el cargador en caso de defectos del dispositivo, grietas, abrasión, fugas descubiertas,
etc. Póngase en contacto con un técnico si se produce alguna de estas condiciones.
5) No intente desmontar, reparar o volver a montar el cargador. Si es necesario, póngase en
contacto con el servicio técnico. El funcionamiento incorrecto provocará daños en el dispositivo,
fugas eléctricas, etc.
6) En caso de que ocurra alguna condición anormal, corte inmediatamente la alimentación de
entrada y salida.
7) Proteja cuidadosamente la carga de la lluvia y los rayos.
8) Mantenga alejado a los niños del cargador.
9) Mientras carga, no conduzca el vehículo eléctrico. Cargue solamente el vehículo eléctrico
cuando esté parado. Para automóviles híbridos, cargue solo cuando el motor esté apagado.
10) Nuestros materiales de embalaje son ecológicos y pueden reciclarse. Coloque el embalaje en
los contenedores correspondientes para reciclarlo. No deseche este dispositivo con la basura
doméstica. Debe llevarse a una instalación adecuada para el reciclaje de dispositivos eléctricos
y electrónicos. Para obtener información más detallada sobre el reciclaje de este dispositivo,
comuníquese con la oficina del ayuntamiento/ciudad local o con el servicio de eliminación de
desechos domésticos.
Los voltajes de entrada y salida de este dispositivo son de alto
voltaje, lo que amenaza la seguridad de la vida humana. Observe
estrictamente todas las advertencias en el dispositivo y el manual del
usuario. El servicio técnico no autorizado y personas que no sean
técnicos cualificados tiene prohibido quitar la cubierta de este
dispositivo.

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
Manual del usuario· U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Reservado el derecho para modificaciones técnicas y/o errores -2- U+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión es_1.0 Univers by FTE
2 Introducción
2.1 Especificaciones técnicas del producto
Model
o
U+
WB1
-
7
-
OCPP
-
LK7
U+
WB1
-
11
-
OCPP
-
LK7
Entrada
Alimentación Monofásica Trifásica
Voltaje nominal 230V AC 400V AC
Corriente nominal 32A 16A
Frecuencia 50/60Hz 50/60Hz
Output
Tensión de salida 230V AC 400V AC
Máxima corriente 32A 16A
Potencia de salida 7kW 11kW
Interface de
usuario
Conector de carga Tipo 2
Longitud de cable 7m
Housing Material Plástico PC 940
Indicador LED Verde/Amarillo/Rojo
Lector RFID Mifare ISO/IEC 14443A con 2pcs
Modo de inicio Enchufar y listo/Tarjeta RFID / APP
Comunicación
Comunicación Wi-Fi 2.4G
Protocolo OCPP1.6J
Ancho de banda 2400-2483.5MHz (Wi-Fi)
13.553-13.567MHz (RFID)
Máxima potencia de
salida de RF <20dBm (-10dBW)
Seguridad
RCD 6mA DC
Protección de entrada IP65
Protección de impacto IK10
Protección eléctrica
Protección contra sobrecarga, Protección contra corriente
residuales, protección contra sobretensión, Protección de voltajes
altos/bajos, Protección a frecuencias altas/bajas de red,
Protección a exceso de temperatura
Certificación EN/IEC 61851-1: 2017, EN/IEC 61851-21-2: 2018, EN/IEC 61000-
6-1:2019
Garantía 2 años
Ambiental
Instalación Montaje en pared
Temperatura de
trabajo - 30
℃
~+50
℃
Humedad de trabajo 5%~95%
Altitud de trabajo <2000m
Embalaje
Dimensiones del
producto 328,07x180,73x86,84 mm (AlxAnxPr) 328,07x180,73x86,84mm (ALxAnxPr)
Dimensión del
embalaje 415x255x190mm (LaxAnxAl) 415x255x190mm (LaxAnxAl)
Peso Neto 2.8kg 3.2kg
Peso bruto 3.3kg 3.8kg

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
Manual del usuario· U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Reservado el derecho para modificaciones técnicas y/o errores -3- U+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión es_1.0 Univers by FTE

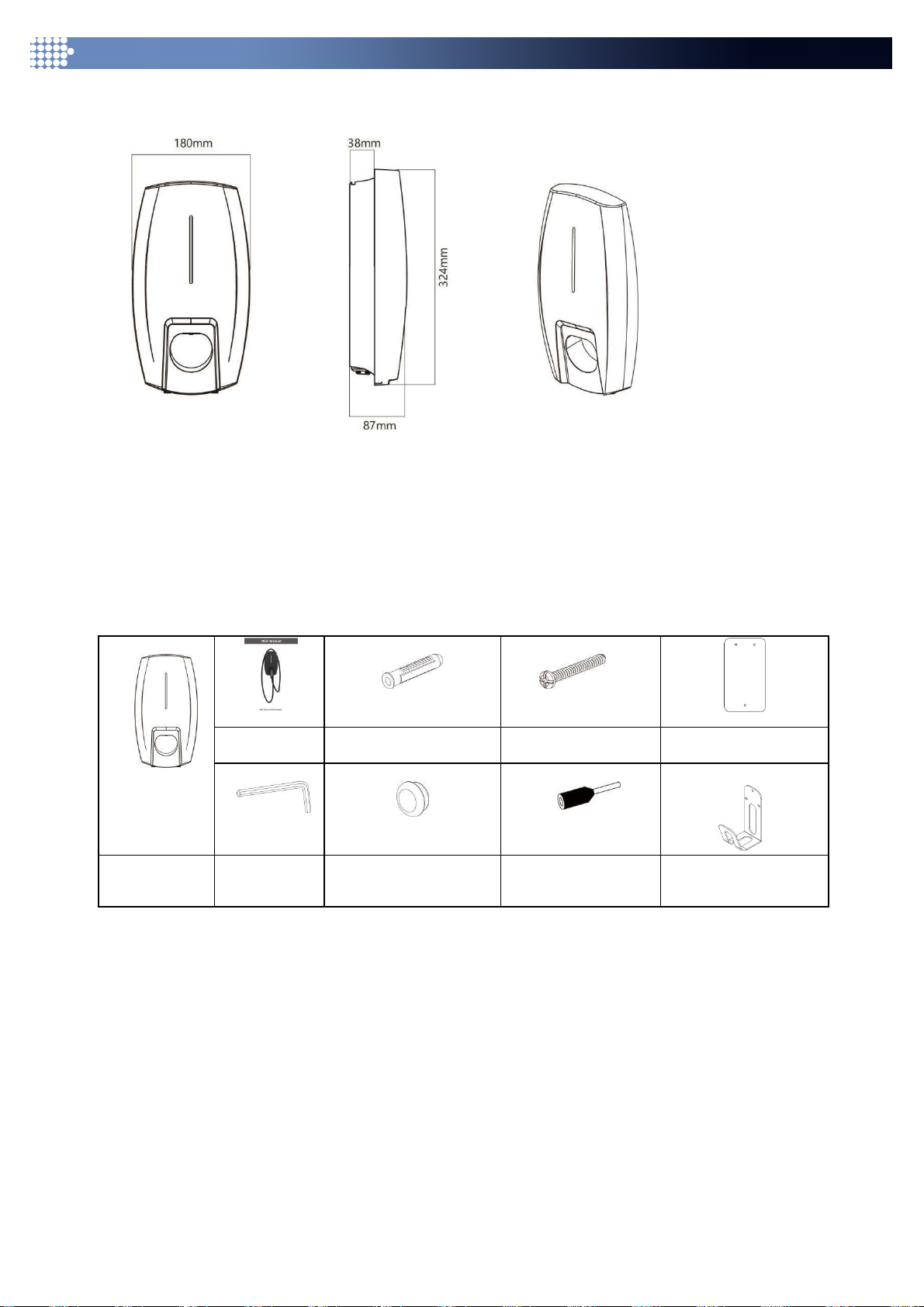

2.2 Estructura externa
2.3 Contenido del embalaje
Desempaquetar el producto. Por favor, compruebe y verifique los siguientes elementos tras recibir el
cargador:
•Inspección visual de la apariencia externa del cargador. Si hay alguna rotura u otro daño,
notifique al vendedor de inmediato.
•Verifique el tipo y la cantidad de todos los accesorios de la siguiente manera. Si faltase alguno o
su cantidad no fuera correcta de cualquier artículo, comuníquese con el vendedor de inmediato.
Manual del
usuario (x1) φ6 taco de expansión (x6) Tornillo M4*32
(x6) Plantilla de instalación
(x1)
Cargador
(x1) M4 Llave (x1) Tapón de sellado (x1)
Terminal aislado
(x3) para monofásico
(x5) para trifásico Soporte de cable (x1)

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
Manual del usuario· U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Reservado el derecho para modificaciones técnicas y/o errores -4- U+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión es_1.0 Univers by FTE
3 Instrucciones de operación
3.1 Preparación para la instalación
1. Herramientas requeridas
Nombre de la herramienta Imagen Funcióm
Multimetro Comprueba las conexiones eléctricas y los
parámetros eléctricos
Destonillador Phillips
(PH2x150mm, PH3x250mm)
Apretar los tornillos
Llave dinamométrica aislada Aprieta los pernos
Taladro eléctrico Agujerear la pared
Alicates diagonales Cortar los cables
2. Cables y materiales
Nombre Especificación Cantidad
Power supply cable Single-phase or three-phase power supply cable Depend on actual requirement
3.2 Installation Process
1) Aviso de instalación
•Los dispositivos eléctricos solo deben ser instalados, operados y mantenidos por personal
técnico cualificado. El fabricante no asume ninguna responsabilidad por las consecuencias
derivadas del uso de este dispositivo. Una persona técnica cualificada es aquella que tiene
habilidades y conocimientos certificados relacionados con la construcción, instalación y
operación de este tipo de dispositivo eléctrico y que ha recibido capacitación en seguridad para
reconocer y evitar los peligros involucrados.
•Se deben aplicar todas las reglamentaciones locales, regionales y nacionales aplicables al
instalar, reparar y mantener este dispositivo.
•El RCD de 6 mA DC integrado del cargador, por favor instalar un interruptor magneto térmico
de corte en el exterior.
2) Comprobaciones antes de iniciar el Proceso de Instalación
•Asegúrese de que la ubicación del cargador permita un buen acceso operativo para el uso
normal y la reparación y el mantenimiento.
•Los componentes de entrada de CA estarán correctamente equipadas con los elementos de
protección necesarios antes de la instalación del cargador.

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
Manual del usuario· U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Reservado el derecho para modificaciones técnicas y/o errores -5- U+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión es_1.0 Univers by FTE

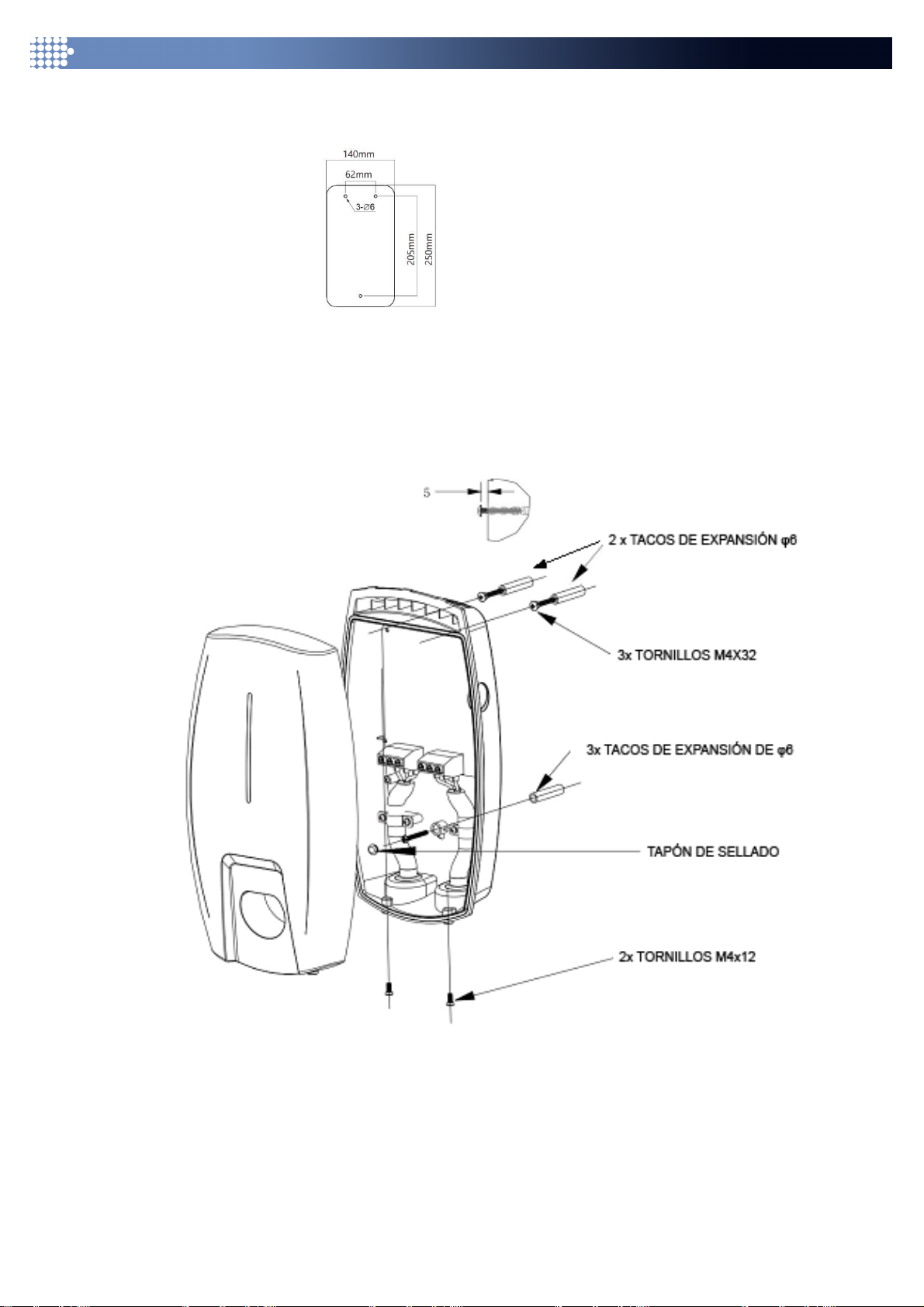

3) Procedimiento de instalación
1. Según la plantilla de instalación adjunta, taladre 3 agujeros de Φ6 * 35 mm en la pared, e
insertar los tacos de expansión.
2. Enrosque los 2 tornillos autorroscantes M4*32 mm en el taco de expansión, dejando un espacio
de 5 mm entre la cabeza del tornillo y la pared.
Abra la tapa superior del cargador de Vehículo eléctrico, cuélguelo en los 2 tornillos
autorroscantes M4*32 mm, apretando el tornillo autorroscante inferior M4*32 mm y luego cubra
el tapón de sellado.
3. Conecte los cables a los conectores (consulte la Sección 4.3), cierre la cubierta superior y fíjela
con los 2 tornillos M4*12 mm superiores.

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
Manual del usuario· U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Reservado el derecho para modificaciones técnicas y/o errores -6- U+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión es_1.0 Univers by FTE
4 Conexión electrica
4.1 Apariencia del cargador
4.2 Descripción general de la estructura interna
4.3 Cableado CA
Nota: Antes de inserte los cable de entrada de potencia, por favor, corte el bucle de sellado de silicona
tanto como se necesite para mantener la IP65.
1. Retire una longitud de 40 mm de la cubierta del cable y pele el aislamiento del cable a una
longitud de 8~15 mm.
Corte a lo largo de este círculo
2. Crimpe los terminales como se muestra en la siguiente imagen.
Cableado monofásico Cableado trifásico
3. Distinga los diferentes cables de entrada trifásicas y monofásica, luego inserte el cable en el
conector correspondiente
Conexión monofásica Conexión trifásica

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
Manual del usuario· U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Reservado el derecho para modificaciones técnicas y/o errores -7- U+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión es_1.0 Univers by FTE
Nota: Si su cargador tiene la función de protección PEN, conecte los cables de la siguiente manera.
5 Configuración y operación
5.1 Comprobación de encendido
1. Comprobaciones antes del encendido
Por favor comprueba/vuelva a comprobar los siguientes puntos antes del encendido inicial:
•La ubicación del cargador permite un buen acceso operativo para el uso normal y la
reparación y el mantenimiento.
•Las componentes de entrada de CA están equipadas correctamente con los elementos de
protección necesarios antes de la instalación del cargador.
•Volver a confirmar que el cargador está instalado adecuadamente.
•No se han dejado componentes u otros elementos en la parte superior del cargador.
1) Comprobación del estado de encendido.
Encendido el cargador, el indicador LED debe estar en el estado de reposo o Standby.
Estado Descripción LED Estado
Reposo Encendido, pero el conector de carga
no está
conectado Luz verde parpadeando, 1 segundo
encendido; 4 segundos apagado
Preparado para
cargar Conector de carga enchufado, pero todavía no se ha iniciado la carga Luz verde constantemente
Cargado Conector de carga enchufado y cargando Luz verde respirando, 1 segundo
encendido; 1 segundo apagado
Ha ocurrido un fallo Una condición de error ha ocurrido; Vea en la sección 6 (Resolución de problemas
para detalles de las condiciones de error.
Luz parpadea en rojo o Luz
constantemente en rojo
2) Configurar internet
1. Descargue la APP ChargeIn en la APP Store/Google Play o escanee el siguiente código QR.
2. Siga los pasos de configuración de la conexión del cargador a internet.

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
Manual del usuario· U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Reservado el derecho para modificaciones técnicas y/o errores -8- U+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión es_1.0 Univers by FTE
5.2 Operación de carga
1) Conectar el cargador al vehículo eléctrico
1. Conecte el conector de carga en el cargador de vehículos eléctricos.
2. Tras conectarlo, por favor compruebe que el conector está enchufado y fijado correctamente.
3. Cuando la conexión se establezca correctamente, el indicador LED del cargador será una luz
amarilla intermitente, lo que indica que el cargador está listo para cargar.
2) Comience a cargar y deje de cargar
1. Por tarjeta RFID: Usando la tarjeta RFID para identificarse en la pantalla LCD.
2. Modo conectar y listo: Tras enchufarlo en el conector, debería empezar a cargar, y debería parar la
carga tras desconectarse del lado del coche
3. Por APP: Clic ‘Start’ debería iniciar la carga, clic ‘Stop’ para detener la descarga.
6 Resolución de problemas
6.1 Indicador de estado
Estado Descripción LED Estado
En reposo Normal Luz verde parpadeando, 1 seg. encendido; 4 seg.
Apagado
Cambio de estado Normal Luz verde respirando, 1 seg. encendido, 1 Seg apagado
Estado conector de carga
enchufado Normal Luz amarilla respirando, 1 seg. encendido, 1 Seg apagado
Actualización de software Normal Luz flash verde
Advertencia de tierra Normal Luz flash amarilla, 2 seg. encendido, 2 seg. apagado
Adhesión del relé Fallo Luz roja normalmente encendida
Polaridad de entrada invertida Fallo En ciclo, Luz roja papadeando, 500ms encendido,
500ms apagado, 1 vez, 3 seg apagado
Error CP Fallo En ciclo, Luz roja papadeando, 500ms encendido,
500ms apagado, 2 veces, 3 seg apagado
Error perdida de corriente Fallo En ciclo, Luz roja papadeando, 500ms encendido,
500ms apagado, 3 veces, 3 seg apagado
Entrada de terminal
temperatura muy elevada Fallo En ciclo, Luz roja papadeando, 500ms encendido,
500ms apagado, 4 veces, 3 seg apagado
Temperature muy elevada del
Relé Fallo En ciclo, Luz roja papadeando, 500ms encendido,
500ms apagado, 5 veces, 3 seg apagado
Error tensión baja Fallo En ciclo, Luz roja papadeando, 500ms encendido,
500ms apagado, 6 veces, 3 seg apagado
Error Sobre tensión Fallo En ciclo, Luz roja papadeando, 500ms encendido,
500ms apagado, 7 veces, 3 seg apagado
Error de sobrecarga Fallo En ciclo, Luz roja papadeando, 500ms encendido,
500ms apagado, 8 veces, 3 seg apagado
Error de frecuencia elevada Fallo En ciclo, Luz roja papadeando, 500ms encendido,
500ms apagado, 9 veces, 3 seg apagado
Error frecuencia baja Fallo En ciclo, Luz roja papadeando, 500ms encendido,
500ms apagado, 10 veces, 3 seg apagado
Fuga de corriente de bucle
anormal Fallo En ciclo, Luz roja papadeando, 500ms encendido, 500ms apagado, 10 veces, 3 seg apagado

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
Manual del usuario· U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Reservado el derecho para modificaciones técnicas y/o errores -9- U+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión es_1.0 Univers by FTE
6.2 Códigos de error y resolución
Código Error Problemas Posible causa Posible causa
OverVolt Sobre tensión en la
entrada
La entrada de tensión AC
puede ser muy elevada.
1. Verifique la tension de entrada del
cargador.
2. Si el voltaje está por encima de 276 Vac
por un corto espacio de tiemo, espere hasta
que la tensión de red recupere el rango de
tensión normal.
UnderVolt
Tensión de entrada baja
AC La tensión de entrada
es demasiado baja.
1. Compruebe la tension de entrada del
cargador.
2. Si eI Voltaje de entrada está por debajo
de 184Vac por un corto espacio de tiempo,
esperar hasta que la tensión de red
recupere su rango de tensión normal.
OverCurr
Sobrecarga en la salida
La corriente AC de salida
puede ser muy grande.
1. Apagar el
interruptor de protección
diferencial de la entrada de
potencia
inmediatamente.
2. Compruebe si hay una conexión de baja
resistencia entre los cables de salida de CA
del cargador.
OverFreq
Entrada con frecuencia
de entrada alta
La frecuencia de entrada
de CA puede ser
demasiado alta.
1. Compruebe la frecuencia de la tension de
entrada en la connexion de entrada.
2. Si la frecuencia excede 63 Hz
por un corto periodo de tiempo, espere
hasta que la red eléctrica vuelva a tener
el rango normal de frecuencia.
UnderFreq
Frecuencia de entrada
de baja
La frecuencia de la
entrada CA puede ser
muy baja
1. Compruebe la frecuencia en entrada de
frecuencia en la conexión de entrada .
2. Si la frecuencia es inferior a 47Hz en un
corto espacio de tiempo, espere hasta que la
red recupera el rango normal de frecuencia.
OverTemp
La temperaratura es muy
elevada
La temperatura puede ser
muy elevada dentro del
cargador.
1. Verifique
las condiciones circundantes de
los cargadores instalados si hay un
dispositivo de calefacción cerca. Asegúrese
de que la temperatura ambiental sea inferior
a 60ºC.
Over DCLeak Perdidas de corriente
elevadas
La corriente de fuga a
tierra puede ser
demasiado alta.
1. Apague el interruptor de protección de
corriente de fuga del cuadro eléctrico
inmediatamente.
2. Compruebe si hay cables de salida de CA
rotos o una conexión a tierra de baja
resistencia.
PhaseError Conexión invertida
Invertida la conexión de
los cables de entrada L/N.
1.
Apague el interruptor de protección de
corriente de fuga del cuadro eléctrico
inmediatamente.
2. Compruebe si los cables de
entrada/salida de CA son normales y si la
conexión de los cables de entrada L/N es
inversa.
CableRCError
Conexión del cable de
carga anormal Mala conexión del cable de carga con el cargador
de vehículos eléctrico.
1. Compruebe si la conexión del cable de
carga es correcta y firme.
Nota: Si los problemas anteriores no se pueden resolver, comuníquese con el vendedor.

U+ WB1-7-OCPP-LK7 / U+WB1-11-OCPP-LK7
ENGLISH
USER’S MANUAL

CONTENT
1 Safety and Warning ____________________________________________________________ 1
2 Introduction __________________________________________________________________ 2
2.1 Product Technical Specifications ______________________________________________________ 2
2.2 External Structure__________________________________________________________________ 3
2.3 Package Contents __________________________________________________________________ 3
3 Operation Instruction ___________________________________________________________ 4
3.1 Installation Preparation _____________________________________________________________ 4
3.2 Installation Process ________________________________________________________________ 4
4 Electrical Connection ___________________________________________________________ 6
4.1 Charger ppearance ________________________________________________________________ 6
4.2 Overview of Internal Structure _______________________________________________________ 6
4.3 C Wiring ________________________________________________________________________ 6
5 Configuration and Operation _____________________________________________________ 7
5.1 Power-on Checking _________________________________________________________________ 7
5.2 Charging Operation ________________________________________________________________ 8
6 roubleshooting _______________________________________________________________ 8
6.1 Indicator Status ___________________________________________________________________ 8
6.2 Fault Code and Resolution ___________________________________________________________ 9

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
User’s manual · U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Technical changes and mistakes reserve -1- u+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión en_1.0 Univers by FTE
1 Safety and Warning
Save these instructions. Read all instruction before installing or using the charger.
1) Keep the charger away from explosive or flammable materials, chemicals, vapors and other
hazard objects.
2) Keep the charger socket clean and dry. If it gets dirty, please wipe it with clean dry cloth.
3) Touching the socket core is strictly forbidden when power on.
4) Do not use the charger in case of any device defects, crack, abrasion, bare leakage and so on.
Please contact the professional personnel if any of these conditions occurs.
5) Do not attempt to dissemble, repair, refit the charger. If necessary, please contact the
professional personnel. Improper operation will result in device damage, electric leakage, etc.
6) In case any abnormal condition happens, please cut off all input and output power supplies
immediately.
7) Please protect charging carefully from rain and lightening.
8) Keep children away from the charger.
9) During charging, do not drive the EV. Charge only when the EV is stationary. For hybrid cars,
charge only when the engine is switched off.
10) Our packaging materials are environmentally friendly and can be recycled. Please put the
packaging in applicable containers to recycle it. Do not dispose of this device with the household
waste. It should be taken to a suitable facility for recycling of electrical and electronic devices.
For more detailed information about recycling of this device, please contact your local city/town
council office or your household waste disposal service.
º
The input and output voltages of this device are high voltage, which
threaten human life safety. Please strictly observe all warnings on the
device and user manual. Unauthorized and non-professional service
personnel are forbidden to remove the cover of thisdevice.

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
User’s manual · U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Technical changes and mistakes reserve -2- u+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión en_1.0 Univers by FTE
2 Introduction
2.1 Product Technical Specifications
Model
U
+
WB1
-
7
-
OCPP
-
LK7
U
+
WB1
-
11
-
OCPP
-
LK7
Input
Power Supply Single-phase Three-phase
Rated Voltage 230V AC 400V AC
Rated Current 32A 16A
Frequency 50/60Hz 50/60Hz
Output
Output Voltage 230V AC 400V AC
Maximum
Current 32A 16A
Output Power 7kW 11kW
User Interface
Charging Outlet Type 2 cable
Cable Length 7m
Housing Material Plastic PC 940
LED Indicator Green/Yellow/Red
RFID Reader Mifare ISO/IEC 14443A with 2pcs
Start Mode Plug & Play/RFID card/ APP
Communication
Communication Wi-Fi 2.4G
Protocol OCPP1.6J
Frequency
Bandwidth 2400-2483.5MHz (Wi-Fi) 13.553-13.567MHz (RFID)
Max RF Output
Power <20dBm (-10dBW)
Safety
RCD 6mA DC
Ingress
Protection IP65
Impact
Protection IK10
Electrical
Protection
Over current protection, Residual current protection, Surge
protection, Over/Under voltage protection, Over/Under frequency
protection, Over temperature protection
Certification EN/IEC 61851-1: 2017, EN/IEC 61851-21-2: 2018, EN/IEC 61000-
6-1:2019
Warranty 2 years
Environment
Installation Wall-mount
Working
Temperature - 30
℃
~+50
℃
Working
Humidity 5%~95%
Work Altitude <2000m
Package
Product
Dimension 328.07x180.73x86.84 mm (HxWxD) 328.07x180.73x86.84mm (HxWxD)
Package
Dimension 415x255x190mm (LxWxH) 415x255x190mm (LxWxH)
Net Weight 2.8kg 3.2kg
Gross Weight 3.3kg 3.8kg

User’s manual · WB1-11-OCPP-LK7 & WB1-11-OCPP- User’s manual · WB1-11-OCPP
User’s manual · U+ WB1-7-OCPP-LK7 / U+ WB1-11-OCPP-LK7
Technical changes and mistakes reserve -3- u+ WB1-7-OCPP-LK7 / U+ WB111-OCPP-LK7 Versión en_1.0 Univers by FTE
2.2 External Structure
2.3 Package Contents
Unpack the product. Please check and verify following items after receiving the charger:
•Visual inspection on charger’s external appearance. If there is any breakage or other damage,
please notify the seller immediately.
•Check type and quantity of all accessories as follows. If there is a shortage in the quantity of any
item or if any items are missing, please contact the seller at once.
User Manual
(x1) φ6 Expansion Pipe (x6) M4*32 Screw
(x6) Installation Board (x1)
Wallbox
(x1) M4 Wrench (x1) Sealed Cap (x1)
Insulated Terminal
(x3) for Single-phase
(x5) for Three-phase Coupler Holder (x1)
