Fujitsu Airstage ARXA24L User manual

KEEP THIS MANUAL
FOR FUTURE REFERENCE
FUJITSU GENERAL LIMITED P/N9373384038-02
OPERATING MANUAL
VRF SYSTEM
INDOOR UNIT
Duct Type
OPERATING MANUAL
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
MANUAL DE FUNCIONAMIENTO
MANUALE DI ISTRUZIONI
ΕΓΧΕΙΡΙ∆ΙΟ ΛΕΙΤΟΥΡΓΙΑΣ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
MANUAL DE INSTRUÇÕES
ARXA24L
ARXA30L
ARXA36L
ARXA45L
ARXB24L
ARXB30L
ARXB36L
ARXB45L
ARXC36L
ARXC45L
ARXC60L
ARXC72L
ARXC90L
English
Deutsch
Français
Español
Italiano
EλληvIkά
Русский
Português
TM
9373384038-02_OM_cover.p65 18/2/09, 13:091

En-1
CONTENTS
SAFETY PRECAUTIONS ....................................... 1
NAME OF PARTS ................................................... 2
MANUAL AUTO OPERATION ............................... 3
OPERATING TIPS................................................... 4
CLEANING AND CARE .......................................... 5
TROUBLESHOOTING ............................................ 6
SPECIFICATIONS ................................................... 8
PRECAUTIONS ON USE
●Do not keep exposing oneself to the direct wind of air conditioner for a long time.
●Do not insert fingers or objects into the outlet port or intake grilles.
●Do not start and stop air conditioner operation by disconnecting the power supply
cord and so on.
●If the power supply cord of this appliance is damaged, it should only be replaced by
the authorized service personal, since special purpose tools and specified cord are
required.
●If any refrigerant happens to leak, extinguish any flames, ventilate the room and get in
touch with authorized service personnel.
●Provide occasional ventilation during use.
●Do not use in applications involving the storage of foods, precision equipment, or art
works.
●Do not place animals or plants in the direct path of the air flow.
●Do not direct air flow at fireplaces or heating apparatus.
●Do not block or cover the inlet port and outlet port.
●Do not climb on, or place objects on, the air conditioner.
●Do not set flower vases or water containers on top of air conditioners.
●Do not hang objects from the indoor unit.
●Do not place anything below the indoor unit that should not get wet.
●Always turn off the electrical breaker whenever cleaning the air conditioner or the air
filter.
●Do not expose the air conditioner directly to water.
●Do not operate the air conditioner with wet hands.
●Check the condition of the installation stand for damage.
●Please be sure to attach the filter.
A filter can also be purchased from your local dealer.
●Do not drink the water drained from the air conditioner.
●Do not apply any heavy pressure to radiator fins.
●Do not use inflammable gases near the air conditioner.
●Do not touch the piping during operation.
●Ensure that any electronic equipment is at least one metre away from either the in-
door or outdoor units.
PRECAUTIONS ON INSTALLATION
●Do not attempt to install this air conditioner by yourself.
●This unit contains no user-serviceable parts. Always consult authorized service per-
sonnel for repairs.
●When moving, consult authorized service personnel for disconnection and installa-
tion of the unit.
●The unit must be grounded.
●Make sure drain work is implemented properly for drainage.
●Avoid installing the air conditioner near a fireplace or other heating apparatus.
●When installing the indoor and outdoor units, take precautions to prevent access by
infants.
CAUTION!
SAFETY PRECAUTIONS
●Before using the appliance, read these “PRECAUTIONS” thoroughly and operate in the correct way.
●The instructions in this section all relate to safety; be sure to maintain safe operating conditions.
●“WARNING” and “CAUTION” have the following meanings in these instructions:
WARNING!
WARNING!
CAUTION!
This mark indicates procedures which, if improperly performed, might lead to the
death or serious injury of the user.
This mark indicates procedures which, if improperly performed, might possibly result
in personal harm to the user, or damage to property.
CAUTION!
9373384038-02_OM_en.p65 6/2/09, 10:361

En-2

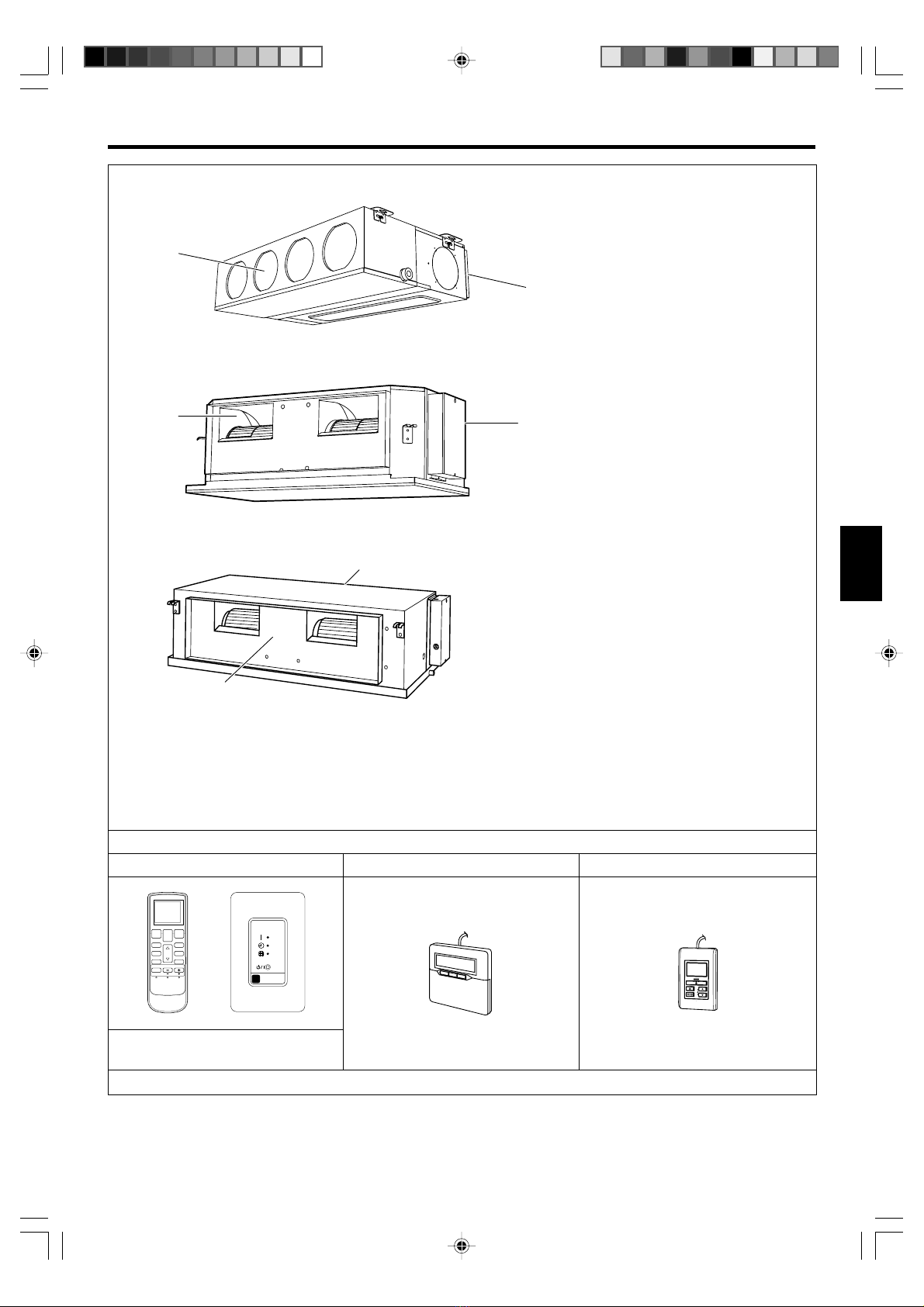

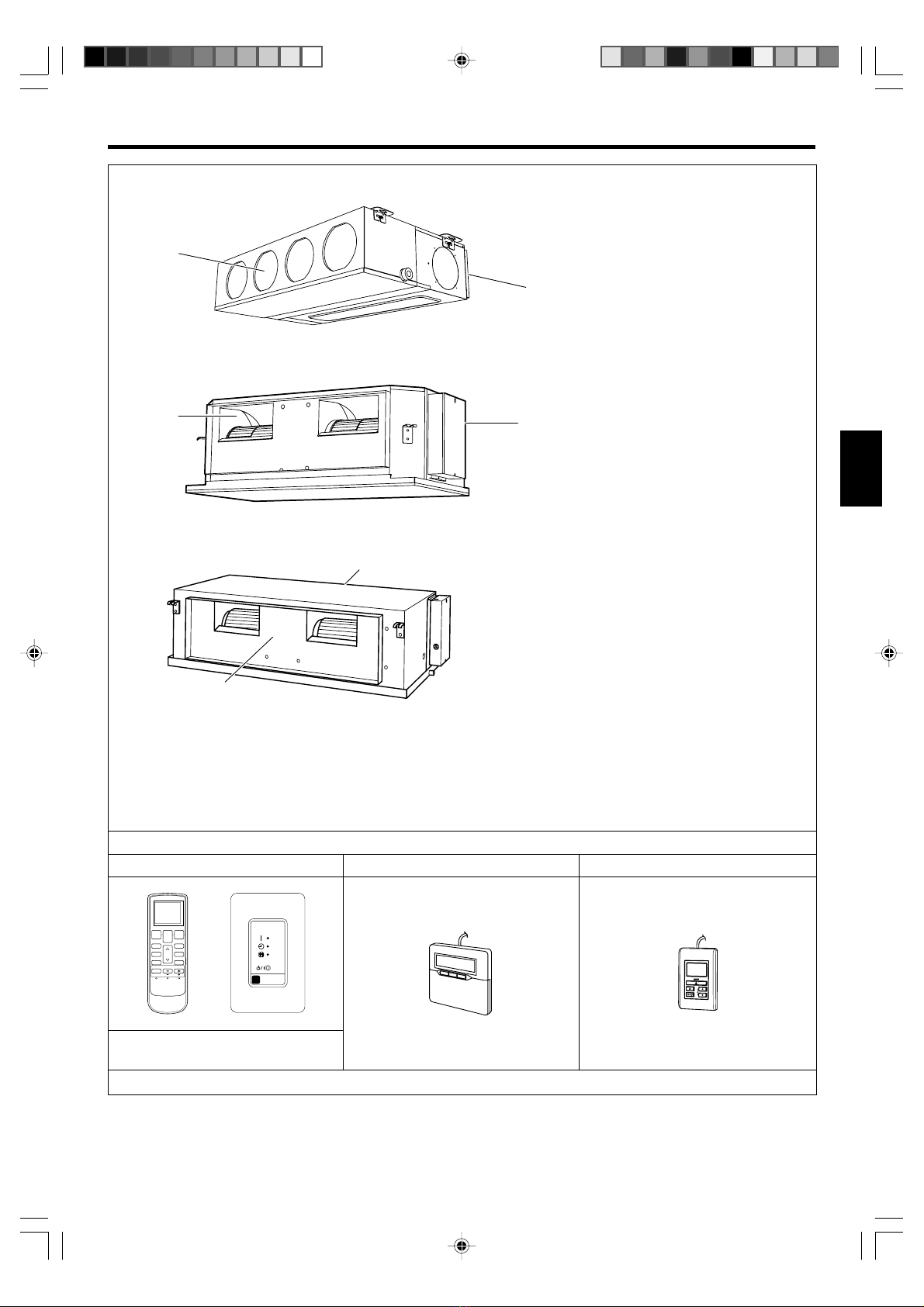

NAME OF PARTS
ARXA 24/30/36/45, ARXB 24/30/36/45
ARXC 36/45/60
ARXC 72/90
1Outlet Port
2Intake Port
12
2
1
1
2
Control unit (optional)
Wireless Remote Controller Wired Remote Controller Simple Remote Controller
Be sure to use after connecting
receiver unit.
For operation method, please refer to the Operating Manual of each device.
9373384038-02_OM_en.p65 18/2/09, 13:102

En-3
MANUAL AUTO OPERATION
Do not press the MANUAL AUTO button with wet hands or pointed objects, otherwise an electric
shock or malfunction may occur.
CAUTION!
Use the MANUAL AUTO operation in the event the remote control unit is lost or otherwise unavailable.
*Limited to only when receiver unit is connected.
Stopping Operation
Press the MANUAL AUTO button on the operating control panel.
Starting Operation
Press the MANUAL AUTO button on the operating control panel.
The operation can be set in the following setting.
Operating mode AUTO When Auto mode cannot be selected, it will operate in the same mode as the
other indoor unit in the same system. (When other indoor unit in the same sys-
tem doesn't operate, the air conditioner will operate in cooling.)
Fan speed AUTO
Setting temperature 23 °C
9373384038-02_OM_en.p65 6/2/09, 10:363

En-4
OPERATING TIPS
About priority state and standby state
●Multiple indoor units can be connected within the same system. Depending on the system, choice of operating mode are
limited.
Operation and Performance
Cooling priority state
Heating priority state
Standby state
When the other indoor units within the same system operate in cooling or dry mode, heating
can not be selected at the same time.
When the other indoor units within the same system operate in heating mode, cooling and dry
mode can not be selected at the same time.
The standby state activates when two or more indoor units start up at the same time in differ-
ent mode. Any indoor unit other than priority mode will wait in standby state until priority
mode changes (operation starts as soon as priority is switched).
At this time, the OPERATION indicator lamp (green) lights up and the TIMER indicator lamp
(orange) flashes (limited to only when receiver unit is connected).
Low ambient cooling
●When the outdoor temperature drops, the outdoor unit's fans may switch to Low Speed, or one of the fans may stop
intermittently.
Heating performance
●Heating mode operates on the heat-pump principle, absorbing heat from outdoor air and transferring that heat indoors. As
a result, the operating performance is reduced as outdoor air temperature drops. If you feel that insufficient heating per-
formance is being produced, we recommend you use this air conditioner in conjunction with another kind of heating
appliance.
●Heating mode heat your entire room by recirculating air throughout the room, with the result that some time may be
required after first starting the air conditioner until the room is heated.
Microcomputer-controlled automatic defrosting
●When using the Heating mode under conditions of low outdoor air temperature high humidity, frost may form on the
outdoor unit, resulting in reduced operating performance. In order to prevent this kind of reduced performance, this unit is
equipped with a Microcomputer-controlled automatic defrosting function. If frost forms, the air conditioner will tempora-
rily stop, and the defrosting circuit will operate briefly (for about 4 to 15 minutes).
During Automatic Defrosting operation, the OPERATION indicator lamp (green) will flash (limited to only when receiver unit
is connected).
Oil recovery operation
●Periodically, the oil recovery operation is performed in order to return compressor oil to the outdoor unit.
During oil recovery operation, the OPERATION indicator lamp (green) will flash (for about 10 minutes) (limited to only when
receiver unit is connected).
Temperature and humidity range
●The temperature and humidity required for operating this product is as shown in the following table.
Cooling/Dry Mode Heating Mode
Outdoor temperature Please refer to the specification of outdoor units.
Indoor temperature About 18 to 32°C About 16 to 30°C
Indoor humidity About 80% or less
●If the air conditioner is operated under higher temperature conditions than those listed, the built-in protection circuit may
operate to prevent internal circuit damage. Also, during Cooling and Dry modes, if the unit is used under conditions of
lower temperature than those listed above, the heat-exchanger may freeze, leading to water leakage and other damage.
●If the unit is used for long periods under high-humidity conditions, condensation may form on the surface of the indoor
unit, and drip onto the floor or other objects underneath.
●Do not use this unit for any purposes other than the Cooling, Heating, Dehumidifying, and air-circulation of rooms in
ordinary dwellings.
9373384038-02_OM_en.p65 6/2/09, 10:364

En-5
CLEANING AND CARE
●Before cleaning the unit, be sure to stop the unit and disconnect the power supply.
●Do not stand on an unstable platform when cleaning.
●When removing and replacing the air filters, be sure not to touch the heat exchanger, as per-
sonal injury may result.
●When cleaning the unit’s body, do not use water hotter than 40 °C, harsh abrasive cleansers, or
volatile agents like benzene or thinner.
●If dirt is allowed to accumulate on the air filter, air flow will be reduced, lowering operating
efficiency and increasing noise.
During periods of normal use, the air filters should be cleaned regularly.
CAUTION!
Cleaning the air filter
Cleaning
Cleaning the Air filter
Remove dust with a vacuum cleaner or by washing. After washing, be sure to allow it to dry thoroughly in a shady place
before reinstalling.
When not using for an extended period
Leave the breaker on for at least 12 hours before starting operation when it is to be used again.
9373384038-02_OM_en.p65 6/2/09, 10:365

En-6
TROUBLESHOOTING
The following conditions are not breakdowns or operation failures.
Symptom
Doesn’t operate immedia-
tely:
Airflow is weak or stops:
Flashing lamps:
(Limited to only when
receiver unit is con-
nected)
Noise is heard:
Smells:
Fog comes out of the
indoor unit:
Steam comes out of the
indoor unit:
Water is produced from
the outdoor unit:
Problem
●If the unit is stopped and then immediately started again, the compressor will not
operate for about 3 minutes, in order to prevent fuse blowouts.
●Whenever the electrical breaker is turned off then on again, the protection circuit
will operate for about 3 minutes, preventing unit operation during that period.
●When Heating operation is started, indoor unit’s fan may temporarily stop, to
allow internal parts to warm up.
●During Heating operation, if the room temperature rises above the thermostat
setting, the outdoor unit will stop, and the indoor unit’s fan will stop. If you wish to
warm the room further, set the thermostat for a higher setting.
●During oil recovery operation, the air flow may stop for approximately 10 minutes.
●During Heating operation, the unit will temporarily stop operation (between 4 and
15 minutes) as the Automatic Defrosting mode operates.
●The fan may operate at low speed during Dry operation or when the unit is moni-
toring the room’s temperature.
●In the monitor AUTO operation, the fan will operate at low speed.
The OPERATION indicator lamp
(green) flashes:
The OPERATION indicator lamp
(green) flashes:
The OPERATION indicator lamp
(green) and TIMER indicator lamp
(orange) are flashing alternately:
The OPERATION indicator lamp
(green) and TIMER indicator lamp
(orange) are flashing
simultaneously:
The OPERATION indicator lamp
(green) lights up and the TIMER
indicator lamp (orange) flashes:
●In the following conditions there are sounds of water flowing from the indoor unit
and the operation sound becomes loud. These are the sounds of the flowing of
refrigerant.
When operation starts
When oil recovery operation finishes
When automatic defrosting operation finishes
●During operation, a slight squeaking sound may be heard. This is the result of
minute expansion and contraction of the panel due to temperature changes.
●During Heating operation, a sizzling sound may be heard occasionally. This sound
is produced by the Automatic Defrosting operation.
●Some smell may be emitted from the indoor unit. This smell is the result of room
smells (furniture, tobacco, etc.) which have been taken into the air conditioner.
●During Cooling operation, a thin mist may be seen emitted from the indoor unit.
This results from the sudden Cooling of room air by the air emitted from the air
conditioner, resulting in condensation and misting.
●During Heating operation, the outdoor unit’s fan may stop, and steam may be
seen rising from the unit. This is due to the Automatic Defrosting operation.
●During Heating operation, water may be produced from the outdoor unit due to
the Automatic Defrosting operation.
See page
—
—
—
—
4
4
—
—
4
4
—
—
4
—
—
4
—
—
4
—
An oil recovery operation is being performed.
An automatic defrosting operation is being per
formed.
It has recovered from a power outage.
It is operating in trial operation mode.
Ask a manager as there may be maintenance
being conducted.
This is the standby state.
9373384038-02_OM_en.p65 6/2/09, 10:366

En-7
TROUBLESHOOTING
The following conditions may not be breakdowns so check again.
Symptom
Doesn’t operate at all:
The operation mode
cannot be changed:
Poor Cooling
(or Heating)
performance:
Set the temperature lower
than the room tempera-
ture and use it:
See page
—
—
—
4
4
4
—
5
—
—
—
—
—
4
Items to check
●Has there been a power failure?
●Has a fuse blown out, or a circuit breaker been tripped?
●Is the main power switch set to the OFF position?
●Are you trying to engage in an operation different from the priority state?
●Is it in standby state?
●Are you trying to change to an operation different from the priority conditions?
●Did you adjust the room temperature settings (thermostat) correctly?
●Is the air filter dirty?
●Are the air conditioner’s inlet port or outlet port blocked?
●Is there a window or door open?
●In the case of Cooling operation, is a window allowing bright sunlight to enter?
(Close the curtains.)
●In the case of Cooling operation, are there heating apparatus and computers
inside the room, or are there too many people in the room?
●Is the fan speed set to low?
●Temperature does not fall down well.
Temperature may not fall down depending on the room conditions.
(While high humidity or the room temperature is high.)
In the following situations stop operation immediately and get in touch with authorized
service personnel.
●The problem cannot be solved even when the troubleshooting checks have been performed.
●The OPERATION indicator lamp (green) is flashing very fast (when receiver unit is connected).
●The wired remote controller or simple remote controller indicate Er (when connected).
●It has burning smell.
●For details on marking the Flashing lamps, please refer to the Manual of “IR Receiver Unit”or “Wired Remote Control-
ler”.
9373384038-02_OM_en.p65 6/2/09, 10:367

En-8
SPECIFICATIONS
ARXA24L ARXA30L ARXA36L ARXA45L
230 V~50 Hz
198 to 264 V
7.10 9.00 11.2 12.5
8.00 10.0 12.5 14.0
38 40 43 43
36 38 41 41
34 36 39 39
270
1,135
700
43 45
MODEL
POWER SOURCE
AVAILABLE VOLTAGE RANGE
COOLING CAPACITY [kW]
HEATING CAPACITY [kW]
SOUND PRESSURE LEVEL
HIGH dB (A)
MED dB (A)
LOW dB (A)
DIMENSIONS & WEIGHT
HEIGHT [mm]
WIDTH [mm]
DEPTH [mm]
WEIGHT [kg]
Standard static pressure : ARXC36/45/60: 100Pa, ARXC70: 70,260Pa, ARXC90: 150,250Pa
●Acoustic Noise Information : The maximum sound pressure level is less than 70 dB (A) for both indoor unit and outdoor
unit.
According to IEC 704-1 and ISO 3744.
ARXB24L ARXB30L ARXB36L ARXB45L
230 V~50 Hz
198 to 264 V
7.10 9.00 11.2 12.5
8.00 10.0 12.5 14.0
31 34 37 41
27 32 35 38
25 29 33 36
270
1,135
700
43 45
MODEL
POWER SOURCE
AVAILABLE VOLTAGE RANGE
COOLING CAPACITY [kW]
HEATING CAPACITY [kW]
SOUND PRESSURE LEVEL
HIGH dB (A)
MED dB (A)
LOW dB (A)
DIMENSIONS & WEIGHT
HEIGHT [mm]
WIDTH [mm]
DEPTH [mm]
WEIGHT [kg]
ARXC36L ARXC45L ARXC60L ARXC72L ARXC90L
230 V~50 Hz
198 to 264 V
11.2 12.5 18.0 22.4 25.0
12.5 14.0 20.0 25.0 28.0
45 49 49 51 53
38 45 45 48 51
32 42 42 45 49
400 450
1,050 1,550
500 700
45 50 82
MODEL
POWER SOURCE
AVAILABLE VOLTAGE RANGE
COOLING CAPACITY [kW]
HEATING CAPACITY [kW]
SOUND PRESSURE LEVEL
HIGH dB (A)
MED dB (A)
LOW dB (A)
DIMENSIONS & WEIGHT
HEIGHT [mm]
WIDTH [mm]
DEPTH [mm]
WEIGHT [kg]
Standard static pressure : ARXB24: 40Pa, ARXB30/36: 50Pa, ARXB45: 60Pa
Standard static pressure : 100 Pa
9373384038-02_OM_en.p65 6/2/09, 10:368

Ge-1
INHALTSVERZEICHNIS
VORSICHTSMASSNAHMEN ................................ 1
BEZEICHNUNG DER TEILE ................................... 2
AUTOMATISCHE UMSCHALTUNG ...................... 3
HINWEISE ZUM BETRIEB ..................................... 4
PFLEGE UND INSTANDHALTUNG ....................... 5
FEHLERSUCHE ...................................................... 6
SPEZIFIKATIONEN................................................. 8
VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH
●Halten Sie sich nicht länger im direkten Zug der Klimaanlage auf.
●Stecken Sie weder Finger noch andere Gegenstände in den Luftauslaß oder in den
Lufteinlaß.
●
Starten und stoppen Sie die Klimaanlage nicht durch Ein- bzw. Ausstöpseln des Steckers.
●Wenn das Stromkabel dieser Anwendung beschädigt ist, darf es nur durch autorisier-
tes Servicepersonal ersetzt werden, weil dazu besonderes Werkzeug und das vorge-
gebene Kabel erforderlich sind.
●Sollte Kühlmittel auslaufen, löschen Sie alle offenen Flammen, lüften Sie den Raum
und wenden Sie sich an autorisiertes Servicepersonal.
●Sorgen Sie beim Betrieb für ausreichende Belüftung.
●Nicht im Zusammenhang mit der Lagerung von Lebensmitteln, Präzisionsgeräten oder
Kunstwerken nutzen.
●Halten Sie Haustiere und Pflanzen nicht im direkten Luftstrom.
●Leiten Sie den Luftstrom nicht auf eine Feuerstelle oder ein Heizgerät.
●Der Luftein- und –auslass darf nicht blockiert werden.
●
Steigen Sie nicht auf das Klimagerät und stellen Sie keine Gegenstände auf dem Gerät ab.
●Stellen Sie keine Blumenvasen oder Flüssigkeiten enthaltende Behälter auf das Kli-
magerät.
●Hängen Sie keine Gegenstände am Innengerät auf.
●Stellen Sie nichts unter das Innengerät, was nicht nass werden darf.
●Beim Reinigen der Klimaanlage oder Auswechseln des Luftfilters stets Trennschalter
ausschalten.
●Verschütten Sie keine Flüssigkeiten auf das Klimagerät.
●Berühren Sie das Klimagerät beim Betrieb nicht mit nassen Händen.
●Überprüfen Sie das Gerät in regelmäßigen Abständen auf einwandfreie Installation.
●Stellen Sie sicher, dass der Filter eingebaut ist.
Filter sind auch bei Ihrem Händler vor Ort erhältlich.
●Trinken Sie nicht das aus dem Klimagerät ablaufende Wasser.
●Die Kühlrippen dürfen keinem starken Druck ausgesetzt werden.
●Verwenden Sie keine zündfähigen Gase in der Nähe des Klimagerätes.
●Die Röhren während des Betriebs nicht berühren.
●Achten Sie darauf, daß sich elektronische Geräte in einem Abstand von mindestens
einem Meter von jedem der Innen- und Außengeräte befinden.
VORSICHTSMASSNAHMEN FÜR DIE INSTALLATION
●Versuchen Sie auf keinen Fall, dieses Klimagerät selbst zu installieren.
●Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können.
Überlassen Sie sämtliche Reparaturarbeiten qualifiziertem Kundendienstpersonal.
●Bei einem Umzug sind die erforderlichen Demontage- und Neuinstallationsarbeiten
von einem qualifizierten Montagetechniker auszuführen.
●Das Gerät muss geerdet werden.
●Sorgen Sie für einen angemessenen Wasserabfluss.
●Vermeiden Sie eine Installation des Klimagerätes in der Nähe eines Kamins oder ande-
ren Heizgerätes.
●Beim Installieren der Innen- oder Außeneinheiten darauf achten, dass Kleinkinder kei-
nen Zugang haben.
VORSICHT!
VORSICHTSMASSNAHMEN
●Vor Inbetriebnahme der Geräte lesen Sie bitte den Abschnitt “Vorsichtsmaßnahmen” sorgfältig durch.
●Alle Anleitungen in diesem Abschnitt beziehen sich auf Sicherheit und garantiert sichere Bedienungsbedingungen.
●“WARNUNG” und “VORSICHT” haben im Rahmen dieser Anweisungen folgende Bedeutung:
WARNUNG!
WARNUNG!
VORSICHT!
Dieser Hinweis weist auf eine Gefahr hin oder auf eine unsachgemäße Handhabung,
wodurch eine Verletzung oder Lebensgefahr bestehten kann.
Dieser Hinweis weist auf eine Gefahr hin oder unsachgemäßen Betrieb, der zu Verlet-
zungen, Beschädigungen und Sachschaden führen kann.
VORSICHT!
9373384038-02_OM_de.p65 10/2/09, 15:381

Ge-2
BEZEICHNUNG DER TEILE
ARXA 24/30/36/45, ARXB 24/30/36/45
ARXC 36/45/60
ARXC 72/90
1Luftauslass
2Lufteinlass
Bediengerät (whalfei)
Kabellose Fernbedienung Fernbedienung ohne Kabel Einfache Fernbedienung
Erst nach Anschluss des Empfän-
gers benutzen.
Für den Betrieb schlagen Sie bitte in der jeweiligen Bedienungsanleitung des Gerätes nach.
1
2
12
2
1
9373384038-02_OM_de.p65 18/2/09, 13:112

Ge-3
AUTOMATISCHE UMSCHALTUNG
Den Betrieb stoppen
Drücken Sie die Taste für automatische umschaltung (MANUAL AUTO) auf dem Bedienungs-
feld.
Die Taste für automatische umschaltung (MANUAL AUTO) nicht mit feuchten Händen oder spitzen
Gegenständen betätigen, da Nichtbeachtung einen Stromschlag oder Fehlfunktionen zur Folge haben
kann.
VORSICHT!
Die Taste für automatische umschaltung (MANUAL AUTO) kann für vorübergehenden Betrieb des Gerätes mit automatischer
Umschaltung verwendet werden, wenn die Fernbedienung nicht zur Verfügung steht.
*Nur bei angeschlossenem Empfänger.
Den Betrieb starten
Drücken Sie die Taste für automatische umschaltung (MANUAL AUTO) auf dem Bedienungs-
feld.
Der Betrieb kann wie folgt eingestellt werden.
Betriebsmodus AUTO Wenn sich der automatische Betrieb (Auto) nicht einstellen lässt, läuft das Gerät
im gleichen Modus wie das andere Innengerät im gleichen System. (Wenn das
andere Innengerät im gleichen System nicht läuft, funktioniert die Klimaanlage
im Kühlbetrieb.)
Gebläsedrehzahl AUTO
Temperatureinstellung 23 °C
9373384038-02_OM_de.p65 10/2/09, 15:383

Ge-4
HINWEISE ZUM BETRIEB
Über den Vorrang- und den Standby-Zustand
●Innerhalb eines Systems lassen sich mehrere Innengeräte anschließen. Je nach System ist die Auswahl der Betriebsarten
eingeschränkt.
Betrieb und Leistung
Zustand Vorrang
Kühlen
Zustand Vorrang
Heizen
Standby-Zustand
Wenn die anderen Innengeräte des gleichen Systems kühlen oder entfeuchten, kann nicht
gleichzeitig die Heizfunktion eingestellt werden.
Wenn die anderen Innengeräte des gleichen Systems heizen, kann nicht gleichzeitig die Kühl-
und Entfeuchterfunktion eingestellt werden.
Das System geht dann in den Standby-Zustand, wenn zwei oder mehr Innengeräte gleichzeitig
in unterschiedlichen Betriebsmodi angehen. Alle Innengeräte, die nicht im vorrangigen Modus
laufen, warten im Standby-Zustand, bis der vorrangige Modus wechselt (der Betrieb startet,
sobald der Vorrang umgeschaltet wird).
Dann geht die Betriebslampe (OPERATION) (grün) an, und die TIMER-Lampe (orangefarben)
fängt an zu blinken (nur bei angeschlossenem Empfänger).
Kühlen bei niedriger Umgebungstemperatur
●Wenn die Außentemperatur abfällt, können die Gebläse der Außenanlage auf niedrige Drehzahl umschalten oder kann
eines der Gebläse von Zeit zu Zeit gestoppt werden.
Heizleistung
●Der Heizbetrieb funktioniert nach dem Heizpumpenprinzip, d.h. dass der Außenluft Wärme entzogen und nach innen gelei-
tet wird. Aus diesem Grund nimmt die Heizleistung bei fallenden Außentemperaturen ab. Falls das Klimagerät keine ausrei-
chende Beheizung des Raumes liefert, wird empfohlen, es in Kombination mit einem anderen Heizgerät zu betreiben.
●Im Heizbetrieb wird der gesamte Raum durch Warmluft-Umwälzung geheizt. Dadurch dauert es nach dem ersten Einschal-
ten eine Zeit, bis der Raum warm ist.
Mikroprozessorgesteuerte Entfrost-Automatik
●Bei niedriger Außentemperatur in Verbindung mit hoher Luftfeuchtigkeit kann sich beim Heizbetrieb Frost am Außengerät
bilden, wodurch die Heizleistung reduziert wird. Der eingebaute Mikroprozessor des Klimagerätes überwacht diesen Zu-
stand und aktiviert ggf. die Entfrost-Funktion. Dies bewirkt eine vorübergehende Unterbrechung des Heizbetriebs (ca. 4–15
Minuten lang).
Während des automatischen Entfrostzyklus blinkt die Betriebslampe (OPERATION) (grün) (nur bei angeschlossenem Emp-
fänger).
Wiederherstellung der Ölversorgung
●In regelmäßigen Abständen wird eine Wiederherstellung der Ölversorgung durchgeführt, damit das Außengerät wieder
mit Kompressoröl versorgt wird. Während der Wiederherstellung der Ölversorgung blinken die Betriebslampe (OPERA-
TION) (grün) (ca. 10 Minuten lang) (nur bei angeschlossenem Empfänger).
Temperatur- und Feuchtigkeitsbereiche
●Die erforderliche Temperatur und Feuchtigkeit für den Betrieb dieses Produktes ist der folgenden Tabelle zu entnehmen.
Kühlen/Entfeuchten Heizen
Außentem peratur Vgl. die Spezifikation der Außengeräte.
Raumtemperatur Ca. 18 bis 32 °C Ca. 16 bis 30 °C
Luftfeuchtigkeit im Raum Ca. 80 % rel. Feuchte oder weniger
●Wird das Klimagerät bei höheren als den hier angegebenen Temperaturen betrieben, so tritt u. U. die automatische Schutz-
schaltung in Funktion, wodurch der Betrieb unterbrochen wird. Beim Kühlen und Entfeuchten bei niedrigeren als den hier
angegebenen Temperaturen kann es vorkommen, daßder Wärmetauscher vereist, was zu einem Auslaufen von Wasser
oder anderen Störungen führen könnte.
●Bei längerem Betrieb des Gerätes unter Bedingungen hoher Luftfeuchtigkeit kann sich Kondenswasser auf den Außen-
flächen des Innengerätes bilden und auf den Boden bzw. auf Gegenstände unter dem Innengerät tropfen.
●Benutzen Sie dieses Gerät nicht für andere Zwecke als zum Kühlen, Heizen, Entfeuchten und zur Luftumwälzung von Räu-
men in gewöhnlichen Wohnungen.
9373384038-02_OM_de.p65 10/2/09, 15:384

Ge-5
PFLEGE UND INSTANDHALTUNG
●Achten Sie vor dem Reinigen des Klimageräts darauf, das Gerät auszuschalten und vom Netz zu
trennen.
●Stellen Sie sich beim Reinigen nicht auf eine instabile Fläche.
●Achten Sie beim Entfernen und Auswechseln der Luftfilter darauf, den Wärmetauscher nicht zu
berühren, um Verletzungen zu vermeiden.
●Verwenden Sie zum Reinigen des Klimagerätes kein Wasser mit einer Temperatur von mehr als
40 °C, keine Reinigungsmittel mit Schleifwirkung und keine leicht flüchtigen Chemikalien wie
Benzin und Farbverdünner.
●Falls sich Schmutz im Luftfilter ansammelt, wird der Luftstrom reduziert, die Geräteleistung be-
einträchtigt und das Betriebsgeräusch verstärkt.
Während des normalen Betriebs sollten die Luftfilter regelmäßig gereinigt werden.
VORSICHT!
Reinigen des Luftfilters
Reinigung
Reinigung des Filters
Entfernen Sie den Staub mit einem Staubsauger oder durch Waschen. Lassen Sie den Filter vor dem erneuten Einbau
gründlich an einem schattigen Ort trocknen.
Wenn das Gerät länger nicht genutzt wurde
Lassen Sie den Unterbrecher mindestens 12 Stunden vor dem Betrieb an, bevor Sie das Gerät wieder nutzen.
9373384038-02_OM_de.p65 10/2/09, 15:385

Ge-6
FEHLERSUCHE
Folgende Bedingungen stellen keine Defekte oder Betriebsstörungen dar.
Fehler
Gerät arbeitet nicht
sofort:
Der Luftstrom ist
schwach oder stoppt:
Blinkende Leuchten:
(nur bei angeschlosse-
nem Empfänger)
Es sind Geräusche zu
hören:
Anomaler Geruch:
Nebel kommt aus dem
Innengerät:
Dampf kommt aus dem
Innengerät:
Wasser läuft aus dem
Außengerät:
Ursache
●Wird das Gerät aus- und sofort wieder eingeschaltet, so arbeitet der Kompressor
ca. 3 Minuten lang nicht, um ein Durchbrennen der Sicherung zu verhindern.
●Jedesmal, wenn der Netzschalter aus- und wieder eingeschaltet ist, erfolgt 3
Minuten lang eine Schutzschaltung. Während dieser Zeit kann die Anlage nicht
betrieben werden.
●Beim Starten des Heizbetriebs schaltet das Gebläse vorübergehend auf eine sehr
niedrige Drehzahl, damit sich die Bauteile im Geräteinneren ausreichend erwärmen
können.
●Wenn die Raumtemperatur im Heizbetrieb die Thermostateinstellung überschreitet,
stoppt das Außengerät, und das Gebläse des Innengerätes schaltet sich ab. Stellen
Sie den Thermostaten auf eine höhere Temperatur ein, falls Sie den Raum stärker
heizen wollen.
●Während der Wiederherstellung der Ölversorgung kann der Luftstrom ca. 10
Minuten unterbrochen werden.
●Beim Heizen stoppt das Klimagerät (ca. 4–15 Minuten lang), während die
automatische Entfrostfunktion aktiviert ist.
●Beim Entfeuchten und während der Überwachung der Raumtemperatur arbeitet
das Gebläse u.U. mit niedriger Drehzahl.
●
Bei automatischer Überwachung (AUTO) arbeitet das Gebläse u.U. mit niedriger Drehzahl.
Die Betriebslampe (OPERATION)
(grün) blinkt:
Die Betriebslampe (OPERATION)
(grün) blinkt:
Die Betriebslampe (OPERATION)
(grün) und die TIMER-Lampe
(orangefarben) blinken abwechselnd:
Die Betriebslampe (OPERATION)
(grün) und die TIMER-Lampe
(orangefarben) blinken gleichzeitig:
Die Betriebslampe (OPERATION)
(grün) geht an, und die TIMER-Lampe
(orangefarben) fängt an zu blinken:
●Unter folgenden Bedingungen kommen Wassergeräusche aus dem Innengerät und
das Betriebsgeräusch wird laut. Es handelt sich um das Fließen der Kühlflüssigkeit.
Wenn der Betrieb startet,
Wenn die Wiederherstellung der Ölversorgung beendet ist,
Wenn das automatische Entfrosten beendet ist,
●Während des Betriebs ertönt u. U. ein leises Quietschgeräusch. Dies ist auf winzige
Dehnungen und Schrumpfungen des Paneels aufgrund von Temperaturänderungen
zurückzuführen.
●Während des Heizbetriebs kann gelegentlich ein zischendes Geräusch zu hören
sein. Dieses Geräusch wird durch den Betrieb des automatischen Entfrosters
verursacht.
●Das Innengerät gibt u.U. Gerüche ab, die aus der Raumluft (Möbel, Zigarettenrauch
usw.) in das Innere des Klimagerätes gelangt sind.
●Beim Kühlen dringt u. U. leichter Dampf aus dem Innengerät. Dies ist auf die
plötzliche Abkühlung der Raumluft durch die vom Klimagerät abgegebene Luft
zurückzuführen, so daßes zu Kondenswasser- und Dampfbildung kommt.
●Während des Heizbetriebs kann das Gebläse der Außeneinheit stoppen und Dampf
aus der Einheit entweichen. Das wird durch den automatischen Entfroster
hervorgerufen.
●Während des Heizbetriebs kann sich in der Außeneinheit aufgrund des
automatischen Entfrosterbetriebs Wasser bilden.
Siehe
seite
—
—
—
—
4
4
—
—
4
4
—
—
4
—
—
4
—
—
4
—
Die Ölversorgung wird wiederhergestellt.
Das Gerät wird gerade automatisch entfrostet.
Das Gerät stellt sich nach einem Stromausfall
wieder ein.
Das Gerät läuft im Versuchsmodus.
Fragen Sie einen Vorgesetzten, ob das Gerät evtl.
gerade gewartet wird.
Es handelt sich um den Standby-Zustand.
9373384038-02_OM_de.p65 10/2/09, 15:386

Ge-7
Folgende Bedingungen müssen keine Defekte darstellen und sind daher erneut zu prüfen.
Fehler
Kein Betrieb:
Der Betriebsmodus lässt
sich nicht wechseln:
schlechte Kühl- oder
Heizleistung:
Sie sollten die Temperatur
auf einen Wert setzen, der
unter der Raumtemperatur
liegt, wenn Sie das Gerät
verwenden:
Siehe
seite
—
—
—
4
4
4
—
5
—
—
—
—
—
4
Prüfpunkte
●Ist ein Netzausfall aufgetreten?
●Ist eine Sicherung durchgebrannt, oder wurde ein Unterbrecher ausgelöst?
●Befindet sich der Hauptschalter in der Position: “AUS”?
●Versuchen Sie, in einen anderen als den vorrangigen Betriebsmodus zu schalten?
●In den Standby-Zustand?
●Versuchen Sie, in auf einen anderen als den vorrangigen Betriebsmodus umzu-
schalten?
●Ist die gewünschte Raumtemperatur (der Thermostat) korrekt eingestellt worden?
●Ist der Luftfilter verschmutzt?
●Ist der Luftein- oder –auslass des Klimageräts blockiert?
●Steht ein Fenster oder eine Tür offen?
●Dringt beim Kühlen starkes Sonnenlicht durch ein Fenster in den Raum? (Vorhän-
ge schließen.)
●Ist beim Kühlen gleichzeitig ein Heizgerät oder ein PC im Raum eingeschaltet,
oder befinden sich viele Personen im Raum?
●Steht das Gebläse auf langsamer Geschwindigkeit?
●Die Temperatur fällt nicht gut.
Je nach den Raumbedingungen fällt die Temperatur möglicherweise nicht.
(Bei hoher Luftfeuchtigkeit oder hoher Raumtemperatur.)
In folgenden Situationen muss der Betrieb sofort unterbrochen und ein autorisierter Kun-
dendienst zu Rate gezogen werden.
●Das Problem lässt sich auch nach den entsprechenden Prüfungen nicht lösen.
●Die Betriebslampe (OPERATION) (grün) blinkt sehr schnell (nur bei angeschlossenem Empfänger).
●Die Fernbedienung mit Kabel bzw. die einfache Fernbedienung geben “Er”an (bei Anschluss).
●Es riecht verbrannt.
●Weitere Informationen zur Bedeutung der blinkenden Lampen finden Sie in der Anleitung für “IR-Empfänger”oder
“Fernbedienung ohne Kabel”.
FEHLERSUCHE
9373384038-02_OM_de.p65 10/2/09, 15:387

Ge-8
SPEZIFIKATIONEN
ARXA24L ARXA30L ARXA36L ARXA45L
230 V~50 Hz
198 bis 264 V
7,10 9,00 11,2 12,5
8,00 10,0 12,5 14,0
38 40 43 43
36 38 41 41
34 36 39 39
270
1.135
700
43 45
Standard-Ruhedruck : ARXC36/45/60: 100Pa, ARXC70: 70.260Pa, ARXC90: 150.250Pa
●Der maximale Schalldruckpegel beträgt beim Innen-und Außengerät geringer als 70 dB (A).
Diese Geräte erfüllen die Normen IEC 704-1 und ISO 3744.
ARXB24L ARXB30L ARXB36L ARXB45L
230 V~50 Hz
198 bis 264 V
7,10 9,00 11,2 12,5
8,00 10,0 12,5 14,0
31 34 37 41
27 32 35 38
25 29 33 36
270
1.135
700
43 45
ARXC36L ARXC45L ARXC60L ARXC72L ARXC90L
230 V~50 Hz
198 bis 264 V
11,2 12,5 18,0 22,4 25,0
12,5 14,0 20,0 25,0 28,0
45 49 49 51 53
38 45 45 48 51
32 42 42 45 49
400 450
1.050 1.550
500 700
45 50 82
Standard-Ruhedruck : ARXB24: 40Pa, ARXB30/36: 50Pa, ARXB45: 60Pa
Standard-Ruhedruck : 100 Pa
MODELL
STROMQUELLE
VERFÜGBARE SPANNUNGSSPANNE
KÜHLEN [kW]
HEIZEN [kW]
SCHALLDRUCKPEGEL
HOCH dB (A)
MITTEL dB (A)
NIEDRIG dB (A)
ABMESSUNGEN UND NETTOGEWICHT
HÖHE [mm]
BREITE [mm]
TIEFE [mm]
GEWICHT [kg]
MODELL
STROMQUELLE
VERFÜGBARE SPANNUNGSSPANNE
KÜHLEN [kW]
HEIZEN [kW]
SCHALLDRUCKPEGEL
HOCH dB (A)
MITTEL dB (A)
NIEDRIG dB (A)
ABMESSUNGEN UND NETTOGEWICHT
HÖHE [mm]
BREITE [mm]
TIEFE [mm]
GEWICHT [kg]
MODELL
STROMQUELLE
VERFÜGBARE SPANNUNGSSPANNE
KÜHLEN [kW]
HEIZEN [kW]
SCHALLDRUCKPEGEL
HOCH dB (A)
MITTEL dB (A)
NIEDRIG dB (A)
ABMESSUNGEN UND NETTOGEWICHT
HÖHE [mm]
BREITE [mm]
TIEFE [mm]
GEWICHT [kg]
9373384038-02_OM_de.p65 10/2/09, 15:388

Fr-1
SOMMAIRE
PRÉCAUTIONS DE SÉCURITÉ .............................. 1
NOMENCLATURE DES ORGANES....................... 2
FONCTIONNEMENT
MANUEL-AUTOMATIQUE .................................... 3
CONSEILS D’UTILISATION ................................... 4
NETTOYAGE ET ENTRETIEN ................................ 5
GUIDE DE DÉPANNAGE ....................................... 6
FICHE TECHNIQUE ................................................ 8
PRECAUTIONS DE SECURITE
●Veillez à ne pas rester trop longtemps directement exposé au flux d’air produite par le
climatiseur.
●
N’introduisez pas vos doigts ou des objets dans l’orifice de sortie ou la grille d’admission d’air.
● N’allumez pas le climatiseur ou ne l’éteignez pas en débranchant le cordon d’alimentation.
●Si le cordon d’alimentation de cet appareil est endommagé, il doit être remplacé par
un centre de réparation agréé uniquement, dans la mesure où des outils et un cordon
spécifiques sont nécessaires.
●En cas de fuite de frigorigène, éteignez les flammes, aérez la pièce et appelez un cen-
tre de réparation agréé.
●Assurez une ventilation régulière pendant le fonctionnement de l’appareil.
●N’utilisez pas l’appareil à proximité d’aliments entreposés, d’instruments de préci-
sion ou d’objets d’art.
●
Ne placez pas des animaux ou des plantes directement dans le courant d’air de l’appareil.
●Ne dirigez pas le flux d’air vers un feu ouvert ou vers un appareil de chauffage.
●N’obstruez pas ou ne couvrez pas l’orifice d’admission ni l’orifice de sortie.
●Ne grimpez pas sur le climatiseur et ne déposez pas d’objets sur celui-ci.
● Ne déposez pas de vase de fleurs ou de récipient contenant de l’eau sur un climatiseur.
●Ne suspendez pas d’objets à l’appareil intérieur.
●Ne placez aucun objet sous l’appareil intérieur qui doive rester sec.
●Toujours couper l’alimentation électrique lors du nettoyage du climatiseur et lors du
changement du filtre à air.
●N’exposez pas directement le climatiseur à de l’eau.
●N’utilisez pas le climatiseur avec des mains humides.
●Vérifiez si le support d’installation est en bon état.
●Veillez à bien attacher le filtre.
Vous pouvez acheter un filtre chez votre revendeur local.
●Ne buvez pas l’eau de vidange du climatiseur.
●N’appliquez aucune forte pression sur les ailettes du radiateur.
●N’utilisez pas de gaz inflammables à proximité du climatiseur.
●Ne touchez pas les canalisations pendant le fonctionnement.
●Veillez à tenir tout équipement électronique à un mètre au moins des appareils inté-
rieur et extérieur.
PRECAUTIONS D’INSTALLATION
●N’essayez pas d’installer vous-même ce climatiseur.
●Cet appareil ne renferme aucune pièce réparable par l’utilisateur. Confiez votre appa-
reil à un centre de réparation agréé pour toute réparation.
●En cas de déménagement, faites appel à votre centre de réparation agréé pour le dé-
branchement et l’installation de l’appareil.
●L’appareil doit être mis à la terre.
●Veillez à ce que le système de vidange soit en place.
●
Évitez d’installer le climatiseur près d’un feu ouvert ou d’autres équipements de chauffage.
●Lorsque vous installez les unités d’intérieur et d’extérieur, veillez à ce qu’elles soient
hors de portée des enfants.
ATTENTION!
PRÉCAUTIONS DE SÉCURITÉ
●Avant d’utiliser cet appareil, veuillez lire attentivement ces “Précautions” et les respecter correctement.
●Les instructions contenues dans la présente section sont toutes liées à la sécurité car vous devez maintenir des conditions de fonctionne-
ment sûres.
●Les symboles “AVERTISSEMENT” et “ATTENTION” ont le sens suivant dans ce manuel:
AVERTISSEMENT!
AVERTISSEMENT!
ATTENTION!
Ce symbole signale une démarche qui, si elle est exécutée de façon incorrecte, peut
entraîner une sérieuse blessure, voir la mort de l’utilisateur.
Ce symbole signale une démarche qui, si elle est exécutée de façon incorrecte, peut
entraîner un dégât pour l’utilisateur ou ses biens.
ATTENTION!
9373384038-02_OM_fr.p65 10/2/09, 15:391

Fr-2
NOMENCLATURE DES ORGANES
ARXA 24/30/36/45, ARXB 24/30/36/45
ARXC 36/45/60
ARXC 72/90
1Orifice de sortie
2Orifice d’admission d’air
Télécommande (facultative)
Télécommande sans fil Télécommande câblée Télécommande simple
Veillez à l’utiliser après la
connexion du récepteur.
Pour la méthode de fonctionnement, veuillez vous référer au manuel d’utilisation livré avec chaque dispositif.
1
2
12
2
1
9373384038-02_OM_fr.p65 18/2/09, 13:112

Fr-3
FONCTIONNEMENT MANUEL-AUTOMATIQUE
Arrêt
Appuyez sur le bouton manuel-automatique (MANUAL AUTO) sur le panneau de contrôle
de fonctionnement.
Afin d’éviter tout choc électrique ou mauvais fonctionnement, n’appuyez pas sur la touche bouton
manuel-automatique (MANUAL AUTO) avec des mains humides ou des objets pointus.
ATTENTION!
Sélectionnez le mode de fonctionnement manuel-automatique (MANUAL AUTO) si la télécommande est inutilisable ou si elle
n’est pas disponible.
*Uniquement lorsque le récepteur est connecté.
Démarrage
Appuyez sur le bouton manuel-automatique (MANUAL AUTO) sur le panneau de contrôle
de fonctionnement.
Le fonctionnement peut être réglécomme suit.
Mode de fonctionnement AUTO Lorsque le mode automatique (AUTO) ne peut pas être sélectionné, l’appareil
va fonctionner dans le même mode que l’appareil intérieur du même système.
(Lorsque l’autre appareil intérieur dans le même système ne fonctionne pas, le
climatiseur fonctionne en mode Refroidissement.)
Vitesse de ventilation AUTO
Température programmée 23 °C
9373384038-02_OM_fr.p65 10/2/09, 15:393
