Futuro Futuro Skylight 54" User manual

Gentile Signora/Signore, congratulazioni!
Lei ha acquistato una cappa di prestigio e di sicura qualità. Perché Lei possa ottenere
le migliori prestazioni, Le suggeriamo di seguire con attenzione le istruzioni per l’uso e
manutenzione che troverà in questo libretto; inoltre, per ordinare i filtri di ricambio al
carbone attivo utilizzi l’apposito tagliando che troverà allegato alla copertina.
Dear Sir/Madam, congratulations!
You have purchased a prestigious range hood of guaranteed quality. For best results, we
suggest that you carefully follow the operating and maintenance instructions provided in this
booklet; in addition, to order spare charcoal filters, use the special coupon on the cover.
Verehrte Kundin, verehrter Kunde
Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre
Leistungsfähigkeit optimal nutzen zu können, sollten Sie die beiliegende Gebrauchs- und
Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Ersatz-
Aktivkohlefilter verwenden Sie bitte den Coupon, der dem Deckblatt beiliegt.
Chère Madame/Cher Monsieur, félicitations!
Vous venez d’acheter une hotte haut de gamme. Pour en tirer les performances les
meilleures veuillez lire avec attention le mode d’emploi et la maintenance que vous trouvez
dans ce manuel ; pour commander les filtres de rechange au carbone actif veuillez vous
servir du coupon annexé à la couverture.
Enhorabuena Señora/Señor!
Ha comprado una campana extractora de prestigio y calidad segura. Para que pueda
obtener las mejores prestaciones, le sugerimos seguir con atención las instrucciones
contenidas en este manual para el uso y el mantenimiento. Para pedir los filtros de recambio
de carbón activo, utilice el cupón adjunto a la cubierta.
Ç˚ ÔËÓ·ÎË ÔÒÚËÊÌÓ Ë ‚˚ÒÓÍÓ͇˜ÒÚ‚ÌÌÓ ‚˚ÚflÊÌÓ ÛÒÚÓÈÒÚ‚Ó. ÑÎfl ÚÓ„Ó,
˜ÚÓ·˚ ÓÌÓ ‰‡‚‡ÎÓ Ì‡ËÎÛ˜¯Ë ÁÛθڇÚ˚, ÍÓÏ̉ÛÏ ‚ÌËχÚθÌÓ ÒΉӂ‡Ú¸
ËÌÒÚÛ͈ËflÏ ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË Ë ÛıÓ‰Û, ÍÓÚÓ˚ ‚˚ Ì‡È‰Ú ‚ ˝ÚÓÏ ËÁ‰‡ÌËË;
ÍÓÏ ÚÓ„Ó, ‰Îfl Á‡Í‡Á‡ Á‡Ô‡ÒÌ˚ı ÙËθÚÓ‚ ̇ ‡ÍÚË‚ËÓ‚‡ÌÌÓÏ Û„Î ËÒÔÓθÁÛÈÚ
ÒԈˇθÌ˚È Ú‡ÎÓÌ, ÍÓÚÓ˚È ‚˚ ÏÓÊÚ Ì‡ÈÚË ÔËÍÔÎÌÌ˚Ï Í Ó·ÎÓÊÍ.
Szanowni Państwo
Gratulujemy!
Zakupiliście prestiżowy okap kuchenny o gwarantowanej jakości. Dla uzyskania
najlepszych wyników zalecamy, by starannie przestrzegaćinstrukcji obsługi i
konserwacji zawartych w tej broszurze. Ponadto, do zamawiania zapasowych filtrów
z węglem drzewnym, wykorzystywaćspecjalny kupon załączony na okładce.

1
1325
590
96,5
min 10/max25
1310
620 578
1368
635
150
DIMENSIONE FORATURA / HOLE SIZES : 1325x590

2
96,5
min 10/max 25
1310
275
240
620
578 275
343
1368
635
DIMENSIONE FORATURA / HOLE SIZES : 1325x590
590
1325

3
96,5
min 10/max25
1310
90
220
620 578
195
275
1368
635
275 DIMENSIONE FORATURA / HOLE SIZES : 1325x590
590
1325

4
505
940
96,5
min 10/max 25
925 493
125
973
540
150
DIMENSIONE FORATURA / HOLE SIZES : 940x505
505
940

5
96,5
min 10/max 25
925 275
90
275
195
973
540
220
505
940
DIMENSIONE FORATURA / HOLE SIZES : 940x505
505
940

6
96,5
min 10/max25
925 275
493 275
343
240
973
540
505
940
DIMENSIONE FORATURA / HOLE SIZES : 940x505
505
940

7
0B
0A
FALSE CEILING
CONTROSOFFITTO
FALSE CEILING
CONTROSOFFITTO
rinforzo controsotto
false ceiling reinforcement
0C
rinforzo controsotto
false ceiling reinforcement
controsotto
false ceiling
sotto
ceiling
controsotto
false ceiling
sotto
ceiling
biadesivo
double adhesive

8
AP
Magneti
Magnets
FC
4
5
1
23
1A
1B
Pulsantiera elettronica interna
Electronic pushbutton inside
UM
FM

9

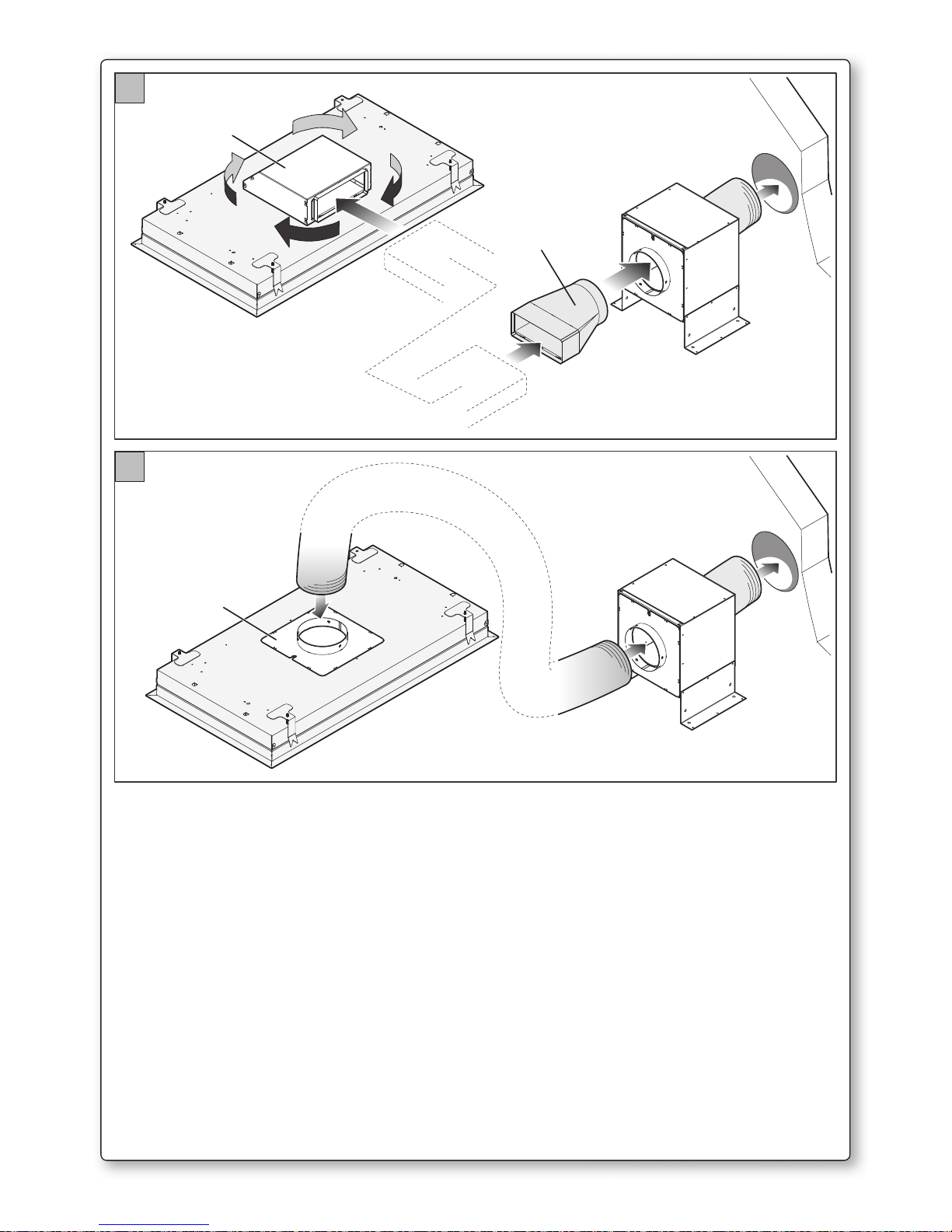

A
AIR
B
AIR
x8
360°
FL
UM
FL
UM
2
3

10
5
FALSE CEILING
CONTROSOFFITTO
G
A
A
B
4
FALSE CEILING
CONTROSOFFITTO
B
UM
G
rinforzo controsotto
false ceiling reinforcement
C
C
B
B
Smontaggio / Disassembly
Montaggio / Assembly

11
FC
FR (optional)
360°
(optional)
7
6

12
Fig. 8

13
ILIBRETTO ISTRUZIONI
AVVERTENZE
A
È molto importante che questo libretto istruzioni sia conservato insieme al-
l’apparecchiatura per qualsiasi futura consultazione.
Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona,
assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente
possa essere messo al corrente del funzionamento della cappa e delle avver-
tenze relative.
Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli
altri, Vi preghiamo, dunque, di volerlo leggere attentamente prima d’installare
e di utilizzare l’apparecchio.
Questo apparecchio non deve essere utilizzato da bambini o persone infermi
a meno che non siano adeguatamente controllate da persone responsabili che
si assicurino che l’apparecchio sia utilizzato in sicurezza.
I bambini devono essere controllati da persona responsabile per assicurarsi
che non giochino con l’apparecchio.
Il lavoro di installazione deve essere eseguito, da installatori competenti e
qualificati, secondo le norme in vigore.
Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal
costruttore o dal suo servizio assistenza tecnica o comunque da una persona
con qualifica similare, in modo da prevenire ogni rischio.
Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico per
installare la cappa dovrà essere eseguita solo da persone competenti.
È pericoloso modificare o tentare di modificare le caratteristiche di questo
impianto. In caso di riparazioni o mal funzionamento dell’apparecchio, non
tentare di risolvere da soli il problema.
Le riparazioni effettuate da persone non competenti possono provocare danni.
Per eventuali interventi rivolgersi ad un Centro Assistenza Tecnica autorizzato
ad eseguire parti di ricambio.
Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente
quando l’apparecchio non viene usato. Leggere tutto il libretto istruzioni pri-
ma di effettuare operazioni sulla cappa.
L’utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di
cottura su cucine domestiche.
Qualsiasi utilizzo diverso da questo solleva il costruttore da qualsiasi respon-
sabilità.
Il peso massimo complessivo di eventuali oggetti posizionatio appesi (ove
previsto) sulla cappa non deve superare 1,5 Kg.
Dopo l’installazione delle cappe in acciaio inox bisogna eseguire la pulizia
della stessa per rimuovere i residui di collante protettivo e le eventuali mac-
chie di grasso o oli.
Per questa operazione il costruttore raccomanda l’utilizzo delle salviette in
dotazione, disponibili anche in acquisto.
L’utilizzo di altre tipologie di detergenti solleva il costruttore dalla responsa-
bilità sui danni che ne potrebbero derivare.

14
CARATTERISTICHE TECNICHE
B
I dati tecnici dell’elettrodomestico sono riportati su delle targhette, posiziona-
te all’interno della cappa.
INSTALLAZIONE
C
(parte riservata solo a persone qualificate per il montaggio della cappa)
La distanza, fra piano cottura e parte inferiore della cappa, consigliata per
l’installazione è di circa 110 cm. In casi limiti, perdendo un po’ di efficienza, la
distanza può essere incrementata a circa 150 cm. La distanza minima non può
essere inferiore a 65 cm come previsto dalla normativa.
cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina.
Se le istruzioni del piano di cottura a gas specificano una distanza maggiore,
bisogna tenerne conto.
Nella versione aspirante il tubo di uscita dei fumi deve avere un diametro non
inferire a quello del raccordo della cappa.
Nei tratti orizzontali il tubo deve avere una leggera inclinazione (10% circa)
verso l’alto per convogliare l’aria all’esterno dell’ambiente.
Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza mini-
ma indispensabile.
Rispettare le norme vigenti sullo scarico dell’aria all’esterno.
In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti,
ecc.) alimentate a gas o con altri combustibili, provvedere ad una adeguata
ventilazione del locale in cui avviene l’aspirazione dei fumi, secondo le norme
vigenti.
Istruzioni di montaggio: vedi sez. “O” del presente manuale.
ALLACCIAMENTO ELETTRICO
D
(parte riservata solo a persone qualificate per l’allacciamento)
ATTENZIONE!
Prima di effettuare qualsiasi operazione all’interno della cappa scollegare
l’apparecchio dalla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati fili elettrici all’interno della
cappa; nel caso si verifichino tali situazioni contattare il centro assistenza più
vicino. Per l’allacciamento elettrico rivolgersi a personale qualificato.
Il collegamento deve essere eseguito in conformità con le disposizioni di
legge in vigore. Controllare che la valvola limitatrice e l’impianto elettrico
possano sopportare il carico dell’apparecchio (vedere targhetta caratteristiche
tecniche al punto B). Alcuni tipi di apparecchi possono essere dotati di cavo
senza spina; in questo caso, la spina da utilizzare deve essere dei tipo “nor-
malizzato” tenendo conto che:
- il filo giallo-verde deve essere utilizzato per la messa a terra,
- il filo blu deve essere utilizzato per il neutro,
- il filo marrone deve essere utilizzato per la fase, il cavo non deve entrare in
contatto con parti calde aventi temperature superiori a 70°C.

15
- montare sul cavo di alimentazione una spina adatta al carico e collegarla ad
una adeguata spina di sicurezza.
Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o
di altro dispositivo che assicuri la disconnessione dalla rete, con una distanza
di apertura dei contatti che consenta la disconnessione completa nelle condi-
zioni della categoria di sovratensione III, le istruzioni devono indicare che tali
dispositivi di disconnessione devono essere previsti nella rete di alimentazio-
ne conformemente alle regole di installazione.
Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Prima di collegare l’apparecchio alla rete elettrica, controllare che:
- la tensione d’alimentazione corrisponda a quella indicata dalla targhetta
caratteristiche tecniche.
- la presa di terra sia corretta e funzionale.
- l’impianto di alimentazione sia munito di efficace collegamento di terra se-
condo le norme vigenti.
- la presa o l’interruttore omnipolare usati siano facilmente raggiungibili con
l’apparecchiatura installata.
La casa costruttrice declina ogni responsabilità nel caso le norme di sicurezza
non vengano rispettate.
ECAPPA IN VERSIONE
AD EVACUAZIONE ESTERNA (aspirante)
In questa versione i fumi e i vapori della cucina vengono convogliati verso
l’esterno attraverso un tubo di scarico.
Il convogliatore di scarico che sporge sulla parte superiore della cappa de-
ve essere collegato con un tubo che conduce i fumi e i vapori in una uscita
esterna. In questa versione vanno tolti i filtri al carbone attivo se esistenti;
per l’estrazione vedere istruzioni al punto F. Quando la cappa da cucina viene
utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri
combustibili, il locale deve disporre di sufficiente ventilazione secondo le
norme vigenti.
Deviazione per la Germania:
Quando la cappa da cucina e apparecchi alimentati con energia diversa da
quella elettrica sono in funzione simultaneamente, la pressione negativa nel
locale non deve superare i 4 Pa (4 x 10-5 bar).
FCAPPA IN VERSIONE
A RICICLO INTERNO (filtrante)
In questa versione l’aria passa attraverso i filtri di carbone attivo per essere
purificata e viene riciclata nell’ambiente cucina.
Controllare che i filtri al carbone attivo siano montati sul motore, in caso ne-
gativo applicarli come indicato nelle istruzioni al punto H.
Se la cappa viene predisposta in versione filtrante rimuovere la valvola di non
ritorno montata sul raccordo di uscita del motore.

16
Per il miglior rendimento si consiglia di utilizzare la terza velocità in presenza
di forti odori e vapori, la seconda velocità nelle condizioni normali, la prima
velocità per mantenere l’aria pulita con bassi consumi di energia elettrica.
Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e man-
teneria in funzione fino alla scomparsa degli odori.
GFUNZIONAMENTO PULSANTIERA
ELETTRONICA
La cappa nuvola viene fornita con il radiocomando a 4 canali di serie aventi
le seguenti funzioni:
Pulsante luce del telecomando: on/off luce.
Pulsante – e + decremento/incremento velocità (per avviare il motore pre-
mere indifferentemente tasto + o in tasto -.
Pulsante timer: funzione saturazione filtri e timer di auto-spegnimento dopo
15 minuti.
AVVERTENZA: Posizionare l’apparecchio lontano da sorgenti di onde
elettromagnetiche che potrebbero interferire con l’elettronica della cappa.
Distanza massima di funzionamento 5 metri. Tale distanza può variare in
difetto in funzione delle interferenze elettromagnetiche di altri apparecchi.
In caso di necessità la cappa può essere comandata in modalità manuale
agendo sulla tastiera posizionata sul corpo cappa, avente le seguenti funzioni:
Pulsante luce
• ON: luce accesa (pulsante illuminato);
• OFF: luce spenta;
Pulsante -
Premendo il tasto si riduce la velocità del motore.
La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e
timer.
Pulsante +
Premendo il tasto si incrementa la velocità del motore.
La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e ti-
mer.
(Nella versione a 4 velocità il tasto + presenta una luce intermittente. La
4° velocità o intensiva è temporizzata e dopo circa 15 minuti il motore
passa automaticamente in 3° velocità).
Pulsante modalità
Funzione: accensione e spegnimento motore cappa.
La funzione velocità desiderata permette di avviare il motore con l’ultima
velocità selezionata prima del precedente spegnimento.
Pulsante timer e saturazione filtri
• Questa funzione permette lo spegnimento automatico della cappa dopo
15 minuti di funzionamento alla velocità precedentemente impostata (pul-
sante con luce intermittente).
• Dopo circa 30 ore di funzionamento il pulsante propone il lavaggio dei fil-

17
tri metallici (pulsante illuminato di rosso). Per disattivare l’allarme preme-
re il pulsante timer per qualche secondo fino allo spegnimento della luce
rossa. Successivamente spegnere la cappa e riaccenderla per verificare
l’annullamento dell’allarme.
RADIOCOMANDO OPERANTE A 433,92MHZ.
Caratteristiche tecniche:
Alimentazione batteria 3V al litio (tipo CR2032)
consumo in trasm. 6mA
Antenna incorporata
Tipo oscillatore SAW
Temp. di esercizio -10 . . . +55°C
Premendo uno dei tasti Il led si accende indicando la trasmissione del co-
dice. Se il led non si accende, la batteria potrebbe essere scarica.
Sostituzione della batteria: aprire il coperchio posteriore quindi inserire la
batteria rispettando la polarità.
ATTENZIONE! Pericolo d’esplosione se la batteria è sostituita con un’altra di
tipo scorretto.
Per lo smaltimento della batteria attenersi alle normative vigenti in materia.
Il produttore
Falmec S.p.A. - Via dell’Artigianato, 42 - 31029 Vittorio Veneto (TV) - ITALIA
dichiara che questo radiocomando è conforme a tutte le norme tecniche
relative al prodotto entro il campo di applicabilità della direttiva 1999/5/CE.
Sono state eseguite tutte le necessarie prove di radiofrequenza.
ETSI EN 300 220-2 V2.1.2 (2007-06) EN 60950-1 (2001)
ETSI EN 301 489-1 V1.4.1 (2002) EN 50371 (2004-06)
ETSI EN 301 489-3 V1.4.1 (2002)
ISTRUZIONE CAMBIO CODICE RADIOCOMANDO
(da utilizzare solo in caso di malfunzionamento dovuto ad interferenze)
Scollegare l’apparecchio dalla rete elettrica.
Per entrare nella modalità cambio codice si deve premere il tasto “Luce”
assieme al tasto “Timer” (del radiocomando) per più di 3 s. Dopo 3s il LED
incomincia a lampeggiare lentamente. Se ora entro 5s si preme sul tasto
“-” (del radiocomando), viene generato e memorizzato nel telecomando
un nuovo codice in modo casuale. La memorizzazione viene confermata
da tre brevi lampeggi del LED.
Per ritornare al codice di default: premere il tasto “-” assieme al tasto “+”
del radiocomando per più di 5s. Dopo 5s viene memorizzato nel teleco-
mando il codice di default. La memorizzazione viene confermata da tre
brevi lampeggi del LED. Collegare l’apparecchio alla rete elettrica e verifi-
care che luci e motori siano spenti.
Premere il tasto timer della pulsantiera per 2 secondi e all’accensione del
led rosso della pulsantiera premere un tasto qualsiasi del radiocomando
entro 10 sec.
Con questa operazione viene registrato in nuovo codice di trasmissione.

18
FILTRI METALLICI E FILTRI CARBONE
H
1. FILTRI METALLICI
Per accedere ai filtri metallici aprire il pannello AP (vedi fig. 1). Per rimuo-
vere il filtro metallico antigrasso agire sulla maniglia.
2. FILTRI AL CARBONE ATTIVO
Per la sostituzione dei filtri al carbone attivo si proceda come segue: togliere
i filtri metallici come indicato sopra. A questo punto si accede facilmente ai
due filtri che sono agganciati sul lato dx e sx del convogliatore.
Per il montaggio/sostituzione vedi figura.
Per ordinare i nuovi filtri carbone rivolgersi al distributore/rivenditore.
SOLO PER ITALIA: Scaricare l’apposito modulo ordine filtro sul sito: www.fal-
mec.com (accedere sul menù a tendina assistenza).
ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE
I
LAMPADA FLUORESCENTE
(parte riservata solo a personale qualificato)
Sostituzione del tubo fluorescente (fig. 8):
a) Scollegare l’apparecchio dalla rete di alimentazione;
b) Rimuovere l’eventuale pannello in acciaio svitando le viti di fissaggio;
c) Togliere il tubo fluorescente ruotandolo di 90° e sostituirlo con uno di ana-
loghe caratteristiche;
d) Ricollegare l’apparecchio alla rete di alimentazione.
MANUTENZIONE E PULIZIA
L
Una costante manutenzione garantisce un buon funzionamento ed un buon
rendimento nel tempo. Particolari attenzioni vanno rivolte ai filtri metallici
antigrasso ed ai filtri al carbone attivo, infatti la pulizia frequente dei filtri e dei
loro supporti garantisce che sulla cappa non si accumulino grassi che sono
pericolosi per la facilità di incendio.
1. FILTRI ANTIGRASSO METALLICI
Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto
si consiglia di lavarli ogni mese in acqua calda e detersivo evitando di pie-
garli. Attendere che siano ben asciutti prima di rimontarli.
Per lo smontaggio e montaggio vedi istruzioni al punto H1. Si raccomanda
costante frequenza nell’operazione.
