Garden Treasures SC-GSN-V1 User manual

ITEM #0401951
3-PERSON CUSHIONED
HAMMOCK SWING
MODEL #SC-GSN-V1
Français p. 11
Español p. 21
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
Serial Number _________________________ Purchase Date _______________________
AB13621 Lowes.com/gardentreasures

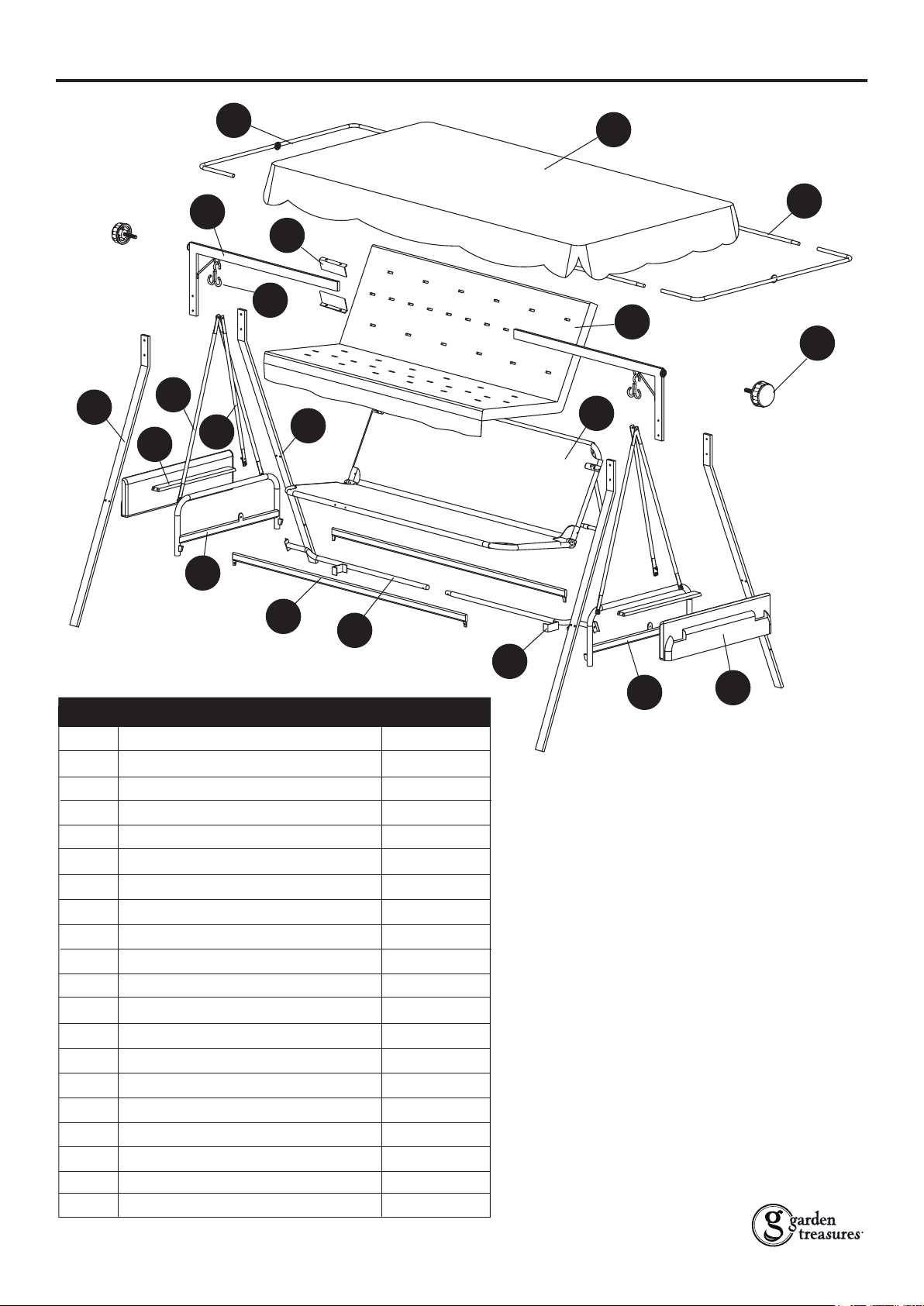

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
D
A Top Frame Bar 2
B Front Leg 2
C Rear Leg 2
D Leg Crossbar 2
E Left Back Crossbar 1
F Right Back Crossbar 1
G Right Arm 1
H Left Arm 1
I Seat Support 2
J Seat Assembly 1
K Short Bar 2
L Long Bar 4
M Canopy Edge Bar 2
N Canopy Side Bar 2
O Seat Cushion 1
P Canopy 1
Q Arm Cushion 2
R Steel Plate 2
S Double “S” Hook 2
T Black Knob 2
J
M
L
B
G
KC
IF
E
HQ
J
P
N
A
O
2
Lowes.com/gardentreasures
T
R
S

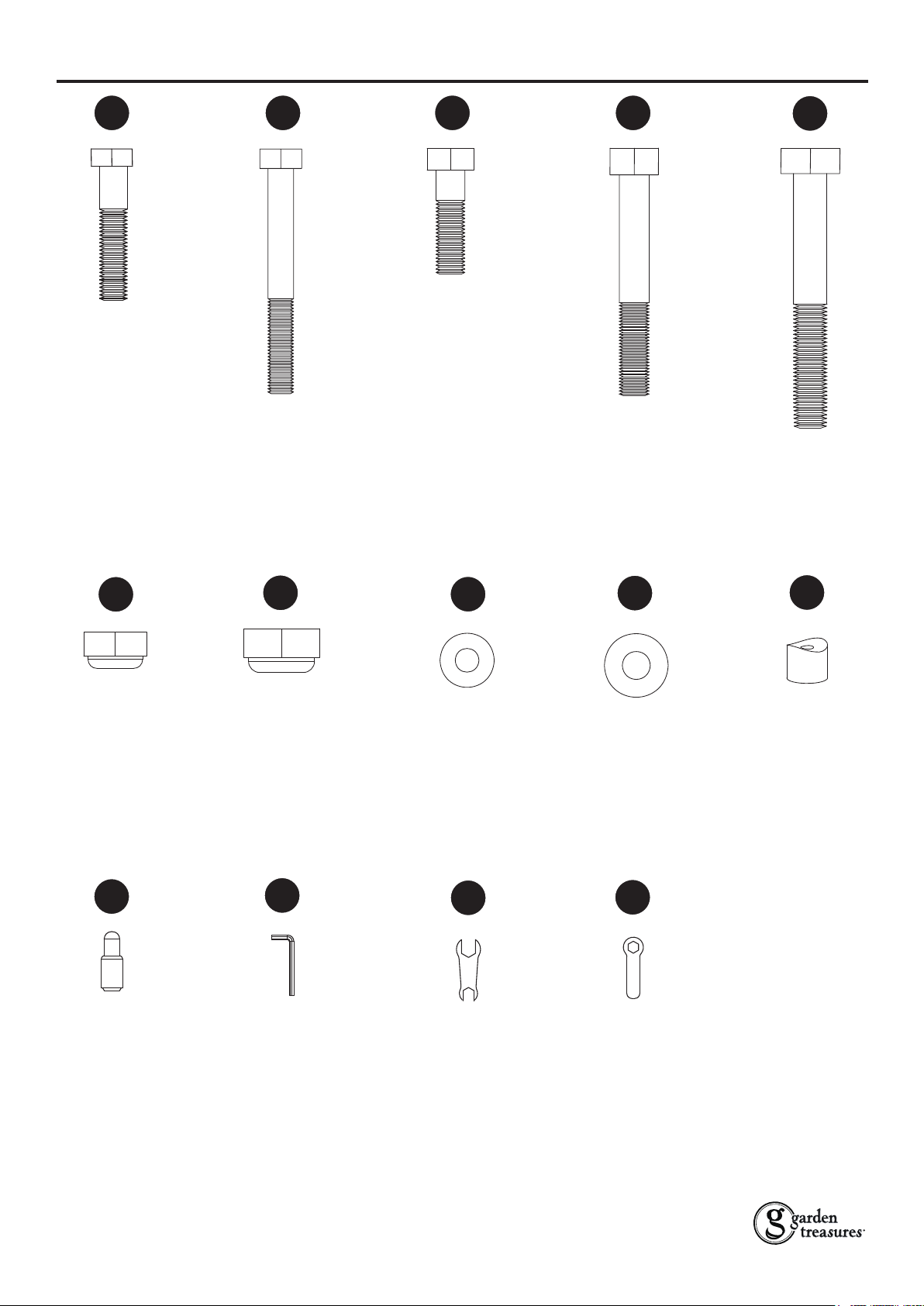

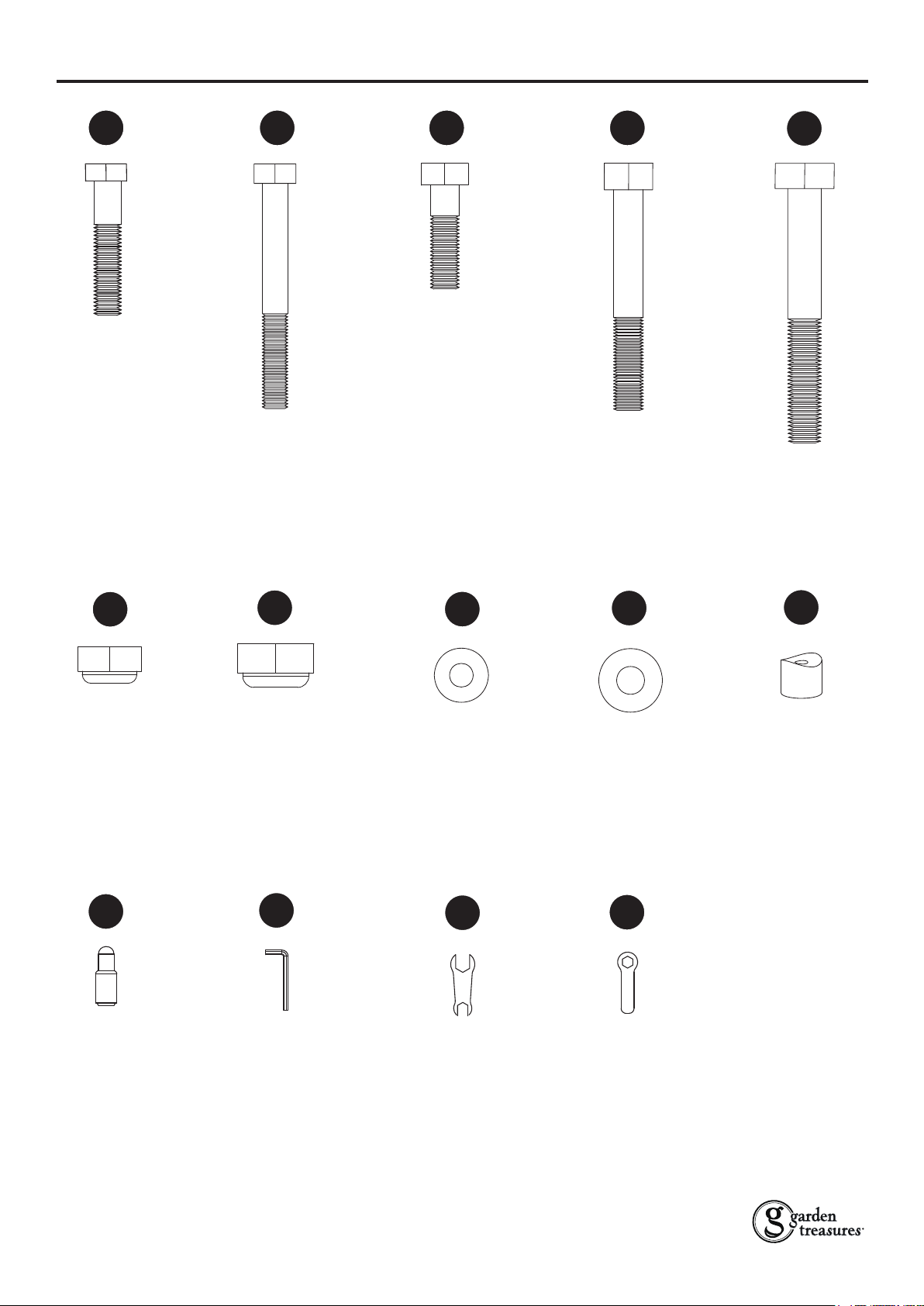

HARDWARE CONTENTS (shown to size)
AA
AA AA BB AA CC AA DD AA
EE
M6 x 36 mm
Bolt
Qty. 1
M6
Nut
(preassembled)
Qty. 3
M6
Washer
(preassembled)
Qty. 3
M6 x 65 mm
Bolt
Qty. 4
M8 x 30 mm
Bolt
Qty. 8
+ 1 spare
M8 x 63 mm
Bolt
Qty. 4 M8 x 80 mm
Bolt
Qty. 2
AA
FF AA
GG
M8
Nut
(preassembled)
Qty. 6
AA
HH AA
II AA
JJ
M8
Washer
(preassembled)
Qty. 18
Plastic
Washer
(preassembled)
Qty. 2
3
AA
KK
Touch-up
Paint
Qty. 1
Allen
Wrench
Qty. 1
AA
LL AA
MM AA
NN
Open
Hex
Wrench
Qty. 1
Hex
Nut
Wrench
Qty. 1
(not to scale)
(not to scale) (not to scale)
(not to scale)
Lowes.com/gardentreasures

Assemble the item on a soft, non-abrasive surface such as carpeting to avoid damage.
Item is heavy. Handle with care.
May require two adults for safe assembly.
SAFETY INFORMATION
WARNING
Please read and understand this entire manual before attempting to assemble or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time: 1 hour
Tools Required for Assembly (included):
Allen Wrench, Open Hex Wrench, Hex Nut Wrench and Touch-Up Paint
PREPARATION
ASSEMBLY INSTRUCTIONS
1

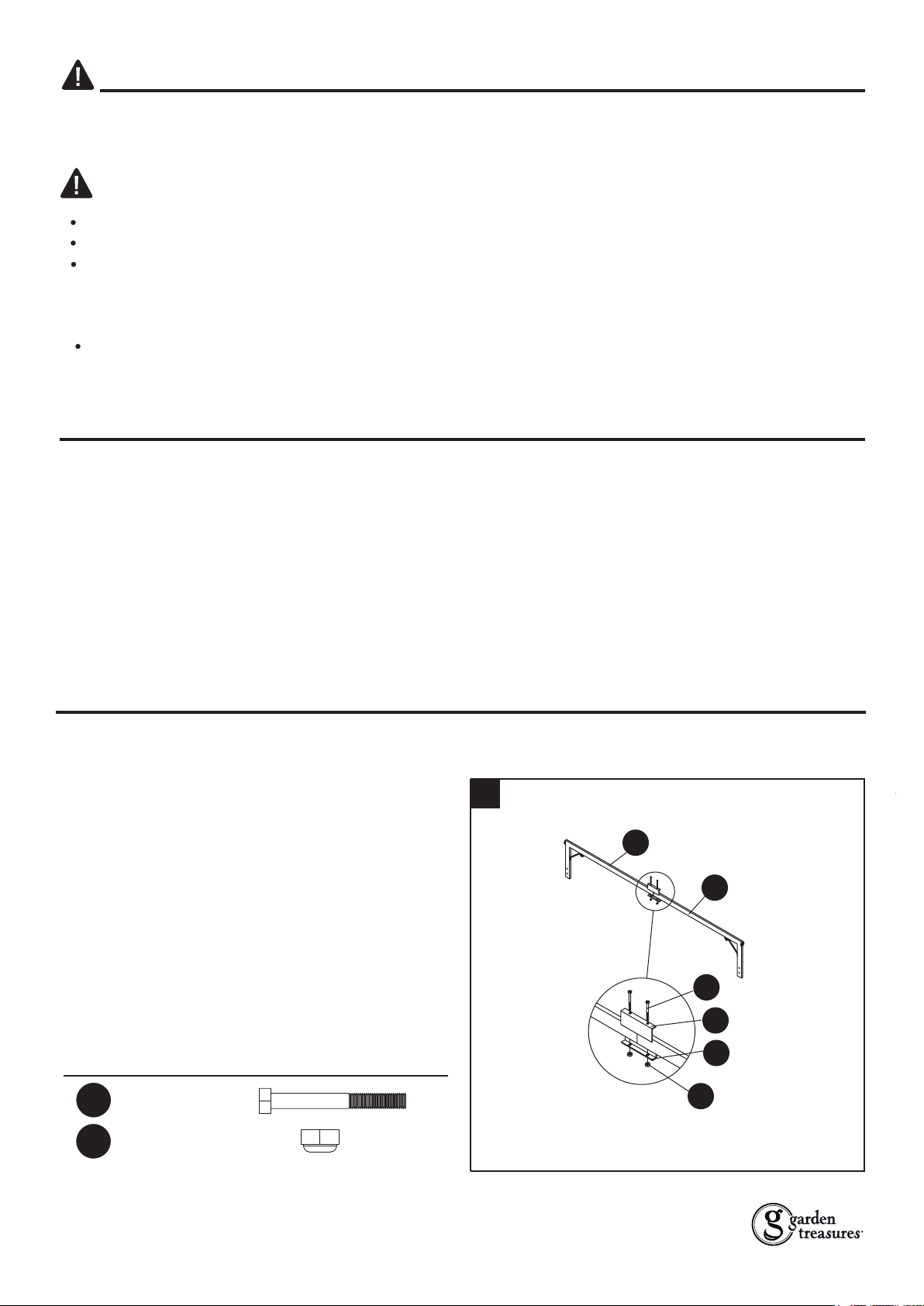

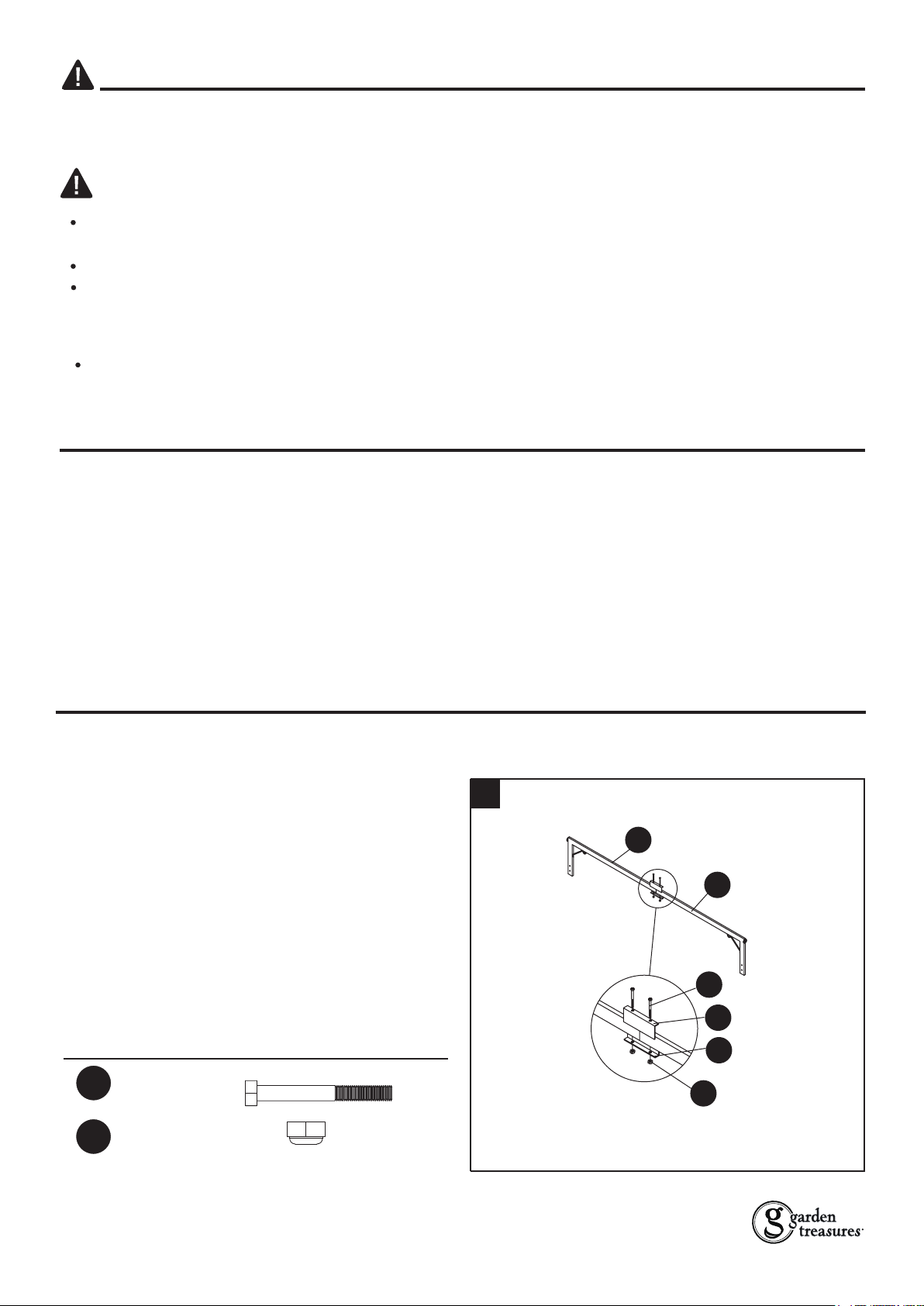

1. Align the two top frame bars (A). Place one
steel plate (R) on top of the joint of the
two top frame bars (A). Align the two holes
in top frame bars (A) with the two holes in
the steel plates. Insert two M6 x 65 mm bolts
(BB) through the steel plate (R) and
through the top frame bars (A). Align the
two holes of the second steel plate (R) with
the bottom of top frame bars (A) and
continue the bolt through this steel plate
(R) and an M6 nut (FF). Don’t tighten
completely.
Hardware Used
M6 x 65 mm Bolt x 2
M6 Nut x 2
AA
BB
AA
FF
4
CAUTION
Recommended maximum weight capacity is 600 lbs.
Frame Assembly
A
A
BB
R
R
FF
Lowes.com/gardentreasures

Hardware Used
M6 x 36 mm Bolt x 1
M6 Nut x 1
AA
AA
AA
FF
3. Adjust the angle of the two legs. Place a leg
crossbar (D) between two of the legs, lining
up the bolt holes. For each hole in the front
legs (B), insert an M8 x 30 mm bolt (CC)
through an M8 washer (II), through the front
leg (B) and into the leg crossbar (D). Don’t
completely tighten. Repeat procedure for
the back leg (C). Repeat procedure for the
crossbar between the other legs.
4. Join the right and left back crossbars (F & E)
in the center and insert an M6 x 36 mm
bolt (AA) through the two back crossbars
(F & E), through an M6 washer (HH) and an
M6 nut (FF). Do not completely tighten.
ASSEMBLY INSTRUCTIONS
3
Hardware Used
M8 x 30 mm Bolt x 8
M8 Washer x 8
AA
CC
AA
II
4
2
A
DD
II
II
GG
C
B

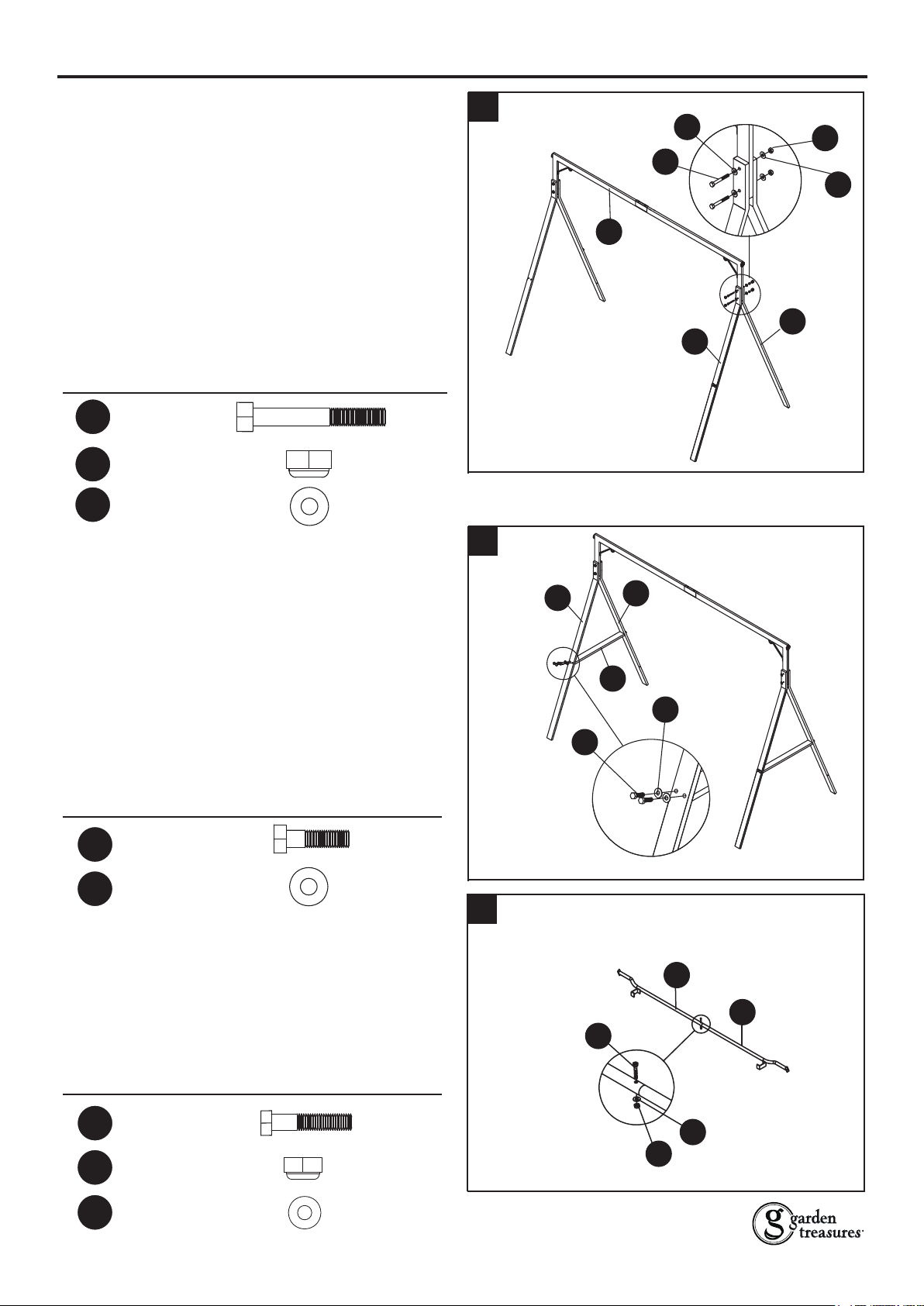

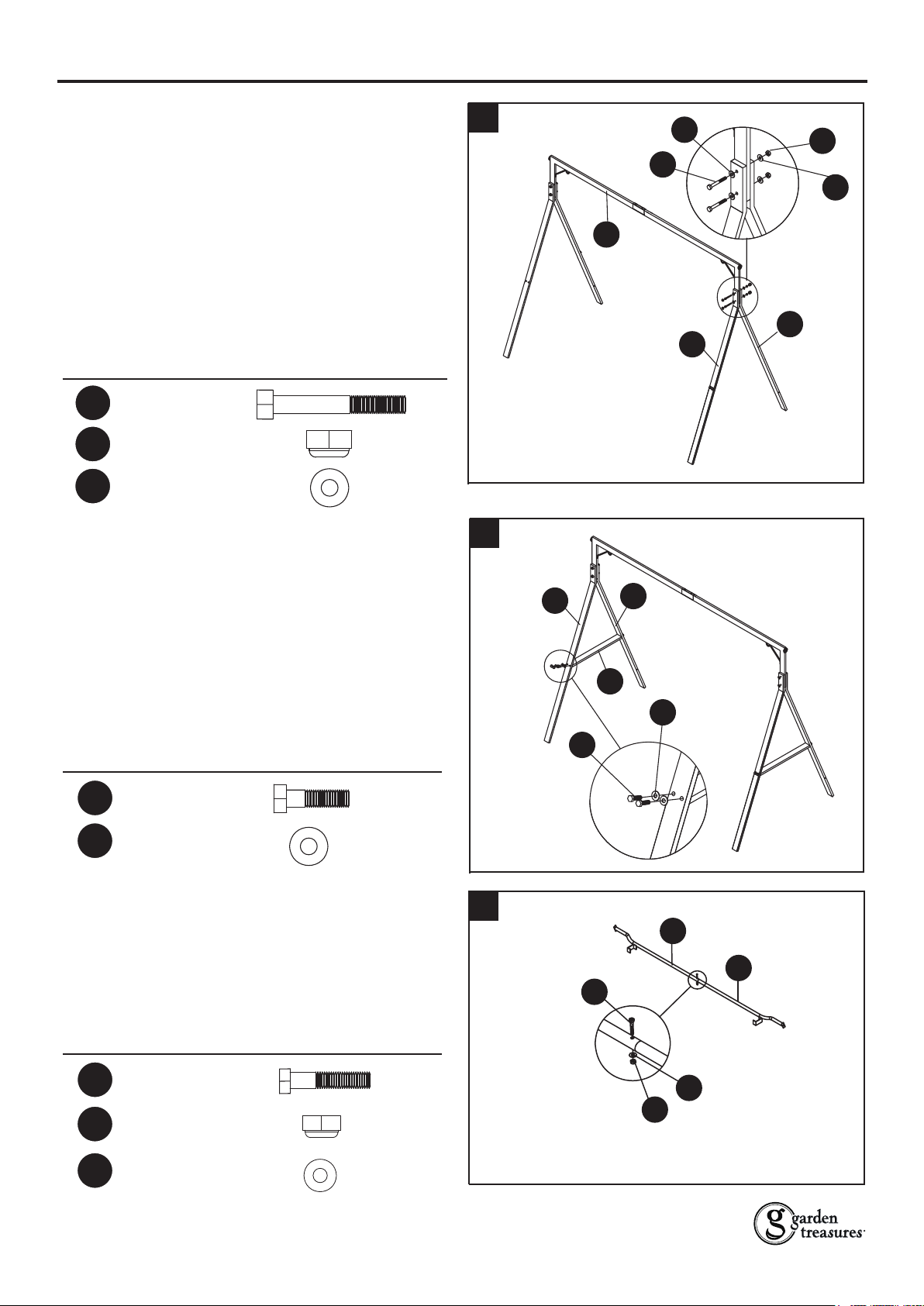

2. Align the two holes at one end of top frame
bar (A) with the two holes in the top of the
front leg (B) and the two holes in the top
of the rear leg (C) on the other side. Insert
an M8 x 63 mm bolt (DD) through an M8
washer (II), through the front leg (B), top
frame (A), the rear leg (C), through another
washer (II) and into an M8 nut (GG) for
each hole. Don’t completely tighten.
Repeat procedure on the other side of the
frame.
Hardware Used
M8 x 63 mm Bolt x 4
M8 Nut x 4
AA
DD
AA
GG
x 8
AA
II
BC
D
CC
II
M8 Washer
AA
HH M6 Washer x 1
5
FF
HH
E
F
AA
Lowes.com/gardentreasures

6
5
HH
BB

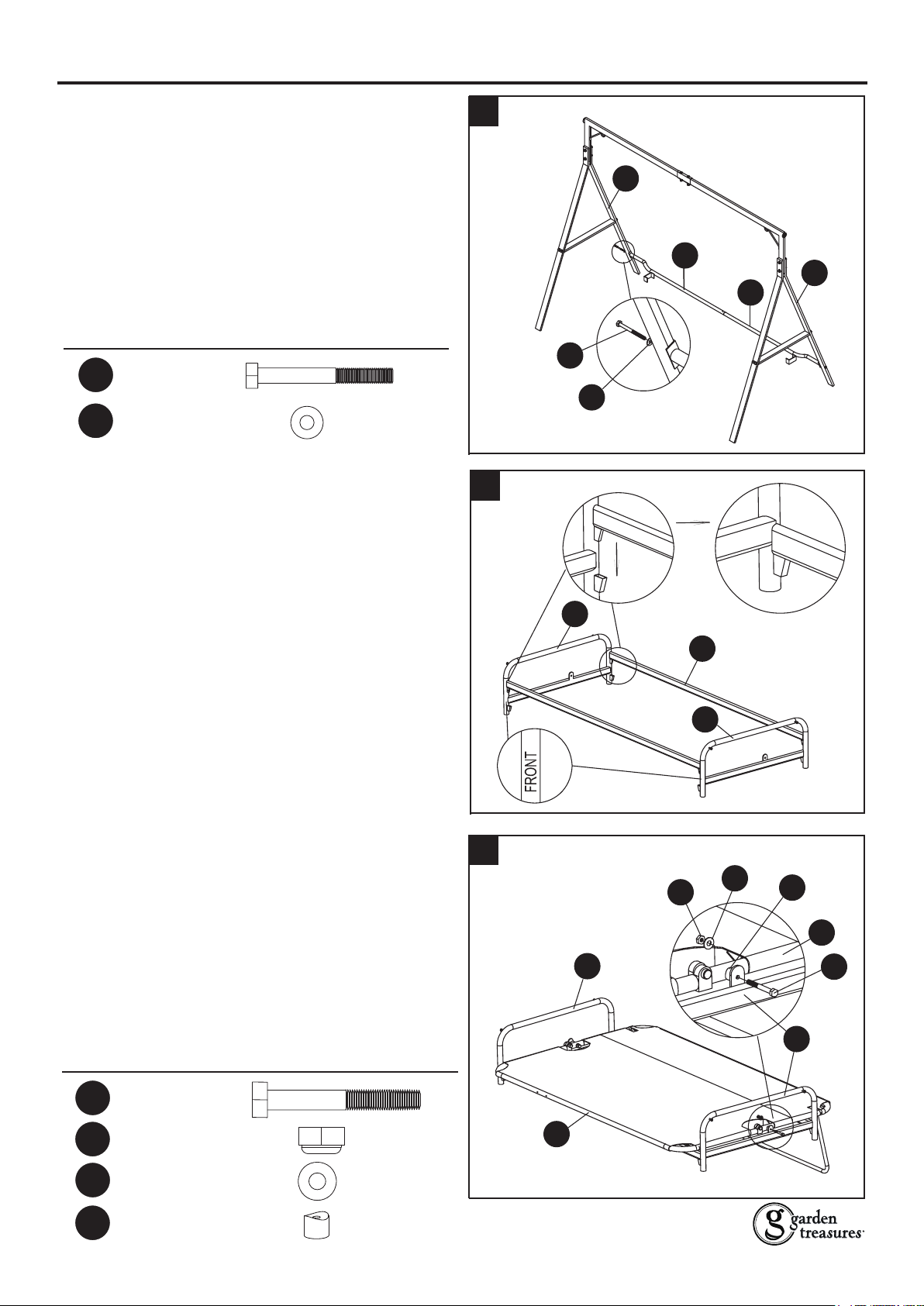

5. Align the assembled back crossbar with the
hole in the lower back legs. For each hole
insert an M6 x 65 mm bolt (BB) through an
M6 washer (HH), through the back legs
and into the back crossbar. Do not tighten
completely. Now go back and securely
tighten all nuts and bolts.
Hardware Used
M6 x 65 mm Bolt x 2
AA
BB
AA
HH M6 Washer x 2
6
6. Lay out the right seat arm (G), left seat arm
(H), and seat supports (I). Make sure that
the labels marked “Front” on the arms are
all facing the front edge of the seat.
Connect the arms to the seat supports by
sliding the tabs on the ends of the seat
supports (I) down into the brackets on the
arms (G & H). Make sure they are securely
seated.
ASSEMBLY INSTRUCTIONS
G
I
H
7
7. Open the seat assembly (J) and lay it on
top of the frame from step 6, lining up the
holes in the seat arms (G & H) with the
holes in the side tubes of (J). Insert an M8
x 80 mm bolt (EE) from outside through the
arm holes, through a plastic washer (JJ),
through the side bar on the seat assembly,
through an M8 washer (II) and an M8 nut
(GG). Don’t tighten completely. Repeat
procedure on the other side. Then securely
tighten the bolts and nuts.
J
GG II JJ
EE
Seat Assembly
H
J
G
Hardware Used
M8 x 80 mm Bolt x 2
AA
EE
AA
GG M8 Nut x 2
AA
II
AA
JJ
M8 Washer
Plastic Nut
x 2
x 2
E
F
C
C
Lowes.com/gardentreasures

7
8
Q

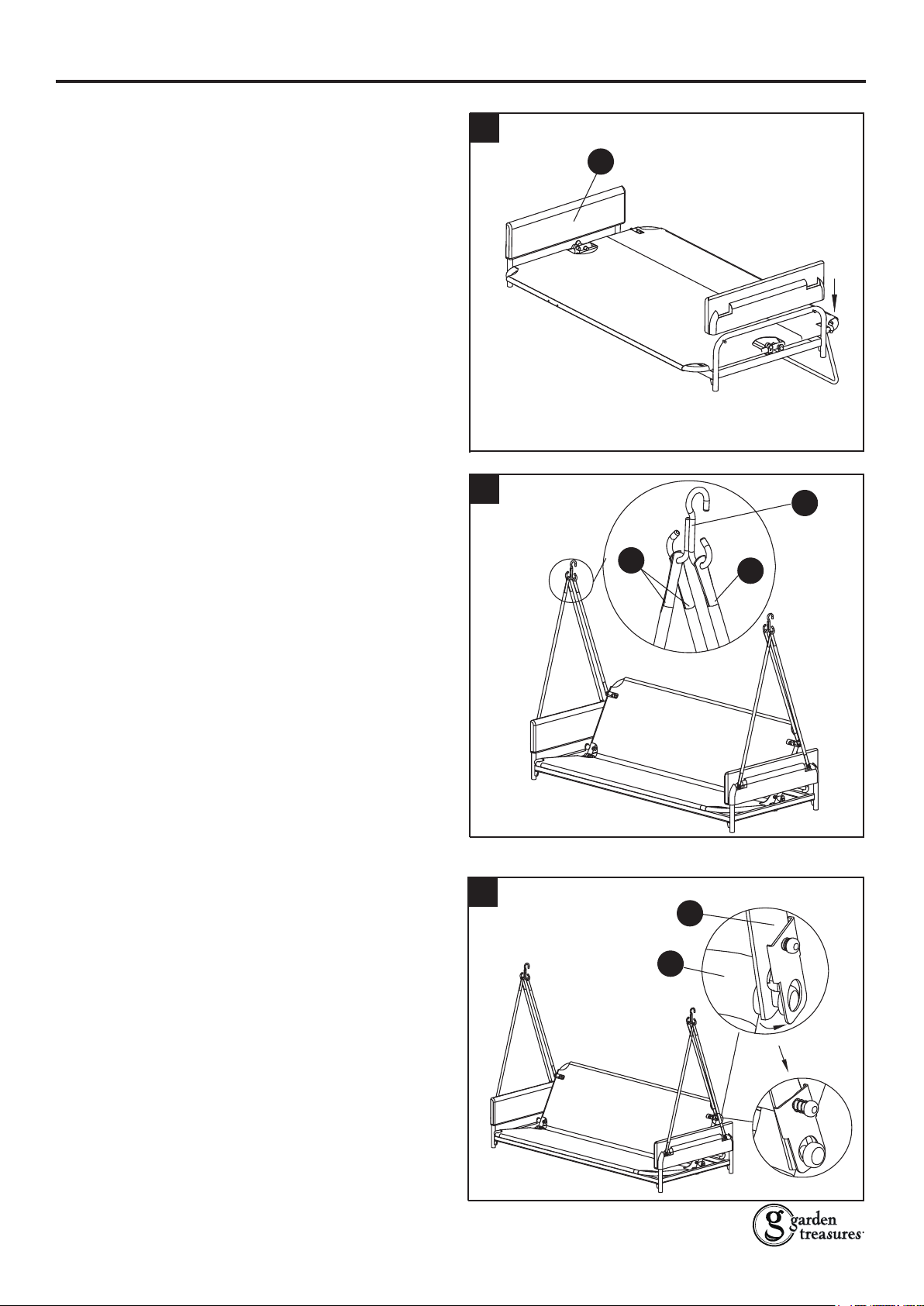

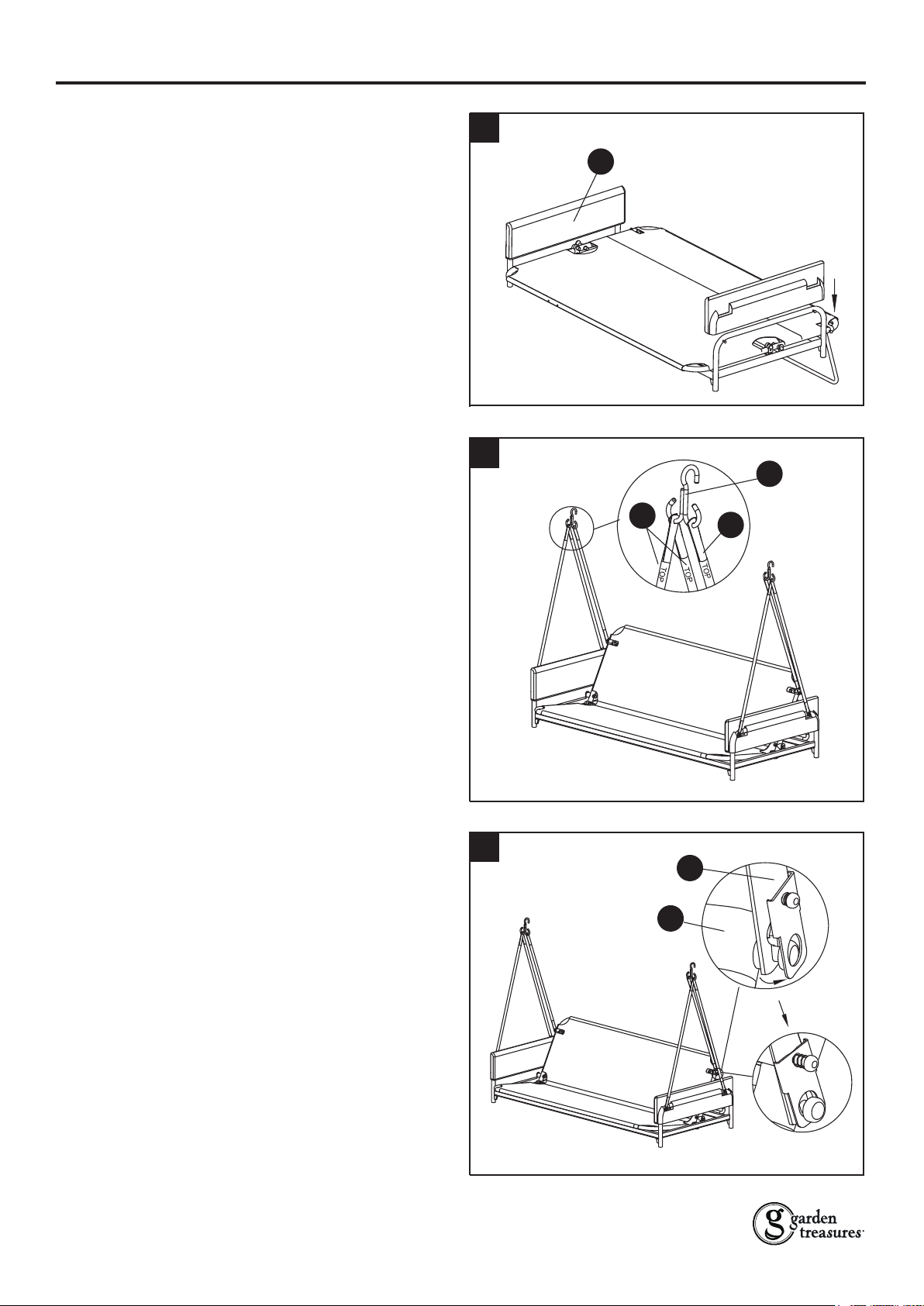

8. Cover each arm with arm cushion (Q).
ASSEMBLY INSTRUCTIONS
9
9. Position two long bars (L) so that the end
marked “TOP” is upside. Hang the double
“S” hook (S) through the top holes of long
bars (L). Slide two pins on the outside of an
arm through the bottom holes of two long
bars. Position a short bar (K) so that the
end marked “Top” is upside. Hang the
double “S” hook (S) through the top hole
of short bar. Repeat procedure for the other
side.
LK
S
10
J
K
10. Drag out the bracket of the short bar
(K), and slide a pin outside of the seat
assembly (J) through short bar (K).
Repeat the procedure for the other side.
Lowes.com/gardentreasures

11

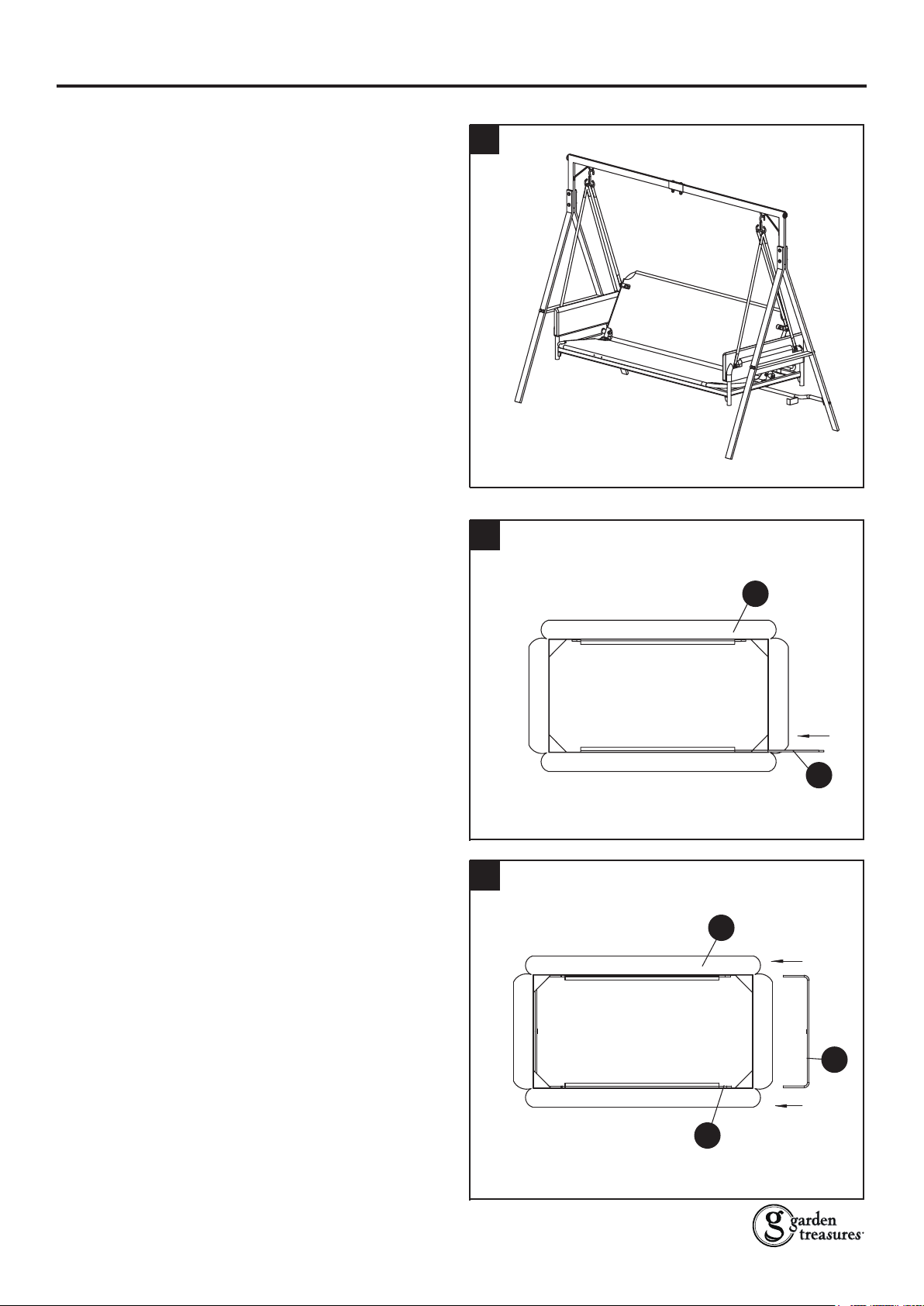

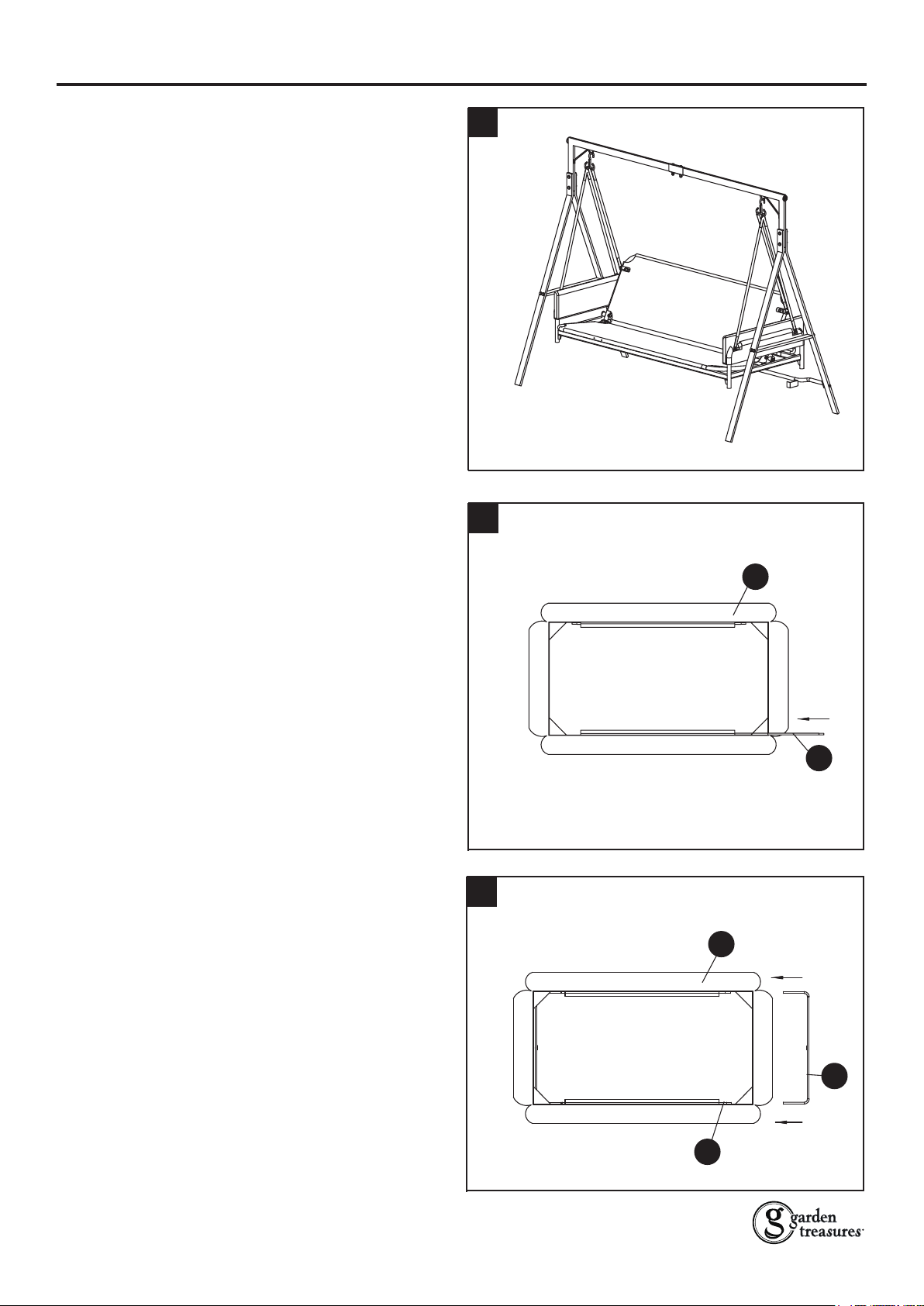

11. Hang the whole assembly seat on the top
frame from step 5.
ASSEMBLY INSTRUCTIONS
12
P
M
12. Spread out the canopy (P) on your work
surface. Insert the canopy edge bars (M)
into the sleeves on both sides of the
canopy (P).
13
N
13. Connect the canopy side bars (N) to the
open ends of the edge bars (M). Tuck the
corners of the side bars (N) into the
corner pockets on the canopy (P). P
M
8
Lowes.com/gardentreasures

9
14 NA
T
T
P

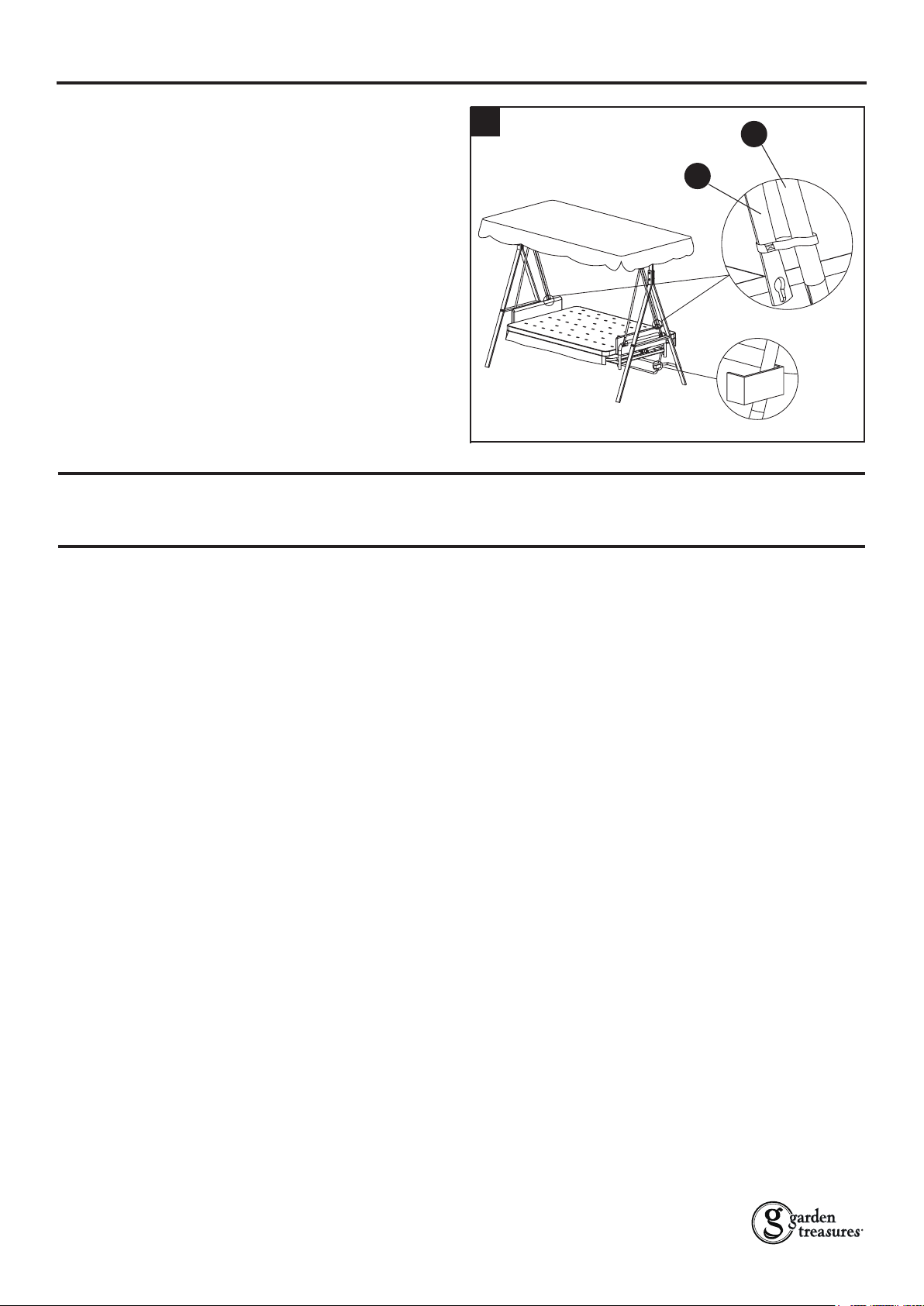

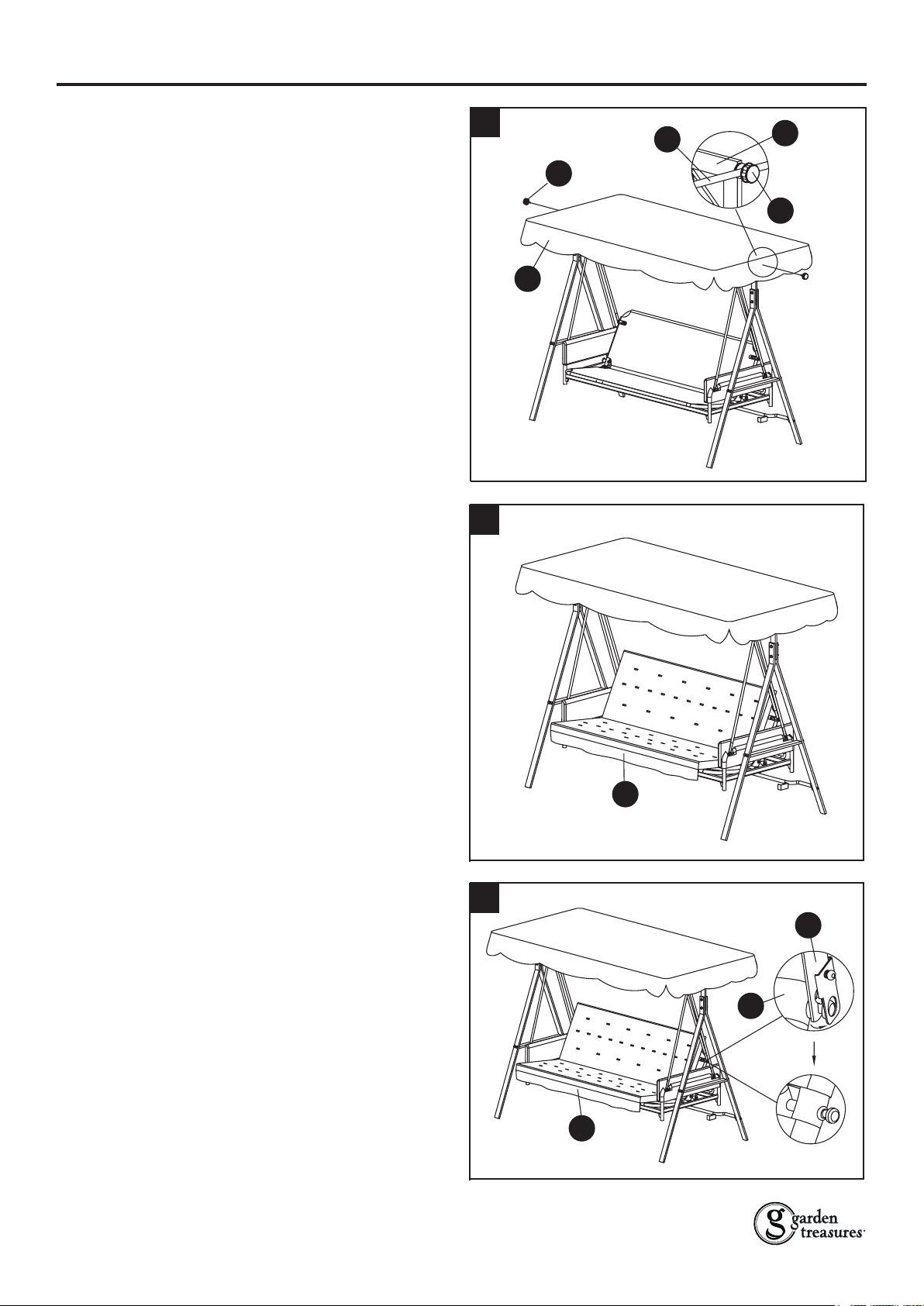

14. Place the canopy assembly from step 13
on the top of the frame from step 11.
Screw a knob (T) from outside through
the gear hole on one of the canopy side
bars (N) and into the gear hole on the top
frame bar (A). Repeat procedure with the
second knob on the other canopy side bar.
Don’t completely tighten. You can change
tilt of the canopy (P) by adjusting the
knobs (T). Then securely tighten.
15
15. Make sure that all of the bolts are securely
tightened. Place the seat cushion (O) on
the seat and secure with hook and loop
straps.
O
ASSEMBLY INSTRUCTIONS
16
16. Lift the brackets of the short bars (K), pull
the pins out from the short bars (K).
Convert Swing to Hanging Bed
O
K
J
Lowes.com/gardentreasures

10
ONE-YEAR LIMITED WARRANTY
Wash with mild soap. Rinse with water and let air dry.
CARE AND MAINTENANCE
This warranty is extended to the original purchaser and applies to defects in materials and
workmanship of your patio furniture provided your furniture is maintained with care and used only
for personal, residential purposes.
Frames are warranted to be free from defects in material or workmanship for a period of one (1)
year.
Exclusions: Items used for commercial, contract or other non-residential purposes; display
models; items purchased “as is;” or items damaged due to acts of nature, vandalism, misuse or
improper assembly are not covered. Discoloration or fading of the finish or fabrics as a result of
exposure to the elements, chemicals or spills is not covered. Tabletop breakage, corrosion or
rusting of hardware and damage to frames or welds caused by improper assembly, misuse or
natural causes are not covered.
If within the stated warranty period a product is found to be defective in material or workmanship,
the purchaser must contact the manufacturer’s customer service department at 1-800-643-0067.
The manufacturer, at its option, will repair or replace the defective parts.
Warranty is to the original purchaser and is non-transferable. Any replacement of warranted items
will be in the original style and color or a similar style and color if the original is unavailable or has
been discontinued. As some states do not allow exclusions or limitations on an implied warranty,
the above exclusions and limitations may not apply. This warranty gives you specific rights, and
you may also have other rights which vary from state to state.
17

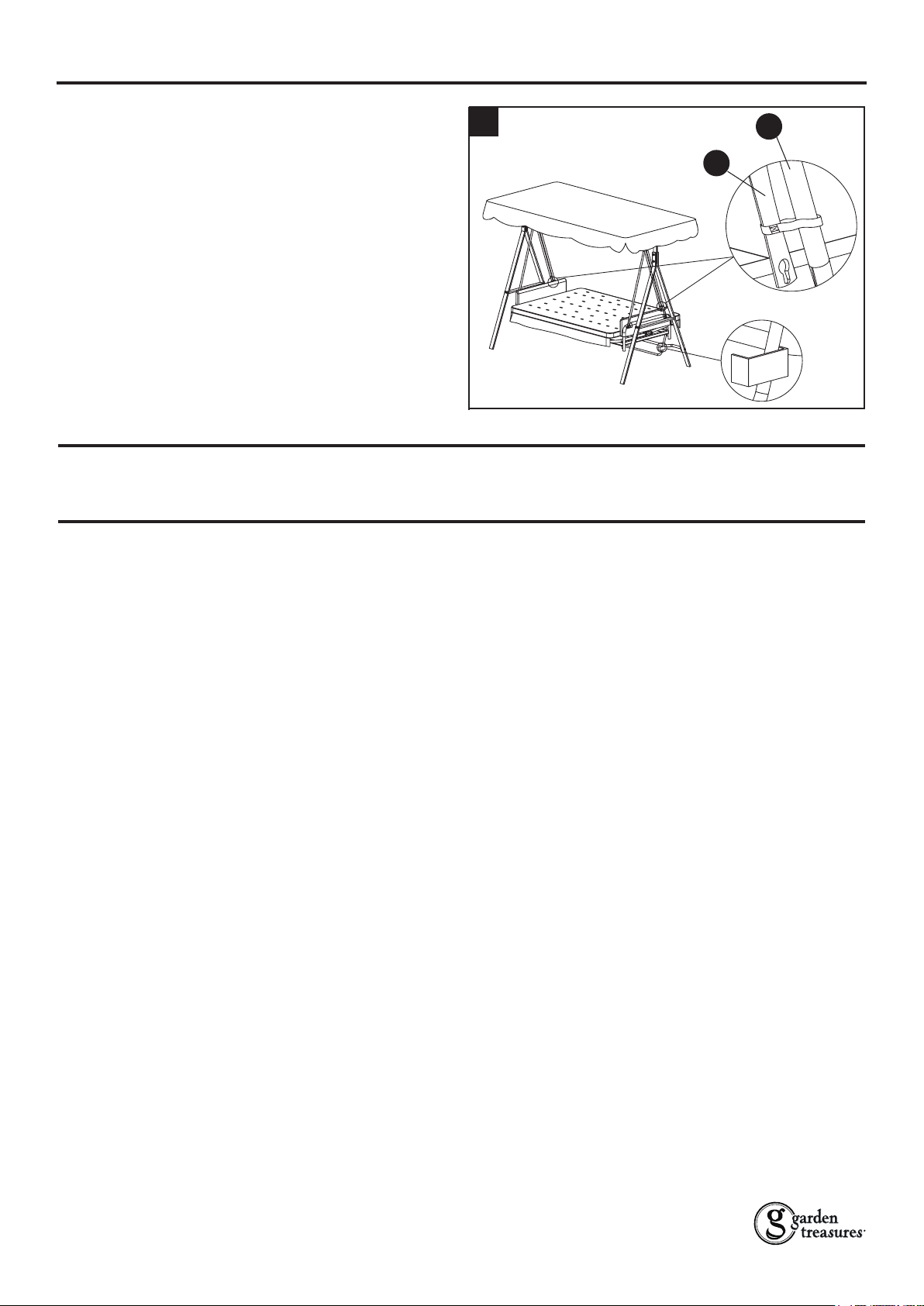

17. Fasten the back support of the seat
assembly to the U-shaped bracket of the
back crossbars (E & F). When used as a
bed, the seat assembly should be secured
by these holders and not allowed to swing.
Cushions, Straps and/or Wicker Weaves are covered for a period of one (1) year against
defects in material or workmanship. Sling fabric is covered for a period of one (1) year against
defects in material or workmanship.
ASSEMBLY INSTRUCTIONS
K
L
Printed in China
Garden Treasures®is a registered trademark
of LF, LLC. All rights reserved.
Lowes.com/gardentreasures

ARTICLE #0401951
BALANCELLE À TROIS
PLACES AVEC COUSSIN
TRANSFORMABLE EN LIT
MODÈLE #SC-GSN-V1
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 800 643-0067, entre 8 h et 20 h (HNE),
du lundi au vendredi.
JOIGNEZ VOTRE REÇU ICI
Numéro de série _________________________ Date d’achat _______________________
11
Lowes.com/gardentreasures

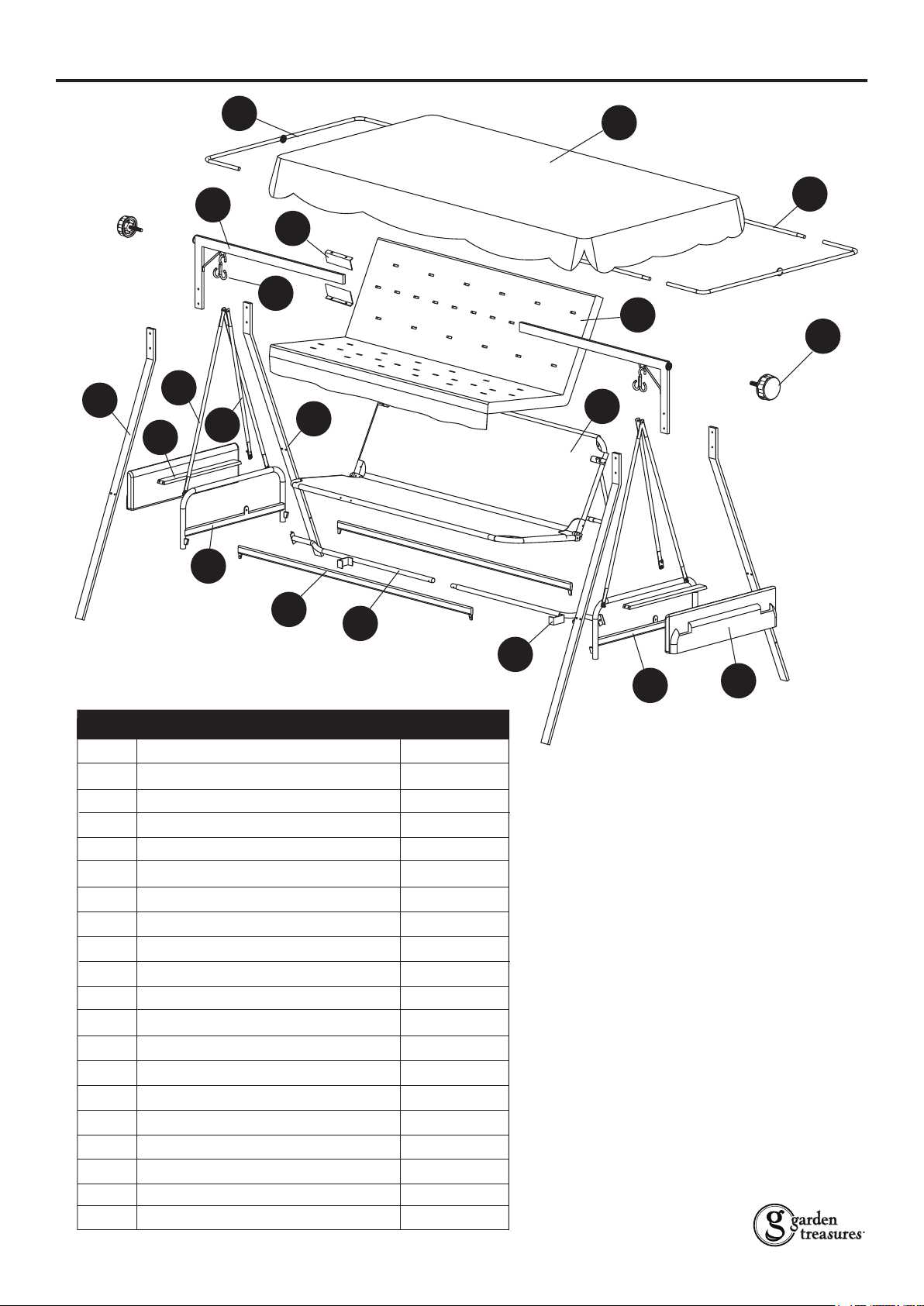

CONTENU DE L’EMBALLAGE
A Traverse supérieure 2
B Montant avant 2
C Montant arrière 2
D Traverse latérale 2
E Traverse arrière gauche 1
F Traverse arrière droite 1
G Accoudoir droit 1
H Accoudoir gauche 1
I Support du siège 2
J Ensemble du siège 1
K Tige courte 2
L Tige longu 4
M Tige de rive de l’auvent 2
N Tige latérale de l’auvent 2
O Coussin du siège 1
P Auvent 1
Q Coussin pour accoudoir 2
Plaque en acier
Crochet en « S »
Bouton noir
12
Lowes.com/gardentreasures
D
J
M
L
B
G
KC
IF
E
HQ
J
P
N
A
O
T
R
S
PART DESCRIPTION QUANTITY
S
T
R
2
2
2

QUINCAILLERIE INCLUSE (grandeur réelle)
Boulon
M6 de 36 mm
Qté : 1
Écrou M6
Qté : 3
Rondelle M6
Qté : 3
Boulon
M6 de 65 mm
Qté : 4
Boulon
M8 de 30 mm
Qté : 8
+ 1 de rechange
Qté : 4
Qté : 2
Qté : 6 Qté : 18
Rondelle
en plastique
Qté : 2
13
Peinture
pour les
retouches
Qté : 1
Clé
hexagonale
Qté : 1
Clé à
fourches
Qté : 1
Clé
pour
écrou hexagonal
Qté : 1
Boulon
M8 de 63 mm Boulon
M8 de 8075 mm
Écrou M8
Rondelle M8
(grandeur
non réelle) (grandeur
non réelle) (grandeur
non réelle)
Lowes.com/gardentreasures
AA
AA AA BB AA CC AA DD AA
EE
AA
FF AA
GG AA
HH AA
II AA
JJ
AA
KK AA
LL AA
MM AA
NN
(préassemblées) (préassemblées) (préassemblées) (préassemblées) (préassemblées)

Assemblez l’article sur une surface souple et non abrasive, comme un tapis, afin d’éviter de
l’endommager.
L’article est lourd. Manipulez-le avec soin.
Deux adultes pourraient devoir travailler de pair afin d’assembler l’article en toute sécurité.
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler
ou d’installer le produit.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
le contenu de l’emballage avec la liste des pièces et celle de la quincaillerie. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler le produit.
Temps d’assemblage approximatif : 1 heure
Outil nécessaire pour l’assemblage (inclus) :
Clé hexagonale, clé à fourches, clé pour écrou hexagonal et peinture pour les retouches
PRÉPARATION
INSTRUCTIONS POUR L’ASSEMBLAGE
1
1. Alignez les deux trous des traverses (A) et
ceux de la plaque en acier (R). Insérez
deux boulons M6 de 65 mm (BB) dans la
plaque en acier (R) et dans les traverses
supérieures (A). Alignez les deux trous de
la deuxième plaque en acier (R) et les
trous situés sous les traverses supérieures
(A), faites passer les boulons dans cette
plaque, puis dans des écrous M6 (FF).
Ne serrez pas complètement les boulons
et les écrous.
Quincaillerie utilisée
Boulon M6
de 65 mm x 2
Écrou M6 x 2
AA
BB
AA
FF
14
MISE EN GARDE
La charge maximale recommandée est de 270 kg.
Armature
A
A
BB
R
R
FF
Lowes.com/gardentreasures

x 1
Écrou M6 x 1
AA
AA
AA
FF
3. Ajustez l’angle des deux montants. Placez
une, traverse latérale (D) entre deux
montants en vous assurant d’aligner les
trous. Pour chaque trou du montant avant
(B), insérez un boulon M8 de 30 mm (CC)
dans une rondelle M8 (II), dans le montant,
puis dans la traverse latérale (D). Ne serrez
pas complètement les boulons. Répétez
cette procédure sur le montant arrière (C).
Faites exactement la même chose de l’autre
côté de l’armature.
4. Assemblez les traverses arrière droite (F)
et gauche (E) au centre en insérant un
boulon M6 de 36 mm (AA) dans les deux
traverses, dans une rondelle M6 (HH) et
dans un écrou M6 (FF). Ne serrez pas
complètement le boulon et l’écrou.
INSTRUCTIONS POUR L’ASSEMBLAGE
3
x 8
x 8
AA
CC
AA
II 4
2
2. Alignez les deux trous situés à l’extrémité
d’une des traverses supérieures (A) et les
deux trous situés à l’extrémité du montant
avant (B) et du montant arrière (C). Pour
chaque trou, insérez un boulon M8 de
63 mm (DD) dans une rondelle M8 (II), dans
le montant avant (B), dans la traverse
supérieure (A), dans le montant arrière (C),
dans une autre rondelle (II) et enfin dans
un écrou M8 (GG). Ne serrez pas
complètement les boulons et les écrous.
Répétez cette procédure de l’autre côté de
l’armature.
Boulon M8
de 63 mm x 4
Écrou M8 x 4
AA
DD
AA
GG
x 8
AA
II Rondelle M8
AA
HH Rondelle M6 x 1
15
Quincaillerie utilisée
Quincaillerie utilisée
Boulon M8
de 30 mm
Quincaillerie utilisée
Boulon M6
de 36 mm
Rondelle M8
A
DD
II
II
GG
C
B
BC
D
CC
II
FF
HH
E
F
AA
Lowes.com/gardentreasures

16
5
5. Alignez les traverses arrière assemblées et
les trous situés dans la partie inférieure des
montants arrière. Pour chaque trou, insérez
un boulon M6 de 65 mm (BB) dans une
rondelle M6 (HH), dans le montant arrière,
puis dans la traverse arrière. Ne serrez pas
complètement les boulons. Vous pouvez
maintenant serrer fermement tous les
boulons et les écrous que vous avez
installés.
x 2
AA
BB
AA
HH Rondelle M6 x 2
6
6. Disposez au sol l’accoudoir droit (G),
l’accoudoir gauche (H) et les supports du
siège (I). Assurez-vous que les côtés sur
lesquels il est inscrit « FRONT » (AVANT)
font face au rebord avant du siège. Fixez
les accoudoirs (G et H) aux supports du
siège (I) en insérant les pattes situées à
l’extrémité des supports dans les accoudoirs.
Assurez-vous qu’elles sont bien en place.
G
I
H
7
7. Ouvrez l’ensemble du siège (J), puis
disposez-le sur l’armature assemblée à
l’étape 6 en alignant les trous des accoudoirs
(G et H) et les trous des tubes latéraux de
l’ensemble du siège. À partir de l’extérieur,
insérez un boulon M8 de 80 mm (EE) dans
l’accoudoir, dans une rondelle en plastique
(JJ), dans le tube latéral de l’ensemble du
siège, dans une rondelle M8 (II), puis dans
un écrou M8 (GG). Ne serrez pas
complètement le boulon et l’écrou. Répétez
cette procédure de l’autre côté, puis serrez
fermement les boulons et les écrous.
J
GG II JJ
EE
Ensemble du siège
H
J
G
x 2
AA
EE
AA
GG Écrou M8 x 2
AA
II
AA
JJ
Rondelle M8
Rondelle en
plastique
x 2
x 2
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Boulon M6
de 65 mm
Quincaillerie utilisée
Boulon M8
de 80 mm
HH
BB
E
F
C
C
Lowes.com/gardentreasures

17
8
Q
8. Couvrez chaque accoudoir d’un coussin
pour accoudoir (Q).
INSTRUCTIONS POUR L’ASSEMBLAGE
9
9. Placez deux tiges longues (L) de façon à ce
que l’extrémité portant la mention « TOP »
(HAUT) soit vers le haut. Glissez un crochet
en « S » double (S) dans le trou supérieur
des tiges longues (L). Insérez les deux tenons
situés à l’extérieur de l’accoudoir dans le trou
inférieur des deux tiges longues. Placez une
tige courte (K) de façon à ce que l’extrémité
portant la mention « TOP » (HAUT) soit vers
le haut. Glissez le crochet en « S » double
(S) dans le trou supérieur de la tige courte.
Répétez cette procédure de l’autre côté.
LK
S
10
J
K
10. Sortez le support de la tige courte (K), puis
insérez le tenon situé à l’extérieur de
l’ensemble du siège (J) dans la tige courte.
Répétez cette procédure de l’autre côté.
Haut de page
Haut de page
Haut de page
Lowes.com/gardentreasures

11
11. Accrochez l’ensemble du siège sur
l’armature supérieure assemblée à l’étape 5.
12
P
M
12. Étalez l’auvent (P) sur votre surface de
travail. Insérez les deux tiges de rive (M)
dans les manchons situés des deux côtés
de l’auvent (P).
13
N
13. Insérez les tiges latérales (N) dans les
extrémités ouvertes des tiges de rive (M).
Rentrez les coins des tiges latérales (N)
dans les pochettes situées aux coins de
l’auvent (P).
P
M
18
INSTRUCTIONS POUR L’ASSEMBLAGE
Lowes.com/gardentreasures

19
14 NA
T
T
P
14. Placez l’auvent assemblé à l’étape 13 sur
l’armature de l’étape 11. À partir de
l’extérieur, serrez un bouton (T) dans le
trou situé sur l’une des tiges latérales de
l’auvent (N) et dans le trou de la traverse
supérieure (A). Répétez cette procédure
de l’autre côté de l’auvent. Ne serrez pas
complètement les boutons. Vous pouvez
régler l’inclinaison de l’auvent à l’aide des
boutons. Serrez-les ensuite fermement.
15
15. Assurez-vous que tous les boulons sont
serrés fermement. Placez le coussin du
siège (O) sur le siège et maintenez-le en
place à l’aide des courroies à boucles et à
crochets.
O
16
16. Soulevez les supports des tiges courtes (K),
puis sortez les tenons des tiges.
Transformation de la balancelle en lit suspendu
O
K
J
INSTRUCTIONS POUR L’ASSEMBLAGE
Lowes.com/gardentreasures

20
GARANTIE LIMITÉE DE UN AN
Nettoyez la balancelle à l’aide d’un savon doux. Rincez-la à l’eau, puis laissez-la sécher.
ENTRETIEN
Cette garantie ne s’applique qu’à l’acheteur initial et se limite aux défauts de matériaux et de
fabrication des meubles de jardin, s’ils ont été entretenus correctement et utilisés à des fins
personnelles et résidentielles seulement.
Les armatures sont garanties contre les défauts de matériaux et de fabrication pour une période
de un (1) an.
Exclusions : Les articles utilisés à des fins commerciales, de location ou non résidentielles, les
modèles en montre, les articles achetés « tels quels » ou les articles endommagés par des
phénomènes naturels, des actes de vandalisme, un usage inapproprié ou un assemblage
inadéquat ne sont pas couverts. La décoloration causée par l’exposition aux éléments, par des
produits chimiques ou par des déversements n’est pas couverte. Les bris, la corrosion ou la
rouille de la quincaillerie et les dommages causés aux armatures ou aux soudures par un
assemblage inadéquat, un usage inapproprié ou des phénomènes naturels ne sont pas couverts.
Si, durant la période de garantie, un article présente des défauts de matériaux ou de fabrication,
l’acheteur doit communiquer avec le service à la clientèle du fabricant au 1 800 643-0067. Le
fabricant choisira de réparer ou de remplacer les pièces défectueuses.
La garantie n’est accordée qu’à l’acheteur initial et est non transférable. Si l’article original n’est plus offert,
il sera remplacé par un article d’une couleur et d’un style similaires. Certains États ou certaines provinces
ne permettent pas l’exclusion ou la limitation d’une garantie implicite, de sorte que les limitations et
exclusions mentionnées ci-dessus peuvent ne pas s’appliquer à vous. La présente garantie vous confère
des droits précis. Il est possible que vous disposiez également d’autres droits, qui varient d’un État ou
d’une province à l’autre.
17
17. Fixez le support arrière de l’ensemble du
siège au support en « U » situé sur les
traverses arrière (E et F). Lorsque la
balancelle est utilisée comme lit, il est
important d’immobiliser l’ensemble du siège
à l’aide des supports en « U ».
Les coussins, les courroies et les pièces tressées en osier sont garantis contre les défauts de
matériaux et de fabrication pour une période de un (1) an. Le tissu est garanti contre les défauts
de matériaux et de fabrication pour une période de un (1) an.
INSTRUCTIONS POUR L’ASSEMBLAGE
K
L
Lowes.com/gardentreasures
Imprimé en Chine
Garden Treasures® est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
