Garden Treasures SC-XHMK-NN User manual

ITEM #0206254
PADDED SLING
HAMMOCK WITH STAND
MODEL #SC-XHMK-NN
Français p. 7
Español p. 13
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
Serial Number _________________________ Purchase Date _______________________
AB13620 Lowes.com/gardentreasures

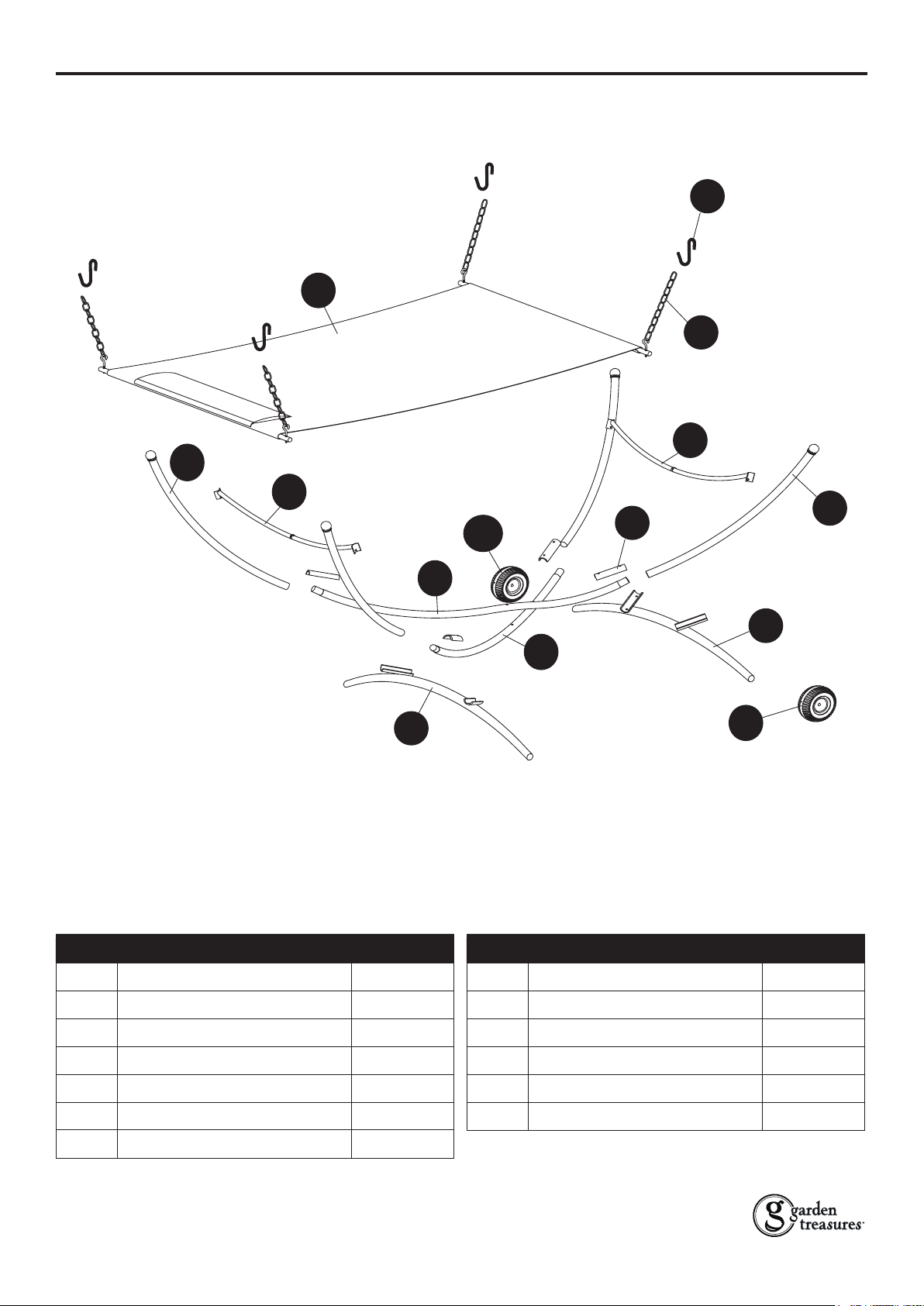

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A
B
C
D
E
F
G
1
2
1
1
1
2
1
PART DESCRIPTION QUANTITY
H
I
J
1
1
2
2
I
D
H
E
A
B
J
F
C
G
J
Long End Crossbar
Hammock
Wheel
Upper Frame Tube
Lower Frame Tube
Short End Support Tube
Long End Support Tube
Footed Crossbar
Wheel Crossbar
Short End Crossbar
Lowes.com/gardentreasures
K4
“S” Hook
L4
Steel Plate
M4
Chain
L
M
K

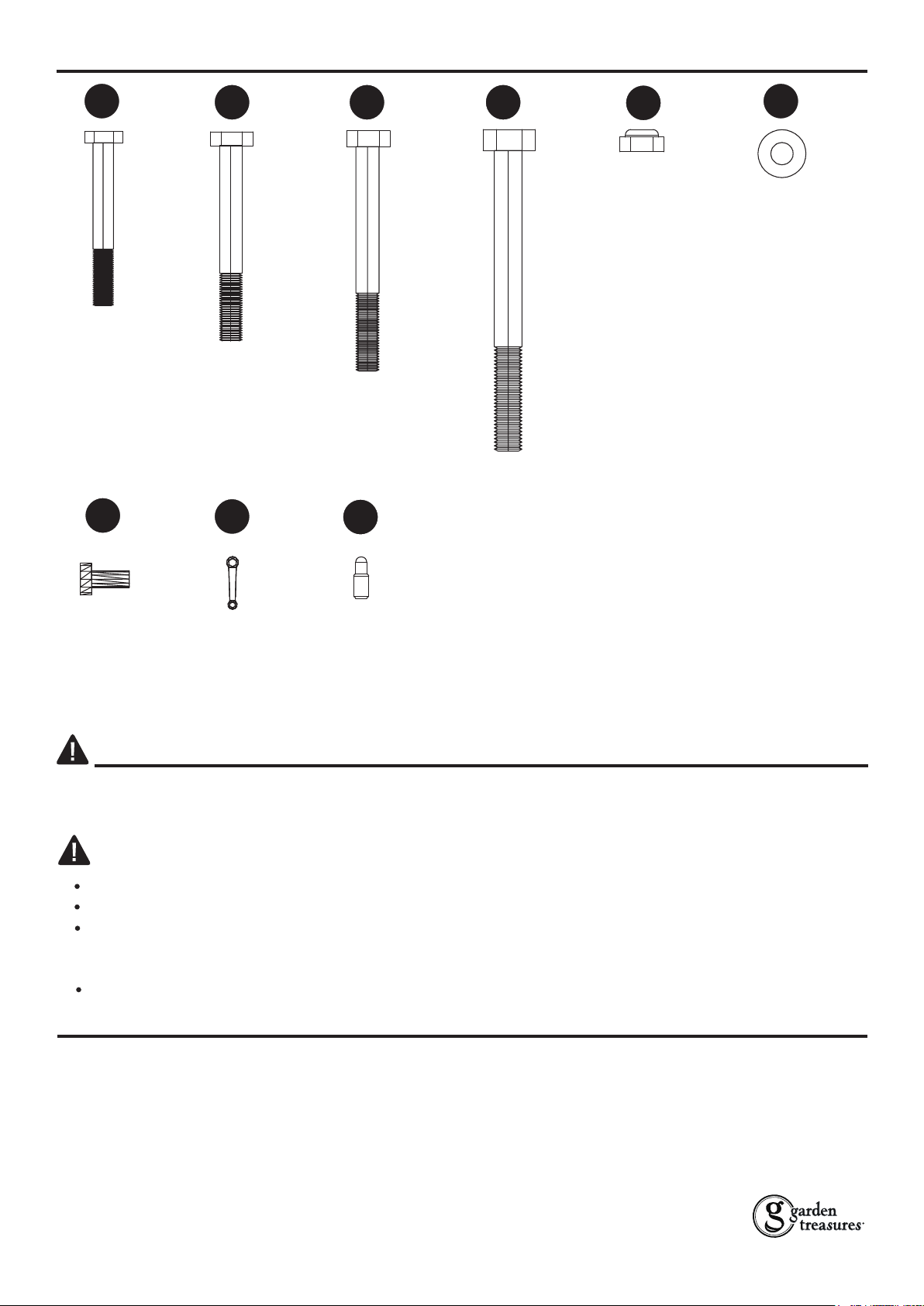

HARDWARE CONTENTS (shown actual size)
AA
M8 x 50 mm
Bolt M8 x 55 mm
Bolt M8 x 65 mm
Bolt
M8 x 90 mm
Bolt
M8 Nut
Qty. 4 Qty. 2
Qty. 8
Qty. 1
Qty. 9
M8
Washer
Qty. 8
Assemble the hammock on a soft, non-abrasive surface, such as carpeting, to avoid damage.
The hammock is heavy. Handle with care.
Two adults may be needed to assemble.
SAFETY INFORMATION
WARNING
CAUTION
Recommended maximum sitting weight for the hammock is 400 lbs.
Please read and understand this entire manual before attempting to assemble or install the
product.
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time:
Tools Required for Assembly (included): 2 Hex Wrenches.
PREPARATION
1 hour
AA BB CC DD EE FF
GG
3
Sleeve
Qty. 2
HH II
Hex
Wrench
Qty. 2
Touch-up
Paint
Qty. 1
(not to scale) (not to scale)
Lowes.com/gardentreasures
(preassembled)
(preassembled)
(preassembled)

ASSEMBLY INSTRUCTIONS
Hardware Used
JJ
M8 x 90 mm Bolt x 1
M8 Nut x 1
M8 Washer x 2
1
Hardware Used
M8 x 55 mm Bolt x 2
M8 Washer
x 2
Sleeve
x 2
2
DD
FF
EE
BB
GG
FF
4

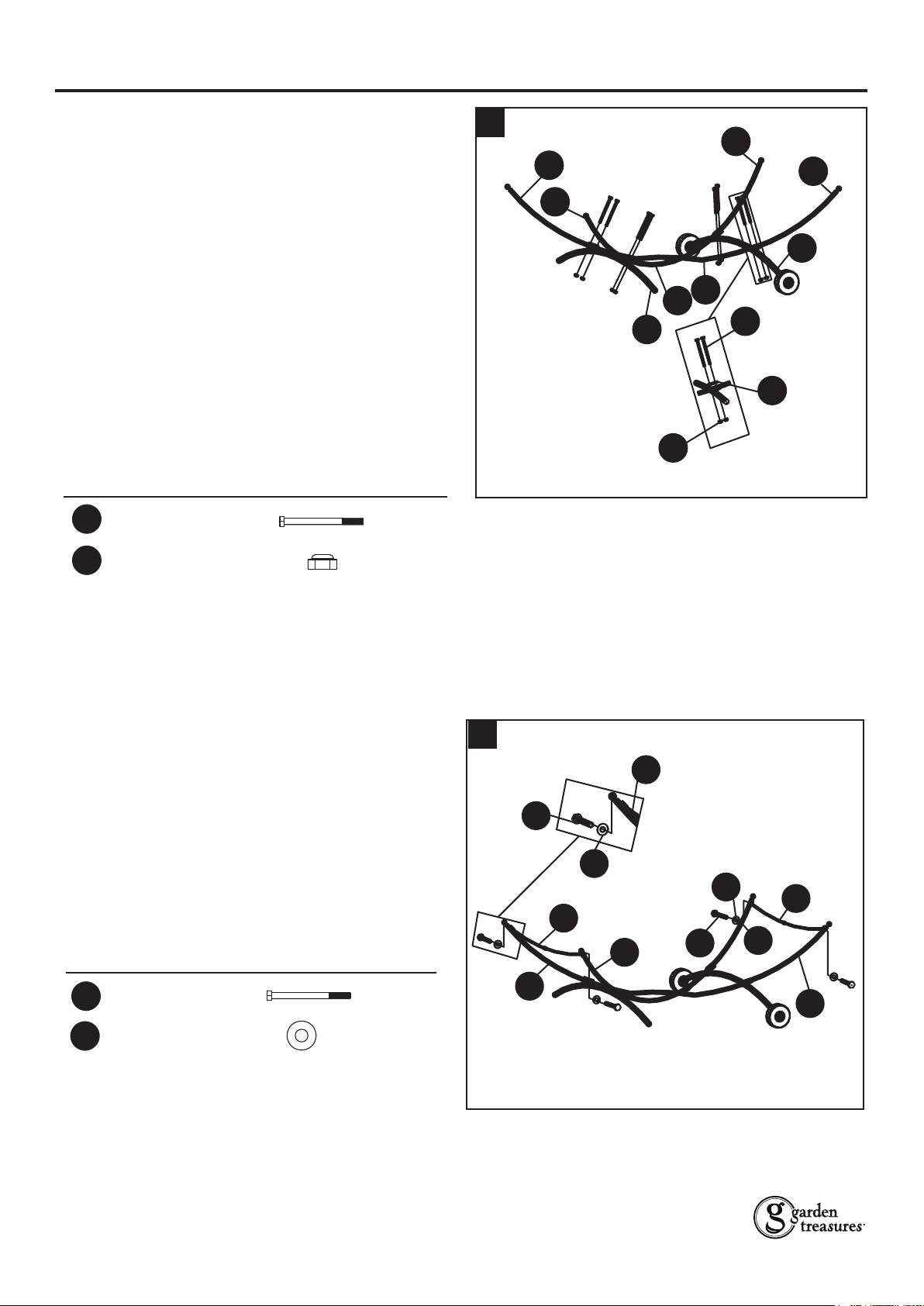

Place the upper frame tube (A) on top of
the lower frame tube (B), lining up the
holes in the centers. Insert an M8 x 90 mm
bolt (DD) through an M8 washer (FF),
through the upper frame tube (A), through
the lower frame tube (B), through another
M8 washer (FF) and into an M8 nut (EE).
Do not tighten completely.
Insert a sleeve (GG) into the center of each
wheel (J). Now attach a wheel (J) to the
wheel crossbar (F) by inserting an
M8 x 55 mm bolt (BB) through an M8
washer (FF), through the sleeve (GG) in the
wheel (J), and into the hole in the end of the
wheel crossbar (F). Tighten securely with hex
wrench (HH). Repeat for the wheel (J) on
opposite side.
1.
2.
DD
FF
EE FF
B
A
BB
FF
GG
JF
Lowes.com/gardentreasures
x 1
Hex Wrench
HH

Hardware Used
M8 x 65 mm Bolt x 8
M8 Nut x 8
ASSEMBLY INSTRUCTIONS
Hardware Used
M8 x 50 mm Bolt x 4
M8 Washer x 4
EE
CC
FF
AA
5
3
4

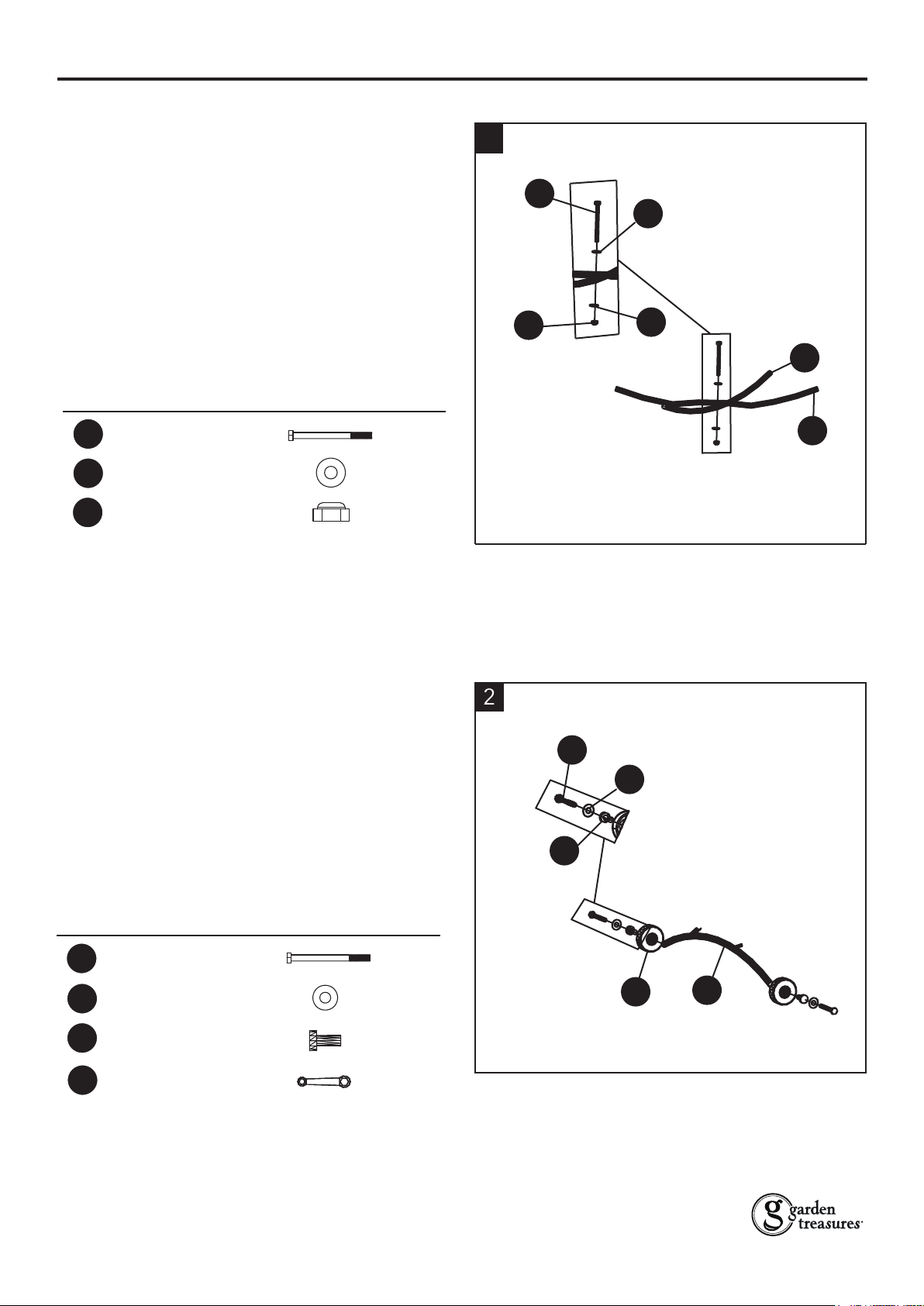

Place one end of the assembled frame in
the brackets on the wheel crossbar (F).
Line up the holes, insert a short end
support tube (C) into an end tube on the
assembled frame. Cover the connection
with a steel plate (L). For each hole,
insert an M8 x 65 mm bolt (CC), through the
steel plate (L), through the assembled
frame, and into a nut (EE). Do not tighten
completely. Repeat this procedure for the
adjacent short end support tube (C).
Repeat the above procedure for the long
end support tubes (D) and the footed
crossbar (E).
Attach the short end crossbar (G) to the
short end support tubes (C) by inserting an
M8 x 50 mm bolt (AA) from the outside
through an M8 washer (FF), through the
short end support tube (C) and into the
short end crossbar (G). Do not tighten
completely. Attach the long end crossbar
(H) to the long end support tubes (D) using
the same procedure.
D
D
E
F
C
C
CC
EE
L
FF
FF
C
C
D
AA
H
D
AA
G
D
3.
A
B
4.
Lowes.com/gardentreasures

5
6
ASSEMBLY INSTRUCTIONS
ONE-YEAR LIMITED WARRANTY
Wash with mild soap. Rinse with water and let air dry.
CARE AND MAINTENANCE
This warranty is extended to the original purchaser and applies to defects in materials and
workmanship of your patio furniture provided your furniture is maintained with care and used only
for personal, residential purposes.
Exclusions: Items used for commercial, contract or other non-residential purposes; display
models; items purchased “as is;” or items damaged due to acts of nature, vandalism, misuse or
improper assembly are not covered.
If within the stated warranty period a product is found to be defective in material or workmanship,
the purchaser must contact the manufacturer’s customer service department at 1-800-643-0067.
The manufacturer, at its option, will repair or replace the defective parts.
Cushions, Straps and/or Wicker Weaves are covered for a period of one (1) year against defects
in material or workmanship. Sling fabric is covered for a period of one (1) year against defects in
material or workmanship.
Warranty is to the original purchaser and is non-transferable. Any replacement of warranted items
will be in the original style and color or a similar style and color if the original is unavailable or has
been discontinued. As some states do not allow exclusions or limitations on an implied warranty,
the above exclusions and limitations may not apply. This warranty gives you specific rights, and
you may also have other rights which vary from state to state.

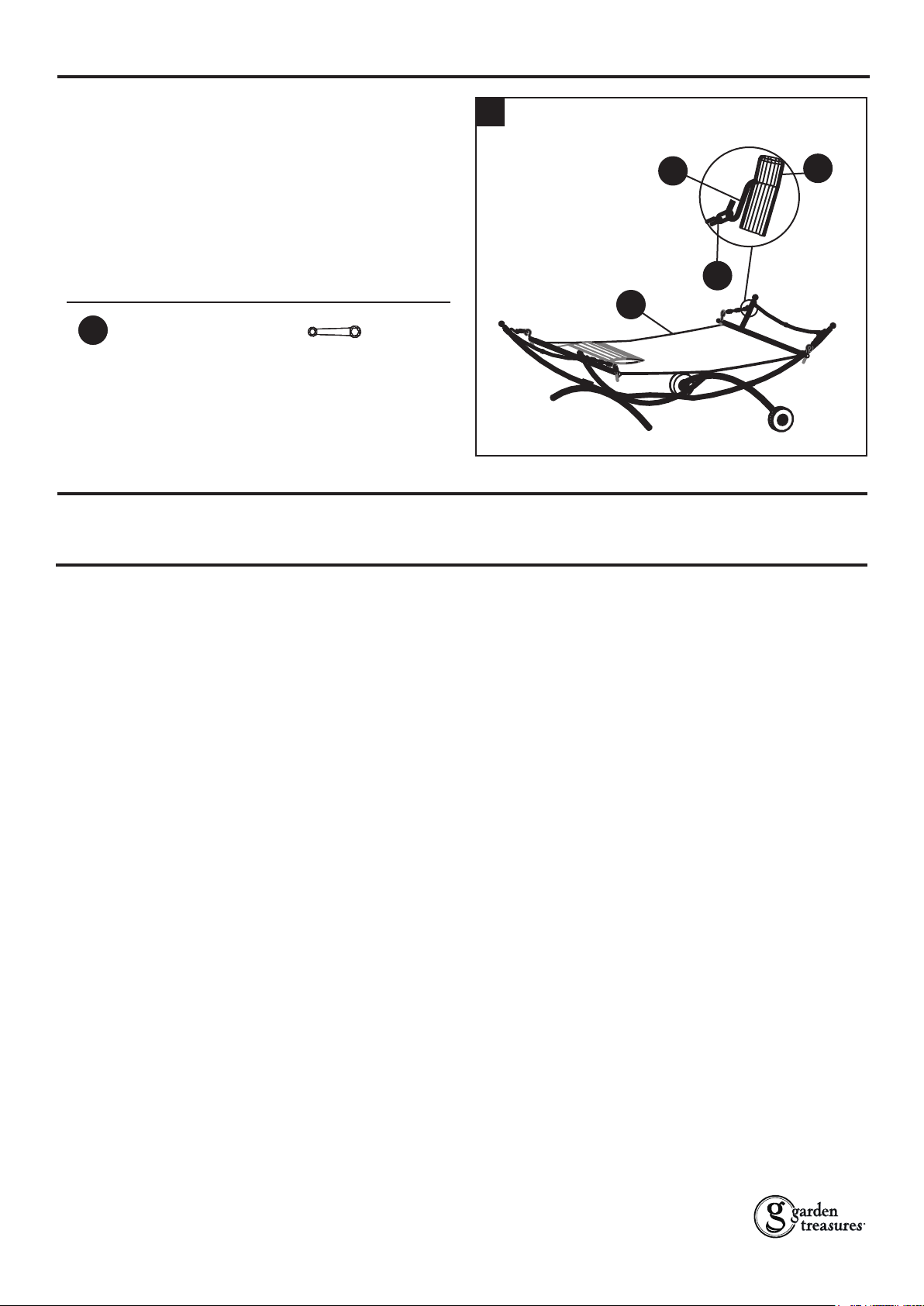

Securely tighten all nut and bolt
connections. Insert one end of an “S” hook
(K) into the hole in the top of each end
support tube assembly. Attach a chain (M)
to each “S” hook and hang the hammock (I)
from the chain (M) for each. You can adjust
the height of the hammock (I) by using
different links in the chain (M).
I
KC
M
5.
Frames are warranted to be free from defects in material or workmanship for a period of one (1)
year.
Replacement hammock may be available for purchase online if out of warranty.
Printed in China
Garden Treasures®is a registered trademark
of LF, LLC. All rights reserved.
Lowes.com/gardentreasures
Hardware Used
x 1
Hex Wrench
HH
