Garmin GHS 20 User manual

GHS 20/20i handset
installation instructions
instructions d’installation
istruzioni di installazione
installationsanweisungen
instrucciones de instalación

GHS 20/20i Installation Instructions EN-3
GHS™ 20/20i Installation
Instructions
These installation instructions are for the
GHS 20 and GHS 20i handsets. The GHS 20
is for use with the Garmin® VHF 200 or 300
radio and the GHS 20i is for use with the
Garmin VHF 200i or 300i radio.
For additional information, refer to the
installation instructions provided with your
radio. For operational instructions, refer
to the owner’s manual provided with your
radio.
Compatibility
Your existing VHF 200/200i or
VHF 300/300i radio may need a software
update to work with the GHS 20/GHS 20i.
Consult your Garmin dealer or contact
Garmin for information.
About the GHS 20/20i

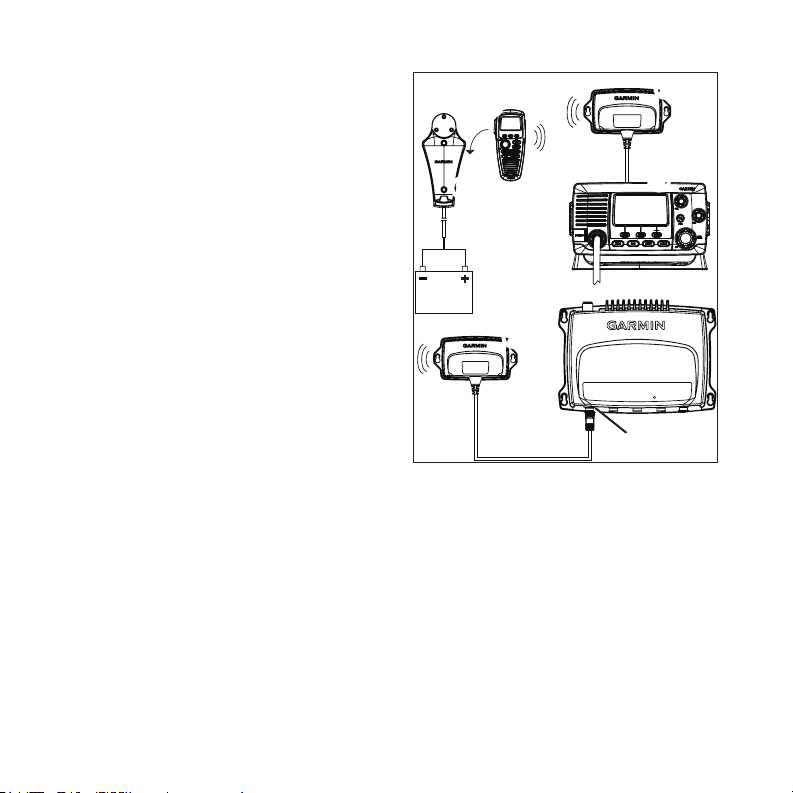

The GHS 20/20i handset ➊ comes with a
GWH™ 20 receiver ➋ , a charging cradle ➌ ,
a belt clip, and the necessary mounting
hardware.
➍
➎
➊
➌
➋
➋
➏
On a VHF 200/200i ➍ , the GWH 20 will
only function correctly when connected to
the microphone relocation port in the back.
On a VHF 300/300i ➎ , the GWH 20 will
only function correctly when connected to
the STATION3 connector ➏ .
Both the GHS 20/20i handset and the
GWH 20 receiver should be at least
23 5/8 in. (60 cm) from any compass to avoid
interference.

EN-4 GHS 20/20i Installation Instructions
About the GHS 20 Battery
The GHS 20 contains a Lithium-ion battery
that charges when the handset is placed in
the properly installed cradle.
An LED above the Channel knob on the
GHS 20/20i indicates the charging status:
• Off—Not charging
• Solid—Charging
• Slow blink (1 blink/second)—The battery
temperature is outside the safe charging
temperature (page 7).
• Fast blink (6 blinks/second)—The battery
cannot charge, and must be replaced.
Installing the GHS 20/20i
Charging Cradle
1. Determine a location to mount the
charging cradle where the cradle can be
connected to the boat battery.
2. Using the cradle as a template, mark the
two screw locations on the surface.
3. Use a ⅛ in. (3 mm) drill bit to drill the
two pilot holes.
4. Use the included 25 mm M4.2 × 1.4
panhead screws to attach the cradle to the
surface.
5. Route the power cable from the cradle to
the boat battery or fuse block.
If it is necessary to extend the wires, use
18 AWG wire.
6. Connect the red wire to the positive
terminal on the battery or fuse block, and
connect the black wire to the negative
terminal.
Installing the GWH 20
NOTE: Metal and other dense materials may
inhibit communication between the GWH 20
and the GHS 20. Test the location to make
sure the GWH 20 reliably communicates
with the GHS 20 everywhere you plan to use
it on the boat.
1. Determine a location to mount the
GWH 20.
If it is necessary to extend the GWH 20
cable, 5 m and 10 m extensions are
available from your Garmin dealer.
2. Using the GWH 20 as a template, mark
the two screw locations on the surface.

GHS 20/20i Installation Instructions EN-5
3. Use a ⅛ in. (3 mm) drill bit to drill the
two pilot holes.
4. Use the included 25 mm M4.2 × 1.4
panhead screws to attach the GWH 20 to
the surface.
5. Route the GWH 20 cable to the
VHF 200/200i or the VHF 300/300i.
6. Perform an action:
• On a VHF 200/200i, connect the
GWH 20 cable to the microphone
relocation port on the rear of the
radio.
• On a VHF 300/300i connect the
GWH 20 to the STATION3 port on
the radio.
The GWH 20 cannot be connected
to any other station on the
VHF 300/300i.
Pairing GHS 20/20i
Up to three GHS 20/20i handsets can be
paired with the GWH 20. You must pair
a GHS 20/20i handset with the GWH 20
only once. The device and the handset
automatically connect after they have been
paired.
1. Turn on all of the GHS 20/20i handsets
you want to pair.
2. Make sure the GWH 20 is connected to
the VHF 200/200i or VHF 300/300i radio
(page 4), and turn it on.
3. On the VHF 200/200i or on a handset
connected to the VHF 300/300i, select
MENU > COMMUNICATIONS >
PAIRING.
4. Select OKto search for the GHS 20
handsets.
A list of IDs for found GHS 20/20i
handsets is shown.
5. Select a handset ID.
6. Select ACCEPT.
A message is shown while the handset
pairs with the GWH 20.

EN-6 GHS 20/20i Installation Instructions
7. When the handset makes a sound, select
OK on the handset to complete the
pairing.
8. Repeat steps 4–7 for each additional
handset.
After a handset has been paired with
the GWH 20, you do not need to pair it
again. It will connect automatically when
the handset and radio are both turned on.
Pairing Troubleshooting
If you are not able to pair a GHS 20/20i
handset with the GWH 20, complete these
steps.
• Make sure all the handsets you want to
pair are turned on.
• Make sure the GWH 20 is connected to
the microphone relocation port of the
VHF 200/200i radio or to STATION3 of
the VHF 300/300i radio.
• When pairing the handsets for the rst
time, make sure the handsets are close
to the GWH 20 (within 3 ft (1 m) if
possible).
• You can connect up to three GHS 20/20i
handsets to the GWH 20. If you have
three handsets paired with the GWH 20,
and you are attempting to replace one
of them, you must rst disconnect the
handset you are replacing (page 6).
Renaming a Paired GHS 20/20i
1. On the VHF 200/200i or on a handset
connected to the VHF 300/300i, select
MENU > COMMUNICATIONS >
CONNECTIONS>[DeviceName]>
NAME.
2. Enter all the letters in the new name
using the Channel knob (up to 12
letters).
3. Select ACCEPT.
Disconnecting a GHS 20/20i From
the GWH 20
If you must replace a GHS 20/20i handset
because one is lost or damaged, for the
best results, disconnect, or unpair, the
handset you are replacing before pairing the
replacement handset to the GWH 20
(page 5).

GHS 20/20i Installation Instructions EN-7
1. On the VHF 200/200i or on the
primary VHF 300/300i (STATION1)
GHS 10/10i handset, select MENU >
COMMUNICATIONS >
CONNECTIONS>[DeviceName]>
DISCONNECT.
2. Select YES to conrm and disconnect the
GHS 20/20i.
GHS 20/20i Specications
Specication Measurement
Dimensions
GHS 20/20i
6
11
/
32
× 2
53
/
64
× 1
11
/
16
in.
(16.1 × 7.2 × 4.28 cm)
Dimensions
GWH 20
2
51
/
64
× 5
5
/
16
× 1
1
/
32
in.
(7.1 × 13.5 × 2.6 cm)
Weight
GHS 20/20i
GWH 20
8.82 oz (250 g)
6.63 oz (188 g)
Operating
temperature range
from 5ºF to 158ºF
(from -15ºC to 70ºC)
Charging
temperature range
from 32ºF to 113ºF
(from -0ºC to 45ºC)
Compass-safe
distance
23
5
/
8
in. (60 cm)
Waterproof IEC 60529 IPX7
(Immersion in 1 meter
of water for 30 minutes)
Specication Measurement
GHS 20/20i GWH
20 maximum
transmission
distance
328 ft. (100 m),
depending on
installation location
(page 4)
GWH 20 cable
length
59 in. (1.5 m)
Battery type Rechargeable lithium-
ion
Battery life
Charge time
Up to 18 hours
Up to 4 hours

FR-8 Instructions d'installation du GHS 20/20i
Instructions d'installation
du GHS
™
20/20i
Ces instructions d'installation s'appliquent aux
combinés GHS 20 et GHS 20i. Le GHS 20 s'utilise
avec les VHF 200 ou 300 de Garmin
®
. Le GHS 20i
s'utilise avec les VHF 200i ou 300i de Garmin.
Pour plus d'informations, reportez-vous aux
instructions d'installation fournies avec votre radio.
Pour obtenir des instructions de fonctionnement,
reportez-vous au manuel d'utilisation fourni avec
votre radio.
Compatibilité
Il vous faudra peut-être mettre à jour le logiciel de
votre VHF 200/200i ou VHF 300/300i pour qu'elle
fonctionne avec le GHS 20/GHS 20i. Demandez
conseil à votre revendeur Garmin ou contactez
directement Garmin.
A propos du GHS 20/20i
Le combiné GHS 20/20i ➊ est fourni avec un
récepteur GWH
™
20 ➋ , un socle de chargement ➌ ,
un clip ceinture et le matériel de montage
nécessaire.
➍
➎
➊
➌
➋
➋
➏
Avec une VHF 200/200i ➍ , le récepteur GWH 20
ne fonctionne correctement que lorsqu'il est
connecté au port de déport du micro situé à l'arrière
de la radio.
Avec une VHF 300/300i
➎ , le récepteur GWH 20
ne fonctionne correctement que s'il est branché sur
le connecteur STATION3
➏ .
Le combiné GHS 20/20i ainsi que le récepteur
GWH 20 doivent être utilisés à 60 cm (23
5
/
8
po) de
distance minimum de tout compas pour éviter les
interférences.

Instructions d'installation du GHS 20/20i FR-9
A propos de la batterie du
GHS 20
Le GHS 20 contient une batterie lithium-ion qui se
charge lorsque le combiné est inséré dans le socle
préalablement installé.
Sur le GHS 20/20i, un voyant au-dessus du bouton
Canal indique l'état de charge :
• Eteint : absence de charge
• Fixe : en charge
• Clignotement lent (1 clignotement/seconde) :
la température de la batterie est en dehors de
la plage de températures de sécurité pour le
chargement (page 12).
• Clignotement rapide (6 clignotements/
seconde) : la batterie ne se charge pas et doit
être remplacée.
Installation du socle de
chargement du GHS 20/20i
1. Trouvez un emplacement de montage où il est
possible de connecter le socle de chargement à
la batterie du bateau.
2. En utilisant le socle comme modèle, marquez
l'emplacement des deux vis sur la surface.
3. Utilisez un foret de perceuse de 3 mm (⅛ po)
pour percer les deux trous d'implantation.
4. Utilisez les vis à tête cylindrique M4.2 × 1.4 de
25 mm fournies pour xer le socle à la surface.
5. Acheminez le câble d'alimentation du socle
jusqu'à la batterie ou jusqu'au bloc-fusibles du
bateau.
Si vous avez besoin d'une rallonge pour
l'alimentation, utilisez un câble 18 AWG.
6. Connectez le câble rouge à la borne positive de
la batterie ou du bloc-fusibles, puis connectez
le câble noir à la borne négative.
Installation du GWH 20
REMARQUE : le métal et les autres matériaux
denses peuvent perturber les communications
entre le GWH 20 et le GHS 20. Faites un test
pour conrmer que le GWH 20 communique
correctement avec le GHS 20 à tous les endroits du
bateau où vous comptez l'utiliser.
1. Trouvez un endroit où monter le GWH 20.
Si vous devez rallonger le câble du GWH 20,
des rallonges de 5 m et 10 m sont disponibles
auprès de votre revendeur Garmin.
2. En utilisant le GWH 20 comme modèle,
marquez l'emplacement des deux vis sur la
surface.

FR-10 Instructions d'installation du GHS 20/20i
3. Utilisez un foret de perceuse de 3 mm (⅛ po)
pour percer les deux trous d'implantation.
4. Utilisez les vis à tête cylindrique M4.2 × 1.4
de 25 mm fournies pour xer le GWH 20 à la
surface.
5. Acheminez le câble du GWH 20 jusqu'à la
VHF 200/200i ou VHF 300/300i.
6. Effectuez l'une des actions suivantes :
• Sur une VHF 200/200i, connectez le câble
du GWH 20 au port de déport du micro
situé à l'arrière de la radio.
• Sur une VHF 300/300i, connectez le
GWH 20 au port STATION3 de la radio.
Le GWH 20 ne peut pas être connecté à
une autre station sur la VHF 300/300i.
Couplage du GHS 20/20i
Il est possible de coupler jusqu'à trois combinés
GHS 20/20i avec le GWH 20. Le combiné
GHS 20/20i et le GWH 20 ne doivent être couplé
qu'une seule fois. Ils se connectent ensuite
automatiquement.
1. Allumez tous les combinés GHS 20/20i que
vous voulez coupler.
2. Vériez que le GHS 20 est connecté à la
VHF 200/200i ou VHF 300/300i (page 9), puis
allumez-le.
3. Sur la VHF 200/200i ou sur un combiné
connecté à la VHF 300/300i, sélectionnez
MENU > COMMUNICATIONS >
COUPLAGE.
4. Sélectionnez OK pour rechercher les combinés
GHS 20.
Une liste des identiants des combinés
GHS 20/20i détectés s'afche.
5. Sélectionnez l'identiant d'un combiné.
6. Sélectionnez ACCEPTER.
Un message s'afche et le combiné se couple
avec le GWH 20.

Instructions d'installation du GHS 20/20i FR-11
7. Lorsque le combiné émet un son, sélectionnez
OK sur ce dernier pour terminer la procédure
de couplage.
8. Répétez les étapes 4 à 7 pour chaque combiné
supplémentaire.
Une fois qu'un combiné est couplé avec le
GWH 20, il n'est pas nécessaire de le coupler
de nouveau. Il se connecte automatiquement
lorsque le combiné et la radio sont tous deux
allumés.
Résolution des problèmes de couplage
Si vous n'arrivez pas à coupler un combiné
GHS 20/20i avec le GWH 20, suivez la procédure
ci-dessous.
• Vériez que tous les combinés que vous voulez
coupler sont allumés.
• Vériez que le GWH 20 est connecté au port
de déport du micro de la VHF 200/200i ou au
connecteur STATION3 de la VHF 300/300i.
• Lors du couplage initial des combinés, vériez
que les combinés se situent à proximité du
GWH 20 (1 m [3 pi] maximum si possible).
• Il est possible de coupler jusqu'à trois combinés
GHS 20/20i au GWH 20. Si vous avez déjà
trois combinés couplés avec le GWH 20 et que
vous voulez remplacer l'un d'eux, vous devez
d'abord déconnecter le combiné à remplacer
(page 11).
Changement du nom d'un combiné
GHS 20/20i couplé
1. Sur la VHF 200/200i ou sur un combiné
connecté à la VHF 300/300i, sélectionnez
MENU > COMMUNICATIONS >
CONNEXIONS >[Nomdel'appareil]>
NOM.
2. Saisissez toutes les lettres du nouveau nom à
l'aide du bouton Canal (12 lettres maximum).
3. Sélectionnez ACCEPTER.
Déconnexion d'un combiné GHS 20/20i
du GWH 20
Si vous devez remplacer un combiné GHS 20/20i
en cas de perte ou de casse, pour de meilleures
chances de succès, déconnectez (ou découplez) le
combiné à remplacer avant de coupler le nouveau
combiné avec le GWH 20 (page 10).

FR-12 Instructions d'installation du GHS 20/20i
1. Sur la VHF 200/200i ou sur le combiné
principal GHS 10/10i de la VHF 300/300i
(STATION1), sélectionnez MENU >
COMMUNICATIONS > CONNEXIONS >
[Nomdel'appareil]>DECONNECTER.
2. Sélectionnez OUI pour conrmer et
déconnecter le GHS 20/20i.
Caractéristiques techniques du
GHS 20/20i
Caractéristique Valeur
Dimensions
GHS 20/20i
16,1 × 7,2 × 4,28 cm
(6 11/32 × 2 53/64 × 1 11/16 po)
Dimensions
GWH 20
7,1 × 13,5 × 2,6 cm
(2 51/64 × 5 5/16 × 1 1/32 po)
Poids
GHS 20/20i
GWH 20
250 g (8,82 onces)
188 g (6,63 onces)
Plage de
températures de
fonctionnement
de -15 °C à 70 °C
(de 5 °F à 158 °F)
Plage de
températures de
chargement
de -0 °C à 45 °C
(de 32 °F à 113 °F)
Distance de sécurité
du compas
60 cm (23 5/8 po)
Etanchéité norme IEC 60529 IPX7
(immersion à 1 mètre
de profondeur pendant
30 minutes)
Caractéristique Valeur
Distance de
transmission
maximum entre le
GHS 20/20i et le
GWH 20
100 m (328 pi), en
fonction de l'emplacement
d'installation (page 9)
Longueur du câble
du GWH 20
1,5 m (59 po)
Type de batterie Rechargeable au lithium-ion
Autonomie
Temps de charge
Jusqu'à 18 heures
Jusqu'à 4 heures

Istruzioni di installazione del microtelefono GHS 20/20i IT-13
Istruzioni di installazione
del microtelefono
GHS
™
20/20i
Le seguenti istruzioni di installazione si
riferiscono ai telefoni GHS 20 e GHS 20i. I
microtelefoni GHS 20 e GHS 20i sono compatibili
rispettivamente con le radio VHF 200 o 300 e VHF
200i o 300i di Garmin
®
.
Per ulteriori informazioni, consultare le istruzioni
di installazione fornite con la radio. Per istruzioni
sull'utilizzo, fare riferimento al manuale dell'utente
fornito con la radio.
Compatibilità
Per essere utilizzata con il microtelefono GHS 20/
GHS 20i, la radio VHF 200/200i o VHF 300/300i
potrebbe aver bisogno di un aggiornamento
software. Consultare il proprio rivenditore Garmin
o contattare Garmin per ottenere informazioni.
Informazioni sul microtelefono
GHS 20/20i
Il microtelefono GHS 20/20i ➊ viene fornito con
un ricevitore GWH
™
20 ➋ , un caricabatterie ➌ ,
un attacco per cintura e gli elementi di montaggio
necessari all'installazione.
➍
➎
➊
➌
➋
➋
➏
In una radio VHF 200/200i ➍ , il ricevitore
GWH 20 funzionerà correttamente solo se
collegato alla porta del microtelefono collocata
sul retro.
In una radio VHF 300/300i
➎ , il ricevitore
GWH 20 funzionerà correttamente solo se
collegato al connettore della STATION3
➏ .
Il microtelefono GHS 20/20i e il ricevitore
GWH 20 non devono essere installati a una
distanza inferiore a 60 cm (23
5
/
8
poll.) dalla
bussola per evitare possibili interferenze.

IT-14 Istruzioni di installazione del microtelefono GHS 20/20i
Informazioni sulla batteria del
microtelefono GHS 20
Il microtelefono GHS 20 contiene una batteria agli
ioni di litio che si ricarica quando il telefono viene
posizionato sul caricabatterie.
Un LED sopra la manopola Canale del telefono
GHS 20/20i indica lo stato di ricarica:
• Disattivato: non in carica
• Fisso: in carica
• Lampeggiante lento (1 /secondo): la
temperatura della batteria è fuori dall'intervallo
della temperatura di ricarica sicura (pagina 17).
• Lampeggiante rapido (6 /secondo): la batteria
non può essere ricaricata e va sostituita.
Installazione del caricabatterie
GHS 20/20i
1. Determinare una posizione per il montaggio
del caricabatterie in cui è possibile fornirgli
l'alimentazione presente sull'imbarcazione.
2. Usando il caricabatterie come modello,
contrassegnare la posizione di due fori sulla
supercie.
3. Utilizzare una punta da trapano da 3 mm
(⅛ poll.) per praticare i fori di riferimento.
4. Utilizzare le viti lettate M4.2 × 1.4 da 25 mm
in dotazione per collegare il caricabatterie alla
supercie.
5. Far passare il cavo di alimentazione dal
caricabatterie alla batteria o al pannello fusibili
dell'imbarcazione.
Se è necessario estendere la lunghezza dei cavi,
utilizzare un cavo 18 AWG.
6. Collegare il cavo rosso al terminale positivo
della batteria o del blocco fusibili e il cavo
nero al terminale negativo.
Installazione del ricevitore
GWH 20
NOTA: è possibile che metallo o altri materiali
densi impediscano la comunicazione tra GWH 20
e GHS 20. Assicurarsi, prima di posizionare il
ricevitore GWH 20 che comunichi perfettamente
con il microtelefono GHS 20 in qualunque punto
dell'imbarcazione.
1. Determinare una posizione per il montaggio
del ricevitore GWH 20.
Se è necessario estendere il cavo del ricevitore
GWH 20, sono disponibili prolunghe di 5 e
10 m presso il proprio rivenditore Garmin.
2. Scegliere il posizionamento del ricevitore
GWH 20 e contrassegnare la posizione di due
fori da effettuare sulla supercie.

Istruzioni di installazione del microtelefono GHS 20/20i IT-15
3. Utilizzare una punta da trapano da 3 mm
(⅛ poll.) per praticare i fori di riferimento.
4. Utilizzare le viti M4.2 × 1.4 da 25 mm in
dotazione per collegare il ricevitore GWH 20
alla supercie.
5. Instradare il cavo del ricevitore GWH 20 verso
la radio VHF 200/200i o VHF 300/300i.
6. Eseguire una delle seguenti operazioni:
• Sulla radio VHF 200/200i, collegare il
cavo del ricevitore GWH 20 alla porta del
microfono di trasferimento sul retro della
radio.
• Sulla radio VHF 300/300i collegare
il ricevitore GWH 20 alla porta della
STATION3 della radio.
Non è possibile collegare il ricevitore
GWH 20 a nessun'altra stazione della radio
VHF 300/300i.
Associazione del microtelefono
GHS 20/20i
È possibile associare no a tre microtelefoni
GHS 20/20i al ricevitore GWH 20. Il micro-
telefono GHS 20/20i deve essere associato al
ricevitore GWH 20 solo una volta. Una volta
associati, il dispositivo e il telefono si connettono
automaticamente.
1. Accendere tutti i microtelefoni GHS 20/20i che
si desidera associare.
2. Assicurarsi che il ricevitore GHS 20
sia collegato ed alimentato alla radio
VHF 200/200i o VHF 300/300i (pagina 14).
3. Sulla radio VHF 200/200i o sul telefono
collegato alla radio VHF 300/300i,
selezionare MENU > COMUNICAZIONI >
ASSOCIAZIONE.
4. Selezionare OKper cercare i telefoni GHS 20.
Viene visualizzato un elenco di ID relativi ai
microtelefoni GHS 20/20i trovati.
5. Selezionare un ID microtelefono.
6. Selezionare ACCETTA.
Viene visualizzato un messaggio durante
l'associazione del microtelefono al ricevitore
GWH 20.

IT-16 Istruzioni di installazione del microtelefono GHS 20/20i
7. Quando il microtelefono emette un segnale
acustico, selezionare OK per completare
l'associazione.
8. Ripetere i passaggi da 4 a 7 per ogni telefono
aggiuntivo.
Una volta associato il microtelefono al
ricevitore GWH 20, non è necessario
riassociarlo. Verrà connesso in automatico
quando il microtelefono e la radio sono accesi.
Risoluzione dei problemi relativi
all'associazione
Se non è possibile associare il telefono GHS 20/20i
al ricevitore GWH 20, effettuare le seguenti
operazioni.
• Assicurarsi che tutti i microtelefoni da
associare siano accesi.
• Accertarsi che il ricevitore GWH 20 sia
collegato alla porta del microfono di
trasferimento della radio VHF 200/200i o alla
STATION3 della radio VHF 300/300i.
• Quando si associano i microtelefoni per la
prima volta, assicurarsi che questi siano vicini
al ricevitore GWH 20 (entro la distanza di 1 m
(3 piedi) se possibile).
• È possibile collegare no a tre microtelefoni
GHS 20/20i al ricevitore GWH 20. Se sono
associati tre microtelefoni al ricevitore
GWH 20 e si tenta di sostituirne uno, è prima
necessario scollegare il microtelefono da
sostituire (pagina 16).
Come rinominare un microtelefono
GHS 20/20i associato
1. Sulla radio VHF 200/200i o sul microtelefono
collegato alla radio VHF 300/300i,
selezionare MENU > COMUNICAZIONI >
CONNESSIONI>[nomedispositivo]>
NOME.
2. Immettere tutte le lettere del nuovo nome
mediante la manopola Canale (no a
12 lettere).
3. Selezionare ACCETTA.
Scollegamento di un microtelefono
GHS 20/20i dal ricevitore GWH 20
Se è necessario sostituire un microtelefono GHS
20/20i poiché è stato smarrito o danneggiato, per
ottenere risultati ottimali, scollegare o annullare
l'associazione del microtelefono da sostituire
prima di associare il microtelefono sostitutivo al
ricevitore GWH 20 (pagina 15).

Istruzioni di installazione del microtelefono GHS 20/20i IT-17
1. Sulla radio VHF 200/200i o sul telefono
GHS 10/10i principale della radio
VHF 300/300i (STATION1), selezionare
MENU > COMUNICAZIONI >
CONNESSIONI>[nomedispositivo]>
SCOLLEGA.
2. Selezionare SÌ per confermare e scollegare
il microtelefono GHS 20/20i.
Speciche del microtelefono
GHS 20/20i
Speciche Valore
Dimensioni
GHS 20/20i
16,1 × 7,2 × 4,28 cm
(6 11/32 × 2 53/64 × 1 11/16 poll.)
Dimensioni
GWH 20
7,1 × 13,5 × 2,6 cm
(2 51/64 × 5 5/16 × 1 1/32 poll.)
Peso
GHS 20/20i
GWH 20
250 g (8,82 once)
188 g (6,63 once)
Range temperature
di funzionamento
da -15 ºC a 70 ºC
(da 5 ºF a 158 ºF)
Gamma temperature
di ricarica
da -0 ºC a 45 ºC
(da 32 ºF a 113 ºF)
Distanza di sicurezza
dalla bussola
60 cm (23 5/8 poll.)
Impermeabile IEC 60529 IPX7 (può
essere immerso in 1 metro
d'acqua per 30 minuti)
Speciche Valore
Distanza di
trasmissione
massima tra
GHS 20/20i e
GWH 20
100 m (328 piedi), a
seconda della posizione di
installazione (pagina 14)
Lunghezza cavo
GWH 20
1,5 m (59 poll.)
Tipo di batteria Ioni di litio ricaricabile
Durata della batteria
Tempo di ricarica
Fino a 18 ore
Fino a 4 ore

DE-18 GHS 20/20i – Installationsanweisungen
GHS
™
20/20i –
Installationsanweisungen
Diese Installationsanweisungen gelten für die
GHS 20- und GHS 20i-Handsets. Der GHS 20
ist zur Verwendung mit den Garmin
®
VHF 200-
oder VHF 300-Funkgeräten und der GHS 20i
zur Verwendung mit den VHF 200i- oder
VHF 300i-Funkgeräten vorgesehen.
Weitere Informationen nden Sie in den
Installationsanweisungen des Funkgeräts.
Anweisungen zum Betrieb nden Sie im
Benutzerhandbuch des Funkgeräts.
Kompatibilität
Wenn Sie bereits über ein VHF 200/200i- oder
VHF 300/300i-Funkgerät verfügen, muss die
Software möglicherweise aktualisiert werden,
damit es mit dem GHS 20/GHS 20i verwendet
werden kann. Weitere Informationen erhalten Sie
bei Ihrem Garmin-Händler oder bei Garmin.
Informationen zum GHS 20/20i
Im Lieferumfang des GHS 20/20i-Handsets ➊
sind ein GWH
™
20-Empfänger ➋ , eine
Ladehalterung
➌ , ein Gürtelclip und der
erforderliche Montagesatz enthalten.
➍
➎
➊
➌
➋
➋
➏
Der GWH 20 funktioniert mit einem VHF 200/
200i
➍ nur ordnungsgemäß, wenn er an
der Rückseite an den Mikrofonanschluss
angeschlossen ist.
Der GWH 20 funktioniert mit einem VHF 300/300i
➎ nur ordnungsgemäß, wenn er an den Anschluss
STATION3
➏ angeschlossen ist.
Sowohl das GHS 20/20i-Handset als auch der
GWH 20-Empfänger sollten in einem Abstand
von mindestens 60 cm (23
5
/
8
Zoll) zu Kompassen
installiert werden, um Interferenzen zu vermeiden.

GHS 20/20i – Installationsanweisungen DE-19
Informationen zum Akku des
GHS 20
Der GHS 20 verfügt über einen Lithium-Ionen-
Akku, der aufgeladen wird, wenn das Handset
in die ordnungsgemäß installierte Halterung
eingesetzt wird.
Am GHS 20/20i zeigt eine LED über dem Knopf
KANAL den Ladestand an:
• Aus: Nicht aufgeladen.
• Leuchtet: Der Ladevorgang läuft.
• Blinkt langsam (1 Mal pro Sekunde): Die
Akkutemperatur bendet sich außerhalb des
sicheren Ladetemperaturbereichs (Seite 22).
• Blinkt schnell (6 Mal pro Sekunde): Der
Akku kann nicht aufgeladen werden und muss
gewechselt werden.
Installieren der GHS 20/20i-
Ladehalterung
1. Legen Sie einen Montageort für die
Ladehalterung fest, an dem die Halterung mit
der Batterie des Boots verbunden werden kann.
2. Verwenden Sie die Halterung als
Schablone, und markieren Sie die zwei
Schraubenpositionen auf der Oberäche.
3. Verwenden Sie einen Bohrer (3 mm, ⅛ Zoll),
um die zwei Vorbohrungen anzubringen.
4. Befestigen Sie die Halterung mit den im
Lieferumfang enthaltenen Flachkopfschrauben
(25 mm, M4,2 × 1,4) an der Montageäche.
5. Führen Sie das Stromversorgungskabel von
der Halterung zur Batterie des Boots oder zum
Sicherungsblock.
Falls eine Verlängerung der Leitungen
erforderlich ist, verwenden Sie Leitungen nach
AWG 18.
6. Verbinden Sie die rote Leitung mit dem Pluspol
der Batterie oder des Sicherungsblocks, und
verbinden Sie die schwarze Leitung mit dem
Minuspol.
Installieren des GWH 20
HINWEIS: Metalle und andere dichte Materialien
können die Kommunikation zwischen dem
GWH 20 und dem GHS 20 beeinträchtigen. Testen
Sie den Montageort, um sicherzustellen, dass die
Kommunikation zwischen dem GWH 20 und dem
GHS 20 an allen möglichen Verwendungsorten auf
dem Boot ordnungsgemäß funktioniert.
1. Legen Sie einen Montageort für den GWH 20
fest.
Falls eine Verlängerung des GWH 20-Kabels
erforderlich ist, sind bei Garmin-Händlern
Verlängerungen von 5 m und 10 m verfügbar.
2. Verwenden Sie den GWH 20 als
Schablone, und markieren Sie die zwei
Schraubenpositionen auf der Oberäche.

DE-20 GHS 20/20i – Installationsanweisungen
3. Verwenden Sie einen Bohrer (3 mm, ⅛ Zoll),
um die zwei Vorbohrungen anzubringen.
4. Befestigen Sie den GWH 20 mit den im
Lieferumfang enthaltenen Flachkopfschrauben
(25 mm, M4,2 × 1,4) an der Montageäche.
5. Verlegen Sie das GWH 20-Kabel zum
VHF 200/200i oder VHF 300/300i.
6. Führen Sie einen der folgenden Schritte aus:
• Schließen Sie bei einem VHF 200/200i das
GWH 20-Kabel an den Mikrofonanschluss
an der Rückseite des Funkgeräts an.
• Schließen Sie bei einem VHF 300/300i den
GWH 20 an den Anschluss STATION3
am Funkgerät an.
Der GWH 20 kann nicht an andere Stellen
am VHF 300/300i angeschlossen werden.
Koppeln des GHS 20/20i
Sie können bis zu drei GHS 20/20i-Handsets mit
dem GWH 20 koppeln. Ein GHS 20/20i-Handset
muss nur einmal mit dem GWH 20 gekoppelt
werden. Das Gerät und das Handset stellen
automatisch eine Verbindung miteinander her,
nachdem Sie gekoppelt wurden.
1. Schalten Sie alle GHS 20/20i-Handsets ein, die
Sie koppeln möchten.
2. Vergewissern Sie sich, dass der GHS 20 an das
VHF 200/200i- oder VHF 300/300i-Funkgerät
angeschlossen ist (Seite 19), und schalten Sie
ihn ein.
3. Wählen Sie auf dem VHF 200/200i
oder auf einem an das VHF 300/300i
angeschlossenen Handset die Option MENU >
KOMMUNIKATION > KOPPELN.
4. Wählen Sie OK, um nach den
GHS 20-Handsets zu suchen.
Es wird eine Liste von IDs für gefundene
GHS 20/20i-Handsets angezeigt.
5. Wählen Sie eine Handset-ID aus.
6. Wählen Sie AKZEPT.
Während der Kopplung des Handsets mit dem
GWH 20 wird eine Meldung angezeigt.
