GCE X11 ORIGINAL i User manual

INSTRUCTION FOR USE: CUTTING AND WELDING SET
BEDIENUNGSANLEITUNG: HANDSCHNEIDEBRENNER
MANUEL DUTILISATION: CHALUMEAU DE SOUDAGE ET OXYCOUPAGE
MANUALE DUSO: KIT DI SALDATURA E TAGLIO
INSTRUCCIONES DE USO: SOPLETE DE CORTE
INSTRUÇÕES DE UTILIZAÇÃO: O MAÇARICO
NÁVOD K POUŽITÍ: SVÁŘECÍ A ŘEZACÍ SOUPRAVA
NÁVOD NA OBSLUHU: ZVÁRACIA A REZACIA SÚPRAVA
INSTRUKCJA OBSŁUGI: ZESTAW DO SPAWANIA I CIĘCIA
HASZNÁLATI ÚTMUTATÓ: HEGESZTŐ ÉS LÁNGVÁGÓ SZETT
INSTRUCTIUNI DE FOLOSIRE: SET PENTRU SUDARE I TĂIERE
使用说明书: 型套装多用焊接切割枪
  :     
EN
DE
FR
IT
ES
PT
CS
SK
PL
HU
RO
CN
RU
X11 ORIGINAL i

HA 411
A
P
HP433
E
F

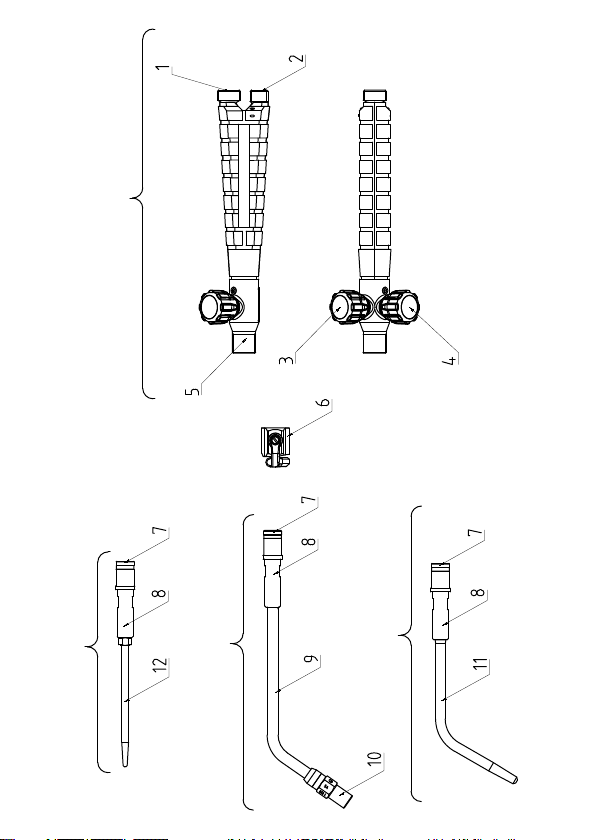

Fig. 1: Schematic picture
EN
A. Shank B. Flexible welding attachment C. Heating attachment D. Welding attachment E. Cutting attachment - injector type F. Cutting attachment - nozzle mix type
1. Inlet connection for fuel gas 2. Inlet connection for oxygen 3. Fuel gas valve 4. Oxygen valve 5. Outlet connection for attachments 6. Quick coupling 7. Gasket for attachments 8. Mixer 9. Neck (connecting tube) 10. Heating nozzle 11. Welding nozzle 12. Welding nozzle exible 13. Valve for the heating oxygen 14. Lever or valve for cutting oxygen 15. Head of the torch 16. Nozzle nut 17. Propane cutting nozzle - nozzle mix type 18. Acetylene cutting nozzle -nozzle mix type 19. Acetylene cutting nozzle - injector type 20. Propane cutting nozzle - injector type
DE
A. Gri B. Flexibler Schweißaufsatz C. Erwärmungsaufsatz D. Schweißaufsatz E. Schneidaufsatz - Injektortyp F. Schneidaufsatz - in der Mischdüse
1. Eingangsanschluss für Brenngas 2. Eingangsanschluss für Sauersto 3. Brenngasventil 4. Sauerstoventil 5. Ausgangsanschluss für Aufsätze 6. Anschlussmutter für Aufsätze 7. Dichtung für Aufsätze 8. Mischventil 9. Anschlussrohr 10. Heizdüse 11. Schweißdüse 12. Schweißdüse exibel 13. Heizsauerstoventil 14. Hebel oder Ventil für Schneidsauersto 15. Brennaufsatzkopf 16. Düsenmutter 17. Propanschneiddüse
(für den Aufsatz mit Mischvorgang in der Düse)
18. Azetylenschneiddüse
(für den Aufsatz mit Mischvorgang in der Düse)
19. Azetylenschneiddüse
(für den Aufsatz mit Injektor-Mischvorgang)
20. Propanschneiddüse
(für den Aufsatz mit Injektor-Mischvorgang)

EN
A. Shank B. Flexible welding attachment C. Heating attachment D. Welding attachment E. Cutting attachment - injector type F. Cutting attachment - nozzle mix type
1. Inlet connection for fuel gas 2. Inlet connection for oxygen 3. Fuel gas valve 4. Oxygen valve 5. Outlet connection for attachments 6. Quick coupling 7. Gasket for attachments 8. Mixer 9. Neck (connecting tube) 10. Heating nozzle 11. Welding nozzle 12. Welding nozzle exible 13. Valve for the heating oxygen 14. Lever or valve for cutting oxygen 15. Head of the torch 16. Nozzle nut 17. Propane cutting nozzle - nozzle mix type 18. Acetylene cutting nozzle -nozzle mix type 19. Acetylene cutting nozzle - injector type 20. Propane cutting nozzle - injector type
DE
A. Gri B. Flexibler Schweißaufsatz C. Erwärmungsaufsatz D. Schweißaufsatz E. Schneidaufsatz - Injektortyp F. Schneidaufsatz - in der Mischdüse
1. Eingangsanschluss für Brenngas 2. Eingangsanschluss für Sauersto 3. Brenngasventil 4. Sauerstoventil 5. Ausgangsanschluss für Aufsätze 6. Anschlussmutter für Aufsätze 7. Dichtung für Aufsätze 8. Mischventil 9. Anschlussrohr 10. Heizdüse 11. Schweißdüse 12. Schweißdüse exibel 13. Heizsauerstoventil 14. Hebel oder Ventil für Schneidsauersto 15. Brennaufsatzkopf 16. Düsenmutter 17. Propanschneiddüse
(für den Aufsatz mit Mischvorgang in der Düse)
18. Azetylenschneiddüse
(für den Aufsatz mit Mischvorgang in der Düse)
19. Azetylenschneiddüse
(für den Aufsatz mit Injektor-Mischvorgang)
20. Propanschneiddüse
(für den Aufsatz mit Injektor-Mischvorgang)

A
B
C
D
Fig. 1: Schematic picture
IT
A. Maniglia B. Prolunga elastica per saldare C. Prolunga per riscaldo D. Prolunga per saldatura E. Prolunga per taglio – tipo iniettore F. Prolunga per taglio – con miscelatore nell´ugello
1. Raccordo di entrata per il gas combusti bile 2. Raccordo di entrata per l´ossigeno 3. Valvola del gas combustibile 4. Valvola dell´ossigeno 5. Raccordo di uscita per le prolunghe 6. Dado di connessione per le prolunghe 7. Guarnizione per le prolunghe 8. Miscelatore 9. Tubo di connessione 10. Ugello per riscaldo 11. Ugello per saldatura 12. Ugello essibile per saldatura 13. Valvola per l´ossigeno di riscaldo 14. Leva oppure valvola per l´ossigeno di taglio 15. Testa della prolunga di taglio 16. Dado dell´ugello 17. Ugello di taglio del propano
(per la prolunga con il miscelatore nell´ugello)
18. Ugello di taglio dell´acetilene
(per la prolunga con il miscelatore nell´ugello)
19. Ugello di talglio dell´acetilene
(per la prolunga con il miscelatore ad iniezione)
20. Ugello di taglio del propano
(per la prolunga con il miscelatore ad iniezione)
FR
A. Poignée B. Lance de soudage adaptable C. Lance de chaue D. Lance de soudage E. Lance d‘oxycoupage – type injecteur F. Lance d‘oxycoupage – mélange dans la buse
1. Raccord d’entrée pour gaz combustible 2. Raccord d’entrée pour oxygène 3. Robinet pour gaz combustible 4. Robinet pour oxygène 5. Raccord de sortie pour lances 6. Écrou de raccordement pour lances 7. Joints pour lances 8. Mélangeur 9. Tuyau de raccordement 10. Buse de chaue 11. Buse de soudage 12. Buse de soudage adaptable 13. Robinet d’oxygène de chaue 14. Gâchette ou robinet d’oxygène de coupe 15. Tête de lance d‘oxycoupage 16. Écrou de buse 17. Buse de coupe propane
(pour lance avec mélange dans la buse)
18. Buse de coupe acétylène
(pour lance avec mélange dans la buse)
19. Buse de coupe acétylène (pour lance type injecteur) 20. Buse de coupe propane (pour lance type injecteur)

IT
A. Maniglia B. Prolunga elastica per saldare C. Prolunga per riscaldo D. Prolunga per saldatura E. Prolunga per taglio – tipo iniettore F. Prolunga per taglio – con miscelatore nell´ugello
1. Raccordo di entrata per il gas combusti bile 2. Raccordo di entrata per l´ossigeno 3. Valvola del gas combustibile 4. Valvola dell´ossigeno 5. Raccordo di uscita per le prolunghe 6. Dado di connessione per le prolunghe 7. Guarnizione per le prolunghe 8. Miscelatore 9. Tubo di connessione 10. Ugello per riscaldo 11. Ugello per saldatura 12. Ugello essibile per saldatura 13. Valvola per l´ossigeno di riscaldo 14. Leva oppure valvola per l´ossigeno di taglio 15. Testa della prolunga di taglio 16. Dado dell´ugello 17. Ugello di taglio del propano
(per la prolunga con il miscelatore nell´ugello)
18. Ugello di taglio dell´acetilene
(per la prolunga con il miscelatore nell´ugello)
19. Ugello di talglio dell´acetilene
(per la prolunga con il miscelatore ad iniezione)
20. Ugello di taglio del propano
(per la prolunga con il miscelatore ad iniezione)
FR
A. Poignée B. Lance de soudage adaptable C. Lance de chaue D. Lance de soudage E. Lance d‘oxycoupage – type injecteur F. Lance d‘oxycoupage – mélange dans la buse
1. Raccord d’entrée pour gaz combustible 2. Raccord d’entrée pour oxygène 3. Robinet pour gaz combustible 4. Robinet pour oxygène 5. Raccord de sortie pour lances 6. Écrou de raccordement pour lances 7. Joints pour lances 8. Mélangeur 9. Tuyau de raccordement 10. Buse de chaue 11. Buse de soudage 12. Buse de soudage adaptable 13. Robinet d’oxygène de chaue 14. Gâchette ou robinet d’oxygène de coupe 15. Tête de lance d‘oxycoupage 16. Écrou de buse 17. Buse de coupe propane
(pour lance avec mélange dans la buse)
18. Buse de coupe acétylène
(pour lance avec mélange dans la buse)
19. Buse de coupe acétylène (pour lance type injecteur) 20. Buse de coupe propane (pour lance type injecteur)

CS
A. Rukojeť B. Flexibilní svařovací nástavec C. Nahřívací nástavec D. Svařovací nástavec E. Řezací nástavec - injektorový typ F. Řezací nástavec - se směšováním v hubici
1. Vstupní připojení pro hořlavý plyn 2. Vstupní připojení pro kyslík 3. ¨Ventilek pro hořlavý plyn 4. Ventilek pro kyslík 5. Výstupní připojení pro nástavce 6. Připojovací matice pro nástavce 7. Těsnění pro nástavce 8. Směšovač 9. Připojovací trubka 10. Nahřívací hubice 11. Svařovací hubice 12. Svařovací hubice exibilní 13. Ventilek pro nahřívací kyslík 14. Páka nebo ventilek pro řezací kyslík 15. Hlava řezacího nástavce 16. Matice hubice 17. Propanová řezací hubice
(pro nástavec se směšováním v hubici)
18. Acetylenová řezací hubice
(pro nástavec se směšováním v hubici)
19. Acetylenová řezací hubice
(pro nástavec s injekčním směšováním)
20. Propanová řezací hubice
(pro nástavec s injekčním směšováním)
SK
A. Rukoväť B. Flexibilný zvárací nadstavec C. Nahrievací nadstavec D. Zvárací nadstavec E. Rezací nadstavec – injektorový typ F. Rezací nadstavec – so zmiešavaním v hubici
1. Vstupné pripojenie na horľavý plyn 2. Vstupné pripojenie na kyslík 3. Ventilček na horľavý plyn 4. Ventilček na kyslík 5. Výstupné pripojenie na nadstavce 6. Pripájacie matice na nadstavce 7. Tesnenie na nadstavce 8. Zmiešavač 9. Pripájacia rúrka 10. Nahrievacia hubica 11. Zváracia hubica 12. Zváracia hubica exibilná 13. Ventilček na nahrievací kyslík 14. Páka alebo ventilček na rezací kyslík 15. Hlava rezacieho nadstavca 16. Matica hubice 17. Propánová rezacia hubica
(na nadstavec so zmiešavaním v hubici)
18. Acetylénová rezacia hubica
(na nadstavec so zmiešavaním v hubici)
19. Acetylénová rezacia hubica
(na nadstavec s injekčným zmiešavaním)
20. Propánová rezacia hubica (na nadstavec s injekčným zmiešava-
ním)
ES
A. Mango B. Accesorio de soldadura exible C. Accesorio para calentar D. Accesorio tipo punta para soldar E. Accesorio tipo punta para cortar – tipo inyector F. Accesorio tipo punta para cortar – tipo boquilla de mezclado
1. Conexión de entrada para gas combustible 2. Conexión de entrada para oxígeno 3. Válvula del gas combustible 4. Válvula del oxígeno 5. Conexión de salida para los accesorios 6. Tuercas de conexión (acople rápido) para los accesorios 7. Juntas para los accesorios 8. Mezcladora 9. Tubo de conexión (cuello) 10. Boquilla para calentar 11. Boquilla para soldar 12. Boquilla exible para soldar 13. Válvula de oxígeno para calentamiento 14. Palanca o válvula de oxígeno de corte 15. Cabeza del accesorio para cortar 16. Tuerca de la boquilla 17. Boquilla de propano para cortar
(para el accesorio con boquilla de mezclado)
18. Boquilla de acetileno para cortar
(para el accesorio con boquilla de mezclado)
19. Boquilla de acetileno para cortar
(para el accesorio tipo inyector de mezclado)
20. Boquilla de propano para cortar
(para el accesorio tipo inyector de mezclado)
PT
A. Manípulo B. Maçarico exível de soldagem C. Maçarico de aquecimento D. Maçarico de soldagem E. Maçarico de corte – tipo de injector F. Maçarico de corte – com mistura no bico
1. Ligação de entrada para gás combustível 2. Ligação de entrada para oxigénio 3. Válvula de gás combustível 4. Válvula de oxigénio 5. Ligação de saída para maçaricos 6. Porca de ligação para maçaricos 7. Vedação para maçaricos 8. Misturador 9. Mangueira de ligação 10. Bico de aquecimento 11. Bico de soldagem 12. Bico exível de soldagem 13. Válvula de oxigénio de aquecimento 14. Alavanca ou válvula de oxigénio de corte 15. Cabeça de maçarico de corte 16. Porca de bico 17. Bico de corte de propano
(para o maçarico com mistura no bico)
18. Bico de corte de acetileno
(para o maçarico com mistura no bico)
19. Bico de corte de acetileno
(para o maçarico com mistura de tipo de injector)
20. Bico de corte de propano
(para o maçarico com mistura de tipo de injector)

CS
A. Rukojeť B. Flexibilní svařovací nástavec C. Nahřívací nástavec D. Svařovací nástavec E. Řezací nástavec - injektorový typ F. Řezací nástavec - se směšováním v hubici
1. Vstupní připojení pro hořlavý plyn 2. Vstupní připojení pro kyslík 3. ¨Ventilek pro hořlavý plyn 4. Ventilek pro kyslík 5. Výstupní připojení pro nástavce 6. Připojovací matice pro nástavce 7. Těsnění pro nástavce 8. Směšovač 9. Připojovací trubka 10. Nahřívací hubice 11. Svařovací hubice 12. Svařovací hubice exibilní 13. Ventilek pro nahřívací kyslík 14. Páka nebo ventilek pro řezací kyslík 15. Hlava řezacího nástavce 16. Matice hubice 17. Propanová řezací hubice
(pro nástavec se směšováním v hubici)
18. Acetylenová řezací hubice
(pro nástavec se směšováním v hubici)
19. Acetylenová řezací hubice
(pro nástavec s injekčním směšováním)
20. Propanová řezací hubice
(pro nástavec s injekčním směšováním)
SK
A. Rukoväť B. Flexibilný zvárací nadstavec C. Nahrievací nadstavec D. Zvárací nadstavec E. Rezací nadstavec – injektorový typ F. Rezací nadstavec – so zmiešavaním v hubici
1. Vstupné pripojenie na horľavý plyn 2. Vstupné pripojenie na kyslík 3. Ventilček na horľavý plyn 4. Ventilček na kyslík 5. Výstupné pripojenie na nadstavce 6. Pripájacie matice na nadstavce 7. Tesnenie na nadstavce 8. Zmiešavač 9. Pripájacia rúrka 10. Nahrievacia hubica 11. Zváracia hubica 12. Zváracia hubica exibilná 13. Ventilček na nahrievací kyslík 14. Páka alebo ventilček na rezací kyslík 15. Hlava rezacieho nadstavca 16. Matica hubice 17. Propánová rezacia hubica
(na nadstavec so zmiešavaním v hubici)
18. Acetylénová rezacia hubica
(na nadstavec so zmiešavaním v hubici)
19. Acetylénová rezacia hubica
(na nadstavec s injekčným zmiešavaním)
20. Propánová rezacia hubica (na nadstavec s injekčným zmiešava-
ním)

HU
A. Markolat B. Flexibilis hegesztő toldalék C. Hevítő toldalék D. Hegesztő toldalék E. Lángvágó toldalék – injektoros típus F. Lángvágó toldalék – keverés a fúvókában
1. Égőgáz bemeneti csatlakozó 2. Oxigén bemeneti csatlakozó 3. Égőgáz szelep 4. Oxigén szelep 5. Toldalék kimeneti csatlakozó 6. Toldalék csatlakoztató anya 7. Toldalék tömítés 8. Keverőszelep 9. Csatlakozócső 10. Hevítő fúvóka 11. Hegesztő fúvóka 12. Flexibilis hevítő fúvóka 13. Hevítő gáz szelep 14. Lángvágó oxigén kar vagy szelep 15. Lángvágó toldalék fő 16. Fúvóka anya 17. Propán lángvágó fúvóka
(a fúvókában történő keverés toldaléka)
18. Acetilén lángvágó fúvóka
(a fúvókában történő keverés toldaléka)
19. Acetilén lángvágó fúvóka (injekciós keverés toldaléka) 20. Propán lángvágó fúvóka (injekciós keverés toldaléka)
PL
A. Rękojeść B. Nasadka do spawania giętkia C. Nasadka do grzania D. Nasadka do spawania E. Nasadka do cięcia - typ inżektorowy F. Nasadka do cięcia - z dyszą mieszającą
1. Przyłącze wlotowe gazu palnego 2. Przyłącze wlotowe tlenu 3. Zaworek gazu palnego 4. Zaworek tlenu 5. Przyłącze wylotowe dla nasadek 6. Nakrętka złączna dla nasadek 7. Uszczelka dla nasadek 8. Komora mieszania 9. Rurka podłączająca 10. Dysza do grzania 11. Dysza do spawania 12. Dysza do spawania giętka 13. Zaworek do tlenu do grzania 14. Dźwignia lub zaworek dla tlenu do cięcia 15. Głowica nasadki do cięcia 16. Nakrętka dyszy 17. Dysza propanowa do cięcia (do nasadki z dyszą mieszającą) 18. Dysza acetylenowa do cięcia (do nasadki z dyszą mieszającą) 19. Dysza acetylenowa do cięcia
(do nasadki z mieszaniem inżektorowym)
20. Dysza propanowa do cięcia
(do nasadki z mieszaniem inżektorowym)

HU
A. Markolat B. Flexibilis hegesztő toldalék C. Hevítő toldalék D. Hegesztő toldalék E. Lángvágó toldalék – injektoros típus F. Lángvágó toldalék – keverés a fúvókában
1. Égőgáz bemeneti csatlakozó 2. Oxigén bemeneti csatlakozó 3. Égőgáz szelep 4. Oxigén szelep 5. Toldalék kimeneti csatlakozó 6. Toldalék csatlakoztató anya 7. Toldalék tömítés 8. Keverőszelep 9. Csatlakozócső 10. Hevítő fúvóka 11. Hegesztő fúvóka 12. Flexibilis hevítő fúvóka 13. Hevítő gáz szelep 14. Lángvágó oxigén kar vagy szelep 15. Lángvágó toldalék fő 16. Fúvóka anya 17. Propán lángvágó fúvóka
(a fúvókában történő keverés toldaléka)
18. Acetilén lángvágó fúvóka
(a fúvókában történő keverés toldaléka)
19. Acetilén lángvágó fúvóka (injekciós keverés toldaléka) 20. Propán lángvágó fúvóka (injekciós keverés toldaléka)
RO
A. Mâner B. Adaptor exibil de sudare C. Adaptor de încălzire D. Adaptor de sudare E. Adaptor de tăiere - tip injector F. Adaptor de tăiere - cu amestecare în duză
1. Conexiune intrare pentru gaz combustibil 2. Conexiune intrare pentru oxigen 3. Robinet pentru gazul combustibil 4. Robinet pentru oxigen 5. Conexiune ieșire pentru adaptoare 6. Piuliță de racordare pentru adaptoare 7. Garnitură pentru adaptoare 8. Amestecător 9. Țeavă de racordare 10. Duză de încălzire 11. Duză de sudare 12. Duză exibilă de sudare 13. Robinet pentru oxigenul de încălzire 14. Manetă sau robinet pentru oxigenul de tăiere 15. Capul adaptorului de tăiere 16. Piulița duzei 17. Duză de tăiere pentru propan
(pentru adaptor cu amestecare în duză)
18. Duză de tăiere pentru acetilenă
(pentru adaptor cu amestecare în duză)
19. Duză de tăiere pentru acetilenă
(pentru adaptor cu amestecare prin injecție)
20. Duză de tăiere pentru propan
(pentru adaptor cu amestecare prin injecție)
CN
A. 握把 B. 柔性焊接枪头 C. 加热枪头 D. 焊接枪头 E. 切割枪头 – 等压式 F. 切割枪头 – 吸射式
1. 燃气进气接头 2. 氧气进气接头 3. 燃气调节阀 4. 氧气调节阀 5. 枪头接口 6. 快速接头 7. 枪头垫片 8. 射吸管 9. 连接颈部 10. 加热喷嘴 11. 焊接喷嘴 12. 柔性焊接喷嘴 13. 加热用氧调节阀 14. 切割用氧调节阀 15. 割炬头部 16. 割嘴螺帽 17. 丙烷气切割喷嘴 – 吸射式割嘴 18. 乙炔切割喷嘴 – 吸射式割嘴 19. 乙炔切割喷嘴 – 等压式割嘴 20. 丙烷切割喷嘴 – 等压式割嘴

RU
A. Рукоятка B. Гибкая сварочная насадка C. Нагревательная насадка D. Сварочная насадка E. Режущая насадка - инжекторный тип F. Режущая насадка - со смесителем в мундштуке
1. Входное соединение для горючего газа 2. Входное соединение для кислорода 3. Вентиль для горючего газа 4. Вентиль для кислорода 5. Выходное соединение для насадок 6. Соединительная гайка для насадок 7. Уплотнение для насадок 8. Смеситель 9. Соединительная трубка 10. Нагревательный мундштук 11. Сварочный мундштук 12. Сварочный мундштук гибкий 13. Вентиль для нагревательного кислорода 14. Рычаг или вентиль для режущего кислорода 15. Головка режущей насадки 16. Гайка мундштука 17. Пропановый режущий мундштук (для насадки со смесителем в мундштуке) 18. Ацетиленовый режущий мундштук (для насадки со смесителем в мундштуке) 19. Ацетиленовый режущий мундштук (для насадки с инжекторным смешиванием) 20. Пропановый режущий мундштук (для насадки с инжекторным смешиванием)

RU
A. Рукоятка B. Гибкая сварочная насадка C. Нагревательная насадка D. Сварочная насадка E. Режущая насадка - инжекторный тип F. Режущая насадка - со смесителем в мундштуке
1. Входное соединение для горючего газа 2. Входное соединение для кислорода 3. Вентиль для горючего газа 4. Вентиль для кислорода 5. Выходное соединение для насадок 6. Соединительная гайка для насадок 7. Уплотнение для насадок 8. Смеситель 9. Соединительная трубка 10. Нагревательный мундштук 11. Сварочный мундштук 12. Сварочный мундштук гибкий 13. Вентиль для нагревательного кислорода 14. Рычаг или вентиль для режущего кислорода 15. Головка режущей насадки 16. Гайка мундштука 17. Пропановый режущий мундштук (для насадки со смесителем в мундштуке) 18. Ацетиленовый режущий мундштук (для насадки со смесителем в мундштуке) 19. Ацетиленовый режущий мундштук (для насадки с инжекторным смешиванием) 20. Пропановый режущий мундштук (для насадки с инжекторным смешиванием)

NO 2
3-8mm
1.4-1.8bar
HA 411
A
2 A
1 - 2 mm
160 L
2 A
1 - 2 mm
160 L
2,5 bar
Fig. 2: Marking

EN
1. Gas 2. Name of the nozzle 3. Cutting or welding thickness 4. Oxygen pressure 5. Size 6. Flow 7. Red label for fuel gas 8. Blue label for oxygen 9. Name of the product 10. Type of the mixing 11. Standard 12. Name of the producer
DE
1. Gas 2. Bezeichnung der Düse 3. Schneid- oder Schweißdicke für Düsen 4. Sauerstodruck 5. Größe 6. Durchuss 7. Rotes Schild für Brenngas 8. Blaues Schild für Sauersto 9. Produktname 10. Mischungstyp 11. Norm 12. Name des Herstellers
FR
1. Gaz 2. Désignation de la buse 3. Épaisseur de coupe ou soudage pour
buses
4. Pression d‘oxygène 5. Taille 6. Débit 7. Plaque signalétique rouge pour gaz
combustible
8. Plaque signalétique bleue
pour oxygène
9. Désignation du produit 10. Type de mélange 11. Norme 12. Raison sociale (nom) du fabriquant
IT
1. Gas 2. Nome dell´ugello 3. Spessore di taglio oppure di saldatura
per gli ugelli
4. Pressione dell´ossigeno 5. Dimensione 6. Portata 7. Targhetta rossa per il gas combustibile 8. Targhetta blu per l´ossigeno 9. Nome del prodotto 10. Tipo di miscelatore 11. Norma 12. Nome del produttore
ES
1. Gas 2. Nombre de la boquilla 3. Grosor de corte o soldadura para las
boquillas
4. Presión de oxígeno 5. Tamaño 6. Flujo 7. Etiqueta roja para el gas combustible 8. Etiqueta azul para el oxígeno 9. Nombre del producto 10. Tipo de mezclado 11. Norma 12. Título (nombre) del fabricante

CS
1. Plyn 2. Název hubice 3. Řezací či svařovací tloušťka pro hubice 4. Tlak kyslíku 5. Velikost 6. Průtok 7. Červený štítek pro hořlavý plyn 8. Modrý štítek pro kyslík 9. Název výrobku 10. Typ směšování 11. Norma 12. Název (jméno) výrobce
SK
1. Plyn 2. Názov hubice 3. Rezacia či zváracia hrúbka pre hubice 4. Tlak kyslíka 5. Veľkosť 6. Prietok 7. Červený štítok na horľavý plyn 8. Modrý štítok na kyslík 9. Názov výrobku 10. Typ zmiešavania 11. Norma 12. Názov (meno) výrobcu
PL
1. Gas 2. Name of the nozzle 3. Cutting or welding thickness 4. Oxygen pressure 5. Size 6. Flow 7. Red label for fuel gas 8. Blue label for oxygen 9. Name of the product 10. Type of the mixing 11. Standard 12. Name of the producer
HU
1. Gáz 2. Fúvóka neve 3. Fúvóka vágási vagy hegesztési vas-
tagsága
4. Oxigénnyomás 5. Méret 6. Térfogatáram 7. Piros címke az égőgáz számára 8. Kék címke az oxigén számára 9. Termék neve 10. Keverés típusa 11. Szabvány 12. Gyártó neve
RO
1. Gaz 2. Denumirea duzei 3. Grosimea de tăiere sau sudare pentru
duze
4. Presiunea oxigenului 5. Mărime 6. Debit 7. Etichetă roșie pentru gaz combustibil 8. Etichetă albastră pentru oxigen 9. Denumirea produsului 10. Tipul amestecării 11. Norma 12. Numele (denumirea) producătorului
PT
1. Gás 2. Nome de bico 3. Espessura de corte
ou soldagem para bicos
4. Pressão de oxigénio 5. Tamanho 6. Fluxo 7. Etiqueta vermelha para
gás combustível
8. Etiqueta azul para oxigénio 9. Nome do produto 10. Tipo de mistura 11. Norma 12. Nome do fabricante

CN
1. 燃气 2. 割嘴名字 3. 切割或焊接厚度 4. 氧气压力 5. 尺寸 6. 流量 7. 燃气的红色标识 8. 氧气的蓝色标识 9. 产品名称 10. 混合方式 11. 标准 12. 生产商名称
RU
1. Газ 2. Название мундштука 3. Режущая или сварочная толщина для
мундштука
4. Давление кислорода 5. Размер 6. Проток 7. Красная табличка для горючего газа 8. Синяя табличка для кислорода 9. Название изделия 10. Тип смешивания 11. Норма 12. Название (имя) производителя

EN
16/68
FOREWORD
The product complies with the essential requirements of standards:
• ISO EN 5172 - Gas welding equipment - Blowpipes for gas welding, heating and
cutting – Specications and tests
• EN 560 – Gas welding equipment - Hose connections for equipment for weld-
ing, cutting and allied processes
• EN 1256 Gas welding equipment -Specication for hose assemblies for equip-
ment for welding, cutting and allied processes
• EN ISO 3821 Gas welding equipment - Rubber hoses for welding, cutting and
allied processes
• EN 730-1 - Gas welding equipment. Safety devices. Incorporating a ame (ash-
back)arrestor.
• EN 730-2 - Gas welding equipment. Safety devices. Not incorporating a ame
(ashback) arrestor
• ISO 5175 - Equipment used in gas welding, cutting and allied processes - Safety
devices for fuel gases and oxygen or compressed air -- General specications,
requirements and tests
INTENDED USE
Welding and Cutting set X11 is intended for use with oxygen and fuel gases.
SAFETY REQUIREMENTS
All indications showing this exclamation mark are important safety instructions.
• Installation and operation of the equipment must be only done by qualied per-
sonnel in accordance with local directions, rules and standards.
• The product should be used at temperature from -20°C to +60°C.
• Use only nozzles that are recommended by producer of this cutter (see App.
Nr. 1).
• Use safety devices that are recommended by producer or required by national
standards in each country.
• For safety reasons all shut-o valves should to be opened slowly and smoothly.
• Check that all ventilation grills are free from obstruction and that the extraction
system (when installed) is functioning correctly.
• National laws, rules and regulations for compressed gases, accident prevention
and environmental protection must be observed.
Keep the product and its associated equipment away from: oil or grease - always
wash your hands prior to handling the product or the cylinder; water; dust; am-
mable substance and materials.
Never use product or its associated Equipment if damaged or contaminated.
Ensure only the correct gas supply is connected to the product. Connection of the
incorrect gas supply could lead to explosion or re, causing personnel injury and
damage to property.
The product must not, under any circumstances be modied.
1.
2.
3.

EN
17/68
PRODUCT DESCRIPTION
Welding and cutting set X11 is intended for use with oxygen and ammable gas.
4.1.SCHEMATIC PICTURE OF CUTTER X511
See Fig. 1: Schematic picture
4.2. MARKING
See Fig. 2: Marking
Type of gas Code Colour coding
Acetylene A RED
Oxygen O BLUE
LPG (incl. propane, butane and propylene) P RED
Fuel gas F RED
Tab. 1: Types of gas
Marking Description
injector type of mixing with resistant
against to ashback
mixing without injection effect
injector type of mixing
Tab. 2: Type of mixing
4.

EN
18/68
OPERATION
5.1.CONNECTING THE SHANK
• Connect the shank to the cylinder regulators or with a central gas supply to the
supply points with approved hoses. Secure the connection with hose clamps.
• Check the gas tightness by soapy water or detection uid.
5.2.LIGHTNING AND REGULATING OF THE WELDING, HEATING AND
CUTTING ATTACHMENTS
5.2.1. WELDING, BRAZING AND HEATING
NOTE:This torch operates on the injector principle. The instructions below should
therefore be followed carefully.
1. Check the sealing washer (7) on the inlet connection of the attachment for dam-
age.
2. Fit an appropriate welding or heating attachment with a nozzle into the shank.
3. Close the oxygen valve (4) and the fuel-gas valve (3).
4. Set recommended working pressures by means of the adjusting screw on the
regulators.
5. Purge the hose briey with gas by opening the oxygen valve (4). Long hoses
and/or small cutting nozzles require somewhat longer purges. Close the oxygen
valve (4).
6. Open the fuel-gas valve (3) and purge as above. Maintain sucient fuel-gas ow
for proper purging. Close the fuel-gas valve (3).
7. Open valve for oxygen (4) a little and than for the fuel-gas valve (3) a little bit
more.
8. Light the gas mixture in front of the welding or heating nozzle.
9. The heating ame can be adjusted by means of the oxygen valve (4) and the
fuel-gas valve (3).
10. The device is now ready for use.
5.2.2. CUTTING
NOTE: Cutting attachments operates with both system of the mixing. Check the
previous chapter. The instructions bellow should therefore be followed carefully.
1. Check the sealing washer (7) on the inlet connection of the attachment for
damage.
2. Fit a cutting attachment into the shank.
3. Fit an appropriate cutting nozzle
4. Close the oxygen valve (4) and the fuel-gas valve (3). Release the lever or close
the cutting oxygen valve (14).
5. Fully open valve for heating oxygen on the cutting attachment (13).
6. Set recommended working pressures by means of the adjusting screw on the
regulators.
7. Purge the hose briey with gas by opening the oxygen valve (4). Long hoses
and/or small cutting nozzles require somewhat longer purges. Close the oxy-
gen valve (4) and the heating oxygen valve (13).
8. Open the fuel-gas valve (3) and purge as above. Maintain sucient fuel-gas
ow for proper purging. Close the fuel-gas valve (3).
9. Open the oxygen valve (4) fully, heating oxygen valve (13) a little and fuel-gas
5.

EN
19/68
APPENDIX: MANUFACTURER:
Nr.1 - Cutting table GCE s.r.o.
valve (3) little bit more.
10. Light the gas mixture in front of the nozzle .
11. Open the cutting-oxygen by pressing the lever or opening cutting oxygen
valve (14). Adjust the oxygen pressure by means of the adjusting screw on the
regulator or the supply point.
12. Once the cutting oxygen is owing, the heating ames can be adjusted by
means of the fuel-gas valve (3) and the heating oxygen valve (13)
13. The device is now ready for use.
5.3. EXTINGUISHING THE FLAME
1. Release the lever of the valve or closed the cutting oxygen valve for the cutting
oxygen (14).*
2. Slowly close the valve for fuel gas (3) and after that valve for heating oxygen(4).
3. Closed the valve for heating oxygen (13) on the cutting attachment. *
*(Cutting set only)
MAINTENANCE
Keep the torch clean. Do not lubricate any of the parts. Oil or grease can cause an
explosion when in contact with oxygen.
• The holes in the cutting nozzle should be cleaned when necessary with appro-
priate cleaning needles or with KR21 chemical cleaner. Do not use drill bits, steel
wire or similar objects for cleaning, as the channels inside the nozzle will be
damaged.
• Proper ames and an even ow of cutting oxygen cannot be obtained unless
the edges of the nozzle holes are sharp.
• If the outlet end of the welding or cutting nozzle is damaged, it may be repaired
by polishing perpendicularly with a ne emery cloth laid on a at surface.
• If a valve turns too easily or too stiy, tighten or loosen respectively the packing
nut with the spanner supplied. Obtain help from a service engineer if repairs
are necessary.
6.1.REPAIRS
Repairs must be done by authorized personnel only.
LIFETIME
Life time of the product is 10 years.
WARRANTY
The StandardWarranty period is two years from date of receipt by the GCE Customer
(or if this is not known 2 years from time of the product manufacture shown on the
product).
The standard warranty is only valid for products handled according to Instruction for
use (IFU) and general industry good practice and standards.
6.
7.
8.

DE
20/68
VORWORT
Dieses Produkt erfüllt die einschlägigen Standards:
• EN ISO 5172 - Schweißgeräte Ausrüstung, Geräte zum Schweißen, Schneiden
und Anwärmen, Spezikationen und Tests
• EN 560 – Schweißgeräte Ausrüstung, Schlauchverbindungen zum Schweißen,
Schneiden und verwandte Verfahren
• EN 1256 - Gasschweißgeräte - Festlegungen für Schlauchleitungen für Ausrüs-
tungen für Schweißen, Schneiden und verwandte Prozesse
• EN 3821 - Gasschweißgeräte - Gummischläuche für Schweißen, Schneiden und
verwandte Prozesse
• EN 730-1 - Gasschweißgeräte - Sicherheitseinrichtungen - Teil 1: Mit integrierter
Flammensperre
• EN 730-2 - Gasschweißgeräte - Sicherheitseinrichtungen - Teil 2: Ohne integrier-
te Flammensperre
• ISO 5175 - Einrichtungen für Schweißen, Schneiden und verwandte Verfahren;
Sicherheitseinrichtungen für Brenngase und Sauersto oder Druckluft; Allge-
meine Festlegungen, Anforderungen und Prüfungen
Lesen Sie bitte diese Anleitung vor dem Anschließen bzw. Gebrauch. Folgen Sie
immer den Anweisungen. Das Produkt sollte ausschließlich zum in der Anleitung
beschriebenen Zweck verwendet werden.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Der Handschneidebrenner X11 ist für die Anwendung mit Sauersto und brennba-
ren Gasen bestimmt.
SICHERHEITSHINWEISE
Alle mit diesem Zeichen gekennzeichneten Angaben gelten als spezielle Si-
cherheitshinweise.
• Die Installation bzw. das Verwenden des Gerätes darf nur durch qualiziertes
Personal unter Einhaltung der landesspezischen Gesetzen, Bestimmungen
und Normen erfolgen.
• Das Gerät sollte innerhalb des Temperaturbereiches von -20°C bis +60°C ver-
wendet werden.
• Bitte verwenden Sie ausschließlich Düsen, die vom Hersteller zur Verwendung
angegeben bzw. empfohlen werden.
• Bitte verwenden Sie Sicherheitseinrichtungen, die vom Hersteller empfohlen
werden bzw. den Bestimmungen und Normen des Einsatzlandes entsprechen.
• Aus Sicherheitsgründen sollten alle Absperrventile langsam geönet werden.
• Überprüfen Sie die richtige Funktion des Entlüftungssystems, falls vorhanden.
• Es sind die nationalen Gesetze, Regelungen und Vorschriften zur Unfallverhü-
tung und Umweltschutz beim Einsatz von Hochdruckgasen zu beachten
DAS PRODUKT UND DIE ZUGEHÖRIGEN GERÄTE SIND FERNZUHALTEN VON: po-
tentiellen Brandquelle (Feuer, oenes Licht, etc.), brennbaren Materialien, Ölen
oder Fetten (Vorsicht bei der Anwendung der Handcreme), Wasser.
1.1.
2.
3.
