GE DPVH8800GJ User manual

Installation
Instructions

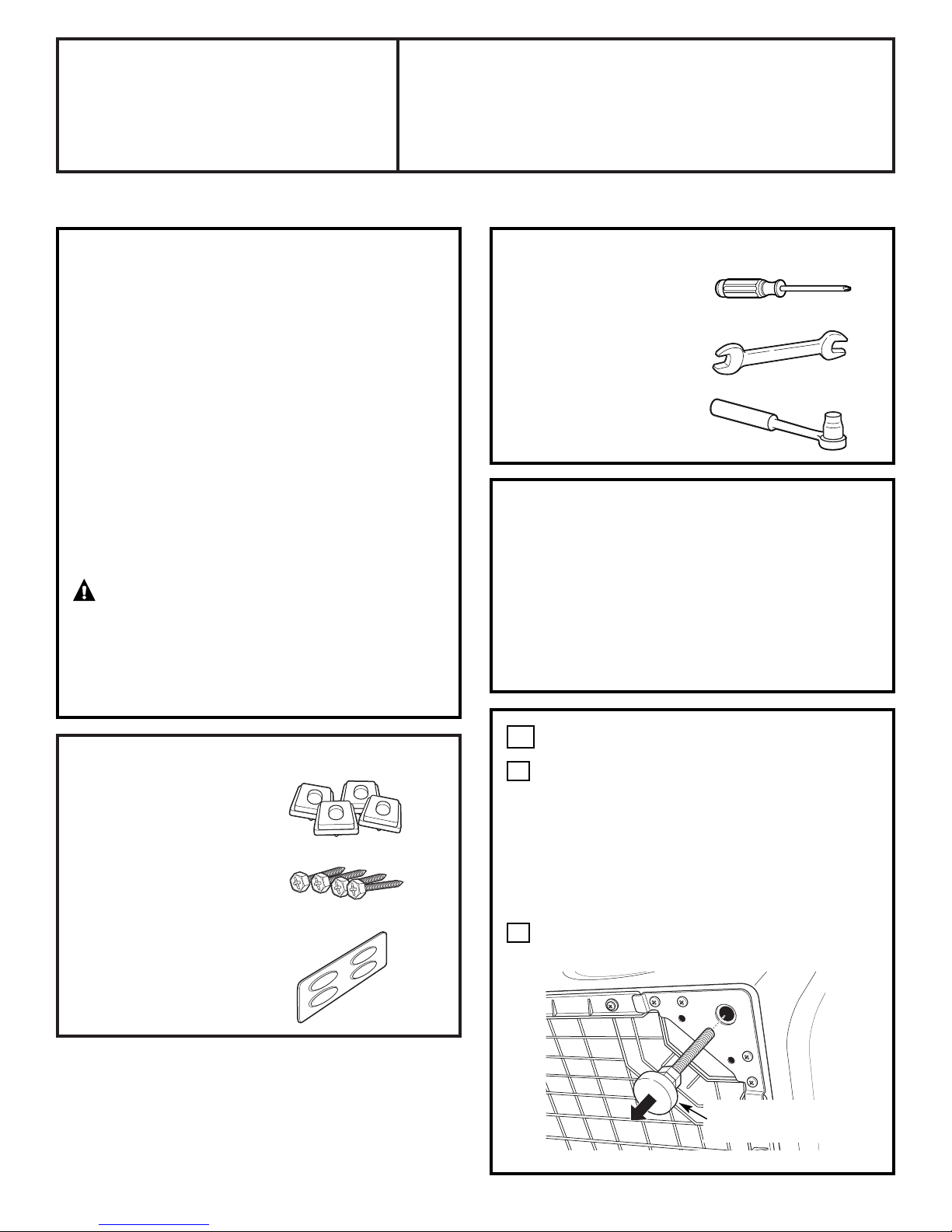

KIT CONTENTS
4 Support Pads
4 Mounting Screws
Drawer Divider
1
TOOLS YOU WILL NEED
Phillips Head
Screwdriver
9/16″Open End Wrench
or djustable Wrench
8 mm Socket Wrench
REMOVE THE LEVELING LEGS
Carefully lay the washer or dryer on its side
to access the leveling legs on the bottom
of the appliance.
IMPORT NT: Do not lay the washer or dryer
on its back! Do not remove the shipping bolts
on the back side of the washer. The bolts must
remain in place until the washer is returned
to an upright position.
Use an open-end wrench to remove the
washer or dryer leveling legs.
B
1
INST LL TION PREP R TION
Remove the packaging.
The Drawer divider is taped at the top of the
shipping carton. Remove the divider and set aside
for final installation.
Flatten the product carton to use as a pad
to lay the washer or dryer down on its side.
Continue using the carton to protect the finished floor
in front of the installation location.
Back out and remove
all 4 leveling legs
Instructions en français : . . . . . . . . . . . . . . . .4
Instrucciones en español: . . . . . . . . . . . . . . .8
Pedestal Models
White Pedestal SPSD157JWW
Metallic Gold SPSD157JMG
Metallic Vermillion SPSD157JMV
For Washer Model: WPDH8800
For Dryer Models: DPVH880EJ, DPVH8800GJ
BEFORE YOU BEGIN
Read these instructions completely
and carefully.
•IMPORT NT —Save these instructions
for local inspector’s use.
•IMPORT NT —Observe all governing
codes and ordinances.
• Note to Consumer – Keep these instructions
with your Owner’s Manual for future reference.
• Completion time – 1 to 2 hours
•Proper installation is the responsibility
of the installer.
•Product failure due to improper installation is not
covered under the Warranty.
C UTION — Due to the size and weight
of these products, and to reduce the risk of
personal injury or damage to the product, TWO
PEOPLE RE REQUIRED FOR PROPER INST LL TION.
•See washer and dryer installation instructions for
additional installation requirements and guidelines.

2
Installation Instructions

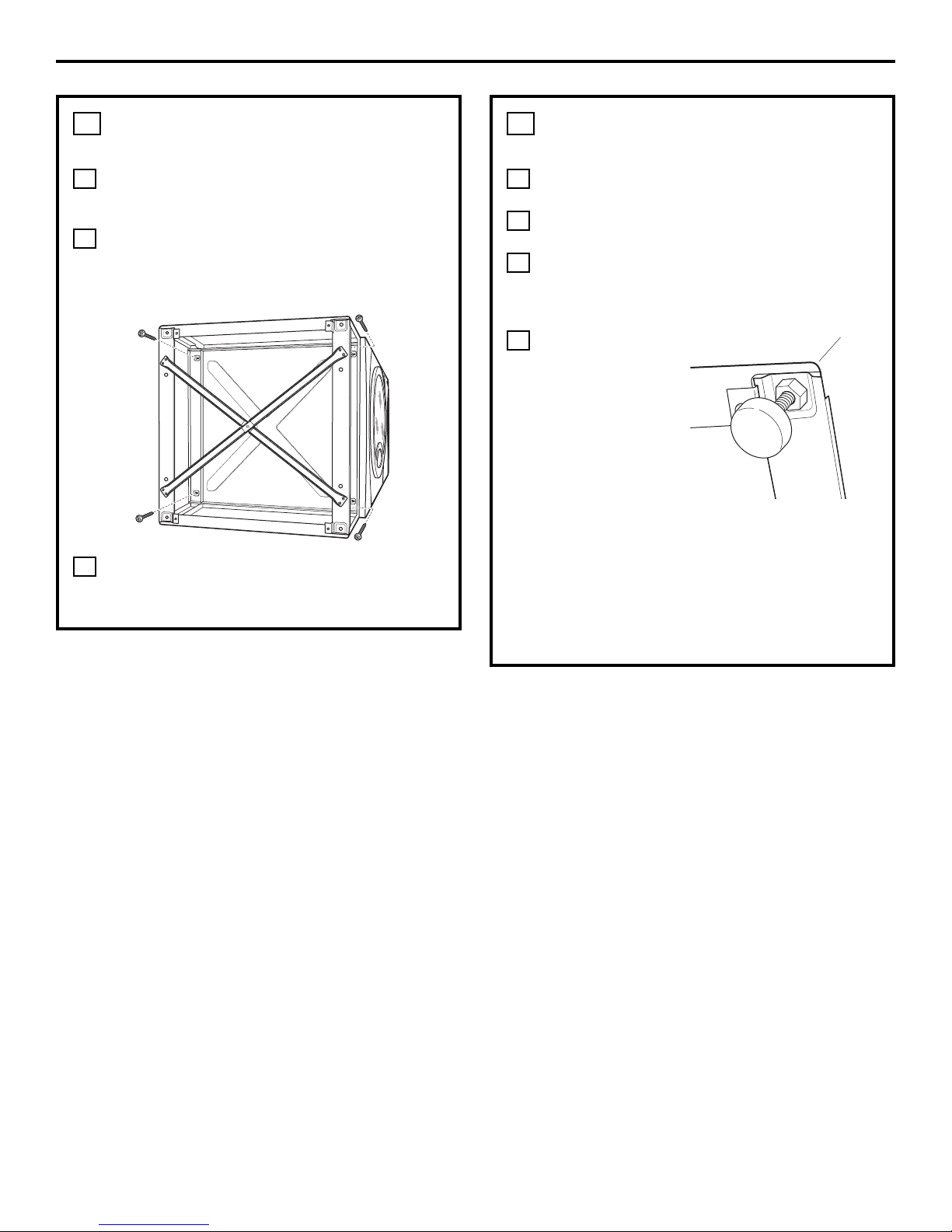

INST LL THE PEDEST L
TO THE W SHER OR DRYER
Place the pedestal against the bottom
of the unit. Check to be sure the drawer front
is at the front of the unit.
lign the holes in the pedestal with the
holes in the bottom of the unit. Use a Phillips
screwdriver to install the 4 screws through the
pedestal and into the unit—do not tighten.
Slide the pedestal toward the unit, until it is
aligned front to back. Use an 8 mm socket
wrench to securely tighten the screws.
C
B
3

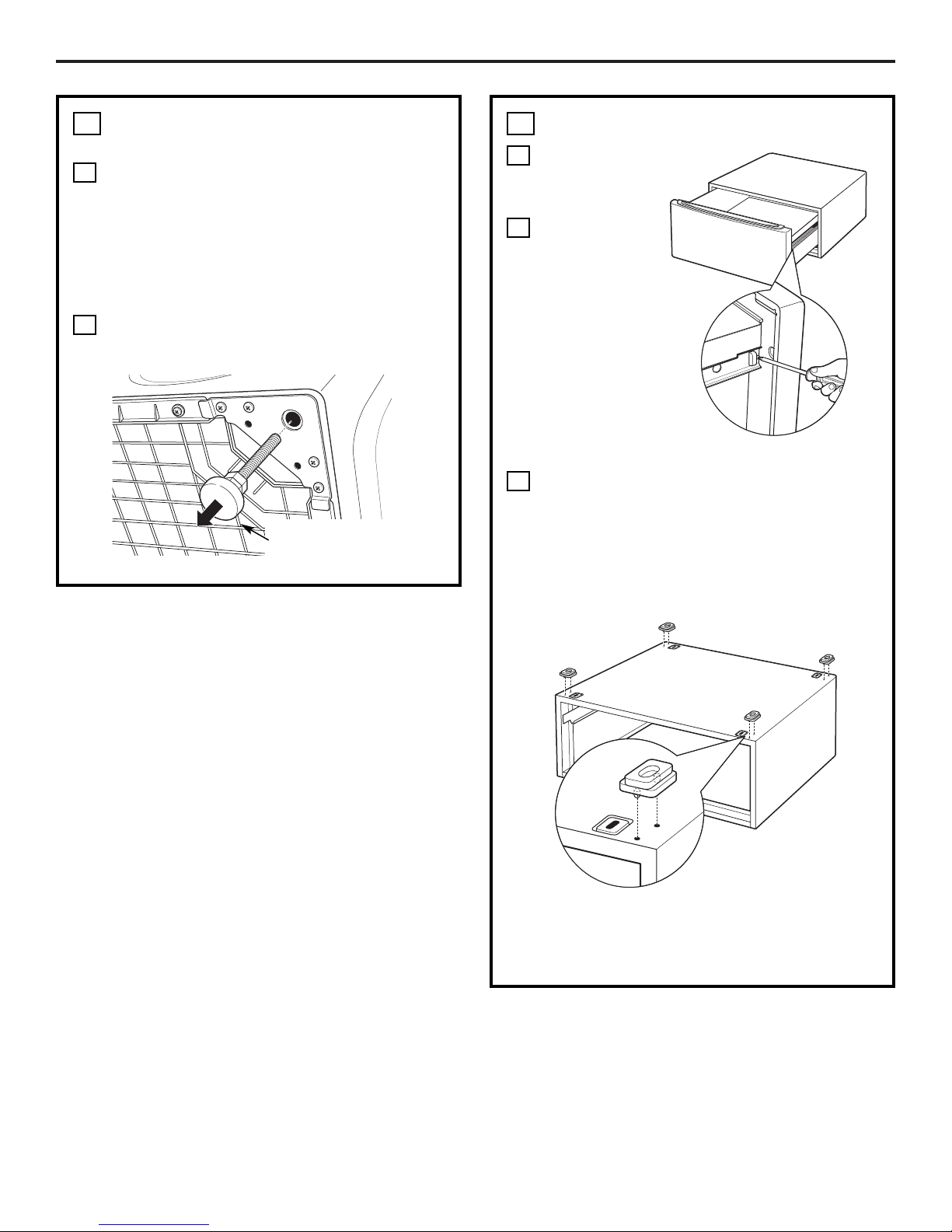

PREP RE THE PEDEST L
Pull the
drawer out
as far as it
will go.
Remove screws
from drawer
slides. Slide
drawer out of
the base and
set aside.
FOR DRYERS ONLY:
Locate the 4 support pads from the parts
package. Each pad has 2 protrusions that fit
into the holes on top of the pedestal. Press
the rubber pads into each set of corner holes
on the top of the pedestal as shown.
NOTE: The support pads should be installed on
the dryer only. DO NOT INST LL THESE P DS ON
THE W SHER PEDEST L.
C
B
2

3
Installation Instructions
LEVEL THE W SHER OR DRYER
Locate the 4 legs from the parts package
and install.
Stand the washer or dryer upright. Move it
close to its final location.
Make sure that the washer or dryer is level
by placing a spirit level on top. Check side
to side and front to back.
Use an open
ended wrench to
adjust the legs
in and out.
Tighten the lock
nut against the
bottom of
the pedestal.
NOTE:
• To minimize vibration, the locking nuts must
be tight.
• To reduce vibration, ensure that all four rubber
leveling legs are firmly touching the floor. Push
and pull on the back right and then the back
left of your washer or dryer.
D
C
B
4
REMOVE SHIPPING SCREWS
Remove the 4 shipping screws on the back side
of the unit.
6
REINST LL THE DR WER
Check to
be sure the
slides are
closed.
Slide the
drawer
into the
opening.
lign the
drawer
supports to the
slides on each
side.
Reinstall the original screws into each drawer
slide. Tighten both screws.
Open the drawer fully. Slide drawer divider
into slots in the center of the drawer. The
drawer should slide smoothly when you push
it closed.
D
C
B
5
FIN LIZE THE INST LL TION
Refer to the washer or dryer Installation Instructions
to complete the installation.
7
SPECIFIC TIONS SUBJECT TO CH NGE WITHOUT NOTICE
Drawer
divider

Instructions
d’installation
CONTENU DE LA TROUSSE
4 coussinets de support
4 vis de montage
Séparateur de tiroir
4
AVANT DE COMMENCER
Lisez attentive ent et en entier toutes
ces instructions.
•IMPORTANT —Conservez ces
instructions à utiliser par l’inspecteur local.
•IMPORTANT —Observez tous les codes
et ordonnances en cours.
• Note au conso ateur – Conservez ces
instructions avec votre manuel du propriétaire
à titre de référence.
• Délai d’exécution – 1 à 2 heures
•ne bonne installation est la responsabilité
de l’installateur.
•Toute défaillance du produit suite à une
mauvaise installation n’est pas couverte sous
la garantie.
MISE EN GARDE — à cause de la
taille et du poids de ces produits, et pour réduire
le risque de blessures personnelles ou de
do ages au produit, IL FAUT DEUX PERSONNES
POUR UNE BONNE INSTALLATION.
•Reportez-vous aux instructions d’installation
de la laveuse et de la sécheuse pour les directives
et exigences supplémentaires d’installation.
OUTILS DONT VOUS AUREZ BESOIN
Tournevis Phillips
Clé ouverte de 9/16 po
ou clé réglable
Clé à douille de 8 mm
PRÉPARATION DE L’INSTALLATION
Retirez l’emballage.
Le séparateur de tiroir est collé dans le haut du
carton d’expédition. Retirez le séparateur et mettez-le
de côté pour l’installation finale.
Défaites le carton du produit pour l’utiliser comme
coussin où déposer la laveuse ou la sécheuse sur le
côté. Continuez à utiliser le carton pour protéger le
plancher fini devant le site d’installation.
Modèles du piédestal
Piédestal blanc SPSD157JWW
Piédestal d’or étallique SPSD157JMG
Piédestal ver illon étallique SPSD157JMV
Pour le odèle de laveuse : WPDH8800
For les odèles de sécheuses : DPVH880EJ, DPVH8800GJ

5
Instructions d’installation
PRÉPAREZ LE PIÉDESTAL
Tirez le tiroir
aussi loin que
possible.
Retirez les vis des
glissières de tiroir.
Glissez et sortez
le tiroir de la base
et mettez de
côté.
POUR LES
SÉCHEUSES SEULEMENT :
Trouvez les 4 coussinets de support dans
le paquet de pièces. Chaque coussinet a
2 protubérances qui s’ajustent dans les trous
sur le dessus du piédestal. Pressez tous les
coussinets de caoutchouc dans chaque
ensemble de trous dans les coins sur le dessus
du piédestal tel qu’indiqué.
REMARQUE : les coussinets de support doivent être
installés seule ent sur la sécheuse. N’INSTALLEZ PAS
CES COUSSINETS SUR LE PIÉDESTAL DE LA LAVEUSE.
C
B
A
2
RETIREZ LES PATTES
DE NIVELLEMENT
Déposez avec soin la laveuse ou la sécheuse sur
le côté pour accéder aux pattes de nivellement
au bas de l’appareil.
IMPORTANT: ne déposez pas la laveuse ou la
sécheuse sur le dos ! Ne retirez pas les boulons
d’expédition à l’arrière de la laveuse. Les boulons
doivent rester en place jusqu’à ce que la laveuse
revienne en position verticale.
tilisez une clé ouverte pour retirer les pattes
de nivellement de la laveuse ou de la sécheuse.
B
A
1
Sortez et retirez les
4 pattes de nivellement

METTEZ LA LAVEUSE ET
LA SÉCHEUSE À NIVEAU
Trouvez les 4 pattes dans le paquet de pièces et
installez.
Relevez la laveuse ou la sécheuse. Rapprochez
l’appareil de sa position finale.
Assurez-vous que la laveuse ou que la sécheuse
soit à niveau en plaçant un niveau à bulle d’air
sur le dessus. Vérifiez d’un côté à l’autre et
d’avant vers l’arrière.
tilisez une clé
ouverte pour
ajuster les pattes
vers l’intérieur et
vers l’extérieur.
Resserrez le
contre-écrou
contre le bas
du piédestal.
REMARQUE :
• Pour réduire la vibration, les contre-écrous
doivent être serrés.
• Pour réduire les vibrations, assurez-vous que les
quatres pattes de nivelle ent en caoutchouc sont
fer e ent en contact avec le plancher. Poussez
et tirez sur la droite arrière puis sur la gauche
arrière de votre laveuse.
D
C
B
A
4
Instructions d’installation
6

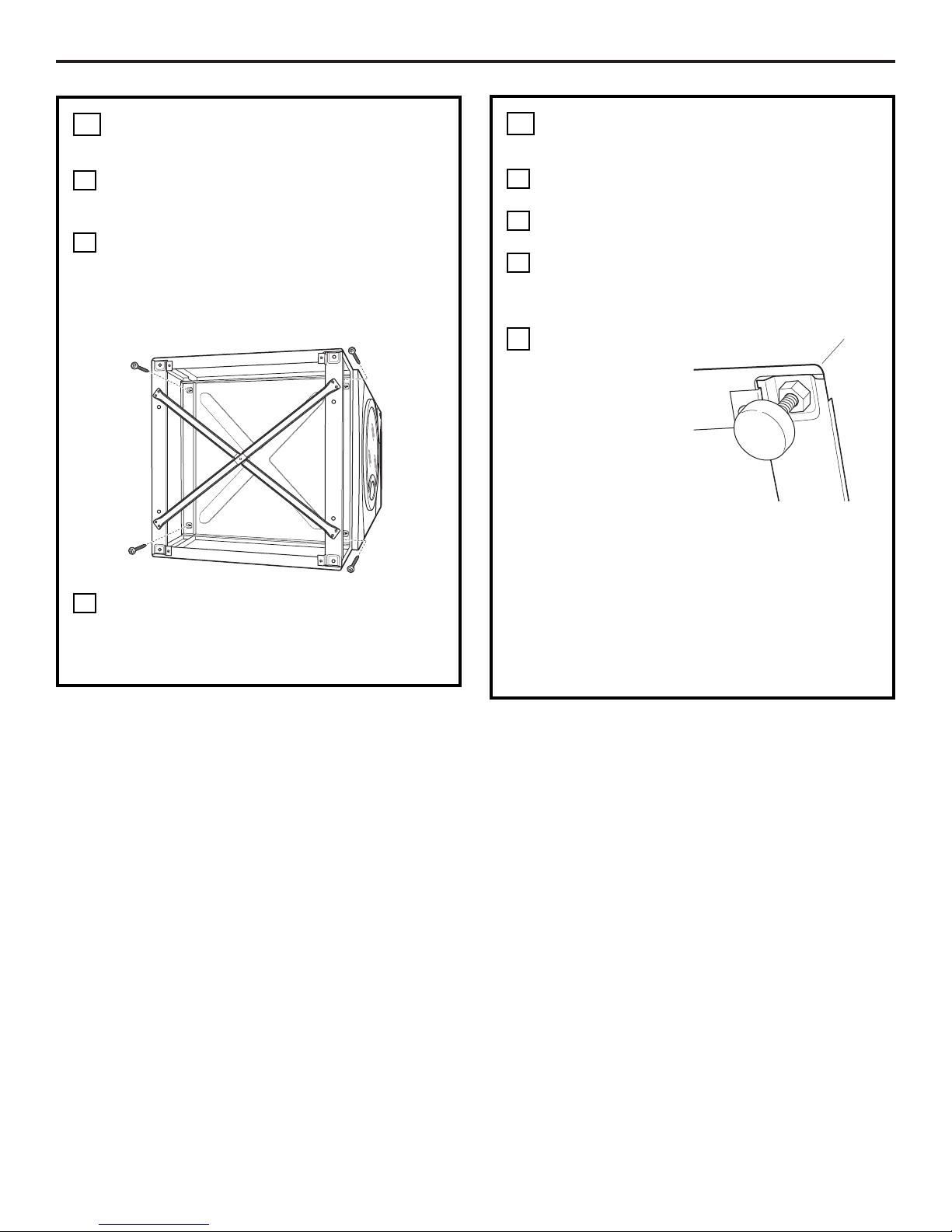

INSTALLEZ LE PIÉDESTAL À
LA LAVEUSE OU LA SÉCHEUSE
Placez le piédestal contre le bas de l’appareil.
Vérifiez pour vous assurer que le devant du tiroir
est à l’avant de l’appareil.
Alignez les trous du piédestal avec les trous
au bas de l’appareil. tilisez un tournevis Phillips
pour installer les 4 vis à travers le piédestal et
dans l’appareil—ne resserrez pas trop.
Glissez le piédestal vers l’appareil jusqu’à ce
qu’il s’aligne d’avant à l’arrière. tilisez une clé
à douille de 8 mm pour bien resserrer les vis.
C
B
A
3

RÉINSTALLEZ LE TIROIR
Vérifiez pour
vous assurer
que les glissières
sont fermées.
Glissez
le tiroir dans
l’ouverture.
Alignez les
supports du
tiroir avec les
glissières de
chaque côté.
Réinstallez les vis
originales dans chaque glissière de tiroir.
Resserrez les deux vis.
Ouvrez entièrement le tiroir. Glissez le séparateur
de tiroir dans les fentes au centre du tiroir. Le
tiroir devrait alors glisser en douceur lorsque
vous le poussez pour le fermer.
D
C
B
A
5
7
Instructions d’installation
RETIREZ LES VIS D’EXPÉDITION
Retirez les 4 vis d’expédition à l’arrière de l’appareil.
6
FINALISEZ L’INSTALLATION
Reportez-vous aux instructions d’installation de la
laveuse ou de la sécheuse pour terminer l’installation.
7
SPÉCIFICATIONS SUJETTES À CHANGEMENT SANS PRÉAVIS
Séparateur
de tiroir

Instrucciones
para la
instalación

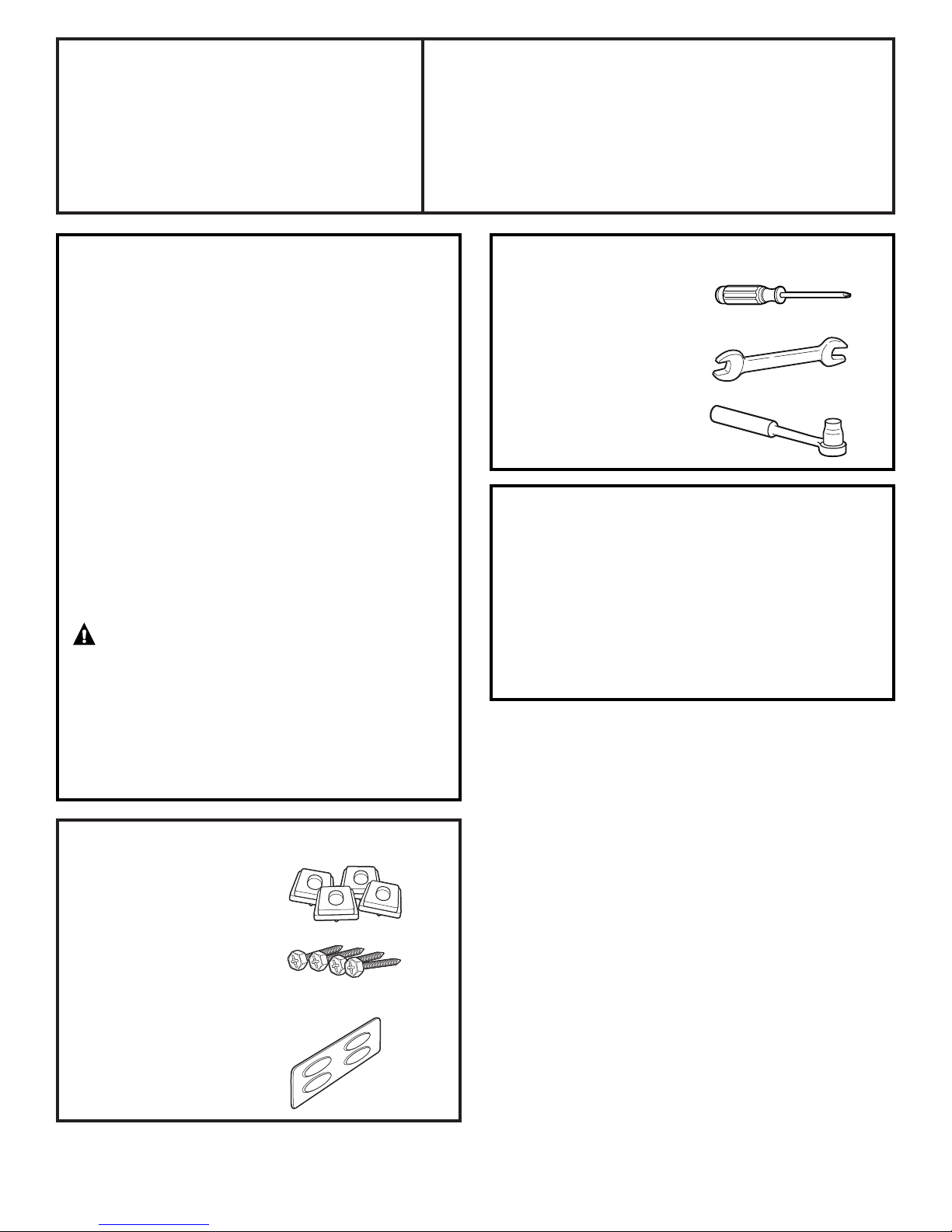

CONTENIDO DEL KIT
4 planchuelas de soporte
4 tornillos de montaje
Divisor de cajón
8
ANTES DE COMENZAR
Lea atenta y completamente to as
las instrucciones.
•IMPORTANTE —Guarde estas
instrucciones para que el inspector local pueda
usarlas.
•IMPORTANTE —Cumpla con todos
los códigos y ordenanzas correspondientes.
• Nota para el consumi or – Guarde estas
instrucciones con el Manual del propietario
para consultarlas en el futuro.
• Tiempo e instalación – 1 a horas
•La correcta instalación es responsabilidad
del instalador.
•La falla del producto debido a una instalación
incorrecta no está cubierta por la Garantía.
PRECAUCIÓN — Debi o al tamaño y
peso e estos pro uctos y para re ucir el riesgo
e lesiones personales o años al pro ucto, SE
REQUIEREN DOS PERSONAS PARA SU CORRECTA
INSTALACIÓN.
•Consulte las instrucciones de instalación
de la lavadora y la secadora para ver los
requisitos y pautas de instalación adicionales.
HERRAMIENTAS NECESARIAS
Destornillador con
cabeza Phillips
Llave de extremo o
ajustable de 9/16″
Llave de cubo de 8 mm
PREPARACIÓN PARA LA INSTALACIÓN
Retire el envoltorio.
El divisor de cajón está precintado en la parte
superior del cartón de embalaje; quítelo y déjelo a un
lado para montarlo al final del trabajo de instalación.
Aplane la caja de cartón del producto para utilizarla
como protección para apoyar la lavadora o secadora
de lado. Continúe utilizando la caja para proteger el
piso acabado frente al punto de instalación.
Mo elos e pe estal
Pe estal blanco SPSD157JWW
Pe estal ora o metálico SPSD157JMG
Pe estal bermejo metálico SPSD157JMV
Para mo elo e lava ora: WPDH8800
Para mo elos e seca ora: DPVH880EJ, DPVH8800GJ

9
Instrucciones para la instalación
PREPARE EL PEDESTAL
Jale el cajón
hacia fuera hasta
que haga tope.
Retire los
tornillos de
las correderas
del cajón. Deslice
el cajón fuera
de la base
y déjelo a
un lado.
PARA SECADORAS
ÚNICAMENTE:
Busque las cuatro planchuelas de soporte del
paquete de piezas. Cada planchuela tiene dos
protrusiones que calzan en los orificios de la
parte superior del pedestal. Presione las
planchuelas de caucho en cada juego de
orificios de la parte superior del pedestal,
como se muestra.
NOTA: Las planchuelas e soporte eben
instalarse en la seca ora únicamente. NO
INSTALE LAS PLANCHUELAS EN EL PEDESTAL
PARA LA LAVADORA.
C
B
A
2
RETIRE LAS PATAS NIVELADORAS
Apoye cuidadosamente la lavadora o secadora
de lado para tener acceso a las patas
niveladoras que se encuentran en la parte
inferior del artefacto.
IMPORTANTE: ¡No apoye la lava ora o seca ora
sobre su parte posterior! No retire los pernos e
envío que se encuentran en la parte posterior e la
lava ora. Los pernos eben permanecer coloca os
hasta que vuelva a en erezar la lava ora.
Use una llave de extremo abierto para retirar las
patas niveladoras de la lavadora o secadora.
B
A
1
Jale hacia atrás y retire
las 4 patas niveladoras

10
Instrucciones para la instalación
NIVELE LA LAVADORA
O SECADORA
Busque las cuatro patas del paquete
de piezas e instálelas.
Enderece la lavadora o secadora. Acérquela
a su lugar de instalación definitivo.
Asegúrese de que la lavadora o secadora esté
nivelada colocando un nivel de burbuja sobre ella.
Verifique que esté nivelada de lado a lado y
del frente hacia atrás.
Use una llave de
extremo abierto
para ajustar las
patas hacia
adentro y
hacia fuera.
Apriete la tuerca
de seguridad
contra la parte
inferior del
pedestal.
NOTA:
• Para minimizar la vibración, las tuercas e
seguri a eben estar apreta as.
• Para re ucir la vibración, asegúrese e que las
cuatro patas nivela oras e goma estén tocan o
el suelo firmemente. Presione y tire en la parte
trasera erecha y luego en la parte trasera
izquier a e su lava ora.
D
C
B
A
4
INSTALE EL PEDESTAL EN
LA LAVADORA O SECADORA
Coloque el pedestal contra la parte inferior de la
unidad. Verifique que el frente del cajón quede
hacia el frente de la unidad.
Alinee los orificios del pedestal con los orificios
en la parte inferior de la unidad. Use un
destornillador Phillips para instalar los 4 tornillos
a través del pedestal e introducirlos en la
unidad. No los apriete.
Deslice el pedestal hacia la unidad hasta que
quede alineado en dirección de adelante hacia
atrás. Use una llave de cubo de 8 mm para
apretar firmemente los tornillos.
C
B
A
3

11
Instrucciones para la instalación
RETIRE LOS TORNILLOS
DE ENVÍO
Retire los 4 tornillos de envío en la parte posterior
de la unidad.
6
VUELVA A INSTALAR EL CAJÓN
Verifique que las
correderas estén
cerradas.
Deslice el cajón
en la abertura.
Alinee los
soportes del
cajón con las
correderas
de cada lado.
Vuelva a instalar
los tornillos
originales en
cada una de las correderas del cajón. Apriete
ambos tornillos.
Abra el cajón por completo. Deslice el divisor
de cajón a través de las muescas que se
encuentran en el centro del cajón. Cierre el
cajón y pruebe que se deslice suavemente.
D
C
B
A
5
FINALICE LA INSTALACIÓN
Consulte las Instrucciones de instalación de la
lavadora o secadora para completar la instalación.
7
ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO
Divisor
de cajón

12
Printed in China
Imprimé en Chine
Impreso en China
49-90344
175D1807P612 12-07 JR
