GEL DOSAMATIC PP User manual

Manuale istruzioni uso e manutenzione
Dosaggio Proporzionale / Costante Uso Tecnico e Potabile
POMPE DOSATRICI DIGITALI MULTIFUNZIONE
I
DOSAMATIC PP
DOSAMATIC PPI
Installation, Use and Maintenance Manual
Proportional / Constant Dosing - Technical and Potable Use
MULTIFUNCTION DIGITAL METERING PUMPS
GB
Notice technique - Utilisation et maintenance
Dosage Proportionnel/Constant - Usage technique et Potable
POMPES DOSEUSES NUMERIQUES MULTIFONCTION
F

22
Gentile Cliente, la ringraziamo per aver scelto una pompa dosatrice della GEL.
MANUALE
Questo manuale rappresenta una guida sicura per il suo impiego, pertanto prima di utilizzare il prodotto è
necessario leggerlo in tutte le sue parti.
Questo manuale è parte integrante del prodotto pertanto deve essere conservato per consultazioni future.
Questo manuale d’istruzioni ha lo scopo di informare gli addetti alla: installazione, avviamento, manuten-
zione, alla sua gestione ed utilizzo in condizioni standard.
Prima della messa in funzione dell’apparecchio, assicurarsi che tutto quanto contenuto nel presente
manuale sia chiaro, completamente compreso e che non ci sia nessun dubbio.
Il manuale d’istruzioni è parte della fornitura; ogni tipo di responsabilità elettrica, meccanica e funzionale
decade se l’operatore non rispetta tutte le indicazioni, gli avvertimenti e le precauzioni riportate
nel presente manuale.
Il presente manuale non può essere in nessun caso abusato o essere presentato per nessun altro
scopo al di fuori di quello per cui è stato redatto.
Per qualsiasi applicazione diversa da quella indicata è necessario richiedere l’autorizzazione
scritta all’Ufficio Tecnico GEL.
La GEL Spa si riserva il diritto di apportare eventuali modifiche future senza obbligo di preavviso
o di sostituzione.
NOTE GENERALI SULLA SICUREZZA
- Durante un’emergenza di qualsiasi natura all’interno dell’ambiente dove è installata la pompa è neces-
sario togliere immediatamente corrente all’impianto e disconnettere la pompa dalla presa di corrente!
- Se si utilizzano materiali chimici particolarmente aggressivi è necessario seguire scrupolosamente le
normative circa l’uso e l’immagazzinamento di queste sostanze!
- Attenersi sempre alle normative locali sulla sicurezza!
- Il produttore della pompa dosatrice non può essere ritenuto responsabile per danni a persone o cose
causate da cattiva installazione o uso errato della pompa dosatrice!
CONTROLLI PRELIMINARI
Alla consegna, estrarre l’apparecchio dall’imballo e verificarne l’integrità. Verificare inoltre che i dati di targa
corrispondano a quelli richiesti. Qualsiasi anomalia dovrà essere comunicata immediatamente.
TRASPORTO E CONSERVAZIONE
L’apparecchio deve essere trasportato e conservato soltanto nel suo imballaggio originale. Prestate atten-
zione a maneggiarlo con cura e a posarlo dal lato corretto (come indicato sull’imballaggio).
Attenzione:
- La garanzia non copre danni derivanti dal trasporto o da fasi di scarico in movimentazione.
- Evitare l’azione del gelo e/o calore durante il trasporto e l’immagazzinamento!

3
ITALIANO
INDICE
DOSAGGIO p. 4
COMPOSIZIONE p. 4
1. NORMATIVE- MARCHIO CE p. 5
2. SERVIZIO ASSISTENZA CLIENTI GEL p. 5
3. DESCRIZIONE p. 6
4. NOZIONI FONDAMENTALI p. 6
5. MODALITA’ DI FUNZIONAMENTO p. 9
6. GUIDA RAPIDA p. 18
7. CARATTERISTICHE TECNICHE E CONDIZIONI DI ESERCIZIO p. 23
8. AVVERTENZE GENERALI p. 28
9. INSTALLAZIONE p. 28
10. IMPIANTISTICA p. 31
11. AVVIAMENTO E COLLAUDO p. 32
12. MANUTENZIONE p. 37
13. INCONVENIENTI CAUSE E RIMEDI p. 39
14. SMALTIMENTO p. 40
15. CONDIZIONI DI GARANZIA p. 40

4
DOSAGGIO (Uso Tecnico e Potabile)
Dosaggi: - anticalcare - anticorrosione - disinfezione etc.
L’acqua di rete o di pozzo utilizzata a fini potabili ed industriali potrebbe presentare in alcuni casi caratte-
ristiche non desiderate quali presenza di batteri, eccessiva acidità o basicità, elevata durezza, presenza
di alghe etc.
E’ necessario, in questi casi, trattare l’acqua con l’installazione di apparecchiature quali le pompe dosatrici
che intervengono dosando l’opportuno prodotto in misura precisa e regolabile.
L’installazione, semplicissima, va di norma effettuata a monte dell’impianto o dell’attrezzatura da salva-
guardare.
La GEL dispone di una vasta gamma di pompe dosatrici del tipo digitale a dosaggio proporzionale (PPI e
PP) al fine di poter rispondere alle diverse esigenze rappresentate da singole abitazioni, laboratori e indu-
strie. Tutte le attrezzature fornibili singole o già assemblate su appositi serbatoi (SE), sono realizzate con
materie di prima qualità al fine di ottenere le migliori prestazioni operando sempre nella massima sicurezza.
COMPOSIZIONE
Le pompe dosatrici magnetiche a membrana serie DOSAMATIC sono ideali per piccoli e medi dosaggi di
prodotti liquidi. Esse sono costituite dai seguenti componenti fondamentali:
- BOX
- CIRCUITO ELETTRONICO
- ELETTROMAGNETE
- DIAFRAMMA
- CORPO POMPA
- SONDA DI LIVELLO
- CONTATORE LANCIA IMPULSI (MODELLI A PORTATA PROPORZIONALE)
Il circuito elettronico genera gli impulsi necessari per azionare il magnete. Il funzionamento della pompa
è intermittente, ogni volta che viene fornito un impulso al magnete, si genera un campo magnetico che
spinge il pistone, il quale scorre su boccole auto lubrificanti per facilitarne la sua breve corsa.
Sulla testa del pistone è fissato il diaframma che, spinto da quest’ultimo, comprime il liquido nel corpo
pompa il quale fuoriesce dalle valvole di mandata mentre quelle di aspirazione si chiudono.
Terminato l’impulso la molla riporta il pistone in posizione iniziale così il liquido riempie il corpo pompa
tramite le valvole di aspirazione, mentre quelle di mandata si chiudono. La portata della pompa è diretta-
mente proporzionale al numero di impulsi del magnete e alla quantità di prodotto dosato per ogni singola
iniezione.
BOX Le pompe dosatrici sono alloggiate in contenitori di materiale plastico.
CIRCUITO ELETTRICO La scheda elettronica realizzata con un supporto in birame professionale e
componenti di provata qualità, genera gli impulsi elettrici necessari per azionare
il magnete.
ELETTROMAGNETE L’elettromagnete, costituito da un induttore metallico e da un avvolgimento in
rame è comandato dal circuito elettronico e fornisce una spinta meccanica al
pistone e di conseguenza al diaframma. Il pistone ha una corsa compresa tra
0,7 e 1,6 mm.
DIAFRAMMA Il diaframma presente nelle pompe dosatrici sono realizzati completamente in
politetrafluoroetilene (PTFE) e garantiscono un’ottima compatibilità chimica e
una buona resistenza meccanica.
CORPO POMPA Il corpo pompa, realizzato in materiale plastico PVDF, costituisce la camera di
dosaggio. Su di esso è montato la valvola di aspirazione e di mandata. Inoltre
vi trova posto anche il rubinetto di sfiato manuale, la cui apertura agevola l’ade-
scamento della pompa in fase di installazione.

5
ITALIANO
1 - NORMATIVE- MARCHIO CE
Dichiarazione di Conformità
Queste pompe sono conformi alle Direttive, Leggi e Regolamenti Europei.
Direttiva Bassa Tensione:
73/23/CEE recepita con D.L. n. 791 del 18/10/77
93/68/CEE recepita con D.L. n. 626 del 25/11/96
Direttiva Compatibilità Elettromagnetica:
89/336/CEE recepita con D.L. n. 476 del 04/12/92
92/31/CEE recepita con D.L. n. 476 del 04/12/92
93/68/CEE recepita con D.L. n. 615 del 12/11/96
93/97/CEE recepita con D.L. n. 615 del 12/11/96
Directive RoHS e WEEE:
02/98/EEC recepita con D.L. n. 151 del 25/07/05
02/96/EEC recepita con D.L. n. 151 del 25/07/05
03/108/EEC recepita con D.L. n. 151 del 25/07/05
Nota: L’impresa installatrice è tenuta a rilasciare al committente una dichiarazione di Conformità riguardante
gli impianti realizzati nel rispetto delle normative e delle leggi nazionali.
La GEL Spa opera con sistema di Qualità Certificato in ottemperanza a quanto prescritto dalla normativa UNI
EN 9001: 2000 con certificato N° 0883/3 rilasciato dall’organismo di certificazione ICIM.
Il DM 37 del 22 gennaio 2008 e le relative Norme UNI 8065 prescrivono obbligatoriamente (per impianti di
produzione acqua calda sanitaria con durezza temporanea <25°f), il condizionamento dell’acqua tramite
Dosatori Proporzionali o Pompe Dosatrici.
2 - SERVIZIO ASSISTENZA CLIENTI GEL
Il Centro di Informazioni telefonico
071/7827
Orario: 09,00-12,00; 15,00-18,00
La Gel ha organizzato un “Centro di Informazioni” telefonico con personale specializzato, per fornirvi un
servizo di prim’ordine. Il Centro di informazione telefonico svolge i seguenti servizi:
“Servizio di Avviamento e Collaudo”
Una volta installato la pompa, l’installatore stesso o l’utente deve chiamare questo servizio per richiedere
l’avviamento gratuito da parte di un nostro tecnico.
“Segnalazione Assistenza Tecnica Autorizzata”
È a vostra disposizione per indicarvi il Centro di Assistenza Tecnica Autorizzato più vicino.
Tutte le volte che si chiama è necessario specificare il N° di matricola della pompa (riportato
nella garanzia, sul prodotto e sulla scatola dell’imballo)

6
3 - DESCRIZIONE
MODELLI PPI e PP
Tutti i parametri di funzionamento e controllo, sono disponibili tramite l’utilizzo di una tastiera e la visualiz-
zazione su un display LCD retroilluminato.
Nota: alcune funzioni descritte in questo manuale potrebbero richiedere l’uso di accessori supplementari
(non inclusi).
La capacità di dosaggio della pompa è determinato dal numero d’impulsi.
La regolazione della capacità per singola iniezione è lineare solo su valori compresi tra il 30% e il 100%.

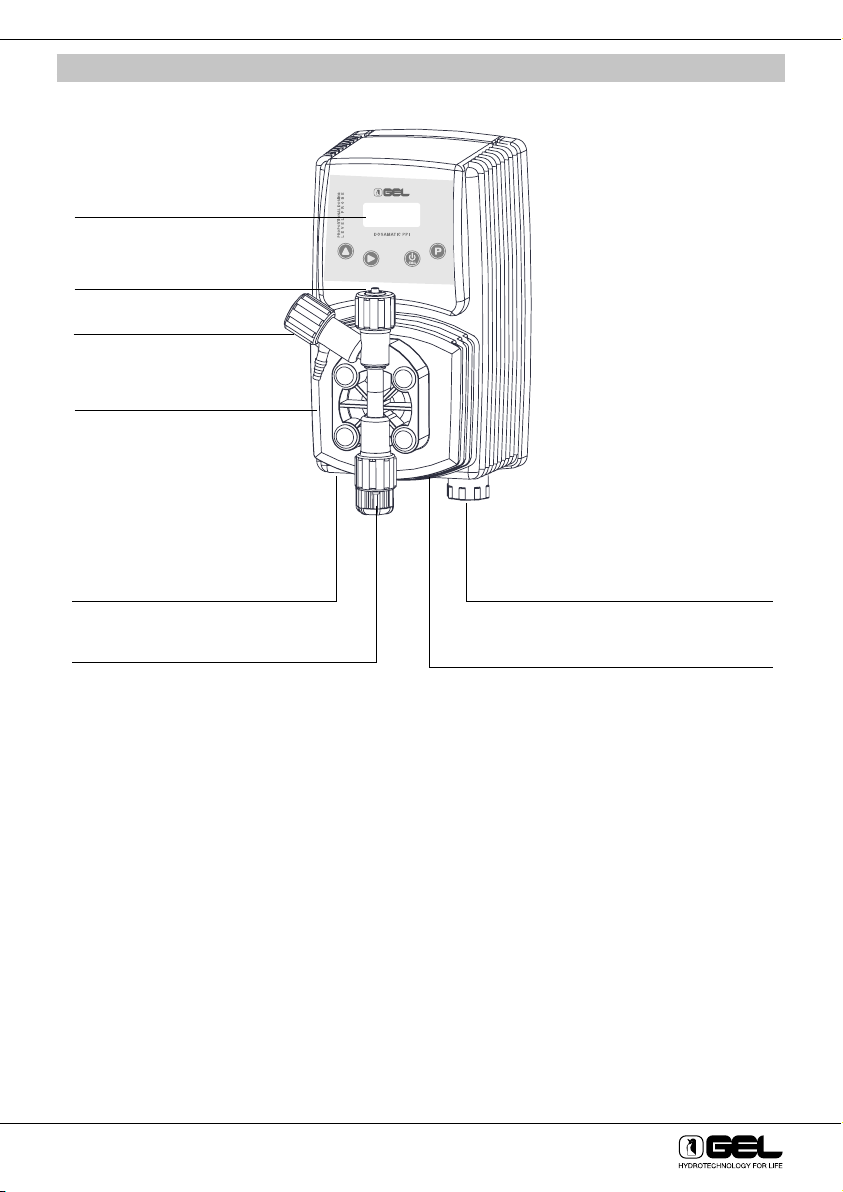

Raccordo tubo di mandata
Manopola spurgo
Ingresso segnale esterno
Ingresso sonda di livello
Corpo pompa
Raccordo tubo di aspirazione
Alimentazione Elettrica
Display LCD

4 - NOZIONI FONDAMENTALI
Tutte le pompe dosatrici della serie “DOSAMATIC” sono equipaggiate con una tastiera a quattro tasti. Per
convenzione all’interno del manuale i tasti sono rappresentati con il relativo simbolo oppure con il nome
in esteso.
Tasto SU Tasto ESC
Tasto DESTRA Tasto P

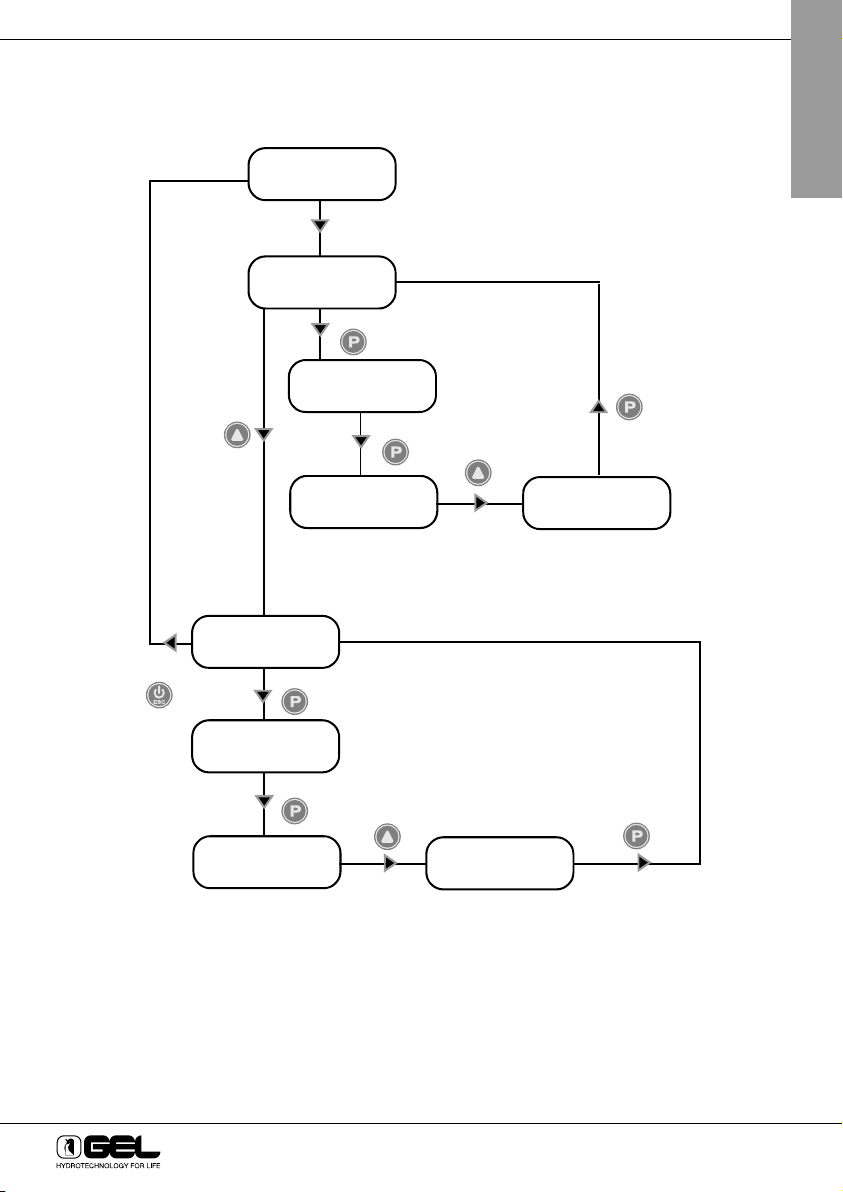

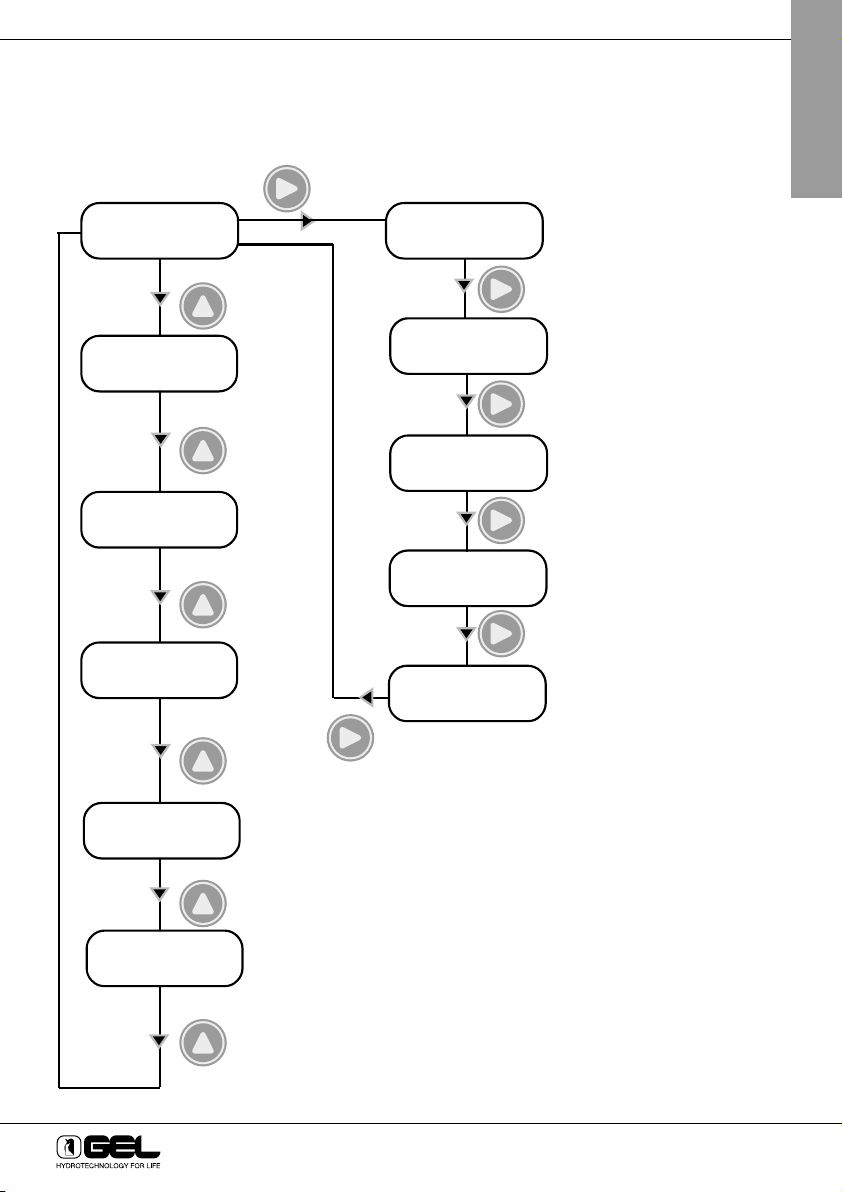

Navigazione tra i menu
Per entrare nella modalità di programmazione premere e mantenere premuto il tasto “P” dalla schermata
principale (fig.1):
7
ITALIANO

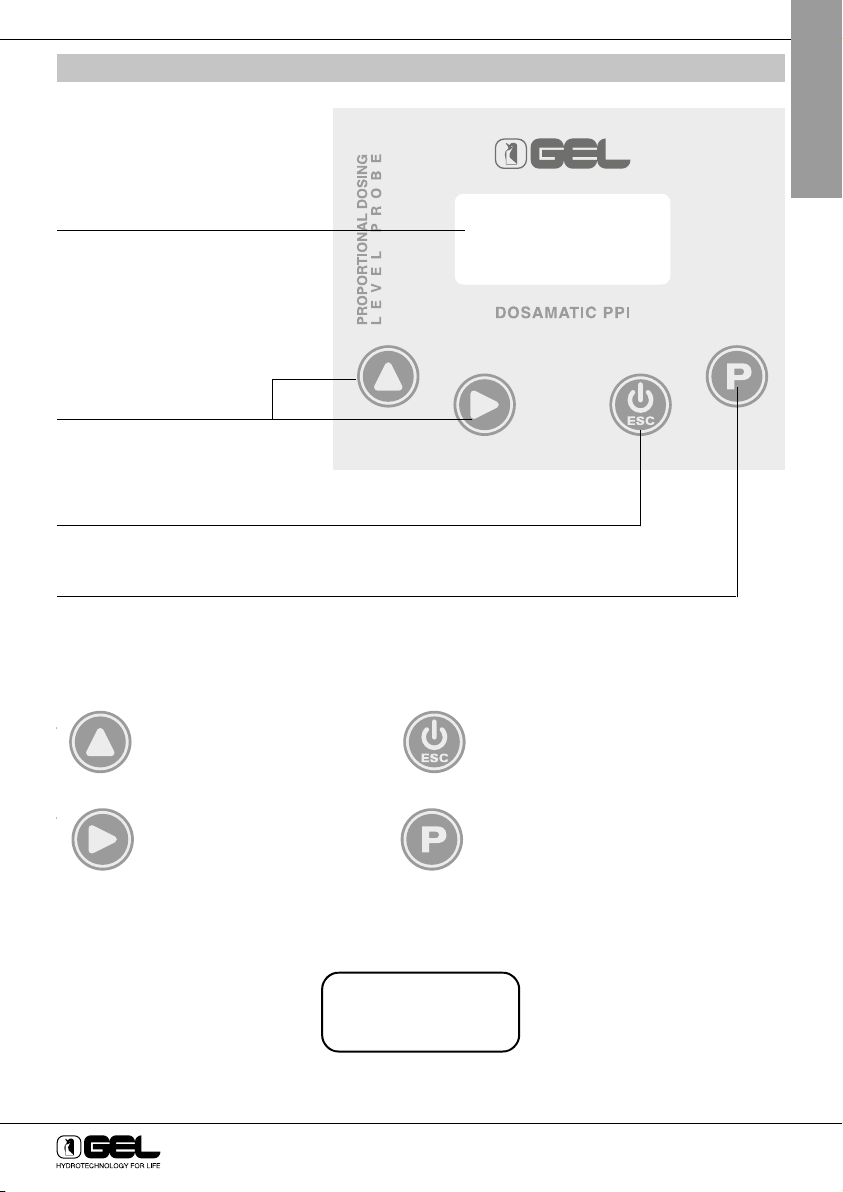

Display LCD a due righe,
retroilluminato
Tasti di scorrimento ed
incremento digit (unità)
Tasto di accensione e spegnimento pompa ed uscita menu di
programmazione (senza salvataggio delle impostazioni)
Tasto ingresso / uscita menu di programmazione
(con salvataggio delle impostazioni)
STROKES
100 SPM
password
0000
FULL
MENU
SHORT
MENU
OFF
----------------
VMS MF
R: 1.xx
WAITING
00:59
STROKES
100 SPM
PRIMING
30 Sec.
Fig. 1

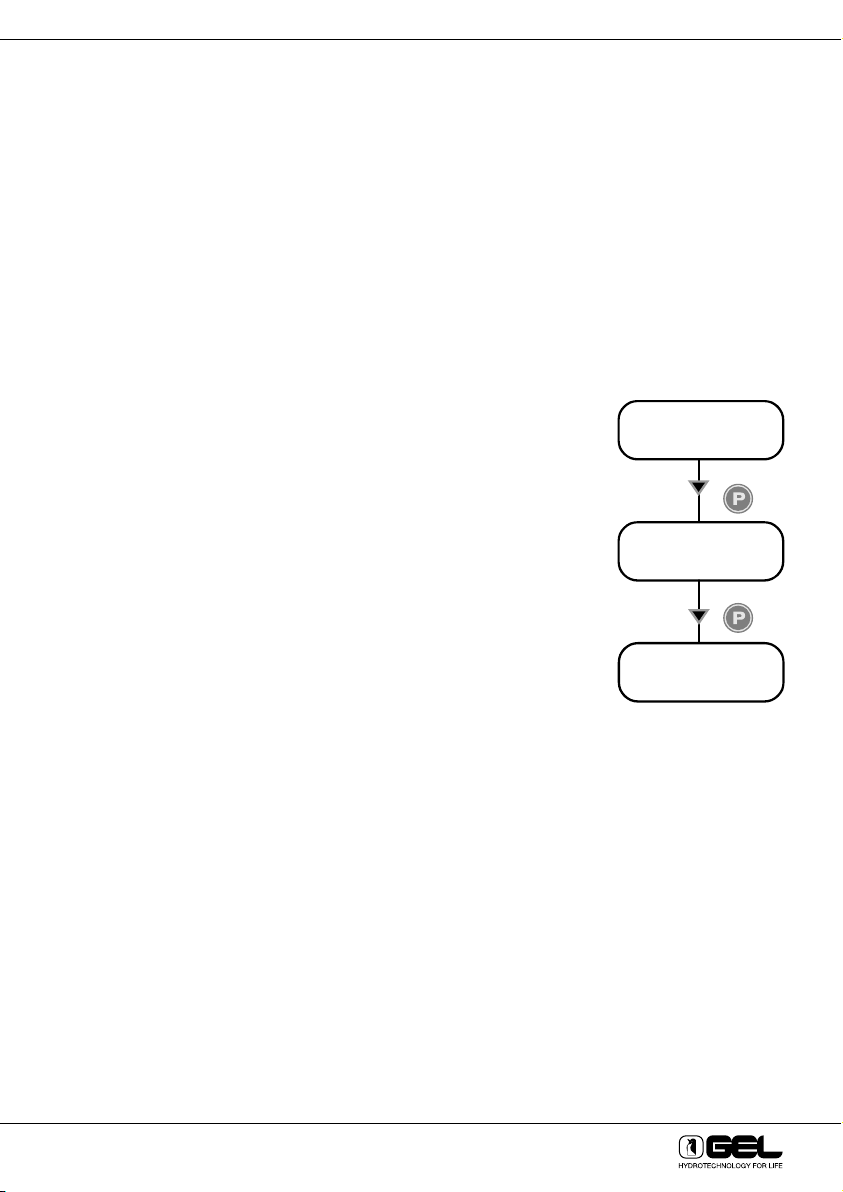

Dopo circa 4 secondi la pompa visualizzerà la schermata della password (fig.2):
Per default la password è “0000”. Per andare avanti premere “P”.
4.1 Salvataggio / Annullamento modifiche / Attivazione modalità di lavoro
Inseriti i dati all’interno di un menu si può procedere con il salvataggio automatico di quest’ultimi premendo
il tasto “P”, oppure annullare le eventuali modifiche premendo il tasto “ESC”.
Per attivare una specifica modalità di lavoro (Constant, Divide, Multiply, PPM, Perc, MLQ, Batch, Volt, mA)
è necessario selezionare una di queste voci e confermare eventuali modifiche tramite il tasto “P”.
Spegnimento / Accensione della pompa
Il tasto “ESC” ha la duplice funzione di annullamento modifiche e accensione/spegnimento della pompa.
Per accendere o spegnere la pompa premere e mantenere premuto questo tasto dalla schermata princi-
pale (fig.1). La pompa visualizzerà:
Per riportare in funzione la pompa premere nuovamente il tasto “ESC” fino al ritorno nella normale
modalità di lavoro
Modo setup Semplificato / Esteso
La pompa visualizza una scelta sulla modalità di accesso quando si sceglie di fare il SETUP.
Se è la prima volta che si programma la pompa selezionare “FULL” come la fig. A premendo “P” per
confermare. In questo modo il menù di programmazione sarà completo di tutte le voci e sarà possibile
selezionare le modalità di lavoro desiderata.
Fig. A Fig. B
In seguito per modificare solamente i parametri relativi alla modalità di programmazione prescelta selezio-
nare “SHORT” premendo “P” per confermare, come in fig. B.
Nota: la voce di menù “SHORT” non è disponibile se è la prima volta che si entra in modalità
programmazione o dopo un reset della pompa.

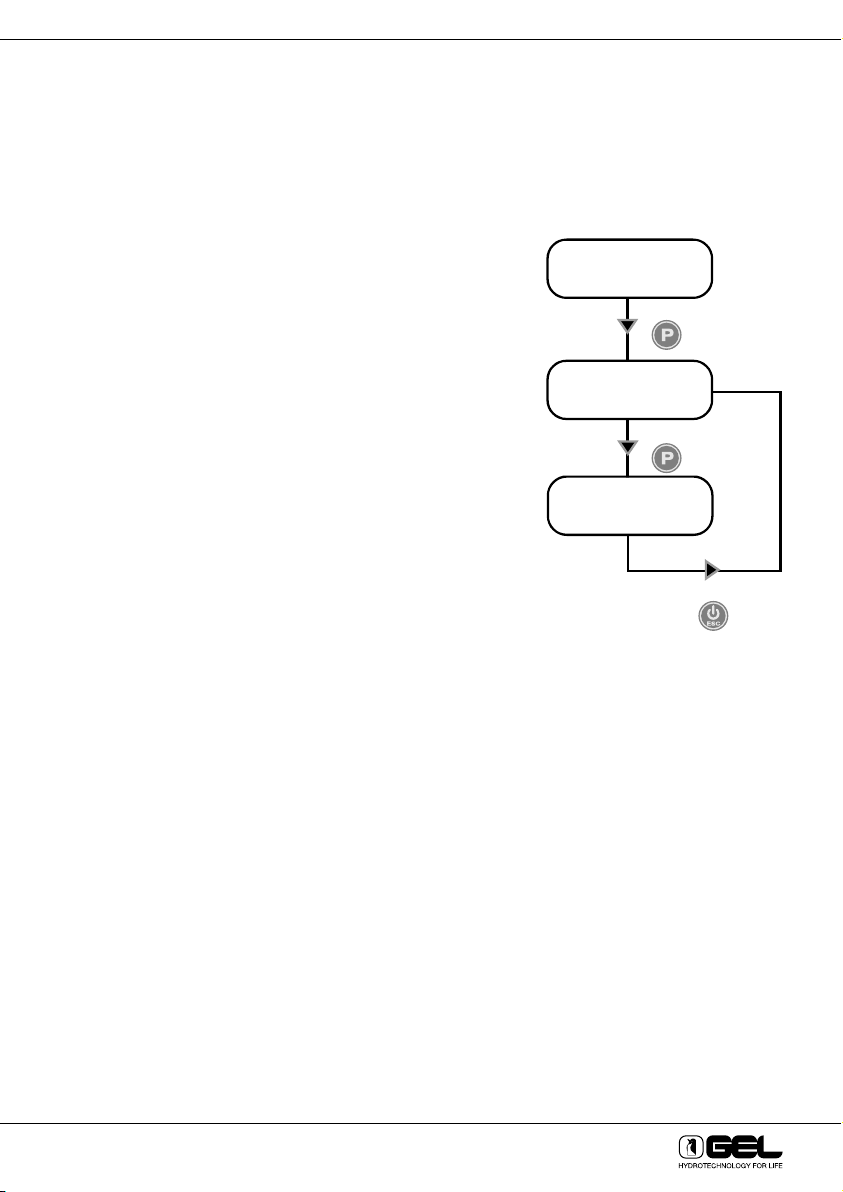

4.2 Procedura Adescamento
ADESCAMENTO
Per l’adescamento della pompa senza venire a contatto con il prodotto chimico seguire la seguente pro-
cedura:
- collegare tutti i tubi in modo corretto (tubo di mandata, aspirazione e scarico);
- aprire la valvola di scarico girando completamente la manopola;
Alimentare la pompa. Dopo una rapida presentazione del modello come in fig.4,
