Artikelnummer: 4000040092
A. Funktion
1. 20 program per dag, 15 konfigurationer med veckoinställningar
2. Nedräkningsperiod, 1 min. till 99 tim. och 59 minuter
3. Slumpfunktion
4. PÅ-/AV-läge och ändring av klockläge
5. Sommartid
6. Den är perfekt för energibesparing och hemsäkerhet. Den är även ett bra val i smarta hem
B. LCD-displayens och knapparnas funktion
Knapp Funktioner
R Tryck för att återställa
Knapp för manuellt PÅ/AV, ändra den aktuella strömstatusen
Kan även rensa och återuppta inställningen vid programmering
PROG Tryck för programinställning/blädda
RND Tryck för att ställa in slumpfunktionen
CD Tryck för att stänga AV nedräkningen
PÅ-/AV-läge och ändra klockans läge
+ Knapp för att justera, tryck för att ställa in sommartid
- Knapp för att justera
Inställning av klocka

C. Användning
1) Inställning av klocka
1. Tryck på för att ställa in klockan. Dagen på LCD-displayen blinkar.
2. Tryck på + eller – för att ställa in rätt dag. Tryck på ” ” för att bekräfta. Timmarna på
LCD-displayen blinkar.
3. Tryck på + eller – för att ställa in rätt timme. Tryck på ” ” för att bekräfta. Minuterna på displayen
blinkar nu.
4. Tryck på + eller – för att välja rätt minut. Tryck på ” ” för att bekräfta och avsluta läget för
inställning av klockan.
2) Inställning av program
När du trycker på ”PROG” i klockläge, aktiveras timerns inställningsläge, där du kan göra 20 inställningar för
PÅ/AV p er d ag. PÅ-/AV-inställningarna kan programmeras enligt dina önskemål från 15 olika
veckoinställningar som listas här:
1. MÅ TI ON TO FR LÖ SÖ
2. MÅ (endast)
3. TI (endast)
4. ON (endast)
5. TO (endast)
6. FR (endast)
7. LÖ (endast)
8. SÖ (endast)
9. MÅ ON FR
10. TI TO LÖ
11. LÖ SÖ
12. MÅ TI ON
13. TO FR LÖ
14. MÅ TI ON TO FR
15. MÅ TI ON TO FR LÖ

Programmering:
:
PROGRAM 1 PÅ:
När du trycker på PROG, blinkar ”1 PÅ” och sedan visas följande åtgärder
a. DAGAR I VECKAN – tryck på knappen ”PROG”. LCD-displayen blinkar med alternativen för
val av veckodag enligt ovan. Tryck på + eller – för att göra ditt val av veckodagar – eller en
individuell dag.
b. TIMME - Tryck på ”PROG” igen. Timmen blinkar nu på LCD-displayen. Tryck på +eller –
för att välja timmarna. Det är en 24-timmars display.
c. MINUT – tryck på ”PROG”. Minuten blinkar nu på LCD-displayen. Tryck på +eller –för
att ställa in minuten. Du har nu valt din första programmerade PÅ-tid.
Upprepa åtgärderna ovan för att ställa in PROGRAM 1 AV och andra program.
OBS:
Om ingen aktivitet sker (knapptryckningar) under 10 sekunder vid programmering avslutar
timern automatiskt inställningsläget. Eller så kan du trycka på för att avsluta
inställningen.
För att valen ska gå snabbare kan du trycka på och hålla knappen +eller –intryckt.
I ”PROG” -läge är alla andra inställningar inaktiverade.
Vid inställning kan du använda någon av de fyra små knapparna i hörnen för att
rensa/återuppta din aktuella programinställning
Om timern är aktiv vid din timerinställning, visas en ” ”-symbol på LCD-displayen
3) Slumpinställning
1. Tryck på knappen ”RND” i klockläge för att aktivera slumpfunktionen. Symbolen ” ” visas på
LCD-displayen. Din timer är nu inställd för att slå PÅ/AV enligt ett slumpmässigt mönster.
2. Funktionen möjliggör en slumpmässig PÅ och AV mellan 18:00 och 06:00 nästa dag. AV-perioden är
26–42 minuter. Och PÅ-perioden kommer att vara 10–26 minuter slumpmässigt
OBS:
I läget ” ” är alla andra inställningar inaktiverade.
Detta upprepas dagligen.

4) Inställning för nedräkning
1. Tryck på knappen ”CD” i klockläge för att ställa in nedräkningen och minuterna blinkar på
LCD-displayen. Tryck på knappen +eller –för att öka eller minska valen för nedräkningstimern.
2. Tryck på knappen ”CD” igen. Timmen blinkar på LCD-displayen. Tryck på knappen +eller –för att
öka eller minska valen för nedräkningstimern.
3. Tryck på knappen ”CD” igen för att avsluta nedräkningsinställningen och starta
nedräkningsfunktionen. Symbolen blinkar på LCD-displayen. Dina enheter ringer när tiden har
räknats ned och symbolen försvinner.
4. Tryck på ”CD” för att pausa nedräkningen. Symbolen slutar att blinka tills du trycker på CD
igen för att fortsätta nedräkningen.
OBS:
1. Nedräkning: från minst 1 minut till maximalt 99 timmar och 59 minuter.
2. I ”CD”-läge är alla andra inställningar inaktiverade.。
3. När nedräkningen är slutförd, försvinner symbolen från LDC-displayen och strömstatus
visar AV. Du kan trycka på knappen (eller någon av de fyra små knapparna i hörnen) för att
avsluta nedräkningen manuellt och gå tillbaka till klockläge.
5) PÅ/AV-läge och ändring av funktionsläge
Tryck på knappen för att ändra det manuella PÅ/AV- och klockläget. Produktens
standardinställning är klockläge.
Tryck på knappen en gång för att ändra timern till manuellt läge för PÅ/AV. PÅ eller AV visas
på LCD-displayen i enlighet med aktuell status och ingen klocka visas. Tryck på knappen (eller
någon av de fyra små knapparna i hörnen) för att aktivera ENDAST manuellt PÅ/AV-läge . Tryck på
igen för att återgå till klockläge. Om du vill ändra till timerläge, trycker du på ”PROG”. Om du
vill ha slumpläge, trycker du på ”RND” för att aktivera.
Klockläge Timerläge

Slumpläge Nedräkningsläge
Bilderna ovan visar de olika funktionslägena
Bilderna ovan: LCD-displayen är i manuellt PÅ/AV-läge.
6) Inställning av sommartid
Tryck på ”+” för att slå på eller av läget för sommartid
LCD-displayen visar om sommartid är aktiverat.
7) ÅTERSTÄLLNING
Om timern inte fungerar, eller om du behöver ta bort de ursprungliga inställningarna, trycker du på och
håller knappen Rintryckt för att fabriksinställningsläget ska visas enligt nedan:
D. Specifikationer
1. Märkspänning: 230 VAC, 50 Hz, 8 A,
2. Resistiv last: Max. 1800 W
3. Intervall vid tidsinställning: 1 minut
4. Batteri: LR44, 1,5 VDC, 2 st.

E. Varningar
1. Enheter som ska anslutas till timern FÅR INTE överskrida de spänningar och frekvenser som anges
i ”Specifikationer”.
2. Se till att anslutningen mellan timern och den elektriska apparaten är god.
3. Byt batteri om LCD-displayen inte visar någonting

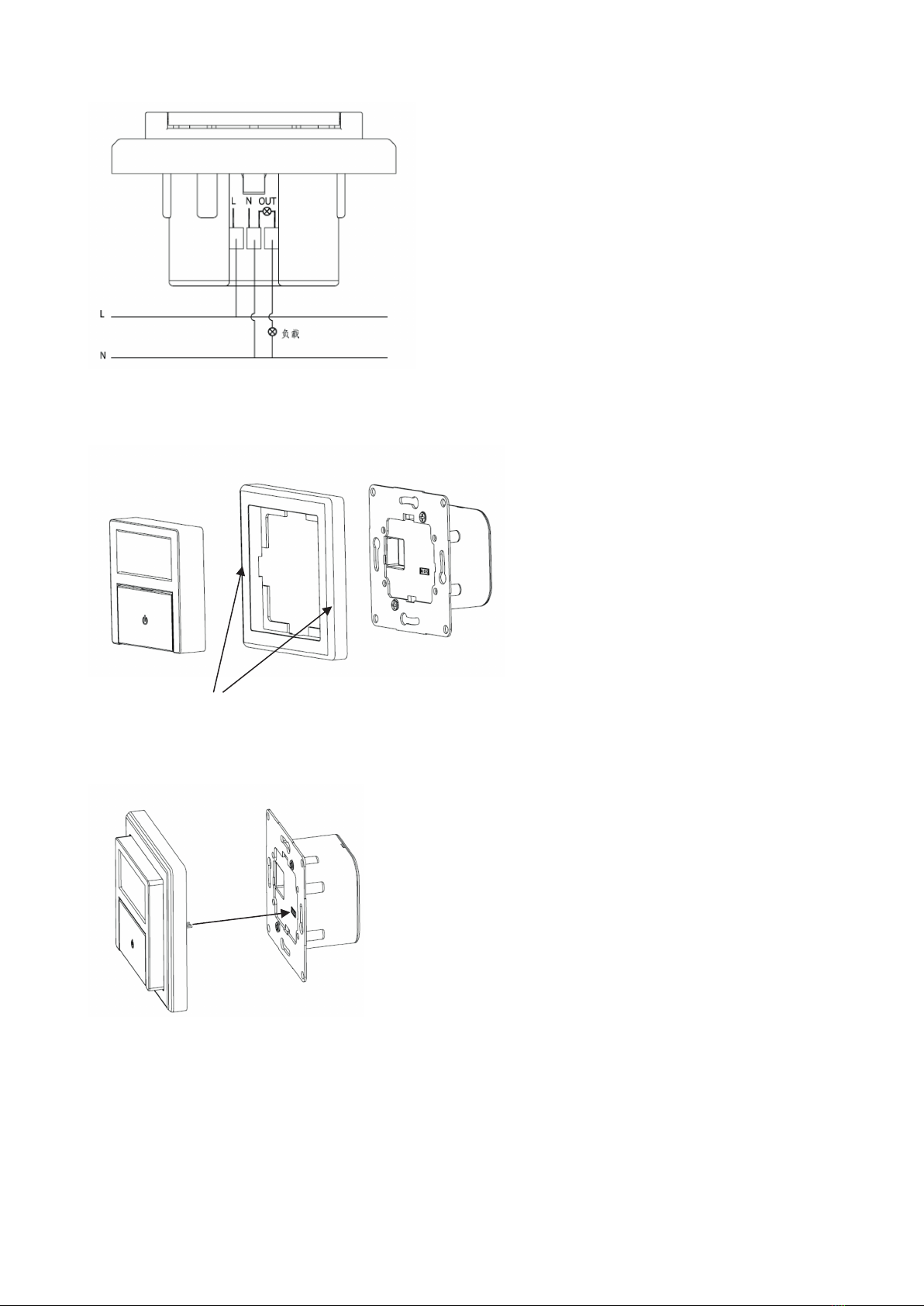

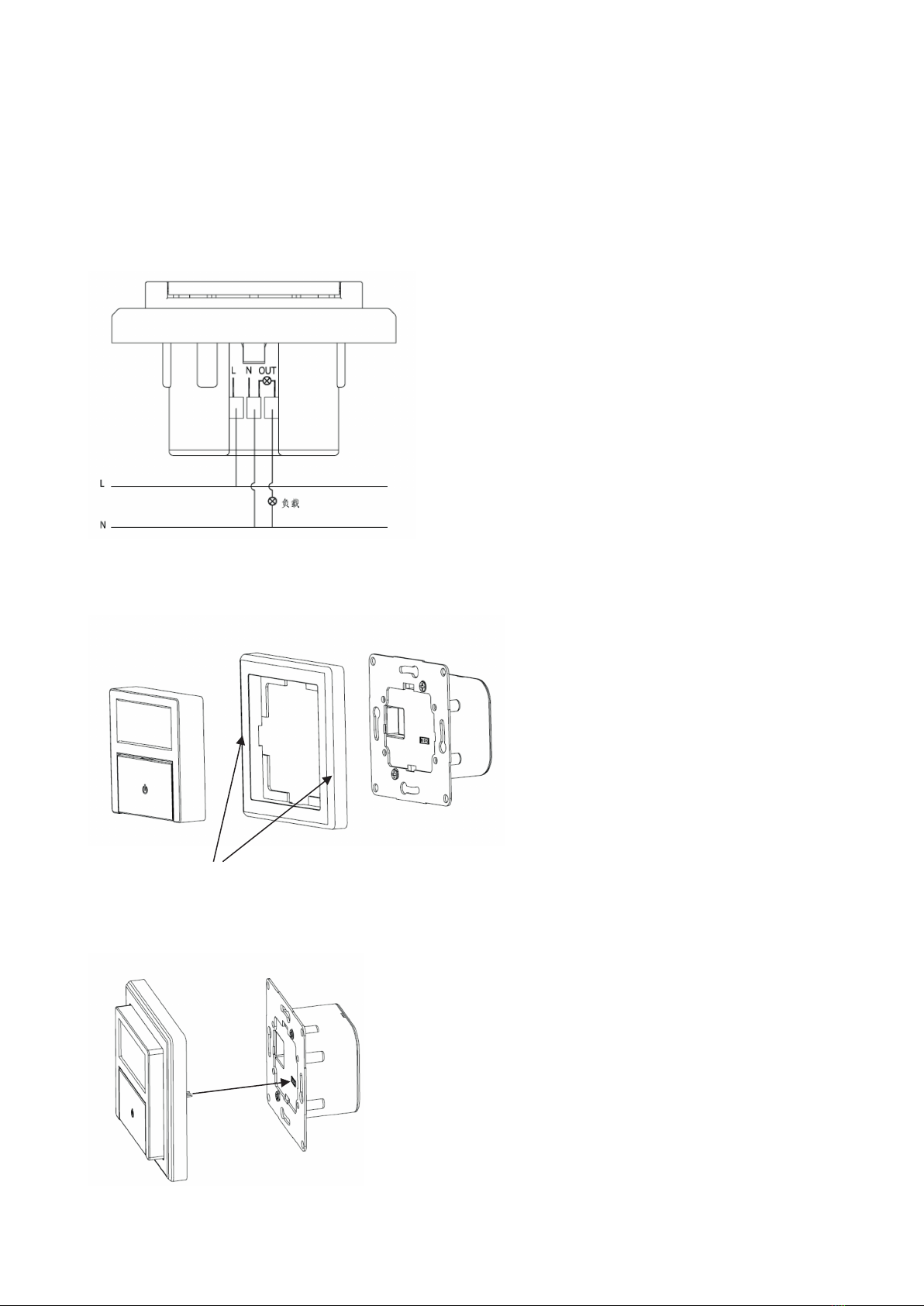

F. Kopplingsschema
G. Demontering
Lossa ramen och dra ut den
H. Montering
Sätt ihop driftpanelen och ramen.
Sikta in stiftet mot modulens hål och tryck sedan in

I. Byte av batteri
Placera det nya batteriet här, var uppmärksam på polariteten
J. Avfallshantera batterierna på ett miljövänligt sätt och i enlighet med rådande regler.
1) Sätt i batterierna korrekt i enlighet med polariteten (+ och -) anslutet till batteriet och enheten som såsom
visas.
2) Ladda ur batterierna helt genom att använda apparaten tills den stängs av.
3) Ta ur batteriet ur enheten.
4) Avfallshantera batterierna på en återvinningscentral för kemiskt avfall.
Montering av elkomponenter på sladd/kabel samt utbyte av befintlig strömbr./väggutt. får utföras av
person med nödig kännedom. Felaktig montering medför livsfara och ev. brand. Felaktig montering av gul/
grön skyddsledare kan medföra att produkten blir strömförande.
All nyinstallation/utökning får endast utföras av behörig el-installatör.

I
I
n
n
s
s
t
t
r
r
u
u
k
k
s
s
j
j
o
o
n
n
s
s
h
h
å
å
n
n
d
d
b
b
o
o
k
k
f
f
o
o
r
r
v
v
e
e
g
g
g
g
f
f
e
e
s
s
t
t
e
e
t
t
d
d
i
i
g
g
i
i
t
t
a
a
l
l
t
t
i
i
m
m
e
e
r
r
Element nr.: 4000040092
A. Funksjon
1. 20 programmer per dag, 15 konfigurasjoner for ukentlige innstillinger
2. Nedtellingsperiode 1 minutt til 99 timer og 59 minutter
3. Tilfeldig-funksjon
4. Endre AV/PÅ-modus og klokkemodus
5. Sommertid
6. Ideelt for energisparing og bruk i hjemmet, og et godt valg for smarthjem
B. Funksjonene til LCD-skjermen og knappene
Knapp Funksjoner
R Trykk for å nullstille
Manuell AV/PÅ-knapp, endre av/på-status
Brukes også til å fjerne og gjenoppta innstillinger under programmering
PROG Trykk for å programmere innstilling / søke
RND Trykk for å stille tilfeldig-funksjon
CD Trykk for å skru AV nedtelling
Endre AV/PÅ-modus og klokkemodus
+ Justeringsknapp, trykk for å stille sommertid
- Justeringsknapp
Klokkeinnstilling

C. Bruksprosedyre
1) Klokkeinnstilling
1. Trykk på for å stille klokken. Dagen blinker på LCD-skjermen.
2. Trykk på + eller – for å stille dager. Trykk på for å bekrefte. Timene blinker på LCD-skjermen.
3. Trykk på + eller – for å stille timer. Trykk på for å bekrefte. Minutter blinker på skjermen.
4. Trykk på + eller – for å stille minutter. Trykk på for å bekrefte og avslutte klokkeinnstillingen.
2) Programmering
Når du trykker på PROG i klokkemodus, starter timeren innstillingsmodus for tidsstyringen, hvor du finner
opptil 20 AV/PÅ-innstillinger per dag. AV/PÅ-innstillingene kan programmeres etter ønske med 15 forskjellige
ukentlige innstillinger, som vist her:
1. MO TU WE TH FR SA SU
2. MO (Only)
3. TU (Only)
4. WE (Only)
5. TH (Only)
6. FR (Only)
7. SA (Only)
8. SU (Only)
9. MO WE FR
10. TU TH SA
11. SA SU
12. MO TU WE
13. TH FR SA
14. MO TU WE TH FR
15. MO TU WE TH FR SA

Programmeringsprosedyre:
:
PROGRAM 1 PÅ:
Når du trykker på PROG, blinker «1 ON» på skjermen og går så til følgende operasjoner.
a. UKEDAGER – Trykk på PROG. De ovennevnte ukedagsalternativene blinker på skjermen.
Trykk på + eller – for å velge sett med ukedager – eller enkeltdager.
b. TIMER – Trykk på PROG igjen. Timene blinker på LCD-skjermen. Trykk på +eller –for å
velge timer. Det brukes 24-timers visning.
c. MINUTTER – Trykk på PROG igjen. Minuttene blinker på LCD-skjermen. Trykk på +
eller –for å stille minutter. Du har nå valgt den første programmerte PÅ-tiden.
Gjenta prosedyren over for å stille PROGRAM 1 AV og andre programmer.
MERK:
Hvis det under programmering ikke skjer noen aktivitet (trykkes på knapper) på ti minutter,
avslutter timeren innstillingsmodusen automatisk. Du kan også trykke på for å lukke
innstillingene.
Hvis du vil søke fortere, kan du holde inne +eller –.
Når du er i PROG-modus, er andre innstillinger deaktivert.
Under innstillingen kan du bruke en av de fire små knappene i hjørnet for å
tømme/gjenoppta den valgte programinnstillingen.
Hvis det oppstår tidsavbrudd under innstilling av timeren, vises en -logo på
LCD-skjermen.
3) Tilfeldig-innstilling
1. I klokkemodus, trykk på RND for å aktivere tilfeldig-funksjonen. -logoen vises på
LCD-skjermen. Timeren er nå stilt til tilfeldig AV/PÅ.
2. Denne funksjonen skrur enheten på ved tilfeldige tidspunkter mellom kl. 18:00 og 06:00 neste dag.
AV-perioden er 26-42 minutter, og PÅ-perioden er 10–26 minutter, tilfeldig valgt.
MERK:
I -modus er andre innstillinger deaktivert.
Det gjentas daglig.
4) Innstilling for nedtelling

1. I klokkemodus, trykk på CD for å stille nedtellingen. Minuttene blinker på LCD-skjermen. Trykk på +
eller –for å øke eller redusere innstillingen for nedtellingstidsstyring.
2. Trykk på CD igjen. Timer blinker på LCD-skjermen.Trykk på +eller –for å øke eller redusere
innstillingen for nedtellingstidsstyring.
3. Trykk på ‘CD’ igjen for å avslutte innstillingen av nedtellingen og starte selve nedtellingen.
-logoen blinker på LCD-skjermen. Enheten skrus av når nedtellingen er ferdig og -logoen
forsvinner.
4. For å pause nedtellingen, trykk på CD. -logoen slutter å blinke inntil du trykker på CD igjen for
å fortsette nedtellingen.
MERK:
1. Nedtelling: fra minst 1 minutt til maks 99 timer og 59 minutter.
2. I CD-modus er andre innstillinger deaktivert.。
3. Når nedtellingen er ferdig, forsvinner -logen fra LCD-skjermen og OFF vises. Du kan trykke
på -knappen (eller en av de fire små knappen i hjørnet) for å skru av nedtellingen manuelt og
gå tilbake til klokkemodus.
5) Endre AV/PÅ-modus og funksjonsmodus
Trykk på for å endre manuell AV/PÅ-modus og klokkemodus. Som standard er produktet satt
til klokkemodus.
Trykk på én gang. Timeren bytter til manuell AV/PÅ-modus, ON eller OFF vises på
LCD-skjermen avhengig av gjeldende status, og klokken vises ikke.Trykk på -knappen (eller en av
de fire små knappene i hjørnet) for å skru AV/PÅ manuelt. Trykk på igjen, for å returnere til
klokkemodus. Hvis du vil endre til timermodus, trykk på PROG. Hvis du vil bruke tilfeldig-modus, trykk
på RND for å aktivere.
Klokkemodus Timermodus

Tilfeldig-modus Nedtellingsmodus
Bildene over viser de forskjellige funksjonsmodusene
Bildene over: LCD-skjermen i manuell AV/PÅ-modus.
6) Innstilling for sommertid
I klokkemodus, trykk på + for å skru sommertid av eller på.
LCD-skjermen viser ikonet hvis sommertid er aktivert.
7) TILBAKESTILL
Når timeren er ødelagt, eller du må fullstendig fjerne de opprinnelige innstillingene, hold inne Rinntil
standard fabrikkinnstillinger vises, som nedenfor:
D. Spesifikasjoner
1. Effekt: 230V~, 50Hz, 8A,
2. Impedansbelastning: Maks 1800 W
3. Innstilling for tidsstyringsintervall: 1 minutt
4. Batteri: LR44, 1,5 VDC, 2 stykk
E. Merknader
1. Enhetene som skal kobles til timeren MÅ IKKE overskride grensene for spenning og frekvens som angis
under spesifikasjoner.
2. Sørg for at det er god forbindelse mellom elektriske apparater og timeren.
3. Hvis LCD-skjermen er blank, må batteriet byttes

F. Ledningsoversikt
G. Demontering
Hold rammen og trekk ut
H. Montering
Sett sammen frontpanelet og rammen.
Sikt inn pinnen på hullet i modulen, og trykk inn.

I. Bytte batteri
Bytt batteriet her. Følg med på polariteten.
J. Batterier må avhendes på en miljøvennlig måte og i samsvar med gjeldende regler.
1) Sett inn batteriene med riktig polaritet (+ og –) tilpasset batteriet og enheten det gjelder.
2) Lad batteriet helt ut ved å brukes i apparatet til det er tomt.
3) Ta ut batteriet av enheten.
4) Kast batteriene på en miljøstasjon eller annen godkjent mottaksløsning.
Kan kun installeres av registrert installatør. Untalt montering av plugger,skjøtekontakter, grenuttag,
ledningsbryter, lampehold under 25A. Feil montering medfører livsfare!

K
K
ä
ä
y
y
t
t
t
t
ö
ö
o
o
h
h
j
j
e
e
d
d
i
i
g
g
i
i
t
t
a
a
a
a
l
l
i
i
s
s
e
e
l
l
l
l
e
e
u
u
p
p
p
p
o
o
a
a
s
s
e
e
n
n
n
n
e
e
t
t
t
t
a
a
v
v
a
a
l
l
l
l
e
e
a
a
j
j
a
a
s
s
t
t
i
i
m
m
e
e
l
l
l
l
e
e
Tuotenro: 4000040092
A. Toiminto
1. 20 ohjelmaa vuorokaudessa, 15 viikkoasetusten määritystä
2. Lähtölaskentajakso, 1 minuutista 99 tuntiin ja 59 minuuttiin
3. Satunnainen toiminto
4. Päälle / pois päältä -tila ja kellonaikatila
5. Kesäaika
6. Ihanteellinen energiansäästöön ja kodin turvallisuustarkoituksiin. Loistava valinta myös älykotiin.
B. LCD-näytön ja syöttöpainikkeiden toiminta
Näppäin Toiminnot
R Painamalla nollaat asetukset
Manuaalinen päälle / pois päältä -
painike, nykyisen virtatilan
vaihtaminen
Asetusten tyhjentäminen ja palauttaminen ohjelmoinnin aikana
PROG Painamalla ohjelmoit asetuksen / selaat
RND Painamalla asetat satunnaisen toiminnon
CD Painamalla kytket lähtölaskennan pois päältä
Päälle / pois päältä -tila ja kellonajan muuttaminen
+ Säätöpainike, painamalla asetat kesäajan
-
Säätöpainike
Kellon asetus

C. Toimintamenettely
1) Kellon asetus
1. Aseta kellonaika painamalla . Päivä vilkkuu LCD-näytössä.
2. Aseta päivä painamalla + tai –. Vahvista painamalla ” ”. Tunnit vilkkuvat LCD-näytössä.
3. Aseta tunnit painamalla + tai –. Vahvista painamalla ” ”. Nyt vilkkuu minuuttinäyttö.
4. Valitse minuutit painamalla + tai –. Vahvista ja poistu kellonajan asetustilasta painamalla ” ”.
2) Ohjelman ohjelmoiminen
Painamalla ”PROG”-painiketta kellonaikatilassa ajastin siirtyy kellonajan asetustilaan, jossa voidaan asettaa
20 päälle-/poiskytkentäasetusta päivää kohti. Päälle / pois päältä -asetukset voidaan ohjelmoida valinnan
mukaan 15 erilaiseksi viikkoasetukseksi, jotka on lueteltu seuraavassa:
1. MA TI KE TO PE LA SU
2. MA (vain)
3. TI (vain)
4. KE (vain)
5. TO (vain)
6. PE (vain)
7. LA (vain)
8. SU (vain)
9. MA KE PE
10. TI TO LA
11. LA SU
12. MA TI KE
13. TO PE LA
14. MA TI KE TO PE
15. MA TI KE TO PE LA

Ohjelmointimenettely:
:
OHJELMA 1 PÄÄLLE:
Kun painat PROG, ”1 ON” vilkkuu ja voit siirtyä seuraaviin vaiheisiin
a. VIIKONPÄIVÄ – paina ”PROG”-painiketta. LCD-näytössä vilkkuvat viikonpäivät yllä olevien
vaihtoehtojen mukaisesti. Valitse viikonpäivät tai yksittäinen päivä painamalla + tai –.
b. TUNNIT – paina uudelleen ”PROG”. LCD-näytössä vilkkuvat nyt tunnit. Valitse tunnit
painamalla +tai –. Näytössä on 24 tunnin kellonaika.
c. MINUUTIT – paina ”PROG”. LCD-näytössä vilkkuvat nyt minuutit. Aseta minuutit
painamalla +tai –. Olet nyt valinnut ensimmäisen ohjelman päällekytkeytymisajan.
Toista edellä olevat vaiheet asettaaksesi OHJELMAN 1 poiskytkeytymisajan ja muut ohjelmat.
HUOMAUTUS:
Jos ohjelmoinnin aikana ei tehdä mitään toimintoa (painiketta ei paineta) 10 sekunnin
aikana, ajastin palaa automaattisesti kellonaikatilaan. Voit poistua asetuksista myös
painamalla .
Valinta vaihtuu nopeammin, jos painikkeita +tai –pidetään painettuina.
Muut asetukset eivät ole käytettävissä, kun ”PROG”-tila on valittuna.
Nykyisen ohjelma-asetuksen voi poistaa/palauttaa painamalla jotain neljästä pienestä
kulmapainikkeesta ohjelmoinnin aikana.
Jos ajastin on käynnissä ajastusasetuksessa, LCD-näyttöön ilmestyy ” ”-kuvake
3) Satunnainen asetus
1. Aktivoi satunnainen toiminto päälle kellonaikatilassa painamalla painiketta ”RND”. ” ”-kuvake
ilmestyy LCD-näyttöön. Ajastin on nyt asetettu kytkemään päälle / pois päältä satunnaisesti.
2. Toiminto sallii satunnaisen kytkennän päälle ja pois päältä klo 18.00–6.00 välisenä aikana. Pois
päältä -jakso kestää 26–42 minuuttia ja päällä-jakso 10–26 minuuttia satunnaisesti.
HUOMAUTUS:
Muut asetukset eivät ole käytettävissä, kun ” ”-tila on valittuna.
Tila toistuu päivittäin.
4) Lähtölaskenta-asetus

1. Aktivoi lähtölaskenta-asetus painamalla kellonaikatilassa painiketta ”CD”. Minuutit alkavat vilkkua
LCD-näytössä. Voit lisätä tai vähentää lähtölaskenta-aikaa painamalla painiketta +tai –.
2. Kun painat ”CD”-painiketta uudelleen, tunnit alkavat vilkkua LCD-näytössä. Voit lisätä tai vähentää
lähtölaskenta-aikaa painamalla painiketta +tai –.
3. Poistut lähtölaskennan asetustilasta ja käynnistät lähtölaskentatoiminnon painamalla ”CD”-painiketta
uudelleen. -kuvake vilkkuu LCD-näytössä. Kun valittu aika on kulunut umpeen, laitteesi
sammuu ja -kuvake häviää.
4. Voit keskeyttää lähtölaskennan painamalla ”CD”, jolloin -kuvake lakkaa vilkkumasta. Voit
jatkaa lähtölaskentaa painamalla CD uudelleen.
HUOMAUTUS:
1. Lähtölaskenta: vähintään 1 minuutti ja enintään 99 tuntia ja 59 minuuttia.
2. Muut asetukset eivät ole käytettävissä, kun ”CD”-tila on valittuna.。
3. Kun lähtölaskenta-aika on kulunut umpeen, -kuvake häviää LCD-näytöstä ja virta on pois
päältä. Voit lopettaa lähtölaskennan manuaalisesti ja palata kellonaikatilaan painamalla
-painiketta (tai jotain neljästä pienestä kulmapainikkeesta).
5) Päällä / pois päältä -tila ja toimintatilan muuttaminen
Vaihda päällä / pois päältä -tilojen ja kellonaikatilan välillä manuaalisesti painamalla
-painiketta. Tuotteen oletusasetus on kellonaikatila.
Painamalla yhden kerran -painiketta ajastin vaihtaa manuaalisesti tilojen päällä / pois päältä
välillä, LCD-näytössä näkyy vastaavasti ON tai OFF, kellonaikaa ei näytetä. Paina -painiketta (tai
jotain neljästä pienestä kulmapainikkeesta) kytkeäksesi päälle / pois päältä VAIN manuaalisesti. Paina
uudelleen palataksesi kellonaikatilaan. Jos haluat vaihtaa ajastintilaan, paina ”PROG”. J o s
haluat satunnaiseen tilaan, aktivoi se painamalla ”RND”.
Kellonaikatila Ajastintila

Satunnainen tila Lähtölaskentatila
Yllä olevat kuvat näyttävät erilaiset toimintatilat
Yllä olevat kuvat: LCD-näyttö manuaalisessa päälle / pois päältä -tilassa.
6) Kesäajan asettaminen
Kytke kesäaika päälle tai pois päältä painamalla kellonaikatilassa painiketta ”+”
LCD-näytössä näkyy -kuvake, jos kesäaika on aktivoitu.
7) NOLLAUS
Kun ajastimessa on toimintahäiriö tai haluat täysin poistaa alkuperäiset asetukset, pidä R-painiketta
painettuna päästäksesi tehdasasetusten tilaan, kuten seuraavassa:
D. Tekniset tiedot
1. Nimellisteho: 230 V~, 50 Hz, 8 A,
2. Resistiivinen kuorma: 1800 W maks.
3. Ajastimen asetusväli: 1 minuutti
4. Paristo: LR44, 1,5 V DC, 2 kpl,
E. Huomio
1. Ajastimeen kytkettävät laitteet EIVÄT SAA ylittää kohdan ”Tekniset tiedot” jännite- ja taajuusluokituksia.
2. Varmista, että sähkölaitteet on liitetty kunnolla ajastimeen.
3. Jos LCD ei näytä mitään, vaihda paristo

F. Johdotuskaavio
G. Purkaminen
Tartu kehykseen ja vedä irti
H. Kokoaminen
Yhdistä käyttöpaneeli ja kehys yhteen.
Kohdista tappi moduulin reikään ja paina kiinni.
Table of contents
Languages:
