Gessi 32971 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
Art. 32971
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!! PLEASETAKE NOTICE THAT heavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUS VOUSPRIONS DETENIR COMPTEQUE lemanuel d’instructionsdoit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTAQUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
que ser leído con cuidado antes de la instalación y que hay que cumplir adecuadamente con los
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers. The
warrantydoesnotcovertheclaimonthisproductresulting from lter taps not beinginstalledinthemain
water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S LIMITED
WARRANTY”.
Avant l’installation et la mise en fonction
Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationdumélangeur,defaçon
qu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieurdestubes.
Atraverslestuyauteriesquinesontpasbienrincéesouàtraversl’installationhydriquegénérale,descorps
étrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjointsàanneau.Danslebutdegarantir
unelongueduréeduproduit,instaurelesrobinetssouslavabomunisdultreetnettoie-lesrégulièrement.
Lagarantienecouvrepaslesmauvaisfonctionnementsdeceproduitdanslecasoùlesrobinetsltresne
soient pas installés au réseau hydraulique central ou bien qu’ils soient installés avant les tubes d’alimentation
du robinet. Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Lostubosdealimentacióntienenqueserenjuagadosafondoantesdelainstalacióndelmezclador
demaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlostubos.Através
detuberíanobienenjuagadaodelaredhídricaengeneral,enelmezcladorpuedenentrarcuerposextraños
capaces de dañar los empaques/anillos de cierre. Para garantizar un plazo largo de vida del producto,
instalenlasllavesdepasoconltrodebajodellavaboylímpienlasperiódicamente.
Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelltrodelosgrifos,elcualnose
instalòenelsistemahídricoprincipaloquenoseinstalòantesdeltuboexibledesuministrodelgrifo.Mirar
los“LIMITESDEGARANTIADELPRODUCTOR”.

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
- Installation tools
- Outils nécessaires pour l’installation
- Herramienta necesaria para la instalación
3/8”
[10 mm]
1/16”
[2 mm]
1/8”
[2,5 mm]

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
A
B
C D
E
F
Package content:
A-ConnectionG1/2”+wallflange
B-Wallfastening
C - Adhesive gasket
D - Plate with supply nozzles
E - Plate fastening screws
F - Finish plate
Contenu de l’emballage:
A-RaccordG1/2”+bridemurale
B - Fixation murale
C - Gaine adhésive
D - Plaque avec buses de débit
E - Vis de fixation plaque
F - Plaque en finition
Contenido del embalaje:
A-ConexiónG1/2”+bridadepared
B-Fijacióndepared
C - Junta adhesiva
D - Placa con boquillas de erogación
E-Tornillosdefijaciónplancha
F - Placa de acabado

8

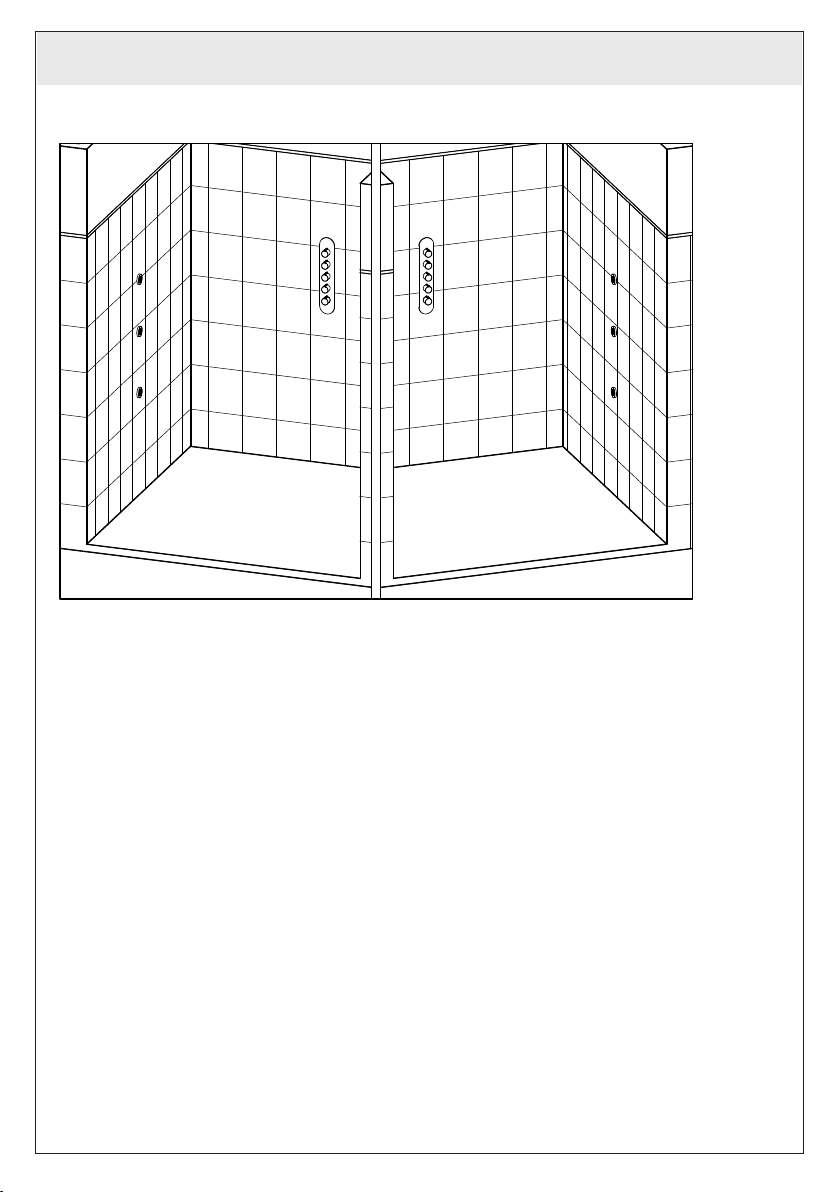

SYSTEM TYPOLOGIES - TYPAGES DE SYSTÉME -
TIPOLOGIAS DE INSTALACIÓN
1°
2°
WARNING: we recommend installing the control beside
the lateral heads for easier positioning in the wall of
system pipes.
ATTENTION: on conseille l’installation de la commande
à côté des pommes latérales pour un positionnement
plus pratique dans le mur des tuyaux du système.
CUIDADO: les aconsejamos la instalación del mando
al lado de los chorros laterales para un posicionamiento
más cómodo de los tubos de instalación en la pared.

9
SYSTEM TYPOLOGIES - TYPAGES DE SYSTÉME -
TIPOLOGIAS DE INSTALACIÓN
3°

10
INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION
- INDICACIONES PARA LA INSTALACIÓN
H h1 h2 h3
59-1/16”
[1500mm]
22-13/16”
[580mm]
36-1/4”
[920mm]
47-5/8”
[1210mm]
63”
[1600mm]
24”
[610mm]
38-9/16”
[980mm]
50-13/16”
[1290mm]
66-15/16”
[1700mm]
25-9/16”
[650mm]
40-15/16”
[1040mm]
23-15/16”
[1370mm]
70-7/8”
[1800mm]
27-3/16”
[690mm]
43-5/16”
[1100mm]
57-1/16”
[1450mm]
74-13/16”
[1900mm]
28-3/4”
[730mm]
45-11/16”
[1160mm]
60-1/4”
[1530mm]

11
INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION
- INDICACIONES PARA LA INSTALACIÓN
WARNING: sizes guaranteed at the minimum pressure of 3 Bar
ATTENTION: mesures garanties à la pression minimum de 3 Bar
CUIDADO: medidas garantidas con presión mínima de 3 Bar

12

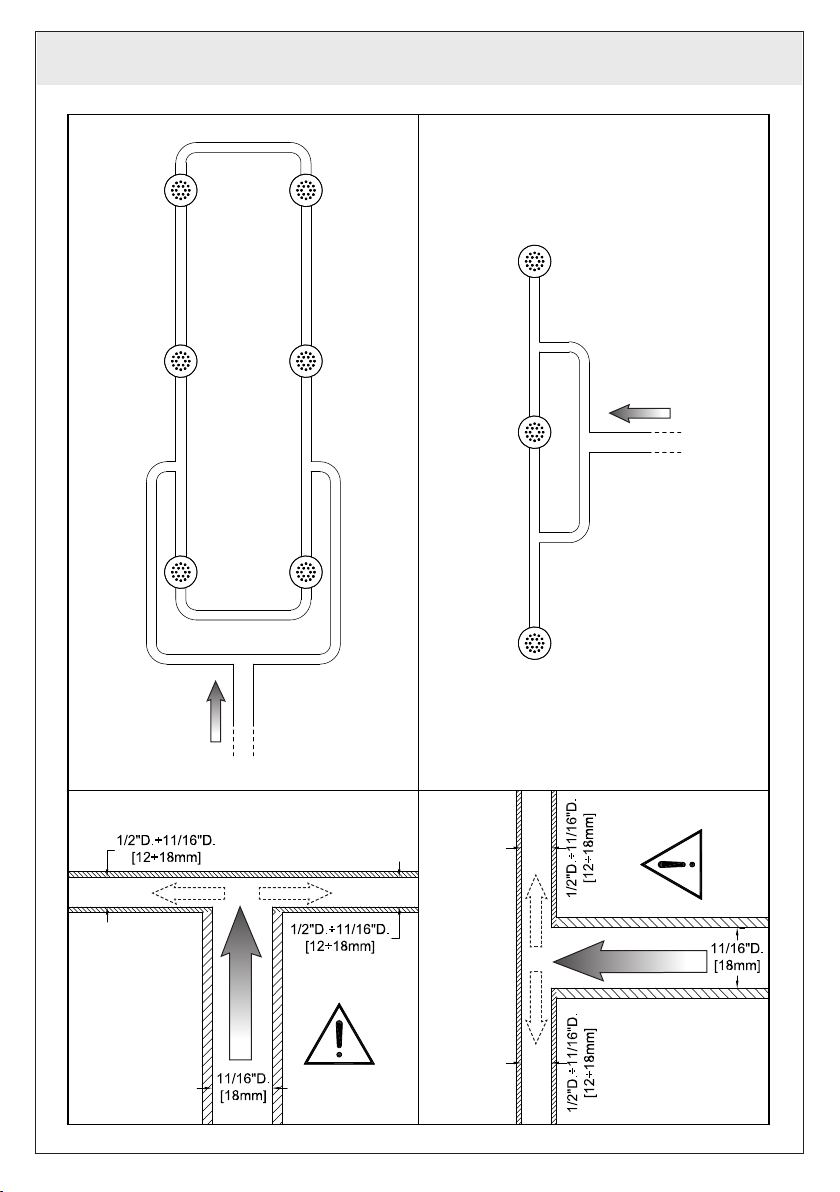

INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION
- INDICACIONES PARA LA INSTALACIÓN
INLET
INLET
INLET
INLET

13
INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION
- INDICACIONES PARA LA INSTALACIÓN
IMPORTANT: The supply pipe, placed inside the wall, should have an internal threading G1/2” for a
minimumlengthof30mmnecessarytoguaranteeapropercouplingwiththeG1/2”jointcontainedinthe
package.
IMPORTANT:Letubed’alimentation,situéàl’intérieurdumur,devraavoirunletageinterneG1/2”pour
unelongueurminimumde30mmnécessaireàgarantirunaccouplementcorrectavecleraccordG1/2”
contenu dans l’emballage.
IMPORTANTE:Eltubodealimentación,alojadoalinteriordelapared,deberáteneruna roscainterna
G1/2”delargomínimode30mmnecesariaparaaseguraruncorrectoacoplamientoconlauniónG1/2”
incluidaenelembalaje.

14
INDICATIONS FOR THE INSTALLATION - INDICATIONS POUR L’INSTALLATION
- INDICACIONES PARA LA INSTALACIÓN
CASE 1:Thesupplypipecanbeinstalledsothatitsendendsushwiththetiledwall.
CASE 2:Thesupplypipecanbeinstalledsothatitsendendsat10mmMAXfromthetiledwall.
CAS 1:Letubed’alimentationpeutêtreinstallédesortequel’extrémitédecelui-citermineaurasdumur
carrelé.
CAS 2:Letubed’alimentationpeutêtreinstallédesortequel’extrémitédecelui-citermineà10mmMAX
du mur carrelé.
CASO 1: Eel tubo de alimentación puede ser instalado de manera que su extremidad quede alineada a
la pared de baldosas.
CASO 2:Eltubodealimentaciónpuedeserinstaladodemaneraquesuextremidadseencuentrea10mm
MÁX de la pared de baldosas.
CASE 1 CASE 2
Tiled surface
Surface carrelée
Supercie con baldosas
Tiled surface
Surface carrelée
Supercie con baldosas

15
INSTALLATION - INSTALLATION - INSTALACIÓN
OK!
G 1/2”
NO!
Fig. 2
Fig. 1
Fig. 3
A
3/8”
[10 mm]
3/8”
[10 mm]

16
INSTALLATION - INSTALLATION - INSTALACIÓN

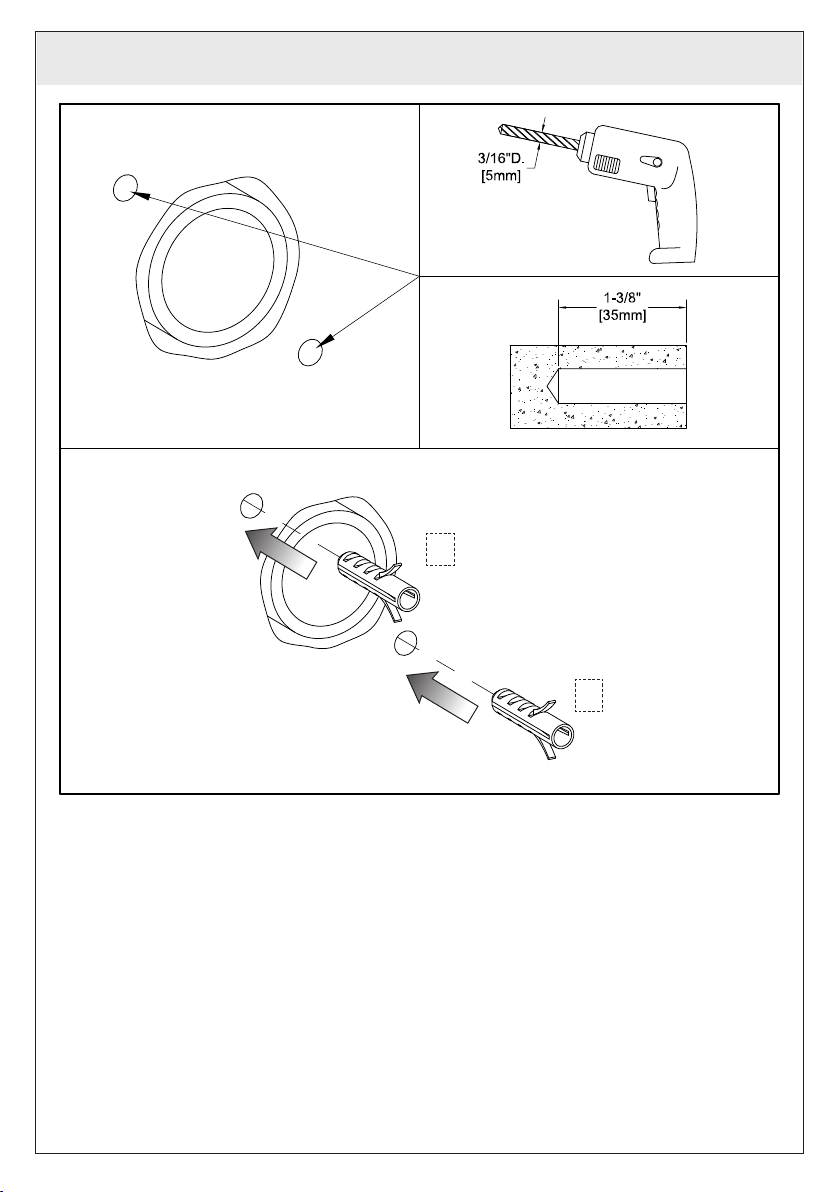

Fig. 5
Fig. 4
B
B

17
INSTALLATION - INSTALLATION - INSTALACIÓN

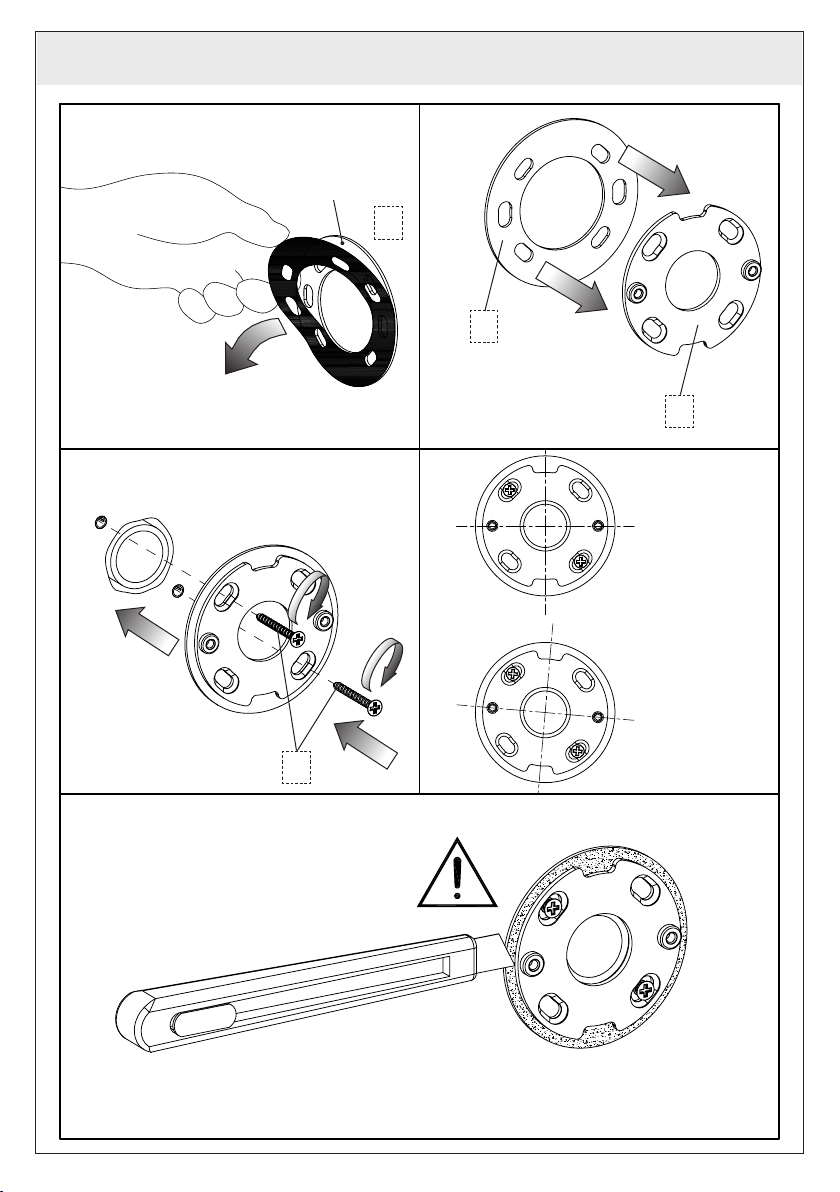

Fig. 8
Fig. 6
Fig. 9
Fig. 7
C
A
C
B
OK!
NO!
Adhesive gasket
Gaine adhésive
Junta adhesiva

18
INSTALLATION - INSTALLATION - INSTALACIÓN

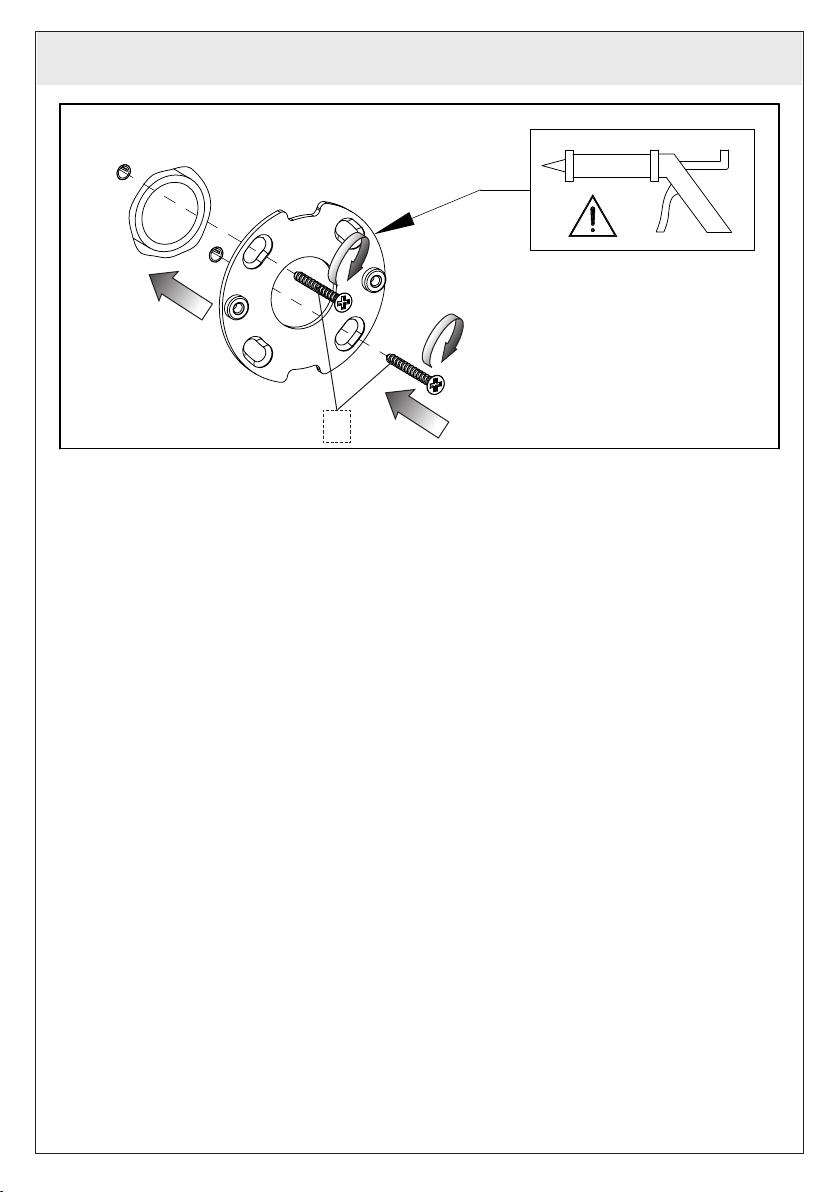

Fig. 10
B

19
INSTALLATION - INSTALLATION - INSTALACIÓN

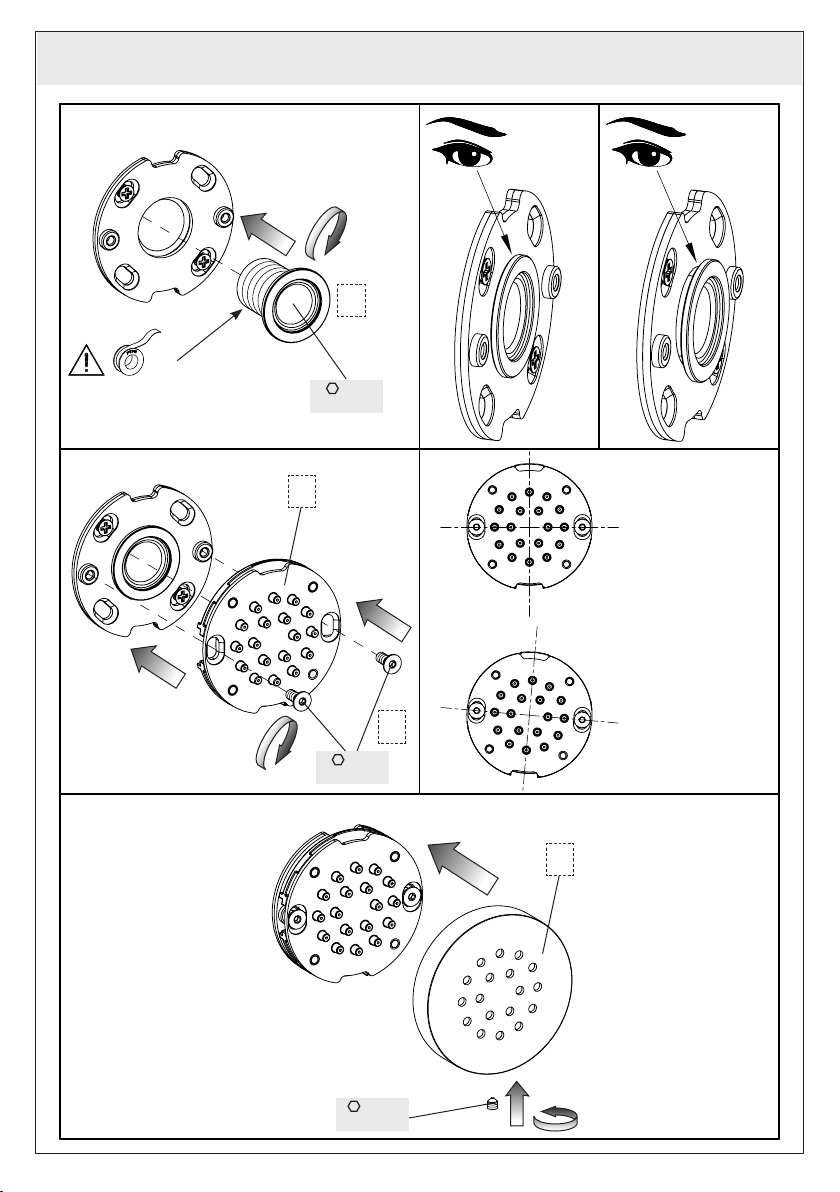

Fig. 11
Fig. 12
Fig. 13
OK! NO!
D
E
A
OK!
NO!
F
use hemp or teflon
employer chanvre ou teflon
usarcáñamooteflon
3/8”
[10 mm]
1/16”
[2 mm]
1/8”
[2,5 mm]

20
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
MAINTENANCE
•Shoulditbenecessarytoreplaceoneormorecomponents,contactanauthorized
retailerorvisitWWW.GESSI.COM
•Productmaintenanceshouldbemadeonlybyqualifiedstaff
ENTRETIEN
•S’ilestnécessairederemplacerunouplusieurscomposants,contacteruncentre
autoriséouvisiterlesiteWWW.GESSI.COM
•L’entretienduproduitnedoitêtreeffectuéquepardupersonnelqualifié
MANUTENCIÓN
•Enelcasodequeseanecesarioremplazarunoomáscomponentes,contacten
conunrevendedorautorizadoovisitenelsitioWWW.GESSI.COM
•Encarguensóloapersonalcalificadoparaelmantenimientodelproducto
