Gessi 57801 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
Art. 57801
Art. 57803
Art. 57805
Art. 57807
Art. 57809
Art. 57811
Art. 57901
Art. 57903
Art. 57907
Art. 57909
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredi󰀨erencesbetweenhotandcoldwatersupply.Di󰀨erencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!! PLEASETAKE NOTICE THAT heavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUS VOUSPRIONS DETENIR COMPTE QUE le manuel d’instructionsdoit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
queser leído concuidado antesde lainstalación yque hay quecumplir adecuadamentecon los
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
5

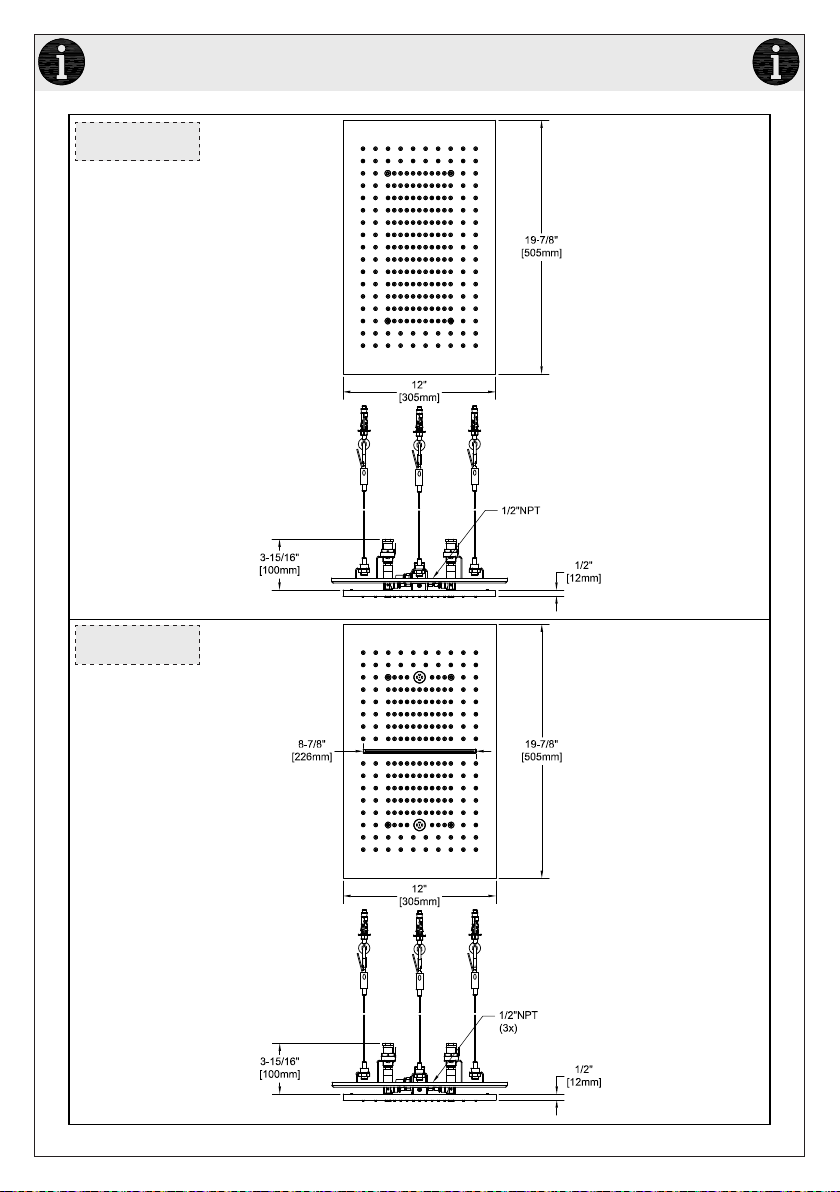

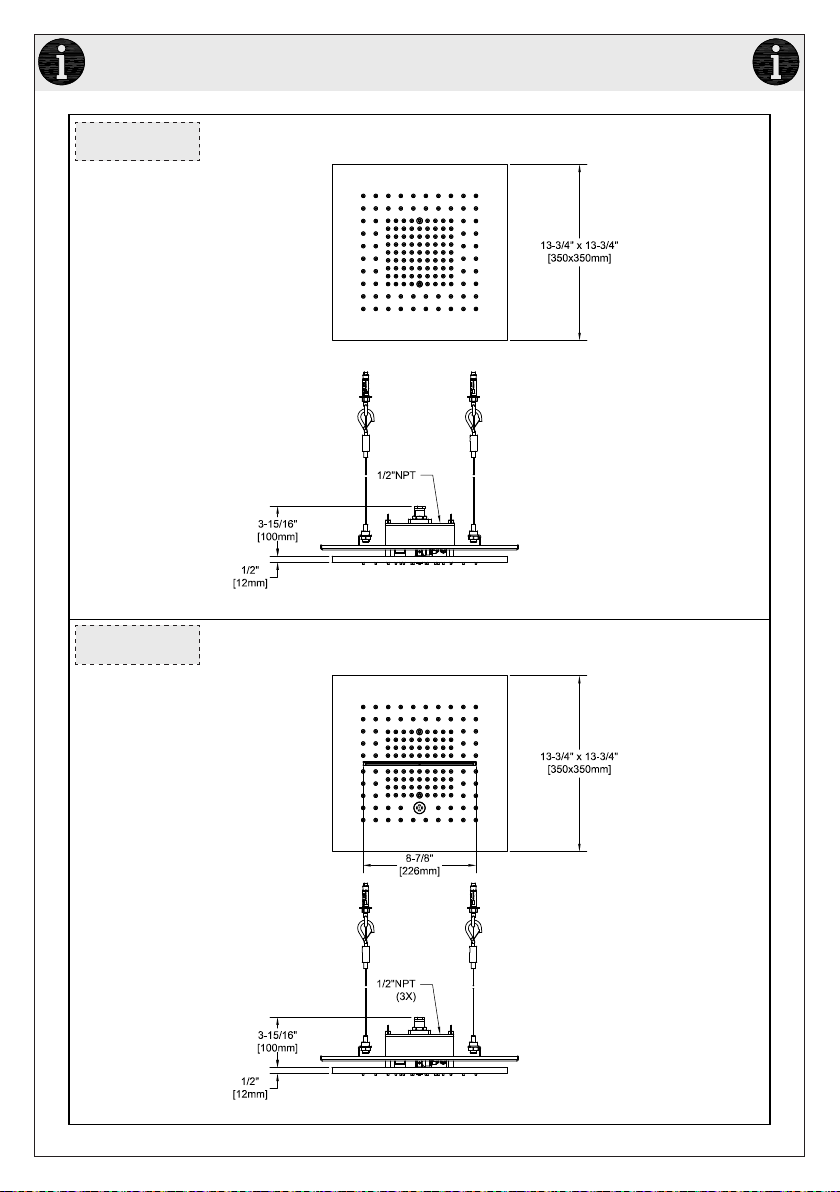

Art. 57801
Art. 57807

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
6

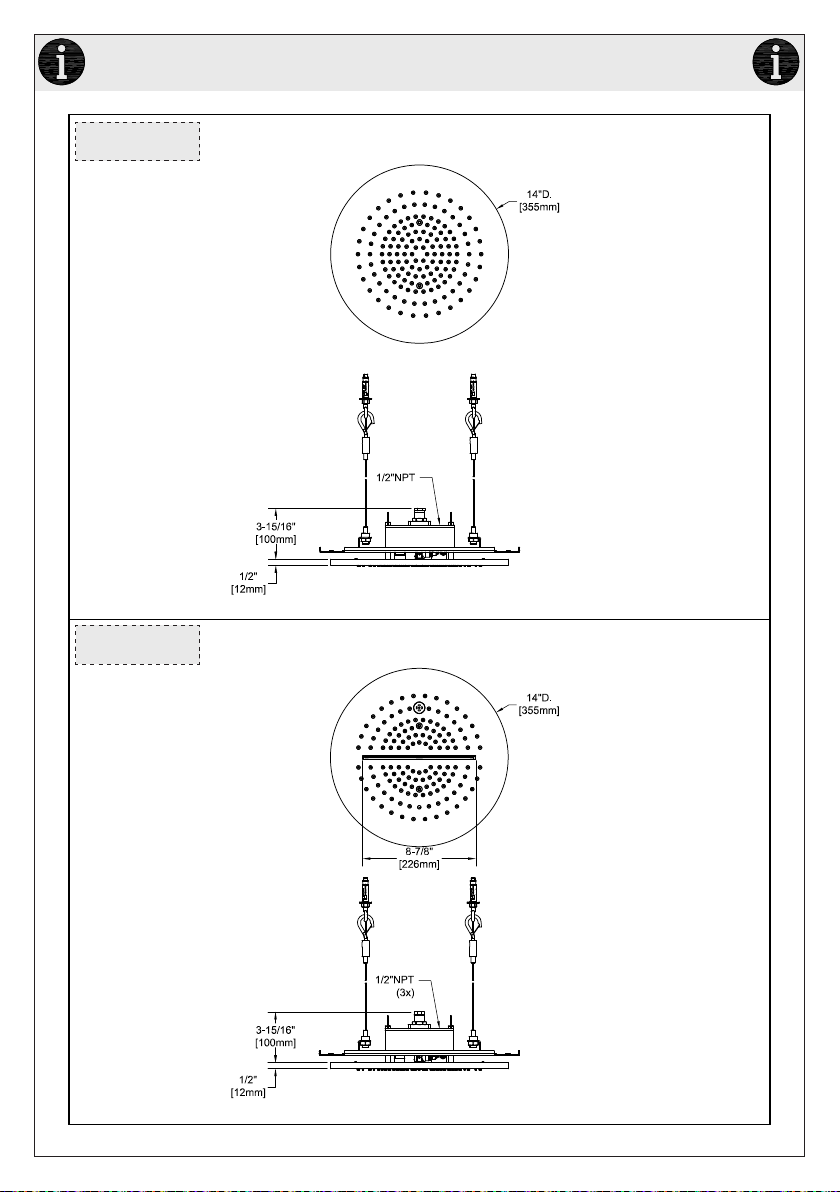

Art. 57901
Art. 57907

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
7
Art. 57805
Art. 57811

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
8
Art. 57803
Art. 57809

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
9
Art. 57903
Art. 57909

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
10
FUNCTIONS - FONCTIONS - FUNCIONES
Art. 57801 O
Art. 57803 O
Art. 57805 O
Art. 57807 OOO
Art. 57809 OOO
Art. 57811 OOO
Art. 57901 O
Art. 57903 O
Art. 57907 OOO
Art. 57909 OOO

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
11
2
Workersnecessaryfortheinstallation
Ouvriers nécessaires pour l’installation
Obreros necesarios para la instalación
DURING ALL INSTALLATION STAGES WE RECOMMEND:
- Using protection gloves to avoid leaving fingerprints on the STAINLESS steel surfaces.
- NEVER put the shower head on the surface containing the supply nozzles.
PENDANT TOUTES LES PHASES DE L’INSTALLATION ON RECOMMANDE:
- D’utiliser des gants de protection pour éviter de laisser des empreintes sur les surfaces en acier
INOX.
- De ne JAMAIS appuyer la pomme de douche sur la surface contenant les buses de débit.
DURANTE TODAS LAS FASES DE LA INSTALACIÓN LES RECOMENDAMOS QUE:
-Utilicen los guantes de protección para no dejar huellas sobre las superficies de acero
INOXIDABLE.
- No apoyen NUNCA el pomo de ducha sobre la superficie que contiene las boquillas de erogación.

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
12
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
Thewarrantydoesnotcovertheclaimonthisproductresultingfromltertapsnotbeinginstalledinthe
main water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S
LIMITEDWARRANTY”.
Avant l’installation et la mise en fonction
Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationdumélangeur,de
façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale,descorpsétrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjointsàanneau.
Danslebutdegarantirunelongueduréeduproduit,instaurelesrobinetssouslavabomunisdultreet
nettoie-les régulièrement. La garantie ne couvre pas les mauvais fonctionnements de ce produit dans
lecasoùlesrobinetsltresnesoientpasinstallésauréseauhydrauliquecentraloubienqu’ilssoient
installés avant les tubes d’alimentation du robinet. Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
mezcladordemanera quenoquedenvirutas, residuos desoldaduraocáñamo uotrasimpurezasen
lostubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelmezcladorpueden
entrarcuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Paragarantizarunplazolargo
devidadelproducto,instalenlasllavesdepasoconltrodebajodellavaboylímpienlasperiódicamente.
Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelltrodelosgrifos,elcualno
seinstalòenelsistemahídricoprincipaloquenoseinstalòantesdeltuboexibledesuministrodelgrifo.
Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
13
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
-Avantl’installationcontrôlerlaprésenceetl’intégritédesagrafagesdesdeuxcôtésdesexibles.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos lados de los
exos.
- Do not use tools to tighten.
- Ne pas serrer avec des outils.
- No cierren con herramienta.
- Hand-tighten O-ring seal connectors until feeling a mechanical stop.
- Visserlesraccordsaveclejointtoriqueàlamain,jusqu’ásentirlabutéemécanique.
-AtornillenlosracoresconjuntaORmanualmentehastapercibiruncontactomecánico.
- Don’t set the hose in the wall.
- Ne pas encastrer la conduite dans le mur.
- No empotren el tubo en la pared.
- Tighten the hose without any twist or tension.
-Nepasinstallerleexibleentorsionouentension.
-Noinstalenelexibletorciéndolootensándolo.
- Complying with these indications will maintain the guarantee rights, ensures the declared properties of the products and
guarantees full reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en
assure la complète abilité.
- El respeto de dichas indicaciones salvaguarda los derechos de garantía, garantiza las características declaradas de los
productos y asegura su perfecta abilidad.
2 x Ø
OK !
OK!
2 x Ø
OK!
OK!
NO!

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
14
- Prolonged contact with any even low aggressive substance can cause external braid damage and
subsequent burst of the hose.
-Lecontactprolongéavecdessubstancesmêmepeuagressivespeutprovoquerladétériorationdela
tresseetl’éclatementconséquentduexible.
-Elcontactoprolongadoconsustancias,aunsipocoagresivas,puedeperjudicarlatrenzayprovocar
laconsecuenterupturadelexo.
- Before the start of the bend please leave a straight section twice the external diameter.
-Avantlecommencementdelacourburelaisserunelignerectiligned’aumoins2foislediamètre
extérieur.
-Antesdeliniciodelacurvaturadejenuntramorectilíneodeporlomenos2veceseldiámetro
exterior.
-Maintainminimumbendradius(DN=nominalinternaldiameter):
-Respecterlerayonminimumdecourbure(DN=diamètreinternenominale):
-Respetenelradiomínimodecurvatura(DN=diámetrointernonominal):
DN6=Ø25mm
DN8=Ø30mm
DN10=Ø35mm
DN13=Ø45mm
-Tightenconnectorswithgasketseal(nuts)asmuchaspossibleplus1/4turnusinganappropriate
wrench.
-Visserlesraccordsaveclejointd’étanchéité(écrous)àlamainautantquepossible,plus1/4de
tour avec une clé appropriée.
-Atornillenlosracoresconjuntadecierre(tuercas)lomásposiblemanualmente,másun1/4de
vuelta utilizando una llave adecuada.
2 x Ø
OK!
OK!
2 x Ø
OK!
OK!

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
15
A
C
E
B
D
F

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
16
Package content:
A - Shower head
B - Installation template
C - Kit for ceiling fastening
D - Tightening screws
E - Installation wrench
F - Maintenance set
Contenu de l’emballage:
A - Pomme
B - Gabarit pour installation
C - Kit d’ancrage au plafond
D - Vis de fixation
E - Clé d’installation
F - Set pour l’entretien
Contenido de la caja:
A - Rociador
B - Plantilla de instalación
C-Juegodefijacióneneltecho
D-Tornillosdefijación
E - Llave de instalación
F - Juego de mantenimiento
Keep for installation of finish cover
A conserver pour l’installation du boitier de
finition
Guarden para la instalación de la cobertura
embellecedora

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
17
- Installation tools
- Outils nécessaires pour l’installation
- Herramienta necesaria para la instalación
1/2”
[13 mm]
3/4”
[19 mm]
3/16”
[4 mm]
15/16”
[24 mm]

PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE -
INSTALACIÓN HIDRÁULICA
18
ART. 57801-57803-57807-57809
DATA FOR THE DIMENSIONING OF THE SYSTEM AND OF THE BOILER
Supply pipes for the shower system: DN 1/2”[12mm] minimum
Minimum supply required for good operation of shower system
STATIC
PRESSURE 123
29 Psi [2 Bar] 3.7gpm[14l/min] 5.3gpm[20l/min]
It is not
binding
43.5 Psi [3 Bar] 3.2gpm[12l/min] 4.3gpm[16.5l/min]
58 Psi [4 Bar] 2.9gpm[11l/min] 4gpm[15l/min]
72.5 Psi [5 Bar] 2.9gpm[11l/min] 3.8gpm[14.5l/min]
DATA FOR THE DIMENSIONING OF THE DRAINAGE
Maximum ow amount with supply pipes DN 1/2”[12mm] [±20%]
4.2gpm[16l/min]
[withlimiter]
4.2gpm[16l/min]
[withlimiter] ~0.3gpm[1l/min]
Technical data for the plumbing system:
-Minimumworkingpressure:29Psi[2bar]
-Workingpressure:recommendedoperatingfield43.5÷58Psi[3÷4bar]
-Maximumworkingpressure:72,5Psi[5bar](Installapressurereducerforhigherhydraulicpressures)
-Maximumworkingtemperature:140°F[60°C]
-Art.57801-57803-57807-57809:weightoftheemptyshowerheadaround11lbs[5Kg](withwateraround
121lbs[5.5Kg])
-Art.57805-57811-57901-57903-57907-57909:weightoftheemptyshowerheadaround17.5lbs[8Kg](with
wateraround20lbs[9Kg])
ART. 57805-57811-57901-57903-57907-57909
DATA FOR THE DIMENSIONING OF THE SYSTEM AND OF THE BOILER
Supply pipes for the shower system: DN 1/2”[12mm] minimum
Minimum supply required for good operation of shower system
STATIC
PRESSURE 123
29 Psi [2 Bar] 2.3gpm[20l/min] 5.3gpm[20l/min]
It is not
binding
43.5 Psi [3 Bar] 4.2gpm[16l/min] 4.3gpm[16.5l/min]
58 Psi [4 Bar] 3.8gpm[14.5l/min] 4gpm[15l/min]
72.5 Psi [5 Bar] 3.7gpm[14l/min] 3.8gpm[14.5l/min]
DATA FOR THE DIMENSIONING OF THE DRAINAGE
Maximum ow amount with supply pipes DN 1/2”[12mm] [±20%]
5gpm[19l/min]
[withlimiter]
4.2gpm[16l/min]
[withlimiter] ~0.3gpm[1l/min]

PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE -
INSTALACIÓN HIDRÁULICA
19
ART. 57801-57803-57807-57809
DONNEES POUR LE DIMENSIONNEMENT DU SYSTEME ET DE LA CHAUDIERE
Tuyaux d’alimentation pour le système douche : minimum DN 1/2”[12mm]
Alimentation minimum requise pour un fonctionnement correct du système douche
PRESSION
STATIQUE 123
29 Psi [2 Bar] 3.7gpm[14l/min] 5.3gpm[20l/min]
N’est pas
contraignant
43.5 Psi [3 Bar] 3.2gpm[12l/min] 4.3gpm[16.5l/min]
58 Psi [4 Bar] 2.9gpm[11l/min] 4gpm[15l/min]
72.5 Psi [5 Bar] 2.9gpm[11l/min] 3.8gpm[14.5l/min]
DONNEES POUR LE DIMENSIONNEMENT DE LA VIDANGE
Débit maximum avec tuyaux d’alimentation DN 1/2”[12mm] [±20%]
4.2gpm[16l/min]
[aveclimiteur]
4.2gpm[16l/min]
[aveclimiteur] ~0.3gpm[1l/min]
Données techniques pour l’installation hydraulique:
-Pressionminimumd’exercice:29Psi[2bar]
-Pressiond’exercice:domained’utilisationoptimalconseillé43.5÷58Psi[3÷4bar]
-Pression maximum d’exercice: 72,5 Psi [5 bar] (Pour les pressions hydrauliques supérieures nous
recommandonsl’installationd’unréducteurdepression)
-Températuremaximumd’exercice:140°F[60°C]
-Art.57801-57803-57807-57809:poidsdelapommedouchevideenviron11lbs[5Kg](aveceauenviron
121lbs[5.5Kg])
-Art.57805-57811-57901-57903-57907-57909:poidsdelapommedouchevideenviron17.5lbs[8Kg](avec
eauenviron20lbs[9Kg])
ART. 57805-57811-57901-57903-57907-57909
DONNEES POUR LE DIMENSIONNEMENT DU SYSTEME ET DE LA CHAUDIERE
Tuyaux d’alimentation pour le système douche : minimum DN 1/2”[12mm]
Alimentation minimum requise pour un fonctionnement correct du système douche
PRESSION
STATIQUE 123
29 Psi [2 Bar] 2.3gpm[20l/min] 5.3gpm[20l/min]
N’est pas
contraignant
43.5 Psi [3 Bar] 4.2gpm[16l/min] 4.3gpm[16.5l/min]
58 Psi [4 Bar] 3.8gpm[14.5l/min] 4gpm[15l/min]
72.5 Psi [5 Bar] 3.7gpm[14l/min] 3.8gpm[14.5l/min]
DONNEES POUR LE DIMENSIONNEMENT DE LA VIDANGE
Débit maximum avec tuyaux d’alimentation DN 1/2”[12mm] [±20%]
5gpm[19l/min]
[aveclimiteur]
4.2gpm[16l/min]
[aveclimiteur] ~0.3gpm[1l/min]

PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE -
INSTALACIÓN HIDRÁULICA
20
ART. 57801-57803-57807-57809
DATOS PARA EL DIMENSIONAMIENTO DE LA INSTALACIÓN Y DE LA CALDERA
Tubo de alimentación para el sistema ducha: mínimo DN 1/2”[12mm]
Alimentación mínima requerida para un correcto funcionamiento del sistema ducha
PRESIÓN
ESTÁTICA 123
29 Psi [2 Bar] 3.7gpm[14l/min] 5.3gpm[20l/min]
No vinculante
43.5 Psi [3 Bar] 3.2gpm[12l/min] 4.3gpm[16.5l/min]
58 Psi [4 Bar] 2.9gpm[11l/min] 4gpm[15l/min]
72.5 Psi [5 Bar] 2.9gpm[11l/min] 3.8gpm[14.5l/min]
DATOS PARA EL DIMENSIONAMIENTO DEL DESAGÜE
Erogación máxima con tubos de alimentación DN 1/2”[12mm] [±20%]
4.2gpm[16l/min]
[conlimitador]
4.2gpm[16l/min]
[conlimitador] ~0.3gpm[1l/min]
Datos técnicos para la instalación hidráulica:
-Presiónmínimadeejercicio:29Psi[2bar]
-Presióndeejercicio:campodeempleooptimalaconsejado43.5÷58Psi[3÷4bar]
-Presión máxima de ejercicio: 72,5 Psi [5 bar] (En caso de presiones hidráulicas superiores, Les
recomendamoslainstalacióndeunreductordepresión)
-Temperaturamáximadeejercicio:140°F[60°C]
-Art.57801-57803-57807-57809:pesodelrociadorvacíoaprox.11lbs[5Kg](conaguaaprox.121lbs[5.5
Kg])
-Art. 57805-57811-57901-57903-57907-57909: peso del rociador vacío aprox. 17.5 lbs [8 Kg] (con agua
aprox.20lbs[9Kg])
ART. 57805-57811-57901-57903-57907-57909
DATOS PARA EL DIMENSIONAMIENTO DE LA INSTALACIÓN Y DE LA CALDERA
Tubo de alimentación para el sistema ducha: mínimo DN 1/2”[12mm]
Alimentación mínima requerida para un correcto funcionamiento del sistema ducha
PRESIÓN
ESTÁTICA 123
29 Psi [2 Bar] 2.3gpm[20l/min] 5.3gpm[20l/min]
No vinculante
43.5 Psi [3 Bar] 4.2gpm[16l/min] 4.3gpm[16.5l/min]
58 Psi [4 Bar] 3.8gpm[14.5l/min] 4gpm[15l/min]
72.5 Psi [5 Bar] 3.7gpm[14l/min] 3.8gpm[14.5l/min]
DATOS PARA EL DIMENSIONAMIENTO DEL DESAGÜE
Erogación máxima con tubos de alimentación DN 1/2”[12mm] [±20%]
5gpm[19l/min]
[conlimitador]
4.2gpm[16l/min]
[conlimitador] ~0.3gpm[1l/min]
