Gessi ANELLO 63373 User manual

BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO
GESSI SpA
Parco Gessi - 13037Serravalle Sesia
(Vercelli) ITALY
Tel. [phone]
Fax [phone]
www.gessi.com - [e-mail]
Art. 63373
Art. 63374

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredi󰀨erencesbetweenhotandcoldwatersupply.Di󰀨erencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!!PLEASETAKE NOTICE THATheavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!! NOUSVOUSPRIONSDETENIRCOMPTE QUElemanueld’instructionsdoit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
queserleídoconcuidadoantesdelainstalación yque hayque cumpliradecuadamente conlos
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
ART. 63373
ART. 63374

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers. The
warrantydoesnotcovertheclaimonthisproductresultingfromltertapsnotbeinginstalledinthemain
water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S LIMITED
WARRANTY”.
Avant l’installation et la mise en fonction
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du mélangeur, de
façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieurdes
tubes.Atraverslestuyauteriesquinesontpasbienrincéesouàtraversl’installationhydriquegénérale,
descorpsétrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjointsàanneau.Dansle
butdegarantirunelongueduréeduproduit,instaurelesrobinetssouslavabomunisdultreetnettoie-les
régulièrement. La garantie ne couvre pas les mauvais fonctionnements de ce produit dans le cas où les
robinetsltresnesoientpasinstallésauréseauhydrauliquecentraloubienqu’ilssoientinstallésavantles
tubes d’alimentation du robinet. Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
mezcladordemaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlos
tubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelmezcladorpuedenentrar
cuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Paragarantizarunplazolargodevida
delproducto,instalenlasllavesdepasoconltrodebajodellavaboylímpienlasperiódicamente.
Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelltrodelosgrifos,elcualnose
instalòenelsistemahídricoprincipaloquenoseinstalòantesdeltuboexibledesuministrodelgrifo.Mirar
los“LIMITESDEGARANTIADELPRODUCTOR”.

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
- Installation tools
- Outils nécessaires pour l’installation
- Herramienta necesaria para la instalación
1/16”
[2 mm]
1/8”
[2,5 mm]

8
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 63373
Art. 63374
A
B
CD
EFG
H
A
B
CD
EFG
HIL

9

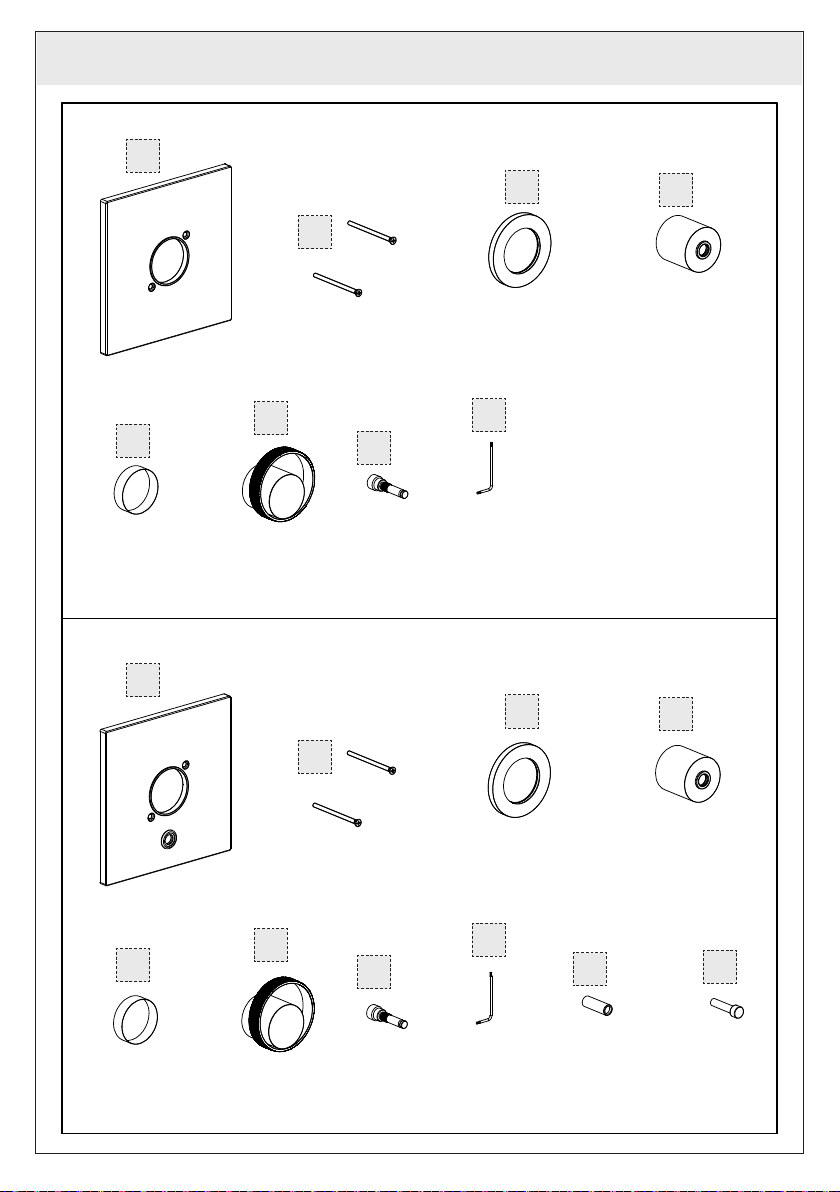

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Package content:
A - Finish plate
B - Plate fastening screws
C - Finish round gasket
D - Finish bush
E - Lower extension
F - Complete lever
G - Cartridge extension
H - Allen wrench
I - Bushing for diverter
L - Diverter knob
Contenu de l’emballage:
A - Plaque de finition
B - Vis de fixation plaque
C - Rondelle de finition
D - Douille de finition
E - Rallonge inférieure
F - Levier complet
G - Rallonge cartouche
H - Clé hexagonale
I - Douille pour déviateur
L - Bouton déviateur
Contenido del embalaje:
A - Plancha de acabado
B-Tornillosdefijaciónplancha
C - Florón de acabado
D-Bujedeacabado
E - Alargadera inferior
F - Palanca completa
G - Alargadera cartucho
H - Llave hexagonal
I-Bujeparadesviador
L - Pomo desviador

10
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 1
Fig. 3
Fig. 2
Fig. 4
ONLY FOR
ART. 63374
1/16”
[2 mm]
1/16”
[2 mm]

11
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 5
Fig. 7
Fig. 6
Fig. 8
OK
NO
1/8”
[2,5 mm]

12
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 9
ONLY FOR
ART. 63374

13
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
MAINTENANCE
• For any replacement of external parts: follow in the opposite direction the sequence previously
described.
• For any replacement of the components of the built-in body: follow in the opposite direction
the sequence previously described to remove the external parts and refer to user manual of built-in
body for the procedure of component replacement.
ENTRETIEN
• Pour l’éventuelle substitution des pièces extérieures: suivre à l’inverse la séquence décrite
auparavant.
• Pour l’éventuelle substitution des composants du corps encastrement: suivreàl’inversela
séquence décrite auparavant pour enlever les pièces extérieures et voir sur le manuel d’instructions
du corps encastrement la procédure de substitution du composant.
MANUTENCIÓN
• Para una eventual sustitución de las partes externas: sigan la secuencia inversa a la que
acabamos de describir.
• Para una eventual sustitución de los componentes del cuerpo por empotrar: sigan la secuencia
inversa a la que acabamos de describir para quitar las partes externas y consulten el manual de
instrucciones del cuerpo por empotrar relativas al procedimiento de sustitución del componente.

14
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
MIXER CLEANING
Watercontainslimestoneindi󰀨erentqualities,whichremainskeptonthesurfacesoftheproduct,leaving
deposits after the water has been evaporated. It is possible to prevent the forming of limestone deposits
and to keep your product clean by drying it always with a soft cloth immediately after use. DETERGENTS,
SOLVENTS,CHEMICALAGENTS,ABRASIVESPONGES,WIREWOOL,ALCOHOL,ETC.SHOULD
NOT BE USED as these could irreparably damage products’ surfaces compromising their aesthetics,
brightnessandsatinizing.CLEANEXCLUSIVELYWITHWATERANDSOAPDRYINGTHEMWITHA
SOFTCLOTH.Cleanregularlytheaeratorlterafterhavingitdisassembledandafterhavingremoved
thelimestonewhichobstructstheoutlets.Whenusingspraysoap,splashrstonacleanclothorona
sponge, NEVER directly on the product.
NETTOYAGE DU MÉLANGEUR
L’eau contenant du calcaire en quantité variable, celui-ci après évaporation se retrouve en dépôt sur le
matériaudenition.Ilestpossibled’éviterunteldépôt,enessuyantlasurfaceavecunchi󰀨ondoux,
après utilisation. L’UTILISATION DE DETERGENTS, SOLVANTS, AGENTS CHIMIQUES, EPONGES
ABRASIVES, PAILLE METALLIQUE, ALCOOL, ETC. SONT INTERDITS au risque de détériorer
irrémédiablement la nition du produit, en compromettant l’esthétique, la brillance et le satinage.
NETTOYAGE EXCLUSIF A L’EAU ET AU SAVON, EN ESSUYANT AVEC UN CHIFFON DOUX.
Nettoyer régulièrement le ltre de l’aérateur, après l’avoir démonté avec précaution, pour éliminer le
calcaire qui en obstrue la grille. En cas d’utilsation de savon en spray, NE JAMAIS vaporiser directement
surleproduitmaissurunchi󰀨on.
LIMPIEZA DEL MEZCLADOR
Elaguacontienecalencantidadesvariables,elcualquedaenlasuperciedelproducto,dejandounos
sedimentos después de la evaporación del agua. Es posible prevenir las formaciones de sedimentos
de cal y mantener el producto limpio, secándolo, inmediatamente después del uso, con un trapo. NO
TIENEN QUE SER UTILIZADOS DETERGENTES, DISOLVENTES, AGENTES QUÍMICOS, ESPONJAS
ABRASIVASOMETÁLICAS,ALCOHOL,ETC.queperjudicaríanirremediablementelassuperciesdel
productos, comprometiendo su estética, su brillo y el satinado. LIMPIEN EXCLUSIVAMENTE CON
AGUAYJABÓNSECANDOCONUNTRAPOSUAVE.Limpienperiódicamenteelltrodelaireadortras
haberlo desmontado y eliminado los sedimentos de cal que obstruyen las salidas. En el caso de que se
utilicejabónspray,pulverícenloantessobreuntrapolimpioosobreunaesponja,NUNCAdirectamente
sobre el producto.

GIS011260-R0
