Gessi Origini 66001 User manual

Art. 66001

Art. 66002

Art. 66003

Art. 66004

Art. 66005

Art. 66006

GESSI SpA

Parco Gessi - 13037Serravalle Sesia

(Vercelli) ITALY

Tel. +39 0163 454111

Fax +39 0163 459273

www.gessi.com - gessi@gessi.it

BATH MIXING PROGRAM

PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN

PROGRAMA MEZCLADORES BAÑO

2

CAUTION - WARNING

1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature

MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or

even break the product, and present a potential hazard and danger to safety, health and/or property.

Following are the technical data with respect to the installation of Gessi plumbing products.

►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In

case of higher working pressure use a pressure reducer valve.

►Maximumtestinstallationpressure:8bar(116psi).

►Avoidmajorpressuredi󰀨erencesbetweenhotandcoldwatersupply.Di󰀨erencesinpressure,water

with high mineral content, and soapy substances can corrode the internal and external parts of the

hoses and slowly weaken the materials thereby causing leakage.

►MaximumworkingtemperatureforGessiproductsis70°C(158°F).

2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for

any purposes other than the one it has been designed for.

3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a

professional plumber.

4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.

5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as

they may present a health and safety hazard.

6 - WARNING!! PLEASETAKE NOTICE THAT heavy objects should never be placed on or dropped

on the product as they may damage the same and cause splinters, which may present a health and

safety hazard.

7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before

installation and the installation procedure provided therein must be properly followed and complied

with.

8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be

avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a

component or piece into another. NEVER force screws or over tighten screws.

9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3

ATTENTION - AVERTISSEMENT

1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température

maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer

des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger

potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données

techniques concernant l’installation des produits sanitaires Gessi.

►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En

cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.

►Pressionmaximumd’essaiàl’installation:8bar(116psi).

►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau

froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées

peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en

provoquant des fuites.

►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).

2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé

comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.

3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé

et testé par un plombier professionnel.

4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.

5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent

jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.

6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais

êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter

un danger pour la sécurité et la santé.

7 - ATTENTION!! NOUSVOUS PRIONS DETENIR COMPTE QUEle manueld’instructions doit être

lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être

adéquatement suivies et respectées.

8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter

l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset

pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles

vis et ne pas les serrer excessivement.

9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4

CUIDADO - ADVERTENCIA

1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura

máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o

pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara

la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos

relativosalainstalacióndelosproductosdegriferíaGessi.

►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso

depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.

►Presiónmáximadeensayodurantelainstalación:8bar(116psi).

►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.

Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden

corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los

materiales causando pérdidas.

►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).

2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser

utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas

cualeshasidodiseñado.

3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y

ensayado siempre por un fontanero profesional.

4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING

CODE.

5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene

queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.

6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetos pesadosnotienen

queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy

representar un peligro para la seguridad y la salud.

7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene

que ser leído con cuidado antes de la instalación y que hay que cumplir adecuadamente con los

procedimientos de instalación proporcionados.

8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar

elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy

piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA

los tornillos y no los cierren excesivamente.

9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

ART. 66001

ART. 66002

6

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

ART. 66003

ART. 66004

7

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

ART. 66005

ART. 66006

8

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

Before installation and setting to work

Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no

shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the

mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.

Thewarrantydoesnotcovertheclaimonthisproductresultingfromltertapsnotbeinginstalledinthe

main water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S

LIMITEDWARRANTY”.

TECHNICAL DATA

-Maximumworkingpressure72psi[5bar]

-Recommendedworkingpressure43,5psi[3bar](incaseofwaterpressurehigherthan72psi[5bar]it

isrecommendedtoinstallpressurereducers)

Avant l’installation et la mise en fonction

Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationdumélangeur,de

façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieur

des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique

générale,descorpsétrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjointsàanneau.

Danslebutdegarantirunelongueduréeduproduit,instaurelesrobinetssouslavabomunisdultreet

nettoie-les régulièrement. La garantie ne couvre pas les mauvais fonctionnements de ce produit dans

lecasoùlesrobinetsltresnesoientpasinstallésauréseauhydrauliquecentraloubienqu’ilssoient

installés avant les tubes d’alimentation du robinet. Voir “LIMITATION DE GARANTIE”.

DONNÉES TECHNIQUES

-Pressionmaximumd’exercice72psi[5bar]

-Pressiond’exerciceconseillée43,5psi[3bar](encasdepressiondel’eausupérieureaux72psi[5bar]

nousconseillonsl’installationderéducteursdepression)

Antes de la instalación y la puesta en función

¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del

mezcladorde maneraquenoqueden virutas,residuosdesoldadura ocáñamouotrasimpurezas en

lostubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelmezcladorpueden

entrarcuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Paragarantizarunplazolargo

devidadelproducto,instalenlasllavesdepasoconltrodebajodellavaboylímpienlasperiódicamente.

Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelltrodelosgrifos,elcualno

seinstalòenelsistemahídricoprincipaloquenoseinstalòantesdeltuboexibledesuministrodelgrifo.

Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.

DATOS TÉCNICOS

-Presiónmáximadeejercicio72psi[5bar]

-Presióndeejercicioaconsejada43,5psi[3bar](encasodepresióndelaguasuperioralos72psi[5

bar],lesaconsejamosinstalarunosreductoresdepresión)

9

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

NO

OK OK

NO

OK

NO

OK

NO

OK

10

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

- Installation tools

- Outils nécessaires pour l’installation

- Herramienta necesaria para la instalación

1-7/16”

[36 mm]

5/8”

[16 mm]

1-7/16”

[37 mm]

11

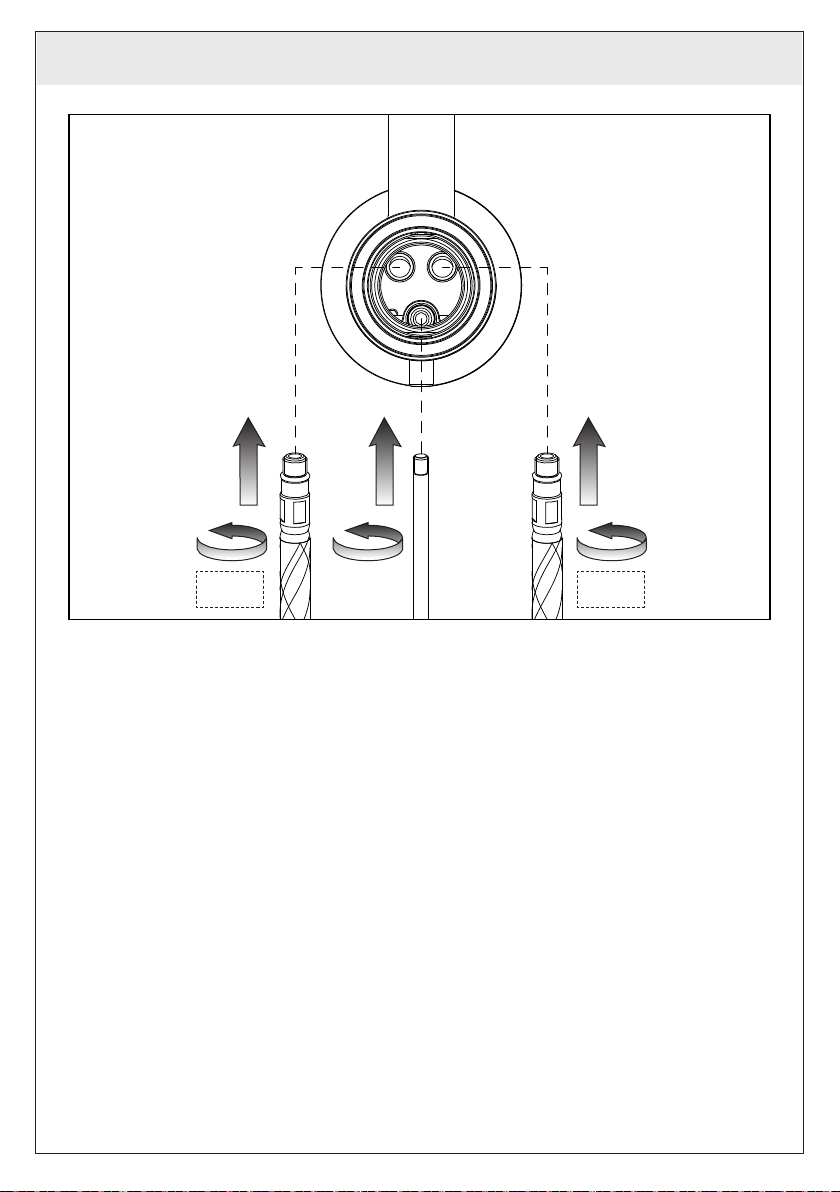

INSTALLATION - INSTALLATION - INSTALACIÓN

Fig. 1Fig. 1

Red Blue

12

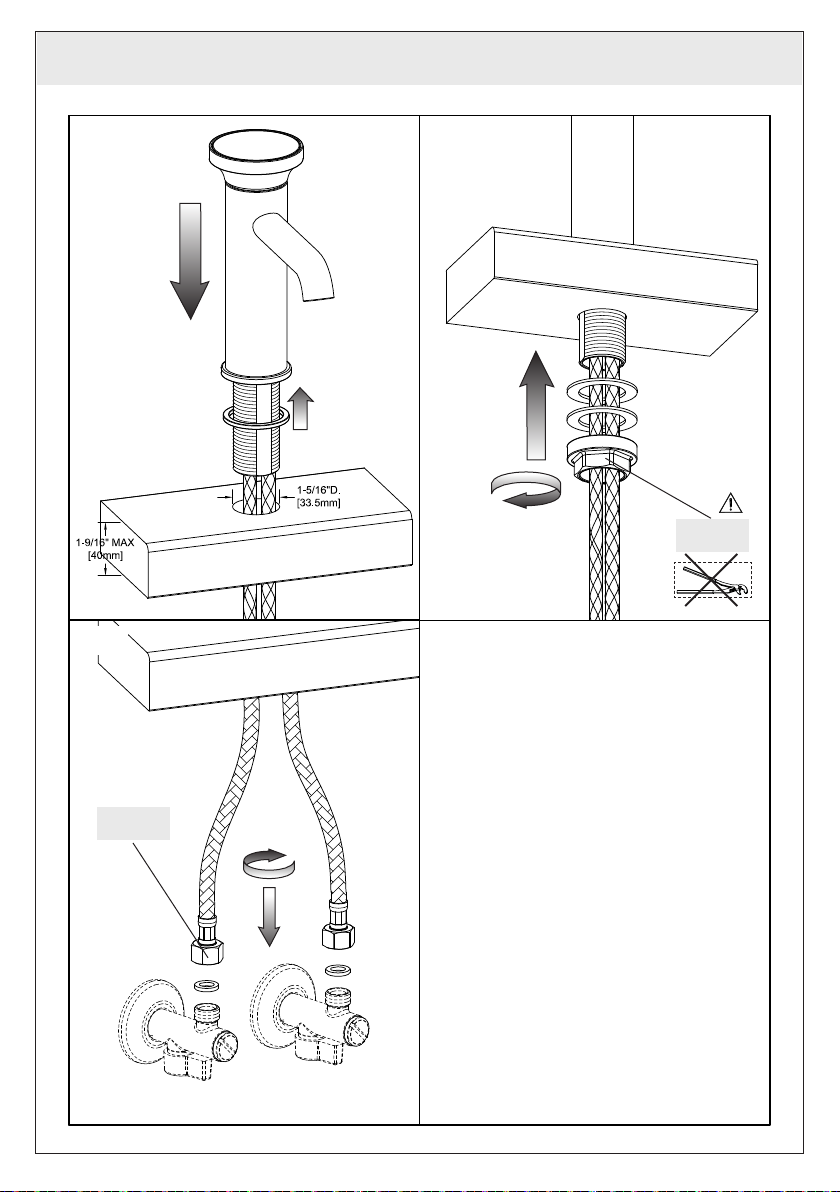

INSTALLATION - INSTALLATION - INSTALACIÓN

Fig. 3

Fig. 4

Fig. 2

Red Blue

Cold

Hot

1-7/16”

[36 mm]

5/8”

[16 mm]

13

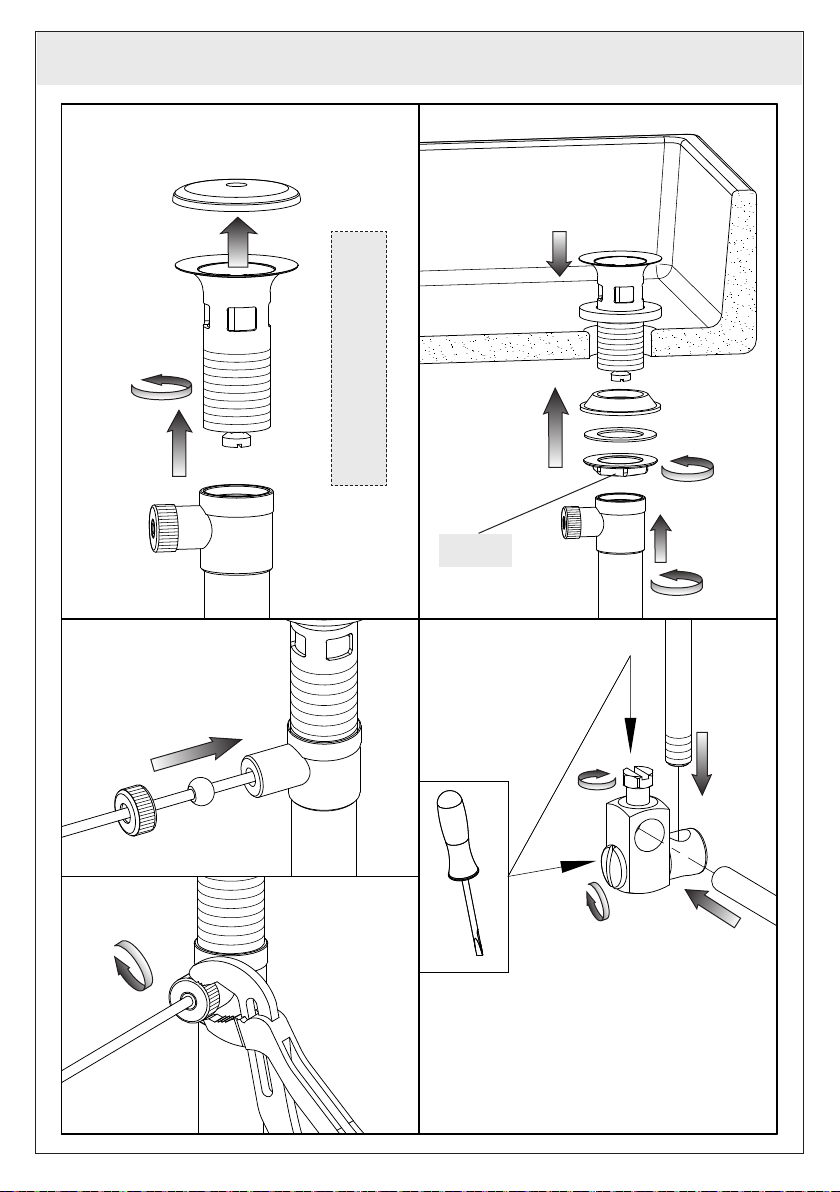

INSTALLATION - INSTALLATION - INSTALACIÓN

Fig. 5 Fig. 6

Fig. 7 Fig. 9

Fig. 8

1-7/16”

[37 mm]

ONLY FOR:

Art. 63301-63303-63305

14

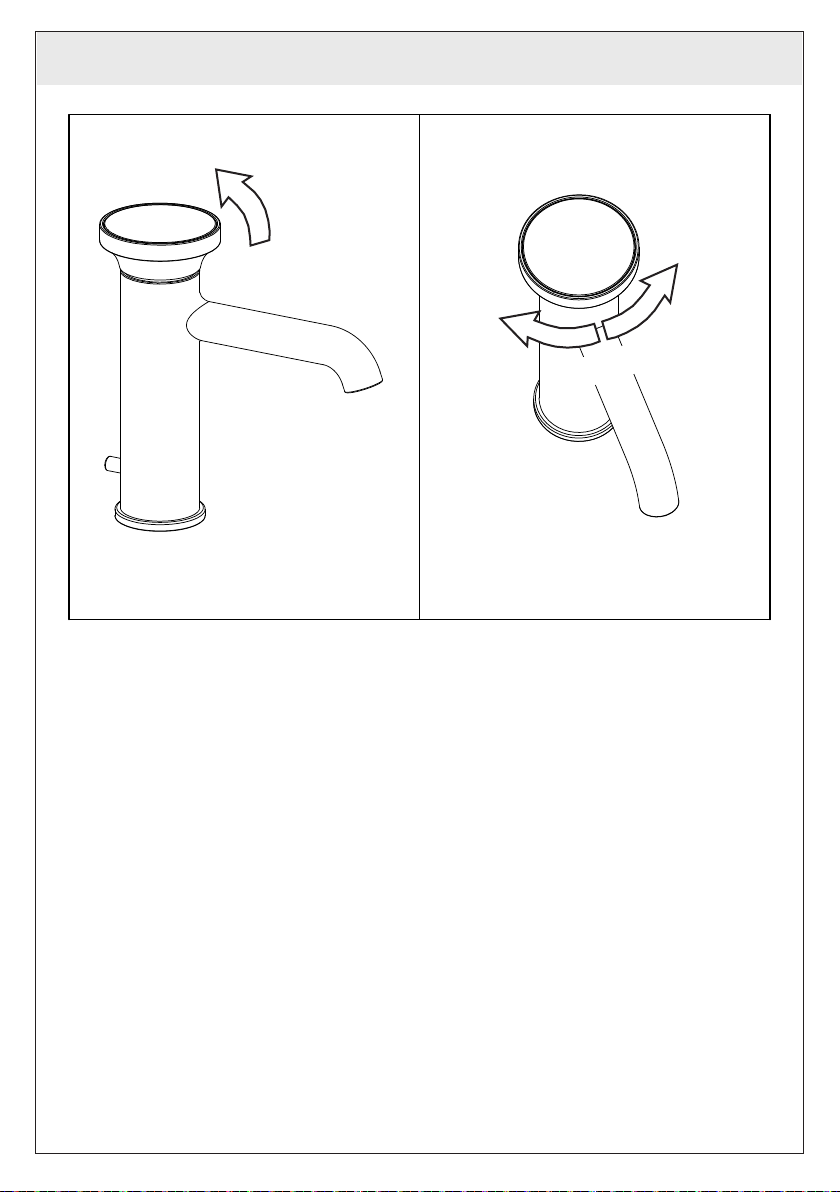

WORKING - FONCTIONNEMENT - FUNCIONAMIENTO

Fig. 10 Fig. 11

OFF

ON

HOT

MIX

COLD

15

MAINTENANCE - ENTRETIEN - MANUTENCIÓN

MAINTENANCE

• Should it be necessary to replace one or more components, contact an authorized

retailerorvisitWWW.GESSI.COM

• Product maintenance should be made only by qualified staff

ENTRETIEN

• S’il est nécessaire de remplacer un ou plusieurs composants, contacter un centre

autoriséouvisiterlesiteWWW.GESSI.COM

•L’entretienduproduitnedoitêtreeffectuéquepardupersonnelqualifié

MANUTENCIÓN

• En el caso de que sea necesario remplazar uno o más componentes, contacten

conunrevendedorautorizadoovisitenelsitioWWW.GESSI.COM

• Encarguen sólo a personal calificado para el mantenimiento del producto

16

MAINTENANCE - ENTRETIEN - MANUTENCIÓN

Fig. 1 Fig. 2

A

Fig. 3 Fig. 4

F

1/8”

[2,5 mm] B

C

D

E

X

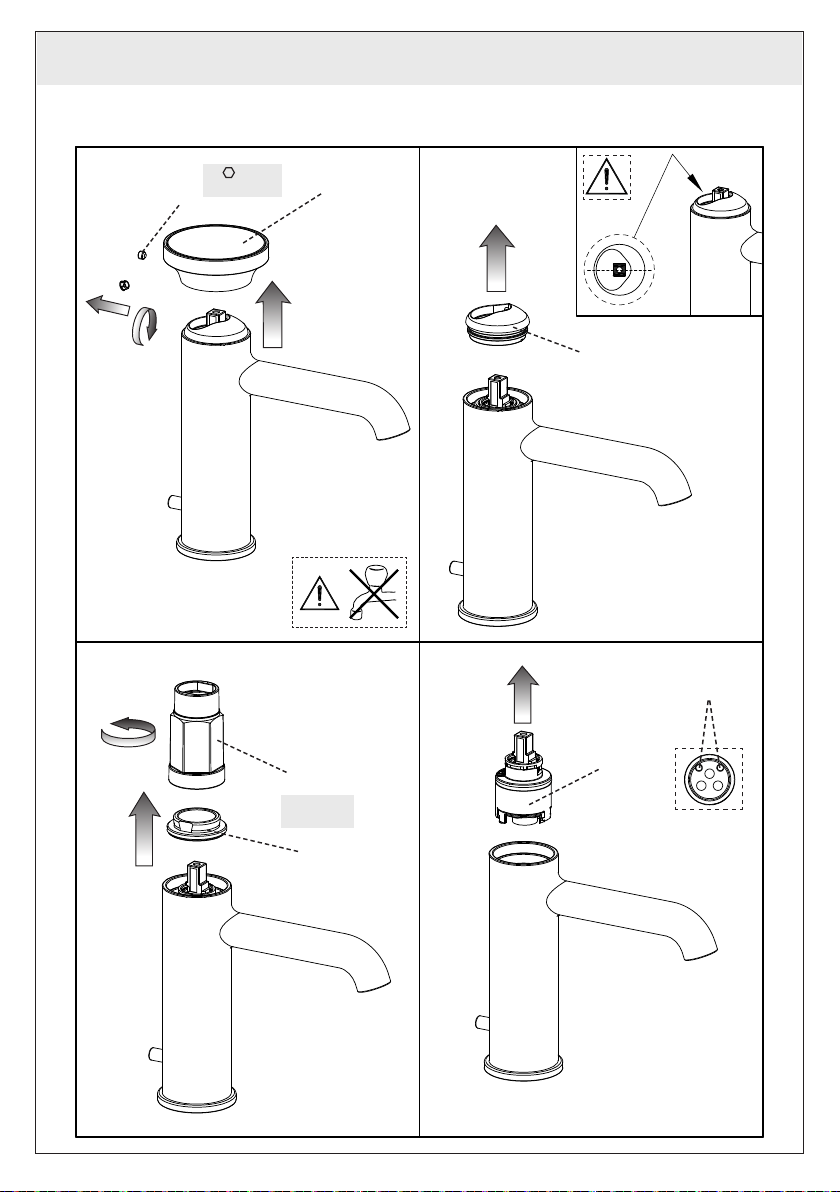

CARTRIDGE REPLACEMENT - SUBSTITUTION DE LA CARTOUCHE - SUSTITUCIÓN DEL CARTUCHO

1-3/16”

[30 mm]

17

MAINTENANCE - ENTRETIEN - MANUTENCIÓN

Fig. 1 Fig. 2

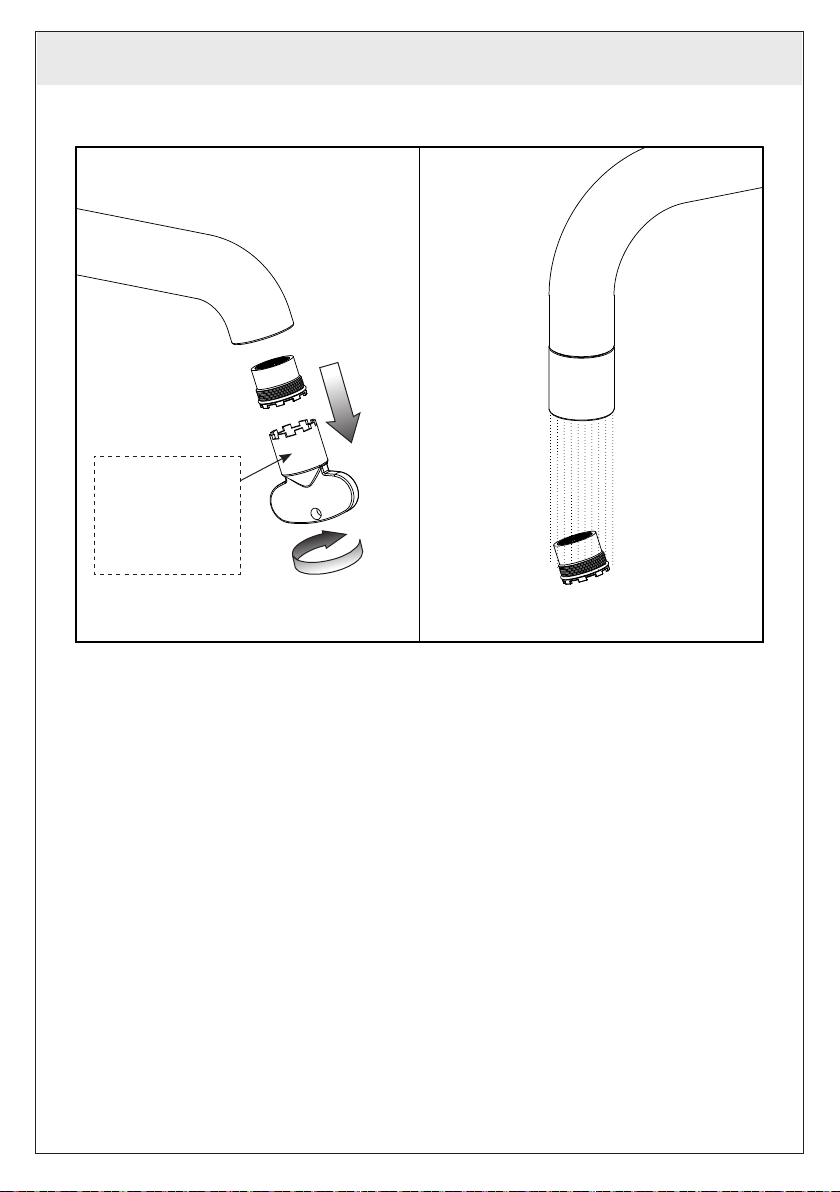

AERATOR CLEANING / REPLACING - NETTOYAGE / SUBSTITUTION DE L’AERATEUR - LIMPIEZA / SUSTITUCIÓN DEL AIREADOR

Supplied

Fourni

Incluido en el

suministro

18

NOTES - NOTES - NOTAS

...........................................................................................................................................................................................

19

NOTES - NOTES - NOTAS

...........................................................................................................................................................................................

20

NOTES - NOTES - NOTAS

...........................................................................................................................................................................................
