Gessi OVALE 26837 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO
OVALE
Art. 26837

2
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!!PLEASE TAKE NOTICETHATheavy objects should neverbeplacedon or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.
CAUTION - WARNING

3
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEle manueld’instructions doitêtre
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.
ATTENTION - AVERTISSEMENT

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
queser leídocon cuidadoantes dela instalaciónyquehayquecumpliradecuadamenteconlos
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
Thewarrantydoesnotcovertheclaimonthisproductresultingfromltertapsnotbeinginstalledinthe
main water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S
LIMITEDWARRANTY”.
Before the setting to work, unscrew the aerator and rinse it very well.
Avant l’installation et la mise en fonction
Attention!Les tubes d’alimentationdoivent être rincés avec soin avant l’installation du mélangeur,
de façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à
l’intérieurdestubes.Atraverslestuyauteriesquinesontpasbienrincéesouàtraversl’installation

6
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
hydriquegénérale,descorpsétrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjoints
àanneau.Danslebutdegarantirunelongueduréeduproduit,instaurelesrobinetssouslavabomunis
dultreetnettoie-lesrégulièrement.Lagarantienecouvrepaslesmauvaisfonctionnementsdece
produitdanslecasoùlesrobinetsltresnesoientpasinstallésauréseauhydrauliquecentraloubien
qu’ils soient installés avant les tubes d’alimentation du robinet. Voir “LIMITATION DE GARANTIE”.
Avant la mise en fonction, dévisser l’aérateur et bien rincer.
Antes de la instalación y la puesta en función
¡Cuidado! Lostubosdealimentacióntienenqueserenjuagadosafondoantesdelainstalacióndel
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas
enlostubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelmezclador
puedenentrarcuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Paragarantizarun
plazolargodevidadelproducto,instalenlasllavesdepasoconltrodebajodellavaboylímpienlas
periódicamente.Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelltrodelos
grifos,elcualnoseinstalòenelsistemahídricoprincipaloquenoseinstalòantesdeltuboexiblede
suministrodelgrifo.Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.
Antesdelapuestaenfunción,destornillenelreguladordeujoyenjuaguenmuybien.

7

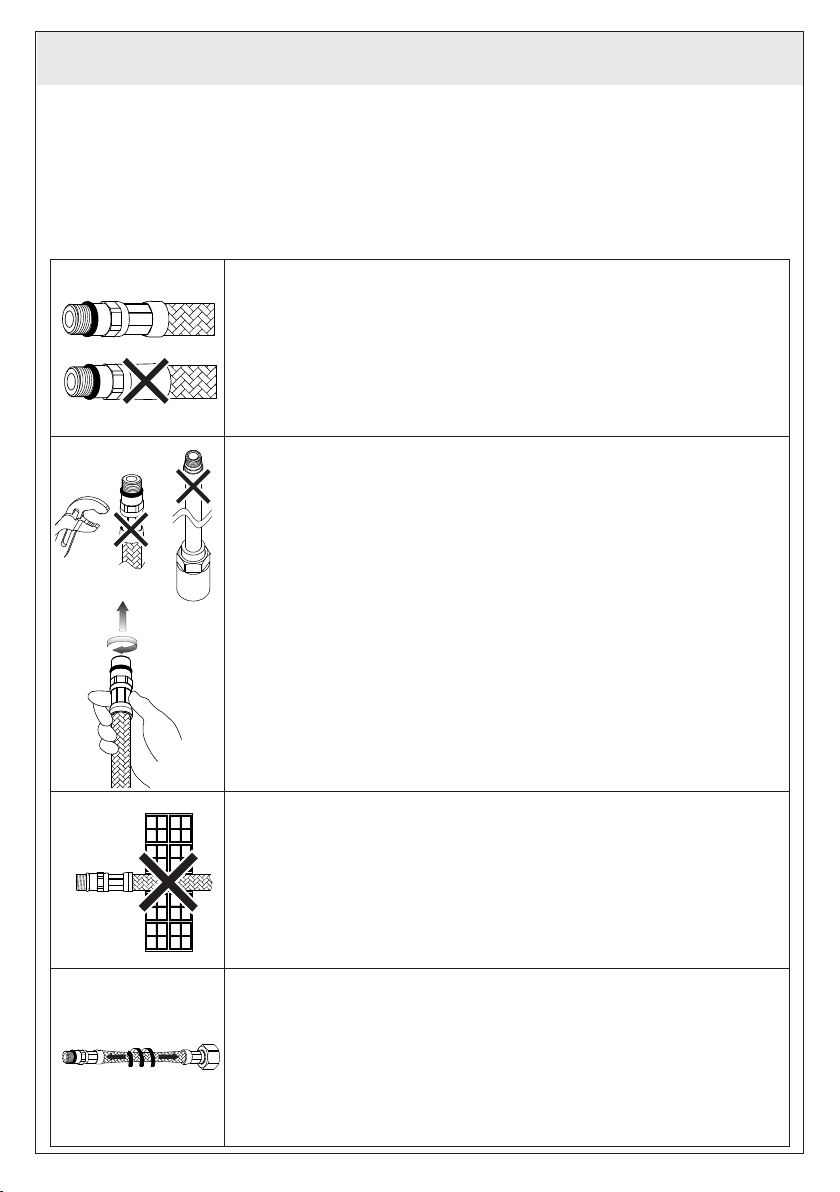

- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
-Avantl’installationcontrôlerlaprésenceetl’intégritédesagrafagesdesdeuxcôtésdesexibles.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos lados de los
exos.
- Do not use tools to tighten.
- Ne pas serrer avec des outils.
- No cierren con herramienta.
- Hand-tighten O-ring seal connectors until feeling a mechanical stop.
- Visserlesraccordsaveclejointtoriqueàlamain,jusqu’ásentirlabutéemécanique.
-AtornillenlosracoresconjuntaORmanualmentehastapercibiruncontactomecánico.
- Don’t set the hose in the wall.
- Ne pas encastrer la conduite dans le mur.
- No empotren el tubo en la pared.
- Tighten the hose without any twist or tension.
-Nepasinstallerleexibleentorsionouentension.
-Noinstalenelexibletorciéndolootensándolo.
- Complying with these indications will maintain the guarantee rights, ensures the declared properties of the products and
guarantees full reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en
assure la complète abilité.
- El respeto de dichas indicaciones salvaguarda los derechos de garantía, garantiza las características declaradas de los
productos y asegura su perfecta abilidad.
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES

8
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
- Prolonged contact with any even low aggressive substance can cause external braid damage and
subsequent burst of the hose.
-Lecontactprolongéavecdessubstancesmêmepeuagressivespeutprovoquerladétériorationdela
tresseetl’éclatementconséquentduexible.
-Elcontactoprolongadoconsustancias,aunsipocoagresivas,puedeperjudicarlatrenzayprovocar
laconsecuenterupturadelexo.
- Before the start of the bend please leave a straight section twice the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
-Antesdeliniciodelacurvaturadejenuntramorectilíneodeporlomenos2veceseldiámetro
exterior.
-Maintainminimumbendradius(DN=nominalinternaldiameter):
-Respecterlerayonminimumdecourbure(DN=diamètreinternenominale):
-Respetenelradiomínimodecurvatura(DN=diámetrointernonominal):
DN6=Ø25mm
DN8=Ø30mm
DN10=Ø35mm
DN13=Ø45mm
-Tightenconnectorswithgasketseal(nuts)asmuchaspossibleplus1/4turnusinganappropriate
wrench.
-Visserlesraccordsaveclejointd’étanchéité(écrous)àlamainautantquepossible,plus1/4de
tour avec une clé appropriée.
-Atornillenlosracoresconjuntadecierre(tuercas)lomásposiblemanualmente,másun1/4de
vuelta utilizando una llave adecuada.
-Afterassemblyavoideventheslightestlateralstress(i.e.duringthefasteningofthetie-rodorof
thedrainpop-uplever).
-Après le montage il faut éviter la moindre sollicitation latérale, avec n’importe quel outil (ex.
pendantlaxationdutirantoudelatirettedevidange).
-Después del montaje, eviten las solicitaciones laterales, aun mínimas, con todo tipo de
herramienta(porejemplodurantelajacióndeltiranteodelavarilladedesagüe).
Ø
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!

9
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
1
23
4
5
6
7
8
9

10
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES

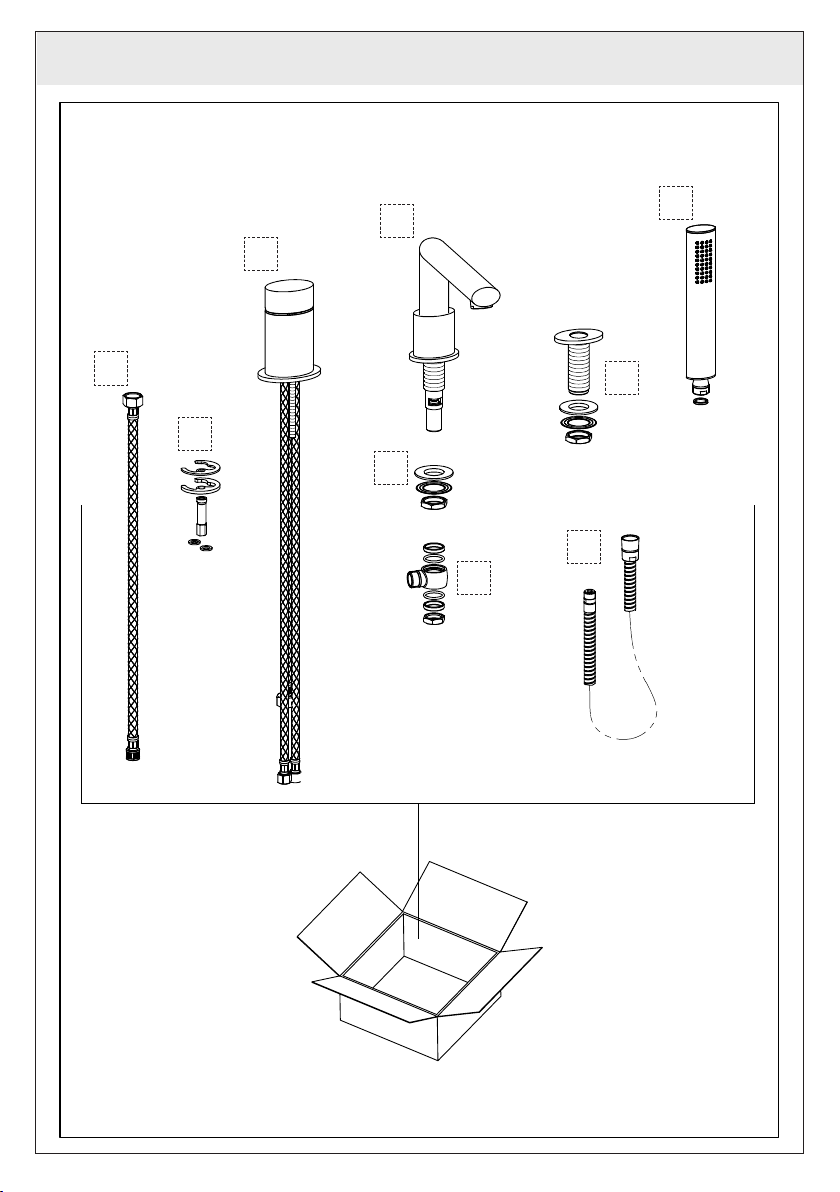

Package content:
1-Mixerbody
2 - Supply spout
3 - Handshower
4-Fasteningforcontrol
5-Fasteningforsupplyspout
6 - Handshower support
7 - Flexible hose
8 - Connection flexible
9 - Spout connection
Contenu de l’emballage:
1-Corpsmélangeur
2 - Bouche de débit
3 - Douchette
4-Fixationpourcommande
5-Fixationpourbouchededébit
6 - Support douchette
7 - Flexible pour la douchette
8 - Flexible de liaison
9 - Raccord pour bouche
Contenido del embalaje:
1-Cuerpomezclador
2-Cañodeerogación
3 - Ducha -teléfono
4-Fijaciónparamando
5-Fijaciónparacañodeerogación
6 - Soporte para ducha-teléfono
7 - Flexible de la ducha teléfono
8 - Flexible de conexión
9-Racorparacaño

11
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
- Installation tools
- Outils nécessaires pour l’installation
- Herramienta necesaria para la instalación
7/16”
[11 mm]
1”
[25 mm]
1-1/4”
[31 mm]
15/16”
[24 mm]
7/8”
[23 mm]
5/8”
[16 mm]

12
Fig. 1
Fig. 2
INSTALLATION - INSTALLATION - INSTALACIÓN
7/16”
[11 mm] 1-1/4”
[31 mm]
1-1/4”
[31 mm]

13
INSTALLATION - INSTALLATION - INSTALACIÓN
INSTALLATION
Before insert the group into the holes of the bathtub, make sure that the base gaskets are correctly
positionedinitsownrecessesandthatthesupplyexiblehosesarewatertightentothebodyofthetap.
Put the group in the holes of the bathtub.
Fasten the assembly with the respective fastening kits.
INSTALLATION
Avantd’introduirelegroupedanslestrousdubassinilfauts’assurerquelejointesdebasesoyentbien
positionnéàsaplacesetquelestubesexiblesd’alimentationsoientbienvissésaucorpsdurobinet.
Insérer le groupe dans les trous du bassin.
Fixerlegroupeavecleskitsdexationrespectifs.
INSTALACIÓN
Antesdeintroducirelgrupoenlosagujerosdelabañeraasegúrensequelasjuntasdebaseseencuentran
ensupropioasientosyquelosexiblesdealimentaciónestanbienatornilladoalcuerpodelmezclador.
Posicionenelgruposobrelosagujerosdelabañera.
Fijenelgrupoutilizandoloscorrespondientesjuegosdejación.

14
Fig. 3
Fig. 4
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 5
1”
[25 mm]
1
2
3
4
5
6
15/16”
[24 mm]
7/8”
[23 mm]

15
INSTALLATION - INSTALLATION - INSTALACIÓN
INSTALLATION
Assemblyshouldbeinsertedintheindicatedsequence:metalring1,O-ring2,cross3,O-ring4,metal
ring5andnut6.
Maketheconnectionsasindicated:connecttheneutralhose(withoutredorbluestrips)comingfromthe
mixerbodytothelateralconnectionG1/2”ofthecrossinsertinginbetweenthetightnessgasket.Connect
theneutralhosewithfemaleconnectionG1/2”tothelowerpartofthecross,insertinginbetweenthe
tightnessgasketandremovetheendwithfemaleconnectionM15x1fromthehand-showercone.
INSTALLATION
Legroupedoitêtreinsérédanslaséquenceindiquée:baguemétallique1,O-ring2,croisillon3,O-ring
4,baguemétallique5etecrou6.
Effectuerles connexionsainsi qu’indiqué:connecterleexibleneutre(sansrubansrougesoubleus)
provenantducorpsmélangeurauraccordG1/2”latéralducroisilloninterposantlagained’étanchéité.
ConnecterleexibleneutreavecraccordG1/2”femelleàlapartieinférieureducroisillon,interposantla
gained’étanchéitéetextrairel’extrémitéavecraccordM15x1femelleducôneporte-douchette.
INSTALACIÓN
Elgrupotienequeserintroducidosegúnlasecuenciaindicadaacontinuación:anillometálico1,O-ring
2,cruceta3,O-ring4,anillometálico5ytuerca6.
Efectúenlosacoplamientoscomoindicadoacontinuación:conectenelexoneutro(sinbandasrojas
oazules)procedentedelcuerpodelmezcladoralaconexiónG1/2”lateraldelacrucetainterponiendo
lajuntadecierre.ConectenelexoneutroconconexiónG1/2”hembraalaparteinferiordelacruceta,
interponiendolajunta decierre ysueltenla extremidadconconexión M15x1hembra delconoporta
ducha-teléfono.

16
Fig. 6
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 8
Fig. 7
Filter washer
Jointe filtre
Junta-filtro
Hot Cold
Red Blue
5/8”
[16 mm]
5/8”
[16 mm]

17
INSTALLATION - INSTALLATION - INSTALACIÓN
INSTALLATION
Connect the hand shower hose to the hose that comes out from the support, putting in between the
supplied tightness gasket.
Connectthehandshowertotheotherendofthehoseputtinginbetweentheltergasket.
Connect supply hoses to the water network paying attention to interpose tightness gaskets.
Open the water network and check there are no leakages.
INSTALLATION
Connecterleexibledeladouchetteauexiblequisortdusupport,interposantlagained’étanchéité
fournie.
Connecterladouchetteàl’autreextrémitéduexibleinterposantlagaineltre.
Connecter les exibles d’alimentation au réseau hydrique en veillant à interposer les gaines
d’étanchéité.
Ouvrirl’eauduréseauhydriqueetvérierqu’iln’yapasdefuites.
INSTALACIÓN
Conectenel exodeladucha-teléfonoalexoquesaledelsoporte,interponiendola juntadecierre
incluida en el suministro.
Conectenladucha-teléfonoalaotraextremidaddelexointerponiendolajuntaltro.
Conectenlosexosdealimentaciónalaredhídricacuidandoconinterponerlasjuntasdecierre.
Abranelaguadelaredhídricayveriquenquenohayagoteos.

18
COLD

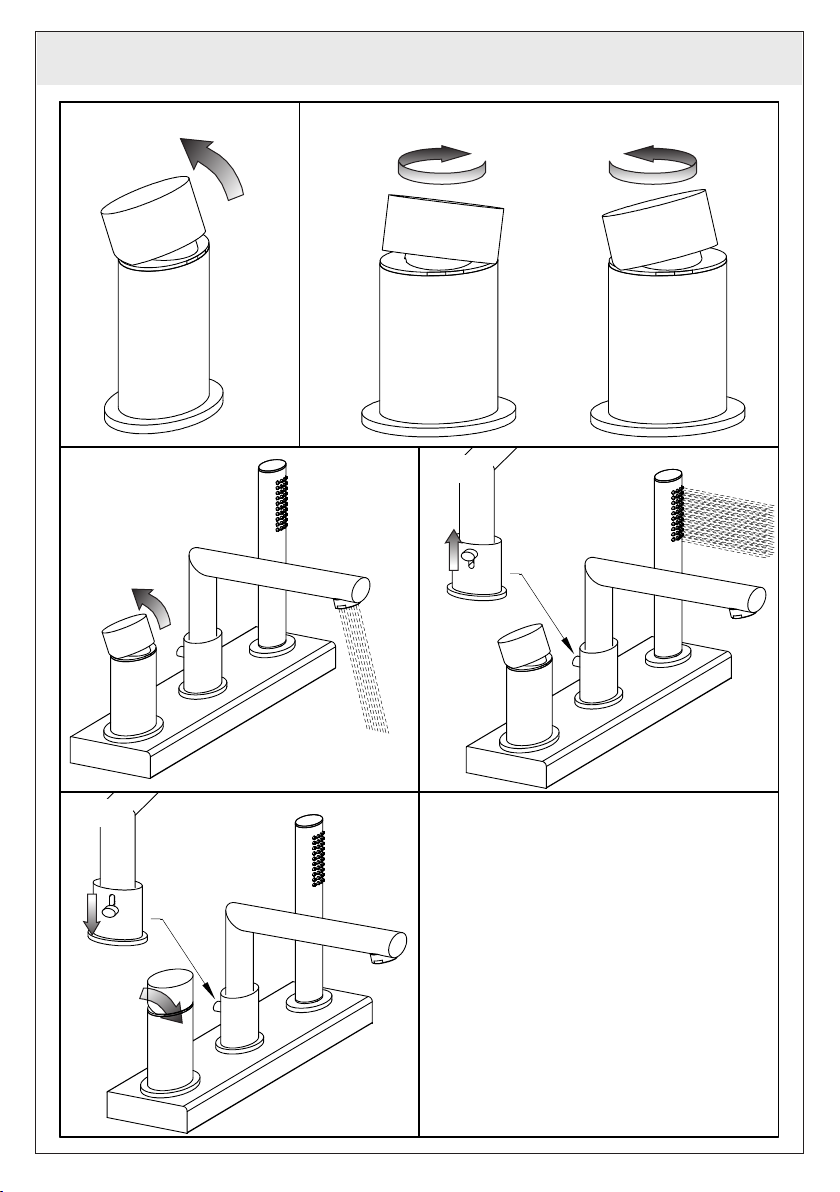

USE - USAGE - USO
Fig. 9 HOT
ON
OFF
Fig. 10
Fig. 11 Fig. 12
Fig. 13
OPEN
CLOSE

19
USE - USAGE - USO
USE
- Open the handle upwards to start the supply of the water; if you open more and more the handle it will
be more the supply of the water too.
- To turn the handle towards the left to supply the hot water, to turn the handle to the right to supply the
cold water.
- In order to operate the diverter it’s enough to run the normal water distribution and pull the knob. In this
waythewaterwillowfromtheshower.Torestoretheinitialcondition,itwillbesufcienttostopthe
water distribution by means of the handle; the knob automatically will return to the rest position.
USAGE
- Pousser la poignée vers le haut; plus la poignée sera poussée, plus la distribution de l’eau sera
majeure.
- Faire tourner la poignée vers gauche pour distribuer de l’eau chaude, faire tourner la poignée vers droite
pour distribuer de l’eau froide.
- Pour actionner le déviateur, il est sufsant de commencer la distribution normale de l’eau en tirant
le pommeau. De cette façon l’eau sortira de la douche. Pour rétablir la condition initiale, il faudra
interrompre la distribution de l’eau avec l’aide de la poignée et le pommeau retournera automatiquement
a la position de repos.
USO
-Abrirlamanetahaciaarribaporempezarl’erogaciòndel’agua;abriendomàslamanetasepuedehaber
màserogaciòndeagua.
- Girar la maneta a izquierda por erogar agua caliente, girar la maneta a derecha por erogar agua frìa.
- Paraaccionar eldesviadoressucienteempezarlaerogación normaldelaguaytirarelpomo. De
estaforma,elaguasaldrádeladucha.Pararestablecerlacondicióninicialserásucienteinterrumpir
la erogación del agua con la ayuda de la maneta y el pomo volverá automáticamente a la posición de
reposo.

20

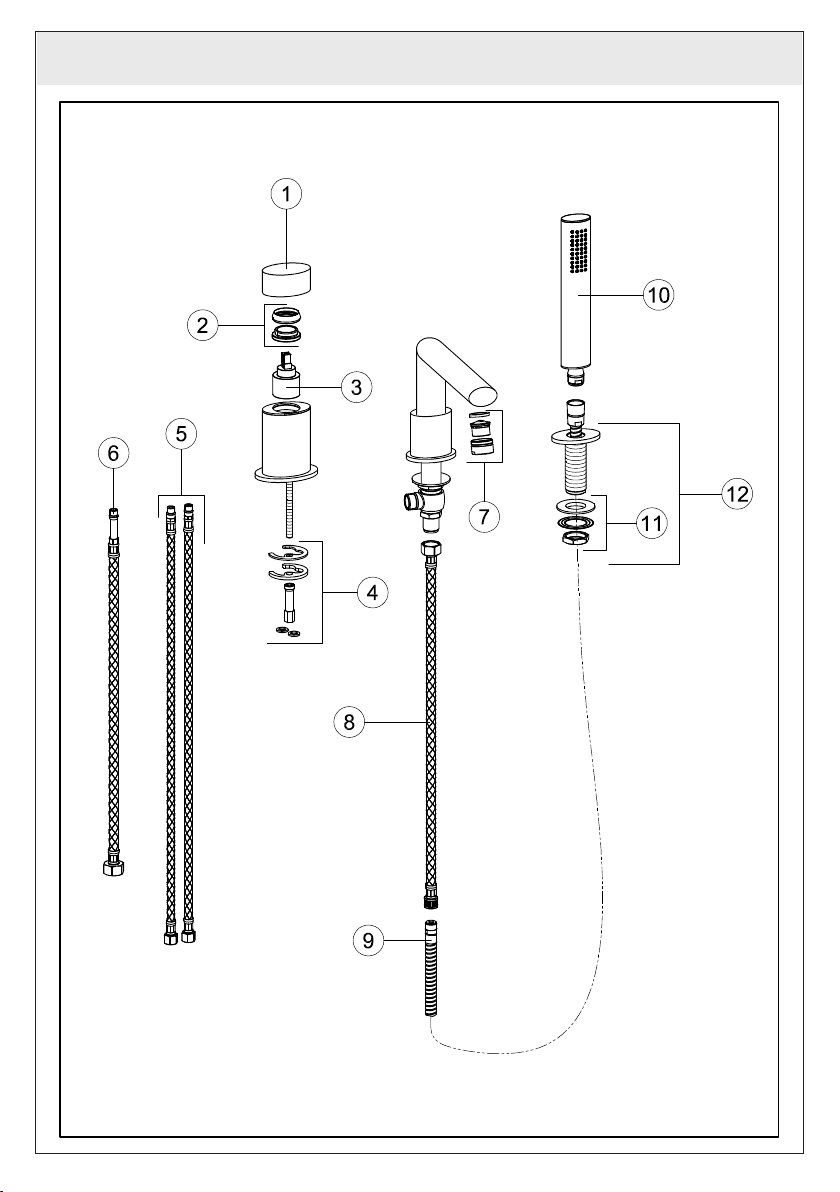

MAINTENANCE - MANUTENTIÓN - MANTENIMIENTO
