GF JRG CleanLine 1870.025 Manual

1870.025/.032 D 2– 8
F 9 – 16
I 17 – 24
E 25 – 32
Bedienungs- und Wartungsanleitung
Notice d’utilisation et d’entretien
Istruzioni d’uso e manutenzione
Operating and maintenance instructions
JRG CleanLine
Filter

2
D

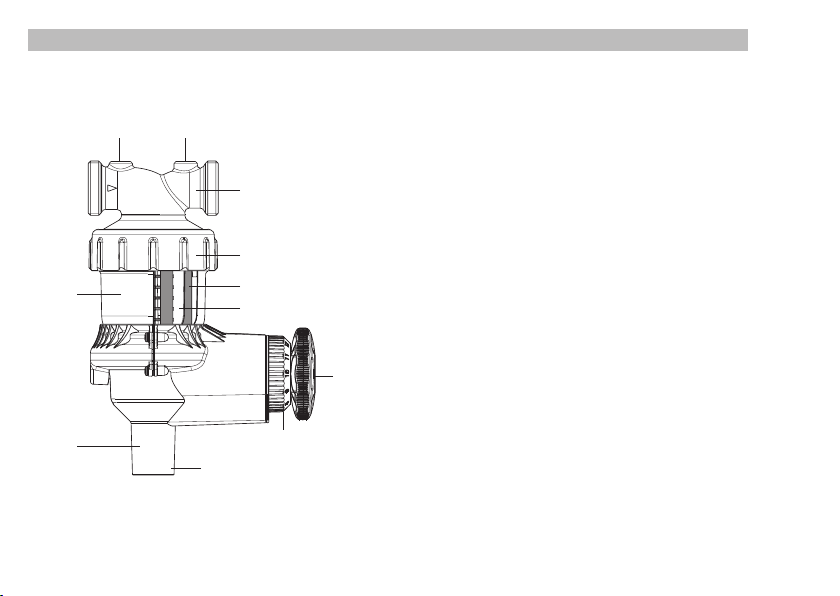

Aufbau
1 Gehäuse
2 Manometeranschluss primär/sekundär
3 Mutter
4 Filterbecher
5 Filtereinsatz
6 Stössel
7 Monatsring (Skala 1–12)
8 Handbetätigung
9 Ablassstutzen
1
8
3
6
5
Dient als Ablass für die Rückspülung und darf nicht
als Entleerung für die Installation verwendet werden.
4
9
2 2
7

3
D
Bedienungs- und Wartungsanleitung
Bitte lesen Sie die vorliegende Bedienungs-
und Wartungsanleitung aufmerksam durch.
Die eingesetzten Symbole bedeuten:
Warnung
Dieses Symbol weist auf eine Information
hin, deren Nichtbeachtung zu umfang-
reichen Sachschäden führen kann.
Die Sicherheitshinweise sind zu beachten.
Hinweis
Dieses Symbol weist auf eine Information
hin, die wichtige Angaben hinsichtlich der
Verwendung enthält. Das Nichtbefolgen
kann zu Störungen führen.

4
D
Einleitung
Der rückspülbare Feinfilter hält Schwebestoffe,
wie Kalk, Rost, Sand usw. welche grösser sind
als 100 μm, zurück. Diese Schwebestoffe können
aufgrund von Reparaturen, Sanierungen etc. am
öffentlichen Versorgungsnetz über die Gebäude-
anschlussleitung ins Hauswasser-Leitungsnetz
gelangen.
Deshalb, aber auch aus hygienischen Gründen,
ist periodisch, mindestens alle 2 Monate, eine
Rückspülung des Filters durchzuführen.
Filterbecher und Kunststoffteile sind auf allfäl-
lige Schäden wie Haarrisse, Kratzer, abgebro-
chene Teile usw. zu prüfen. Ggf. ist die komplette
Feinfiltereinheit zu ersetzen.
Da Trinkwasser ein Lebensmittel ist,
darf der Filterbecher und das Filter-
gehäuse auch nur mit solchem, ohne
Zusatz von Reinigungsmitteln, gereinigt
werden.
Der JRG CleanLine Filter dient lediglich
dem Zurückhalten von eingespülten
Schwebestoffen. Er ersetzt in keiner
Weise eine gewünschte oder notwendige
Wasseraufbereitung (Enthärtung,
Entkeimung etc.)!

5
D
Wichtige Informationen
Filterbecher und Kunststoffteile sind
vor Lösungs- oder Reinigungsmitteln
zu schützen. Bei Installationen in
aggressiver Umgebung und/oder in
Räumen mit unkontrollierbaren
Umwelteinflüssen (wie Lösungs- oder
Reinigungsmitteldämpfen etc.) muss
der Filterbecher und Kunststoffteile
entsprechend geschützt werden.
Im Zweifelsfall beraten wir Sie gerne.
Der Filterbecher muss vor intensiver
UV-Strahlung geschützt werden.
An JRG CleanLine Filter dürfen keine
Reparaturen vorgenommen werden.
Für die Wartung des Filters ist die
Wartungsanleitung einzuhalten.
Einsatzbereich
Der JRG CleanLine Filter ist für folgende
Einsatzbereiche zugelassen:
Wassertemperatur: max. 30°C
Druck: min. 200 kPa (2 bar)
max. 1‘600 kPa (16 bar)
Kennzeichnung
- DN25, DN32 (Armaturengrösse)
- JRG (Herstellerzeichen)
- Durchflusspfeile
Inbetriebnahme
Vor der Inbetriebnahme vom JRG
CleanLine Filter ist die Zuleitung
gründlich zu spülen.
Absperrventil vor dem Filter langsam
öffnen.
Diese Bedienungs- und Wartungsanleitung
ist bei der Übergabe der Anlage dem Haus-
eigentümer abzugeben.

6
D
7
8
Wartung
Am JRG CleanLine Filter dürfen keine
Reparaturen vorgenommen werden.
Rückspülung des Filters:
Ein ausreichend dimensionierte
Abflussleitung muss unter dem Ablass-
stutzen vorhanden sein. Bei einem
Primärdruck von 1‘600 kPa (16 bar) ist
mit einer Ablassleistung von 1.25 l/s zu
rechnen. Für Angaben bezüglich Spül-
leistungen bei geringerem Primärdruck,
siehe Montageanleitung.
Drehen Sie die Handbetätigung 8
im Uhrzeigersinn, bis zum
sichtbaren Wasseraustritt
aus dem Ablassstutzen, dadurch wird die erste
Filterkammer gespült: Spüldauer 3-5 Sekunden.
Wiederholen Sie diesen Vorgang bis alle acht
Filterkammern gespült sind.
Nach der achten Filterkammer ist oberhalb vom
Ablassstutzen, links und rechts der Betätigungs-
einheit, eine Farbmarkierung (ohne Schraf-
fierung) ersichtlich. Damit ist der Spülvorgang
abgeschlossen.
Bei starker Verschmutzung empfehlen
wir den vorgängig beschriebenen Spül-
vorgang zu wiederholen.
Achten Sie darauf, dass am Ende des
Spülvorgangs kein Wasser mehr aus
dem Ablassstutzen austritt. Sollte noch
Wasser austreten, wiederholen Sie den
vorgängig beschriebenen Spülvorgang
nochmals vollständig.
Nach erfolgtem Spülvorgang, drehen Sie den

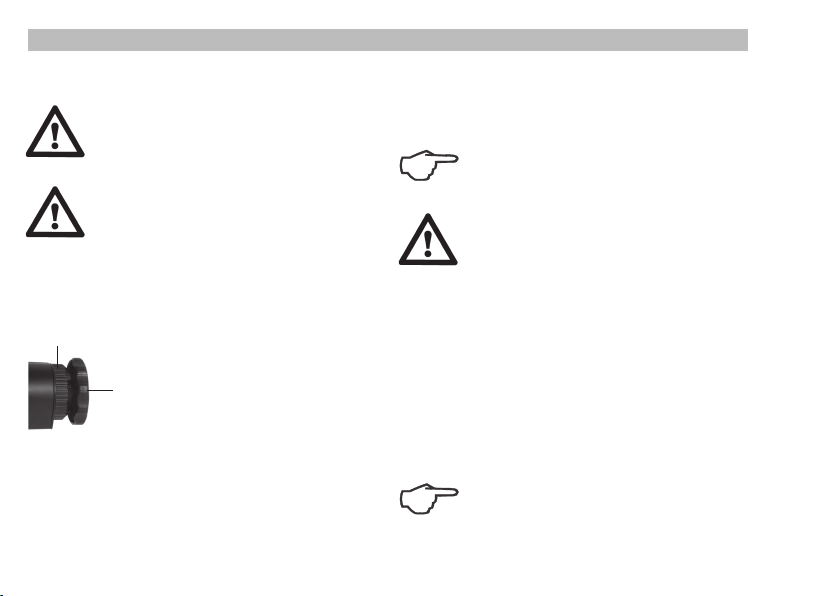

Monatsring 7auf die aktuelle Monatszahl
(Zahl nach oben). Dadurch können Sie ablesen,
in welchem Monat die letzte Rückspülung
durchgeführt wurde.
Betriebsstörungen
Bei anhaltenden Betriebsstörungen
wenden Sie sich bitte an Ihren Sanitär-
Installateur.

7
D
Wartung JRG CleanLine
1. JRG CleanLine Combi/Filter
entleeren, dazu Wasser-
versorgung und Stockwerks-
verteilung abstellen, Wasser
druck abbauen
(z.B. am Entleerventil).
2. Mutter 3von Hand lösen und
Feinfiltereinheit 16 entfernen
(Feinfiltereinheit mit Hand-
betätigung).
3. Siebeinsatz und O-Ring reinigen,
bzw. bei Bedarf ersetzen (Ersatz-
teil-Set O-Ring und Siebeinsatz:
JRG Code 8171.200).
4. Wiederzusammenbau und
Inbetriebnahme mit Funktions-
kontrolle.
1 Gehäuse
3 Mutter
14 O-Ring
16 Feinfiltereinheit
8 Handbetätigung
15 Siebeinsatz

8
D
Es dürfen nur Original-Ersatzteile
verwendet werden.
Der Austausch darf nur durch einen
ausgewiesen Sanitärfachmann aus-
geführt werden.

9
1870.025/.032 F 9 – 16
Notice d’utilisation et d’entretien
JRG CleanLine
Filtre

10
F
Structure
1 Corps
2 Raccord pour manomètre
primaire/secondaire
3 Ecrou
4 Cuve du filtre
5 Cartouche filtrante
6 Coulisseau
7 Bague mensuelle (échelle 1–12)
8 Commande manuelle
9 Tubulure de décharge
1
8
3
6
5
Sert d’évacuation pour le rinçage à contre-courant et
ne doit pas être utilisé pour la vidange de l’installation.
4
9
2 2
7

11
F
Mode d’emploi et instructions de maintenance
Veuillez lire attentivement le présent mode
d’emploi et instructions de maintenance.
Les symboles utilisés signifient:
Avertissement
Ce symbole renvoie à une information
importante dont le non-respect pourrait
entraîner des dommages matériels
importants. Il convient d’observer les
consignes de sécurité.
Remarque
Ce symbole renvoie à une information
contenant des indications importantes
en matière d’utilisation. Son non-respect
pourrait entraîner des dérangements.

12
F
Introduction
Par suite de travaux de réparation, d’assainis-
sement etc., des particules en suspension telles
que le calcaire, la rouille, le sable etc. peuvent
être véhiculées par le réseau public d’alimen-
tation en eau et aboutir dans la conduite d’eau
domestique. Le filtre fin à rinçage à contre-cou-
rant retient les particules en suspension dont la
taille est supérieure à 100 μm.
Pour des raisons d’hygiène, il convient toutefois
d’effectuer un rinçage périodique à contre-
courant du filtre et ceci au minimum tous les
2 mois. La cuve du filtre ainsi que les parties
en matière synthétique sont à contrôler en cas
de dommages dus aux microfissures, rayures,
pièces cassées etc. et à remplacer le cas
échéant.
Compte tenu que l’eau potable est une
denrée alimentaire, la cuve du filtre et
le boîtier du filtre sont à nettoyer sans
l’apport de produits de nettoyage.
Le filtre JRG CleanLine sert uniquement
à retenir les particules en suspension.
Il ne remplace en aucun cas une
installation souhaitée ou indispensable
de traitement des eaux (anti calcaire,
décontamination etc.)!

13
F
Informations importantes
La cuve du filtre et les parties en matière
synthétique sont à protéger contre les
dissolvants et les produits de nettoyage.
En cas d’installation dans un milieu agressif
et/ou dans des locaux à influences environne-
mentales incontrôlables (telles que vapeurs de
solvant ou de détergent etc.), il convient de pro-
téger la cuve du filtre et les parties en matière
synthétique de manière adéquate. Nous vous
conseillons volontiers en cas de doute.
La cuve du filtre doit être protégée des
rayons UV intensifs.
Aucune réparation ne doit être entre-
prise sur le filtre JRG CleanLine.
En ce qui concerne l’entretien du filtre,
il convient de respecter l’instruction de
maintenance.
Champ d’application
Le filtre JRG CleanLine est homologué pour
les champs d’application suivants:
Température de l’eau: max. 30°C
Pression: min. 200 kPa (2 bar)
max. 1‘600 kPa (16 bars)
Caractéristiques
- DN25, DN32 (dimension de la robinetterie)
- JRG (marque du fabricant)
- Flèches de débit
Mise en service
Avant la mise en service du filtre JRG
CleanLine, il convient de rincer minu-
tieusement la conduite d’alimentation.
Ouvrir lentement le robinet d’arrêt en
amont du filtre.
Ce mode d’emploi et instruction de maintenance
est à remettre au propriétaire du bâtiment lors
de la remise de l’installation.

14
F
7
8
Maintenance
Aucune réparation ne doit être entre-
prise sur le filtre JRG CleanLine.
Rinçage à contre-courant du filtre:
Une conduite d’évacuation suffisamment
dimensionnée doit être disponible sous
la tubulure de décharge. Avec une pres-
sion primaire de 1‘600 kPa (16 bars), il
convient de prévoir une conduite de dé-
charge pour 1.25 l/s. En ce qui concerne
les données relatives aux capacités de
rinçage en cas de pression primaire
inférieure, voir l’instruction de montage.
Veuillez tourner la commande
manuelle 8dans le sens des
aiguilles d’une montre, jusqu’au
refoulement de l’eau de la tubulure de décharge,
ceci permet le rinçage de la première chambre
du filtre: durée du rinçage 3-5 secondes.
Veuillez répéter ce processus jusqu’à ce que les
huit chambres du filtre soient rincées.
Un encliquetage du volant est perceptible après le
rinçage des huit chambres du filtre, la LED 10
s‘éteint. Le processus de rinçage est ainsi terminé.
En cas de fort encrassement, nous préco-
nisons de répéter le processus de rinçage
préalablement décrit.
Veillez à ce que de l’eau ne s’écoule plus
de la tubulure de décharge après la fin
du processus de rinçage. Si de l’eau
devait encore s’écouler, il convient de
répéter une fois encore l’ensemble du
processus de rinçage préalablement
décrit.
Après le processus de rinçage, veuillez tourner
la bague mensuelle 7sur le chiffre du mois
actuel (chiffre vers le haut). Vous pouvez ainsi
relever la date du dernier processus de rinçage.
Dérangements
En cas de dérangements persistants,
veuillez vous adresser à votre installa-
teur sanitaire.

15
F
L’entretien JRG CleanLine
1. Vidanger le JRG CleanLine: pour
ce faire fermer l’alimentation en
eau et la distribution d’étage et
diminuer la pression d’eau
(p.ex. au robinet de vidange).
2. Dévisser l’écrou 3à la main et
retirer l’unité du filtre (unité du
filtre et commande manuelle).
3. Nettoyer le tamis et le joint
torique, ou les remplacer si
nécessaire (set de pièces de
rechange joint torique et tamis :
JRG Code 8171.200).
4. Remontage et mise en service
avec contrôle du fonctionnement.
1 Corps
3 Ecrou
14 Joint torique
16 Unité du filtre fin
14 Tamis
8 Commande
manuelle

16
F
Seules des pièces détachées d’origine
doivent être utilisées. Le changement
s’effectuera exclusivement par un
installateur sanitaire expérimenté.

17
Istruzioni d’uso e manutenzione

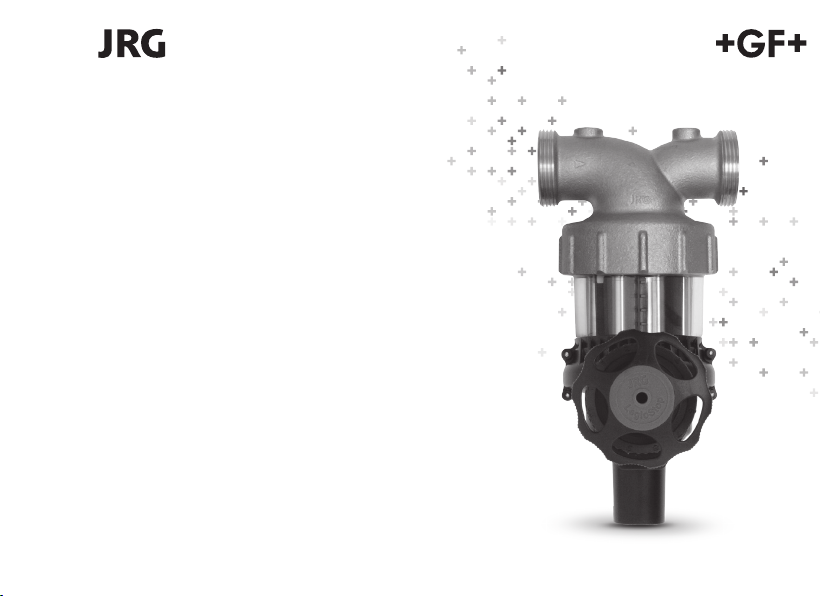

JRG CleanLine
Filtro
1870.025/.032 I 17 – 24

18
I
Struttura
1 Corpo
2 Attacco manometro primario/secondario
3 Dado
4 Contenitore filtro
5 Cartuccia filtrante
6 Stantuffo
7 Anello mensile (scala 1–12)
8 Azionamento manuale
9 Manicotto di scarico
1
8
3
6
5
Serve da scarico per la funzione autopulente
e non può essere utilizzato per svuotare l’impianto.
4
9
2 2
7

19
I
Istruzioni d’uso e manutenzione
Leggere attentamente le presenti istruzioni
d’uso e manutenzione. I simboli usati
significano:
Attenzione
Questo simbolo richiama l’attenzione su
un’informazione, la cui inosservanza può
causare notevoli danni. Si devono
rispettare le avvertenze di sicurezza.
Avvertenza
Questo simbolo richiama l’attenzione su
un’informazione contenente importanti
indicazioni sull’uso. L’inosservanza può
causare guasti.

20
I
Introduzione
Le sostanze in sospensione, come calcare,
ruggine, sabbia, ecc. possono giungere nella
rete di tubazioni dell’acqua domestica a seguito
di riparazioni, risanamenti, ecc. alla rete di
alimentazione pubblica tramite la tubazione di
collegamento dell’edificio.
Il microfiltro lavabile in controcorrente installato
trattiene le sostanze in sospensione di dimen-
sioni maggiori di 100 μm.
Pertanto, ma anche per motivi igienici, si deve
eseguire periodicamente almeno ogni 2 mesi
un lavaggio in controcorrente del filtro.
Il contenitore del filtro ed i componenti in
plastica devono essere controllati per eventuali
danneggiamenti come fessure capillari, rigature,
componenti rotti ed eventualmente sostituirli.
Poiché l’acqua potabile è un alimento,
il contenitore del filtro ed il corpo del
filtro devono essere lavati anche solo
con acqua, senza aggiunta di detergenti.
Il filtro JRG CleanLine serve solamente
a trattenere le sostanze in sospensione
aspirate. Questo non sostituisce in nes-
sun modo un trattamento dell’acqua
desiderata o necessaria (addolcimento,
disinfezione etc.)!
