Gigahertz Solutions HF59B User manual

M a d e in G e r m a n y

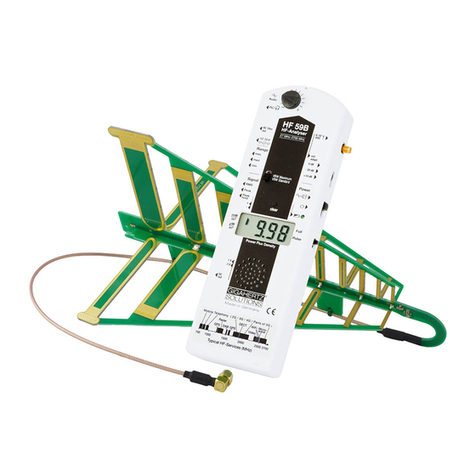

HF59B
27 MHz (UBB27) / 700 MHz (LogPer) - 2,7 GHz (3,3 GHz: -3dB)
Deutsch
Seite 1
HF-Analyser
Hochfrequenz-Analyser für Frequenzen von
700 MHz bis 2,7 (3,3) GHz
Bedienungsanleitung
English
Page 20
RF-Analyser
High Frequency Analyser for Frequencies
from 700 MHz to 2.7 (3.3) GHz
Manual
Rev.8.0, 2112

M a d e in G e r m a n y
Danke!
Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf dieses
Gerätes bewiesen haben. Es erlaubt Ihnen eine einfache Bewertung
Ihrer Belastung hochfrequenter („HF“) Strahlung gemäß den Empfeh-
lungen der Baubiologie.
Auch die von seinem Frequenzgang umfassten 5G Bänder werden
zuverlässig gemessen.
Wiederholen Sie die Messung regelmäßig, da sich die Belastung
durch den schnellen Ausbau der Funktechnologien über Nacht massiv
erhöhen kann.
Das Gerät ist auf Messungen in Innenräumen ausgelegt: Vor Feuchtigkeit schützen
(auch vor kondensierender Luftfeuchtigkeit).
Der Antenneneingang ist gegen Überlast abgesichert, so dass Handys, WLAN Router
und ähnliche Geräte auch in nächster Nähe keinen Schaden anrichten.
Thank you!
We thank you for the confidence you have shown in buying a Giga-
hertz Solutions product. It allows for an easy evaluation of your expo-
sure to high-frequency (“HF”) radiation according to the recommenda-
tions of the building biology.
The 5G bands covered by its frequency response are also reliably
measured.
Make sure to repeat measurements at regular intervals as the
rapid development of the radio technologies may cause an overnight
multiplication of the pollution in your surroundings.
The device is designed for indoor measurements: protect from moisture (including
condensing humidity).
The antenna input is protected against overload, so that cell phones, WLAN routers
and similar devices will not cause any damage even in close proximity.

© Gigahertz Solutions GmbH Seite 1
M a d e in G e r m a n y
Deutsch
Inhaltsverzeichnis
Vorbereitung des Messgerätes 1
Funktions- und Bedienelemente 2
Eigenschaften hochfrequenter Strahlung … 4
…und Konsequenzen für die Durchführung der Messung 5
Schritt-für-Schritt-Anleitung zur Durchführung der Messung 8
Grenz-, Richt- und Vorsorgewerte 15
Audio-Modulationsanalyse 16
Benutzung der Signalausgänge 17
Weiterführende Analysen 17
Akkumanagement 18
Garantie, Serviceadresse 18
Umrechnungstabelle hintere Umschlagseite
Vorbereitung des Messgerätes
Anschluss der LogPer-Antenne
An der Antennenspitze befinden sich zwei Leuchtdioden zur Funkti-
onsdiagnose bei eingeschaltetem Messgerät. Die rote LED leuchtet,
wenn die Antenne richtig angeschlossen ist und die Stecker und die
Antennenleitung in Ordnung sind. Die grüne LED überprüft die Leitun-
gen und Lötstellen auf der Antenne selbst und leuchtet, wenn hier alle
Kontakte ordnungsgemäß sind.
Antenne in den kreuzförmigen Schlitz in der abgerundeten Geräte-
stirnseite stecken. Damit sich das Antennenkabel „entspannt“ in
einem Bogen unter dem Messgeräteboden zwischen Antenne und
Antennenbuchse des Messgerätes ausrichten kann, ggf. für die Aus-
richtung des Kabels die Schraubverbindung an der Buchse etwas lo-
ckern.
Wichtig: Antennenkabel nicht knicken!
An beiden Enden des Antennenkabels sind Ferritröhrchen zur Ver-
besserung der Antenneneigenschaften aufgesteckt.
Der Anschluss der Omni-Antenne UBB27 (optional zum HF59B er-
hältlich) ist in deren Bedienungsanleitung beschrieben.
Überprüfung der Akkuspannung
Wenn die „Low Batt.”-Anzeige senkrecht in der Mitte des Displays an-
gezeigt wird, so ist keine zuverlässige Messung mehr gewährleistet.
In diesem Falle Akku laden.

Seite 2© Gigahertz Solutions GmbH
M a d e in G e r m a n y
Falls gar keine Anzeige auf dem Display erscheint, Kontaktierung des
Akkus prüfen bzw. versuchsweise eine 9 Volt E-Block-Batterie (Alkali-
mangan) einsetzen. (Siehe Kapitel „Akkuwechsel“).
Vorsicht: Bei temporärem Batteriebetrieb darf keinesfalls das Netz-
teil angeschlossen werden!
Hinweis
Jeder Schaltvorgang (z.B. Messbereichswechsel) führt systemimma-
nent zu einer kurzen Übersteuerung, die auf dem Display dargestellt
wird.
Das Messgerät ist nun einsatzbereit.
Im nächsten Kapitel sind einige essentielle Grundlagen für eine be-
lastbare HF-Messung kurz zusammengefasst. Wenn Ihnen diese
nicht geläufig sind, so sollten Sie dieses Kapitel keinesfalls übersprin-
gen, da sonst leicht gravierende Fehler in der Messung
unterlaufen können.
Funktions- und Bedienelemente
1) Lautstärkeregler für die Audioanalyse
Der HF-Teil des Gerätes ist durch ein internes Blechgehäuse am Antennenein-
gang gegen Störeinstrahlung geschirmt (Schirmungsmaß ca. 35 - 40 dB

© Gigahertz Solutions GmbH Seite 3
M a d e in G e r m a n y
2) 3,5mm Klinkenbuchse: AC-Ausgang des modulierten Signals zur
Audioanalyse (PC-Audiokarte oder Kopfhörer (mono)).
3) Genormter AC Ausgang 1 Volt Spitze-Spitze, feldstärkeproportio-
nal.
4) Ladebuchse 12-15 Volt DC zur Verwendung mit dem mitgeliefer-
ten Netzteil. Nur bei Akkubetrieb verwenden!
5) Wahlschalter für den Messbereich:
max = 19,99 mW/m² (=19.990 µW/m²)
med = 199,9 µW/m²
min = 19,99 µW/m²
Zu beachten: Mit Vorverstärker und Dämpfer verändert sich die Skalierung.
6) Wahlschalter für die Signal-Bewertung. Standardeinstellung =
„Peak“. Wenn „Peak hold“ (Spitzenwert halten) eingestellt ist, so
kann mit dem kleinen Serviceschalter schräg rechts darunter
noch zusätzlich die Zeitkonstante eingestellt werden, d.h. ob der
Spitzenwert langsamer oder schneller „zurückläuft“. Standardein-
stellung = „+“. Manuelle Rücksetzung des Spitzenwertes mit Tas-
ter 14.
7) Die Einheit der angezeigten Zahlenwerte wird durch kleine Bal-
ken links im Display angezeigt:
Balken oben = mW/m² (Milliwatt/m²)
Balken unten = µW/m² (Mikrowatt/m²)
8) Gleichspannungsausgang z.B. für Langzeitaufzeichnungen.
1 Volt DC bei Vollausschlag, skalierbar auf 2 Volt DC.
9) Anschlussbuchse für das Antennenkabel. Die Antenne wird in
den Kreuzschlitz auf der Gerätestirnseite gesteckt.
10) Pegelanpassungsschalter nur bei Verwendung der optional
erhältlichen Zwischenstecker zur Verstärkung und
Dämpfung (nicht im Standardlieferumfang) . Bei direktem Anschluss
des Antennenkabels ist die Standardeinstellung „0 dB“ richtig.
Ohne die entsprechenden Zwischenstecker führt jede andere Einstellung nur zu einem
Kommafehler, nicht etwa einer realen Pegelanpassung.
11) Ein-/Ausschalter... ... = Ein, mit Audioanalyse.
12) Ladeanzeige
13) Signalanteil: „Full“ = gesamte Leistungsflussdichte.
„Pulse“ = amplitudenmodulierter (= „gepulster“) Anteil. Bei dieser
Einstellung minimiert sich das Geräterauschen auf einen Bruch-
teil (wichtig bei besonders kleinen Signalen).
14) Taster zur Rücksetzung d. Spitzenwertes. (so lange drücken, bis der Wert
nicht weiter zurückgeht!)
15) Schiebeschalter zur Wahl der Videobandbreite.
Standardeinstellung = „VBW Standard“.
Die Schalter selten benötigter Funktionen sind abgesenkt!
Inhalt der Verpackung
Messgerät, Aufsteckbare Antenne mit Antennenkabel, Akkupack (im
Gerät), Netzgerät, Bedienungsanleitung

Seite 4© Gigahertz Solutions GmbH
M a d e in G e r m a n y
Eigenschaften
hochfrequenter Strahlung...
Wenn hochfrequente Strahlung des betrachteten Frequenzbereichs
auf irgendein Material auftrifft, so
1. durchdringt sie es teilweise
2. wird sie teilweise reflektiert
3. wird sie teilweise absorbiert.
Dadurch kommt es innerhalb eines Gebäudes zu extrem unterschied-
lichen Feldverteilungen mit starken Überhöhungen in einzelnen Punk-
ten (sogenannte „Hotspots“).
Mindestabstand
Erst in einem bestimmten Abstand von der Strahlungsquelle („Fern-
feld“) kann Hochfrequenz in der gebräuchlichen Einheit „Leistungs-
flussdichte“ (W/m²) quantitativ gemessen werden.
Auch in der Fachliteratur findet man unterschiedliche Angaben dar-
über, wo die Fernfeldbedingungen beginnen, wobei die Angaben zwi-
schen dem 1,5-fachen und dem 10-fachen der Wellenlänge liegen.
Als einfach zu merkende Faustregel können Sie von folgenden Unter-
grenzen ausgehen:
Bei 27 MHz ab ca. 27 Metern
Bei 270 MHz ab ca. 2,7 Metern
Bei 2700 MHz ab ca. 27 Zentimetern
… also umgekehrt proportional zur Frequenz.
Hintergrund: Im Nahfeld müssen die elektrische und magnetische Feldstärke des HF-
Feldes separat ermittelt werden (d.h. sie sind nicht ineinander umrechenbar); wäh-
rend man diese im Fernfeld ineinander umrechnen kann und in Deutschland meist
als Leistungsflussdichte in W/m² (bzw. µW/m² oder mW/m²) ausdrückt.
Polarisation
Wenn hochfrequente Strahlung gesendet wird, so bekommt sie eine
„Polarisation“ mit auf den Weg, d.h. die Wellen verlaufen entweder in
der horizontalen oder der vertikalen Ebene. Im besonders interessan-
ten Mobilfunkbereich verlaufen sie zumeist vertikal oder unter 45
Grad. Durch Reflexion und dadurch, dass die Handys selbst irgend-
wie liegen können oder gehalten werden, sind auch andere Polarisati-
onsebenen möglich. Es sollte deshalb immer zumindest die vertikale
und die 45° Ebene gemessen werden. Die aufgesteckte Antenne
misst die vertikal polarisierte Ebene, wenn die Oberseite (Display)
des Messgerätes waagerecht positioniert ist. Ein besonderes Merk-
mal der mitgelieferten logarithmisch-periodischen Antenne ist die be-
sonders gute Entkopplung zwischen vertikaler und horizontaler
Ebene.

© Gigahertz Solutions GmbH Seite 5
M a d e in G e r m a n y
... und Konsequenzen für die Durchfüh-
rung der Messung
Wenn Sie ein Gebäude, eine Wohnung oder ein Grundstück HF-tech-
nisch „vermessen“ möchten, so empfiehlt es sich immer, die Einzeler-
gebnisse zu protokollieren, damit Sie sich im Nachhinein ein Bild
der Gesamtsituation machen können.
Ebenso wichtig ist es, die Messungen mehrere Male zu wiederho-
len: Erstens zu unterschiedlichen Tageszeiten und Wochentagen, um
die teilweise erheblichen Schwankungen nicht zu übersehen. Zwei-
tens aber sollten die Messungen auch über längere Zeiträume hin-
weg gelegentlich wiederholt werden, da sich die Situation oft quasi
„über Nacht“ verändern kann. So kann schon die versehentliche Ab-
senkung der Sendeantenne um wenige Grad, z.B. bei Montagearbei-
ten am Mobilfunkmast, gravierenden Einfluss haben. Insbesondere
aber wirkt sich selbstverständlich die enorme Geschwindigkeit aus,
mit der die Mobilfunknetze (LTE, 5G) und auch WLAN Hotspots heute
ausgebaut werden.
Auch wenn Sie eigentlich die Innenräume vermessen möchten, so
empfiehlt es sich, zunächst auch außerhalb des Gebäudes eine Mes-
sung in alle Richtungen durchzuführen. Ggf. aus dem geöffneten
Fenster messen. Dies erlaubt erste Hinweise auf die „HF-Dichtigkeit“
des Gebäudes einerseits und auf mögliche gebäudeinterne Quellen
andererseits (z.B. DECT-Telefone, auch von Nachbarn).
Außerdem sollte man bei einer Innenraummessung immer beachten,
dass diese über die spezifizierte Genauigkeit der verwendeten Mess-
technik hinaus eine zusätzliche Messunsicherheit durch die aus den
beengten Verhältnissen resultierenden „stehenden Wellen“, Reflexio-
nen und Auslöschungen mit sich bringt. Nach der „reinen Lehre“ ist
eine quantitativ genaue HF-Messung prinzipiell nur unter so genann-
ten „Freifeldbedingungen“ reproduzierbar möglich. Dennoch wird in
der Realität selbstverständlich auch in Innenräumen Hochfrequenz
gemessen, da dies die Orte sind, von denen die Messwerte benötigt
werden. Um diese systemimmanente Messunsicherheit möglichst ge-
ring zu halten, sollte man aber genau die Hinweise zur Durchführung
der Messung beachten.
Wie bereits in den Vorbemerkungen erwähnt, können die Messwerte
schon durch geringe Veränderung der Messposition relativ stark
schwanken (meist deutlich stärker als im Bereich der Niederfre-
quenz). Es ist sinnvoll, das lokale Maximum im betreffenden
Raum für die Beurteilung der Belastung heranzuziehen, auch
wenn dieser Ort nicht exakt mit dem zu untersuchenden Punkt, z.B.
dem Kopfende des Bettes übereinstimmt.
Der Grund liegt in der Tatsache begründet, dass oft schon kleinste
Veränderungen der Umgebung zu recht großen Veränderungen der
lokalen Leistungsflussdichte führen können. So beeinflusst bereits die
messende Person den genauen Ort des Maximums. Insofern kann
also ein zufällig geringer Messwert am relevanten Platz am nächsten
Tag schon wieder viel höher sein. Das Maximum im Raum aber ver-
ändert sich meist nur, wenn sich an den Strahlungsquellen etwas än-
dert, ist also repräsentativer für die Beurteilung der Belastung.
Die folgenden Beschreibungen beziehen sich auf die Immissions-
messung, d.h. auf die Ermittlung der für den Grenzwertvergleich re-
levanten, summarischen Leistungsflussdichte.

Seite 6© Gigahertz Solutions GmbH
M a d e in G e r m a n y
Eine zweite messtechnische Anwendung des vorliegenden Gerätes
ist diejenige, die Verursacher dieser Belastung zu identifizieren bzw.
– noch wichtiger – geeignete Abhilfe- bzw. Abschirmungsmaßnah-
men festzulegen, also letztlich eine Emissionsmessung. Hierfür ist
die mitgelieferte LogPer-Antenne prädestiniert. Das Vorgehen zur
Festlegung geeigneter Abschirmmaßnahmen wird am Ende dieses
Kapitels in einem speziellen Abschnitt beschrieben.
Vorbemerkung zur Antenne
Die mitgelieferte Antenne stellt einen ausgewogenen Kompromiss
aus einer hervorragenden Messcharakteristik und gleichzeitig noch
sehr guten Peileigenschaften dar. Somit kann die Richtung des Strah-
lungseinfalls zuverlässig ermittelt werden - eine Grundvoraussetzung
für eine zielgerichtete Sanierung.
Wichtig: Da die Antenne zur Reduktion des Erdeinflusses nach unten
abgeschirmt ist, sollte man mit der Antennen„spitze“ etwa 10° unter
das eigentliche Messobjekt zielen, um Verfälschungen im Grenzüber-
gang zu vermeiden (bei leicht erhöhten Zielen, z.B. Mobilfunkmast,
ggf. einfach horizontal peilen. Siehe Zeichnung).
Das konkrete Vorgehen für eine aussagefähige Messung wird weiter
hinten noch detailliert beschrieben.
Die ungewöhnliche Ausprägung der Ihnen hier vorliegenden logarith-
misch-periodischen Antenne ist Gegenstand einer unserer Patentan-
meldungen. Sie erlaubt eine sehr gute Trennung der horizontalen und
vertikalen Polarisationsebene und hat einen deutlich günstigeren Fre-
quenzverlauf (geringere „Welligkeit“) als herkömmliche logarithmisch-
periodische Antennen. (Für Profis: Bei der technisch schwierigeren Messung
der vertikalen Polarisationsebene ist sie zudem deutlich besser gegen den verfäl-
schenden Erdeinfluss abgeschirmt).
Auf dem Display wird immer die gesamte Leistungsflussdichte am
Messort angezeigt, in die Richtung, auf welche die Antenne zeigt.
Da das HF59B auch Frequenzen unter 700 MHz empfängt, ist dieser
Filter hier nicht integriert, sondern als HP700 extern vorschaltbar.
Dieser kleine Filter wird als Durchgangsstecker zwischen Antennen-
eingang und das Antennenkabel geschraubt.
Zusätzlich gibt es besonders im unteren HF-Bereich viele nicht
amplitudenmodulierte („ungepulste“) Sender. Diese können durch die
Audioanalyse prinzipiell nicht hörbar gemacht werden, was die Inter-
pretation der Messergebnisse zusätzlich erschwert. Deshalb werden
solche Strahlungsanteile durch das Messgerät mit einem gleichmäßi-
gen Knatterton „markiert“, welcher in der Lautstärke der Audioana-
lyse proportional zum Anteil am Gesamtsignal ist. Die „Markierung“
hat eine Frequenz von 16 Hz (also sehr tief). Ein Hörbeispiel ist auf
unserer homepage zu finden. In der Schalterstellung „Pulse“ rechts

© Gigahertz Solutions GmbH Seite 7
M a d e in G e r m a n y
neben dem Display werden diese Sender und somit auch das „Knat-
tern“ ausgeblendet.
Um mit dem HF59B auch Frequenzen unter 700 MHz quantitativ zu
messen, ist aus dem Hause Gigahertz Solutions die aktive, horizontal
isotrope Ultrabreitbandantenne (auch „Omni-Antenne“) UBB27_G3
von 27 MHz bis über 3,3 GHz erhältlich.
LogPer- oder isotrope Antenne?
Je nach Aufgabe haben beide Typen Vor- und Nachteile:
- unter 700 MHz gibt es keine Alternative zur isotropen UBB-An-
tenne, da die LogPer-Antenne aus geometrischen Gründen erst
bei 700 MHz beginnt.
- Für Langzeitaufzeichnungen ist i.d.R. nur eine isotrope Antenne
sinnvoll.
- Für die orientierende „Immissionsmessung“ (Messung der Ge-
samtbelastung) hat die isotrope Antenne klare Vorteile.
- Für die Festlegung von Sanierungsmaßnahmen („Emissionsmes-
sung“) ist die LogPer-Technik klar überlegen.
Bei der quantitativen „Immissionsmessung” (Messung der Ge-
samtbelastung) sind Vor- und Nachteile beider Antennentypen
gegeneinander abzuwägen:
- Die Messunsicherheit der isotropen Antenne ist in der Praxis höher
und die Interpretation der Ergebnisse schwieriger, aber dafür geht
die Messung schneller und ist umfassender.
- Umgekehrt ist es bei der LogPer-Antenne: Die Messunsicherheit
ist im messtechnischen Alltag geringer und die Interpretation der
Ergebnisse einfacher, aber dafür ist die Messung aufwändiger und
der Frequenzbereich eingeschränkt.

Seite 8© Gigahertz Solutions GmbH
M a d e in G e r m a n y
Schritt-für-Schritt-Anleitung
zur Durchführung der Messung
Orientierende Messung
Messgerät und Antenne gemäß dem Kapitel: „Vorbereitung des
Messgerätes“ überprüfen.
Den Schalter „Signal“ auf „Peak“ einstellen.
Dann den Messbereich (Schalter „Range“) auf „max“ einstellen. Nur
wenn ständig sehr kleine Werte angezeigt werden, in den Messbe-
reich „med“ oder ggf. sogar in den Messbereich „min“ umschalten.
Zu beachten: Beim Umschalten von „max“ auf „med“ wird das Tonsig-
nal deutlich lauter; Zwischen „med“ und „min“ ist kein Unterschied in
der Lautstärke.
An jedem Punkt und aus allen Richtungen kann die Strahlungseinwir-
kung unterschiedlich sein. Wenngleich sich die Feldstärke bei der
Hochfrequenz im Raum sehr viel schneller ändert als bei der Nieder-
frequenz, ist es kaum möglich und auch nicht notwendig, in jedem
Punkt in alle Richtungen zu messen.
Da man für die orientierende Messung nicht auf das Display sehen,
sondern nur auf das Tonsignal hören muss, kann man problemlos
langsamen Schrittes und unter ständigem Schwenken (als „liegende
Acht“) der Antenne bzw. des Messgerätes mit aufgesteckter Antenne
in alle Himmelsrichtungen die zu untersuchenden Räume bzw. den
Außenbereich abschreiten, um einen schnellen Überblick zu bekom-
men, insbesondere hinsichtlich lokaler Maxima. Gerade in Innenräu-
men kann auch ein Schwenken nach oben oder unten erstaunliche
Resultate zeigen.
Quantitative Messung der Gesamtbelastung
Das Gerät sollte am locker ausgestreckten Arm gehalten werden,
die Hand hinten am Gehäuse.
Nun wird im Bereich eines lokalen Maximums die Positionierung des
Messgerätes verändert, um die effektive Leistungsflussdichte (also
den zahlenmäßig interessanten Wert) zu ermitteln. Und zwar
-durch Schwenken „in alle Himmelsrichtungen“ zur Ermittlung der
Haupt-Einstrahlrichtung. In Mehrfamilienhäusern ggf. auch nach
oben und unten. Dabei darf man nach rechts und links aus dem
Schultergelenk schwenken, für die Einstrahlung von hinten muss
man sich selbst aber wieder hinter das Messgerät bringen. Bei Ver-
wendung der UBB27 reicht das Schwenken nach rechts und links,
da nur eine Verfälschung des Messergebnisses durch die mes-
sende Person vermieden werden soll.
-durch Drehen um bis zu 90° nach links oder rechts um die Mess-
gerätelängsachse, um die Polarisationsebene der Strahlung zu be-
rücksichtigen. Bei Verwendung der UBB27 ist dieser Schritt nur nö-
tig, wenn Einstrahlungen direkt von oben oder unten zu erwarten
sind (mehrstöckige - bzw. Mehrfamilienhäuser).

© Gigahertz Solutions GmbH Seite 9
M a d e in G e r m a n y
-durch Veränderung der Messposition (also des „Messpunktes“),
um nicht zufällig genau an einem Punkt zu messen, an dem lokale
Auslöschungen auftreten.
Einzelne Messgeräteanbieter verbreiten die Meinung, dass die effek-
tive Leistungsflussdichte durch Messung in drei Achsen und Bildung
der resultierenden Summe gebildet werden sollten. Das ist bei Ver-
wendung von logarithmisch-periodischen Antennen Unfug. Umso
mehr übrigens auch bei Stab- oder Teleskopantennen.
Allgemein anerkannt ist die Auffassung, den höchsten Wert aus
der Richtung des stärksten Feldeinfalls zum Grenzwertvergleich
heranzuziehen. Bei Verwendung der UBB27 entfällt selbstver-
ständlich die Richtungskomponente.
Um beim Grenzwertvergleich ganz sicher zu gehen, können Sie den
angezeigten Wert mit dem Faktor 2 multiplizieren und das Ergebnis
als Basis für den Vergleich heranziehen. Diese Maßnahme wird von
vielen Baubiologen ergriffen, um auch in dem Fall, dass das Messge-
rät die spezifizierte Toleranz nach unten vollständig ausnutzt, keines-
falls von einer niedrigeren Belastung ausgegangen wird, als real vor-
liegt. Man muss dabei allerdings wissen, dass bei einer eventuellen
Ausnutzung der Toleranz nach oben ein deutlich zu hoher Wert er-
rechnet wird.
Der Faktor für die Messunsicherheit erscheint auf den ersten Blick sehr hoch, relativiert sich je-
doch vor dem Hintergrund, dass sogar bei professionellen Spektrum Analysatoren von densel-
ben Faktor ausgegangen wird.
Das Verhältnis zwischen minimaler und maximaler Auslastung einer
Mobilfunk-Basisstation beträgt in der Regel 1:4. Da man nie genau
weiß, wie stark eine Mobilfunk-Basisstation zum Zeitpunkt der Mes-
sung ausgelastet ist, kann man, um die Maximalauslastung abzu-
schätzen, zu einer sehr auslastungsarmen Zeit messen (sehr früh am
Morgen, z.B. zwischen 3 und 5 Uhr, am Sonntagmorgen auch etwas
später) und den Wert dann mit 4 multiplizieren. Wie im vorigen Ab-
satz beschrieben, kann man auch für das „Auslastungsrisiko“ einen
generellen Sicherheitszuschlag einkalkulieren, jedoch ebenfalls mit
der Möglichkeit verbunden, insgesamt die Belastung unrealistisch zu
hoch einzuschätzen.
Geräteeinstellung:
„Range“ (Messbereich)
Zunächst den Schalter „Range“ auf „max“ einstellen. Nur wenn stän-
dig sehr kleine Werte angezeigt werden, in den Messbereich „med“
oder ggf. sogar in den Messbereich „min“ umschalten.
Grundsatz für die Wahl des Messbereichs:
So grob wie nötig, so fein wie möglich.
Wichtiger Hinweis zur Einstellung „VBW Maximum“:
In dieser Einstellung kann bei gleichzeitiger Einstellung auf „Full“ ein
deutlich zweistelliges Messgeräterauschen angezeigt werden, in
Kombination mit „Peak hold“ wird sich nach einiger Zeit sogar ein
Gleichgewichtswert von teils deutlich über 100 ergeben. Dabei gilt
(für Nichtfachleute überraschenderweise): „Je höher desto besser“,
denn umso höher ist die reale Videobandbreite, und folglich umso
kürzere Pulsbreiten können damit gemessen werden.

Seite 10 © Gigahertz Solutions GmbH
M a d e in G e r m a n y
Deshalb bei sehr kleinen Feldstärken auf „med“ bzw. „min“, Vorver-
stärker HV10, „Pulse“ und/oder „VBW Standard“ zurückgreifen.
Empfehlungen für den Bereich „max“ 1:
Werte < 0,15 mW/m²: Umschalten auf „med“
Werte > 0,15 mW/m² und < 1,5 mW/m²: Vorverstärker HV10 verwen-
den um den 20.000-er Bereich (max) in einen „2000er Messbereich“
zu verwandeln! Hilfsweise gilt der höhere Wert.
Bei vergleichenden Messungen (z.B. „vorher - nachher“) sollte man
möglichst im selben Messbereich bleiben.
Wenn das Messgerät auch im Messbereich „max“ übersteuert (An-
zeige „1“ links im Display), können Sie das Messgerät um den Faktor
100 unempfindlicher machen, indem Sie das als Zubehör erhältliche
Dämpfungsglied DG20_G10 einsetzen. Die Pegelanpassung der
Displayanzeige erfolgt dabei mit dem Schalter „ext. adapt. -20 dB“
(bitte beachten Sie das erhöhte Rauschen).
Der HV10 sollte auch bei besonders kleinen Werten in der Schalters-
tellung „min“. verwendet werden.
Messbereiche
Mess-
bereich
Balken im LCD
Auslieferungszustand,
d.h. ohne
Vorverstärker oder Dämpfungsglied
("ext.adapt" auf 0 dB")
Anzeigewert u. -einheit
max
0.01 - 19.99 mW/m²
med
00.1 - 199.9 µW/m²
min
0.01 - 19.99 µW/m²
Mess-
bereich
Balken im LC
Mit ext. Dämpfungsglied DG20,
("ext.adapt" auf -20 dB")
Anzeigewert u. -einheit
max
1 - 1999 mW/m²
med
0.01 - 19.99 mW/m²
min
.001 - 1.999 mW/m²
Mess-
bereich
Balken im LCD
Mit externem Verstärker HV10,
("ext.adapt" auf +10 dB")
Anzeigewert u. -einheit
max
1 - 1999 µW/m²
med
0.01 - 19.99 µW/m²
min
.001 - 1.999 µW/m²
1Um möglichst große Leistungsflussdichten noch ohne Dämpfungsglied darstellen
zu können liegt zwischen „med“ und „max“ ein Faktor 100. Aus technischen Gründen
muss hier mit den größten Toleranzen gerechnet werden.

© Gigahertz Solutions GmbH Seite 11
M a d e in G e r m a n y
Geräteeinstellung:
„Signal“
Peak / RMS
Folgendes symbolisches Beispiel zeigt anschaulich die unterschiedli-
che Bewertung desselben Signals in der Mittel- und Spitzenwertan-
zeige („RMS“ und „Peak“):
In der Schalterstellung „Peak“ zeigt das Gerät die volle Leistungs-
flussdichte des Pulses an (im Beispiel also 10 µW/m²). In der Schal-
terstellung „RMS“ wird die Leistungsflussdichte des Pulses über die
gesamte Periodendauer gemittelt. Angezeigt wird also 1 µW/m² (= ((1
x 10) + (9 x 0)) / 10).
Wie in der Baubiologie üblich wird in der Schalterstellung „Peak“ oder
„Peak Hold“ der „RMS Wert während des Pulses“ angezeigt.
Trotzdem ist auch die Kenntnis des „echten“ Mittelwertes eine nützli-
che Information2:
-Die „offiziellen“ Grenzwerte basieren auf diesen Mittelwerten. Zur
Einschätzung dieser Messergebnisse und derjenigen von Mobil-
funkbetreibern ist also diese Vergleichsmöglichkeit nützlich.
-Verschiedene Funkdienste zeigen unterschiedliche Verhältnisse
von Mittel- zu Spitzenwerten. Dieses Verhältnis kann bei einer
DECT-Basisstation 1:100 erreichen. Beim GSM-Mobilfunk sind
Verhältnisse zwischen 1:1 und 1:8 theoretisch denkbar.
Hinweis für Benutzer von professionellen Spektrum Analysatoren:
- „Peak“ entspricht „Max Peak“ beim Spektrum Analysator in µW/m².
- „RMS“ entspricht “true RMS“ beim Spektrum Analysator in µW/m²
- N. B.: In der Breitbandmesstechnik wird der Begriff „Videobandbreite“ anders ver-
wendet, als in der Spektrum Analyse.
2Hinweis für die Benutzer von Messgeräten anderer Hersteller: Die o.g. Rück-
schlüsse sind nur möglich bei einer echten Mittelwerterfassung. Sie sind nicht gültig,
wenn anstelle des Mittelwertes nur der Momentanwert des modulierten HF-Signals
angezeigt wird, was bei den meisten Geräten auf dem Markt der Fall ist, auch wenn
lt. Spezifikation der Mittelwert angezeigt wird.
HF-Energie in µW/qm
Spitzenwert: 10
Mittelwert: 1
z.B. 1 Puls alle 10 µS

Seite 12 © Gigahertz Solutions GmbH
M a d e in G e r m a n y
Peak hold (Spitzenwert halten)
„Peak“-Werte unterliegen in Innenräumen meist extremen örtlichen
Schwankungen (aufgrund von Mehrfachreflexionen). Man arbeitet
deshalb vorzugsweise in der Einstellung „Peak hold“, um bei der Un-
tersuchung keine lokalen Maxima („Hot Spots“) zu übersehen.
Umschaltimpulse verursachen „Pseudospitzen“, die mittels des ggf.
etwas länger gedrückten Tasters „clear“ gelöscht werden können (bei
gedrücktem Schalter „clear“ geht die Messung in eine reine Spitzen-
wertmessung über). Mit dem Loslassen des Tasters beginnt der Zeit-
raum, in welchem der höchste Messwert ermittelt werden soll.
Das Tonsignal bleibt auch bei der Einstellung „Peak hold“ proportio-
nal zur aktuell gemessenen Leistungsflussdichte. Dies erleichtert das
Auffinden absoluten Maximums im untersuchten Bereich.
Die Geschwindigkeit, mit der die „Peak hold“-Funktion „zurückläuft“, kann mit dem
Schalter „+“ und „-“ eingestellt werden. Auch nach Minuten ist der Wert noch inner-
halb der spezifizierten Toleranz, trotz des langsamen „Rücklaufs“. Dennoch sollte
man mit dem Ablesen nicht zu lange warten um einen möglichst genauen Wert zu er-
halten. Bei sehr hohen, extrem kurzen Spitzen braucht die Haltekapazität der Funk-
tion „Peak hold“ einige Augenblicke bis sie voll geladen ist.
Bewertung unterschiedlicher Funkdienste
Als Standard verwenden Sie bitte die Einstellungen „Peak hold“ und
„VBW Standard“3.
Das HF59B zeigt auf dem Display die summarische Leistungsfluss-
dichte an, und zwar im Frequenzbereich der am weitesten verbreite-
ten digitalen Funkdienste (ohne Berücksichtigung eventueller Crest-
faktoren). Insbesondere für die oft dominanten Quellen DECT und
GSM, wie auch analoge Quellen gilt: Einfach ablesen und mit den
baubiologischen Richtwerten vergleichen!
Um mit ein- und derselben Messtechnik die unterschiedlichsten Funk-
standards und Modulationsarten inklusive der „Crestsignale“ zutref-
fend abbilden zu können, ist ein auf die jeweiligen speziellen Anforde-
rungen angepasstes Vorgehen sinnvoll:
3G, 4G, 5G, WiMAX, DVB,
sowie WLAN (bei max. Datenübertragung):
Diese komplex modulierten Funkdienste beinhalten sehr hohe, nadel-
artige Signalspitzen im Vergleich zu durchschnittlich übertragenen
Leistungsflussdichte („Crest“, erkennbar mittels Audioanalyse).
Messen Sie ein reines Crestsignal“ ca. 1 bis 2 Minuten unter leichtem
Schwenken in der Haupt-Einstrahlrichtung. Für die Abschätzung der
Spitzenwerte solcher Signale (also inklusive des so genannten Crest-
faktors) behalten Sie die Standardeinstellung bei: „VBW Standard“
und „Peak hold“4.
3die VBW Ihres HF-Analysers ist so festgelegt, dass es auch bei einer dichten Bele-
gung von mehreren GSM Verkehrskanälen nicht zu Additionsfehlern kommt.
4Idealerweise würde man „RMS“ verwenden, weil die Schaltung die RMS-Werte sys-
temimmanent unabhängig vom Crestfaktor zutreffend darstellt. Man kann es aus
praktischen Gründen aber bei der hilfreichen Einstellung „Peak (hold)“ belassen, da
sich die Anzeigen für „RMS“ und „Peak“ bei den hier betrachteten Signalen in der
Einstellung „VBW Standard“ meist kaum unterscheiden,

© Gigahertz Solutions GmbH Seite 13
M a d e in G e r m a n y
Zur Kompensation der Crestfaktoren multiplizieren Sie den angezeig-
ten Messwert mit einem Korrekturfaktor. Ein pauschaler Faktor von
zehn bietet eine recht gute Annäherung5.
In der Praxis treten häufig unterschiedliche Funkdienste parallel auf.
Die Audioanalyse erlaubt eine Abschätzung, welcher Anteil am ange-
zeigten Gesamtsignal auf solche „Crestsignale“ zurückzuführen ist.
Entsprechend dem Anteil am Gesamtsignal gelten folgende Faustre-
geln für die Korrektur:
„Crestsignal“ kaum hörbar: Displayanzeige x 2
~„Fifty-fifty“: Displayanzeige x 5
„Crestsignale“ dominieren: Displayanzeige x 10.
Dieser korrigierte Messwert kann nun direkt mit den Empfehlungen
der Baubiologie verglichen werden. Angesichts vielfältiger externer
Faktoren der Messunsicherheit reicht dieses Vorgehen durchaus für
eine verwertbare Abschätzung der Gesamtbelastung. Mit einem Fre-
quenzfilter kann die Genauigkeit durch dienstespezifische Korrek-
turfaktoren deutlich erhöht werden6.
Zu beachten:
Das angezeigte Grundrauschen kann bei der Kombination der Ein-
stellungen „VBW Maximum“, „Range: min“ unter Nutzung von „Peak
hold“ nach einigen Sekunden auf einen Wert über 1,00 ansteigen7.
Eine empfindlichere Messung erlaubt der Vorverstärker HV 10.
Logischerweise ist die Anwendung eines Korrekturfaktors nur bei
Messwerten oberhalb des angezeigten Rauschens sinnvoll!
Radar
Für die Flugzeug- und Schiffsnavigation wird von einer langsam rotie-
renden Sendeantenne ein eng gebündelter „Radarstrahl“ ausgesen-
det. Deshalb ist dieser nur alle paar Sekunden für Bruchteile von Se-
kunden messbar, was zu einer besonderen Messsituation führt.
Bei akustischer Identifikation eines Radarsignals (ein kurzes „piep“,
das sich im Extremfall nur etwa alle 12 Sekunden wiederholt) folgen-
dermaßen vorgehen:
„VBW Maximum“ und „Peak hold“ einstellen und mehrere Durchläufe
des Radarsignals bei unterschiedlicher Messgeräteposition aufneh-
men, um die Haupteinstrahlrichtung zu identifizieren und den quanti-
tativ richtigen Messwert aufzunehmen.
Für die Radarmessung bei unbekanntem Standort der Radarstation
ist die Verwendung der quasiisotropen UBB-Antenne besonders emp-
fehlenswert, da das genaue Orten der Strahlungsquelle mit einer
LogPer-Antenne aufgrund der langen Zwischenzeiten zwischen den
einzelnen Radarpulsen sehr lang ist. Andererseits fehlt bei der quasi-
isotropen Messung dafür die Richtungsinformation.
5Obwohl die Standards dieser Funkdienste teilweise noch deutlich höhere Crestfak-
toren spezifizieren, strebt die Industrie aus Kostengründen deren Minimierung an, so
dass die resultierenden Korrekturfaktoren auf Dauer nicht über zehn hinausgehen
werden.
6Bei TETRA ist ein Faktor 2, bei WLAN-Standby („Knattern“) ein Faktor 4 zur Korrek-
tur ausreichend.
7Dabei gilt systemimmanent: Je höher die Videobandbreite desto höher das ange-
zeigte Rauschen.

Seite 14 © Gigahertz Solutions GmbH
M a d e in G e r m a n y
Ein genereller Hinweis noch: Zwischen 8,5 und 9,5 GHz gibt es wei-
tere, verbreitete Radarsysteme (Schiffs-, Flug-, Verkehrs- und Wetter-
radar), die mit unserem HFW59D gemessen werden können.
Smart Meters
Hierfür werden die üblichen Funkdienste der drahtlosen Kommunika-
tion verwendet, wie beispielsweise GSM, WLAN oder Zigbee. Die
Herausforderung bei der Messung liegt in dem Umstand, dass die
Datenübertragung in kurzen Pulsen und in unvorhersehbaren und un-
regelmäßigen Abständen erfolgt. Die Pulse treten dabei meist etwa
alle ein bis zehn Minuten auf, manchmal allerdings auch seltener
oder häufiger.
Um diese Pulse zu messen verwenden Sie die Standardeinstellung
(Peak hold/VBW Standard), verweilen Sie so lange an derselben
Stelle und beobachten die Anzeige, bis die Pulse auftreten.
Das HF59B hat eine patentierte Schaltung, welche die schnellen An-
stiegszeiten der Pulse auch in der Schalterstellung „+“ für den „Peak
hold“ verfälschungsfrei erfasst.
Identifikation der HF-Einfallstellen
Zunächst sind – naheliegend – Quellen im selben Raum zu eliminie-
ren (DECT-Telefon, o.ä.). Die danach verbliebene HF-Strahlung
muss also von außen kommen. Für die Festlegung von Abschirm-
maßnahmen ist es wichtig, diejenigen Bereiche von Wänden (mit Tü-
ren, Fenstern, Fensterrahmen), Decke und Fußboden zu identifizie-
ren, durch welche die HF-Strahlung eindringt. Hierzu sollte man nicht
mitten im Raum stehend rundherum messen, sondern nahe an der
gesamten Wand- / Decken- / Bodenfläche nach außen gerichtet mes-
sen8, um genau die durchlässigen Stellen einzugrenzen. Denn neben
der bei hohen Frequenzen zunehmend eingeschränkten Peilcharak-
teristik von LogPer-Antennen machen in Innenräumen kaum vorher-
sagbare Überhöhungen und Auslöschungen eine genaue Peilung von
der Raummitte aus schwierig, wenn nicht gar unmöglich. Die Vorge-
hensrichtlinie illustriert die folgende Skizze.
Die Abschirmungsmaßnahme selbst sollte durch eine Fachkraft defi-
niert und begleitet werden und jedenfalls großflächig über die Berei-
che hinaus erfolgen.
Grenz-, Richt- u. Vorsorgewerte
Die „offiziellen“ Grenzwerte in Deutschland liegen sehr weit über den
Empfehlungen von Umweltmedizinern, Baubiologen, vielen wissen-
schaftlich arbeitenden Institutionen und auch denen anderer Länder.
8Zu beachten: In dieser Position ist nur ein relationaler Messwertvergleich möglich!
Wand
Antenne
Wand
Antenne
potentiell
durchlässiger
Bereich
falsch!
richtig!
potentiell HF-durchlässiger
Wandbereich
potentiell HF-durchlässiger
Wandbereich
Abbildung: Illustrationsskizze zur Ortungsunsicherheit bei Messantennen

© Gigahertz Solutions GmbH Seite 15
M a d e in G e r m a n y
Sie befinden sich deshalb zwar in heftiger Kritik, gelten aber als
Grundlage für Genehmigungsverfahren etc. Der Grenzwert ist fre-
quenzabhängig und beträgt im betrachteten Frequenzbereich etwa 4
bis 10 Watt pro Quadratmeter (1W/m² = 1.000.000µW/m²) und basiert
auf einer – aus baubiologischer Sicht verharmlosenden – Mittelwert-
betrachtung der Belastung. Derselbe Kritikpunkt betrifft auch die offi-
ziellen Grenzwerte anderer Länder und der ICNIRP (International
Commission on Non-Ionizing Radiation Protection) und vernachläs-
sigt – wie diese – die sogenannten nicht-thermischen Wirkungen.
Dies wird schon in einem Kommentar des schweizerischen Bundes-
amtes für Umwelt, Wald und Landschaft vom 23.12.1999 sozusagen
„von offizieller Seite“ erläutert. Diese Werte liegen weit über dem
Messbereich dieses Gerätes, da es darauf hin optimiert ist, insbeson-
dere die Messwerte im Bereich baubiologischer Empfehlungen mög-
lichst genau darzustellen.
Der „Standard der baubiologischen Messtechnik“, kurz SBM 2015,
unterscheidet die folgenden Stufen:
Baubiologische Richtwerte gem. SBM-2015
© Baubiologie Maes / IBN
Auffälligkeit
keine
schwache
starke
extreme
(in µW/m²)
< 0,1
0,1-10
10-1000
> 1000
Kritischere Funkwellen wie z.B. gepulste bzw. periodische Signale
(Mobilfunk, DECT, WLAN, digitaler Rundfunk...) sollten speziell bei
stärkeren Auffälligkeiten empfindlicher und weniger kritische, wie z.B.
ungepulste bzw. nichtperiodische Signale (UKW, Kurz-, Mittel-, Lang-
welle, analoger Rundfunk...) speziell bei schwächeren Auffälligkeiten
großzügiger bewertet werden.
Der "Bund für Umwelt und Naturschutz Deutschland e. V." (BUND)
schlägt einen Grenzwert von 100 µW/m² im Außenbereich vor, wo-
raus angesichts üblicher Abschirmwirkungen von Baustoffen (außer
Trockenbaumaterialien) für den Innenbereich resultiert, dass hier
deutlich geringere Werte angestrebt werden sollten. Im Februar 2002
wurde von der Landessanitätsdirektion Salzburg aufgrund von "empi-
rischen Erkenntnissen der letzten Jahre" eine Senkung des geltenden
„Salzburger Vorsorgewertes“ von 1.000 µW/m² vorgeschlagen, näm-
lich für Innenräume ein Wert von 1 µW/m² und im Freien ein Höchst-
wert von 10 µW/m².
In Summe also eine Bestätigung von deutlich unter den gesetzli-
chen Grenzwerten liegenden Vorsorgewerten.
Hinweis für Nutzer von Handys und WLAN:
Ein problemloser Handy-oder WLAN-Empfang ist auch noch bei deut-
lich geringeren Leistungsflussdichten als dem strengen Richtwert des
SBM für gepulste Strahlung möglich, nämlich bei Werten um
0,01µW/m².
Audio-Modulationsanalyse
Zur Identifizierung der Verursacher von HF-Strahlung dient die Au-
dioanalyse des amplitudenmodulierten Signalanteils. Klangbeispiele

Seite 16 © Gigahertz Solutions GmbH
M a d e in G e r m a n y
finden Sie auf unserer Homepage bei der Hochfrequenz-Messtech-
nik.
Wichtig: Für die Audioanalyse sollte der Schalter rechts neben dem
Display auf „Pulse“ geschaltet sein, um die akustische „Markierung“
(16 Hz „Knattern“) ungepulster Signale zu unterdrücken.
Näheres im nächsten Kapitel.
Vorgehen:
Zunächst die Lautstärke am Drehknopf für die Audioanalyse rechts
oben auf der Geräteoberseite ganz nach links („-“) drehen, da es
beim Umschalten während eines sehr hohen Feldstärkepegels plötz-
lich sehr laut werden kann. Der Drehknopf ist nicht festgeklebt um ein
Überdrehen des Potis zu vermeiden. Sollten Sie versehentlich über
den Anschlag hinausdrehen, so können Sie durch Drehen über den
Anschlag in der anderen Richtung den Versatz wieder ausgleichen.
Geräusche sind schriftlich sehr schwer zu beschreiben. Am einfachs-
ten ist es, sehr nahe an bekannte Quellen heranzugehen und sich
das Geräusch anzuhören. Ohne detailliertere Kenntnisse kann man
leicht das charakteristische Tonsignal der folgenden Verursacher
ermitteln: DECT-Telefon, Mobiltelefon (Handy), jeweils unterschieden
zwischen „während des Gesprächs“, im „Standby-Modus“ und, insbe-
sondere beim Handy, dem „Einloggen“. Auch die charakteristischen
Audiosignale eines Mobilfunksenders lassen sich so ermitteln. Dabei
sollte man zu Vergleichszwecken eine Messung während der Haupt-
belastungszeit und irgendwann nachts machen, um die unterschiedli-
chen Geräusche kennen zu lernen.
Mit dem „Audio“-Drehknopf kann während der Messung die Laut-
stärke so reguliert werden, dass das charakteristische Tonsignal gut
zu identifizieren ist. Nach der Audioanalyse sollte die Lautstärke dann
wieder ganz heruntergeregelt werden, da diese viel Strom verbraucht.
Zur quantitativen Unterscheidung der verschiedenen Funkdienste ha-
ben wir einen schaltbaren Frequenzfilter im Programm.
Analyse des modulierten / gepulsten Signalanteils
(Full/Pulse)
Der kleine Schalter rechts des Displays ermöglicht die quantitative
Unterscheidung zwischen dem Gesamtsignal und dem gepulsten
bzw. modulierten Anteil.
Da die meisten heute verwendeten Signale 100 % Modulation aufwei-
sen, ist der Unterschied zwischen beiden Schalterstellungen meist
gering. Insbesondere bei sehr kleinen Feldstärken (wenige
µW/m²) empfiehlt sich die Verwendung der Schalterstellung
Pulse, da das Geräterauschen hier um mehr als einen Faktor
zehn geringer ist als in der Schalterstellung Full.
„Markierung“ von CW-Signalen
Ungepulste Signale können bei der Audioanalyse systemimmanent
nicht hörbar gemacht werden, sind also leicht zu übersehen. Deshalb
werden etwaige ungepulste Signalanteile mit einem gleichmäßigen
Knatterton „markiert“, welcher in der Lautstärke proportional zum An-
teil am Gesamtsignal ist. Die „Markierung“ hat eine Grundfrequenz

© Gigahertz Solutions GmbH Seite 17
M a d e in G e r m a n y
von 16 Hz und ist ebenso als Hörprobe auf unserer Homepage
(Klangbeispiele) zu finden.
Hinweis zur Schalterstellung „Pulse“:
Bei der Einstellung „Pulse“ kann unter Laborbedingungen ein Signal erzeugt werden,
welches eine zusätzliche Abweichung vom Istwert in Höhe von maximal -3 dB verur-
sacht. Bei den kommerziell genutzten Modulationen wird in der Praxis aber nur eine
minimale zusätzliche Toleranz zu finden sein.
Benutzung der Signalausgänge
AC-Ausgang:
Der AC-Ausgang „PC/Kopfhörer“ (3,5mm Klinkenbuchse) dient zur
weitergehenden Analyse des amplitudenmodulierten/gepulsten Sig-
nalanteils z.B. über Kopfhörer.
DC-Ausgang („DC out“, 2,5mm Klinkenbuchse):
Der DC-Ausgang dient zur Langzeitaufzeichnung der Displayanzeige.
Bei „Vollausschlag“ auf dem Display liegt hier (umschaltbar) 1 oder

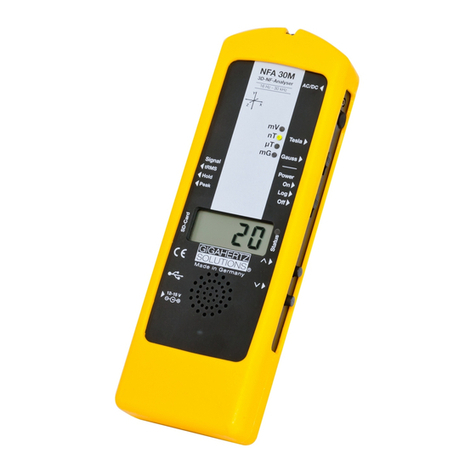

2 Volt DC an. Unsere Datenlogger NFA 1000 und NFA 30M sind hier-
für optimal geeignet.
Weiterführende Analysen
Vor Gigahertz Solutions erhältlich:
Frequenzfilter für eine genauere Unterscheidung unterschiedlicher
Quellen.
Messgeräte für HF bis 6 GHz / 10 GHz: Für die Analyse noch hö-
herer Frequenzen ist das HFW35C (2,4 - 6 GHz) sowie das
HFW59D (2,4 - 10 GHz) erhältlich.
Messgeräte für die Niederfrequenz: Zwei Baureihen, NFA und
M/E decken alle Frequenzen und Ansprüche ab.
Datenlogger: Die ausgesprochen hohe Aufzeichnungsrate der
NFAs von 10/s ist gerade für die volatilen HF-Belastungen sehr
aussagefähig.

Seite 18 © Gigahertz Solutions GmbH
M a d e in G e r m a n y
Akkumanagement
Das Gerät ist ab Werk mit einem hochwertigen NiMH-Akkupack aus-
gestattet. Die Kapazität der Akkus erhalten Sie optimal, wenn Sie diese
möglichst weitgehend entladen, also benutzen, bevor Sie sie wieder
vollständig laden, also > 13h oder bis die grüne Lade-LED erlischt. Der
Ladevorgang wird durch einmaliges An- und Ausschalten nach An-
schluss des Netzteils gestartet.
Tipp: Immer eine 9V-Primärbatterie für Notfälle dabeihaben!
Auto-Power-Off
Zu Schonung des Akkus schaltet sich das Gerät nach ca. 40 Min. au-
tomatisch aus. Diese Funktion wird bei Anschluss des DC-Steckers
automatisch deaktiviert. Erscheint in der Mitte des Displays ein senk-
rechtes „LOW BATT“ zwischen den Ziffern, so wird das Messgerät be-
reits nach etwa 3 Minuten abgeschaltet, um Messungen unter unzu-
verlässigen Bedingungen zu verhindern
Garantie
Auf das Messgerät, die Antenne und das Zubehör gewähren wir zwei
Jahre Garantie auf Funktions- und Verarbeitungsmängel.
Das Basisgerät ist ausdrücklich nicht sturzsicher: Aufgrund des schwe-
ren Akkupacks und der großen Zahl bedrahteter Bauteile können
Schäden in diesem Falle nicht ausgeschlossen werden. Sturzschäden
sind daher durch die Garantie nicht abgedeckt.
