Gigahertz Solutions HFW35C User manual

BEDIENUNGSANLEITUNG
Hochfrequenz-Analyser HFW35C
Weitere Informationen

Madein Germany
© Gigahertz Solutions GmbH
HFW35C
2,4 – 6,0 GHz
.
Deutsch
Seite 1
HF-Analyser
Hochfrequenz-
Analyser für Frequenzen von
2,4 bis 6,0 GHz
Bedienungsanleitung
English
Page 9
RF-Analyser
High Frequency Analyser for Frequencies 2.4
to 6.0 GHz
Manual
Rev. 14

Made in Germany
© Gigahertz Solutions GmbH
Danke!
Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf
dieses Gerätes bewiesen haben. Es erlaubt Ihnen eine einfache
Bewertung Ihrer Belastung mit hochfrequenter („HF“) Strahlung
von 2,4 bis 6,0 GHz in Anlehnung an die Empfehlungen der Bau-
biologie. Auch zur Auslegung von WLAN - Netzen geeignet.
Bitte lesen Sie diese Bedienungsanleitung unbedingt vor der ersten Inbetrieb-
nahme aufmerksam durch. Sie gibt wichtige Hinweise für den Gebrauch, die
Sicherheit und die Wartung des Gerätes.
Thank you!
We thank you for the confidence you have shown in buying a Gi-
gahertz Solutions product. It allows for an easy evaluation of your
exposure to high-frequency (“HF”) radiation from 2.4 to 6.0 GHz
according to the recommendations of the building biology. Also
suitable for dimensioning of WLAN - networks.
Please read this manual carefully prior to using the instrument. It contains im-
portant information concerning the safety, usage and maintenance of this meter.

Madein Germany
© Gigahertz Solutions GmbH 1
Deutsch
Der Frequenzbereich des HFW35C umfasst die Frequenzen des
unteren und oberen WLAN-Bandes, Bluetooth, einige Radar- und
Richtfunkfrequenzen, sowie die beiden WiMAX-Bänder.
Bedienelemente und Kurzanleitung
Anschlussbuchse für das Antennenkabel
. Die
Antenne wird in den Kreuzschlitz auf der Gerätes-
tirnseite gesteckt. Wichtig:
Antennenkabel nicht
knicken und Schraube nicht zu fest anziehen!
„Power“ Ein-/Ausschalter ( = „Aus“ )
„Signal“ Für die baubiologische Beurteilung wird „Peak“ ver-
wendet.
„Range“ Empfindlichkeit einstellen entsprechend der Höhe
der Belastung.
„Full“ / „Pulse“ Wahlschalter, ob das gesamte Signal oder nur
dessen gepulster Anteil1angezeigt werden soll.
Lautstärkeregler für die Audioanalyse digita
ler
Funkdienste
Das Gerät verfügt über eine Auto-Power-Off-Funktion.
Wenn die „Low Batt.“-Anzeige senkrecht in der Mitte des Displays angezeigt wird, so ist
keine zuverlässige Messung mehr gewährleistet. In diesem Falle Batterie wechseln. Falls
gar keine Anzeige auf dem Display erscheint, Kontaktierung der Batterie prüfen bzw. Batte-
rie ersetzen. (Siehe „Batteriewechsel“)
Eigenschaften hochfrequenter Strahlung
und Konsequenzen für die Messung
Durchdringung vieler Materialien
Besonders für eine Innenraummessung ist es wichtig zu wissen,
dass Baumaterialien von hochfrequenter Strahlung unterschied-
lich stark durchdrungen werden. Ein Teil der Strahlung wird auch
reflektiert oder absorbiert. Beispielsweise sind Holz, Gipskarton
oder Fenster(rahmen) oft sehr durchlässig. Mehr Informationen
hierzu finden Sie auf unserer website.
Polarisation
Hochfrequente Strahlung („Wellen“) sind meist horizontal oder
vertikal polarisiert. Die aufgesteckte Antenne misst die vertikal
polarisierte Ebene, wenn die Oberseite (Display) des Messgerätes
1genauer: „amplitudenmodulierter“

Made in Germany
2 © Gigahertz Solutions GmbH
waagerecht positioniert ist. Durch Verdrehen des Geräts in der
Längsachse kann man beide Ebenen messen.
Örtliche und zeitliche Schwankungen
Durch Reflexionen kann es besonders innerhalb von Gebäuden zu
örtlichen Verstärkungen oder Auslöschungen der hochfrequenten
Strahlung kommen. Es ist deshalb wichtig, sich genau an die
Schritt-für-Schritt-Anleitung im nächsten Kapitel zu halten.
Außerdem strahlen die meisten Sender und Handys je nach Emp-
fangssituation und Netzbelegung über den Tag bzw. über längere
Zeiträume mit unterschiedlichen Sendeleistungen. Deshalb sollten
die Messungen zu unterschiedlichen Tageszeiten, sowie Werktags
und an Wochenenden durchgeführt werden. Darüber hinaus soll-
ten die Messungen auch im Jahreslauf gelegentlich wiederholt
werden, da sich die Situation oft quasi „über Nacht“ verändern
kann. So kann schon die versehentliche Absenkung der Sendean-
tenne um wenige Grad, z. B. bei Montagearbeiten am Mobilfunk-
mast, gravierenden Einfluss haben. Insbesondere aber wirkt sich
selbstverständlich die enorme Geschwindigkeit aus, mit der die
Mobilfunknetze heute ausgebaut werden.
Die speziellen Eigenschaften hochfrequenter Strahlung erfordern
ein jeweils angepasstes Vorgehen für die
-Bestimmung der Gesamtbelastung einerseits und
-die Identifikation der HF-Einfallstellen andererseits.
Schritt-für-Schritt-Anleitung
zur Ermittlung der Gesamtbelastung
Wenn Sie ein Gebäude, eine Wohnung oder ein Grundstück HF-
technisch „vermessen“ möchten, so empfiehlt es sich immer, die
Einzelergebnisse zu protokollieren, damit Sie sich im nachhinein
ein Bild der Gesamtsituation machen können.
Vorbemerkung zur Antenne:
Der SMA-Winkelstecker der Antennenzuleitung wird an der Buch-
se rechts oben am Basisgerät angeschraubt. Festziehen mit der
Aufdrehhilfe genügt - ein Gabelschlüssel sollte nicht verwendet
werden, weil damit das Gewinde überdreht werden kann.
In der Regel sind die Strahlungsquellen im betrachteten Fre-
quenzbereich vertikal polarisiert. Eine hierfür geeignete Ausrich-
tung der Antenne zeigt folgende Abbildung:
Wichtig: Das doppelte Antennenkabel nicht scharf knicken
oder in sich verdrehen!

Madein Germany
© Gigahertz Solutions GmbH 3
Für die horizontale Ausrichtung der Antenne sollten nicht die Ka-
bel in sich, sondern das ganze Messgerät gedreht werden. Die
Leuchtdiode an der Antennenspitze dient der Kontrolle einer sau-
beren Kontaktierung der Anschlussleitung.
Anmerkung zur Antenne
Das doppelte, „halbstarre“ Antennenkabel ist auf mehrere hundert Biegezyklen
ausgelegt, ohne dass die Qualität der Messung darunter leiden würde. Die spe-
zielle Ausformung mit dem zweiten „Dummy“-Antennenkabel ist Gegenstand
einer unserer Patentanmeldungen und gleicht eine systemimmanente Schwäche
leiterplattenbasierter „simple-log.-per.-Antennen“ aus. Außerhalb der Haupt-
Empfangsrichtung sind diese nämlich auch für Frequenzen unterhalb der spezifi-
zierten Bandbreite empfindlich, so dass die Messung in der Hauptrichtung ver-
fälscht werden kann. Mit der hier vorliegenden Antenne werden diese Störungen
um rund 15 bis 20 dB unterdrückt (zusätzlich zu den rund 40 dB des internen
Hochpassfilters).
Einstellungen des Messgeräts
Zunächst den Messbereich („Range“) auf „1999 µW/m²“ einstel-
len. Nur wenn ständig sehr kleine Werte angezeigt werden, in den
feineren Messbereich umschalten. Grundsatz: So grob wie nö-
tig, so fein wie möglich. Wenn das Messgerät auch im groben
Messbereich übersteuert (Anzeige „1“ links im Display), können
Sie das Messgerät um den Faktor 100 unempfindlicher machen,
indem Sie das als Zubehör erhältliche Dämpfungsglied DG20_G10
einsetzen.
Einstellung der Signalbewertung („Signal“): Die Baubiologie be-
trachtet den Spitzenwert („Peak“) der Leistungsflussdichte im
Raum als relevanten Parameter für die Beurteilung der Reizwir-
kung hochfrequenter Strahlung auf den Organismus und somit als
Parameter für den Grenzwertvergleich.
Der Mittelwert („RMS“), der bei gepulsten Signalen häufig nur bei
einem Bruchteil des Spitzenwertes liegt, ist die Basis vieler „offizi-
eller“ Grenzwerte. Er wird von der Baubiologie als verharmlosend
betrachtet.
Vorgehen zur Messung
Das Gerät sollte am locker ausgestreckten Arm gehalten wer-
den, die Hand hinten am Gehäuse.
Zur groben Orientierung über die Belastungssituation genügt es
mittels des Tonsignals Bereiche größerer Belastung zu identifizie-
ren, indem man das Messgerät beim Durchschreiten der Räume
grob in alle Richtungen schwenkt und so die „interessanten“ Be-
reiche für eine nähere Analyse identifiziert.
Nun wird im Bereich einer höheren Belastung die Positionierung
des Messgerätes verändert, um die effektive Leistungsflussdichte
zu ermitteln. Und zwar
-durch Schwenken „in alle Himmelsrichtungen“ zur Ermitt-
lung der Haupt-Einstrahlrichtung. In Mehrfamilienhäusern ggf.
auch nach oben und unten.
-durch Drehen um bis zu 90° um die Messgerätelängsach-
se damit auch die horizontale Polarisation erfasst wird.

Made in Germany
4 © Gigahertz Solutions GmbH
-durch Veränderung der Messposition (also des „Mess-
punktes“), um nicht zufällig genau an einem Punkt zu messen,
an dem lokale Auslöschungen auftreten.
Allgemein anerkannt ist es, den höchsten Messwert im Raum
zum Vergleich mit Grenz- und Richtwerten heranzuziehen.
Um beim Grenzwertvergleich ganz sicher zu gehen, können Sie
den angezeigten Wert mit dem Faktor 4 multiplizieren und das
Ergebnis als Basis für den Vergleich heranziehen. Diese Maßnah-
me wird gern ergriffen, um auch in dem Fall, dass das Messgerät
die spezifizierte Toleranz nach unten vollständig ausnutzt, keines-
falls von einer niedrigeren Belastung ausgegangen wird, als real
vorliegt. Man muss dabei allerdings bedenken, dass damit auch
zu hohe Werte ermittelt werden können.
Sonderfall: Radar für die Flugzeug- und Schiffsnavigation. Radar-
strahlen werden von einer langsam rotierenden Sendeantenne
ausgesendet und sind deshalb meist nur alle paar Sekunden für
einen winzigen Sekundenbruchteil mess- und mittels Audioanaly-
se hörbar. Dies macht ein angepasstes Vorgehen nötig:
Schalter „Signal-Bewertung“ auf „Spitzenwert“ einstellen. Dann
über mehrere „Radarsignaldurchläufe“ hinweg die höchste Zahl
auf dem Display ablesen. Wegen der für alle anderen Messun-
gen wünschenswert langsamen Wiederholfrequenz des Displays
wird der Wert nur sehr kurz angezeigt und zudem stark schwan-
ken. Relevant ist der jeweils höchste gemessene Wert.
Der Messwert wird meist am unteren Rand der spezifizierten
Toleranz liegen und kann im Extremfall sogar bis zu einem Fak-
tor 10 zu niedrig angezeigt werden.
Grenz-, Richt- u. Vorsorgewerte
Der „Standard der baubiologischen Messtechnik“, kurz SBM 2008
unterscheidet die folgenden Stufen (pro Funkdienst), wobei „ge-
pulste Signale kritischer zu bewerten sind, ungepulste weniger“:
Baubiologische Richtwerte gem. SMB-2015
Spitz
en-
werte in
µW/m²
unauffällig Schwach
auffällig
Stark
auffällig
Extrem
auffällig
< 0,1
0,1 – 10
10 - 1000
> 1000
© Baubiologie Maes / IBN
Der "Bund für Umwelt und Naturschutz Deutschland e. V."
(BUND) schlägt seinem Positionspapier 46 vom Herbst 2008 ei-
nen Grenzwert von 1 µW/m² sogar für den Außenbereich vor.
Die Landessan in itätsdirektion Salzburg schlug schon 2002
eine Senkung des geltenden „Salzburger Vorsorgewertes“ auf
1 µW/m² für Innenräume vor.
Staatliche Grenzwerte liegen zumeist deutlich höher, jedoch
scheint es auch hier Bewegung zu geben. Im Internet finden sich
hierzu umfangreiche Grenzwertsammlungen.

Madein Germany
© Gigahertz Solutions GmbH 5
Identifikation der HF-Einfallstellen
Nach der Ermittlung der Gesamtbelastung ist nun die Ursache zu
klären. Zunächst sind selbstverständlich Quellen im selben Raum
zu eliminieren (WLAN-Router, o. ä.). Die danach verbliebene HF-
Strahlung muss also von außen kommen. Für die Festlegung von
Abschirmmaßnahmen ist es wichtig, diejenigen Bereiche von
Wänden (mit Türen, Fenstern, Fensterrahmen), Decke und Fußbo-
den zu identifizieren, durch welche die HF-Strahlung eindringt.
Hierzu sollte man niemals mitten im Raum stehend rundherum,
sondern nahe an der gesamten Wand- / Decken- / Bodenfläche
nach außen gerichtet messen2, um genau die durchlässigen Stel-
len einzugrenzen. Denn neben der bei hohen Frequenzen zuneh-
mend eingeschränkten Peilcharakteristik von LogPer-Antennen
machen in Innenräumen kaum vorhersagbare Überhöhungen und
Auslöschungen eine genaue Peilung von der Raummitte aus un-
möglich. Die Vorgehensrichtlinie illustriert die folgende Skizze.
Wand
Wall
Mur
Pared
antenna antenna
potentiell
durchlässiger
Bereich
no!

Potentiell durchlässiger Bereich
Potentially permeable Area
Die Abschirmungsmaßnahme selbst sollte durch eine Fachkraft
definiert und begleitet werden und jedenfalls großflächig über die
Bereiche hinaus erfolgen.
Audio-Frequenzanalyse
Innerhalb des betrachteten Frequenzbandes von 2,4 bis 6,0 GHz
werden vielerlei Frequenzen für unterschiedliche Dienste genutzt.
Zur Identifizierung der Verursacher von HF-Strahlung dient die
Audioanalyse des amplitudenmodulierten Signalanteils.
Geräusche sind schriftlich sehr schwer zu beschreiben. Am ein-
fachsten ist es, sehr nahe an bekannte Quellen heranzugehen und
sich das Geräusch anzuhören.
Klangbeispiele verschiedener Signalquellen finden Sie als MP3-
Files auf unserer homepage.
Ständig sehr kleine Anzeigewerte?
Belastungen im Frequenzbereich des HFW35C sind glücklicher-
weise bislang (noch) nicht sehr weit verbreitet. Deshalb erreichte
uns des öfteren die Frage, ob denn das Gerät in Ordnung sein
könne, weil sehr selten überhaupt etwas angezeigt würde.
Nachfolgend finden Sie Antworten auf typische Fragen:
2In dieser Position ist nur ein relationaler Messwertvergleich möglich!

Made in Germany
6 © Gigahertz Solutions GmbH
„Das HFW35C zeigt sehr geringe Messwerte an“
Antwort:
Die im Frequenzband des HFW35C liegenden Radar- und Richt-
funkfrequenzen sind naturgemäß nur örtlich begrenzt anzutreffen.
Für das obere WLAN-Band (zwischen 5 und 6 GHz) sind derzeit
die Komponenten noch schwer erhältlich und somit ist auch hier
nur punktuell mit Belastungen zu rechnen. Für das WiMAX - Netz
(zwischen 3 und 5 GHz) sind bislang sind nur Teststandorte in
Betrieb, der flächendeckende Ausbau soll aber schon innerhalb
von zwei Jahren abgeschlossen sein. Das HFW35C dient insofern
derzeit meist nur zum Ausschluss einer stärkerer Belastungen
durch diese Quellen am jeweiligen Standort. Aber das allein ist ja
schon eine wichtige Aussage – dem Betroffenen hilft es naturge-
mäß wenig, wenn die meisten Glück, speziell er jedoch gerade
„Pech gehabt“ hat…
Am häufigsten werden heute Bluetooth-Anwendungen gemessen,
welche um unteren Ende des umfassten Frequenzbereiches lie-
gen … aber auch hierzu kommen Fragen:
„Selbst wenn ich mit meinem Notebook Daten übertrage, ist
die Anzeige gering“
Antwort:
Durch die integrierte Sendeleistungsregelung sendet das Note-
book nur so stark, wie es muss, um sich mit der Gegenstelle zu
verständigen. In unmittelbarer Nähe zu einem Notebook, das
gerade Daten wireless sendet, werden Sie aber zumindest im
feineren Messbereich eine Anzeige bekommen.
„Ich messe auch direkt an meinem WLAN/Bluetooth-fähigen
Notebook nichts …“
„… obwohl die Bildschirm-Meldung erscheint: „Drahtlosver-
bindungen werden gesucht“
Antwort:
Wenn das Notebook „Netze sucht“, so empfängt es primär, es
kann also selbstredend nichts gemessen werden.
„… obwohl mein Notebook mehrere Netze mit gutem Emp-
fang anzeigt“
Antwort:
Ein Notebook kann völlig problemlos empfangen, selbst wenn die
Signalstärke um den Faktor 1000 und weiter unter der untersten
Anzeige des Messgeräts bzw. unter den baubiologischen
Vorsorgewerten liegt.
„Das HFW35C zeigt im feinen Messbereich nie unter 0,3 bis
0,5 µW/m² an (auch ohne Antenne)“
Das ist das Eigenrauschen des Geräts. Es wäre einfach, das Dis-
play derart zu beschalten, das dieses, sobald nur noch ein gerin-
ger Wert angezeigt wird, auf Null zuläuft, um so eine höhere Ge-
nauigkeit zu suggerieren (die Schaltung wird absurderweise sogar
vom Displayhersteller selbst vorgeschlagen!). Dies halten wir je-

Madein Germany
© Gigahertz Solutions GmbH 7
doch für nicht sinnvoll und weisen deshalb das Eigenrauschen so
aus, wie es ist. Wenn der Wert ohne Antenne jedoch über 0,9
µW/m² im feinen Messbereich liegt (oder 9 im groben), ist das
nicht mehr spezifikationsgemäß und Sie sollten uns das Gerät zu
Überprüfung einschicken.
Einfache Testmöglichkeit:
Messen Sie wenige Meter von einem eingeschalteten Access-
Point (z.B. „DSL-WLAN-Router“). Dessen „heartbeat“, das be-
kannte „tack-tack-tack…“ wird deutlich hörbar und die zugrunde-
liegende, gepulste Strahlung messbar sein. Wenn das funktioniert,
so ist ein Fehler auch im obersten Frequenzbereich (fast) ausge-
schlossen. Ein solcher, sozusagen „frequenzselektiver Defekt“ ist
uns jedenfalls in all´ den Jahren, die wir HF-Geräte herstellen,
noch nicht vorgekommen.
DIE Lösung: Vorverstärker!
Aufgrund der im Kapitel „Grenz-, Richt- und Vorsorgewerte“ be-
reits erwähnten besonderen biologischen Wirksamkeit der WLAN-
Pulsung kann eine noch empfindlicher Messung sinnvoll sein. Da-
für gibt es einen Vorverstärker um den Faktor 100
(HV20_2400G10). Wichtig: Mit diesen immer im „Puls“-Modus
messen!
Weiterführende Analysen
Von Gigahertz Solutions sind erhältlich:
Ein Vorsatz-Verstärker (sieh oben)
Vorsatz-Dämpfungsglieder zur Erweiterung der Messbereiche
nach oben für starke Quellen.
Messgeräte für HF außerhalb von 2,4 – 6,0 –GHz
Messgeräte für die Niederfrequenz: Oft sind im häuslichen
Bereich die Belastungen durch Niederfrequenz sogar noch hö-
her als die durch Hochfrequenz! Auch hierfür (Bahn- und Netz-
strom inkl. künstlicher Oberwellen) fertigen wir eine breite Palet-
te preiswerter Messtechnik professionellen Standards.
Auf unserer homepage finden Sie hierzu umfassende Informatio-
nen.
Stromversorgung
Batteriewechsel: Das Batteriefach befindet sich auf der Geräte-
unterseite. Zum Öffnen im Bereich des gerillten Pfeils fest drücken
und den Deckel zur unteren Stirnseite des Geräts hin abziehen.
Durch den eingelegten Schaumstoff drückt die Batterie gegen den
Deckel, damit sie nicht klappert. Das Zurückschieben muss also
gegen einen gewissen Widerstand erfolgen.

Made in Germany
8 © Gigahertz Solutions GmbH
Auto-Power-Off: Zur Schonung der Batterie.
1. Wird vergessen, das Messgerät auszuschalten oder wird es
beim Transport versehentlich eingeschaltet, so schaltet es
sich nach einer Betriebsdauer von durchgehend ca. 40 Minu-
ten automatisch ab.
2. Erscheint in der Mitte des Displays ein senkrechtes „LOW
BATT“ zwischen den Ziffern, so wird das Messgerät bereits
nach etwa 2 bis 3 Minuten abgeschaltet, um Messungen un-
ter unzuverlässigen Bedingungen zu verhindern und daran zu
erinnern, die Batterie möglichst bald zu ersetzen.
Fachgerechte Abschirmung ist eine zuver-
lässige Abhilfemaßnahme
Physikalisch nachweisbar wirksam sind fachgerecht ausgeführte
Abschirmungen. Dabei gibt es eine große Vielfalt von Möglichkei-
ten. Eine allgemein gültige „beste“ Abschirmlösung gibt es jedoch
nicht – sie muss immer an die individuelle Situation angepasst
sein.
Eine sehr informative Seite zum Thema Elektrosmog und dessen
Vermeidung finden Sie unter
www.ohne-elektrosmog-wohnen.com .

Madein Germany
© Gigahertz Solutions GmbH 9
English
The frequency range of the HFW35C comprises the frequencies of
lower and upper WLAN-bands, Bluetooth, some Radar- and
beam-radio-frequencies as well as both of the WiMAX-bands.
Control elements and Quick Start Guide

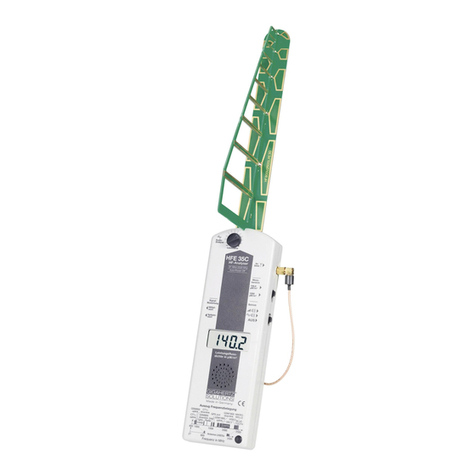

Connecting socket for antenna cable. The anten-
na is inserted into the “cross like” opening at the
front tip of the instrument. Important:
Do not bend
the cable too sharply or overtighten the con
nector
screw!
„Power“ On/Off switch ( = ”Off“ )
„Signal“ For building biological assessment use „peak“.
„Range“ Set the sensitivity according to the level of radiation .
“Full” / “Pulse” for choosing the whole signal to be displayed or
only the pulsed fraction3
Attenuator knob for audio analysis
of digital HF
services (HF35C and HF38B only; the HF32D has a “Geiger
counter” effect proportional to the signal)
The meter includes an Auto-Power-Off-feature.
When the “Low Batt“ indicator appears in the centre of the display, measurement values
are not reliable anymore. In this case the battery needs to be changed. If there is nothing
displayed at all upon switching the analyzer on, check the connections of the battery or
change battery. (See „Changing the Battery“)
Introduction to Properties of HF Radiation and
Consequences for their Measurement
Permeation of many materials
In particular for measurements inside of buildings it is important to
know that construction materials are permeable for HF radiation
to a varying degree. Some part of the radiation will also be reflect-
ed or absorbed. Wood, drywall, and wooden window frames, for
example, are usually rather transparent spots in a house. More
information can be found on our website.
Polarisation
Most High Frequency radiation (“waves“) is vertically or horizon-
tally polarised. With the antenna attached the meter measures the
vertically polarised component, if the display is positioned hori-
zontally. By rotating the meter around its longitudinal axis you will
be able to pick up any polarisation plane.
3More specific: the amplidude-modulated fraction

Made in Germany
10 © Gigahertz Solutions GmbH
Fluctuations with regard to space and time
Reflexions can cause highly localised amplifications or cancella-
tions of the high frequency radiation, in particular inside buildings.
This is why one should stick to the step-by-step procedure in the
next chapter.
In addition, most transmitters and cellular phones emit with con-
siderably varying power during a given day and in the long term,
depending on local reception and load. Therefore repeat meas-
urements at different times of the day on working days and at
weekends. In addition it may be advisable to repeat them occa-
sionally over the year, as the situation can change over night. As
an example, a transmitter only needs to be tilted down by a few
degrees in order to cause major changes in exposure levels (e.g.
during installation or repair of cellular phone base stations). Most
of all it is the enormous speed with which the cellular phone net-
work expands every day that causes changes in the exposure
levels.
The nature of HF radiation requires a specific approach for each
-the determination of the total exposure to it and
-the identification of the sources or leaks for the pollution.
Step-by-Step Procedure to Measure the
Total Exposure
When testing for HF exposure levels in an apartment, home or
property, it is always recommended to record individual meas-
urements on a data sheet. Later this will allow you to get a better
idea of the complete situation.
Connecting the Antenna
Screw the angle SMA-connector of the antenna connection into
the uppermost right socket of the HF analyzer. It is sufficient to
tighten the connection with the tightening aid. Do not use a
wrench or other tools because over tightening may damage the
threads.
The radiation in the frequency rang of this instrument are normally
vertically polarized. An orientation of the antenna suitable for this
is as shown in the following picture:
Do not twist the antenna cable
or bend it sharply!
For horizontal orientation of the antenna you should rotate the

Madein Germany
© Gigahertz Solutions GmbH 11
instrument rather than twisting the cable. The LED at the front of
the antenna indicates a good connection, which is essential for an
accurate measurement!
Remarks concerning the antenna
The “semi rigid” cable has the best technical parameters in the instrument’s
frequency range. It is designed for several hundred changes of orientation with-
out effects for the accuracy of the measurement. For the special design of the
second connecting cable we have a patent pending. The objective is to reduce
an inherent weakness of “simple-log.per” antenna designs made of PCB materi-
al. For radiation incoming at an angle to the main direction normal designs pick
up signals also below the design frequency range, which can falsify the meas-
urement. This antenna suppresses this by 15 to 20 dB in addition to the approx.
40 dB of the high pass filter.
Settings of the Analyser
At first set ”Range“ to ”1999 µW/m²“. Only if there are constantly
very small readings, switch to the finer range. The basic rule is:
as coarse as necessary, as fine as possible. In the rare case of
power densities beyond the designed range of the analyser (“1“
displayed on the left hand side even in the coarsest range) they
can still be measured by inserting the attenuator DG20_G10,
available as an optional accessory, which makes the instrument
less sensitive (by a factor of 100).
Setting Signal Evaluation (“Signal“): The peak HF radiation val-
ue, not the average value, is regarded as the measurement of
critical “biological effects“ affecting the organism and to be com-
pared to recommended safety limits.
The average value (“RMS“) of pulsed signals is often only a very
small fraction of the peak value. Nontheless it forms the basis of
most of the ”official“ safety limits regulations. Building biologists
consider this a trivialization.
How to execute the measurements
Hold the HF analyzer with a slightly outstretched arm, your hand
at the rear of the instrument.
For a rough first overview it is sufficient to probe for areas of
higher levels of radiation simply by following the audio signals
walking through the rooms of interest, directing the analyser eve-
rywhere and rotating it.
Having identified the area of interest for a closer evaluation,
change the positioning of the instrument in order to analyse the
actual power flux density. This is done
-by pointing in all directions including upwards and down-
wards in flats to establish the main direction of the incoming ra-
diation,
-by rotating the instrument around its longitudinal axis by
up to 90°to also find the plane of polarisation, and
-by shifting the instrument in order to find the point of
maximum exposure and to avoid being trapped by local cancel-
lation effects.

Made in Germany
12 © Gigahertz Solutions GmbH
It is generally accepted to use the highest reading in the room
for comparison with limit or recommended values.
To be on the safe side in this comparison you may multiply the
measurement by 4 and use the result as base value for the com-
parison. This is often done to make safe recommendations even
in case of readings on the low side despite still being within the
tolerance band. One has to consider, however, that this may also
lead to higher values than actually existent.
Special case:Radar for aviation and navigation. Radar beams are
emitted by slowly rotating antennas. Therefore they are only
measurable and “audio-analysed” every few seconds for millisec-
onds. This necessitates a special approach:
Set ”Signal“ to ”peak“. After a couple of radar beam passes read
out the highest number displayed. Because of the slow repetition
rate of the display necessary for all other measurements, the
numbers will vary considerably and will only be displayed for a
very short period of time.
In most cases the measurement will be at the lower tolerance
band or in the extreme case even up to a factor of 10 too low.
Limiting values, recommendations and
precautions
The ”Standard der baubiologischen Messtechnik“ (Standard for
Building Biology Measurements), SBM 2008, classifies measure-
ments (per radio communication service), with a note of caution
”pulsed signals to be taken more seriously than continuous ones“,
as follows:
Building Biology Recommendations
as per SBM-2015
Peak
mea
s-
urements
µW/m²
un-
conspicuous
moderately
conspicuous
very
conspicuous
extremely
conspicuous
< 0.1 0.1 - 10 10 - 1000 > 1000
© Baubiologie Maes / IBN
In fall 2008 the "Bund für Umwelt und Naturschutz Deutschland
e.V." (BUND) (environmental NGO) recommended a limiting value
of 1 µW/m² even for outdoor situations.
The Landessanitätsdirektion Salzburg (Austrian health authority)
proposed already in 2002 to lower the present ”Salzburger
Vorsorgewert“ (precautionary value) to 1 µW/m² for indoor situ-
ations.
Limiting values imposed by governments are mostly considerably
higher. There are indications of rethinking, though. The Internet
provides large collections of recommendations and data.
Identification of the sources of pollution
After determination of the total exposure the next step is to find
out where the radiation enters the examined room. As a first step
eliminate sources from within the same room (e.g. wireless rout-

Madein Germany
© Gigahertz Solutions GmbH 13
ers, etc.) Once this is completed, the remaining radiation will orig-
inate from outside. For remedial shielding it is important to identify
those areas of all walls (including doors, windows and window
frames!), of ceiling and floor, which are penetrated by the radia-
tion. To do this one should not stand in the centre of the room,
measuring in all directions from there, but monitor the permeable
areas with the antenna (LogPer) directed and positioned close to
the wall/ceiling/floor4. The reason for this is that the antenna lobe
widens with increasing frequency. In addition reflections and can-
cellations inside rooms make it impossible to locate the “leaks”
accurately. See the illustrating sketch below!
Wand
Wall
Mur
Pared
antenna antenna
potentiell
durchlässiger
Bereich
no!

Potentiell durchlässiger Bereich
Potentially permeable Area
For the definition and installation of shielding measures as well as
surveying their effect, professional advice is recommendable. An-
yway, the area covered by shielding material should be much
larger than the leak itself.
Audio Frequency Analysis
Many different frequencies within the frequency band between 2.
to 6.0 GHz, are being used by many different services. The audio
analysis of the modulated portion of the HF signal helps to identi-
fy the source of a given HF radiation signal.
Sounds and signals are very difficult to describe in writing. The
best way to learn the signals is to approach known HF sources
very closely and listen to their specific signal patterns.
On our home page you will find a link to some typical samples of
audio analyses as MP3-files. Furthermore, the audio analysis can
be significantly simplified by the filters we offer.
Permanently low display values?
Fortunately, exposures in the frequency range of the HFW35C are
not yet widespread. Therefore, we have often been asked whether
the device does in fact work, as it rarely ever shows any values. In
the following please find answers to frequently asked questions:
“The HFW35C only indicates very low measuring values”
Answer:
Naturally, the radar and directional radio frequencies within the
frequency range of the HFW35C will only be found regionally. At
present, the components for the upper WLAN band (from 5 to 6
4Please note: In this position the readings on the LCD only indicate relative highs
and lows that cannot be interpreted in absolute terms.

Made in Germany
14 © Gigahertz Solutions GmbH
GHz) are still difficult to obtain, so you will only encounter selec-
tive exposures in this frequency range. The WiMAX network (from
3 to 5 GHz) is only active in some testing locations, its extension
all over the country is, however, expected to be accomplished
within the coming two years. Therefore, for the time being, the
HFW35C can be considered as a device enabling to exclude po-
tential stronger exposures caused by these sources at the respec-
tive site. This already is an important information.
The presently most frequently measured appliances are Bluetooth
appliances found at the lowest end of the involved frequency
range… Questions related to this field:
“Even when transmitting data with my notebook, only low val-
ues are shown on the display”
Answer:
Thanks to the integrated transmitting power control, the notebook
won’t draw more power than needed for its communication with
the remote station. However, if you measure within splitting dis-
tance to a notebook just transmitting data wireless, you will obtain
values, at least in the finer measuring range.
“No measurement values obtained, even directly next to my
WLAN/Bluetooth-compatible notebook…”
“…although the display indicates: ‘searching wireless con-
nections’”
Answer:
While searching a network, the notebook is basically not transmit-
ting itself, so obviously no measurements can be obtained.
“…although my notebook shows various networks with good
reception”
Answer:
A notebook has no problems with the reception, even if the signal
strength is a factor 1000 or more below the lowest display value
of the measuring device or below the building biology recommen-
dations.
“In the finer measuring range, the HFW never shows values
lower than 0.3 to 0.5 µW/m² (with or without antenna)”
Answer:
This is the residual noise of the device. It would be easy to wire
the display in such a way that it would approach zero as soon as
only little values are shown, thus suggesting higher precision (par-
adoxically, the producer himself even recommends to do so!).
However, we do not consider this useful, and prefer to indicate
the residual noise the way it is. Yet, if measurements without an-
tenna reach values beyond 0.9 µW/m² within the fine measure-
ment range (or 9 within the coarse measurement range), you
should return the device for investigation, as this does no longer
correspond to the specifications.
Simple testing method:

Madein Germany
© Gigahertz Solutions GmbH 15
Take measurements only few meters away from an active point of
access (e.g. “DSL-WLAN-router). Its “heartbeat”, the well known
“tac-tac-tac…”, will be clearly audible, and the corresponding
pulsed radiation measurable. If this works out, errors can be (al-
most) excluded, even for the highest frequency range. At least we
have not yet had a frequency selected defect of this kind in all the
years of producing HF devices.
THE solution: a pre-amplifier!
Based on the statements in the chapter “Limiting values, recom-
mendations and precautions” about the extreme effects of WLAN
signals on the human biology, an increased range appears to
make sense. There is a pre-amplifier available for the amplification
by a factor of 100 (HV20_2400G10). Please note: Always meas-
ure in the “Pulse”-mode when applying the pre-amplilfier.
For more in-depth analyses
Gigahertz Solutions offers:
A Preamplifier (see above).
Attenuators for expanding the designed range of the analysers
upwards for strong sources of pollution.
Instruments for other HF-ranges
Instruments for low frequencies: Electrosmog is not limited to
the High (Radio) Frequency range! Also for the low frequency
range such as power (distribution and domestic installations)
and railways including their higher harmonics we offer a broad
range of affordably priced instruments with high professional
standards.
Please refer to our homepage for comprehensive coverage.
Power Supply
Changing the Battery
The battery compartment is at the back of the analyzer. To re-
move the lid, press on the grooved arrow and pull the cap off. The
foam pad inserted pushes the battery against the lid preventing
the heavy battery from rattling. This is the reason for the lid’s re-
sistance during opening.
Auto-Power-Off:
This feature conserves energy and extends the operating time.
1. In case you have forgotten to turn OFF the HF analyzer or
it has been turned ON accidentally during transport, it will
shut off automatically after 40 minutes of continuous use.
2. If “LOW BATT” appears vertically between the digits in the
centre of the display, the HF analyzer will turn OFF after 2
to 3 min in order to avoid unreliable measurements. It re-
minds you to change the battery as soon as possible.

Made in Germany
16 © Gigahertz Solutions GmbH
Shielding done by an expert is a dependa-
ble remedy
The effectiveness of shielding done by an experienced craftsman
can be verified by measurement. He has quite a number of op-
tions at his disposal. There is no “best method”, however, befit-
ting for all problems – shielding always has to be adapted to the
specific situation.
Shielding, too, is covered comprehensively on our homepage
which also contains further links on this issue

Madein Germany
© Gigahertz Solutions GmbH
