Glacier bay HD67108W-6004 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Model#
HD67108W-6004
HD67108W-6001
HD67108W-6010H
HD67108W-604405
DORIND SINGLE HOLE
SINGLE-HANDLE BATHROOM FAUCET
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
1/2021 REV.02THD
SKU#
1005989125
315486308
315486309
315486312
With Deck Plate Without Deck Plate

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents ..................................3
Installation................................................4
Care and Cleaning ....................................7
Troubleshooting........................................7
Service Parts ........................................... 8
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Channel
lock pliers
Tools and Hardware Required ...............2
Operation...................................................6
Phillips
screwdriver

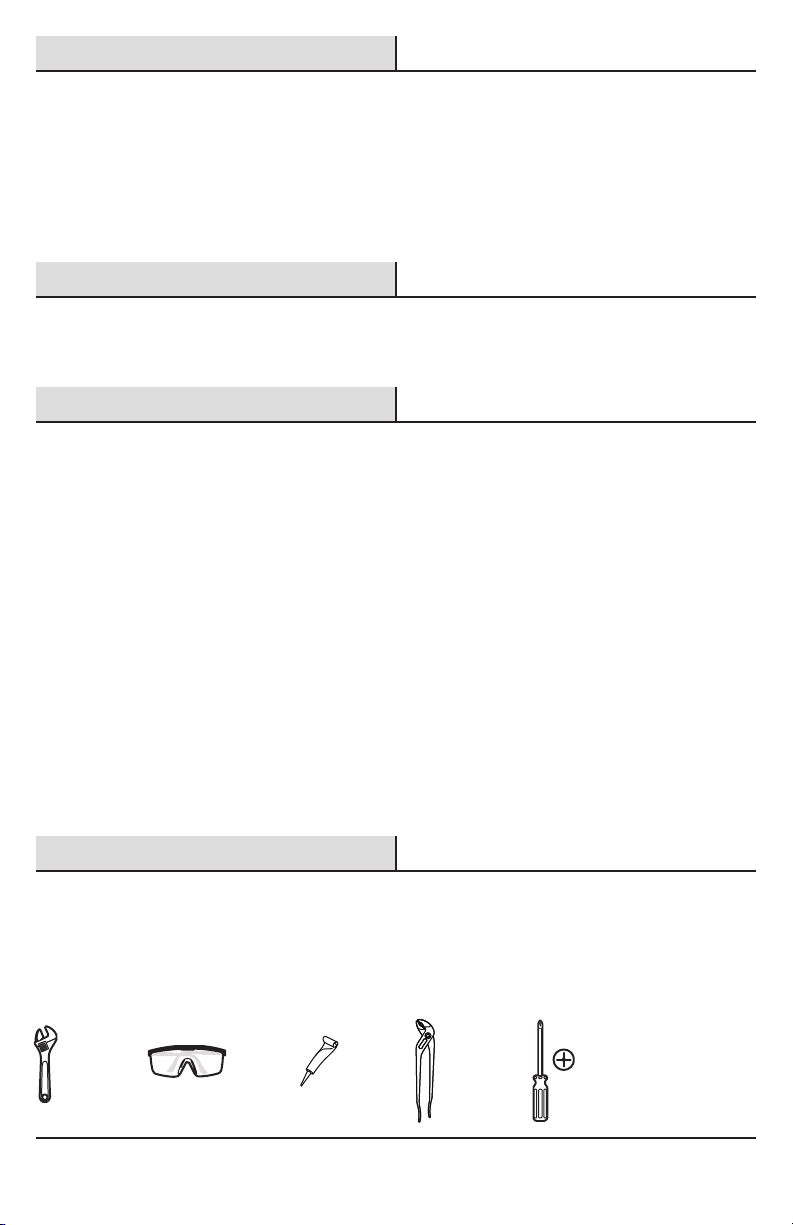

Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
SILICONE
Silicone
sealant
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial and business usage, whose purchasers are hereby extended
a five year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specific legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Contact the Customer Service Team at 1-855-434-5224 or visit www.HomeDepot.com.

3
Pre-Installation (continued)

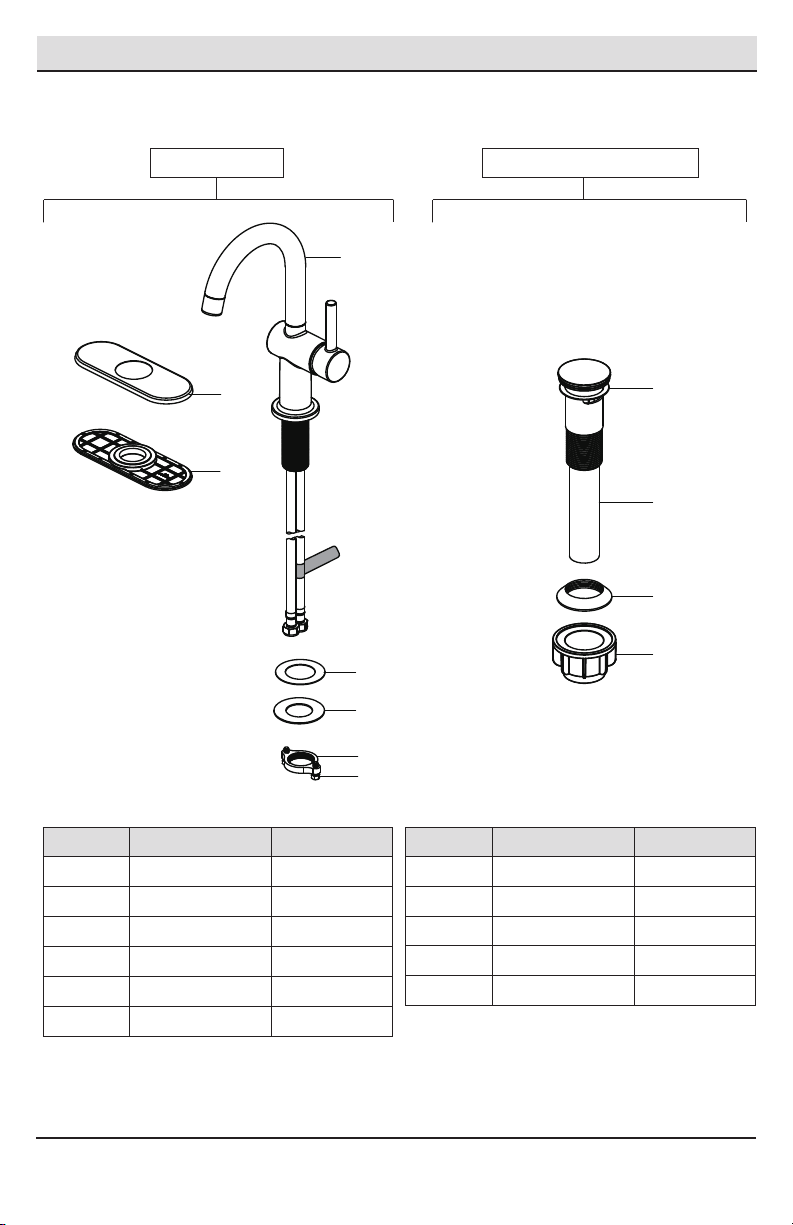

PACKAGE CONTENTS
Faucet Assembly Press Pop-Up Assembly
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Part Description Quantity
A 1Faucet
B
C
D
1Plastic washer
E
1Metal washer
G
1Nut
H
2Screw
Part Description Quantity
J
1Top gasket
K
1Pop-up body
1Bottom gasket
1Nut
I
1Gasket
H
I
J
K
A
B
C
D
E
F
G
F1Deck plate

Installation
4

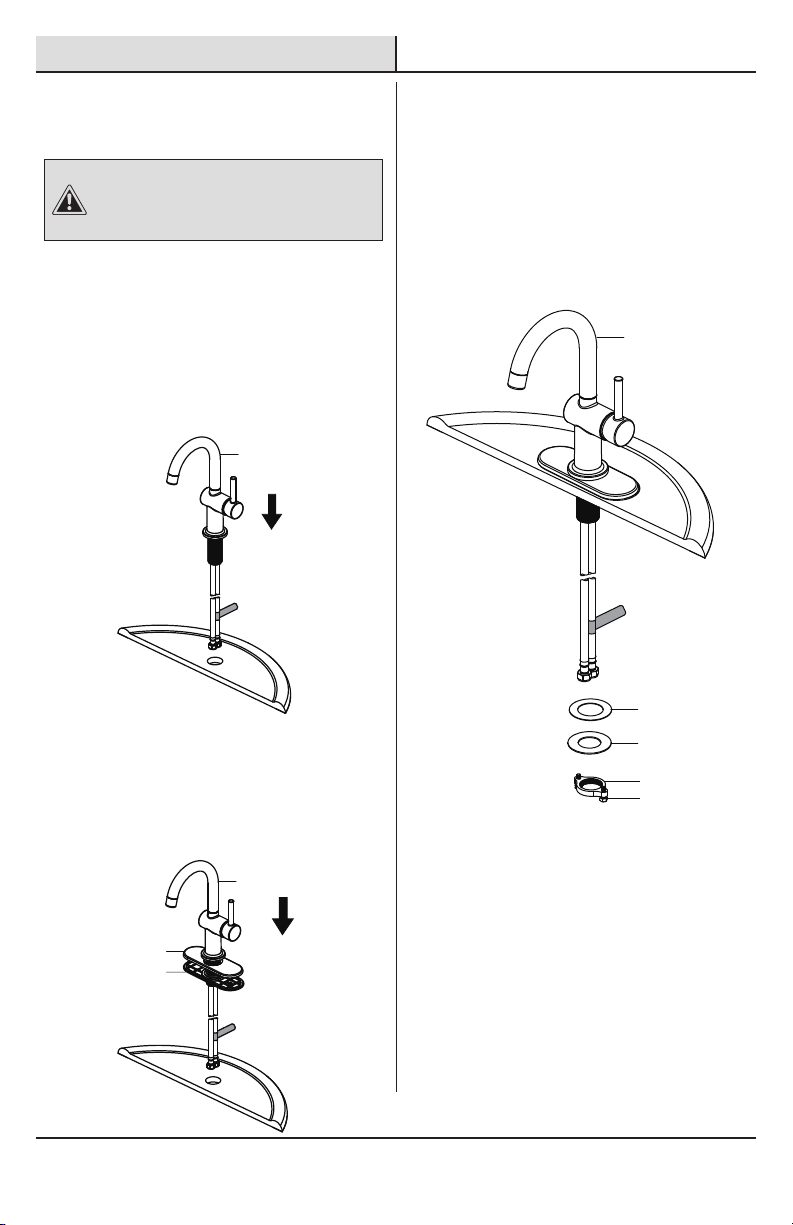

1 Installing the faucet assembly
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply. Remove the old
faucet.

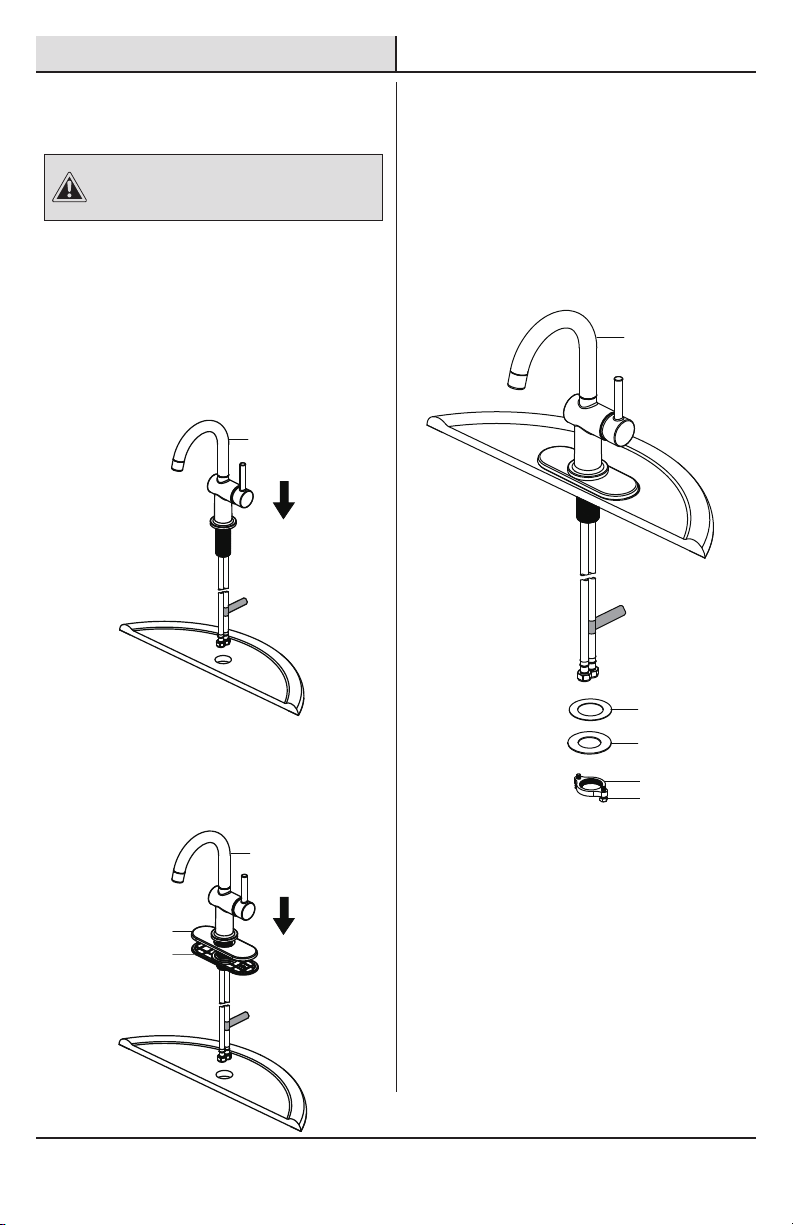

2 Securing the faucet
□Install the plastic washer (B), and metal washer
(C) onto the threaded mounting shank.
□Thread the nut (D) onto the mounting shank.
Lock the nut (D) into position by tightening the
screws (E). Do not overtighten.
□Clean the mounting surface.
□Remove the preassembled nut (D) and
washers (B & C) from the new faucet (A).
B
C
D
E
A
A
□WITH DECK PLATE: Align the hole in the
gasket (G) and deck plate (F) with the mounting
hole in the sink. Place the faucet (A) through the
deck plate (F) and mounting hole in the sink until
the faucet (A) sets on top of deck plate (F).
□WITH NO DECK PLATE: Place the faucet (A)
through the mounting holes in the sink until the
faucet (A) sets on top of the sink.
A
F
G

HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.

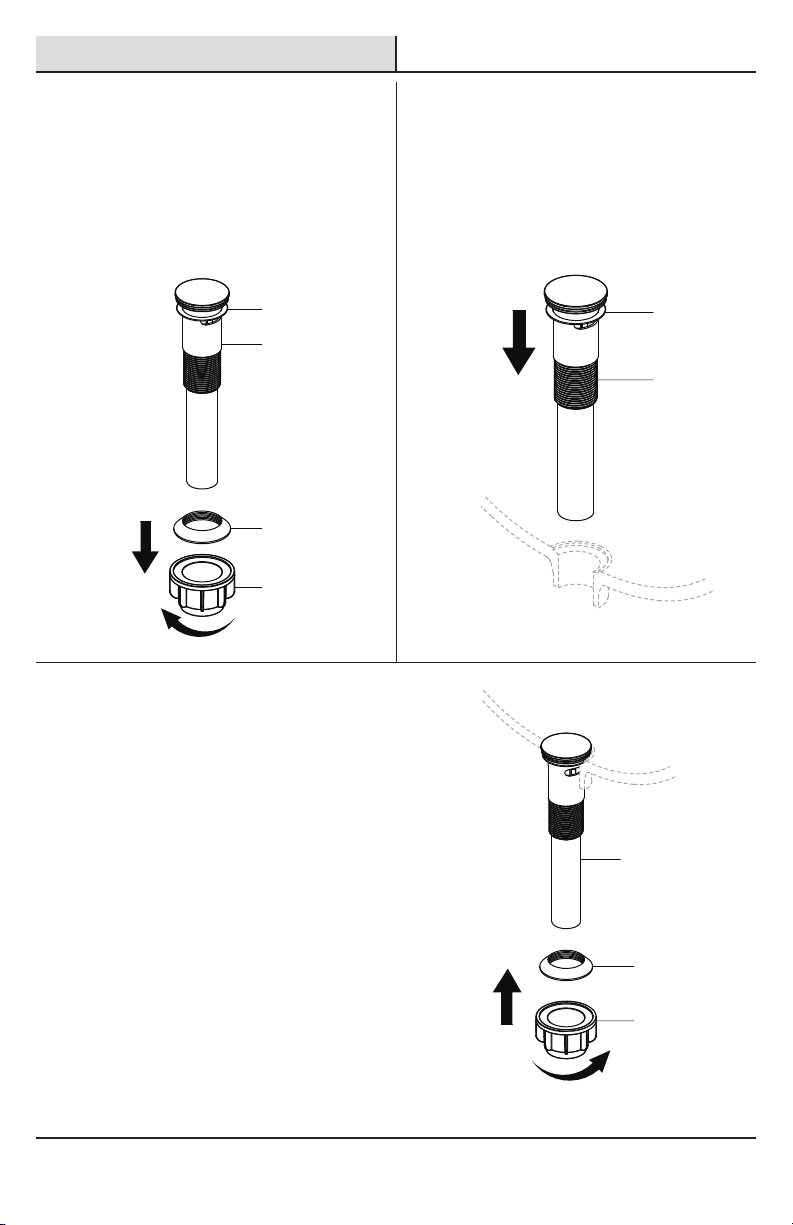

3 Preparing the pop-up assembly
□Remove the bottom gasket (J) and nut (K) from
the top gasket (H) and pop-up body (I).
□Attach these pieces together by pushing the
bottom gasket (J) down into the top of the
nut (K) and twisting together.
H
K
I
J

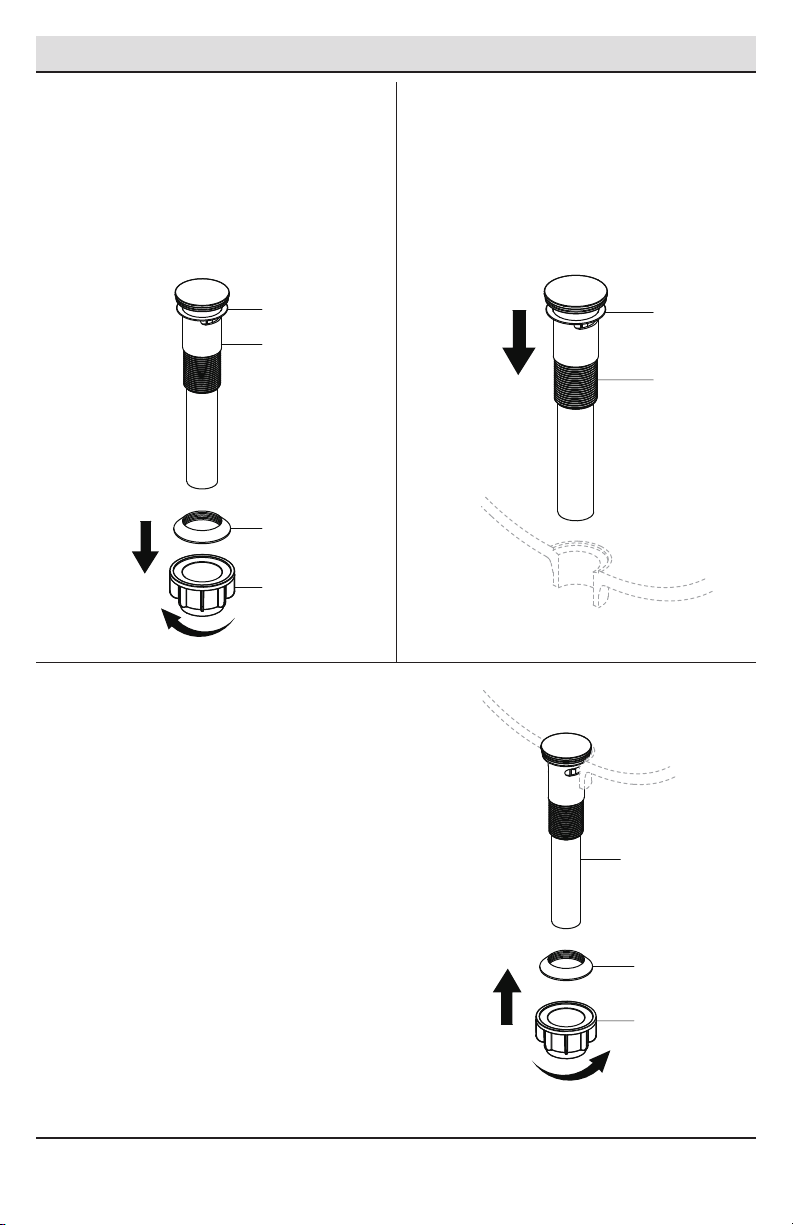

4 Installing the pop-up body
□Insert the pop-up body (I) into the sink. Ensure
that the top gasket (H) rests securely between
the top of the sink and the top of the pop-up
body (I).
5 Securing the pop-up body
□From underneath the sink, screw the bottom
gasket (J) and nut (K) assembly onto the pop-up
body (I) by twisting clockwise until secure.
K
I
J
5
Installation (continued)
H
I

6
Installation (continued)

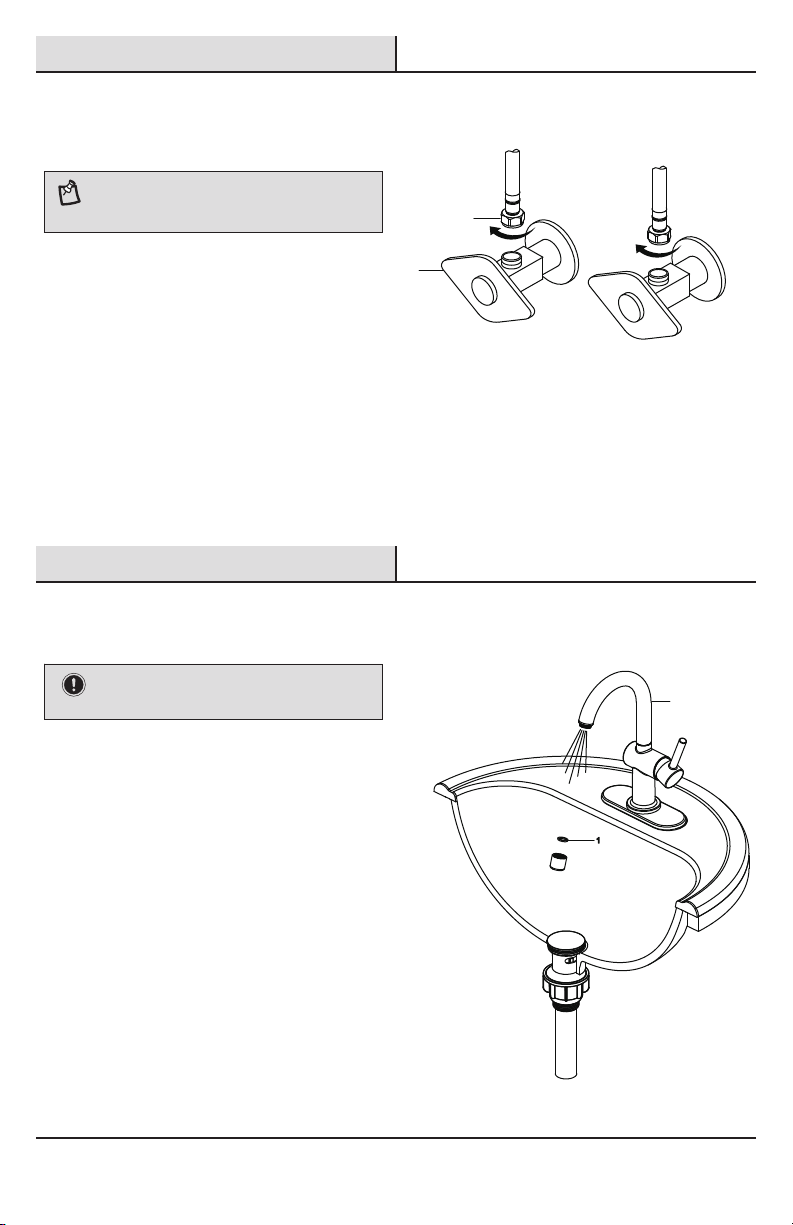

1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the faucet (A) to flush the water lines. Do not
lose the gasket (1) in the aerator.
□Ensure the faucet (A) handle is in the off
position, and turn on the water supply to check
for leaks. If you discover any leaks, check your
connections to ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold water handle to allow
the water to run for at least one minute. This
flushes away any debris that could cause
damage to internal parts.
□Turn off the water and reinstall the aerator and
housing (if applicable).
Operation
6Making the water supply
connections
□Thread the nut (1) on the supply line onto the
outlet of the water supply valve (2) and tighten
with a wrench. Do not overtighten.
NOTE: The hot side inlet tube is indicated by a label. Avoid
twisting wires together or placing the wires close to each
other and damaging.
2
1
A

Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Use wrench to retighten the
bonnet nut sufficiently.
□Clean or replace the washer.
The aerator has an
irregular or reduced
water flow.
□Remove the aerator and
check for debris.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
The aerator is dirty or mis-fitted.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
There is leaking from the
sink drain at the base of
the sink.
The sink has a rough or irregular surface. □Apply additional silicone sealant
to the beveled side of the drain
flange.
□Retighten and test for leaks.
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
7
□Ensure that the rubber washer
is properly installed.

8

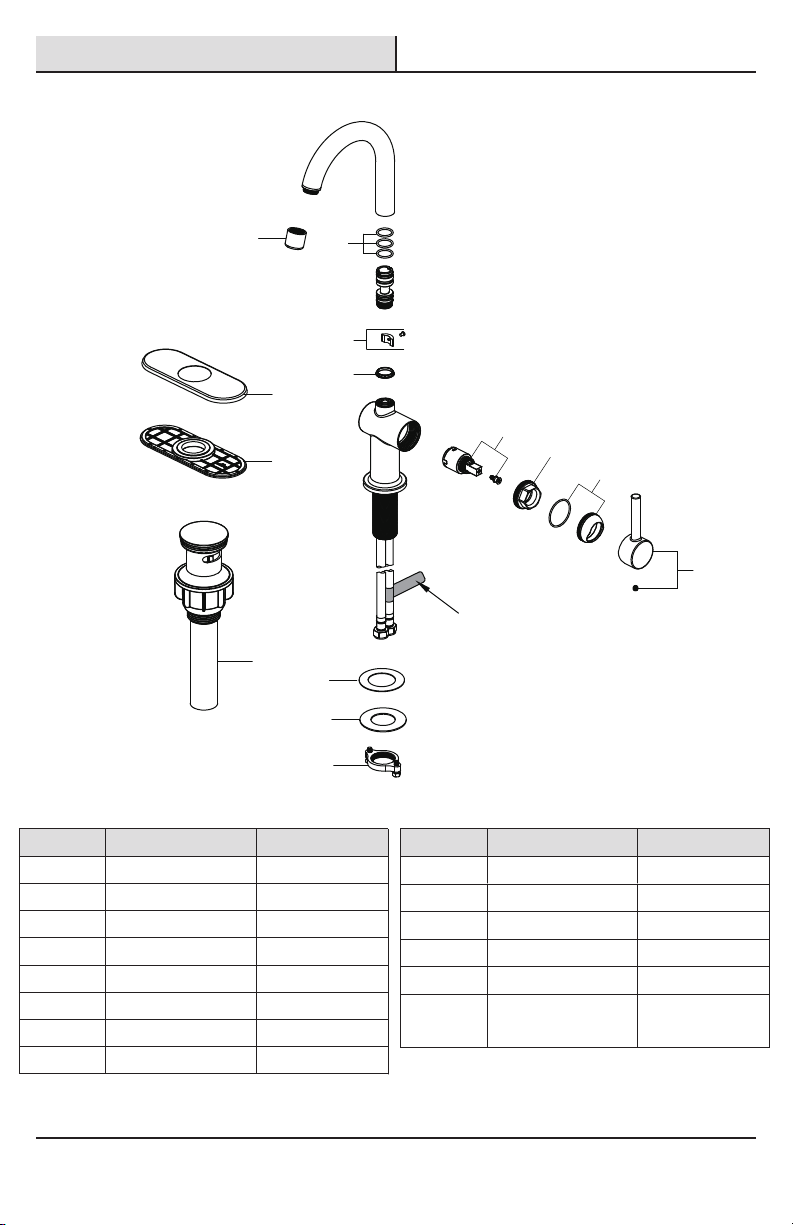

Service Parts
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Faucet ID tags can
be found on the
hot water inlet
Part Description Part Number
1 RP30298*
2 RP60132
5
Wearable ring RP64257
Aerator
12
Handle assembly RP13773*11
Cap & O-Ring RP80780*
Part Description Part Number
Press pop-up
assembly RP40269*
10
Bonnet nut RP70766
3
4
Block & Screw RP70806
9
O-Ring
7
Metal washer RP64188
6
Plastic washer RP64131
5
6
7
1
8
9
11
10
3
14
2
4
12
13
8
Nut & Screw RP56115 14
Gasket RP8076813
Deck plate RP80612*
Cartridge & Screw RP20052

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

¿Preguntas, problemas o piezas faltantes?
Antes de regresar a la tienda, llama a servicio al cliente de Glacier Bay
de lunes a viernes entre 8 a.m. y 7 p.m., (hora estándar del Este)
sábados entre 9:00 a.m. y 6:00 p.m. (hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Modelo núm.
HD67108W-6004
HD67108W-6001
HD67108W-6010H
HD67108W-604405
SKU NÚM.
1005989125
315486308
315486309
315486312
GRACIAS POR TU COMPRA
Agradecemos la confianza que has depositado en Glacier Bay al comprar esta mezcladora para lavamanos.
Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por
Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
¡Gracias por elegir Glacier Bay!
GUÍA DE INSTALACIÓN Y CUIDADO
Con Placa De Cubierta Sin Placa De Cubierta
DORIND - MEZCLADORA
MONOMANDO PARA BAÑO

11
Tabla de contenido
Información importante .........................11
Garantía...................................................11
Pre-instalación .......................................11
........................11
Herramientas y herrajes requeridos ....11
Contenido del paquete.........................12
Instalación ..............................................13
Funcionamiento......................................15
Mantenimiento y limpieza......................16
Solución de problemas...........................16
Planificar la instalación
Piezas de repuesto ................................17
Alicates
ajustables
ranurados
Destornillador
Phillips
Llave
ajustable
Gafas de
seguridad
SILICONE
Sellador de
silicona
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Garantía
GARANTÍA DE POR VIDA LIMITADA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor
original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier
producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de las
ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224) para recibir el
artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe estar
disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales específicos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una
tienda o llame al 1-855-HD-GLACIER para más detalles.
Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-855-434-5224 o visite www.HomeDepot.com.

12
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Ensamblaje del grifo Ensamblaje emergente de presión
Pieza Descripción Cantidad
A 1Mezcladora
B
C
D
1Arandela plástica
E
1Arandela metálica
G
1Tuerca
H
2Tornillo
Pieza Descripción Cantidad
J
1Junta superior
K
1Cuerpo emergente
1Junta inferior
1Tuerca
I
1Junta
F1Placa de la cubierta
H
I
J
K
A
B
C
D
E
F
G

Instalación
13
1 Cómo instalar el ensamblaje
del grifo
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
□Instala la arandela plástica (B) y metálica (C)
en el vástago roscado de montaje.
□Enrosca la tuerca (D) en el vástago de montaje.
Fija la tuerca (D) en posición, apretando los
tornillos (E). No aprietes demasiado.
2 Cómo fijar el grifo
□Cierra el suministro de agua. Retira el grifo
anterior.
□Limpia la superficie de montaje.
□Quita la tuerca de montaje (D) preensambladas
y las arandelas (B y C) del grifo (A) nuevo.
A
□CON PLACA DE CUBIERTA: Alinea el
orificio en la junta (G) y la placa de cubierta (F)
con el orificio de montaje del lavamanos. Coloca
el grifo (A) a través de la placa de cubierta (F) y
el orificio del montaje del lavamanos hasta que
el grifo (A) se asiente en la parte superior de la
placa de cubierta (F).
□SIN PLACA DE CUBIERTA: Coloca el
grifo (A) a través de los orificios de montaje del
lavamanos hasta que el grifo (A) se asiente en la
parte superior del lavamanos.
A
F
G
B
C
D
E
A

HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
3 Cómo preparar el ensamblaje
emergente 4Cómo preparar el ensamblaje emergente
□Retira la junta inferior (J) y la tuerca (K) de la
junta superior (H) y el cuerpo emergente (I).
□Conecta estas piezas entre sí presionando la
junta inferior (J) hacia abajo sobre la parte
superior de la tuerca (K) y girándolas juntas.
5
□Inserta el cuerpo emergente (I) en el fregadero.
Asegúrate de que la junta superior (H) repose
de manera segura entre la parte superior del
fregadero y la parte superior del cuerpo
emergente (I).
14
Instalación (continuación)
Cómo asegurar el cuerpo
emergente
□Desde abajo del fregadero, enrosca el
ensamblaje de la junta inferior (J) y la tuerca
(K) en el cuerpo emergente (I) girando en
sentido de las manecillas del reloj hasta que
esté seguro.
H
K
I
J
K
I
J
H
I

1 Cómo purgar las tuberías y
comprobar que no haya fugas
IMPORTANTE: Después de terminar la instalación, retira
el aireador del grifo (A) para descargar las líneas de agua.
No aflojes la junta (1) en el aireador.
□Asegúrate de que las llave del grifo (A) estén
cerradas y abre el suministro del agua para
comprobar que no haya filtraciones. Si descubres
alguna filtración, verifica tus conexiones para
asegurarte de que estén instaladas adecuadamente.
□Retira el aireador y la carcasa (si corresponde).
Abre la llave de agua caliente y fría; deja que
corra agua por al menos un minuto. Esto elimina
cualquier desecho que pudiera dañar las piezas
internas.
□Cierra el suministro de agua y vuelve a colocar
el aireador y la carcasa (si corresponde).
Funcionamiento
15
Instalación (continuación)
NOTE: El tubo lateral de entrada de agua caliente está
marcado con una etiqueta. No tuerzas los cables entre sí ni
los coloques cerca unos de otros para que no se dañen.
6Cómo realizar las conexiones
de suministro de agua
A
□Enrosca la tuerca (1) de la línea de suministro
en la salida de la válvula de suministro de
agua (2) y aprieta con una llave. No aprietes
demasiado.
2
1

Mantenimiento y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores o químicos abrasivos ni esponja de alambre al limpiar este grifo. De lo contrario, se
anulará la garantía.
Solución de problemas
Problema Causa posible Solución
Se encuentran filtraciones
provenientes de la manija.
La tuerca ciega se aflojó y/o la arandela está
sucia o dañada.
□Usa la llave para volver a apretar
lo suficiente la tuerca ciega.
□Limpia o reemplaza la arandela.
El flujo de agua que sale
del aireador es irregular
o reducido.
□Quita el aireador y comprueba
que no haya suciedad.
El suministro de agua no
se cierra completamente.
El cartucho está sucio o dañado. □Retira la manija para revisar el
cartucho.
□Límpialos o reemplázalos.
El aireador está sucio o mal colocado.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver una ilustración detallada sobre la ubicación
de las piezas enumeradas a continuación.
Hay una filtración
proveniente del desagüe
del lavamanos en su base.
El lavamanos tiene una superficie rugosa
o irregular.
□Coloca más sellador de silicona
en el lado biselado de la brida
del desagüe.
□Ajusta nuevamente y comprueba
que no haya filtraciones.
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
16
□Asegúrate de que la arandela de
goma esté bien instalada.

17
Piezas de repuesto
*Especificar acabado
Muchos cartuchos de repuesto, aireadores y
ensamblajes de drenaje pueden comprarse en
tu tienda de The Home Depot local o por internet
en WWW.HOMEDEPOT.COM
Las etiquetas de identificación
del grifo pueden encontrarse
en la entrada de agua caliente
Pieza Descripción Núm. de pieza
1 RP30298*
2 RP60132
5Arandela plástica RP64131
6Arandela metálica RP64188
Aireador
7
11 Ensamblaje de la llave RP13773*
10 Tapa y Aro tórico RP80780*
Pieza Descripción Núm. de pieza
12
Presiona el
ensamblaje emergente RP40269*
9Tuerca del bonete RP70766
3
4Anillo de uso RP64257
Cartucho y Tornillo RP20052
Aro tórico
Bloque y Tornillo RP70806
5
6
7
1
8
9
11
10
3
14
2
4
12
13
Tuerca y Tornillo RP56115
8
Placa de la cubierta RP80612*
13 Junta RP80768
14

¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Conserva este manual para uso futuro.
