Gnosjo 36-1927 User manual

Bruksanvisning
Bruksanvisning
Brugsanvisning
Käyttöohje
Instructions for Use
Gebrauchsanleitung
Mode d’em loi
Alt. 1 (400V)
Alt. 3 (400V)
Alt. 2 (400V)
Alt. 4 (230V)
Min 100 mm Min 100 mm
Min 50 mm
Min 50 mm
Min 100 mm
Min 100 mm
L1 = Svart Svart Sort Musta Black Schwarz Noir
L2 = Brun Brun Brun Ruskea Brown Braun Brun
= Gul/Grön Gul/Grønn Gul/Grøn Keltainen/Vihreä Yellow/Green Gelb/Grün Jaune/Vert
N = Blå Blå Blå Sininen Blue Blau Bleu
1 Fas (svart) (L1)
2 Fas (brun) (L2)
Jord (gul/grön)
4 Nolla (blå) (Nattsänkning) (N)
5 ----
1
2
4
5
TERMO-
STATHUS
Brytare alt:
Klocka
Svart alt. Blå = L1
Brun = L2
Gul/Grön =
L1 L2
1
2
4
5
Gnosjö Klimatprodukter AB
Box 162, SE-335 24 Gnosjö.
Visiting address: Mob cksv gen, 335 32 Gnosjö.
Tel:[phone]. Fax: [phone]
E-mail: [email protected] Home page: www.gkp.se
1 4
2 3
N
DK
FI
GB
D
F
N
DK
FI
GB
D
F
N
DK
FI
GB
D
F
N
s
s
s
s
DK
FI
GB
D
F

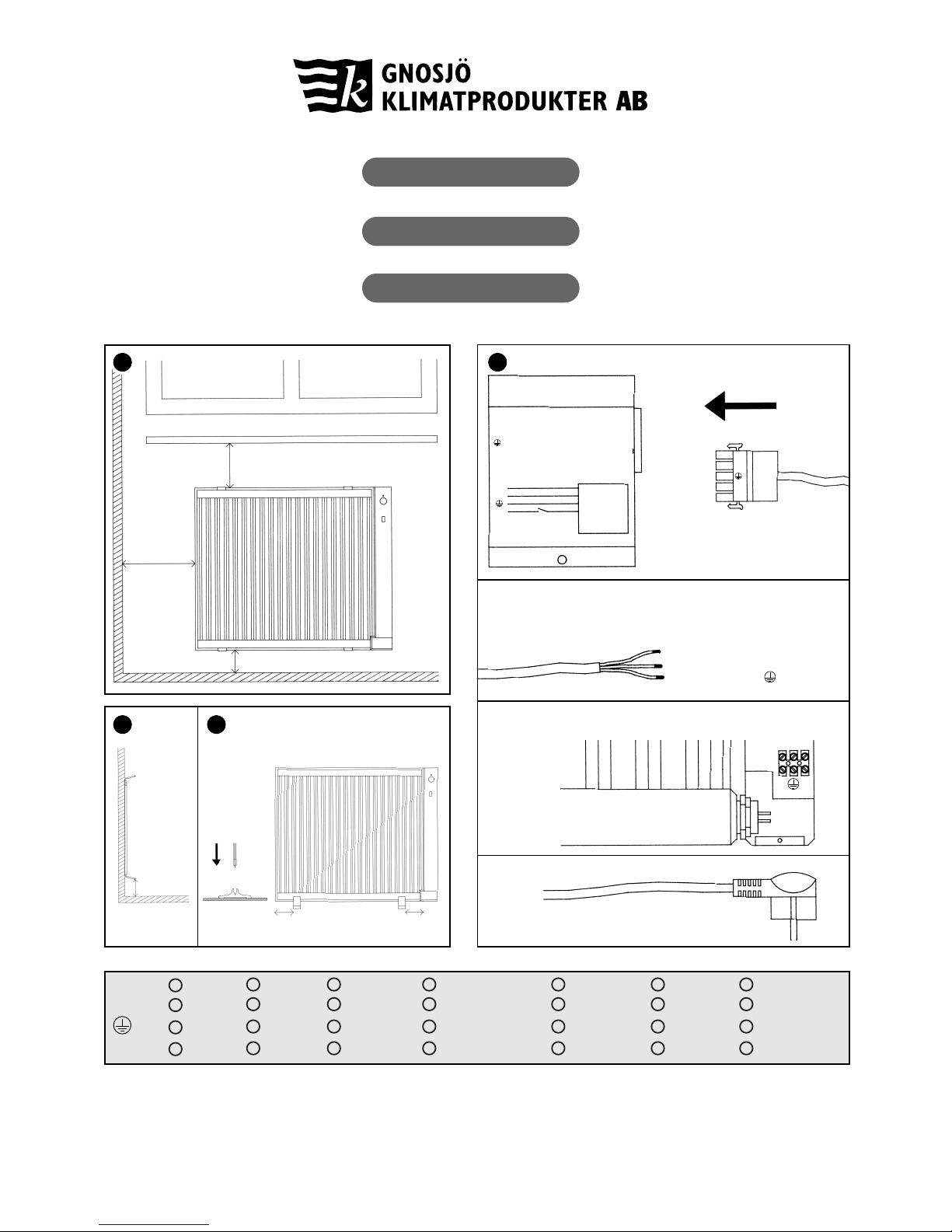

SVENSKA
Installation
1. Fast montage.
Medlevererade väggkonsoler monteras på vägg med bifogade skruvar.
Konsolerna placeras ca 100 – 150 mm från varje gavel på radiatorn.
Det är viktigt för radiatorns funktion att den monteras vågrätt, samt att
angivna min. mått ( enligt bild 1 och 2) inte underskrides. Radiatorn får
inte placeras omedelbart under ett fast vägguttag eller så att person
som använder badkar, dusch eller swimmingpool kan komma i berö-
ring med strömförande delar, t ex strömbrytaren.
1.1 Fristående användning.
Radiatorer som levereras med golvfäste, kan också användas som fri-
stående användning. De med levererade fötterna monteras genom att
de tryckes fast på radiatorn enligt (Bild 3).
1.2 Anslutning.
När radiatorn levereras med anslutningsdosa (Bild 4 alt.1), anslutning-
skabel (Bild 4 alt.2), eller för anslutning i termostathuset (Bild 4 alt.3)
skall inkopplingen göras av Behörig elektriker. Väggdosan placeras
lämpligast över infälld väggdosa eller VP-rör bakom radiatorn. För
inkoppling av radiatorn se (Bild 4) beroende på vilken modell installa-
tionen gäller. Modell 1410.000 – 1416.000 är förberedd för 4 graders
temperatursänkning via styrledning till klocka etc. Se (Bild 4 alt.1)
Viktigt! Radiatorn skall anslutas till jordat uttag, samt kontrollera
att märkspänningen överensstämmer med nätspänningen.
Användning
2. Temperatur inställning.
Radiatorn kopplas på genom att strömbrytaren, som är märkt med I
och 0 sätts i läge I. Önskad rumstemperatur ställs in med termosta-
tratten. Vridning medurs ger högre temperatur, vridning moturs ger
lägre temperatur. Diodlampan på de elektroniska radiatorerna indike-
rar endast när radiatorn arbetar. När önskad temperatur är inställd
regleras denna automatiskt så att den rätta temperaturen alltid hålles i
rummet.
Viktigt ! Använd inte radiatorn i rum med en golvyta understi-
gande 4m2.
2.1 Överhettningsskydd.
Radiatorn är försedd med ett överhettningsskydd som kopplar ifrån
nätspänningen om radiatorn blir för varm. Återställning sker genom att
radiatorn stängs av med strömbrytaren i ca 15 minuter, eller att den
brun / röda knappen på termostatens baksida trycks in ( gäller modell
1410.000 – 1416.000 samt 1430.000 – 1436.000).
2.2 Skötsel.
Vid behov av rengöring eller avtorkning skall endast skonsamma ren-
göringsmedel användas.
Övrigt
3. Viktigt att tänka på.
• ”Får ej övertäckas” Innebär att radiatorn inte får användas
för torkning av t ex kläder genom direkt övertäckning.
• Denna radiator är fylld med en precis mängd speciell olja,
varför reparationer som medför att den måste öppnas,
endast för göras av tillverkaren eller dennes service ombud.
• Eventuellt läckage skall åtgärdas av tillverkaren eller dennes
ombud.
•Radiatorn måste monteras med termostaten i nederkant =
där anslutningskabeln kommer ut.
4. Om radiatorn inte fungerar.
• Kontrollera att radiatorn är ansluten.
• Kontrollera att säkringen är hel.
• Kontrollera överhettningsskyddet, se punkt 2.1.
• Om radiatorn fortfarande inte fungerar, måste kontakt tas
med tillverkaren.
Garanti
Gällande garantitid är 2 år. Om några problem eller eventuella repara-
tionsbehov skulle uppstå ber vi Dig kontakta din leverantör eller tillver-
karen.
Viktigt ! För att underlätta garantiåtgärder spara alltid kvittot gäll-
lande inköp av varan, samt fyll i garantibeviset med önskade upp-
gifter.
Modeller med elektronisk termostat 230V.
Sladd med jordad stickpropp.
1430.000 – 1436.000 (Bild 4, alt.4) Radiator för väggmontage
1480.000 – 1486.000 (Bild 4, alt.4) alternativt fristående placering.
1580.000 – 1586.000 (Bild 4, alt.4) Levereras med väggkonsoler,
golvfäste, sladd med stickpropp.
Kapslingsklass IP 21.
Modeller med elektronisk termostat 400V.
Fast installation.
1410.000 – 1416.000 (Bild 4, alt.1) Radiator för väggmontage.
1490.000 – 1496.000 (Bild 4, alt.2) Levereras med väggkonsoler,
1590.000 – 1596.000 (Bild 4, alt.2) anslutningsdosa (alt.1),
anslutningskabel (alt.2).
Kapslingsklass IP 21.
GARANTIBEVIS
Två års garanti
lämnas på denna apparat av GNOSJÖ KLIMATPRODUKTER AB till köparen från det
datum då den levererats från vår återförsäljare. Garantin omfattar fel, som kan ha upp-
stått vid tillverkningen. Den gäller ej vid ovarsam behandling, eller då apparaten kopp-
las till fel spänning. Denna garantisedel förvaras av köparen, och returneras tillsammans
med den felaktiga varan vid en reklamation - med betald frakt - till
Gnosjö Klimatprodukter AB
Box 162
335 24 Gnosjö.
Sverige
Artikel ..................................................................................................................................
Serie nr ...............................................................................................................................
Inköpt den ..........................................................................................................................
Inköpsställe .......................................................................................................................
Reklamationsorsak .......................................................................................................
Garantin gäller endast om denna garantisedel är korrekt ifylld, eller om inköpsdatum
styrkes på annat sätt. Alla reparationer debiteras om ovannämnda villkor ej uppfylls.
Modeller med bimetall termostat 230V.
Sladd med jordad stickpropp.
1380.000 – 1386.000 (Bild 4, alt.4) Radiator för väggmontage alternativt
1316.100 (Bild 4, alt.4) fristående placering.
1383.100 (Bild 4, alt.4) Levereras med väggkonsoler,
1316.000 ( IP 20 ) (Bild 4, alt.4) golvfäste, sladd med stickpropp.
Kapslingsklass IP 21.
Modeller med bimetall termostat 400V.
Fast installation.
1390.000 – 1396.000 (Bild 4, alt.2/3) Radiator för väggmontage.
Levereras med väggkonsoler,
anslutningskabel (alt.2). Eller för
anslutning i termostathuset (alt.3).
Kapslingsklass IP 21.
IP 21
Bruksanvisning
S
2

NORSK
