Golfomania Fairway Buddy Push User manual
Fairway Buddy Push
Bedienungsanleitung
Manuel d’utilisation
User manual
Golfomania_User Manual_Fairway Buddy Push.indd 1 23.09.15 18:03
Fairway Buddy Push:
Golftrolley zum Schieben

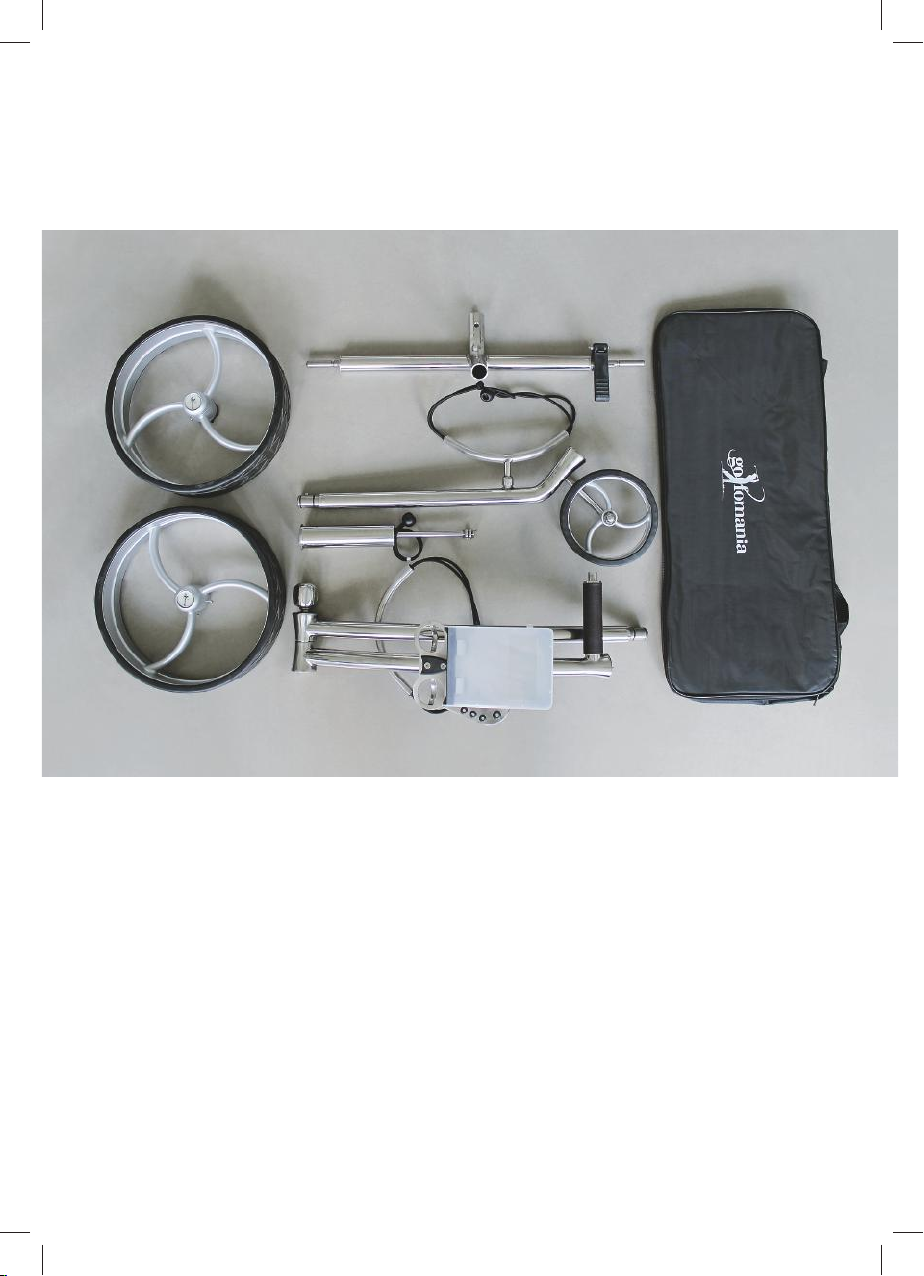

Inhalt und Bestandteile
■Transporttasche
■2 Hinterräder
■Längsachse mit Vorderrad
■Querachse mit Feststellbremse rechts (Fussbremse)
■ FaltbarerCaddyrahmenmitSteuergri
■Scorecardhalter mit Schrauben und Inbusschlüssel
■Schirmhalter
■Getränkehalter
■Ersatzdichtungen
■Schlüssel zum einfachen Lösen der Steckverbindungen (T-Tool)
■Achsenschutz (Golfbälle mit Gummiband verbunden)
■Bedienungsanleitung mit Ersatz-O-Ringen
2
Golfomania_User Manual_Fairway Buddy Push.indd 2 23.09.15 18:03
Zusammenfügen des Trolleys:
■Zusammenfügen von Längsachse und Querachse
(Abb.1).
■Einsetzen der Hinterräder: dabei Stift an Radnabe
eindrückenundRadeinrasten.DasProlderPneus
soll in die Laufrichtung zeigen (wie Vorderrad)
(Abb.2).
■Caddyrahmen einsetzen und auf persönliche Höhe
einstellen (Abb.3).
■Baghalterung unten: hochziehen und in Fahrt-
richtung drehen.
■Baghalterung oben: in der gewünschten Position
einstellenundxieren.
■Scorecardhalter: Befestigungsteil an Caddyrahmen
festschrauben, danach Scorecardhalterung
aufsetzen und Schrauben mittels Inbusschlüssel
festziehen.
■Schirmhalter: (bei Bedarf) die Halterung über die
VorrichtungamSteuergrischieben(Abb.4+5)
und durch Drehen im Uhrzeigersinn befestigen.
Das Gummiband dient zur Sicherung des Schirms
bei Wind.
■Golfbag aufsetzen und an beiden Halterungen
mittels Gummiband befestigen.
Erste Inbetriebnahme
3
1
2
3
5
4
Golfomania_User Manual_Fairway Buddy Push.indd 3 23.09.15 18:03
4
Einstellen Geradeauslauf
Bei einer allfälligen Abweichung vom Geradeauslauf
kann dies ganz einfach justiert werden (s. Abb.):
1. Lösen Sie die Mutter des Vorderrads leicht.
2. Führen Sie den mitgelieferten Inbusschlüssel in die
kleine Justierschraube. Durch Drehen der Schraube
wird die Position des Rades verändert.
3. Nach erfolgter Justierung die Radmutter wieder
anziehen.
Reinigung/Pege/Lagerung
■Reinigen Sie den Trolley am besten mit einem feuchten Tuch und/oder Druckluft.
Vermeiden Sie das Abspritzen mit Wasser.
■Lagern Sie Ihren Trolley immer in trockenen Räumen bei Zimmertemperatur.
Sicherheitshinweise
■Betätigen Sie beim Abstellen des Trolleys immer die Fussbremse. Sie verhindern damit
ein selbständiges Wegrollen.
Golfomania_User Manual_Fairway Buddy Push.indd 4 23.09.15 18:03
5
Fairway Buddy Push:
Le chariot de golf qui se pousse
Contenu et pièces
■Sac de transport
■2 roues arrière
■ Axelongitudinalavecroueavant
■ Axetransversalavecfreindestationnementàdroite(freinàpédale)
■ Cadrepliableavecpoignéedecommande
■ SupportdecartedescoreavecvisetcléAllen
■Support de parapluie
■Support de boissons
■Joints de remplacement
■ Clédedesserragerapidedesconnecteurs(Ttool)
■ Protectiond’axes(ballesdegolfreliéesparuncordonencaoutchouc)
■Instructions d’utilisation avec joints toriques de remplacement
Golfomania_User Manual_Fairway Buddy Push.indd 5 23.09.15 18:03
6
Assemblage du chariot:
■ Assemblagedel’axelongitudinaletdel’axe
transversal (ill.1).
■Mise en place des roues arrière: appuyer sur la
brochedumoyeuetenclencherlaroue.Leprol
des pneus doit être dans le sens de la marche
(comme la roue avant) (ill.2).
■ Fixerlecadreducaddyetajusterlahauteur(ill.3).
■ Partieinférieuredelaxationdesac:souleveret
tourner dans le sens de la marche.
■ Partiesupérieuredelaxationdesac:enclencher
danslapositionsouhaitéeetxer.
■Support de carte de score: placer les pièces de
xationsurlecadre,insérerlesupportdecarte
descoreenplace,puisserrerlesvisàl’aide
delacléAllen.
■ Supportdeparapluie:(sinécessaire)glisserle
supportsurledispositifprévusurlapoignée
decommande(ill.4+5)etxerenletournant
dans le sens des aiguilles d’une montre.
Le cordon en caoutchouc permet d’assurer le
parapluie en cas de vent.
■ Positionnerlesacdegolfetlexerauxdeux
supportsàl’aided’uncordonencaoutchouc.
Première mise en route
1
2
3
5
4
Golfomania_User Manual_Fairway Buddy Push.indd 6 23.09.15 18:03
7
Réglage du déplacement en ligne droite
Toutevariationdudéplacementenlignedroiteest
trèssimpleàajuster(v.ill.):
1. Dévisserlégèrementl’écroudelaroueavant.
2. InsérerlacléAllenfourniedanslapetitevis
d’ajustage. La rotation de la vis permet de
modierlapositiondelaroue.
3. L’ajustageterminé,resserrerl’écroudelaroue.
Nettoyage/entretien/entreposage
■ Nettoyezdepréférencelechariotàl’aided’unchionhumideet/ouàl’aircomprimé.
Évitez de l’asperger d’eau.
■ Entreposeztoujoursvotrechariotdansunendroitsecàtempératureambiante.
Instructions de sécurité
■ Actionneztoujourslefreinàpédalelorsdel’arrêtduchariotpourévitertoutdéplace-
ment intempestif de celui-ci.
Golfomania_User Manual_Fairway Buddy Push.indd 7 23.09.15 18:03
8
Fairway Buddy Push:
Push golf trolley
Contents and components
■Transport bag
■2 rear wheels
■ Longitudinalaxiswithfrontwheel
■ Transverseaxiswithlockingbrake(footbrake)ontheright
■Collapsible caddy frame with steering handle
■Scorecard holder with screws and Allen key
■Umbrella holder
■Beverage holder
■Replacement seals
■Wrench for easy dismantling (T tool)
■ Axisprotection(golfballsconnectedwithanelasticstrap)
■ InstructionsforusewithextraOrings
Golfomania_User Manual_Fairway Buddy Push.indd 8 23.09.15 18:03
9
Assembling the trolley:
■ Fitthelongitudinalaxistothetransverseaxis
(Fig.1).
■Mount the rear wheels: push in the pin on the
wheel hub and click the wheel into place.
Thetireprolesshouldfacethedirectionof
travel (like front wheel) (Fig.2).
■Attach the caddy frame and adjust to the desired
height (Fig.3).
■Lower bag holder: lift and turn in direction
of travel.
■Upper bag holder: click into desired position
and secure.
■Scorecard holder: screw mounting bracket onto
caddy frame, then attach the scorecard holder
and tighten the screws with an Allen key.
■Umbrella holder: Slide the holder (when needed)
over the mechanism on the steering handle
(Fig.4+5)andturnclockwisetotighten.
The elastic strap secures the umbrella in windy
weather.
■Place your golf bag on the trolley and secure it
to the two holders using the elastic strap.
Initial start-up
1
2
3
5
4
Golfomania_User Manual_Fairway Buddy Push.indd 9 23.09.15 18:03
10
Setting wheel alignment
If the cart veers away when driving straight ahead,
this can be easily adjusted (see Fig.):
1. Loosen the lug nut on the front wheel slightly.
2. Insert the Allen key supplied with the trolley
into the small adjustment screw. Turn the screw
to adjust the position of the wheel.
3. After adjusting, tighten the lug nut again.
Cleaning/Care/Storage
■Clean the trolley with a damp cloth and/or compressed air. Avoid spraying it with water.
■Always store the trolley in a dry location at room temperature.
Safety information
■Always set the foot brake when the trolley is parked. This prevents it from rolling away
on its own.
Golfomania_User Manual_Fairway Buddy Push.indd 10 23.09.15 18:03
11
Golfomania_User Manual_Fairway Buddy Push.indd 11 23.09.15 18:03
golfomania
jaron.direct GmbH
Alte Landstrasse 32
CH-8800 Thalwil
T+41433779902
F+41433779905
www.golfomania.ch
Gültig ab/Valable dès le/Valid from: 1.1.2016
Änderungenvorbehalten/Sousréservedemodications/Subjecttochange
