Golfomania Fairway Buddy TS User manual

Fairway Buddy TS
Bedienungsanleitung
Manuel d’utilisation
User manual
User Manual_Golftrolley 2015_Print.indd 1 24.12.14 08:53

User Manual_Golftrolley 2015_Print.indd 2 24.12.14 08:53

Fairway Buddy TS:
Elektro-Golftrolley mit Lithium-Batterie

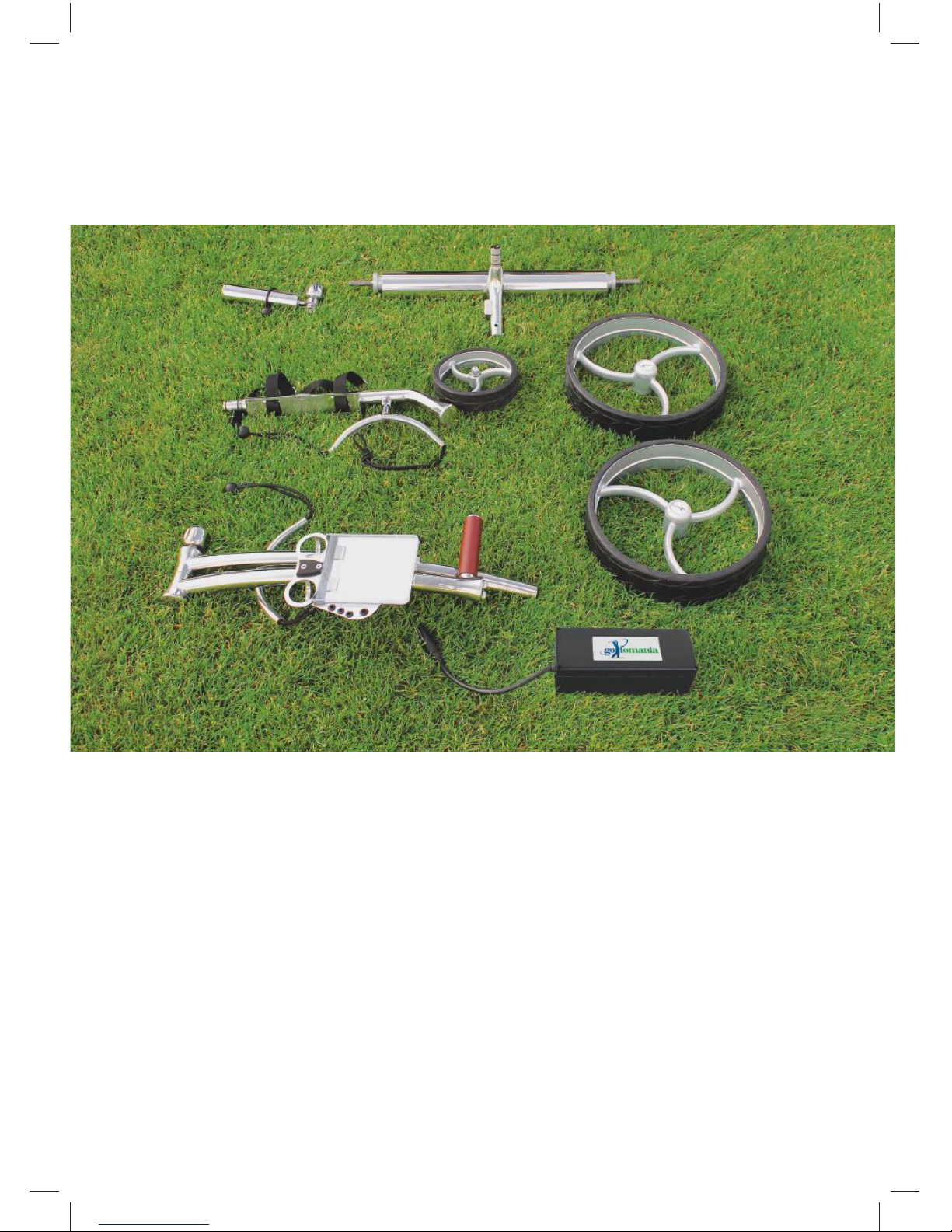

Inhalt und Bestandteile
■Transporttasche mit separatem Räderfach
■2 Antriebsräder
■Längsachse mit Vorderrad
■Antriebsachse mit Doppelrohrmotor
■ Faltbarer Caddyrahmen mit Steuergri und Bedienungseinheit
■Scorecardhalter mit Schrauben und Inbusschlüssel
■Schirmhalter
■Getränkehalter
■ Lithium-Ionen-Akku 10 Ah (Batterie)
■Ladegerät
■Ersatzdichtungen
■ Schlüssel zum einfachen Lösen der Steckverbindungen (T-Tool)
■ Achsenschutz (Golfbälle mit Gummiband verbunden)
■ Bedienungsanleitung mit Ersatz-O-Ringen
3
User Manual_Golftrolley 2015_Print.indd 3 24.12.14 08:53

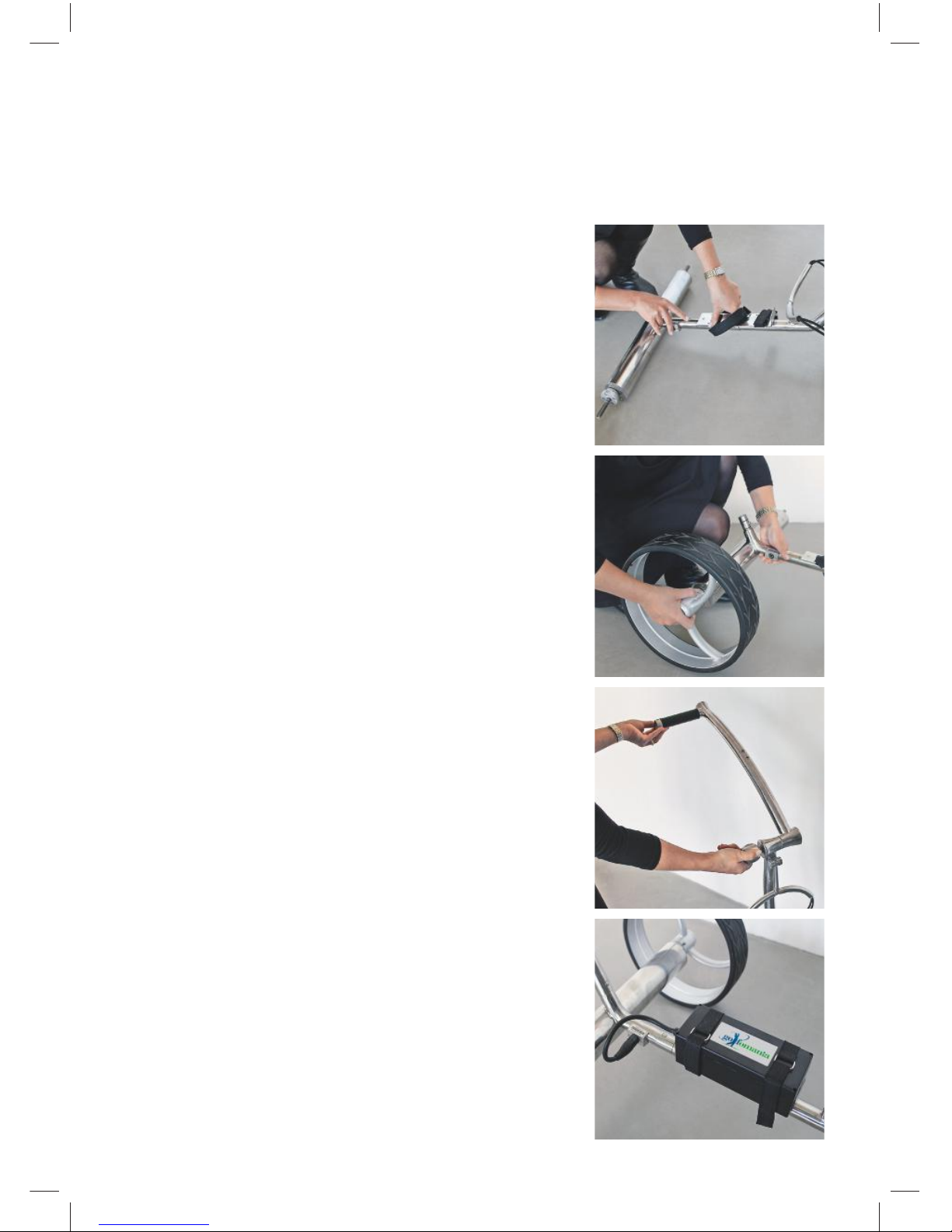

Zusammenfügen des Trolleys:
■Zusammenfügen von Längsachse und Antriebsachse
(Abb. 1).
■Einsetzen der Antriebsräder: dabei Stift an Radnabe
eindrücken und Rad einrasten (Abb. 2).
Achtung: Erste Einraststufe = Freilaufmodus
(leichtgängiger manueller Betrieb).
Zweite Einraststufe = Motorbetrieb.
Stellen Sie sicher, dass die Räder korrekt (hörbar)
eingerastet sind. Das Prol der Pneus soll in die
Laufrichtung zeigen (wie Vorderrad) (Abb. 2).
■Caddyrahmen einsetzen und auf persönliche
Höhe einstellen (Abb. 3).
■ Baghalterung unten: hochziehen und in Fahrt-
richtung drehen.
■ Baghalterung oben: in der gewünschten Position
einrasten und xieren.
■ Batterie auf Vorrichtung befestigen (2 Bänder mit
Klettverschluss) und Kabel einstecken (Abb. 4).
■Scorecardhalter: an Caddyrahmen festschrauben
(Schrauben mittels Inbusschlüssel festziehen).
■ Schirmhalter: (bei Bedarf) die Halterung über die
Vorrichtung am Steuergri schieben und durch
Drehen im Uhrzeigersinn befestigen. Das Gummi-
band dient zur Sicherung des Schirms bei Wind.
■Golfbag aufsetzen und an beiden Halterungen
mittels Gummiband befestigen.
Wichtig: Laden Sie die Batterie beim ersten Mal
ununterbrochen während mindestens 6 Stunden.
■Rotes Lämpchen = Akku wird geladen
■Grünes Lämpchen = Akku geladen
Erste Inbetriebnahme
4
1
2
3
4
User Manual_Golftrolley 2015_Print.indd 4 24.12.14 08:53

Laden und Warten der Batterie
■ Laden Sie die Batterie nach jeder Golfrunde so rasch als möglich wieder komplett auf,
auch wenn noch genügend Restladung für einen weiteren Einsatz vorhanden wäre.
Gehen Sie nur mit voll aufgeladener Batterie auf die Golfrunde.
■ Lagern Sie die Batterie liegend an einem warmen Ort. Nach der Auadung Batterie
vom Netz nehmen. Wichtig: Lagern Sie die Batterie immer in aufgeladenem Zustand.
■ Nach längerer Nichtbenutzung, z. B. nach der Winterpause, schliessen Sie die Batterie
nochmals ans Netz an und wiederholen die Auadung. Ist die Pause länger als
3 Monate, führen Sie unbedingt eine Zwischenladung durch.
■ Bitte verwenden Sie ausschliesslich das mitgelieferte Ladegerät.

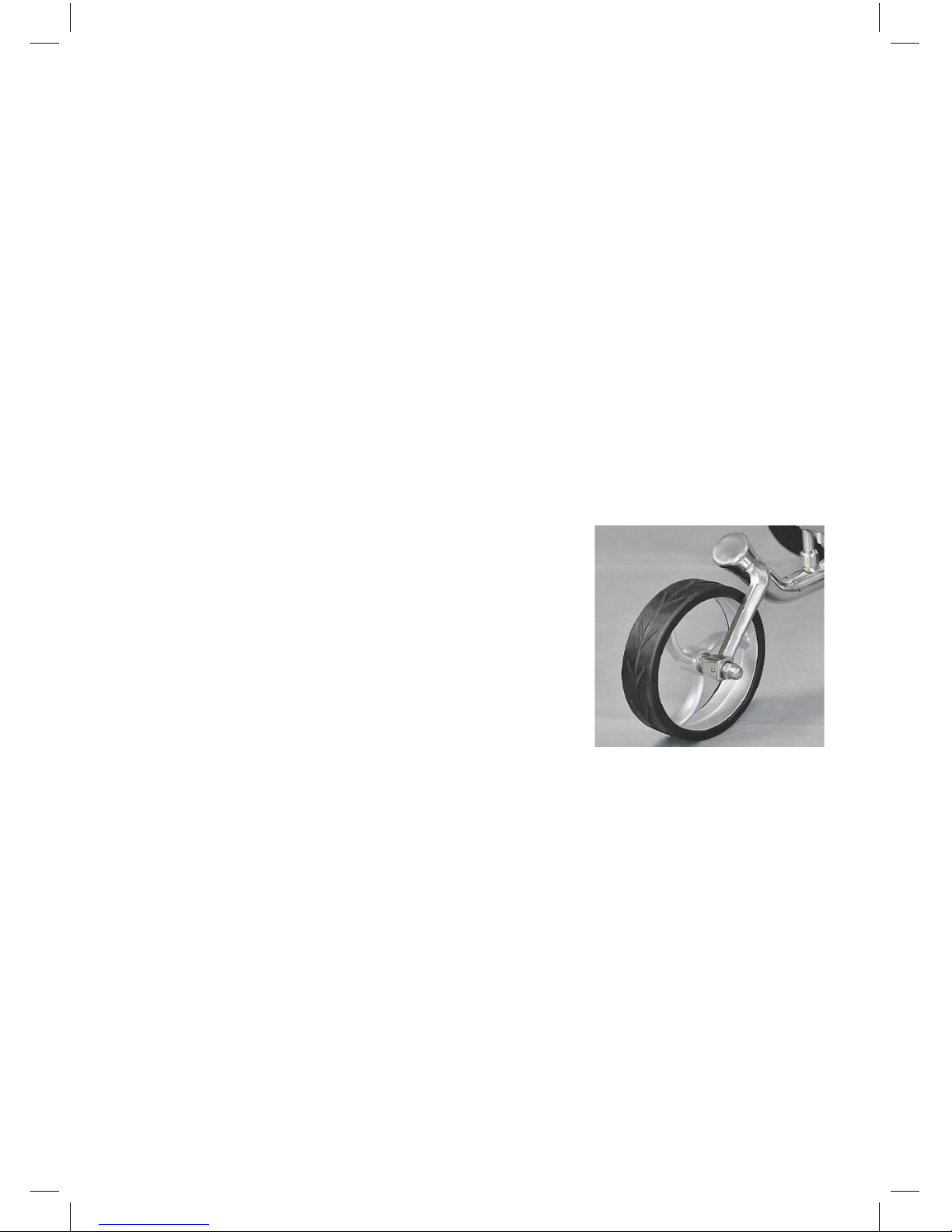

Einstellen Geradeauslauf
Bei einer allfälligen Abweichung vom Geradeauslauf
kann dies ganz einfach justiert werden:
1. Lösen Sie die Mutter des Vorderrads leicht.
2. Führen Sie den mitgelieferten Inbusschlüssel in
die kleinen Justierschrauben. Durch Drehen der
Schrauben wird die Position des Rades verändert.
3. Nach erfolgter Justierung die Radmutter wieder
anziehen.
5
Sicherheitshinweise
■Laden Sie den Akku nur mit dem dafür vorgesehenen Ladegerät. Die Verwendung
eines nicht zugelassenen Ladegeräts kann für den Akku zu folgenschweren
Beschädigungen führen.
■ Bewahren Sie den Akku an einem trockenen Ort auf und vermeiden Sie extreme
Temperaturen.
■ Bei langer Nichtbenutzung (über 3 Monate) unbedingt Zwischenladung vornehmen.
■Halten Sie Ihren Trolley unter Kontrolle: Lassen Sie Ihre Hand während der Fahrt
immer am Gri, damit Sie bei Bedarf rechtzeitig stoppen oder ausweichen können.
■Stellen Sie den Trolley in steilem Gelände immer quer zum Gefälle ab, um ein
selbständiges Losrollen zu verhindern.
■Achten Sie beim Durchqueren von Wasserhindernissen darauf, dass die Motorachse
nicht eintaucht. Sollte Wasser in die Achse eindringen, können Motoren und
Elektronik Schaden nehmen.
User Manual_Golftrolley 2015_Print.indd 5 24.12.14 08:53

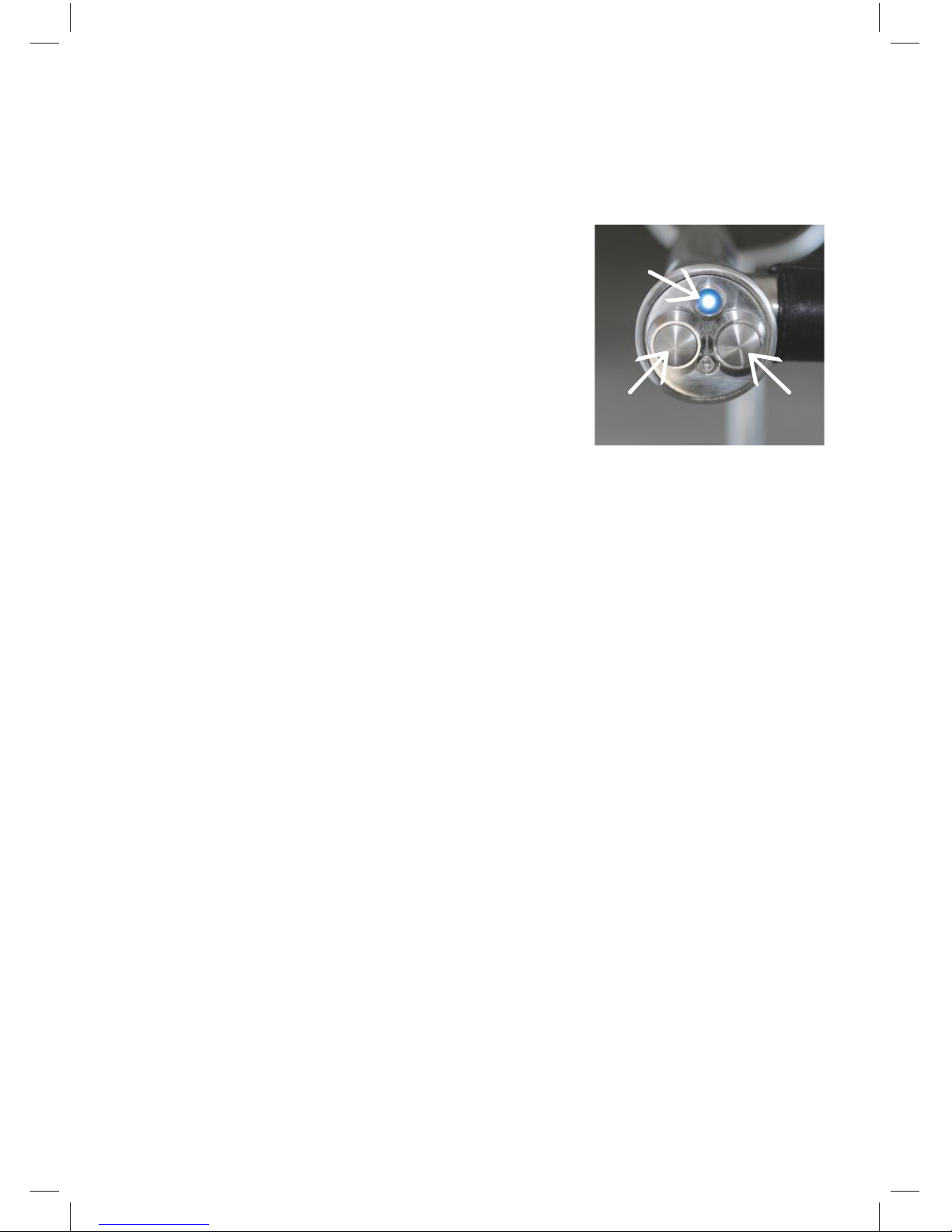

■Start: Knopf A + B gleichzeitig drücken.
Der Trolley fährt in der letztmals gewählten
Geschwindigkeit.
■Schneller: Knopf A so lange drücken, bis die
gewünschte Geschwindigkeit erreicht ist.
■Langsamer: Knopf B so lange drücken, bis die
gewünschte Geschwindigkeit erreicht ist.
■Stopp: Knopf A + B gleichzeitig drücken.
Die automatische Parkbremse verhindert
ein Weiterrollen.
■Spezielle Funktion 1 – Parkbremse:
Parkbremse lösen, ohne den Motorbetrieb zu starten (z. B. um den
Trolley manuell zu bewegen) = Knopf B 1 Sek. drücken.
Parkbremse wieder einschalten = Knopf A 1 Sek. drücken.
■Spezielle Funktion 2 – 10-Sek.-Distanztimer:
Bei Stillstand Knopf B 3 Sek. drücken, bis die LED-Anzeige schnell blinkt,
dann loslassen. Trolley fährt während 10 Sek. in der gleichen
Geschwindigkeit weiter und stoppt dann automatisch.
■LED-Anzeige:
■ Kein Licht = kein Strom/Batterie nicht eingesteckt
■ Anzeige brennt konstant = in Betrieb/Standby
■ Anzeige ackert = Standby, Parkbremse eingeschaltet
Reinigung/Pege/Lagerung
■Reinigen Sie den Trolley am besten mit einem feuchten Tuch und/oder Druckluft.
Vermeiden Sie das Abspritzen mit Wasser.
■Lagern Sie Ihren Trolley immer in trockenen Räumen bei Zimmertemperatur.
6
Bedienung
LED
B A
User Manual_Golftrolley 2015_Print.indd 6 24.12.14 08:53

Fairway Buddy TS:
Caddy de golf électrique avec batterie lithium
Contenu et pièces
■Sac de transport avec compartiment séparé pour les roues
■2 roues motrices
■ Axe longitudinal avec roue avant
■ Axe d’entraînement avec deux moteurs tubulaires
■Cadre pliable avec poignée de commande et unité de commande
■Support de carte de score avec vis et clé Allen
■Support de parapluie
■Support de boissons
■ Batterie lithium-ion 10 Ah
■Chargeur
■Joints de remplacement
■ Clés de desserrage rapide des connecteurs (T-Tool)
■ Protection d’axes (balles de golf reliées par un cordon en caoutchouc)
■ Mode d'utilisation avec anneaux O
7
User Manual_Golftrolley 2015_Print.indd 7 24.12.14 08:53

Assemblage du chariot:
■ Assemblage de l’axe longitudinal et de l’axe
d’entraînement (ill. 1).
■ Mise en place des roues motrices: glisser le moyeu de
la roue sur l’axe et appuyer pour l’enclencher (ill. 2).
Attention: 1er niveau d’enclenchement = mode roue
libre (utilisation manuelle plus souple), 2eniveau
d’enclenchement = mode motorisé. S’assurer que
les deux roues sont correctement enclenchées
(«clic» audible). Le prol des pneus doit être dans
le sens de la marche (comme la roue avant) (ill. 2).
■ Fixer le cadre du caddy et ajuster la hauteur (ill. 3).
■ Partie inférieure de la xation de sac: soulever et
tourner dans le sens de la marche.
■ Partie supérieure de la xation de sac: enclencher
dans la position souhaitée et xer.
■ Fixer la batterie sur son support (2 sangles avec
attaches de type Velcro) et connecter les câbles (ill. 4).
■ Support de carte de score: se xe, si souhaité, sur
le cadre du caddy (utiliser la clé Allen pour serrer
les vis).
■ Support de parapluie: (si nécessaire) glisser le sup-
port sur le dispositif de la poignée de commande et
xer en le tournant dans le sens des aiguilles d’une
montre. Le cordon en caoutchouc permet d’assurer
le parapluie en cas de vent.
■ Positionner le sac de golf et le xer aux deux
supports à l’aide d’un cordon en caoutchouc.
Important: avant la première utilisation, charger la
batterie pendant 6 heures ininterrompues minimum.
■Témoin rouge = batterie en cours de charge
■Témoin vert = batterie chargée
Première mise en route
8
1
2
3
4
User Manual_Golftrolley 2015_Print.indd 8 24.12.14 08:53

Charge et entretien de la batterie
■ La batterie doit être rechargée au plus tôt après chaque partie de golf, et cela même
si la charge restante est susante pour une autre utilisation. La batterie doit être
complètement chargée avant chaque partie de golf.
■ Entreposer la batterie à plat dans un endroit susamment chaud. La charge terminée,
débrancher la batterie du secteur. Important: la batterie doit toujours être entreposée
chargée.
■ Après une période de non-utilisation prolongée, telle que la pause hivernale, brancher
la batterie sur le secteur pour une charge complète. En cas de pause supérieure à 3 mois,
procéder impérativement à une charge intermédiaire.
■ Utiliser exclusivement le chargeur fourni.
Réglage du déplacement en ligne droite
Toute variation du déplacement en ligne droite est
très simple à ajuster:
1. Dévisser légèrement l’écrou de la roue avant.
2. Insérer la clé Allen fournie dans les petites vis
d’ajustage. La rotation des vis permet de modier
la position de la roue.
3. L’ajustage terminé, resserrer l’écrou de la roue.
9
Instructions de sécurité
■ Chargez la batterie uniquement à l’aide du chargeur prévu à cet eet. L’utilisation
d’un chargeur non autorisé est susceptible d’endommager fortement la batterie.
■ Conservez la batterie dans un endroit sec, à l’abri des températures extrêmes.
■ En cas de non-utilisation prolongée (supérieure à 3 mois), procédez impérativement
à une charge intermédiaire.
■ Veillez à toujours garder le contrôle de votre chariot: gardez toujours une main
sur la poignée pendant la marche du chariot an de pouvoir, au besoin, l’arrêter
ou le dévier à temps.
■ Sur les terrains en pente, placez toujours le chariot de travers an d’éviter toute
marche autonome.
■ En traversant les obstacles d’eau, veillez à ne pas immerger l’axe moteur. Toute
inltration d’eau dans l’axe pourrait endommager le moteur et l’électronique.
User Manual_Golftrolley 2015_Print.indd 9 24.12.14 08:53

■Démarrage: appuyer simultanément sur les boutons
A + B. Le chariot avance à la vitesse précédemment
sélectionnée.
■Plus rapide: maintenir le bouton A enfoncé jusqu’à
obtention de la vitesse désirée.
■Plus lentement: maintenir le bouton B enfoncé
jusqu’à obtention de la vitesse désirée.
■Stop: appuyer simultanément sur les boutons A + B.
Le frein parking automatique immobilise le chariot.
■Fonction spéciale 1 – frein parking:
desserrer le frein parking sans démarrer le moteur (p. ex. pour déplacer
le chariot manuellement) = appuyer 1 seconde sur le bouton B.
Resserrer le frein parking = appuyer 1 seconde sur le bouton A.
■Fonction spéciale 2 – distance d’éloignement à 10 secondes:
chariot immobile, appuyer 3 secondes sur le bouton B, jusqu’au clignotement
rapide de la LED, et relâcher. Le chariot avance pendant 10 secondes à une
vitesse constante, puis s’arrête automatiquement.
■Achage LED:
■Diode éteinte = pas de courant/batterie non enclenchée
■Diode allumée = en marche/stand-by
■Diode clignotante = stand-by, frein parking enclenché
Nettoyage/entretien/entreposage
■ Nettoyez de préférence le chariot à l’aide d’un chion humide et/ou à l’air comprimé.
Evitez de l’asperger d’eau.
■ Entreposez toujours votre chariot dans un endroit sec à température ambiante.
10
Utilisation
LED
B A
User Manual_Golftrolley 2015_Print.indd 10 24.12.14 08:53

Fairway Buddy TS:
Electric Golf Caddy with Lithium Battery
Contents and components
■Transport bag with separate wheel compartment
■ 2 drive (rear) wheels
■ Longitudinal axis with front wheel
■ Drive axle with double-tube motor
■Collapsible caddy frame with control handle and panel
■Scorecard holder with screws and Allen key
■Umbrella holder
■ Beverage holder
■Lithium-ion 10 Ah battery
■Charger
■Replacement seals
■ Wrench for easy dismantling (T tool)
■ Axis protection (golf balls connected with an elastic strap)
■ Instructions for use with extra O rings
11
User Manual_Golftrolley 2015_Print.indd 11 24.12.14 08:53

Assembling the trolley:
■ Fit the longitudinal axis to the drive axis (Fig. 1).
■ Fit the drive (rear) wheels: push in the pin on the
wheel hub and click the wheel into place.
Note: Click once = freewheel mode (smooth manual
operation). Click twice = motor mode. Ensure that
both wheels have been correctly tted by listening
for the number of clicks. The tire proles should face
the direction of travel (like front wheel) (Fig. 2).
■ Attach the caddy frame and adjust to desired height
(Fig. 3).
■Lower bag rest: lift and turn in the direction of travel.
■Upper bag rest: click into desired position and secure.
■Attach the battery to the trolley (using the 2 Velcro
straps) and plug in the cable (Fig. 4).
■Scorecard holder: screw on to the caddy frame if
desired (tighten the screws using the Allen key).
■Umbrella holder: slide the holder over the mechan-
ism on the steering handle (when needed) and turn
clockwise to tighten. The elastic strap secures the
umbrella in the wind.
■Place your golf bag on the trolley and secure it
to the two holders using the elastic strap.
Important: Before using the battery for the first time,
it should be charged continuously for at least 6 hours.
■Red lamp = battery charging
■Green lamp = battery charged
Initial start-up
12
1
2
3
4
User Manual_Golftrolley 2015_Print.indd 12 24.12.14 08:53

Charging and servicing the battery
■Charge the battery fully as soon as possible after each round of golf, even if there is
still enough charge left in the battery for further use. Always begin a round of golf
with a fully charged battery.
■ The battery should be stored at in a warm place. Once the battery is charged,
disconnect it from the power supply. Important: Always ensure the battery
is charged before storing it.
■ If the battery has not been used for a long period of time, for example over winter,
connect the battery to the power supply and charge it again. If it is not used for
more than 3 months, recharge it during this period.
■ Only use the charger supplied with the trolley.
Setting wheel alignment
If the cart veers away when driving straight ahead,
this can be easily adjusted:
1. Loosen the lug nut on the front wheel slightly.
2. Insert the Allen key supplied with the trolley
into the small adjustment screws. Turn the screws
to adjust the position of the wheel.
3. After adjusting, tighten the lug nut again.
13
Safety information
■Use only the intended charger to charge the battery. Using an unapproved charger
can cause severe damage to the battery.
■ Store the battery in a dry location away from extreme temperatures.
■ If it is not used for a longer period (more than 3 months), recharge it during this period.
■Keep your trolley under control: always keep your hand on the handle when driving
so you can stop or avoid objects in time.
■Always park the trolley crosswise in steep terrain to prevent it from rolling away.
■ When crossing water hazards, make sure the axle is not immersed. If water gets
into the axle, the motor and electronics can be damaged.
User Manual_Golftrolley 2015_Print.indd 13 24.12.14 08:53

■To start: press buttons A + B at the same time.
The trolley will run at the last speed selected.
■To go faster: press button A until the desired speed
is reached.
■To go slower: press button B until the desired speed
is reached.
■To stop: press buttons A + B at the same time.
The automatic parking brake prevents the trolley
from rolling away.
■Special function 1 – parking brake:
To release the parking brake without starting the motor (e. g. in order to push the
trolley manually) = press button B for 1 second. To reactivate the parking brake
= press button A for 1 second.
■Special function 2 – 10-second distance timer:
While the trolley is stationary, press button B for 3 seconds until the LED display
ashes rapidly and then release it. The trolley will move forward for 10 seconds
at a constant speed and then stop automatically.
■LED display:
■ No light = no power/battery not plugged in
■Display constantly illuminated = in operation/standby
■ Display ickers = standby, parking brake activated
Cleaning/Care/Storage
■Clean the trolley with a damp cloth and/or compressed air.
Avoid spraying it with water.
■Always store the trolley in a dry location at room temperature.
14
Operating
LED
B A
User Manual_Golftrolley 2015_Print.indd 14 24.12.14 08:53

User Manual_Golftrolley 2015_Print.indd 15 24.12.14 08:53

golfomania
jaron.direct GmbH
Alte Landstrasse 32
CH-8800 Thalwil
T [phone]
F [phone]
[email protected]
www.golfomania.ch
Gültig ab/Valable dès le/Valid from: 1.1.2015
Änderungen vorbehalten/Sous réserve de modications/Subject to change
User Manual_Golftrolley 2015_Print.indd 16 24.12.14 08:53
