Goobay 77049 User manual

Betriebssanleitung
User`s Manual
MES Oszilloskop Tastkopf 40 Mhz 77049
MES Oszilloskop Tastkopf 60 Mhz 77295
MES oscilloscope probe-head 40 Mhz 77049
MES oscilloscope probe-head 60 Mhz 77295

2
Betriebsanleitung
MES Oszilloskop Tastkopf
ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten
Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei
Weitergabe des Gerätes an andere Personen übergeben können.
Inhaltsverzeichnis: Seite:
1 Sicherheitshinweise 2
2 Beschreibung und Funktion 3
3 Bestimmungsgemäßer Gebrauch 3
4 Lieferumfang 4
5 Grasche Darstellung 4
6 Installation 4
7 Bedienung und Messung 4
8 Technische Daten 5
9 Pege, Wartung, Lagerung und Transport 6
10 Gewährleistung und Haftung 6
11 Problembehebung 7
12 Entsorgungshinweise 7
13 CE-Konformitätserklärung 8
1 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des Produktgehäuses sowie die
Wartung der Elektronik darf nur durch ausgebildetes Elektro-Fachpersonal
erfolgen!
GEFAHR! Lebensgefahr durch Stromschlag!
Vermeiden Sie den Kontakt mit Netzspannungen!
ACHTUNG! Kurzschlussgefahr!
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!
ACHTUNG! Brandgefahr durch Kurzschluss und Überhitzung!
Achten Sie auf ausreichende Belüftung und feuerfeste, solide Unterlagen!
ACHTUNG! Verletzungsgefahr durch Stolpern!
Achten Sie auf sichere Kabelverlegung!
• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine
und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen
schädigen können!

3
2 Beschreibung und Funktion:
Ihre passiven Tastköpfe sind für den Gebrauch mit Oszilloskopen geeignet, die einen
Eingangsscheinwiderstand von 1MΩ haben und dessen Eingangskapazität innerhalb des
Ausgleichbereiches liegt. Messen Sie Spannungen, Ströme und Widerstände in bekannten
Stromkreisen.
3 Bestimmungsgemäßer Gebrauch:
Ein anderer Gebrauch als in Kapitel 2 genannt, ist nicht gestattet. Die Verwendung
darf nur in trockenen Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
• Bitte installieren und lagern Sie das Produkt und das Zubehör so, dass keine Personen
oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt werden
können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran
schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von
Kleinteilen und Dämmmaterial.
• Stellen Sie anhand der Bedienungsanleitung Ihres zu betreibenden Gerätes sicher, dass
die Anschlüsse und Betriebsspannungen zum Produkt kompatibel sind und umgekehrt.
• Ein defektes Produkt darf nicht in Betrieb genommen werden, sondern muss sofort vom
Netz / Gerät getrennt und gegen eine unbeabsichtigte Weiterbenutzung gesichert werden.
Im Reparaturfall darf das Produkt nur von Elektro-Fachkräften geöffnet und repariert
werden, die aufgrund ihrer Ausbildung dazu befugt sind. Ein Selbsteingriff birgt die
Gefahr eines Stromschlags und führt zum Erlöschen des Garantieanspruchs.
• Betreiben Sie das Produkt nur an passenden Oszilloskopen wie dem 2K20.
• Setzen Sie das Produkt keiner starken Hitze oder Feuchtigkeit aus, bzw. Stellen, die mit
Wasser in Berührung kommen können, sowie keiner direkten Sonneneinstrahlung.
• Legen und stellen Sie keine Gegenstände auf das Produkt.
• Für den Einsatz in Industriebetrieben sind die entsprechenden gesetzlichen Bestimmun-
gen zur Unfallverhütung einzuhalten.
• Setzen Sie Produkt und Zubehör keinen hohen mechanischen Belastungen oder Vibratio-
nen aus und betreiben Sie es nicht in explosiver Athmosphäre!
• Modizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie
dazu auch das Kapitel „Gewährleistung und Haftung“
• Verwenden Sie keine beschädigten Produkte und Teile.
• Das Gerät darf nur in trockenen Innenräumen installiert und betrieben werden.
• Betreiben Sie das Gerät nur auf festem, ebenem, trockenem und nichtleitendem, sowie
sicherem Untergrund.
• Schließen Sie die Anschlüsse nicht kurz und messen Sie nicht in Stromkreisen mit
unbekannten Spannungen und Strömen.
• Überlasten Sie das Produkt nicht. Die maximalen Eingangswerte nden Sie in den
technischen Daten.
• Messen Sie nur mit trockener Kleidung und möglichst mit Gummihandschuhen.
• Beachten Sie die Warnhinweise auf Produkt und Verpackung und überprüfen Sie
sämtliche Prüeitungen und Tastköpfe vor Arbeitsantritt auf schadhafte Isolation.

4
Betriebsanleitung
4 Lieferumfang:
- 1 x Tastkopf
- 1 x Zubehör
- 1 x Betriebsanleitung
5 GrascheDarstellung:

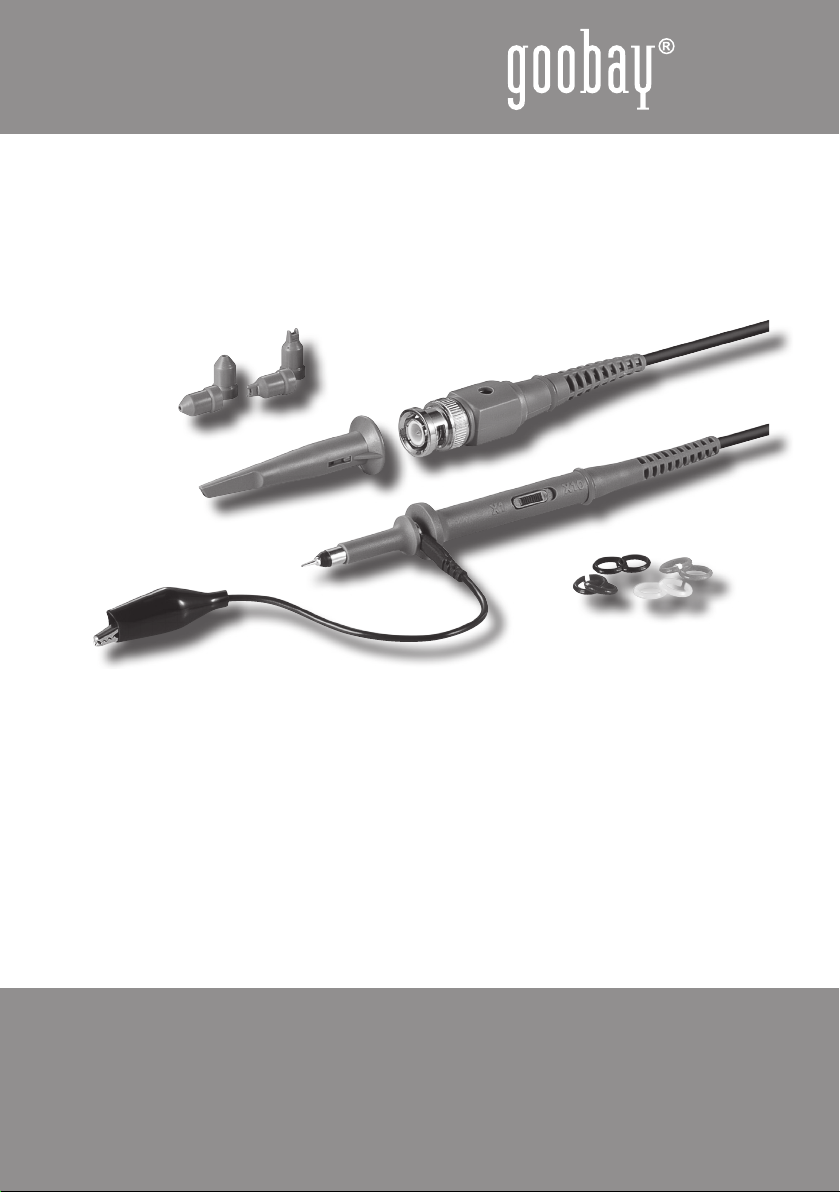

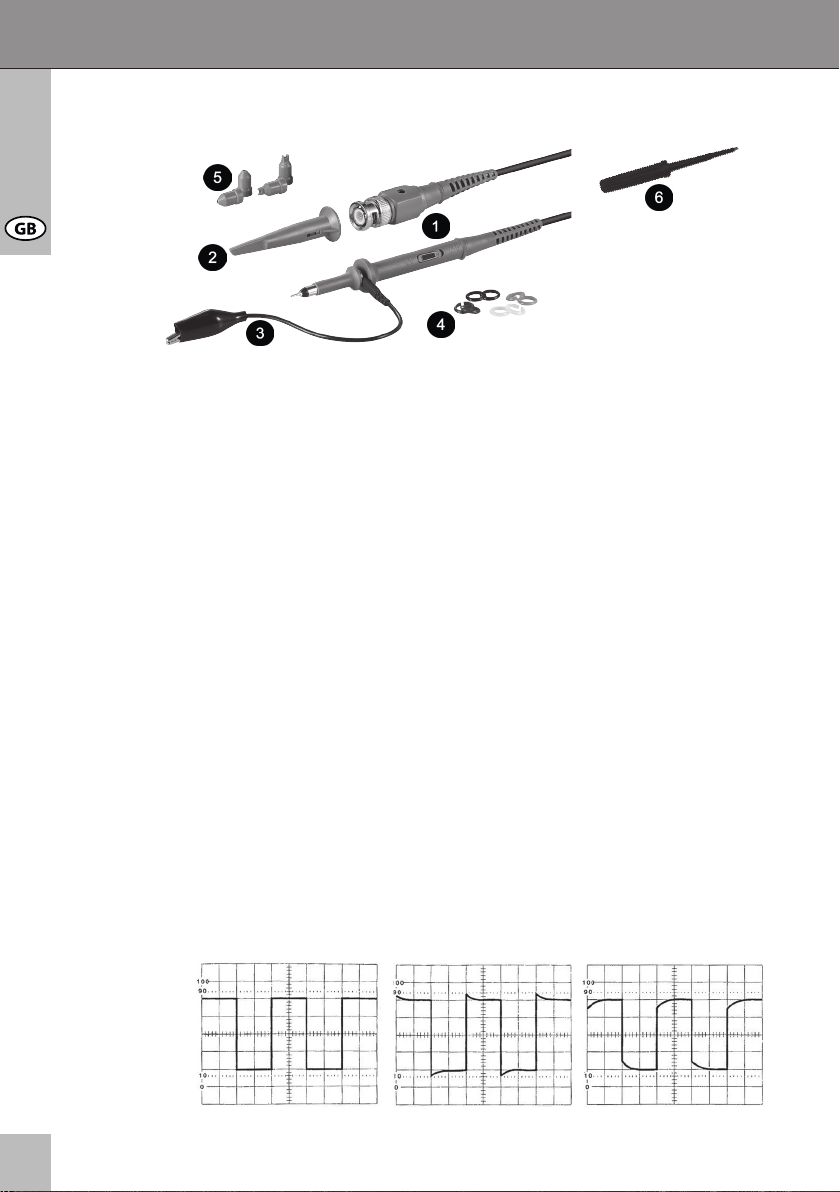

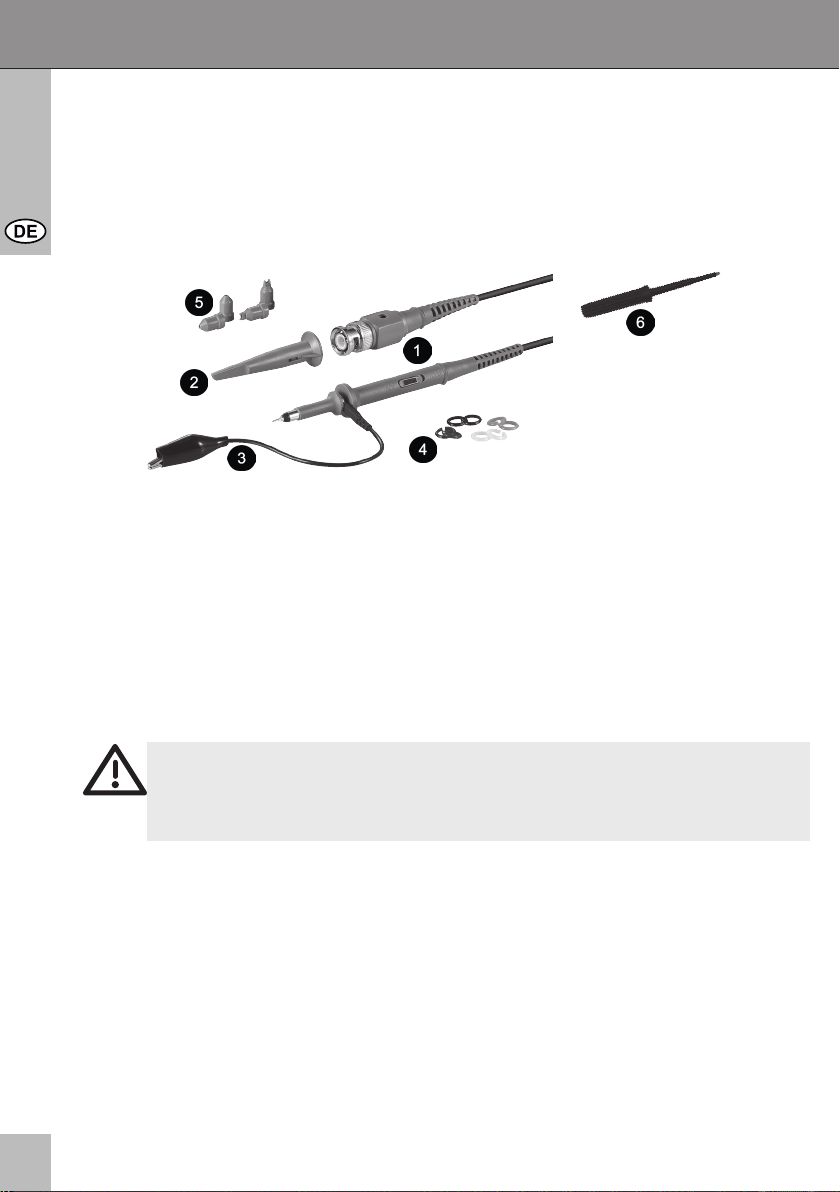

1 Tastkopf mit Anschlusskabel
2 Tastspitzenkappe
3 Erdungsklammer
4 Farbringe
5 Tastkopfkappen
6 Schraubendreher
6 Installation:
1. Montieren Sie den Tastkopf mit seinem Zubehör nach Bedarf für die Messung.
2. Schließen Sie den BNC-Stecker des Tastkopfes an ein geeignetes und ausgeschaltetes
Oszilloskop an.
Schließen Sie die Erdklammer v.a. bei Schaltungen an, deren Spannungsreferenz
von der des Messgerätes abweicht, um sinnvolle Signale zu erhalten. Beachten
Sie dabei, dass bei unterschiedlichen Potentialen Ausgleichströme auftreten,
welche Sicherungen oder Schutzschaltungen zerstören können!
7 Bedienung und Messung:
Niederfrequenzausgleich:
Niederfrequente Signale können auf das Oszilloskop eingestellt werden, indem Sie den
Kompensator am Tastkopf zwischen X1 und X10 umstellen.
1. Beachten Sie die technischen Daten.

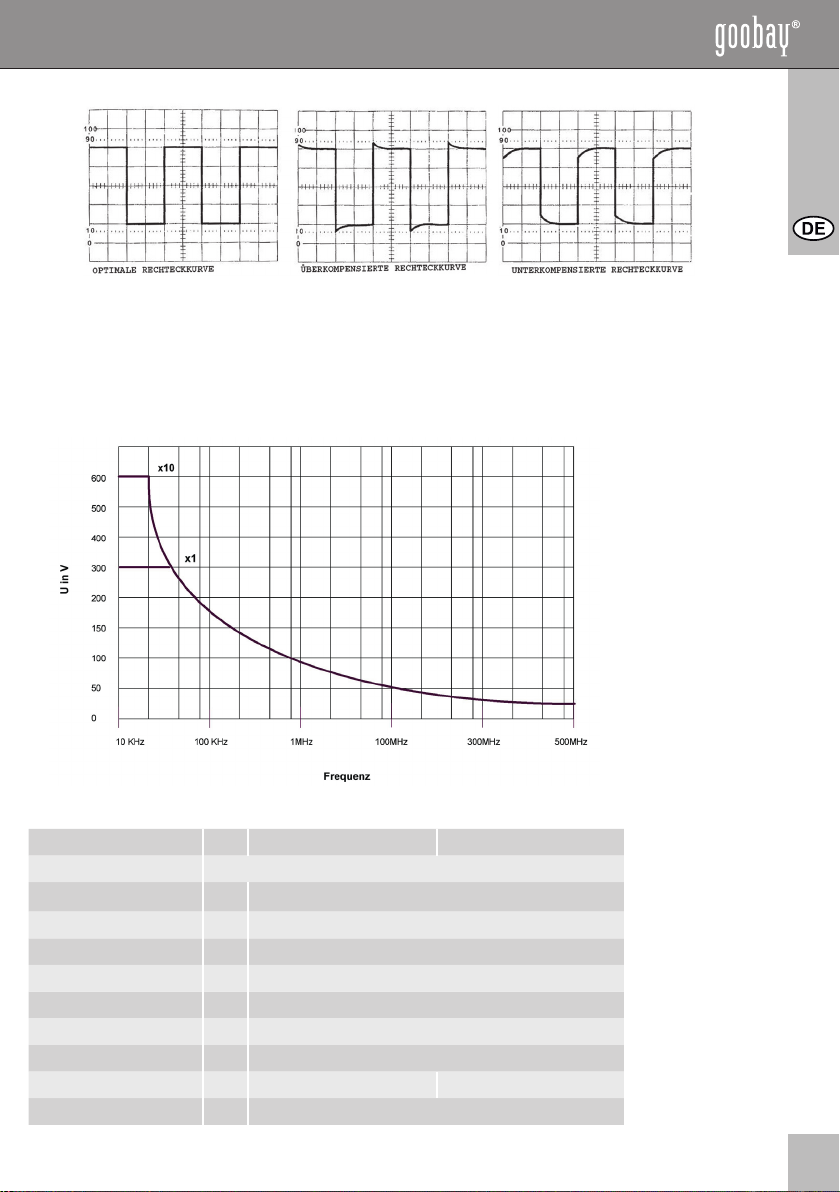

2. Verbinden Sie den Tastkopf mit dem Oszilloskop und einen 1KHz-Rechteck-Generator.
3. Justieren Sie das Oszilloskop, sodass es eine stabile Wellenform anzeigt.
4. Stellen Sie den Abgleichskondensator vorsichtig auf eine optimale Rechteckkurve ein.
(Bild 1)

5
Bild 1
Für das Vorgehen bei speziellen Messungen lesen Sie bitte die Bedienungsanleitung Ihres
Ozilloskops.
8 Technische Daten:
Maximale Arbeitsspannung (VDC+VACp-p):
Daten:
Modell 77049 77295
Dämpfung 1 x und 10 x per Schalter
Eingangswiderstand 1x 1 MΩ
10x 1 MΩ
Eingangskapazität 1x 130 pF
10x 20 pF
Ausgleichsbereich 1x -
10x 15-45 pF
Bandbreite 1x 6 MHz
10x 40 MHz 60 MHz
Anstiegszeit 1x 58 ns

6
Betriebsanleitung
• Das Produkt ist wartungsfrei.
• Trennen Sie das Produkt bei Nichtgebrauch vom Gerät und dieses vom Netz.
• Reinigen Sie es nur mit einem trockenen Leinentuch. Gehen Sie beim Reinigen
vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das
Reinigungstuch leicht mit Wasser angefeuchtet werden. Achten Sie dabei auf stromfüh-
rende Leitungen. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das
Material angreifen kann. Es darf keine Feuchtigkeit in das Produktinnere gelangen.
• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass
werden können, auch bei Wartung, Pege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in
trockener und staubgeschützter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.
10 Gewährleistung und Haftung:
• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung und
Garantie.
• Da der Hersteller keinen Einuss auf die Installation des Produktes hat, deckt die
Gewährleistung und die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich
bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als
Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das
Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit
sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie
Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt
werden!
ACHTUNG! Brandgefahr durch Kurzschluss und Überhitzung!
Achten Sie auf ausreichende Belüftung und feuerfeste, solide Unterlagen!
ACHTUNG! Verletzungsgefahr durch Stolpern!
Achten Sie auf sichere Kabelverlegung!
9 Wartung,Pege,LagerungundTransport:
8,75 ns 5,8 ns
max. Spannung (VP-P)1x 300 V
10x 600 V
Gewicht netto / brutto 0,064 / 0,085 kg
Kabellänge 1,20 m
Arbeitsbedingungen -10 bis +50 °C, ≤ 85 % rel. LF
Lagerbedingungen -20 bis +75 °C, ≤ 85 % rel. LF
Maße 220 x 140 x 20 mm

7
12 Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen
getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige
und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt
nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elektrische und
elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle
oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der
Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser
Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2002/96/EG
WEEE Nr.: 82898622
11 Problembehebung:
Problem Abhilfe
Das Produkt funktioniert nicht. -Achten Sie auf richtigen Anschluss.
-Schalten Sie die Geräte nach Endkontrolle
an.
Das Produkt erhitzt sich stark, unangeneh-
me Gerüche, Brummen, Dampf
-Trennen Sie das Produkt sofort vom Netz/
Gerät und berühren Sie es nicht.
-Sichern Sie es gegen Weiterbenutzung.
andere Fragen -Wenden Sie sich an Ihren Händler.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße
Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind,
entstanden sind.
• Ändern und modizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und
führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

8
Betriebsanleitung
13 CE-Konformitätserklärung:
Dieses Produkt ist mit der nach der Richtlinie 2004/108/EG vorgeschriebenen
Kennzeichnung versehen: Mit dem CE Zeichen erklärt Goobay®, eine registrierte
Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf
www.goobay.de angefordert werden. Alle Handelsmarken und registrierten Marken sind das
Eigentum ihrer jeweiligen Inhaber.

9

10
User`s Manual
MES Oscilloscope Probe-Head
ATTENTION! Please read the user manual completely and carefully. It is part of
the product and includes important information for proper installation and use.
Keep this guide to have it available, when there are uncertainties, or the product
will be passed on.
Content: Page:
1 Safety Instructions 10
2 Description and Function 11
3 Intended Use 11
4 Scope of Delivery 11
5 Graphic Diagram 12
6 Installing 12
7 Operating and Measuring 12
8 Specications 13
9 Maintenance, Care, Storage and Transport 14
10 Warranty and Liability 14
11 Troubleshooting 15
12 Disposal Instructions 15
13 CE Declaration 16
1 Safety Instructions:
ATTENTION! Only skilled electricians may assemble and disassemble the
housing of the product or maintain it.
DANGER! Risk of life by elecrtic shock!
Avoid contacting mains voltages!
ATTENTION! Risk of short-circuit!
Never bridge contacts!
Do not put things into ventilation slots or ports!
 ATTENTION!Riskofrebyshort-circuitandoverheating!
Mind adequate ventilation and use re-resistant and solid surfaces!
ATTENTION! Risk of injury by stumbling!
Attend to safe cable installation!
• Your product is no toy and is not meant for children, because it contains small parts
which can be swallowed and injured when used inappropriately!
• Install and store the product and its accessories in a way persons cannot be
injured, or objects not be damaged for example by dropping or stumbling.
• Remove or store the packing materials well, because children may cut themsel-

11
ves on them while playing. Furthermore, there is a risk of swallowing and inhalating of
incidentals and insulating material.
• Also read the manual of your connected device for checking the compatibility and tting
of the connectors to the product, and the other way round.
• A defective device may not be put into operation, but must be disconnected from mains
and protected against further use. Repairing, such as assembling and disassembling
the housing is only allowed to skilled professionals. By repairing it yourself, you will
loose all warranties and there is a risk of electric shock and short circuit.
• Only use the product together with appropriate oscilloscopes, like the 2K20.
• Avoid heat, places with high humidity, or places which might come into contact with
water.
• Never place things on the product.
• Mind and follow the terms of law and health care for using the device in industry.
• Never expose the product to high mechanical pressure and do not operate in explosive
athmosphere.
• Do not modify or change the product or its accessories! Also mind chapter “warranty
and liability“.
• Do not use damaged devices nor damaged parts.
• The device may only be installed and used in dry interior rooms.
• Do not short circuit connections and do not measure circuits without knowing their
voltages and currents.
• Place the product only on dry, solid and re-proof surfaces. Do not short circuit the
connections.
• Do not overload the unit. Find the maximum input voltages in chapter “Specications“.
• Only meassure with dry clothing and if possible, with applicable rubber gloves.
• Mind the safety instructions on product and packing and check all test leads and feeler
heads for defective isolation before measuring.
2 Description and Function:
Your passive high impedance probes are designed and calibrated for use on applicable
oscilloscopes with input impedances of 1MΩ and whose input capacity is within the
compensation range. Measure voltages, currents, and resistances in known circuits.
3 Intended Use:
We do not permit using the device in other ways like described in chapter 2. Use
the product only in dry interior rooms. If not attending to these regulations and
notes on safety, it might causes fatal accidents, injuries and damages to persons
and property.
4 Scope of Delivery:
- 1 pc probe-head
- 1 pc accessory
- 1 pc user`s manual

12
User`s Manual
5 Graphic Diagram:
1 probe-head unit
2 probe tip cap
3 ground wire
4 color rings
5 location cap
6 screwdriver
6 Installing:
1. Assemble the probe-head like needed for measuring.
2. Connect the BNC plug of the probe-head to an applicable and switched off oscilloscope.
Connect the ground wire to measure in circuits, above all with voltage references
different from the measuring device, to get correct measuring results. Attend to
equalizing currents on different potentials which can damage fuses or protection
circuits!
7 Operating and Measuring:
Low-Frequency Compensation Adjustment:
Low frequency response can be matched to the oscilloscope by adjusting the compensation
trimmer on the head of the probe between X1 and X10. Read the specications.
1. Attend to the Specications.
2. Connect the probe to the oscilloscope and to a 1KHz square waveform source.
3. Let the oscilloscope display a stable waveform.
4. carefully adjust the trimmer tool to obtain the attest tops to the square waves displayed
at the oscilloscope. (Figure 1)
optimal wave overcompensated wave undercompensated wave

13
Read the user`s manual of your oscilloscope for special measurement operation.
8 Specications:
Maximum Working Voltage derating Curve (VDC+VACp-p):
Data:
Model 77049 77295
Attenuation Ratio 1 x und 10 x by switch
Input Resistance 1x 1 MΩ
10x 1 MΩ
Input Capacity 1x 130 pF
10x 20 pF
Compensation Range 1x -
10x 15-45 pF
Bandwidth 1x 6 MHz
10x 40 MHz 60 MHz
Risetime 1x 58 ns
8.75 ns 5.8 ns
max. Voltage (VP-P)1x 300 V
10x 600 V
Net / Gross Weight 0.064 / 0.085 kg
Cable Length 1.20 m
Operating Conditions -10 bis +50 °C, ≤ 85 % rel. LF
Storing Conditions -20 bis +75 °C, ≤ 85 % rel. LF
Dimensions 220 x 140 x 20 mm

14
User`s Manual
9 Maintenance, Care, Storage and Transport:
 ATTENTION!Riskofrebyshort-circuitandoverheating!
Mind adequate ventilation and use re-resistant and solid surfaces!
ATTENTION! Risk of injury by stumbling!
Attend to safe cable installation!
• The device is maintenance-free.
• Always disconnect the product from the device and unplug the mains plug, when not
in use!
• Use a dry linen cloth to clean your product. Be careful to avoid scratches. Use a slightly
moist cloth for heavy stains. Look out for live cables! Do not use any cleaning supplies.
This can cause burns to the materials. Avoid liquid entry to the device.
• Avoid places with high temperatures, humidity, or places which can become wet, also
during maintenance, care, storage, and transport.
• Keep the product away from children and store it at dry and dust-proof places!
• Keep the original packing for transport and to avoid damages.
10 Warranty and Liability:
• The producer grants a 2 years warranty to a new device.
• As the manufacturer has no inuence on installation, warranty only applies to the
product itself.
• If any fault or damage is detected on your device, please contact your dealer and provide
your sales slip or invoice as evidence of the purchase, if necessary. Your dealer will
repair the fault either on site, or send the device to the manufacturer. You make the work
of our technicians considerably easier, describing possible faults in detail – only then you
can be assured that faults, occurring only rarely, will be found and repaired with
certainty!
• The manufacturer is not liable for damages to persons or property caused by improper
installation, operation or maintenance, not described in this manual.
• Do not alter or modify the product or its accessories.
• Any use other than described in this user`s manual is not permitted and causes loss of
warranty, loss of guarantee, and non-liability.
• We reserve our right for misprints and changes of the device, packing, or user`s manual.

15
12 Note on Waste Disposal:
According to the European WEEE directive, electrical and electronic equipment
must not be disposed with consumers waste. Its components must be recycled or
disposed apart from each other. Otherwise contaminative and hazardous
substances can pollute our environment.
You as a consumer are committed by law to dispose electrical and electronic devices to the
producer, the dealer, or public collecting points at the end of the devices lifetime for free.
Particulars are regulated in national right. The symbol on the product, in the user`s manual,
or at the packaging alludes to these terms. With this kind of waste separation, application,
and waste disposal of used devices you achieve an important share to environmental
protection.
WEEE Directive: 2002/96/EC
WEEE No: 82898622
11 Troubleshooting:
Problem Help
The product does not work. -Mind the compatibility of the connected
device.
-Switch on unit and load.after checking.
The device heats up much, incorrect
smells, humming, vapor
-Disconnect the unit from mains immedia-
tely and do not touch it.
-Protect it against further use.
other questions -Contact your dealer.

16
User`s Manual
13 CE Declaration:
This device corresponds to EU directives 2004/108/EC: With the CE sign the
Goobay®, a registered trademark of the Wentronic GmbH ensures, that the
product is conformed to the basic standards and directives. These standards can
be requested online on www.goobay.de. All trademarks and registered brands
are the property of their respective owners.

17

18
User`s Manual

19

Revision Date: 2012-01-20
Version 1
Goobay®
Pillmannstraße 12
38112 Braunschweig
Germany
Made in China.
Hotline: [phone]
E-Mail: [e-mail]
Web: www.goobay.de
