Goobay EasyMount Ultraslim L User manual

DE
EN
FR
IT
BETRIEBSANLEITUNG
USER‘S MANUAL
MODE D‘EMPLOI
ISTRUZIONI PER L‘USO
TV-Wandhalter
TV mount
TV Support mural
Supporto per TV
63476 Goobay TV EasyMount Ultraslim L
63477 Goobay TV EasyMount Ultraslim XL

2
Betriebsanleitung
BETRIEBSANLEITUNG
Inhalt
1 Sicherheitshinweise..................................................................... 3
1.1 Allgemeines...................................................................... 3
1.2 Benutzergruppen.............................................................. 4
1.3 Warnstufen ....................................................................... 4
2 Beschreibung und Funktion......................................................... 5
2.1 Lieferumfang..................................................................... 5
2.2 benötigtes Werkzeug........................................................ 6
3 Bestimmungsgemäßer Gebrauch................................................ 6
3.1 Nutzungsbeschränkungen ............................................... 7
4 Montage ....................................................................................... 7
4.1 Vorbereitung ..................................................................... 7
4.2 Wandmontage .................................................................. 7
4.3 Flachbildschirmmontage .................................................. 9
4.3.1 FlachbildschirmemitacherRückseite........................... 10
4.3.2FlachbildschirmemitgewölbterRückseite ...................... 11
4.4 Einhängen des Flachbildschirms ..................................... 12
5 Demontage .................................................................................. 13
6 Gewährleistung und Haftung ....................................................... 13
7 Pege,Wartung,LagerungundTransport .................................. 13
8 Problembehebung ....................................................................... 14
9 TechnischeDaten ........................................................................ 14
10 Informationen zum VESA-Standard ............................................ 15
11 Entsorgungshinweise................................................................... 15
BETRIEBSANLEITUNG ............................................. 2
USER’S MANUAL....................................................... 14
MODE D‘EMPLOI ....................................................... 26
ISTRUZIONI PER L‘USO ............................................ 40

3
1 Sicherheitshinweise
1.1 Allgemeines
• LesenSiediebeiliegendeProduktdokumentationvollständigundsorgfältig
 vorBenutzung.DieseistBestandteildesProdukts.
• BeachtenSiedieSicherheitshinweiseinProduktdokumentation,aufProdukt
 undZubehör,sowieaufderVerpackung.
• BenutzenSieProdukt,ProduktteileundZubehörnurineinwandfreiem
Zustand.
• BewahrenSiedieProduktdokumentationfüranderepotentielleBenutzer
und zum Nachlesen auf.
• BeiFragen,Defekten,mechanischenBeschädigungen,Störungenund
 anderennichtdurchdieBegleitdokumentationbehebbarenProblemen,
wenden Sie sich an Ihren Händler.
Lebensgefahr durch Ersticken
KinderkönnenanverschlucktenodereingeatmetenKleinteilenundDämmmate-
rial ersticken.
>> Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.
Verletzungsgefahr durch Stolpern und Sturz
Ungünstigplatziertebzw.installierteProduktekönnenPersonenverletzen.
 >> Produkt,ProduktteileundZubehörsicherplatzieren,installierenund
transportieren.
 >> BeiArbeitenmitLastensichunddenArbeitsortsichernundvonzweiter
Person helfen lassen.
 >> Demontage-,Wartungs-undReparaturarbeitennurvonFachpersonal
  durchführenlassen.
Verletzungsgefahr durch Schneiden
Kinder können sich an Verpackungen schneiden.
>> Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.
Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
ExtremeUmgebungsbedingungenkönnenPersonenverletzen.
 >> AufinderWandliegende,stromführendeKabeloderandereLeitungen
achten und diese nicht beschädigen!
>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht
  montieren.DiesfördertdasErmüdenderAugen.
Gefahr durch Selbsteingriffe und Zweckentfremdung
SelbsteingriffeundZweckentfremdungenbergenunvorhersehbareRisikenund
führenzumErlöschenvonGewährleistungs-undGarantieansprüchen.
 >> ModizierenundändernSiewederProdukt,ProduktteilenochZubehör!
Sachschaden durch inkompatible Produktkombinationen
InkompatibleProduktkombinationenerfüllennichtdiegewünschteFunktion,
könnenQualitätsverlusteoderSachschadenzurFolgehaben.

4
Betriebsanleitung
 >> TechnischeDatenallerverwendeterProduktevergleichen.Diese
  müssenübereinstimmenoderimangegebenenBereichliegen.
Sachschaden durch ungeeignete Umgebungsbedingungen
Falsche Umgebungsbedingungen können Sachen beschädigen.
 >>Belastungen,wieHitzeundKälte,NässeunddirekteSonneneinstrah-
 lungsowieVibrationenundmechanischenDruckvermeiden.
>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich
 ausreichendPlatzfürguteBelüftungundBeweglichkeitlassen.
DasmitgelieferteMontagematerialistausschließlichfürdieMontagean
massivenStein-undBetonwändengeeignet.
>> Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
 >>StabilitätdesSystemsnachMontageregelmäßigprüfen.
1.2 Benutzergruppen
AufgrundunterschiedlichhoherRisikenundGefahrenpotentialedürfeneinige
ArbeitsschrittenurvongeschultenFachkräftenausgeführtwerden.
Arbeitsschritt Benutzergruppe
Montage,Demonta-
ge,Pege,Lage-
rung,Transport,
Entsorgung
EndverbraucherundBenutzermitmechanischen
Grundkenntnissen
>> Von Kindern und Personen mit eingeschränkten
geistigen und motorischen Fähigkeiten fernhalten
und gegen Benutzung sichern!
Wartung,Reparatur
Geschulte Fachkräfte
>>SpezielleSicherheitsmaßnahmen,Fachwissenund
Werkzeuge nötig!
Tab.1: Benutzergruppen
1.3 Warnstufen
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweiseunmittel-
bar zu Tod oder schweren Verletzungenführen.
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweisezuTod
oder schweren Verletzungenführenkönnen.
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweisezu
Verletzungenführenkönnen.

5
WarnungvorGefahren,diebeiMissachtungderHinweisezuSachschäden
führenkönnen.
2 Beschreibung und Funktion
IhrWandhalterdientderMontageIhresFlachbildschirmsanstabilen,vertikalen
Wänden.DiekompakteundacheBauweiseunterstützteinindividuelles,platz-
sparendes Anbringen. Nach dem Montieren ist der Wandhalter nahezu unsicht-
bar. Er ist weder neig- noch schwenkbar.
DiesesProduktistGS-TüvRheinlandgeprüft.
2.1 Lieferumfang
Teil Abbildung Kürzel Anzahl
Wandmontage
Wandhalter mit Abdeckung B 1
Wandschraube 6.3x55 W-A 3
Betondübel W-B 3
Flachbildschirmmontage
Adapterhalterung 63476
oder
Adapterhalterung 63477
A 1
Abstandhalter C 2
Abstandhalter D 2
M5x14 M-A 4
M6x14 M-B 4
M8x20 M-C 4
M6x30 M-D 4

6
Betriebsanleitung
M8x30 M-E 4
Unterlegscheibe D5 M-F 4
Unterlegscheibe D8 M-G 4
TV-Abstandhalter M-H 8
TV-Abstandhalter M-I 4
Tab.2: Lieferumfang

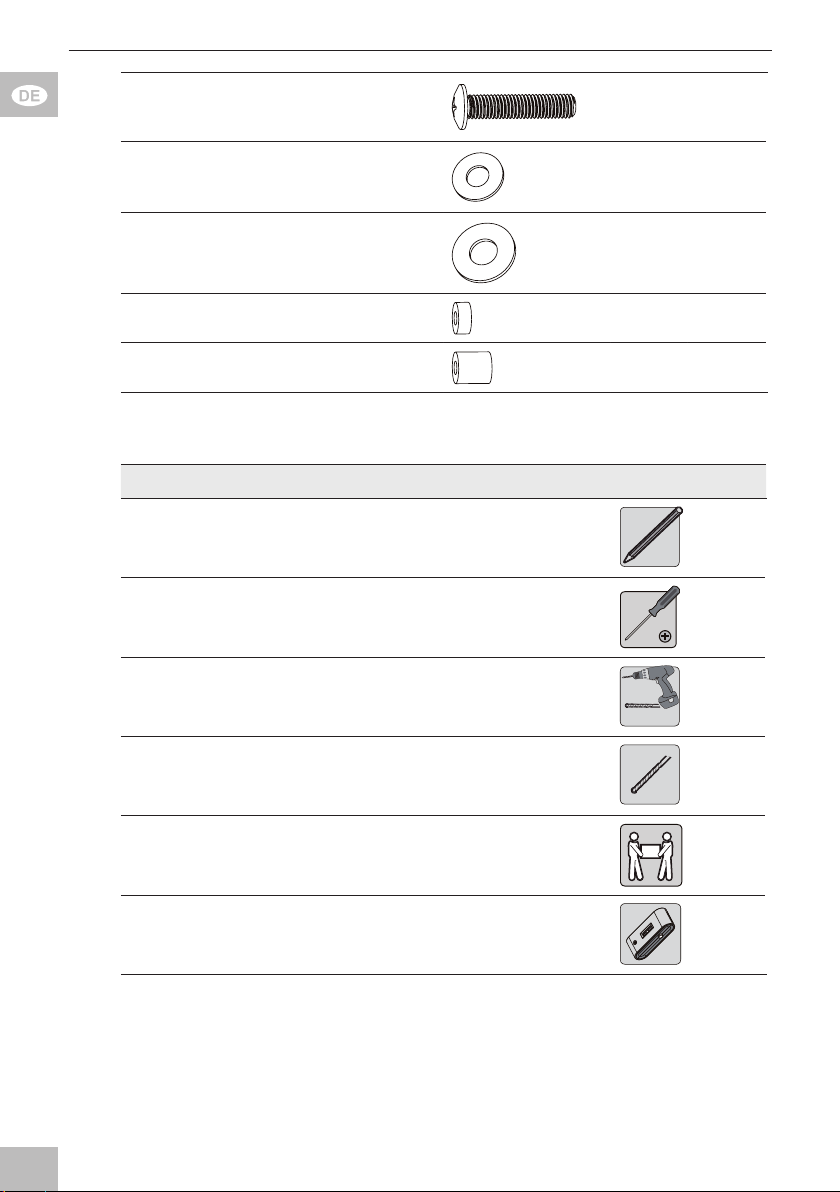

2.2 benötigtes Werkzeug
Werkzeug Abbildung
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person
Leitungsprüfer
Tab.3: benötigtes Werkzeug
3 Bestimmungsgemäßer Gebrauch
DiesesProduktdientdazu,FlachbildschirmemitspezischenBildschirmdiago-
nalen,GewichtenundBefestigungspunkten,dieinKapitel„technischeDaten“

7
zusammengefasstsind,aneinevertikaleWandzumontieren.Eineanderealsin
Kapitel„BeschreibungundFunktion“beschriebeneVerwendungistnicht
gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
SicherheitshinweisekannzuschwerenUnfällen,Personen-undSachschäden
führen.BeachtenSiedazuauchdasKapitel„GewährleistungundHaftung“.
3.1 Nutzungsbeschränkungen
NurintrockenenInnenräumenverwenden.
4 Montage
4.1 Vorbereitung
Vollständigkeit und Unversehrtheit prüfen
>> Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und
  Unversehrtheitkontrollieren.
Kompatibilität sicherstellen
Warnstufe Sicherheitshinweis Gebot /
Verbot
Sachschaden durch inkompatible Pro-
duktkombinationen
>> TechnischeDatenallerverwendeter
Produktevergleichen.Diesemüssen
übereinstimmenoderimangegebenen
Bereich liegen.
Tab.4: Kompatibilität sicherstellen
4.2 Wandmontage
Warnstufe Sicherheitshinweis Gebot /
Verbot
Verletzungsgefahr durch ungeeignete
Umgebungsbedingungen
>>
>>
WandstrukturvorMontageüberprüfenbzw.
sichere Stelle zur Montage auszuwählen.
AufinderWandliegende,stromführende
Kabel oder andere Leitungen achten und
diese nicht beschädigen!

8
Betriebsanleitung
>> Nicht an Stellen mit direkter Sonnenein-
strahlung bzw. starkem Licht montieren.
DiesfördertdasErmüdenderAugen.
Sachschaden durch ungeeignete Umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigbereich ausreichend
PlatzfürguteBelüftungundBeweglichkeit
lassen.
Tab.5: Wandmontage
1. PrüfenSievordemBohren,obsichGas-,Wasser-,oderStromleitungenin
 derWandbendenundbeschädigenSiediesenicht.
2. Entfernen Sie die Abdeckung des Wandhal-
ters (B) indem Sie die 2 unteren Kunststoff-
 klipsenachaußendrücken.
Fig.1: Abdeckung entfernen 1
3. Nehmen Sie die Abdeckung nach schräg
oben ab.
Fig.2: Abdeckung entfernen 2
12
3
4. Benutzen Sie die integrierte Wasserwaage
zum Ausrichten des Wandhalters (B).
Wenn der Stahlball sich genau unter dem
Dreieck eingependelt hat, ist der Wandhalter (B)
waagerecht ausgerichtet.
5. MarkierenSiedieBohrlöcher1,2und3mit
einem Stift.
Fig.3: Bohrlöcher markieren
6. Bohren Sie die Löcher mit einem 10mm-
Steinbohrer 60mm tief.

9
7. Stecken Sie jeweils
        einenWanddübel(W-B)
in die Bohrlöcher.
8. Bringen Sie den
Wandhalter (B) mit den
Wandschrauben (W-A)
an.
Fig.4: Wandhalter anbringen
Achten Sie darauf, dass der Pfeil
nach oben zeigt.
Fig.5: Montagerichtung
9. Stecken Sie die Abde-
ckung wieder auf den
Wandhalter (B) bis sie
einrastet.
Fig.6: Abdeckung montieren
4.3 Flachbildschirmmontage
Warnstufe Sicherheitshinweis Gebot /
Verbot
Verletzungsgefahr durch Stolpern und
Sturz
>> Produkt,ProduktteileundZubehörsicher
platzieren,installierenundtransportieren.

10
Betriebsanleitung
Sachschaden durch ungeeignete Vorge-
hensweise
>> BeimAnziehenvonSchraubenmäßige
Kraftaufwenden,umGewindenichtzu
beschädigen.
>>
>>
FlachbildschirmNIEachaufdenBoden
legen.
Flachbildschirm nicht durch zu lange
Schrauben beschädigen.
Tab.6: Flachbildschirmmontage

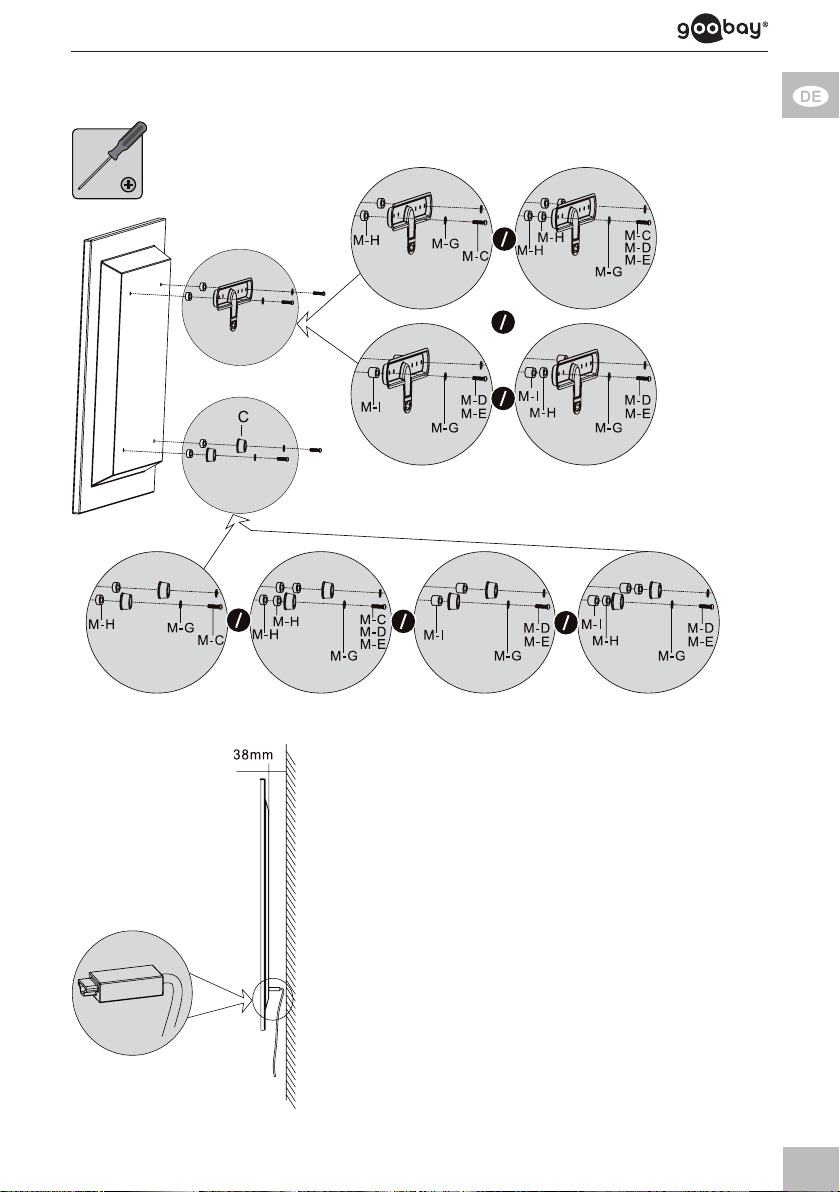

4.3.1 FlachbildschirmemitacherRückseite
1. Lehnen Sie den Flachbildschirm
 vertikalgegeneineweiche,großä-
chige Unterlage oder eine Wand und
sichern Sie ihn gegen Kratzer und
Umkippen.
2. Montieren Sie die Adapterhalterung
(A) mit den zu Ihrem Flachbildschirm
passenden Unterlegscheiben und
Schrauben an der Geräteoberseite
wie abgebildet.
3. Montieren Sie jeweils einen Abstand-
halter (C) mit den zu Ihrem Flachbild-
schirm passenden Unterlegscheiben
und Schrauben rechts und links an der
Flachbildschirm-Unterseite wie
abgebildet.
Aufgrund des geringen Wandabstands
empfehlen wir für diese Montagevariante
abgewinkelte Gerätestecker zu verwen-
den.
Fig.7: Flachbildschirme mit acher Rückseite 1
Fig.8: Flachbildschirme mit acher Rückseite 2
A

11
4.3.2 Flachbildschirme mit gewölbter Rückseite
Fig.9: Flachbildschirme mit gewölbter Rückseite 1
Fig.10: Flachbildschirme mit gewölbter Rückseite 2
1. FührenSieSchritt1ausKapitel4.3.1aus.
2. Montieren Sie die zu Ihrem Flachbildschirm
 passendenTV-Abstandhalter(M-H),
 (M-H+M-H),(M-I)oder(M-I+M-H)jeweils
rechts und links zwischen Adapterhalter (C)
oder (D) und der Flachbildschirm-Unterseite
sowie zwischen Adapterhalterung (A) und
der Flachbildschirm-Oberseite wie abgebil-
det.
Für diese Montagevariante empfehlen wir je nach
Kabeltyp abgewinkelte oder gerade Gerätestecker
zu verwenden.
A

12
Betriebsanleitung
4.4 Einhängen des Flachbildschirms
Warnstufe Sicherheitshinweis Gebot /
Verbot
Verletzungsgefahr durch Stolpern und
Sturz
>>
>>
Produkt,ProduktteileundZubehörsicher
platzieren,installierenundtransportieren.
Bei Arbeiten mit Lasten sich und den
ArbeitsortsichernundvonzweiterPerson
helfen lassen.
Sachschaden durch ungeeignete Umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigebereich ausreichend
PlatzfürguteBelüftungundBeweglichkeit
lassen.
Tab.7: Einhängen des Flachbildschirms
Fig.11: Einhängen des Flachbildschirms
HängenSiedenvorbereitetenFlachbildschirmzusammenmiteiner2.Person
mit der Adapterhalterung (A) auf den Wandhalter (B).
Ende der Montage.

13
5 Demontage
Fig.12: Demontage
1. Heben Sie den Flachbildschirm zusammen mit einer 2. Person ca. 20mm an
 undlassenSieihnwiedervorsichtigindieAusgangspositionzurücksetzen.
2. Heben Sie den Flachbildschirm zusammen mit einer 2. Person erneut an.
Die Sicherung entriegelt und Sie können den Flachbildschirm vom Wandhalter
entnehmen.
6 Gewährleistung und Haftung
• DerHerstellergewährtaufeinneuesProdukt2JahregesetzlicheGewähr-
leistung.
• DaderHerstellerkeinenEinussaufdieInstallationdesProdukteshat,
deckt die Gewährleistung nur das Produkt selbst ab.
• FallseinFehleroderDefektanIhremGerätfestgestelltwerdensollte,
wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre
 QuittungoderRechnungalsKaufnachweisvor.IhrHändlerwirddenFehler
 entwedervorOrtbeheben,oderdasProduktandenHerstellerweiterleiten.
 SieerleichterndenTechnikernihreArbeitsehr,wennSieeventuelleFehler
 ausführlichbeschreiben–nurdannhabenSieGewähr,dassauchselten
auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• DerHerstellerhaftetnichtfürPersonen-oderSachschäden,diedurch
 unsachgemäßeInstallation,BetrieboderWartungentstandensind.
• EinandereralsindieserBetriebsanleitungbeschriebenerEinsatzist
 unzulässigundführtzuGewährleistungsverlust,Garantieverlustund
Haftungsaus schluss.
• DruckfehlerundÄnderungenanGerät,VerpackungoderDokumentation
 behaltenwirunsvor.
7  Pege,Wartung,LagerungundTransport
• DasProduktdarfnurvoneinerFachwerkstattgewartetwerden.
• SchützenSiealleProduktteilevorSchmutz.
• ReinigenSiedasProduktnurmiteinemtrockenen,weichenTuch.Gehen

14
Betriebsanleitung
 SiebeimReinigenvorsichtigvor,umKratzerzuvermeiden.Beistarken
 VerschmutzungenkanndasReinigungstuchleichtmitWasserangefeuchtet
 werden.SetzenSiekeineReinigungsmitteloderChemikalienein,dadies
das Material angreifen kann.
• AchtenSiebeimBewegenderGeräteteiledarauf,dassSiekeineKörperteile
darin einklemmen!
• KontrollierenSieregelmäßigalleBefestigungenundSchraubenauffesten
Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht
 zuvielKraftan,umdieGewindenichtzuüberlasten.
• VermeidenSieStellenmithohenTemperaturenundFeuchtigkeit,bzw.
 Stellen,dienasswerdenkönnen,auchbeiWartung,Pege,Lagerungund
 Transport.
• LagernSieIhrProduktbeilängeremNichtgebrauchfürKinderunzugänglich
 undintrockenerundstaubgeschützterUmgebung.
• Befestigungsbohrungenkönnensichtbarbleiben,wenndasProduktdemon-
tiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund
 zurückbleiben.
• HebenSiedieOriginalverpackungfürdenTransportauf,umSchädenzu
 vermeiden.
8 Problembehebung
Problem Hilfe
Wie kann die
Wandqualität
getestet werden?
VerkehrslastenfürWohnräumesindindiversenEuropa-
richtlinien festgelegt.
>>
>>
WandstärkeundMaterialunterPutz/Tapeten
prüfen.
FachpersonalzuRateziehen.
Welche Löcher
müssengebohrt
werden?
>> Kapitel 4.2 lesen.
Der Wandhalter
lässt sich schwer
ausrichten.
>>
>>
Nach Einrasten nicht mehr ausrichtbar.
Neue Bohrlöcher bohren und zusätzliche Wasser-
waageverwenden.
andere Fragen >> Händler kontaktieren.
Tab.8: Problembehebung
9 Technische Daten
Größe Angabe Einheit
TVGröße 63476: 26-47
63477: 32-60 “/Zoll

15
VESA 63476: max. 400x400
63477: max. 600x600 mm
Traglast max. 40 kg
Neigungswinkel +/-0 °
Schwenkwinkel +/-0 °
Wandabstand 10 mm
Maße 63476: 460 x 161 x 19
63477: 660 x 161 x 19 mm
Gewicht 63476:0,98
63477:1,30 kg
Tab.9: Technische Daten
10 Informationen zum VESA-Standard
UmdieBefestigungsmöglichkeitenvonMonitoren,TV-Gerätenundderen
StänderundWandhalterbenutzerfreundlichzuvereinheitlichen,hatdieVESA
(VideoElectronicStandardOrganisation)fürdieobengenanntenAnwendungen
3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in dessen
Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen
DatenindieserAnleitungkönnenSiediemöglichenBefestigungspunktedenie-
ren.EinigeModellelasseneinestufenlose,individuelleBefestigungzu.
(z.B.300x300mmfürSonyTVs).
VESA Klasse Befestigungslochabstand von Flachbildschirmen
MIS-D 75x75 / 100x100mm
MIS-E 200x100 / 200x200mm
MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm
Tab.10: Informationen zum VESA-Standard
11 Entsorgungshinweise
DiesesProduktgehörtnichtindenHausmüll.BittegebenSieIhrGerätam
EndeseinerLebensdauerandiedafüreingerichteten,öffentlichenSammelstel-
lenoderandieVerkaufsstellekostenloszurück.EinzelheitenzurEntsorgung
regeltdasjeweiligeLandesrecht.WertstoffewerdendemRecyclingkreislauf
zugeführt,umdarausneueRohstoffezugewinnen.FolgendeWertstoffewerden
in kommunalen Sammelstellen gesammelt:
• Altglas,Kunststoffe,Altmetalle,Blecheuvm.
MitdieserArtderVerwertungvonAltgerätenleistenSieeinenwichtigenBeitrag
zum Schutz unserer Umwelt.

User‘s Manual
16
BETRIEBSANLEITUNG ............................................. 2
USER’S MANUAL....................................................... 14
MODE D‘EMPLOI ....................................................... 26
ISTRUZIONI PER L‘USO ............................................ 40
Content
1 Safety Instructions ....................................................................... 17
1.1 General Notes .................................................................. 17
1.2 User Groups ..................................................................... 18
1.3 WarningLevels................................................................. 18
2 Description and Function............................................................. 18
2.1 ScopeofDelivery ............................................................. 19
2.2 Requiredtools .................................................................. 20
3 Intended Use................................................................................ 20
3.1 Use restrictions................................................................. 20
4 Installing....................................................................................... 21
4.1 Preparing .......................................................................... 21
4.2 Wall mounting ................................................................... 21
4.3 Mountingtheatscreen................................................... 23
4.3.1 Flatscreenswithatback ................................................ 23
4.3.2 Flat screens with arched back.......................................... 24
4.4 Attachingtheatscreen................................................... 25
5 Uninstalling .................................................................................. 25
6 Warranty and Liability .................................................................. 26
7 Maintenance,Care,StorageandTransport ................................ 26
8 Troubleshooting ........................................................................... 27
9 Specications............................................................................... 27
10 Information for VESA standard.................................................... 28
11 Disposal Instructions ................................................................... 28
USER’S MANUAL

17
1 Safety Instructions
1.1 General Notes
• Readtheincludingproductdocumentationcompletelyandcarefullybefore 
use. It is part of the product.
• Attendtothesafetyinstructionsinproductdocumentation,onproductand 
 accessories,suchasonthepackage.
• Useproduct,productpartsandaccessoriesonlyinperfectcondition.
• Keeptheproductdocumentationforotherpotentialusersandforlater 
requests.
• Forquestions,defects,mechanicaldamage,disturbancesandothernot 
 remediableproblems,consultyourdealer.
Risk of life by suffocating
Children can suffocate by swallowed or inhaled parts and insulation materials.
>> Protect small parts and insulation material against unintentionally use.
Risk of injury by tripping and falling
Unfavorableplacedorinstalledproductsandcableconnectionscaninjure
persons.
 >> Place,transportandinstallproduct,partsandacceoriesinasafeway.
 >>Whenworkingwithburdens,secureyourselfandtheworkingplace,leta
second person help you.
 >>Letonlyaspecialistdodisassembly,maintenanceandrepairwork.
Risk of injury by cutting
Childrencancutthemselvesonpackagingmaterials.
>> Protect packaging materials against unintentionally use.
Risk of material damage by improper product combination
Incompatibleproductcombinationdoesnotfulllrequiredfunctions,cancause
quality losses or material damage.
 >> Thespecicationsofallusedproductsmustmatchorbewithinthe
  speciedrange.
Risk of injury by inappropriate ambient conditions
Extreme conditions can injure persons.
 >> Attendtolivecablesorotherlineslyingbehindplaster,anddonotdamage
them!
>> Do not install the product to places with direct sunlight or bright light.
 Thiscontributestoeyefatigue.
Risk of self-intervention and misuse
Self-interventionsandmisusehideunpredictablerisksandcauseexpirationof
warranty.
>> Do not modify or alter either the product or the accessories!
Risk of material damage by inappropriate ambient conditions
Incorrect ambient conditions can damage things.

User‘s Manual
18
 >>Avoidextremeconditions,suchasextremeheat,coldness,humidityor
  directexposuretothesun,aswellasvibrationsandmechanicalpressu-
re.
>> Keep enough space around product and to the whole system to ensure
  properventilationandmobility.
Theincludedmountingmaterialisonlysuitableformountingonmassivestone
or concrete walls.
>> For other wall types use suitable mounting material.
>> Check the stability of the system periodically after installation.
1.2 User Groups
Causedtodifferentrisklevelsandhazardpotentialssomeworkingstepsonly
may be done by trained specialists.
Working step User Group
Installing,Un-
installing,Care,
Storage,Trans-
port,Disposal
Consumers and users with basical mechanical knowledge
can do this work.
>> Protect children and people with mental and motoral
impairments from using the product!
Maintenance,
Repairing
Trainedspecialistsonly
>>specialsafetymeasures,knowledgeandtoolsarenec-
essary!
Tab.11: User Groups
1.3 Warning Levels
Warnings against hazards that will result directly in serious injuries or death
incaseofnon-observance.
Warnings against hazards that may result in serious injuries or death in case
ofnonobservance.
Warnings against hazards that may result in injuries in case of non-obser-
vance.
Warnings against hazards that may result in material damage in case of
non-observance.
2 Description and Function
Yourwallmountismadeformountingyouratscreenatstable,verticalwalls.
Thecompactandslimdesignsupportsindividual,space-savingmounting.Itis
nottiltablenorswivelable.

19
ThisproducthasbeentestedbyTÜVRheinlandGS.
2.1 Scope of Delivery
Part Figure Symbol Amount
Wall mounting
Wallmountwithcover B 1
Wall screw 6.3x55 W-A 3
Concrete anchor W-B 3
Flat screen mounting
Adapter bracket 63476
or
Adapter bracket 63477
A 1
Distancer C 2
Distancer D 2
M5x14 M-A 4
M6x14 M-B 4
M8x20 M-C 4
M6x30 M-D 4
M8x30 M-E 4
Washer D5 M-F 4

User‘s Manual
20
Washer D8 M-G 4
TVSpacer M-H 8
TVSpacer M-I 4
Tab.12: Scope of Delivery
2.2 Required tools
Tool Figure
Pencil
Phillipsscrewdriver
Drilling mashine
Concrete drill 8x60mm
Second person
Line tester
Tab.13: Required tools
3 Intended Use
Thisproductismadeformountingatscreenswithspecicscreensizes,
weightsandmountingpoints,whicharesummarizedinchapter“Technicaldata“,
onaverticalwall.Anotherusethandescribedinchapter“Descriptionand
Function“isnotpermitted.Neglegtingandignoringtheseregulationsandsafety
instructionscancauseseriousaccidents,personalinjuryandmaterialdamage.
Alsorefertochapter“WarrantyandLiability“.
3.1 Use restrictions
Only use in dry interior rooms.
