欢迎使用您的GOOVIS
1

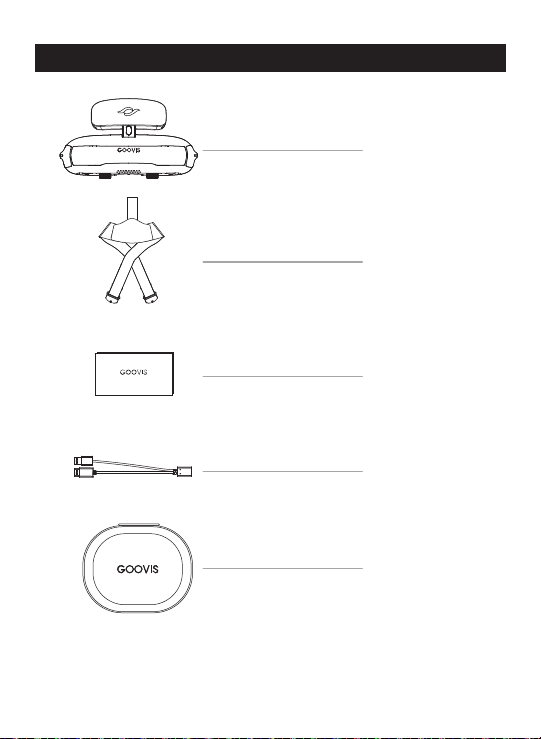

1. 产品主要组件及配件介绍
2
HDMI 转接线 (赠品)
头显
标配头带
拭镜布
便携包

屈光度调节旋钮
3D／2D切换键
瞳距调节区间
亮度调节键
3
M
显示模式切换键
头带接口 前额支撑海绵
HDMI线
贴面海绵
耳机插孔
状态指示灯
• 头显功能/接口说明
状态指示灯说明如下：
头显通电后, 无HDMI视频信号输入时, 指示灯闪烁;
头显通电后, 有HDMI视频信号输入时, 指示灯长亮。
长按亮度调节增加按键3秒可关闭/打开状态指示灯。

2. 使用前准备工作
4

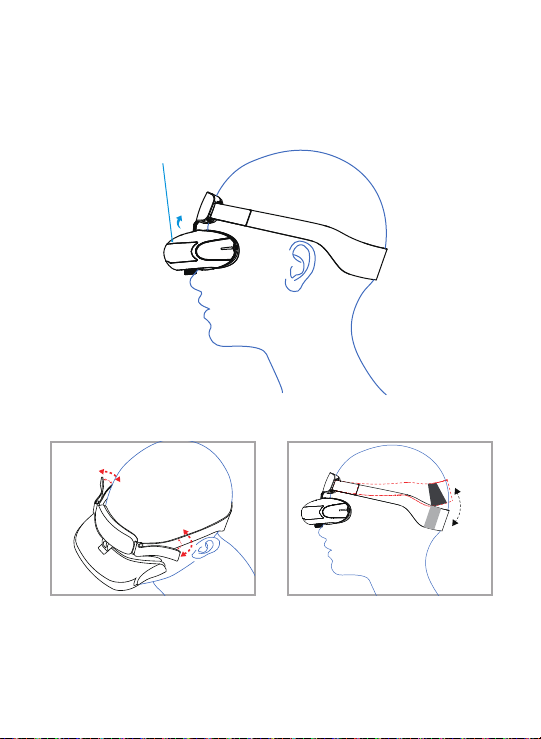

1) 将头显上的前额支撑向上轻轻拉起到下图所示位置。

2) 将头带两端的卡扣从下往上插入前额支撑两侧的插槽，按下图所示与前额支撑连接。
5
头带连接方式一: 侧带+顶带
头带连接方式二: 仅侧带

6
您可以通过HDMI转接线和/或GOOVIS无线投屏器等将 GOOVIS Pro 连接到GOOVIS移动媒体播放器、高
清蓝光机、手机/平板/笔记本电脑、台式电脑/无人机/PS4、SWITCH、Xbox等游戏机/智能电视盒等
HDMI视频输出设备，享受高清大屏的精彩视界。请扫描以下二维码了解更多用法。
3. 连接外接设备
微信公众号

刻度
对应屈光度
-2
近视200度 近视400度 近视600度 近视800度
-4 -6 -8 +2
远视200度

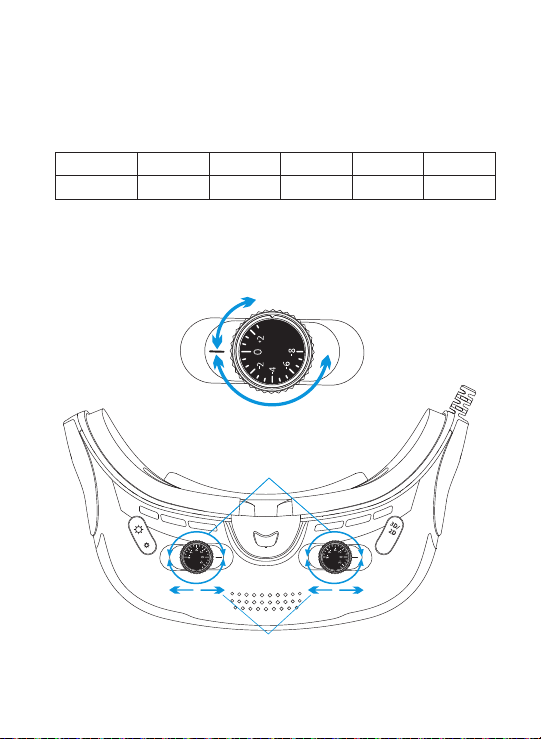

视力调节旋钮上的刻度与屈光度的对应关系：
GOOVIS Pro支持远视300度至近视800的视力调节，瞳距调节范围为56mm-72mm。左右眼可独立
调节。为了方便您调试视觉，建议您在佩戴前，根据您的视力情况进行初步调节，即将视力调节旋
钮调整至与您视力大致对应的远视/近视刻度。
• 初步视觉调节
远视调节范围
近视调节范围
标线
如需散光调节，请另外定制散光镜片，具体请访问GOOVIS官网联系客服人员。
屈光度调节
瞳距调节
M
7

提示：佩戴头显前，请用拭镜布擦拭显示窗外表面镜片，以获得最佳的观看效果。
将头显正确佩戴在头上，摆正头显位置至可舒适观看显示窗的高度和角度，将头带调整到适合您头
围的长度。您可以小幅上下翻转头显主体调整佩戴舒适度。
• 佩戴头显
可翻动
8

显示模式切换键
3D/2D切换键
亮度调节键
佩戴好头显后，可通过左右移动旋钮调节双眼瞳距，旋转旋钮调节屈光度。请观看当前显示画面调
节屈光度，调节左眼视力时请闭上右眼，反之亦然。为保证您眼睛的舒适度，建议您调节视觉时，
从模糊状态开始，直至视野中间区域没有重影或阴影，画面清晰即可。调节好视力后，睁开双眼，
左右移动旋钮找到最适合您的瞳距。
提示：观看前，请务必参照说明书指引调节好屈光度和瞳距，否则可能导致晕眩或观看不舒适。

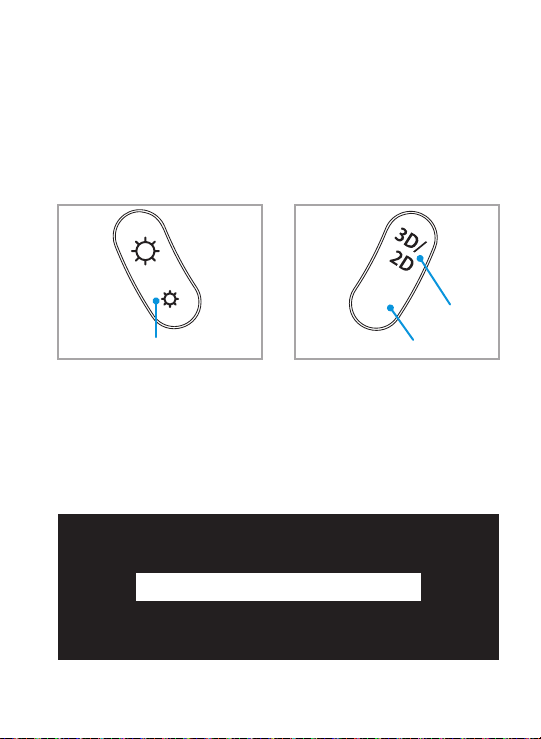

亮度调节键：产品设置有7档亮度档位，通过亮度调节键逐级调节显示亮度。长按亮度调节增加按
键3秒可关闭/打开状态指示灯。
3D/2D切换键：产品设置有标准和蓝光两类视频模式，会根据输入信号自动识别进入。通过按击
3D/2D切换键，可在当前模式下切换眼镜支持的视频格式。
在标准模式下，按击3D/2D切换键，可在2D视频（2D Video）、左右3D（Side by Side）、上下3D
（Top and Bottom）三种视频格式下循环切换，选择到与视频格式相匹配的模式进行观看。
• 精准视觉调节
• 调节显示亮度、3D/2D模式、显示模式
M
2D Video
Side by Side
Top and Bottom
9

在蓝光模式下，按击3D/2D切换键，可在2D蓝光（2D Video）、3D蓝光（Frame Packing）两种视
频格式下循环切换，选择到与视频匹配的格式进行观看。
显示模式切换键：产品设置有Dark Mode（影院模式）、Standard Mode（标准模式）、Clear Mode
（亮丽模式）三种显示模式，通过按击显示模式切换键循环切换。
• 开启视觉盛宴
Dark Mode
Standard Mode
Clear Mode
2D Video
Frame Packing
Dark Mode (影院模式)：专为电影内容设计的图像画质。
Standard Mode（标准模式）：强调自然图像。适合多种视频资源的标准图像画质。
Clear Mode（亮丽模式）：鲜艳的色彩和清晰的对比度，用于音乐会、体育运动和其他电视广播内容。
• 选择好播放模式，2秒后会自动确认这个播放模式，自动隐藏菜单。
10

显示屏: 2片0.71吋AMOLED微显示屏
分辨率: 1920×1080*2
PPI: 3147
PPD: 42
光学模组: 12片精密光学镜片组合
虚拟画面尺寸: 相当于20米远观看800吋巨幕
畸变控制: < 1.5%
视场角: 53°
屈光度调节: 远视300度~近视800度; 左右眼独立调节，可定制散光镜片
瞳距调节: 56mm~72mm
传感器: 接近传感器
音频接口: 3.5mm耳机接口
视频接口: HDMI1.4a
视频格式: 帧封装蓝光3D, 左右(SBS)格式3D, 上下格式3D, 2D蓝光视频, 2D视频
输入支持:
4. 产品技术参数
1920×1080p@60Hz,
1920×1080p@50Hz,
1920×[email protected],
1920×1080p@24Hz,
1920×1080i@60Hz,
1920×1080i@50Hz,
1280×720p@60Hz,
1280×720p@50Hz,
720×576p@50Hz,
以及其它
11
尺寸: 185mm x 109mm x 56mm
重量: 头显主体约200g

请勿过度拉扯或扭曲HDMI线缆，以免影响其信号传输质量。
请勿过度旋转或按压本设备前额支撑部分，以免造成损坏。
请勿拉扯或扭曲头带。
机身上的进气孔和排气孔用于散热，请勿堵塞，以免影响设备散热效果。
请小心地对待头显设备组件上的镜片，以免出现污迹或划痕。如果镜片变脏，请用柔软的镜片清
洁布轻轻擦拭干净。
请使用略微沾有中性清洁剂的软布清洁本设备外表面。请勿使用可损坏设备表面的溶剂清洁本设
备，如稀释剂，汽油或酒精等。
本设备中设中有精密光学组件，请小心拿取或放置，以免跌落造成部件损坏。
请将视度调节至最佳状态再观看，以免产生不适感。
请轻微旋转视度调节旋钮以达到最佳观看效果，过度旋转可能会导致旋钮损坏。
使用本设备期间，建议所有观看者定期休息，如感到不适，如眼睛疲劳、乏力、恶心等，应立即
停止使用，直到不适感消失，必要时请向医生咨询。
长时间使用本产品看视频或玩游戏，可能会影响青少年视力。建议12岁及以下青少年在家长监护
下正确使用本产品。
请勿在潮湿环境中使用或存放。
禁止私自拆卸或打开本设备。未经许可的任何拆卸和私自改动，都将导致设备保修条款失效。
请不要将废弃的产品与一般生活垃圾一同弃置。正确处置废弃的产品有助于避免对环境和人类健
康造成潜在的负面影响。
6. 警告
5. 注意事项
12

纳德光学严格按照《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》、《
部分商品修理更换退货责任规定》，为购买纳德光学商品的消费者实行售后三包服务。如服务条
款与三包规定有不符之处，以三包规定及保修卡内容为准。对于执行特别三包目录的地区，纳德
光学承诺遵守当地的相关规定。
1) 自签收日起7日内，本产品出现经鉴定属于非人为导致的质量问题，经由GOOVIS售后服务中心
检测确定，可免费享受退货或换货服务。
2) 自签收起8日-15日内，本产品出现经鉴定属于非人为导致的质量问题，经由GOOVIS售后服务
中心检测确定，可免费享受换货或维修服务。
3) 自签收起12个月内，本产品出现经鉴定属于非人为导致的质量问题，经由GOOVIS售后服务
中心检测确定，可免费享受维修服务。
4) 自签收起3个月内，本产品配件经鉴定属于非人为导致的质量问题，经由GOOVIS售后服务中心
检测确定，可免费享受维修服务。
以上保修条例不适用于商业场景所产生的售后维修。
7. GOOVIS Pro 保修说明
• 保修条例
1) 未经授权的维修、误用、碰撞、疏忽、滥用、事故、改动、进液、不正确的使用, 或撕毁、涂改
标贴、防伪标记等。
2) 本产品的耗材，包括海绵和拭镜布，开封视为使用，不享受三包服务。
3）GOOVIS采用SONY OLED微型显示屏，屏幕在背景很暗或较亮的情况下，可能会觉察到微小像
素亮点或暗点的情况，极少量的像素可能会始终显示黑色、红色、绿色、蓝色或闪烁等，这些像素
的数量不超过总像素的十万分之一。依据SONY的标准，上述情况属于正常现象，并非故障，请您放
心使用。
4) 赠品。
5) 使用非厂家认可的配件，未依说明书使用、维护、保养、因运输及其它意外而造成机体损坏。
6) 已超过三包有效期。
7) 因不可抗力造成的损坏。
• 非保修条例
13

本表格依据 SJ/T 11364-2014 的规定编制。
○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
注：本产品符合欧盟RoHS环保要求。目前国际上尚无成熟的技术可以替代或减少电路板、连接
8. 产品中有害物质的名称及含量
X
线内的铅含量。
在遵守使用说明书中记载的有关本产品安全和使用上的注意事项、且没有其他法律、规定的免责
事由的情况下，在从生产日开始的上述年限内，产品中的有毒、有害物质或元素不会发生外泄或
突变，使用该产品不会对环境造成严重污染或对使用者人身、财产造成严重损害。
“环保使用期限”不是安全使用期限，尤其不同于基于电气性能安全、电磁安全等因素而被限定的
使用期限。
为了更好地关爱保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子
产品回收处理相关法律规定，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。
本产品的“环保使用期限”，其标识如左图所示。是根据2016年7月1日公布的 《电
器电子产品有害物质限制使用管理办法》及《中国家用电器协会关于家用电器环保
使用期限指导意见》，根据《管理办法》的要求，产品生产者、进口者应按照相关
配套标准的要求和格式对产品中的有害物质含有情况进行披露，并标注产品的环保
使用期限。
14
部件名称
有害物质
铅
（Pb）
汞
（Hg）
镉
（Cd )
六价铬
（Cr6+）
多溴联苯
（PBB）
多溴二苯醚
（PBDE）
外壳金属件 ○○○○○○
外壳型胶件 ○○○○○○
电路板组件 × ○○○○ ○
光学显示组件 ○○○○○○
连接线 × ○○○○○
附件 ○○○○ ○○

产品名称：头戴3D显示器
产品型号：P2
制造商:深圳纳德光学有限公司
地址：深圳市南山区高新南七道15号深港产学研基地西座一层W101室
服务热线:400-900-5290
请关注GOOVIS官方微信公众号获取更多信息：
9. 生产信息
微信公众号
15

头戴3D显示器 P2
保修服务卡
此卡为保修／退换的基本凭证
用户姓名
退换说明
联系电话
产品型号
订单编号
用户地址
联系邮箱：[email protected]
服务热线：400-900-5290
寄回地址：广东省深圳市南山区高新南七道15号深港产学研
基地西座一层W101室
请认真填写并与产品一起寄送
退货 换货

1
To begin using the GOOVIS Pro as quickly as possible, please carefully read this
GOOVIS Pro Quick Start Guide. All pictures here are for general reference only. All
procedures should be based on the actual product received. Shenzhen NED Optics
Co., Ltd. reserves the right of final interpretation.
©2020 Shenzhen NED Optics Co., Ltd. All rights reserved.
Thanks for using the GOOVIS Pro

2

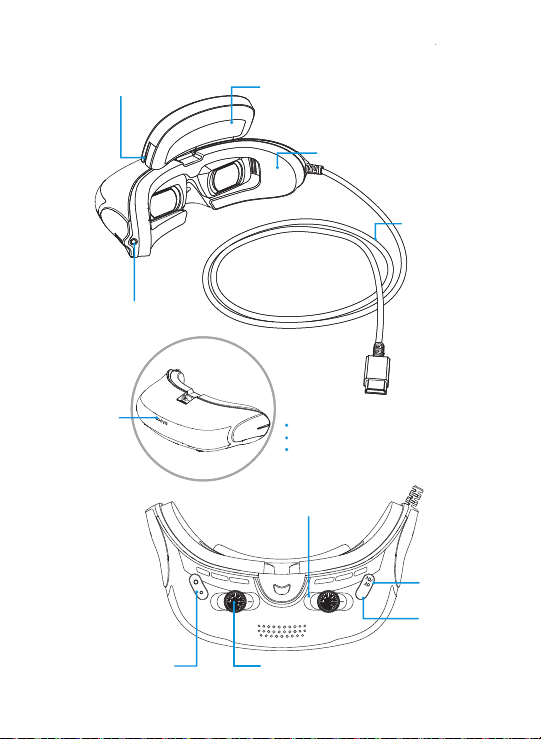

Headband
1. Getting to Know Your GOOVIS Pro
GOOVIS HDMI Adapter
(Free gift)
Pro Headset
Lens Cleaning Cloth
Carrying Case

3
M
Headband Interface
Status Light
• Headset Functions and User Interface
Head Support
Replaceable Face Cushion
HDMI Cable
Earphone Jack
Diopter Adjustment Knob
3D/2D Switch
IPD Adjustment Range
Brightness Adjustment
Display Mode Switch
The Status Light is as follows:
After the headset is powered on
When there is no HDMI video signal input,
the Status Light is flashing;
When there is an HDMI video signal input,
the Status Light is always on.
Press the Brightness Adjustment plus button
for 3 seconds long to turn off/on the status light.
