AQUA ECOLOGIC 25C
NAVODILA ZA
VGRADNJO, UPORABO IN
VZDRŽEVANJE PEČI
INSTRUCTIONS FOR USE,
MAINTENANCE AND
INSTALLATION

SLO
NAVODILA ZA VGRADNJO,
UPORABO IN VZDRŽEVANJE PEČI

SLO
NAVODILA ZA VGRADNJO, UPORABO IN VZDRŽEVANJE PEČI
Kurilne naprave (v nadaljevanju navedene kot "peč na pelete" ali "peč") podjetja
Gorenje d.d. (v nadaljevanju Gorenje) so izdelane in preizkušene v skladu z
varnostnimi zahtevami veljavnih evropskih direktiv.
Ta navodila so namenjena končnim uporabnikom, inštalaterjem in pooblaščenim serviserjem
peči na pelete Gorenje, ki je prikazana na naslovni strani tega priročnika za uporabo.
V kolikor imate kakršen koli dvom glede navodil za uporabo ali potrebujete kakršno
koli pojasnilo vas prosimo, da stopite v stik direktno s proizvajalcem ali pooblaščeno
osebo podjetja Gorenje d.d. Pri tem vedno navedite številko poglavja, kjer so se
pojavile nejasnosti.
Tiskanje, prevod ali reprodukcija, četudi le delna, navodil za uporabo je možna le z odobritvijo podjetja
Gorenje d.d. Posredovanje tehničnih podatkov, vrednosti in specifikacij iz teh navodil za uporabo
tretjim osebam ni dovoljeno.
OPOZORILO:
POMEMBNO: Napravo lahko v električno omrežje priklopi samo ustrezno
usposobljena in pooblaščena oseba. Priklop mora biti izveden v skladu z veljavnimi
predpisi.
Ta naprava ni primerna z ljudi (vključno z otroki) z zmanjšanimi telesnimi, motoričnimi
ali umskimi sposobnostmi ali osebam z omejenim znanjem in izkušnjami, kadar niso
pod nadzorom oseb, ki so odgovorne za njihovo varnost ali nego.
Naprava ni igrača. Otrok v bližini naprave ne puščajte brez nadzora.
SISTEM DVOJNEGA ZGOREVANJA
Plamen, ki nastane pri pravilnem izgorevanju lesne biomase znotraj peči, odda enako količino
ogljikovega dioksida (CO2), kot bi bilo izpuščenega pri naravni dekompoziciji lesa.
Količina CO2, proizvedena pri izgorevanju ali dekompoziciji lesa, odgovarja količini CO2, ki ga drevo
pridobi iz okolja v njegovem življenjskem obdobju ter ga nato spremeni v kisik in ogljik.
V nasprotju z izkoriščanjem lesa, pa se pri uporabi neobnovljivih virov energije (oglje, kurilno olje, plin)
v zrak sproščajo ogromne količine CO2, ki se nabira skozi milijone let in povečuje toplogredne pline.
Uporaba lesa kot goriva je popolnoma uravnotežena z okoljem, saj je les kot obnovljiv vir v ekološkem
sožitju z naravo.
Načelo čistega izgorevanja v popolnosti zadošča vsem okoljevarstvenim zahtevam, podjetje Gorenje
d.d. pa je osnovalo ves lasten razvoj na tej osnovi.
Kaj razumemo kot pravilno izgorevanje in kako deluje?
Nadziranje in prilagajanje primarnega zraka ter dovajanje sekundarnega zraka povzroči
sekundarno zgorevanje. To poskrbi za sekundarni plamen, ki je po naravi svetlejši in
močnejši kot primarni plamen. Dovajanje novega kisika (preko dodajanja zraka) omogoča
nadaljnje zgorevanje plinov, ki niso popolnoma zgoreli. Na ta način pride do občutnega
povečanja toplotne učinkovitosti in zmanjšanja škodljivih izpustov ogljikovega monoksida
(CO), saj se zmanjša tudi delež nepravilnega izgorevanja. To so osnovne značilnosti, ki
odlikujejo kotle na pelete in druge izdelke podjetja Gorenje.

SLO
KAZALO
1 OPOZORILA.................................................................................................................. 1
1 TEHNIČNI PODATKI...................................................................................................... 4
1.1 DIMENZIJE PEČI.................................................................................................... 5
2 NAMEN NAVODIL ZA UPORABO.................................................................................. 6
2.1 POSODOBITVE...................................................................................................... 6
3 ODGOVORNOST PROIZVAJALCA............................................................................... 6
3.1 SPLOŠNI POGOJI ZA UPORABO .......................................................................... 6
3.2 OSNOVNI PREVENTIVNO ZAHTEVANI STANDARDI........................................... 7
3.3 PREVOZ IN PREMIKANJE PEČI NA PELETE........................................................ 7
3.4 ODGOVORNOST INŠTALATERJA......................................................................... 7
4 VGRADNJA PEČI .......................................................................................................... 9
4.1 POSTAVITEV.......................................................................................................... 9
4.2 ODVOD DIMNIH PLINOV ......................................................................................12
4.3 IZOLACIJA IN PREMER LUKENJ NA STREHI......................................................14
4.4 DOVODNI ZRAK....................................................................................................14
4.5 ELEKTRIČNA VEZAVA..........................................................................................15
5 PRVI ZAGON KOTLA....................................................................................................16
6 VARNOSTNA OPOZORILA ..........................................................................................17
6.1 VARNOSTNA OPOZORILA ZA SERVISERJE.......................................................17
6.2 VARNOSTNA OPOZORILA ZA UPORABNIKA......................................................17
7 NAVODILA ZA VAREN VŽIG KOTLA TER VARNO ČIŠČENJE....................................18
7.1 REDNO VZDRŽEVANJE IN ČIŠČENJE KOTLA....................................................18
7.2 KONTROLA IN DELI, POTREBNI VZDRŽEVANJA................................................20
7.3 DODATNO VZDRŽEVANJE...................................................................................20
8 POMEMBNI VARNOSTNI PODATKI.............................................................................21
9 KVALITETA PELET JE ZELO POMEMBNA..................................................................21
9.1 SKLADIŠČENJE PELET ........................................................................................21
10 OPIS IN DELOVANJE KRMILNE NAPRAVE.............................................................22
10.1 OPIS TIPKOVNICE S PRIKAZOVALNIKOM..........................................................22
10.2 KOTEL MED DELOVANJEM .................................................................................24
10.3 ZAUSTAVITEV KOTLA..........................................................................................25
10.4 VKLOP KOTLA ......................................................................................................25
10.5 NASTAVITEV ČASOVNEGA PROGRAMA............................................................26
10.6 NAPISI IN SPOROČILA NA PRIKAZOVALNIKU....................................................27
11 MENIJI.......................................................................................................................29
12 ALARMNA STANJA...................................................................................................30

SLO
13 INFORMACIJE ZA UNIČENJE IN ODSTRANITEV KOTLA .......................................37
14 TRAJANJE GARANCIJSKE DOBE............................................................................38
14.1 GARANCIJSKI POGOJI.........................................................................................38
15 NAVODILA ZA PRVI ZAGON....................................................................................40

SLO
1
1 OPOZORILA
Odvod dimnih plinov NE SME BITI PRIKLOPLJEN NA:
•izpušno cev, ki jo uporabljajo druge kurilne naprave (kotli, peči, kamini itn.);
•odzračevalne sisteme (kape, odzračevalni ventilatorji, itn.).
Prepovedano je vgraditi zaporne ventile vleka!

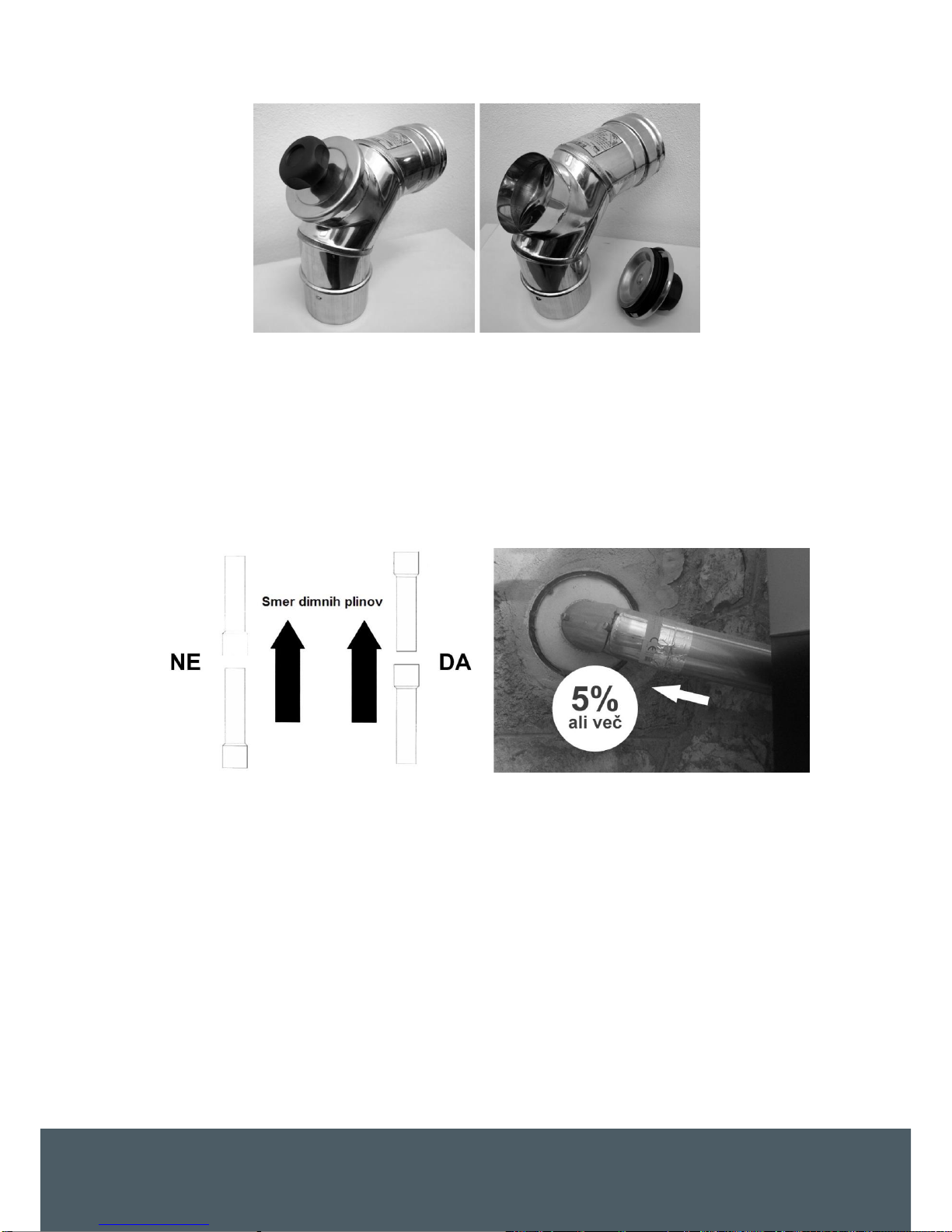

Dimniški priključek Ø 80 mm iz kotla na pelete do dimnika naj bo:
•dolg največ 5 m (v primeru daljšega priključka naj se poveča dimenzija
priključne cevi na Ø 130 mm) ;
•vsako koleno pod kotom 90° zahteva 1 m krajši dimniški priključek;
•vsako koleno mora biti opremljeno s čistilnimi vratci;
•spoji med priključnimi cevmi morajo biti zatesnjeni.
Če v izpušnem sistemu prihaja do prevelikega upora (številna kolena,
neustrezni končniki, ozka grla, itn.), odvod dimnih plinov ni zagotovljen, zato je
potrebno povečati priključne cevi in kolena na večjo dimenzijo in sicer na Ø130
mm. Enako v primeru, kjer dimnik ne omogoča pravilnega odvoda dimnih
plinov, lahko prihaja do nepravilnega delovanja in posledično do alarmiranja
kotla. Priporočljivo je, da se dimnik pregleda s strani strokovne osebe pred
montažo kotla.
Nikoli ne izklapljajte kotla tako, da izvlečete električni kabel iz vtičnice, dokler v
kotlu še gori ogenj. To lahko poškoduje kotel in resno ogrozi njegovo pravilno
delovanje.
Izpust dimnih plinov mora imeti ozemljitev v skladu z veljavnimi predpisi.
(Ozemljitvena vezava je zakonsko določena).
Ozemljitev mora biti neodvisna od kurilne enote.

SLO
2
Po končani vgradnji kotla obvezno opravite meritve izpusta dimnih plinov.
Kotel na pelete deluje tako, da v izgorevalni komori ustvari podtlak, zato se
prepričajte, da je izpust dimnih plinov termično zatesnjen.
Pri prvem zagonu (minimalno 1 uro delovanja kotla) se iz barve izločijo hlapi, ki
so neprijetnega vonja, zato prostor prezračite.
MED DELOVANJEM KOTLA NA PELETE OTROCI NE SMEJO V NJEGOVO
BLIŽINO IN SE Z NJIM IGRATI!
Pazite na tesnilno vrvico pod robom kurilne posode, da ni poškodovana. V
primeru, da je tesnilna vrvica poškodovana, se obrnite na pooblaščen servis.
Pred čiščenjem se prepričajte, da sta kotel na pelete in pepel v njem hladna!
Odklopite električno napajanje!
V primeru, da pride do pojava ognja v dimniku je nujno, da ljudje in živali
zapustijo prostor. Takoj zatem je potrebno prekiniti električno napeljavo preko
glavnega stikala ali vtičnice (seveda če to lahko storite brez kakršnega koli
tveganja) in poklicati gasilce.
Zaradi samega delovanja in varnosti kotla na pelete ne smete uporabljati
drobno nasekanih drv.
Ne uporabljajte kotla na pelete kot sežigalca.
Osebe z okvaro hrbtenice in nosečnice naj se dvigovanja vreč s peleti
izogibajo.

SLO
3
Proizvajalec ni v nobenem primeru odgovoren za škodo pri uporabi pelet slabe
kvalitete, kot tudi ne za slabo delovanje kotla zaradi slabe kvalitete uporabljenih
pelet.
Peleti naj bodo skladni z DIN 51731, DIN plus, Ö-Norm M-7135 ali drugimi
primerljivimi evropskimi standardi.
PELETI NE SMEJO BITI SHRANJENI V BLIŽINI KOTLA NA PELETE. Hranite jih
vsaj 1/2 metra stran.
ZAVRZITE VES PAKIRNI MATERIAL DALEČ OD DOSEGA OTROK. OBSTAJA
NEVARNOST ZADUŠITVE Z VREČO, FOLIJO, POLISTIRENOM, ITN.

SLO
4
1 TEHNIČNI PODATKI
Minimalna
Nazivna
Termična moč
5,86 kW
25,55 kW
Izkoristek
96,51 %
93,14 %
Poraba pelet na uro
1,242 kg/h
5,608 kg/h
Čas gorenja z 1 polnjenjem zalogovnika
(cca)
44,2 h
9,8 h
Emisije CO (pri 10% O2)
136 𝒎𝒈/𝑵𝒎𝟑
56 𝒎𝒈/𝑵𝒎𝟑
Povprečna temperatura dimnih plinov
61 °C
138 °C
Masni pretok dimnih plinov
4,14 g/s
11,92 g/s
Gorivo
Peleti A1
Razred kotla po EN 14785:2012
Dimniški priključek
Ø80 mm
Količina vode v kotlu
42 l
Temperatura kotlovske vode
65 °C – 80 °C
Najvišja temperatura kotlovske vode
90 °C
Minimalna temperatura povratne vode
50 °C
Največji dovoljeni delovni pritisk
2,5 bar
Odpornost kotla ΔT=20°C
32 mbar
Volumen kurišča
30,6 l
Teža
220 kg
Zalogovnik za pelete
~ 55 Kg
Vlek dimnika
0,10 (± 0,05) mbar
Napajanje
220 V
Tok pri največji porabi el. energije pri delovanju kotla
1,80 A
Frekvenca
50 Hz
Največja poraba el. energije pri delovanju kotla
98,91 W
Največja poraba el. energije pri vžigu kotla
293 W
Stopnja varnosti
IP20
Kotel deluje z dvema ventilatorjema

SLO
5
Kotel deluje po načinu podtlačnega izgorevanja
Kotel deluje brez pogojev kondenzacije
Hrup ne presega 60 dB
Emisije CO pri 13% O2
75 𝒎𝒈/𝑵𝒎𝟑
Emisije OGC pri 13% O2
33,49 𝒎𝒈/𝑵𝒎𝟑
Pepel pri 13% O2
19,5 𝒎𝒈/𝑵𝒎𝟑
1.1 DIMENZIJE PEČI
gorenje

SLO
6
2 NAMEN NAVODIL ZA UPORABO
Namen navodil za uporabo je, da uporabnik podvzame vse potrebne ukrepe in da pripravi
vso potrebno opremo, da bi zagotovil varno in pravilno uporabo kurilne naprave.
2.1 POSODOBITVE
Ta navodila odražajo stanje tehnike izdelka v trenutku, ko je bila peč izdelana.
Navodila niso merodajna za izdelke, ki so že na trgu z odgovarjajočo tehnično dokumentacijo
in jih ni mogoče smatrati kot pomanjkljiva ali nezadostna, po vsaki spremembi, adaptaciji ali
aplikaciji novih tehnologij na novejših izdelkih.
Vsebino te knjižice morate pazljivo prebrati in upoštevati. Vse informacije, ki jih ta knjižica vsebuje, so
potrebne za pravilno vgradnjo, uporabo in vzdrževanje vaše peči.
Navodila naj bodo pazljivo in varno shranjena, če jih boste morda še potrebovali v primeru dvomov ali
težav.
V primeru, da postane lastnik peči druga oseba, mu je potrebno izročiti skupaj s pečjo tudi ta navodila
za uporabo.
Če se navodila izgubijo, lahko prosite za novo kopijo navodil proizvajalca, pooblaščenega
prodajalca ali serviserja.
3 ODGOVORNOST PROIZVAJALCA
Z dobavo teh navodil Gorenje zavrača vsakršno civilno ali kazensko povezavo, tako direktno kot
indirektno zaradi:
•nezgode, nastale zaradi neizpolnjevanja standardov in specifikacij iz teh
navodil;
•nezgode, nastale zaradi nedovoljene in nepravilne uporabe s strani uporabnika;
•nezgode, nastale zaradi sprememb in popravil, ki jih ni odobril proizvajalec
Gorenje d.d.;
•slabega vzdrževanja;
•nepredvidenih situacij;
•nezgod, nastalih zaradi uporabe neoriginalnih ali neustreznih rezervnih delov.
Za vgradnjo je v celoti odgovoren inštalater.
3.1 SPLOŠNI POGOJI ZAUPORABO
Peč na pelete lahko uporabljajo le odrasle (polnoletne) in odgovorne osebe, ki posedujejo
potrebno tehnično znanje za predpisano redno vzdrževanje električnih in mehanskih delov
peči.
OTROK NE PUŠČAJTE BREZ NADZORA V BLIŽINI DELUJOČE PEČI. PEČ NI IGRAČA.

SLO
7
3.2 OSNOVNI PREVENTIVNO ZAHTEVANI STANDARDI
Izdelek Gorenje Aqua Ecologic 25C je izdelan skladno s sledečimi standardi:
•DIREKTIVA ES O STROJIH (2006/42/CE);
•DIREKTIVA ES O NIZKONAPETOSTNI OPREMI (2014/35/ES);
•DIREKTIVA ES O ELEKTROMAGNETNI ZDRUŽLJIVOSTI (2014/30/ES);
Harmonizirani standardi:
•EN 303-5:2012
•EN 60335-1:2012+A11:2014
•EN 6100-6-3:2007+A1:2011
•EN ISO 12100:2010
•EN 60335-2-102:2006+A1:2010
•EN 60204-1:2006+A1:2009
•EN 60529:1992+A2:2013
3.3 PREVOZ IN PREMIKANJE PEČI NAPELETE
Med premikanjem in uporabo peči bodite previdni in pazite, da se peč ne nagne naprej, saj
ima težišče na sprednjem delu.
Pred prevozom in premikanjem peči, ki mora potekati v popolni varnosti, se najprej
prepričajte, da je nosilnost transportne opreme primerna. Izogibajte se sunkovitim in/ali
nenadnim premikom peči.
ZAVRZITE VES PAKIRNI MATERIAL DALEČ OD DOSEGA OTROK. OBSTAJA
NEVARNOST ZADUŠITVE S PLASTIČNO VREČKO, FOLIJO, POLISTIRENOM, ITD.
3.4 ODGOVORNOST INŠTALATERJA
Odgovornost inštalaterja je, da preveri primernost instalacije in cevovoda, zagotovi dovod
zraka za potrebe gorenja in vseh ostalih, potrebnih rešitev, ki jih zahteva vgradnja peči na
pelete.
Odgovornost inštalaterja je, da zagotovi skladnost z veljavno lokalno zakonodajo tam, kjer
je peč na pelete vgrajena.
Uporaba kotla na pelete mora ustrezati navodilom, navedenim v Navodilih za uporabo,
vzdrževanje in vgradnjo, in vsem varnostnim standardom specificiranih v lokalni zakonodaji,
kjer je kotel na pelete vgrajen.
Standard UNI 10683 določa dolžnosti inštalaterja. Inštalater mora preveriti:
•vrsto naprave, ki jo bo vgradil;
•ustreznost prostora za vgradnjo enote, ki se odraža z minimalno zahtevano velikostjo
prostora, kjer bo peč na pelete vgrajena;
•toplotni generator;
•notranji premer dimnika, iz kakšnega materiala je narejen, ali je raven oz.
enakomeren,

SLO
8
•da dimnik ne vsebuje obstrukcij;
•višino in po potrebi vertikalno podaljšanje dimnika;
•višino na mestu vgradnje peči;
•obstoj in primernost odpornosti dimniškega pokrova;
•možnost dovoda zunanjega zraka in velikost potrebnih odprtin;
•možnost simultane uporabe peči z ostalo opremo, ki je že nameščena.
Če so rezultati vseh zgoraj naštetih preverjanj pozitivni, se lahko prične z vgradnjo. Pazljivo
upoštevajte navodila, ki vam jih je zagotovil proizvajalec, kot tudi veljavne varnostne in
protipožarne standarde.
Ko je opravljen prvi zagon peči, je potrebno izvesti najmanj 30 minutni preizkus delovanja, da
bi preverili, ali peč pravilno deluje.
Ko je vgradnja končana, mora inštalater zagotoviti kupcu sledeče:
•navodila za uporabo, vzdrževanje in vgradnjo od proizvajalca (če niso že del enote);
•zahtevano dokumentacijo v skladu z veljavnimi standardi. ;
•opraviti izobraževanje stranke za upravljanje in redno vzdrževanje in čiščenje naprave.

SLO
9
4 VGRADNJA PEČI
Odgovornost za vgradna dela, ki so izvedena v prostoru, je izključno kupčeva.
Preden prične z vgradnjo, mora inštalater preveriti vse potrebne zakonske varnostne
standarde, še posebej:
•preveriti, da norme glede vgradnje kotlov na pelete zadostujejo lokalnim, nacionalnim
in evropskim normam;
•upoštevati zahteve iz tega dokumenta;
•preveriti, da so cevi in dovod zraka v skladu s tipom vgradnje;
•ne izvesti začasnih električnih povezav in pri tem uporabiti neprimernih kablov;
•preveriti ozemljitev električnega sistema;
•vedno uporabiti individualno varnostno opremo in vse zakonsko zahtevane zaščite;
•vedno pustiti dovolj prostora za vzdrževalna dela;
•za priključitev kotla na dimnik, je potrebno pridobiti dimnikarsko soglasje;
•po končani vgradnji opraviti meritev izpusta dimnih plinov.
4.1 POSTAVITEV
Priporočljivo je, da embalažo kotla na pelete odstranite takrat, ko se le-ta nahaja na mestu
vgradnje, kjer bo tudi vgrajen.
Če so sosednje stene in/ali tla iz materiala, ki ni odporen na toploto, je potrebno zagotoviti
primerno zaščito ter uporabiti izolacijo iz negorljivega materiala.
Za zaščito tal, ki so iz gorljivega materiala, vam svetujemo, da pod kotel namestite kovinsko
ploščo debeline 3 do 4 mm, ki na sprednji strani za vsaj 30 cm presega globino kotla.
Kotel na pelete naj bo vgrajen skladno s skico, ki opredeljuje odmike od zidov (Slika 1).

SLO
10

SLO
11

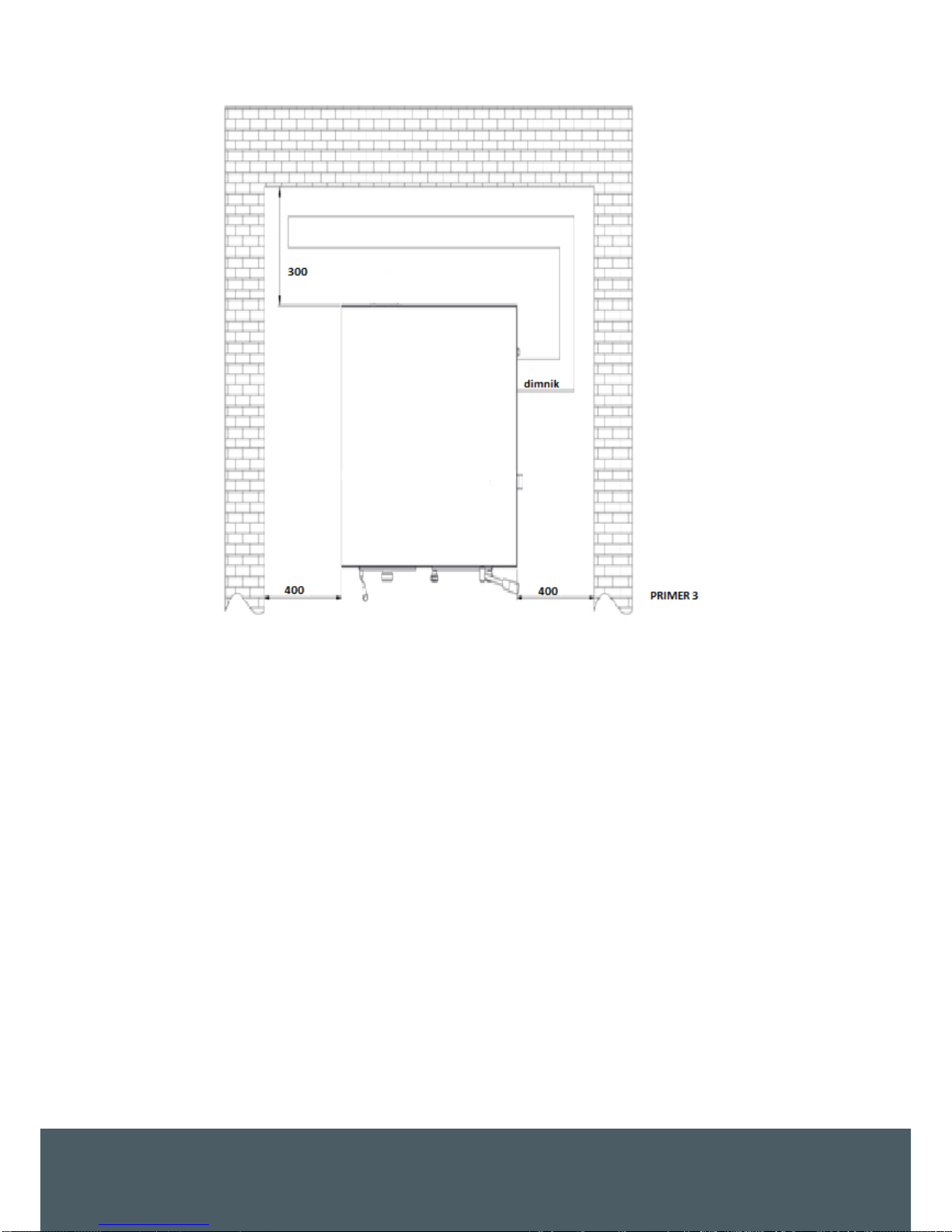

Slika 1: Minimalni odmiki kotla od sten kotlovnice
Če je kotel na pelete vgrajen v kurilnici, kjer se že nahajajo naprave, ki odsesavajo zrak (drugi
kotli, razni sesalni ventilatorji, itn.) se prepričajte, da je volumen dovodnega zraka dovolj velik
za varno delovanje kurilne naprave. Če gre dimni kanal skozi strop, mora biti le-ta primerno
izoliran z diafragmo iz negorljivega izolacijskega materiala.
Ko je kotel na pelete postavljen, ga je potrebno uravnovesiti s podpornimi tačkami (postaviti v
vodoraven položaj).
Sistem odvoda dimnih plinov iz kotla na pelete deluje na osnovi podtlaka v kotlu in komaj
zaznavnega tlaka v dimni priključni cevi Ø80 mm. Zelo pomembno je, da je odvod dimnih plinov
zatesnjen. Potrebno je analizirati razporeditev in strukturo prostora, kjer se nahaja dimnik. V
primeru, da gre le-ta skozi zid in/ali streho, mora biti pravilno vgrajen v skladu s standardi
požarne varnosti. Zagotovite, da je v prostoru, kjer je kotel na pelete vgrajen, dovolj zraka,
potrebnega za pravilno izgorevanje. V kolikor se zgodi, da kotlu primanjkuje kisika-zraka, se
bo na kotlu pojavil alarm. Za zunanji odvzem oz. dovod zunanjega zraka potrebujete cev
premera vsaj 110 mm in maksimalne dolžine 10 m. Za vsako koleno pod kotom 90° je potrebno
odbiti 1 m linije. V kolikor je zajem zraka daljši, je potrebno povečati presek cevi za dovod
zraka. V primeru rešetke na fasadi, mora biti odprtina vleka 100 cm² oziroma večja.
Naprava deluje na 220 V-50 Hz. Prepričajte se, da se električni kabli ne nahajajo pod kotlom,
da so daleč stran od vročih površin in da se ne dotikajo ostrih delov, ki jih lahko poškodujejo.
Če je kotel na pelete pod preveliko napetostjo, je življenjska doba električnih komponent veliko
krajša.

SLO
12
4.2 ODVOD DIMNIH PLINOV
Odvod dimnih plinov mora biti v skladu z veljavnimi predpisi. Cevi dimnih plinov naj ne bodo
povezane skupaj z drugimi odvodnimi cevmi katere koli druge kurilne naprave (Slika 2). Ni
dovoljeno, da se izpust dimnih plinov spelje v zaprte in/ali polzaprte prostore, kot npr. garaža,
ozki prehodi ali hodniki, podhodi ali kateri koli drugi podobni prostori. Če dimniški priključek ni
ustrezen, ga je potrebno izvesti skladno s predhodno opisanimi zahtevami (točka 3.1).
Slika 2
Kar se tiče dimenzij ter materiala, iz katerega je izdelan, mora biti dimnik v skladu s standardi
UNI 9615-9731, UNI 10683 - EN1856-1.
Dimniki, ki so v slabem stanju in/ali so izdelani iz neprimernega materiala (azbest, pocinkana
pločevina itn., s hrapavo ali porozno površino) so v neskladju z zakonom in ogrožajo delovanje
kotla.
Dim se lahko odvaja preko tradicionalnega dimnika (glej sliko spodaj) pod pogojem, da so
upoštevana naslednja pravila:
•preveriti stanje vzdrževanja dimnika. Za pravilno vzdrževanje in/ali obnovo se obrnite
na dimnikarsko službo;
•odvod dimnih plinov je lahko direktno speljan v dimnik samo v primeru, da je le-ta
maksimalnih dimenzij 20 x 20 cm ali premera 20 cm in je opremljen z odprtino za
pregled;
•v primeru, da je dimnik večjih dimenzij, je potrebno vanj vstaviti nerjavno cev (s
potrebnim premerom), ki je pravilno izolirana;
•prepričajte se, da je povezava z dimnikom pravilno zatesnjena;
•izogibajte se kontaktu z gorljivim materialom (kot npr. lesni ogorki), v vsakem primeru
pa jih izolirajte z ognjeodpornim materialom.
Ko uporabljate priključke med kotlom na pelete in dimnikom, je obvezno uporabljati kolena s
čistilnimi vratci (Slika 3). Uporaba kolen s čistilnimi vratci omogoča redno čiščenje, ne da bi
bilo pri tem potrebno cevi razstavljati. Izpušni plini v dimniškem priključku so pod rahlim
pritiskom, zato je potrebno obvezno preveriti, da je pokrov za čiščenje pepela popolnoma
hermetično zaprt in da tako tudi ostane po vsakem čiščenju. Prepričajte se, da je vse skupaj
ponovno pravilno sestavljeno in preverite stanje tesnila.

SLO
13
Slika 3: Čistilni kos
Povezava med cevmi naj bo vedno z moškim priključkom, obrnjenim navzgor (Slika 4).
Priporočljivo je, da se izogibate daljšim vodoravnim povezavam cevi na dimnik. V kolikor to ni
možno, naj ne bodo cevi postavljene pod kotom navzdol, temveč pod kotom navzgor za vsaj
5% (Slika 5). Vodoravna postavitev cevi naj ne presega 2 m dolžine.
Ni priporočljivo speljati cevi s kotla na pelete neposredno na dimnik z vodoravno cevjo, daljšo
od 1 m.
Slika 4 Slika 5

SLO
14
4.3 IZOLACIJA IN PREMER LUKENJ NASTREHI
Ko je znan položaj za vgradnjo kotla, je potrebno narediti luknjo za prehod dimnih cevi. Ta se
spreminja glede na vrsto vgradnje, premer dimnih cevi in tip zidu ali strehe, skozi katero mora
biti speljana. Izolacija mora biti mineralnega izvora (kamena volna), z nominalno gostoto večjo
od 80 kg/m³.
Popolni vlek je odvisen predvsem od dimnika, ki mora biti brez preprek, kot so npr. ozka grla
in/ali razni kotni priključki. Kolena naj bodo pod kotom 30°, 45° in 90°. Kolena pod kotom 90°
naj bodo tridelna (Slika 6).
V vsakem primeru je obvezno zagotoviti začetno navpično ravno cev dolžine 1.5 metra
(minimalno), le tako lahko zagotovimo pravilen odvod dimnih plinov.
Slika 6
4.4 DOVODNI ZRAK
Zrak iz prostora, potreben za pravilno izgorevanje, mora biti obnovljen z novim zrakom, bodisi
preko odprtine na steni, reže na vratih kotlovnice ali mreže na oknu. To vam bo zagotovilo
pravilno izgorevanje in pravilno delovanje kotla.
Odprtina za dovod svežega zraka mora biti opremljena z zaščitno režo proti dežju, vetru ter
insektom.
Luknja mora biti narejena na zunanjo steno prostora, kjer se nahaja kotel na pelete.
Standard UNI 10683 prepoveduje odjem dovodnega zraka iz skladišča gorljivih materialov ali
prostorov, kjer obstaja možnost nastanka ognja.
V primeru, ko se v prostoru nahajajo še druge kurilne naprave, je potrebno zagotoviti zadostno
količino zraka, potrebnega za pravilno izgorevanje vseh kurilnih naprav in upoštevati vse
tehnične lastnosti že vgrajenih prezračevalnih sistemov v kurilnici.
