OGB 80-150 E4
2 / 70

2
3 / 70

3

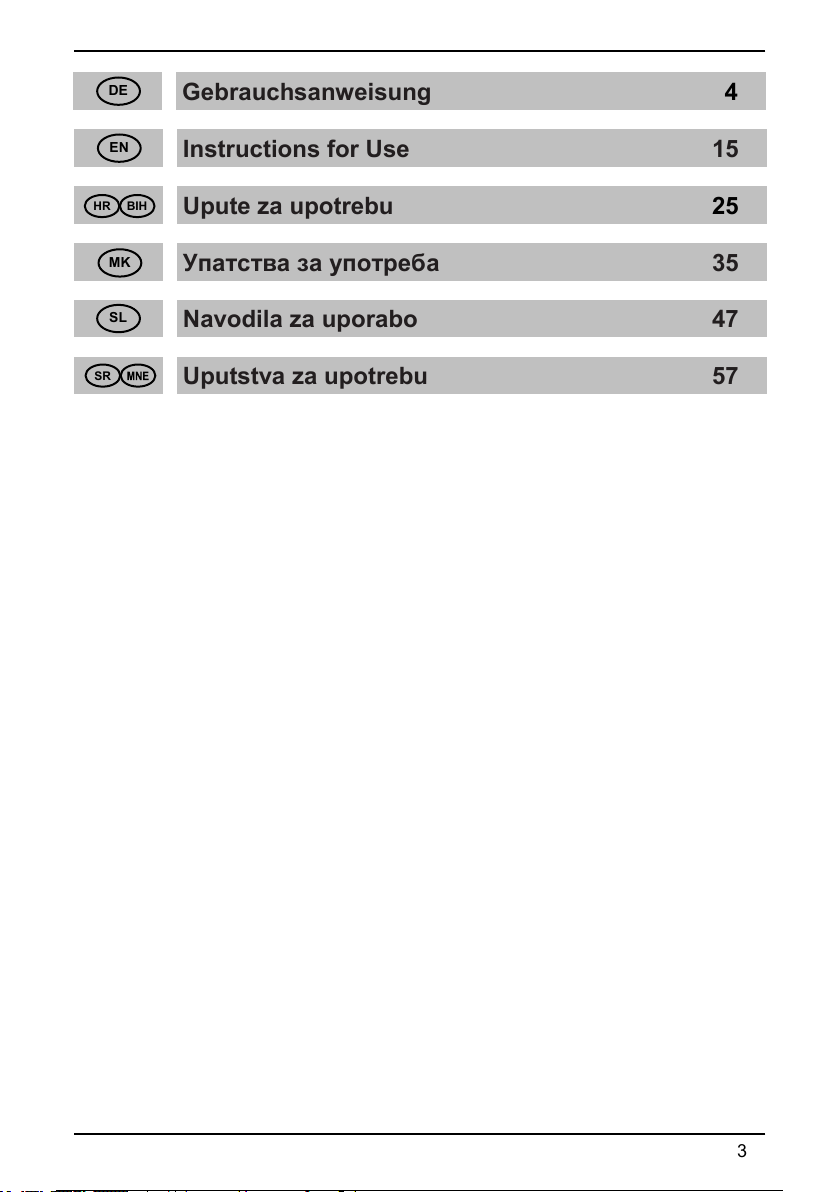

Gebrauchsanweisung 4DE
Instructions for Use 15EN
Upute za upotrebu 25
Упaтства за употребa35
Navodila za uporabo 47
Uputstva za upotrebu 57
HR BIH
SR
MK
SL
4 / 70

4
DE
HINWEISE
Das Gerät kann von Kindern ab 8 Jahren und Personen mit
begrenzten physischen, sinnlichen und psychischen
Fähigkeiten oder mit ungenügend Erfahrungen bzw. Kenntnis
benutzt werden, falls sie dabei kontrolliert werden oder über die
sichere Anwendung des Gerätes belehrt worden sind und dass
sie die eventuelle damit verbundene Gefahr verstehen.
Kinder dürfen mit dem Gerät nicht spielen.
Kinder dürfen das Gerät nicht reinigen oder warten, wenn
sie dabei nicht von einer befähigten Person kontrolliert werden.
Die Installation ist nach den gültigen Vorschriften und nach
Anweisungen des Herstellers auszuführen. Die Installation darf
nur ein fachlich ausgebildeter Installateur ausführen.
Bei geschlossenem Druckanschlusssystem ist am
Zuflussrohr des Warmwasserspeichers unbedingt ein
Sicherheitsventil mit Nenndruck von 0,6 MPa (6 bar), 0,9 MPa
(9 bar) oder 1,0 MPa (10 bar) (siehe das Typenschild)
anzuschließen, damit der Nenndruck im Kessel nicht um mehr
als 0,1 MPa (1 bar) übersteigen kann.
Wasser kann aus der Auslassöffnung des Sicherheitsventils
tropfen, d.h. die Auslassöffnung ist auf Atmosphärendruck zu
öffnen.
Der nach unten gerichtete Auslass des Sicherheitsventils
darf in keiner Frostumgebung installiert werden.
Um einen störungsfreien Betrieb zu gewährleisten, ist das
Sicherheitsventil regelmäßig auf Funktion und Leckage zu
überprüfen und bei Bedarf ist der Kalk zu entfernen.
Zwischen dem Warmwasserbereiter und dem
Sicherheitsventil darf kein Absperrventil eingebaut werden, da
sonst die Funktion des Rückschlagventils verhindert ist!
Bevor Sie den Warmwasserbereiter ans Stromnetz
anschließen, ist er unbedingt mit Wasser zu füllen!
Der Warmwasserbereiter ist mit einer zusätzlichen
Thermosicherung versehen. Bei nicht funktionierendem
Arbeitsthermostat kann die Wassertemperatur im
Warmwasserbereiter im Einklang mit den Sicherheitsnormen bis
zu 130 °C steigen. Bei den Wasserleitungsinstallationen sind
5 / 70

5
DE
deshalb die eventuell aufkommenden Temperaturüberlastungen
unbedingt zu beachten.
Sollten Sie den Warmwasserbereiter vom Stromnetz
trennen, müssen Sie im bei Frostgefahr das Wasser aus dem
Kessel entleeren.
Bitte versuchen Sie nicht, eventuelle Fehler am Gerät selbst
zu beseitigen, wenden Sie sich lieber an den nächsten
bevollmächtigten Kundendienst.
Unsere Produkte bestehen aus den umgebungs- und gesundheitsfreundlichen
Bauteilen. Die entsprechende Bauweise der Produkte ermöglicht, dass sie am Ende
der Lebensdauer einfach demontiert und rezykliert werden können.
Durch die Rezyklierung der Materialien werden die Menge der Abfälle und der Bedarf
an der Produktion der Grundstoffe (z.B. Metalle) mit enormem Energieverbrauch und
erheblicher Emission der Schadstoffe vermindert.
Folglich werden auch die natürlichen Ressourcen bewahrt, denn die Abfallteile aus Kunststoff
und Metall können in den verschiedenen Produktionsverfahren wieder verwendet werden.
Für mehr Informationen über das System der Abfallbeseitigung fragen Sie Ihr Zentrum zur
Entsorgung von Abfällen oder den Verkäufer, bei welchem Sie das Produkt gekauft haben.
Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser
Produkt erworben haben.
Bitte lesen Sie diese Gebrauchsanweisung aufmerksam
durch, bevor Sie den Warmwasserbereiter installieren und
in Betrieb nehmen.
Wir haben den elektrischen Warmwasserbereiter mit LCD Bildschirm zur Steuerung
durch Berührung entsprechend den neuesten Richtlinien entwickelt. Der im OGB
Warmwasserbereiter eingebaute intelligente elektronische Regler ermöglicht außer
Einstellung und Anzeige der Wassertemperatur auch viele neuen Steuerfunktionen,
wie Zeiteinstellung, Anzeige der Wassermenge im Kessel, Betriebsart bei
mehrtägiger Abwesenheit, manuelle Einschaltung der Erwärmung, Fehlerdiagnostik
und anderes.
Der neue intelligente Regler zeichnet sich aber besonders durch die neue "SMART"
Energiespar-Betriebsart aus. Der Warmwasserspeicher rechnet selbst die optimale
Betriebsart aus, und zwar kann die Wassertemperatur im Speicher in Abhängigkeit
des Benutzerverhaltens abgesenkt werden, d.h. wenn keine Entnahme erfolgt. Das
Wasser kann dann anschließend zeitgesteuert oder abhängig vom Benutzerverhalten
in einem kurzen Zeitraum auf ein höheres Temperaturniveau aufgeheizt werden.
Der Warmwasserbereiter ist im Einklang mit den gültigen Standards hergestellt und
amtlich getestet worden. Ebenso wurde auch das Sicherheitszertifikat und das
Zertifikat EMV (elektromagnetische Verträglichkeit) ausgestellt. Die technischen
Eigenschaften sind auf dem zwischen den Anschlussrohren angebrachten
Typenschild angegeben. Reparaturen und Eingriffe in das Gerät dürfen nur von einer
Fachkraft bzw. dem Kundendienst ausgeführt werden.
6 / 70

6
DE
INSTALLATION
Der Warmwasserbereiter ist möglichst nahe an Abnahmestellen zu installieren. Bei
der Installation in einem Raum mit Badewanne oder Dusche sind unbedingt die
Anforderungen des Standards IEC 60364-7-701 (VDE 0100, Teil 701) zu beachten.
Er ist mittels Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an der
Wand zu befestigen. Er darf nur in senkrechter Position befestigt werden. Bei
Befestigungswänden mit geringerer Tragfähigkeit, muss vom Installateur eine
geeignete Befestigungsart gewählt werden.
Anschluss- und Montagedimensionen des Warmwasserbereiters [mm]
WASSERANSCHLUSS
Die Wasserinstallation muss gemäß DIN1988 durchgeführt werden. Die Anschlüsse
des Warmwasserspeichers sind farblich gekennzeichnet, der Kaltwasserzulauf ist
blau und der Warmwasserzulauf ist rot gekennzeichnet.
Der Anschluss des Warmwasserbereiters kann auf zweierlei Arten erfolgen. Das
geschlossene System (druckfestes System) des Anschlusses ermöglicht die
Wasserabnahme an mehreren Abnahmestellen, während das offene System
(druckloses System) nur eine Abnahmestelle ermöglicht. Je nach ausgewähltem
System sind auch entsprechende Mischbatterien zu installieren.
Bei einem geschlossenen System (druckfestes System) des Anschlusses müssen an
den Abnahmestellen Druckmischbatterien verwendet werden. Am Zulaufstutzen ist
wegen der Funktionssicherheit unbedingt ein Sicherheitsventil oder eine
Sicherheitsgruppe einzubauen, die das Erhöhen des Drucks im Kessel um mehr als
0,1 MPa (1 bar) über den Nominalwert verhindert. Die Auslassdüse am
Sicherheitsventil muss unbedingt über einen Auslass für den Luftdruck verfügen. Bei
der Aufheizung des Wassers wird der Druck im Kessel erhöht bis er den am
Sicherheitsventil eingestellten Wert erreicht. Da die Rückleitung des Wassers zurück
in die Wasserleitung verhindert ist, kann es zum Abtropfen des Wassers aus der
Auslassöffnung des Sicherheitsventils kommen. Das abtropfende Wasser kann durch
ABC
OGB 80 E4 830 600 260
OGB 100 E4 975 750 255
OGB 120 E4 1130 900 260
OGB 150 E4 1345 1100 275
7 / 70

7
DE

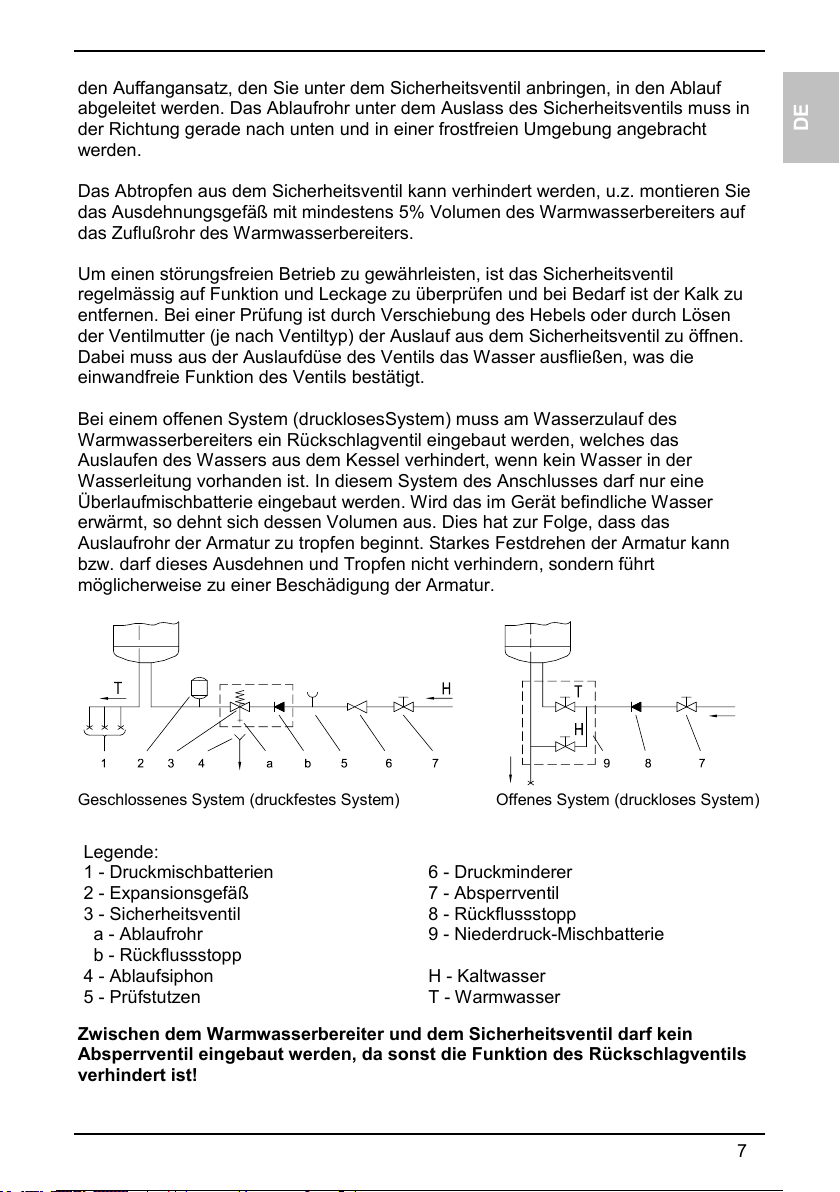

den Auffangansatz, den Sie unter dem Sicherheitsventil anbringen, in den Ablauf
abgeleitet werden. Das Ablaufrohr unter dem Auslass des Sicherheitsventils muss in
der Richtung gerade nach unten und in einer frostfreien Umgebung angebracht
werden.
Das Abtropfen aus dem Sicherheitsventil kann verhindert werden, u.z. montieren Sie
das Ausdehnungsgefäß mit mindestens 5% Volumen des Warmwasserbereiters auf
das Zuflußrohr des Warmwasserbereiters.
Um einen störungsfreien Betrieb zu gewährleisten, ist das Sicherheitsventil
regelmässig auf Funktion und Leckage zu überprüfen und bei Bedarf ist der Kalk zu
entfernen. Bei einer Prüfung ist durch Verschiebung des Hebels oder durch Lösen
der Ventilmutter (je nach Ventiltyp) der Auslauf aus dem Sicherheitsventil zu öffnen.
Dabei muss aus der Auslaufdüse des Ventils das Wasser ausfließen, was die
einwandfreie Funktion des Ventils bestätigt.
Bei einem offenen System (drucklosesSystem) muss am Wasserzulauf des
Warmwasserbereiters ein Rückschlagventil eingebaut werden, welches das
Auslaufen des Wassers aus dem Kessel verhindert, wenn kein Wasser in der
Wasserleitung vorhanden ist. In diesem System des Anschlusses darf nur eine
Überlaufmischbatterie eingebaut werden. Wird das im Gerät befindliche Wasser
erwärmt, so dehnt sich dessen Volumen aus. Dies hat zur Folge, dass das
Auslaufrohr der Armatur zu tropfen beginnt. Starkes Festdrehen der Armatur kann
bzw. darf dieses Ausdehnen und Tropfen nicht verhindern, sondern führt
möglicherweise zu einer Beschädigung der Armatur.
Geschlossenes System (druckfestes System) Offenes System (druckloses System)
Zwischen dem Warmwasserbereiter und dem Sicherheitsventil darf kein
Absperrventil eingebaut werden, da sonst die Funktion des Rückschlagventils
verhindert ist!
Legende:
1 - Druckmischbatterien
2 - Expansionsgefäß
3 - Sicherheitsventil
a - Ablaufrohr
b - Rückflussstopp
4 - Ablaufsiphon
5 - Prüfstutzen
6 - Druckminderer
7 - Absperrventil
8 - Rückflussstopp
9 - Niederdruck-Mischbatterie
H - Kaltwasser
T - Warmwasser
8 / 70

8
DE

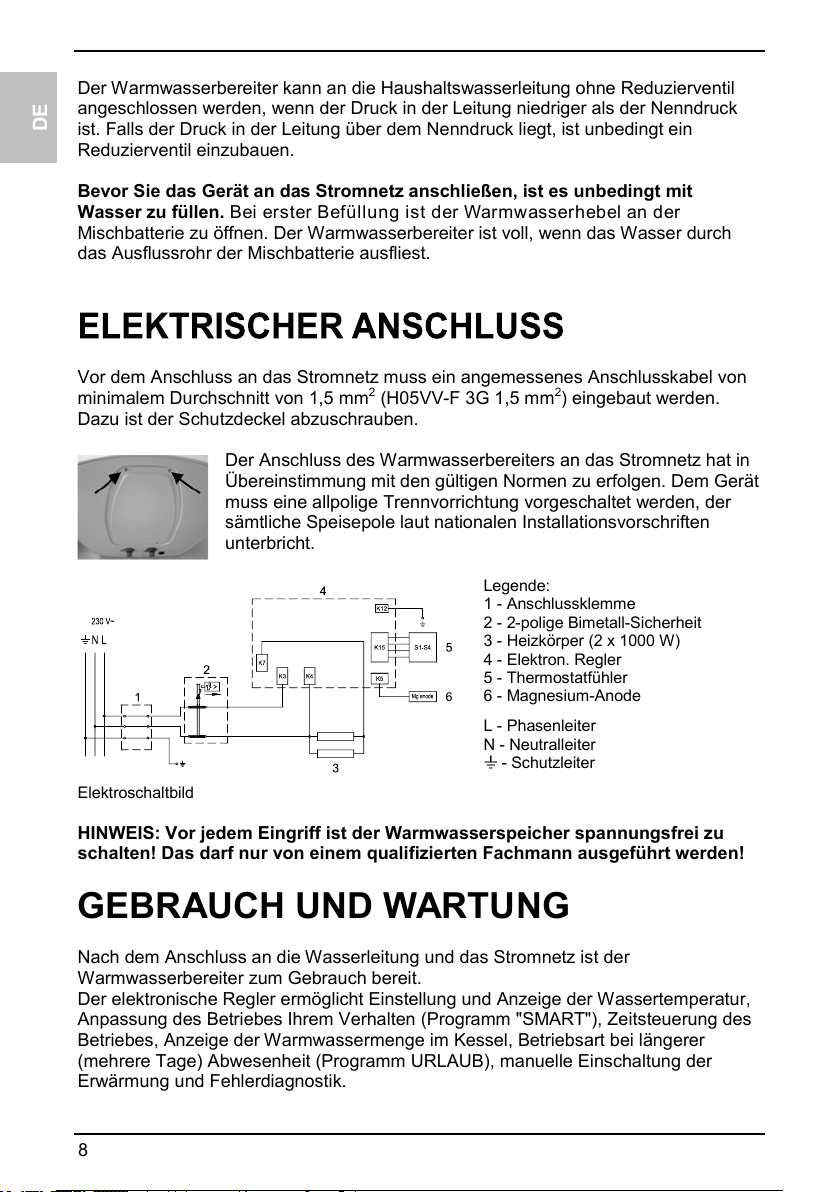

Der Warmwasserbereiter kann an die Haushaltswasserleitung ohne Reduzierventil
angeschlossen werden, wenn der Druck in der Leitung niedriger als der Nenndruck
ist. Falls der Druck in der Leitung über dem Nenndruck liegt, ist unbedingt ein
Reduzierventil einzubauen.
Bevor Sie das Gerät an das Stromnetz anschließen, ist es unbedingt mit
Wasser zu füllen. Bei erster Befüllung ist der Warmwasserhebel an der
Mischbatterie zu öffnen. Der Warmwasserbereiter ist voll, wenn das Wasser durch
das Ausflussrohr der Mischbatterie ausfliest.
Vor dem Anschluss an das Stromnetz muss ein angemessenes Anschlusskabel von
minimalem Durchschnitt von 1,5 mm2 (H05VV-F 3G 1,5 mm2) eingebaut werden.
Dazu ist der Schutzdeckel abzuschrauben.
Der Anschluss des Warmwasserbereiters an das Stromnetz hat in
Übereinstimmung mit den gültigen Normen zu erfolgen. Dem Gerät
muss eine allpolige Trennvorrichtung vorgeschaltet werden, der
sämtliche Speisepole laut nationalen Installationsvorschriften
unterbricht.
Legende:
1 - Anschlussklemme
2 - 2-polige Bimetall-Sicherheit
3 - Heizkörper (2 x 1000 W)
4 - Elektron. Regler
5 - Thermostatfühler
6 - Magnesium-Anode
L - Phasenleiter
N - Neutralleiter
- Schutzleiter
Elektroschaltbild
HINWEIS: Vor jedem Eingriff ist der Warmwasserspeicher spannungsfrei zu
schalten! Das darf nur von einem qualifizierten Fachmann ausgeführt werden!
GEBRAUCH UND WARTUNG
Nach dem Anschluss an die Wasserleitung und das Stromnetz ist der
Warmwasserbereiter zum Gebrauch bereit.
Der elektronische Regler ermöglicht Einstellung und Anzeige der Wassertemperatur,
Anpassung des Betriebes Ihrem Verhalten (Programm "SMART"), Zeitsteuerung des
Betriebes, Anzeige der Warmwassermenge im Kessel, Betriebsart bei längerer
(mehrere Tage) Abwesenheit (Programm URLAUB), manuelle Einschaltung der
Erwärmung und Fehlerdiagnostik.
9 / 70

9
DE

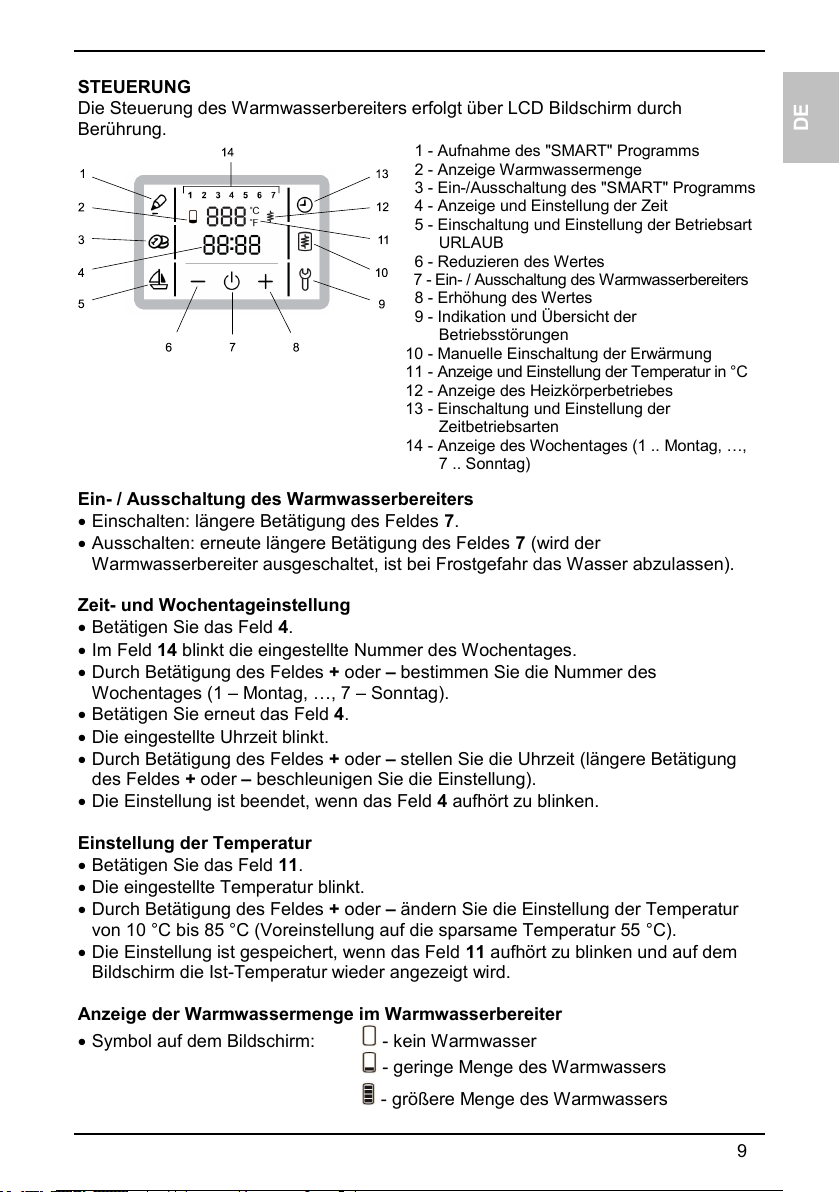

STEUERUNG
Die Steuerung des Warmwasserbereiters erfolgt über LCD Bildschirm durch
Berührung.
1 - Aufnahme des "SMART" Programms
2 - Anzeige Warmwassermenge
3 - Ein-/Ausschaltung des "SMART" Programms
4 - Anzeige und Einstellung der Zeit
5 - Einschaltung und Einstellung der Betriebsart
URLAUB
6 - Reduzieren des Wertes
7 - Ein- / Ausschaltung des Warmwasserbereiters
8 - Erhöhung des Wertes
9 - Indikation und Übersicht der
Betriebsstörungen
10 - Manuelle Einschaltung der Erwärmung
11 - Anzeige und Einstellung der Temperatur in °C
12 - Anzeige des Heizkörperbetriebes
13 - Einschaltung und Einstellung der
Zeitbetriebsarten
14 - Anzeige des Wochentages (1 .. Montag, …,
7 .. Sonntag)
Ein- / Ausschaltung des Warmwasserbereiters
 Einschalten: längere Betätigung des Feldes 7.
 Ausschalten: erneute längere Betätigung des Feldes 7 (wird der
Warmwasserbereiter ausgeschaltet, ist bei Frostgefahr das Wasser abzulassen).
Zeit- und Wochentageinstellung
 Betätigen Sie das Feld 4.
 Im Feld 14 blinkt die eingestellte Nummer des Wochentages.
 Durch Betätigung des Feldes + oder – bestimmen Sie die Nummer des
Wochentages (1 – Montag, …, 7 – Sonntag).
 Betätigen Sie erneut das Feld 4.
 Die eingestellte Uhrzeit blinkt.
 Durch Betätigung des Feldes + oder – stellen Sie die Uhrzeit (längere Betätigung
des Feldes + oder – beschleunigen Sie die Einstellung).
 Die Einstellung ist beendet, wenn das Feld 4 aufhört zu blinken.
Einstellung der Temperatur
 Betätigen Sie das Feld 11.
 Die eingestellte Temperatur blinkt.
 Durch Betätigung des Feldes + oder – ändern Sie die Einstellung der Temperatur
von 10 °C bis 85 °C (Voreinstellung auf die sparsame Temperatur 55 °C).
 Die Einstellung ist gespeichert, wenn das Feld 11 aufhört zu blinken und auf dem
Bildschirm die Ist-Temperatur wieder angezeigt wird.
Anzeige der Warmwassermenge im Warmwasserbereiter
 Symbol auf dem Bildschirm: - kein Warmwasser
- geringe Menge des Warmwassers
- größere Menge des Warmwassers
10 / 70

10
DE
Einstellung der Betriebsart Urlaub
In dieser Betriebsart wird die Zahl der Tage (Maximum 100) mit minimaler
Temperatur (ungefähr 10 °C) eingestellt.
 Betätigen Sie das Feld 5.
 Das Feld 5 fängt an zu blinken. Im Feld 11 blinkt aber der Wert 0.
 Durch Betätigung des Feldes + oder – stellen Sie die Zahl der Urlaubstage.
 Durch erneute Betätigung des Feldes 5 bestätigen Sie die eingestellte Zahl der
Tage (Bestätigen Sie die Zahl der Urlaubstage mit erneuter Berührung des
Feldes 5, sonst geht der Warmwasserbereiter in die normale Betriebsart zurück).
 Wenn Sie den Wert auf 0 stellen und diesen Wert bestätigen, schaltet der
Warmwasserbereiter in die normale Betriebsart um, das Feld 5 leuchtet nicht mehr.
 Betätigen Sie während Betriebsart URLAUB das Feld 5, wird die Zahl der Tage bis
zum Urlaubsende angezeigt.
 Wenn die eingestellte Zahl der Tage erfüllt ist, schaltet der Warmwasserbereiter in
die voreingestellte Betriebsart um, das Feld 5 leuchtet nicht mehr.
Einstellung der Zeitbetriebsarten
In der Zeitbetriebsart wird die Zeit der Ein- und Ausschaltung der Wassererwärmung
eingestellt. Für jede Kombination der Zeitperiode können maximal drei Zeitperioden
eingestellt werden, in denen das Wasser nicht erwärmt wird.
 Längere Betätigung des Feldes 13 (die Felder 14 und 13 beginnen zu blinken).
 Durch Betätigung des Feldes + oder – können Sie zwischen drei Kombinationen
der Zeitbetriebsarten wählen:
- Betriebsart für die ganze Woche (im Feld 14 blinken die Nummern von 1 bis 7),
- Betriebsart für die Zeitperiode von Montag bis Freitag und von Samstag bis
Sonntag (im Feld 14 blinken die Nummern von 1 bis 5 und dann 6 und 7),
- Betriebsart für jeden einzelnen Wochentag (im Feld 14 blinken die einzelnen
Nummern von 1 bis 7. Für einen bestimmten Wochentag betätigen Sie + oder –).
 Für die Einstellung der Zeit betätigen Sie das Feld 4.
 Im Feld 11 wird 1OF angezeigt und das Feld 4 blinkt.
 Durch Betätigung des Feldes + oder – stellen Sie die Uhrzeit für die Ausschaltung
der Wassererwärmung ein.
 Betätigen Sie wieder das Feld 4.
 Im Feld 11 wird 1ON angezeigt und das Feld 4 blinkt.
 Durch Betätigung des Feldes + oder – stellen Sie die Uhrzeit für die Einschaltung
der Wassererwärmung ein.
 Betätigen Sie wieder das Feld 4. Im Feld 11 wird 2OF angezeigt.
 Falls Sie die zweite und dritte Periode nicht einstellen wollen, bestätigen Sie die
Einstellung durch Betätigung des Feldes 13 bzw. warten Sie ab, dass das Feld 4
nicht mehr blinkt und die Einstellung automatisch gespeichert wird.
 Falls Sie die zweite und dritte Periode einstellen wollen, stellen Sie die Starts und
Stopps von Perioden ein und bestätigen Sie die Einstellung nach obigem Verfahren
durch Betätigung des Feldes 13 bzw. warten Sie ab, dass das Feld 4 nicht mehr
blinkt und die Einstellung automatisch gespeichert wird.
 Bei der Einstellung der Betriebsart "für jeden einzelnen Wochentag" bzw. "für den
Zeitraum von Montag bis Freitag und von Samstag bis Sonntag" sind alle 3
Zeitperioden nach oben beschriebenen Verfahren einzustellen.
11 / 70

11
DE
Beispiel für die Einstellung der OFF Periode für den Warmwasserbereiter für
die ganze Woche zwischen 6:00 und 14:00
 Betätigen Sie das Feld 13 für längere Zeit (die Felder 14 und 13 beginnen zu
blinken).
 Im Feld 14 beginnen die Wochentage zu blinken (Nummern von 1 bis 7).
 Für die Zeiteinstellung betätigen Sie das Feld 4.
 Im Feld 11 wird 1OF angezeigt und das Feld 4 blinkt.
 Durch Betätigung des Feldes + oder – stellen Sie die Ausschaltzeit der
Wassererwärmung (1OF) auf 06:00 ein.
 Betätigen Sie erneut das Feld 4.
 Im Feld 11 wird 1ON angezeigt und das Feld 4 blinkt.
 Durch Betätigung des Feldes + oder – stellen Sie die Einschaltzeit der
Wassererwärmung (1ON) auf 14:00.
 Betätigen Sie erneut das Feld 4. Es wird 2OF angezeigt.
 Bestätigen Sie die Einstellung durch Betätigung des Feldes 13 bzw. warten Sie ab,
dass das Feld 4 nicht mehr blinkt und die Einstellung automatisch gespeichert wird.
Funktion der Zeitschaltuhr
 Durch Betätigung des Feldes 13 wird die eingestellte Zeitbetriebsart gestartet.
 Der Warmwasserbereiter erwärmt das Wasser in Perioden On (laut eingestellter
Temperatur), in Perioden Off wird das Wasser aber nicht erwärmt.
Manuelle Einschaltung der Erwärmung
 Durch Betätigung des Feldes 10 erfolgt die Erwärmung des Wassers bis zur
eingestellten Temperatur, unabhängig von der aktuellen Betriebsart.
 Nach beendeter Erwärmung schaltet der Warmwasserbereiter in die voreingestellte
Betriebsart um.
Aufnahme des Benutzersverhaltens - "SMART" Betriebsart
Beim Aufnehmen speichert die Elektronik Ihr Verhalten und das wird bei Erwärmung
des Wassers bei der "SMART" Betriebsart berücksichtigt. Die Aufnahme dauert 7
Tage.
 Durch Betätigung des Feldes 1 aktivieren Sie die Aufnahme Ihres Verhaltens. Das
Feld 1 leuchtet.
 Falls Sie bei der "SMART" Betriebsart das Feld 1 betätigen, wird die Zahl der noch
bis Aufnahmeschluss übrig gebliebenen Tage gezeigt.
 Während Aufnahmezeit können die speziellen Betriebsarten nicht eingeschaltet
werden (Urlaub, manuelle Einschaltung der Erwärmung, Zeitbetriebsart).
 Kommt es bei der Aufnahme zum Stromausfall oder Ausschalten des
Warmwasserbereiters, ist die Aufnahme nicht gültig (Feld 1 blinkt).
 Wenn die Aufnahme beendet, erlischt das Feld 1.
 Die Aufnahme des Verhaltens kann man verlassen, so dass man das Feld 1 länger
gedrückt hält oder der Warmwasserbereiter ausgeschaltet und erneut eingeschaltet
12 / 70

12
DE

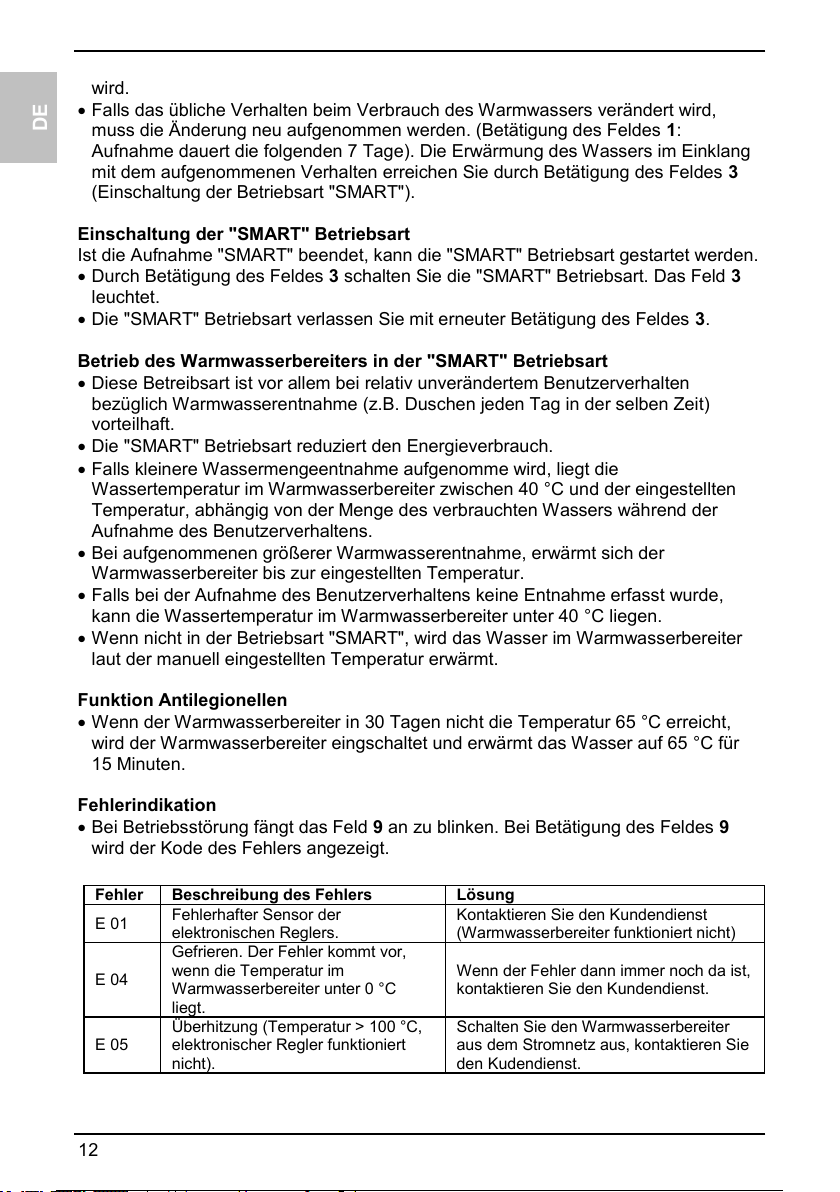

wird.
 Falls das übliche Verhalten beim Verbrauch des Warmwassers verändert wird,
muss die Änderung neu aufgenommen werden. (Betätigung des Feldes 1:
Aufnahme dauert die folgenden 7 Tage). Die Erwärmung des Wassers im Einklang
mit dem aufgenommenen Verhalten erreichen Sie durch Betätigung des Feldes 3
(Einschaltung der Betriebsart "SMART").
Einschaltung der "SMART" Betriebsart
Ist die Aufnahme "SMART" beendet, kann die "SMART" Betriebsart gestartet werden.
 Durch Betätigung des Feldes 3 schalten Sie die "SMART" Betriebsart. Das Feld 3
leuchtet.
 Die "SMART" Betriebsart verlassen Sie mit erneuter Betätigung des Feldes 3.
Betrieb des Warmwasserbereiters in der "SMART" Betriebsart
 Diese Betreibsart ist vor allem bei relativ unverändertem Benutzerverhalten
bezüglich Warmwasserentnahme (z.B. Duschen jeden Tag in der selben Zeit)
vorteilhaft.
 Die "SMART" Betriebsart reduziert den Energieverbrauch.
 Falls kleinere Wassermengeentnahme aufgenomme wird, liegt die
Wassertemperatur im Warmwasserbereiter zwischen 40 °C und der eingestellten
Temperatur, abhängig von der Menge des verbrauchten Wassers während der
Aufnahme des Benutzerverhaltens.
 Bei aufgenommenen größerer Warmwasserentnahme, erwärmt sich der
Warmwasserbereiter bis zur eingestellten Temperatur.
 Falls bei der Aufnahme des Benutzerverhaltens keine Entnahme erfasst wurde,
kann die Wassertemperatur im Warmwasserbereiter unter 40 °C liegen.
 Wenn nicht in der Betriebsart "SMART", wird das Wasser im Warmwasserbereiter
laut der manuell eingestellten Temperatur erwärmt.
Funktion Antilegionellen
 Wenn der Warmwasserbereiter in 30 Tagen nicht die Temperatur 65 °C erreicht,
wird der Warmwasserbereiter eingschaltet und erwärmt das Wasser auf 65 °C für
15 Minuten.
Fehlerindikation
 Bei Betriebsstörung fängt das Feld 9 an zu blinken. Bei Betätigung des Feldes 9
wird der Kode des Fehlers angezeigt.
Fehler Beschreibung des Fehlers Lösung
E 01 Fehlerhafter Sensor der
elektronischen Reglers.
Kontaktieren Sie den Kundendienst
(Warmwasserbereiter funktioniert nicht)
E 04
Gefrieren. Der Fehler kommt vor,
wenn die Temperatur im
Warmwasserbereiter unter 0 °C
liegt.
Wenn der Fehler dann immer noch da ist,
kontaktieren Sie den Kundendienst.
E 05
Überhitzung (Temperatur > 100 °C,
elektronischer Regler funktioniert
nicht).
Schalten Sie den Warmwasserbereiter
aus dem Stromnetz aus, kontaktieren Sie
den Kudendienst.
13 / 70

13
DE
Sollte der Warmwasserbereiter längere Zeit nicht benutzt werden, müssen Sie den
Thermostatknopf auf 10 °C stellen. Bei Stromausfall funktioniert dieser Schutz nicht!
Diese Einstellung verhindert das Gefrieren des gespeicherten Wassers und schützt
das Gerät somit gegen Beschädigungen. Bei ausgeschaltetem Warmwasserspeicher
und vorherrschender Frostgefahr, muss das Gerät vollständig entleert werden. Vor
der Entleerung ist unbedingt die Spannungsversorgung abzuschalten.
Danach kann an einer der angeschlossenen Armaturen das Warmwasserventil
geöffnet werden. Das Wasser wird über den Kaltwassereinlauf oder über das
Sicherheitsventil abgelassen, so dass der Hebel oder die Kappe des
Sicherheitsventils wie bei der Kontrolle auf seine einwandfreie Funktion gedreht wird.
Es ist sinnvoll bei der Montage einen speziellen Reduziernippel (T-Stück) oder ein
Auslassventil zwischen dem Sicherheitsventil und dem Zuflussrohr zu installieren.
Das verbleibende Restwasser im Gerät kann durch Abdrehen des Heizflansches
abgelassen werden.
Die Oberflächen des Warmwasserspeichers können durch Abwischen mit einem
feuchten Lappen und mit einer milden Waschmittellösung gereinigt werden.
Verwenden Sie keine Lösungsmittel oder grobe Reinigungsmittel.
Ein regelmäßiger Service gewährleistet eine einwandfreie Funktion und lange
Lebensdauer des Warmwasserspeichers.
In regelmäßigen Abständen, nicht länger als 36 Monate, ist die korrekte Funktion der
Schutzanode durch einen beauftragten Fachmann zu prüfen, um die Garantie gegen
Durchrostung des Kessels geltend machen zu können. Kalkrückstände sind zu
entfernen. Die Schutzanode kann mit geringem Aufwand durch Messen des
Anodenstromes geprüft werden.
Bei der Erwärmung des Wassers sind Kalkablagerungen im Speicher nicht ganz zu
vermeiden. Diese können durch den Kundendienst entfernt werden. Die Kalkmenge
im Inneren des Warmwasserspeichers hängt von der Wasserqualität und der
Fehler Beschreibung des Fehlers Lösung
E 06 Fehlerhafte Magnesium-Anode.
Kontaktieren Sie den Kundendienst
(Warmwasserbereiter funktioniert
normal).
E 07 Fehlerhafte Sensoren des
Volumens.
Kontaktieren Sie den Kundendienst
(Warmwasserbereiter funktioniert in der
normalen Betriebsart)
E 10 Spannungsausfall bei der Aufnahme
des "SMART" Programms.
Fehler Aufnahme ''SMART''. Schalten Sie
erneut die Aufnahme ein.
E 11
Keine Angaben für das
Funktionieren des "SMART"
Programms.
Schalten Sie die Aufnahme ''SMART'' ein.
E 12 Keine Angaben für das
Funktionieren der Zeitbetriebsart. Stellen Sie die Zeitbetriebsart ein.
E 13 Manuelle Einschaltung der
Erwärmung ist nicht möglich.
Die eingestellte Temperatur im
Warmwasserbereiter ist erreicht.
E 42 Fehler der Funktion Antilegionellen. Durch Betätigung des Feldes 9 wird der
Fehler resetiert.
R0 Löschen des "SMART" Programms.
Falls Sie die Betriebsart ''SMART''
wünschen, schalten Sie die Aufnahme
''SMART' ein. Nach beendeter Aufnahme
kann die Betriebsart ''SMART''
eingeschaltet werden.
14 / 70

14
DE
eingestellten Warmwassertemperatur ab.
Der Kundendienst wird Ihnen nach der Überprüfung des Warmwasserspeichers auf
Grund des festgestellten Zustands das Datum der nächsten Kontrolle empfehlen.
Bitte, versuchen Sie nicht, eventuelle Fehler am Gerät selbst zu beseitigen,
wenden Sie sich lieber an den nächsten bevollmächtigten Kundendienst.
TECHNISCHE CHARAKTERISTIKEN
1) Verordnung der Kommission EU 812/2013; EN 50440
2) EN 50440
3) Angaben über die energetische Wirksamkeit und Energieverbrauch gelten nur bei eingeschalteter Smart
Steuerung.
WIR BEHALTEN UNS DAS RECHT FÜR ÄNDERUNGEN VOR, DIE DIE
FUNKTIONALITÄT DES GERÄTES NICHT BEEINTRÄCHTIGEN.
Die Gebrauchsanweisungen finden Sie auch auf unseren Webseiten
http://www.gorenje.com.
Typ OGB 80 E4 OGB 100 E4 OGB 120 E4 OGB 150 E4
Angegebenes Lastprofil MLLXL
Energieeffizienzklasse 1) BCCC
Warmwasserbereitungs-Energieeffizienz
(ƞwh) 1) [%] 40 40 40 40
Jährlicher Stromverbrauch 1) [kWh] 1257 2458 2479 4001
Täglicher Stromverbrauch 2) [kWh] 6,675 12,448 12,857 20,401
Temperatureinstellung des Thermostats [°C] 60
Wert "smart" 3) 1111
Wöchentlicher Stromverbrauch mit
intelligenter Regelung [kWh] 23,794 47,329 47,829 78,282
Wöchentlicher Stromverbrauch ohne
intelligente Regelung [kWh] 27,949 53,301 55,001 88,899
Volumen [l] 78,0 97,3 118,1 147,1
Mischwassermenge
bei 40 °C V40 2) [l] 116 137 172 225
Nenndruck [МPa
(bar)] 0,6 (6) / 0,9 (9) / 1,0 (10)
Gewicht / voll [kg] 36/116 41/141 46/166 52/202
Korrosionsschutz des Kessels
emailliert / Mg-Schutzanode • / • • / • • / • • / •
Anschlussleistung [W] 2000
Zahhl und Leistung der WB [W] 2 x 1000
Anschlussspannung [V~] 230
Schutzklasse I
Schutzart (Schutzstufe) IP24
Aufwärmezeit
von 10 °C bis 85 °C [h] 3:34 4:27 5:20 6:10
15 / 70

15
EN
WARNINGS
The appliance may be used by children older than 8 years
old, elderly persons and persons with physical, sensory or
mental disabilities or lacking experience and knowledge, if they
are under supervision or taught about safe use of the appliance
and if they are aware of the potential dangers.
Children should not play with the appliance.
Children should not clean or perform maintenance on the
appliance without supervision.
Installation should be carried out in accordance with the
valid regulations and according to the instructions of the
manufacturer and by qualified staff.
In a closed, pressurised system of installation, it is obligatory
to install a safety valve on the inlet pipe with a rated pressure of
0.6 MPa (6 bar), 0.9 MPa (9 bar) or 1.0 MPa (10 bar) (see the
label), which prevents the elevation of pressure in the boiler by
more than 0.1 MPa (1 bar) above the rated pressure.
Water may drip from the outlet opening of the safety valve,
so the outlet opening should be set to atmospheric pressure.
The outlet of the safety valve should be installed facing
downwards and in a non-freezing area.
To ensure proper functioning of the safety valve, the user
should perform regular controls to remove limescale and make
sure the safety valve is not blocked.
Do not install a stop valve between the water heater and the
safety valve, because it will impair the pressure protection of the
heater!
Before connecting it to the power supply, the water heater
must be filled with water!
The heater is equipped with an additional thermal cut-off for
protection in case of failure of the operating thermostat. In this
case, however, the temperature of the water in the heater can
reach up to 130 °C according to the safety standards. During
the water supply installation, the possibility of temperature
overloads should be taken into account.
If the heater is to be disconnected from the power supply,
please drain any water from the heater to prevent freezing.
16 / 70

16
EN

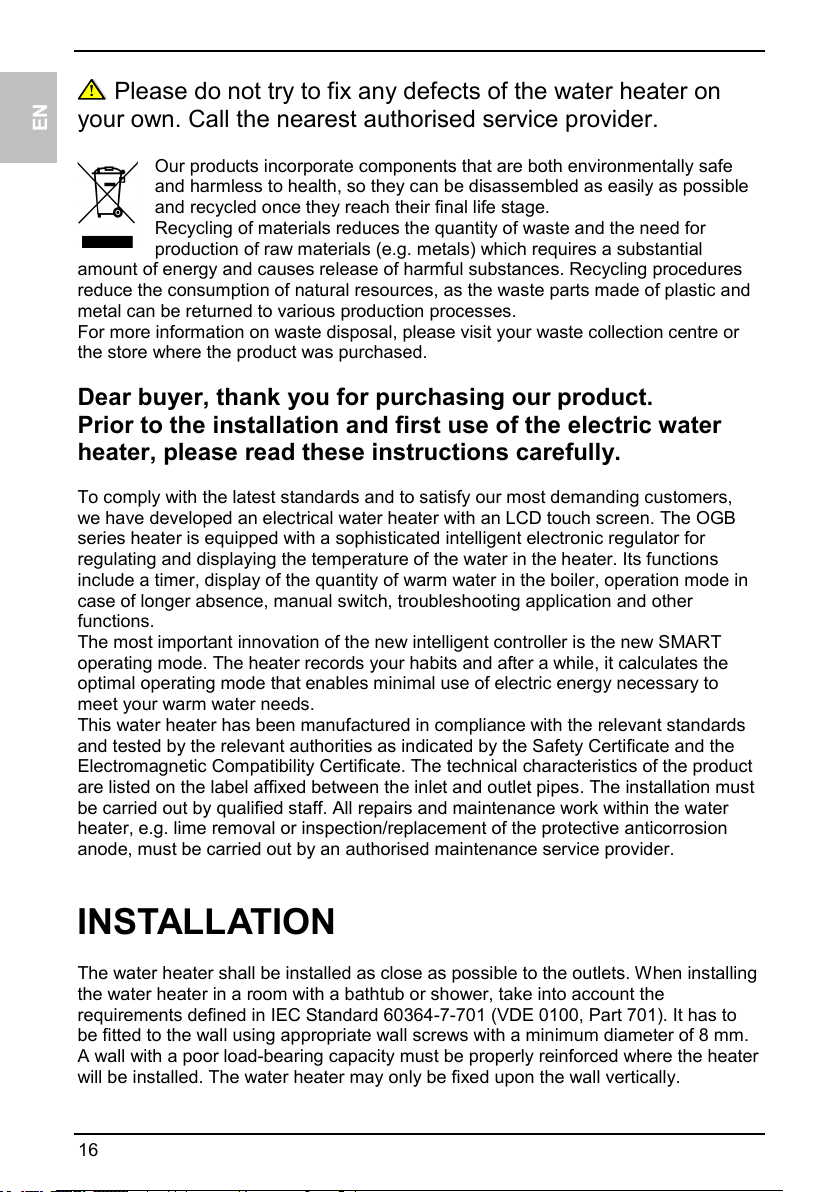

Please do not try to fix any defects of the water heater on
your own. Call the nearest authorised service provider.
Our products incorporate components that are both environmentally safe
and harmless to health, so they can be disassembled as easily as possible
and recycled once they reach their final life stage.
Recycling of materials reduces the quantity of waste and the need for
production of raw materials (e.g. metals) which requires a substantial
amount of energy and causes release of harmful substances. Recycling procedures
reduce the consumption of natural resources, as the waste parts made of plastic and
metal can be returned to various production processes.
For more information on waste disposal, please visit your waste collection centre or
the store where the product was purchased.
Dear buyer, thank you for purchasing our product.
Prior to the installation and first use of the electric water
heater, please read these instructions carefully.
To comply with the latest standards and to satisfy our most demanding customers,
we have developed an electrical water heater with an LCD touch screen. The OGB
series heater is equipped with a sophisticated intelligent electronic regulator for
regulating and displaying the temperature of the water in the heater. Its functions
include a timer, display of the quantity of warm water in the boiler, operation mode in
case of longer absence, manual switch, troubleshooting application and other
functions.
The most important innovation of the new intelligent controller is the new SMART
operating mode. The heater records your habits and after a while, it calculates the
optimal operating mode that enables minimal use of electric energy necessary to
meet your warm water needs.
This water heater has been manufactured in compliance with the relevant standards
and tested by the relevant authorities as indicated by the Safety Certificate and the
Electromagnetic Compatibility Certificate. The technical characteristics of the product
are listed on the label affixed between the inlet and outlet pipes. The installation must
be carried out by qualified staff. All repairs and maintenance work within the water
heater, e.g. lime removal or inspection/replacement of the protective anticorrosion
anode, must be carried out by an authorised maintenance service provider.
INSTALLATION
The water heater shall be installed as close as possible to the outlets. When installing
the water heater in a room with a bathtub or shower, take into account the
requirements defined in IEC Standard 60364-7-701 (VDE 0100, Part 701). It has to
be fitted to the wall using appropriate wall screws with a minimum diameter of 8 mm.
A wall with a poor load-bearing capacity must be properly reinforced where the heater
will be installed. The water heater may only be fixed upon the wall vertically.
17 / 70

17
EN

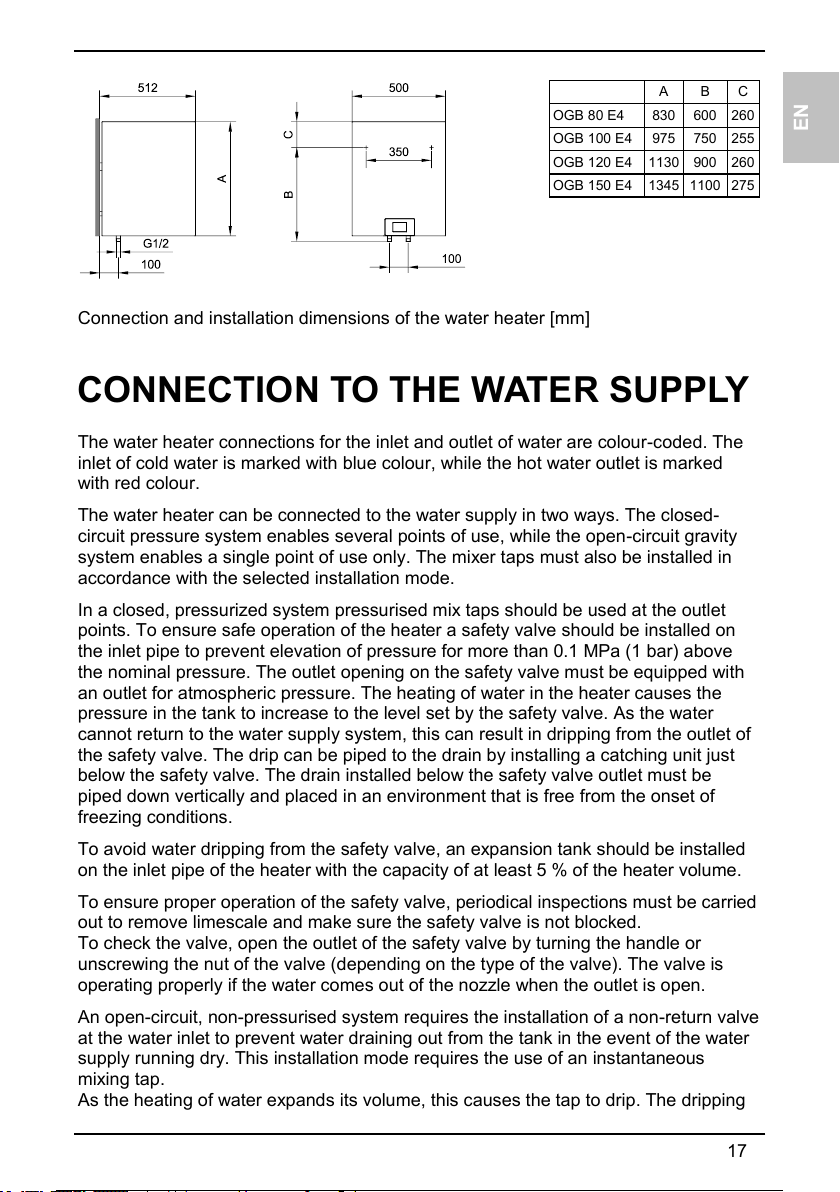

Connection and installation dimensions of the water heater [mm]
CONNECTION TO THE WATER SUPPLY
The water heater connections for the inlet and outlet of water are colour-coded. The
inlet of cold water is marked with blue colour, while the hot water outlet is marked
with red colour.
The water heater can be connected to the water supply in two ways. The closed-
circuit pressure system enables several points of use, while the open-circuit gravity
system enables a single point of use only. The mixer taps must also be installed in
accordance with the selected installation mode.
In a closed, pressurized system pressurised mix taps should be used at the outlet
points. To ensure safe operation of the heater a safety valve should be installed on
the inlet pipe to prevent elevation of pressure for more than 0.1 MPa (1 bar) above
the nominal pressure. The outlet opening on the safety valve must be equipped with
an outlet for atmospheric pressure. The heating of water in the heater causes the
pressure in the tank to increase to the level set by the safety valve. As the water
cannot return to the water supply system, this can result in dripping from the outlet of
the safety valve. The drip can be piped to the drain by installing a catching unit just
below the safety valve. The drain installed below the safety valve outlet must be
piped down vertically and placed in an environment that is free from the onset of
freezing conditions.
To avoid water dripping from the safety valve, an expansion tank should be installed
on the inlet pipe of the heater with the capacity of at least 5 % of the heater volume.
To ensure proper operation of the safety valve, periodical inspections must be carried
out to remove limescale and make sure the safety valve is not blocked.
To check the valve, open the outlet of the safety valve by turning the handle or
unscrewing the nut of the valve (depending on the type of the valve). The valve is
operating properly if the water comes out of the nozzle when the outlet is open.
An open-circuit, non-pressurised system requires the installation of a non-return valve
at the water inlet to prevent water draining out from the tank in the event of the water
supply running dry. This installation mode requires the use of an instantaneous
mixing tap.
As the heating of water expands its volume, this causes the tap to drip. The dripping
ABC
OGB 80 E4 830 600 260
OGB 100 E4 975 750 255
OGB 120 E4 1130 900 260
OGB 150 E4 1345 1100 275
18 / 70

18
EN
cannot be stopped by tightening it further; on the contrary, the tightening can only
damage the tap.
Closed (pressure) system Open (non-pressure) system
No closing valve may be built-in between the water heater and return safety
valve, because with it the pressure protection would be impeded!
The heater can be connected to the domestic water supply network without a
pressure-reducing valve if the pressure in the network is lower than the nominal
pressure. If the pressure in the network exceeds the nominal pressure, a pressure-
reducing valve must be installed.
Before connecting it to the power supply, the water heater must be filled with
water. When filling the heater for the first time, the tap for the hot water on the
mixing tap must be opened. When the heater is filled with water, the water starts to
run through the outlet pipe of the mixing tap.
Before connecting to the power supply network, install a power supply cord in the
water heater, with a min. diameter of 1.5 mm2 (H05VV-F 3G 1.5 mm2). To do this, the
protective plate must be removed from the water heater.
Connecting the heater to the power supply network must take
place in accordance with the standards for electric appliances. To
comply with the national installation regulations, an all poles
disconnect switch must be installed between the water heater and
the power supply network.
Legend:
1 - Pressure mixer taps
2 - Expansion tank
3 - Safety valve
a - Test valve
b - Non-return valve
4 - Funnel with outlet connection
5 - Checking fitting
6 - Pressure reduction valve
7 - Closing valve
8 - Non-return valve
9 - Low pressure mixer tap
H - Cold water
T - Hot water
19 / 70

19
EN
Legend:
1 - Connection terminal
2 - Thermal cut-out
3 - Electric heating element (2 x 1000 W)
4 - Electronic regulator
5 - Thermostat sensor
6 - Magnesium anode
L - Live conductor
N - Neutral conductor
- Earthing conductor
Electric installation
CAUTION: Before any intervention into the interior of the water heater,
disconnect it from the power supply network! This intervention may only be
performed by a trained professional!
OPERATION AND MAINTENANCE
After connecting to the water and power supply, the heater is ready for use. The
heater is equipped with an electronic regulator that enables the setting and display of
the temperature of water, adjustment of the heater’s operation to your habits (SMART
programme), timer, display of the quantity of warm water in the boiler, operation
mode in case of longer absence (VACATION programme), manual switch and
troubleshooting application.
OPERATION
The water heater can be operated using an LCD touch screen.
1 - SMART programme recording
2 - Warm water quantity display
3 - SMART programme activation/deactivation
4 - Time setup and display
5 - Start and setup of the VACATION
programme
6 - Reducing the value
7 - Start/stop heater
8 - Increasing the value
9 - Indication and overview of errors
10 - Manual switch for heating
11 - Display and setup of temperature in °C
12 - Indicator of the heating element operation
13 - TIMER start and setup
14 - Day of the week
(1 .. Monday, …, 7 .. Sunday)
Start/stop heater
 To start the water heater hold field no. 7 for a while.
 By holding field no. 7 again, the heater is stopped (if you are disconnecting the
heater for a longer period of time, drain out all the water to prevent it from freezing).
20 / 70
