Gorenje GBU 50 EDD/V9 User manual

GBU 50-200 EDD/V9

2

3
Instructions for Use 16
Руководство по зксплуатации 10
Інструкція з експлуатації 4

4
Шановний покупець, дякуємо, що Ви обрали наш продукт.
БУДЬ ЛАСКА, ПРОЧИТАЙТЕ УВАЖНО ЦЮ ІНСТРУКЦІЮ ПЕРЕД ВСТАНОВЛЕННЯМ
ТА ПЕРШИМ ВИКОРИСТАННЯМ ПРИЛАДУ.
ПРИЛАД НЕ ПРИЗНАЧЕНИЙ ДЛЯ КОРИСТУВАННЯ ЛЮДЬМИ (ВКЛЮЧАЮЧИ
ДІТЕЙ) З ОБМЕЖЕНИМИ ФІЗИЧНИМИ, СЕНСОРНИМИ АБО ПСИХІЧНИМИ
МОЖЛИВОСТЯМИ, АБО БЕЗ ДОСВІДУ І ЗНАНЬ, ЯКЩО ВОНИ НЕ ЗНАХОДЯТЬСЯ
ПІД НАГЛЯДОМ ВІДПОВІДАЛЬНОЇ ЗА ЇХНЮ БЕЗПЕКУ ОСОБИ.
ДІТИ ПОВИННІ ЗНАХОДИТИСЬ ПІД НАГЛЯДОМ, ЩОБ УНИКНУТИ КОНТАКТУ З
ПРИЛАДОМ
Роботи, пов’язані з ремонтом, усуненням нальоту, перевіркою або заміною магнієвого
аноду, має право виконувати тільки спеціаліст авторизованого сервісного центру.
МОНТАЖ
Водонагрівача має бути побудовано в якомога ближче до виходів. При встановленні
водонагрівача у кімнаті з ванною або душем, брати до уваги вимоги, встановлені
в стандарту IEC 60364-7-701 (VDE 0100, частина 701). Водонагрівач необхідно
встановлювати якомога ближче до точок споживання води. До стіни прилад слід
кріпити за допомогою відповідних кріпильних болтів з мінімальним діаметром 8 мм.
Тонкі стіни необхідно відповідно підсилювати у місці кріплення водонагрівача. Завдяки
універсальній конструкції водонагрівач можна кріпити або вертикально до стіни, або ж
горизонтально до стіни (вихідні труби повинні бути ліворуч). У випадку вертикального
монтажу, ми рекомендуємо, щоб відстань між водонагрівачем і стеля досить великий,
щоб дозволити простій заміні анода Mg (див. аспекту G в інсталяційний креслення), з
тим щоб уникнути непотрібного демонтажу нагрівача під час обслуговування втручання.
МОНТАЖНІ РОЗМІРИ
GBU 50
EDD/V9
GBU 80
EDD/V9
GBU 100
EDD/V9
GBU 120
EDD/V9
GBU 150
EDD/V9
GBU 200
EDD/V9
A 583 803 948 1103 1318 1510
B 365 565 715 865 1065 1050
C 175 205 200 205 220 430
D 145 345 495 645 845 800
G 130 180 260 260 260 260

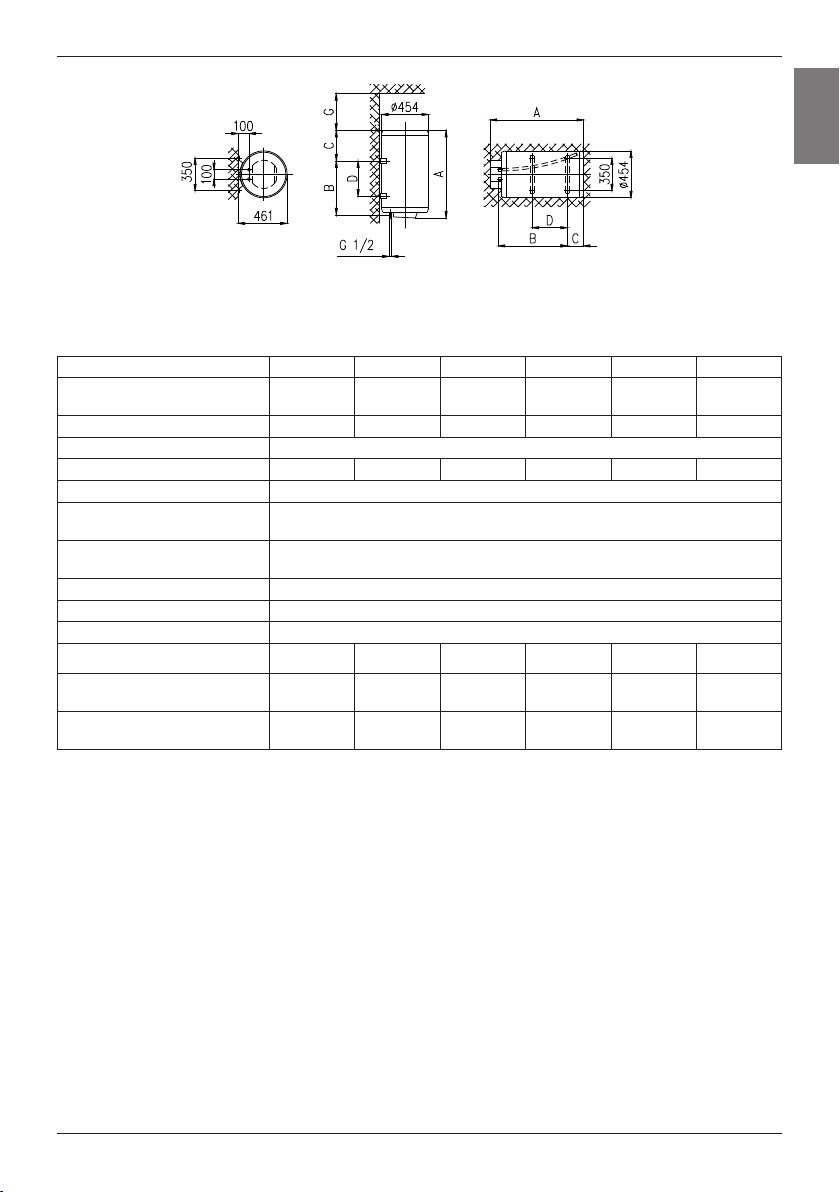

Підключення та настановні розміри водонагрівача [mm]
UA

5
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тип GB 50 GB 80 GB 100 GB 120 GB 150 GB 200
Модель GBU 50
EDD/V9
GBU 80
EDD/V9
GBU 100
EDD/V9
GBU 120
EDD/V9
GBU 150
EDD/V9
GBU 200
EDD/V9
Об’єм (л) 50 80 100 120 150 200
Номінальний тиск (МПа) 0,9
Вага/з водою (кг) 24/74 30/110 34/134 38/158 41/194 66/266
Антикорозійний захист бака Емальований бак/магнієвий анод
Потужність електричного нагрівача
(Вт) 1000/2000
Кількість та потужність нагрівальних
елементів (Вт) 2x1000
Напруга (В~) 230
Клас захисту I
Ступінь захисту IP 25
Час нагріву до 75оС(1) (год.) 155 305 355 435 545 740
Кількість змішаної води при 40 оС (л) 96/80 151/130 199/174 238/210 296/260 394/350
Споживання електроенергії (2)
(кВт год./24 год.) 1,0/1,13 1,20/1,40 1,33/1,46 1,55/1,70 1,64/1,75 2,10/2,35
1) Час нагріву цілого об’єму водонагрівача за допомогою внутрішнього електричного нагрівача при
температурі вхідної води 15 оС.
2) Споживання електроенергії для досягнення стабільної температури води у водонагрівачеві 65оС при
температурі оточуючого середовища 20 оС, вимірювання здійснені відповідно до стандарту EN 60379.
ПІДКЛЮЧЕННЯ ДО ВОДОПРОВІДНОЇ МЕРЕЖІ
На трубах водонагрівача кольором позначені вхід і вихід води. Постачанню холодної
води відповідає синій колір, вихoду гарячої – червоний. З міркувань безпеки вхідну трубу
необхідно обладнати запобіжним клапаном, який запобігає перевищенню номінального
тиску в баці більше, ніж 0.1 МПа. Підігрів води у водонагрівачі спричиняє підвищення
тиску в баці до рівня, обмеженого запобіжним клапаном. Вода не може повертатися у
водопровідну систему, тому результатом цього може бути крапання на виході даного
клапана. Цю воду можна спрямувати у каналізаційну мережу, під’єднавши дренажну
трубку до запобіжного клапану. Дана трубка повинна бути встановлена вертикально
і не піддаватись впливу низьких температур. У випадку, якщо існуюча система
трубопроводу не дозволяє відводити воду, яка крапає, в каналізацію, можна встановити
3-літровий розширювальний контейнер на вхідну трубку водонагрівача. Через кожні 14
днів необхідно переконатися, що зворотний-запобіжний клапан функціонує належним
чином. Для перевірки необхідно відкрити його вихід, повернувши важіль або гайку
клапану (залежно від його типу). Клапан функціонує нормально, якщо вода тече з
вихідного отвору, коли вихід відкритий.
Між водонагрівачем і незворотним-запобіжним клапаном, неможна додатково
встановлювати незворотний клапан, тому що це блокуватиме роботу запобіжного
клапана.
Водонагрівач можна підключати до водопровідної мережі в будинку без редукційного
клапана, якщо тиск в мережі нижчий за 0.8 МПа. Перед електричним під’єднанням
водонагрівач необхідно наповнити водою. При першому наповненні відкрийте кран
UA

6
гарячої води на змішувачі. Коли прилад наповнений, зі змішувача починає литися вода.

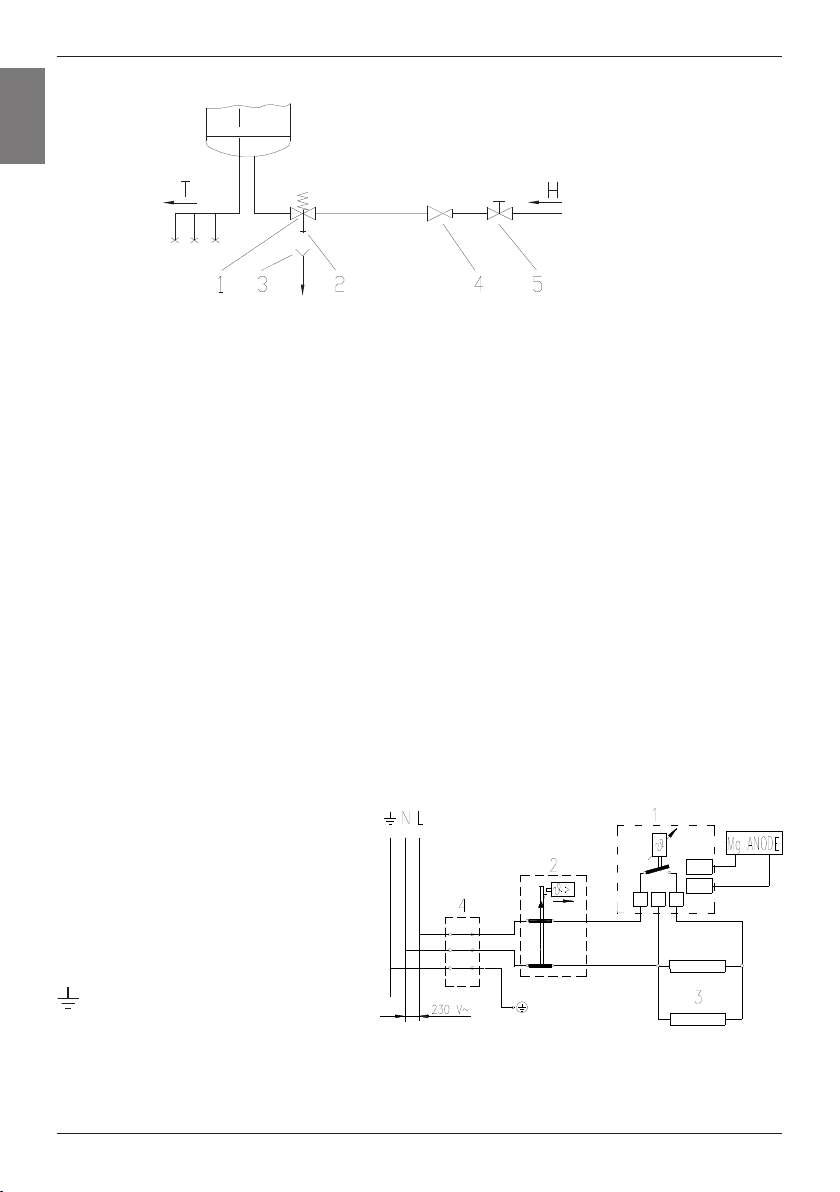

Схема підключення водонагрівача до водопровідної системи
Опис:
1 – Незворотний–запобіжний клапан
2 – Тестовий патрубок
3 – Дренажна трубка
4 – Редукційний клапан
5 – Вентиль
H – Холодна вода
T – Гаряча вода
ПІД’ЄДНАННЯ ВОДОНАГРІВАЧА ДО ЕЛЕКТРОМЕРЕЖІ
Перед підключенням до електромережі необхідно під`єднати до водонагрівача
електричний кабель діаметром не меньше ніж 1,5мм2, для чого слід зняти захисну
кришку. Електропроводка, що під`єднуется до водонагрівача повинна бути обладнана
двополюсним перемикачем.
ПОПЕРЕДЖЕННЯ: Перед будь-яким ремонтом або обслуговуванням приладу
його необхідно повністю відключити від енергопостачання!
Опис:
1 – Електронний термостат
2 – Біполярний термальний запобіжник
3 – Нагрівальний елемент 1000Вт
4 – З’єднувальний зажим
L - Фазовий провідник
N – Нейтральний провідник
- Захисний провідник (заземлення)
N HL
MG
GND
UA

7
КОРИСТУВАННЯ ТА ОБСЛУГОВУВАННЯ
Водонагрівач обладнаний електронним регулятором, що дозволяє вручну регулювати
температуру від 35ºC до 75ºC з точністю до 1°C, обирати економічний режим роботи та
встановлювати температуру для уникнення перемерзання.
Підтримувати температуру води в баці з точністю до 1°C.
УПРАВЛІННЯ
Дисплей показує реальну температуру води у водонагрівачі.
Кнопка на панелі управління призначена для вмикання нагрівача та вибору
температурного режиму.
Водонагрівач вмикається та вимикається, якщо тиснути клавішу протягом 2-х секунд.
Продовжуйте тиснути клавішу та оберіть один з трьох режимів роботи:
- захист проти замерзання (попередньо установлена температура води 7ºC)
- економічний режим роботи (попередньо установлена температура 55ºC)
- установка необхідної температури вручну від 35ºC до 75ºC, (зростання на
1ºC)
Захист проти замерзання:
- За допомогою клавіші оберіть режим роботи (жовта контрольна лампа під
світиться)
- Регулятор встановлено на 7ºC – це вказано на дисплеї
Економний режим роботи:
Ми рекомендуємо застосовувати режим «Е»(економ).; відкладення накипу та теплові
втрати при температурі води 55°C, значно менші, ніж при максимальній температурі.
- За допомогою клавіші оберіть економний режим роботи (жовта контрольна
лампа під світиться)
- Регулятор встановлено на 55ºC – це вказано на дисплеї
UA

8
Встановлення температури вручну:
- За допомогою клавіші оберіть режим роботи (жовта контрольна лампа під
світиться).
- Дисплей завжди демонструє останню установку температури води; за винятком
першого користування приладом, коли демонструється температура 35ºC, що була
попередньо встановлена на заводі.
- За допомогою клавіші або оберіть нову температуру. Якщо тиснути
на клавішу температура буде підвищуватися або зменшуватися на 1ºC. Якщо
безперервно тиснути на клавішу, процес прискориться.
- Після того, як бажана температура встановлена, дисплей блимає протягом 3 секунд,
а потім знову демонструє реальну температуру.
- У разі переривання енергопостачання, прилад продовжить роботу з установки, яка
була задана до моменту вимкнення електроенергії.
ІНДИКАЦІЯ:
• Контрольні лампи діагностики:
- Робота нагрівального елементу : Зелена контрольна лампа:
- нагрівальний елемент увімкнено – лампа світиться
- нагрівальний елемент вимкнено – лампа не світиться
- Mg анод : Червона контрольна лампа:
- лампа не світиться – анод активний
- лампа світиться – анод зношений
Попередження! Коли водонагрівачем не користуються протягом тривалого часу,
сигнальна лампа може надавати повідомлення, що магнієвий анод зношений,
не дивлячись на те, що магнієвий анод усе ще активний. У цьому разі відкрийте
кран гарячої води (у водонагрівач поступатиме свіжа вода). Якщо сигнальна лампа
згасне, водонагрівач працює цілком нормально. Якщо ні – зверніться до найближчого
сервісного центру.
• Робота водонагрівача:
Жовті контрольні лампи світяться у наступних режимах:
- захист від замерзання
- економний нагрів води
- Встановлення температури вручну
• LED дисплей:
- Індикація температури води у нагрівачі: від 0ºC дo 75ºC
- Під час установки демонструє обрану температуру: (від 0ºC
до 75ºC)
- Індикація несправностей:
- поява E1 – несправність сенсору електронного
регулятора (нагрівальний елемент не працює)
UA

9
- поява E2 - несправність сенсору термометра
(водонагрівач працює)
- поява E3 - несправність обох сенсорів (водонагрівач не
працює)
- поява E4 – низька температура, замерзання (водонагрівач
не працює)
- поява E5 – перегрівання (температура > 100ºC) –
(несправність електронного регулятора)
Коли водонагрівачем не користуються протягом тривалого часу, його
треба захистити від замерзання, установивши температуру на . Не
відключайте його від електромережі. Таким чином, водонагрівач зберігатиме
приблизну температуру води 7°C. Якщо Ви вирішили відключити прилад
від електромережі, з водонагрівача необхідно повністю злити воду через
небезпеку від перемерзання
Регулярне проведення профілактичних робіт забезпечить триваліший строк
служби приладу.
Як злити воду з водонагрівача:
Вода зливається з водонагрівача через трубу для притоку води. Для цього ми
радимо Вам вмонтувати випускний вентиль або Т-елемент між запобіжним
вентилем і трубкою для притоку. Ви також можете злити воду через зливний
отвір на запобіжному клапані: треба поставити рукоятку, тобто рухому голівку
вентиля у відповідне положення, як при тестуванні вентиля. Перед зливанням
води переконайтеся, що водонагрівач відключений від електромережі, після
цього відкрийте кран теплої води на змішувачі. Після зливання води через
трубку для притоку у водонагрівачі залишиться невелика кількість води.
Залишки води треба злити, знявши фланець через отвір фланця водонагрівача.
ДОГЛЯД
Зовнішні деталі водонагрівача треба чистити слабким розчином миючого засобу. Не
користуйтеся засобами, що містять розчинники та абразивні компоненти.
Регулярне профілактичне обслуговування забезпечить бездоганну та довготривалу
роботу водонагрівача.
В жодному разі не намагайтеся здійснювати будь-які спроби ремонту приладу
самотужки, зверніться до найближчого авторизованого сервісного центру.
UA

10
Уважаемый покупатель, благодарим Вас за покупку нашего изделия.
ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.
УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ЛЮДЬМИ
(ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ
ПСИХИЧЕСКИМИ ВОЗМОЖНОСТЯМИ ИЛИ БЕЗ ОПЫТА И ЗНАНИЙ, ЕСЛИ ОНИ НЕ
ПОД НАБЛЮДЕНИЕМ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.
ДЕТИ ДОЛЖНЫ БЫТЬ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ НЕ ИГРАТЬ С УСТРОЙСТВОМ.
Подогреватель изготовлен в соответствии c действующими стандартами и испытан
и имеет также предохранительный сертификат и сертификат o электромагнитной
совместимости.
Основныехарактеристики аппарата указаны в таблице данных, которая находится
между присоединительными шлангами. Подключать его к электросети и водопроводу
может только уполномоченный специалист. Также сервисное обслуживание внутреннего
оборудования, удаление накипи, проверку или замену противокоррозионного
защитного анода может только уполномоченная сервисная служба.
МОНТДЖ
Нагреватель должен быть установлен как можно ближе к местам забора воды. При
монтаже водонагревателя в помещении, где находятся ванна или душ необходимо
обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701).
K стене его прикрепите c помощью настенных винтов минимального номинального
диаметра 8 мм. Стены и пол со слабой грузоподъемностью в местах, где будет висеть
нагреватель, необходимо соответствующе укрепить. Нагреватель можно прикрепить
к стене горизонтально или вертикально вследствие его универсальной конструкции
(соединительные трубы обязательно на левой стороне).
В случае вертикального монтажа, мы рекомендуем, чтобы расстояние между
водонагревателем и потолок достаточно большой, чтобы позволить простой замене
анода Mg (см. аспекта G в установочный чертеж), с тем чтобы избежать ненужного
демонтажа нагревателя во время обслуживания вмешательства.
GBU 50
EDD/V9
GBU 80
EDD/V9
GBU 100
EDD/V9
GBU 120
EDD/V9
GBU 150
EDD/V9
GBU 200
EDD/V9
A 583 803 948 1103 1318 1510
B 365 565 715 865 1065 1050
C 175 205 200 205 220 430
D 145 345 495 645 845 800
G 130 180 260 260 260 260
Подключение и установочные размеры водонагревателя [мм].
RUS

11
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА
Тип GB 50 GB 80 GB 100 GB 120 GB 150 GB 200
Модель GBU 50
EDD/V9
GBU 80
EDD/V9
GBU 100
EDD/V9
GBU 120
EDD/V9
GBU 150
EDD/V9
GBU 200
EDD/V9
Объем (л) 50 80 100 120 150 200
Номинальное давление (МПа) 0,9
Вес/наполненного водой (кг) 24/74 30/110 34/134 38/158 41/194 66/266
Противокоррозионная эмалированный / Mg анод
Мощность электрического наг
ревателя (Вт) 1000/2000
Количество и мощность нагре
вателей (Вт) 2x1000
Присоединительное (В~) 230
Класс защиты I
Степень защиты IP 25
Время нагрева до 75°C1) (год.) 155 305 355 435 545 740
Количество смешанной воды
при 40°C (л) 96/80 151/130 199/174 238/210 296/260 394/350
Потребление электроэнергии2)
(кВт год./24 год.) 1,0/1,13 1,20/1,40 1,33/1,46 1,55/1,70 1,64/1,75 2,10/2,35
1) Время нагрева всего объема водонагревателя c электрическим нагревательным элементом при входящей
температуре холодной воды из водопровода 15°C.
2) Потребление электроэнергии при поддержании постоянной температуры в нагревателе 65°C и при
температуре окружающей среды 20°C, измерения производились по EN 60379.
ПОДКЛЮЧЕНИЕ K ВОДОПРОВОДУ
Подвод или отвод воды обозначены разным м цветом. Синий-холодная вода, красный
горячая. Нагреватель может подключаться к водопроводу двумя способами. Закрытая
накопительная система подключения обеспечивает забор воды в нескольких местах, a
открытая проточная система - только в одном месте. Вам необходим соответствующий
смеситель в зависимости от выбранной системы подключения.
B открытой проточной системе необходимо перед нагревателем установить
противовозвратный клапан, который предотвратит утечку воды из котла в случае,
если в водопроводе не будет воды. При такой системе подключения необходимо
использовать проточный смеситель. B нагревателе увеличивается объем воды изза
нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться
RUS

12
перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет
повреждение смесителя.
B закрытой накопительной системе подключения в местах забора воды необходимо
использовать накопительные смесители. На подводную трубу из-за безопасности
работы необходимо обязательно встроить предохранительный вентиль или
предохранительную группу, предупреждающую повышение давления на больше чем
0,1 МПа номинального. Выпускное отверстие на предохранительном клапане должно
обязательно иметь выход к атмосферному давлению.
При нагревании давление воды в котле повышается до уровня, который установлен
в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода
может капать из отточного отверстия предохранительного клапана. Эту воду вы
можете направить в сток c помощью специальной насадки, которую нужно установить
под предохранительным клапаном. Выпускная труба, находящаяся под выпуском
предохранительного вентиля, должна быть помещена в направлении прямо вниз и в
незамороживающей среде.
B случае, если невозможно вследствие несоответствующего монтажа воду, которая
капает, провести из возвратного предохранительного клапана в отток, вы можете
избечь капания воды c вмонтированием расширительного сосуда объёма 3 л на
впускной трубе водонагревателя.
Для правильной работы предохранительного клапана должны сами проводить
периодические контроли. При проверке необходимо перемещением ручки или
отвинчиванием гайки клапана (зависимо от типа клапана) открыть вы пуск воды из
возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь
вода, это значит, что клапан работает безупречно.
Опис:
1 - Предохранительный клапан
2 - Испытательный клапан
3 – Воронка с подключением к стоку
4 - Редукционный клапан давления
5 - Запорный клапан
Н - Холодная вода
Т - Горячая вода
ПОДКЛЮЧЕНИЕ K ЭЛЕКТРОСЕТИ
Перед подключением к электросети необходимо в водонагреватель поместить
соединительный шнур минимальным сечением 1,5мм2 (H05VV-F 3G1,5мм2) и нужно
отвинтить защитную крышку.
Подключение нагревателя к электросети должно осуществляться в соответствии со
стандартами для электросетей. Между водонагревателем и проводкой должна быть
встроена установка, обеспечивающая отключение всех полюсов от сети питания в
соответствии с национальными правилами.
RUS

13
Легенда:
1 - Электронный терморегулятор
2 - Биметаллический предохранитель
З - Нагреватель (1000 вт)
4 - Клемма
L - Фазовый проводник
N - Нейтральный проводник
- Защитный проводник
 Электросхема
ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен
от электросети!
Использование и техническое обслуживание
После подключения к водо-и электроснабжению нагреватель воды готов к
использованию.
Нагреватель воды оснащен электронным регулятором, позволяющим установить
температуру воды в котле нагревателя. Возможна ручная установка произвольной
температуруы в диапазоне от 35°C до 75ºC, также установление экономичной
температуры и установление защитной температуры во избежание замерзания воды
в нагревателе.
Электронный регулятор, на дисплее, постоянно отображает текущую температуру
воды в нагревателе.
УПРАВЛЕНИЕ:
Включение или отключение нагревателя осуществляется путем нажатия кнопки
более чем 2s.
При нажатии кнопки программного обеспечения , выбираем между тремя
вариантами:
- выбор защитной температуры во избежание замерзания воды (предварительная
температура воды 7ºС)
N HL
MG
GND
RUS

14
- выбор экономичной температуры (предварительно 55ºC)
- произвольная ручная настройка температуры в диапазоне от 35°C до 75ºC, с
шагом в 1ºC.
Установка защиты от замерзания:
- при помощи кнопки меню мы выбрали способ (горит желтая контрольная
лампочка под),
- таким образом, мы выставили регулятор на температуру 7ºC, как нам показывает
дисплей.
Установка экономичной температуры:
- при помощи кнопки меню мы выбрали способ (горит желтая контрольная
лампочка под )
- таким образом, мы выставили регулятор на температуру 55ºC, как нам показывает
дисплей
Ручная установка темпекратуры:
- при помощи кнопки меню мы выбрали способ (горит желтая контрольная
лампочка под )
- дисплей по-прежнему покажет последнюю выставленную температуру воды, за
исключением первого запуска, когда показывает ранее выставленную температуру
35ºC
- с кнопками или выберем новую желаемую температуру. С нажатием
кнопки температура увеличивается/уменьшается на 1ºC. Удерживая кнопку, ускорим
процесс выставления температуры.
- по окончании процесса выставления желаемой температуры, дисплей мигает три
секунды и возвращается к показанию текущей температуры
- в случаях исчезновения напряжения в сети, аппарат возвратится в состояние, в
котором он находился до исчезновения напряжения
Вкл / Выкл нагревателя:
- прежде чем отключить нагреватель от сети, необходимо вылить из него воду,
учитывая риск замерзания воды
СИГНАЛИЗАЦИЯ:
• с контрольными лампочками:
- работа нагревателя : с контрольной зеленой лампочкой, а именно:
- нагреватель работает – горит контрольная лампочка
- нагреватель не работает – контрольная лампочка не горит
- работа Mg анода : с контрольной красной лампочкой, а именно:
- контрольная лампочка не горит – анод работает
- горит контрольная лампочка - может быть израсходован анод
RUS

15
- работа нагревателя: с контрольной желтой лампочкой, а именно:
- защита против замерзания – горит контрольная лампочка или
- экономичная температура – горит контрольная лампочка или
- ручная установка – горит контрольная лампочка
• со светодиодным дисплеем:
- температура воды в нагревателе: от 0ºC до 75ºC
- после установки показание выставленной температуры: блики от
0ºC до 75ºC
- индикация ошибок:
- Рисунок E1 - отказ датчика в электронном регуляторе (котел не
работает)
- Рисунок E2 - отказ датчика в термометре ( котел работает)
- Рисунок E3 - отказ обоих датчиков ( котел не работает)
- Рисунок E4 – низкая температура замерзания (котел не работает)
- Рисунок E5 – перегрев ( температура > 100ºC) – (отказ
электронного регулятора)
Если Вы долгое время не собираетесь пользоваться водонагревателем, отключите его
из электросети, а также необходимо слить из него воду во избежание замерзания.
Вода вытекает из водонагревателя через впускную трубу водонагревателя. Поэтому
рекомендуется поместить при монтаже между предохранительным клапаном
и впускной трубой водонагревателя особый тройник или выпускной клапан.
Водонагреватель можно опорожнить также непосредственно через предохранительный
клапан поворотом ручки или вращающейся головки клапана в такое положение, какое
необходимо при контроле работы. Перед опорожнением необходимо водонагреватель
отключить от электросети и затем открыть ручку горячей воды на смесительном кране.
После выпуска воды через впускную трубу останется в водонагревателе небольшое
количество воды, которая вытечет после устранения нагревательного фланца через
отверстие нагревательного фланца.
Внешние части водонагревателя чистите слабым раствором стирального средства.
Не используйте растворителей и агрессивных чистящих средств. Рекомендуем Вам
проводить реryлярный осмотр водонагревателя, так Вы обеспечите его безупречную
работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно
через два года после начала работы. Выполнять его должен уполномоченный
специалист, который проверяет состояние противокоррозионного защитного анода,
и по необходимости очищает известковый налет, накапливающийся на внутренних
поверхностях водонагревателя в зависимости от качества, количества и температуры
использованной воды. В соответствии c состоянием Вашего водонагревателя
сервисная служба после осмотра даст Вам рекомендацию o времени следующего
осмотра. Состояние противокоррозионного защитного анода проверяется визуально.
Замена анода необходима, если при осмотре будет обнаружено, что диаметр анода
сильно уменьшился или он весь использован до стального ядра. Вы сможете получить
гарантийное обслуживание только в случае, если Вы будете реryлярно проверять
защитный анод.
Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, a
обращаться в сервисную службу.
RUS

16
Dear buyer, we thank you for purchase of our product.
PRIOR TO INSTALLATION AND FIRST USE OF THE ELECTRIC WATER HEATER,
PLEASE CAREFULLY READ THESE INSTRUCTIONS.
THIS APPLIANCE IS NOT INTENDED FOR USE BY PERSONS (INCLUDING CHILDREN)
WITH REDUCED PHYSICAL, SENSORY OR MENTAL CAPABILITIES, OR LACK OF
EXPERIENCE AND KNOWLEDGE, UNLESS THEY HAVE BEEN GIVEN SUPERVISION OR
INSTRUCTION CONCERNING USE OF THE APPLIANCE BY PERSON RESPONSIBLE
FOR THEIR SAFETY.
CHILDREN SHOULD BE SUPERVISED TO ENSURE THAT THEY DO NOT PLAY WITH
THE APPLIANCE.
This water heater has been manufactured in compliance with the relevant standards
and tested by the relevant authorities as indicated by the Safety Certicate and the
Electromagnetic Compatibility Certicate. The technical characteristics of the product are
listed on the label afxed between the inlet and outlet pipes. The installation must be carried
out by qualied staff. All repairs and maintenance work within the water heater, e.g. lime
removal or inspection/replacement of the protective anti-corrosion anode, must be carried
out by the authorised service provider.
BUILDING-IN
The water heater shall be built-in as close as possible to the outlets. When installing the
water heater in a room with bathtub or shower, take into account requirements dened
in IEC Standard 60364-7-701 (VDE 0100, Part 701). It has to be tted to the wall using
appropriate rag bolts with minimum diameter of 8 mm. The wall with feeble charging ability
must be on the spot where the water heater shall be hanged suitably reinforced. Due to
universal construction of the water heater it can be xed vertically on the wall or horizontally
on the wall (output pipes must be on the left). In case of vertical mounting, we recommend
that distance between the water heater and the ceiling is large enough to allow simple
replacement of the Mg anode (see dimension G in the Installation Drawing), in order to avoid
unnecessary dismounting of the heater during the servicing intervention.
TECHNICAL PROPERTIES OF THE APPLIANCE
GBU 50
EDD/V9
GBU 80
EDD/V9
GBU 100
EDD/V9
GBU 120
EDD/V9
GBU 150
EDD/V9
GBU 200
EDD/V9
A 583 803 948 1103 1318 1510
B 365 565 715 865 1065 1050
C 175 205 200 205 220 430
D 145 345 495 645 845 800
G 130 180 260 260 260 260
EN

17
Connection and installation dimensions of the water heater [mm]
TECHNICAL PROPERTIES OF THE APPLIANCE
Type GB 50 GB 80 GB 100 GB 120 GB 150 GB 200
Model GBU 50
EDD/V9
GBU 80
EDD/V9
GBU 100
EDD/V9
GBU 120
EDD/V9
GBU 150
EDD/V9
GBU 200
EDD/V9
Volume [ l ] 50 80 100 120 150 200
Rated pressure [ MPa ] 0,9
Weight / Filled with water [ kg ] 24/74 30/110 34/134 38/158 41/194 66/266
Anti-corrosion of tank Enamelled / Mg anode
Connected power [ W ] 1000/2000
Number and power of heating
elements [W] 2x1000
Voltage [ V~ ] 230
Protection class I
Degree of protection IP 25
Heating time to 75 oC 1) [ h ] 155 305 355 435 545 740
Quantity of mixed at 40 oC [ l ] 96/80 151/130 199/174 238/210 296/260 394/350
Energy consumption 2) [kWh/24h] 1,0/1,13 1,20/1,40 1,33/1,46 1,55/1,70 1,64/1,75 2,10/2,35
1) Time for heating of the whole volume of heater with electric immersion heater by entering temperature of cold
water from water supply 15°C.
2) Energy consumption to maintain stable temperature of water in the water heater 65°C at surrounding temperature
20°C, measured according to EN 60379.
CONNECTION TO THE WATER SUPPLY
The water heater connections for the in-owing and out-owing water are colour-coded. The
connection for the supply of cold water is coloured blue, while the hot water outlet is coloured
red.
The water heater may be connected to the water supply in two ways. The closed-circuit
pressure system enables several points of use, while the open-circuit gravity system enables
a single point of use only. The mixer taps must also be purchased in accordance with the
selected installation mode.
The open-circuit gravity system requires the installation of a non-return valve in order to
prevent the water from draining out of the tank in the event of the water supply running dry
or being shut down. This installation mode requires the use of an instantaneous mixer tap.
As the heating of water expands its volume, this causes the tap to drip. The dripping cannot
EN

18
be stopped by tightening it further; on the contrary, the tightening can only damage the tap.
The closed-circuit pressure system requires the use of pressure mixer taps. For safety
reasons the supply pipe must be tted with a return safety valve or alternatively, a valve of
the safety class that prevents the pressure in the tank from exceeding the nominal pressure
by more than 0.1 MPa. The outlet opening on the relief valve must be equipped with an outlet
for atmospheric pressure.
The heating of water in the heater causes the pressure in the tank to increase to the level set
by the safety valve. As the water cannot return to the water supply system, this can result in
the dripping from the outlet of the safety valve. The drip can be piped to the drain by installing
a catching unit just below the safety valve. The drain installed below the safety valve outlet
must be piped down vertically and located in the environment that is free from the onset of
freezing conditions.
In case the existing plumbing does not enable you to pipe the dripping water from the return
safety valve into the drain, you can avoid the dripping by installing a 3-litre expansion tank
on the inlet water pipe of the boiler.
In order to provide correct operation of the relief valve, periodical inspections of the relief
valve must be carried out by the user. To check the valve, you should open the outlet of the
return safety valve by turning the handle or unscrewing the nut of the valve (depending on
the type of the valve). The valve is operating properly if the water comes out of the nozzle
when the outlet is open.
How to connect to water heater water systems
Legend:
1 - Safety valve
2 - Test valve
3 - Non-return valve
4 - Pressure reduction valve
5 - Closing valve
H - Cold water
T - Hot water
Between the water heater and return safety valve no closing valve may be built-in
because with it the function of return safety valve would be impeded.
The water heater may be connected to the water network in the house without reduction
valve if the pressure in the network is lower than 0.5 MPa (5 bar). If the pressure exceeds
0.5 MPa (5 bar), a reduction valve must be installed. Prior to the electric connection the
water heater must obligatorily be lled with water. By rst lling the tap for the hot water upon
the mixing tap must be opened. When the heater is lled with water, the water starts to run
through the outlet pipe of the mixing tap.
CONNECTION OF THE WATER HEATER TO THE ELECTRIC NETWORK
Before connecting to power supply network, install a power supply cord in the water heater,
with a min. diameter of 1,5 mm2 (H05VV-F 3G 1,5 mm2). For it the protection plate must be
EN

19
removed from the water heater.
The connection of water heater to the electric network must be performed according to
standards for electric installation. Install a disconnect switch (separating all poles from the
power supply network) between the water heater and the permanent power connection, in
compliance with the national regulations.
Legend:
1 - Electronic thermostat
2 – Bipolar thermal fuse
3 – Heating element 1000W
4 – Connection terminal
L - Live conductor
N - Neutral conductor
- Earthing conductor
Electric installation
CAUTION: Prior to each reach in the inner of the water heater it must absolutely be
disconnected from the electric network!
OPERATION AND MAINTENANCE
After connecting to water and power supply, the heater is prepared for use.
The water heater features an that enables of water temperature of in water heater tank. The
electronic regulator allows manual adjustment of temperature in range from 35ºC to 75ºC,
settings to cost saving operation mode and temperature adjustment to prevent freezing.
Electronic regulator display shows the current temperature of water in water heater.
OPERATION CONTROL:
The heater is switched on and off by pressing the key for 2s.
N HL
MG
GND
EN

20
Continue pressing the key and select the three operating modes:
- protection against freezing (factory water temperature set to 7ºC)
- cost saving operation (factory set to 55ºC)
- optional manual setting of temperature in the range from 35ºC to 75ºC, (increments of
1ºC)
Protection against freezing:
- Use the key and select the operating mode (yellow control lamp under is on)
- The regulator is set to temperature 7ºC – shown on the display
Cost saving operating mode:
- Use the key and select the operating mode (yellow control lamp under is on)
- The regulator is set to temperature 55ºC – shown on the display
Manual temperature setting:
- Use the key and select the operating mode (yellow control lamp under is on).
- The display always shows the last setting of the water temperature; except on rst turn on
of appliance when factory setting 35ºC is displayed.
- Use the or key to select new temperature. By pressing the key you increase/
decrease the temperature by 1ºC. Holding the key will speed up the process.
- After desired water temperature is set, the display ashes for 3 seconds and then shows
the current temperature again.
- In case of interruptions in power supply, the appliance resumes operating with the settings
adjusted before the interruption.
INDICATION:
• Control lamps:
- Heating element operation
: Green control lamp:
- the heating element is on – the lamp is on
- the heating element is off – the lamp is off
- Mg anode : Red control lamp:
- the lamp is off – anode is active
- the lamp is on – anode may be worn out
Warning! When the water heater is out of use for longer period of time, the signal lamp may
indicate that the Mg anode is worn out in spite of the fact that the Mg anode is still active.
In this case open the hot water tap (fresh water ow into water heater). If the signal lamp
switches off, the water heater operation is not impaired. If not, call the nearest authorized
service provider
EN
