Gorenje TGR 30 SM User manual

TGR 30-120 SM

2
Instructions for Use 3EN
Upute za upotrebu 11
Упaтства за употребa19
Navodila za uporabo 28
Uputstva za upotrebu 36
HR BIH
SR
MK
SL

3
EN
WARNINGS
The appliance may be used by children older than 8 years
old, elderly persons and persons with physical, sensory or
mental disabilities or lacking experience and knowledge, if they
are under supervision or taught about safe use of the appliance
and if they are aware of the potential dangers.
Children should not play with the appliance.
Children should not clean or perform maintenance on the
appliance without supervision.
Installation should be carried out in accordance with the
valid regulations and according to the instructions of the
manufacturer and by qualified staff.
In a closed, pressurised system of installation, it is obligatory
to install a safety valve on the inlet pipe with a rated pressure of
0.6 MPa (6 bar), 0.9 MPa (9 bar) or 1.0 MPa (10 bar) (see the
label), which prevents the elevation of pressure in the boiler by
more than 0.1 MPa (1 bar) above the rated pressure.
Water may drip from the outlet opening of the safety valve,
so the outlet opening should be set to atmospheric pressure.
The outlet of the safety valve should be installed facing
downwards and in a non-freezing area.
To ensure proper functioning of the safety valve, the user
should perform regular controls to remove limescale and make
sure the safety valve is not blocked.
Do not install a stop valve between the water heater and the
safety valve, because it will impair the pressure protection of the
heater!
Before connecting it to the power supply, the water heater
must be filled with water!
The heater is equipped with an additional thermal cut-off for
protection in case of failure of the operating thermostat. In this
case, however, the temperature of the water in the heater can
reach up to 130 °C according to the safety standards. During
the water supply installation, the possibility of temperature
overloads should be taken into account.
If the heater is to be disconnected from the power supply,
please drain any water from the heater to prevent freezing.

4
EN
Please do not try to fix any defects of the water heater on
your own. Call the nearest authorised service provider.
Our products incorporate components that are both environmentally safe
and harmless to health, so they can be disassembled as easily as possible
and recycled once they reach their final life stage.
Recycling of materials reduces the quantity of waste and the need for
production of raw materials (e.g. metals) which requires a substantial
amount of energy and causes release of harmful substances. Recycling procedures
reduce the consumption of natural resources, as the waste parts made of plastic and
metal can be returned to various production processes.
For more information on waste disposal, please visit your waste collection centre or
the store where the product was purchased.
Dear buyer, thank you for purchasing our product.
Prior to the installation and first use of the electric water
heater, please read these instructions carefully.
In accordance with the latest guidelines, we have developed for our more demanding
customers the electric water heater TGR equipped with an intelligent electronic
regulator allowing the setting of the temperature of water in the heater as well as
smart "ECOS" mode of operation. The heater records your habits and after a while, it
calculates the optimal operating mode that enables minimal use of electric energy
necessary to meet your warm water needs.
This water heater has been manufactured in compliance with the relevant standards
and tested by the relevant authorities as indicated by the Safety Certificate and the
Electromagnetic Compatibility Certificate. The technical characteristics of the product
are listed on the label affixed between the inlet and outlet pipes. The installation must
be carried out by qualified staff. All repairs and maintenance work within the water
heater, e.g. lime removal or inspection/replacement of the protective anticorrosion
anode, must be carried out by an authorised maintenance service provider.
INSTALLATION
The water heater shall be installed as close as possible to the outlets. When installing
the water heater in a room with a bathtub or shower, take into account the
requirements defined in IEC Standard 60364-7-701 (VDE 0100, Part 701). It has to
be fitted to the wall using appropriate wall screws with a minimum diameter of 8 mm.
A wall with a poor load-bearing capacity must be properly reinforced where the heater
will be installed. The water heater may only be fixed upon the wall vertically. We
recommend the distance between the water heater and the ceiling is large enough to
allow simple replacement of the Mg anode (see dimension G in the Installation
Drawing), in order to avoid unnecessary dismounting of the heater during the
servicing intervention.

5
EN

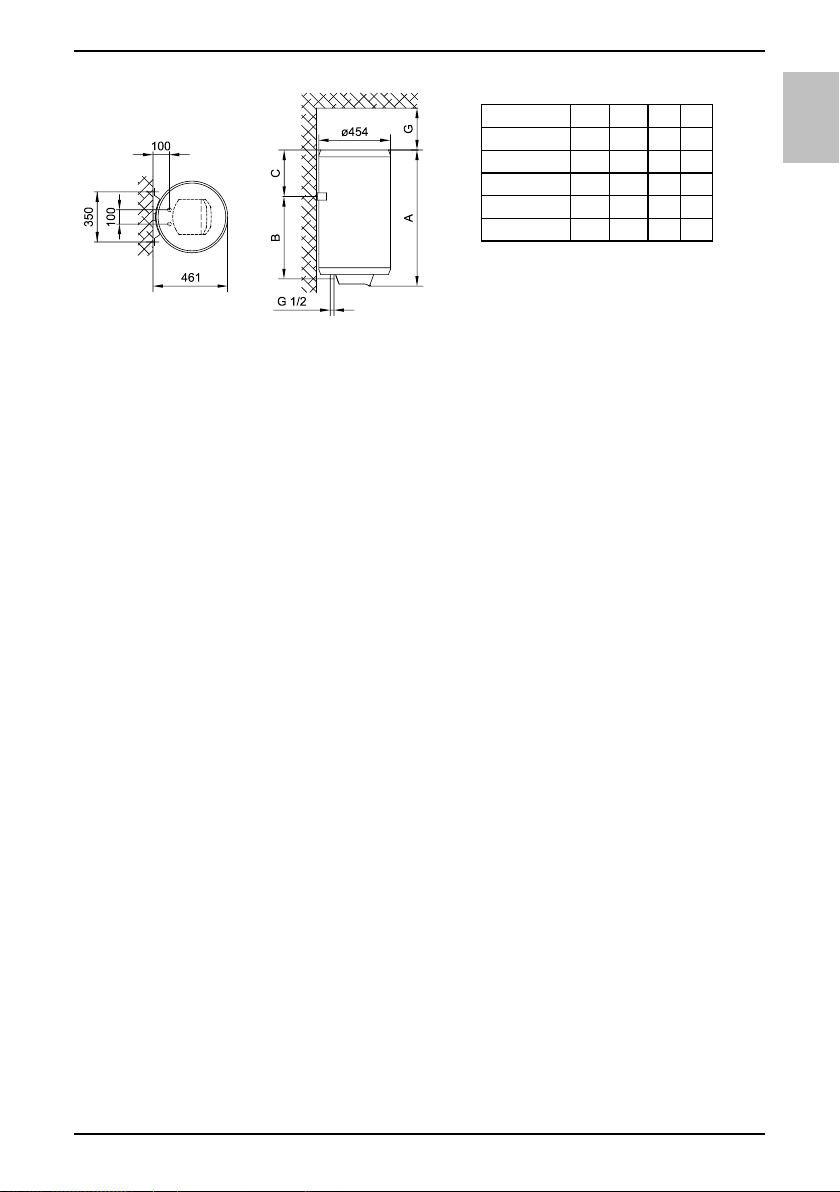

Connection and installation dimensions
of the water heater [mm]
CONNECTION TO THE WATER SUPPLY
The water heater connections for the inlet and outlet of water are colour-coded. The
inlet of cold water is marked with blue colour, while the hot water outlet is marked
with red colour.
The water heater can be connected to the water supply in two ways. The closed-
circuit pressure system enables several points of use, while the open-circuit gravity
system enables a single point of use only. The mixer taps must also be installed in
accordance with the selected installation mode.
The open-circuit gravity system requires the installation of a non-return valve in order
to prevent the water from draining out of the tank in the event of the water supply
running dry or being shut down. This installation mode requires the use of a cross-
flow mixer tap. As the heating of water expands its volume, this causes the tap to
drip. The dripping cannot be stopped by tightening it further; on the contrary, the
tightening can only damage the tap.
The closed-circuit pressure system requires the use of pressure mixer taps. For
safety reasons the supply pipe must be fitted with a safety valve or alternatively, a
valve of the safety class that prevents the pressure in the tank from exceeding the
nominal pressure by more than 0.1 MPa (1 bar). The outlet opening on the relief
valve must be equipped with an outlet for atmospheric pressure.
The heating of water in the heater causes the pressure in the tank to increase to the
level set by the safety valve. As the water cannot return to the water supply system,
this can result in dripping from the outlet of the safety valve. The drip can be piped to
the drain by installing a catching unit just below the safety valve. The drain installed
below the safety valve outlet must be piped down vertically and placed in an
environment that is free from the onset of freezing conditions.
In case the existing plumbing does not enable you to pipe the dripping water from the
safety valve into the drain, you can avoid the dripping by installing a 3-litre expansion
tank on the inlet water pipe of the boiler.
In order to provide correct operation of the safety valve, periodical inspections of the
relief valve must be carried out by the user to eliminate any limescale and check if the
safety valve is blocked. To check the valve, open the outlet of the safety valve by
turning the handle or unscrewing the nut of the valve (depending on the type of the
valve). The valve is operating properly if the water comes out of the nozzle when the
outlet is open.
ABCG
TGR 30 SM 476 275 173 80
TGR 50 SM 578 365 185 130
TGR 80 SM 783 565 190 180
TGR 100 SM 943 715 200 260
TGR 120 SM 1098 865 205 260

6
EN

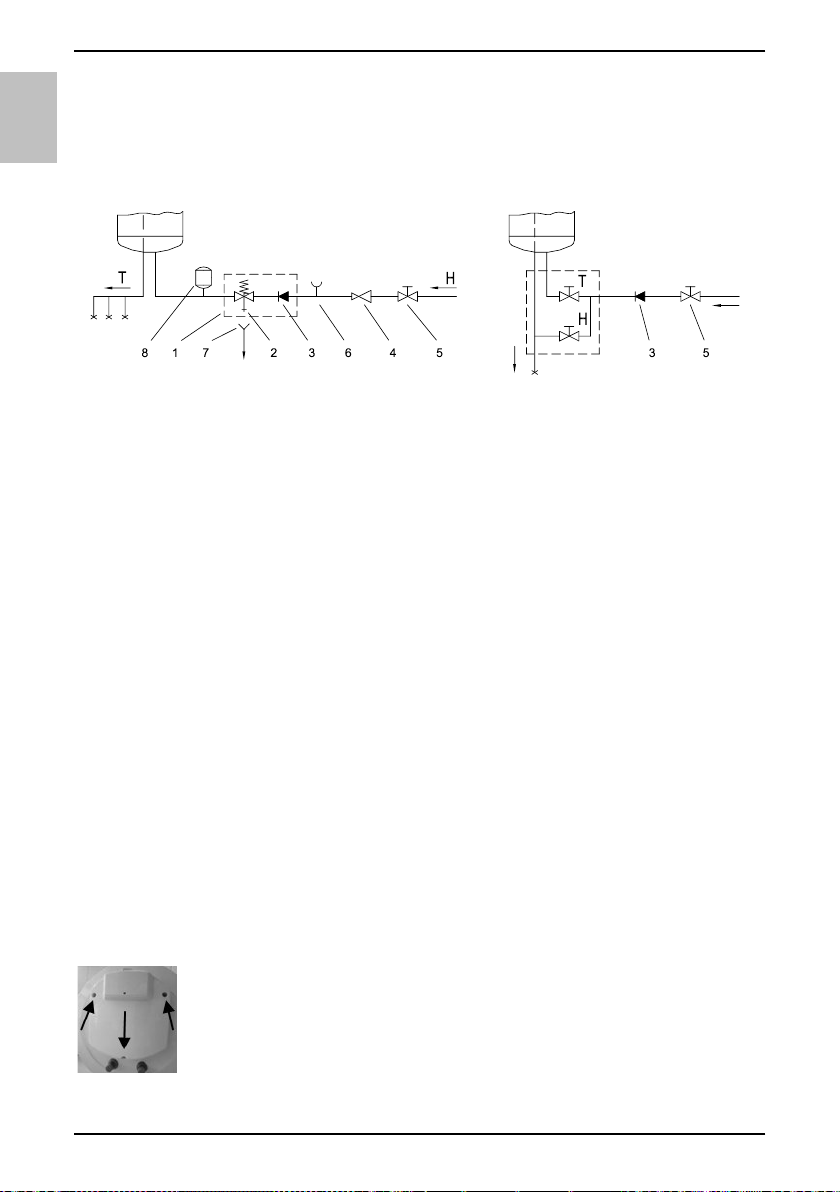

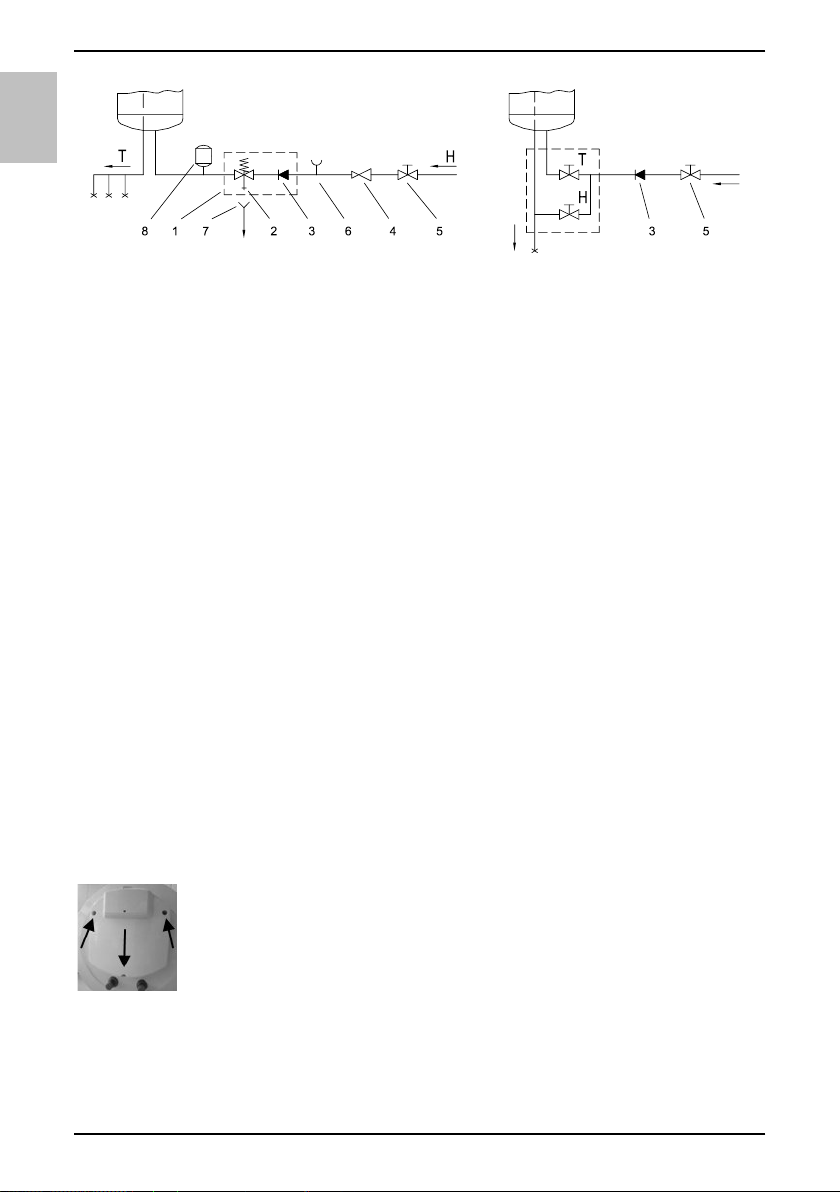

Closed (pressure) system Open (non-pressure) system
Between the water heater and safety valve, no closing valve may be built in
because it could impede the function of the safety valve.
The heater can be connected to the domestic water supply network without a
pressure-reducing valve if the pressure in the network is lower than the nominal
pressure. If the pressure in the network exceeds the nominal pressure, a pressure-
reducing valve must be installed.
Before connecting it to the power supply, the water heater must be filled with
water. When filling the heater for the first time, the tap for the hot water on the
mixing tap must be opened. When the heater is filled with water, the water starts to
run through the outlet pipe of the mixing tap.
CONNECTING THE WATER HEATER TO
THE POWER SUPPLY NETWORK
Before connecting to the power supply network, install a power supply cord in the
water heater, with a min. diameter of 1.5 mm2 (H05VV-F 3G 1.5 mm2). To do this, the
protective plate must be removed from the water heater.
Connecting the heater to the power supply network must take place in
accordance with the standards for electric appliances. To comply with
the national installation regulations, an all poles disconnect switch
must be installed between the water heater and the power supply
network. When the heater is connected to the power supply, both
lights on the front panel will light up for 2 seconds.
Legend:
1 - Safety valve
2 - Test valve
3 - Non-return valve
4 - Pressure reduction valve
5 - Closing valve
6 - Checking fitting
7 - Funnel with outlet connection
8 - Expansion tank
H - Cold water
T - Hot water

7
EN
Legend:
1 - Connection terminal
2 - Electronic regulator and bipolar
thermal cut-out
3 - Electric heating element
L - Live conductor
N - Neutral conductor
- Earthing conductor
Electric installation
CAUTION: Before any intervention into the interior of the water heater,
disconnect it from the power supply network!
OPERATION AND MAINTENANCE
After connecting to the water and power supply, the heater is ready for use. The
heater is equipped with an electronic regulator that enables the setting of the
temperature of water, adjustment of the heater’s operation to your habits ("ECOS"
programme) and troubleshooting application.
OPERATION
The water heater is operated by turning the regulation knob to the desired level.
Switching on/off the heater
 To switch on the heater, turn the knob in the clockwise direction to reach the
desired temperature level.
 To switch off the heater, turn the knob to the "0" position (if the heater is
disconnected from the power supply, water must be drained from it in case of
danger of freezing).

8
EN
Temperature setting
 The desired temperature level is set by turning the knob in the clockwise direction.
ECOS - Temperature depends on the recorded needs of the user.
- Protection against freezing, temperature around 10 °C.
- Water temperature around 35 °C.
ECO - Water temperature around 55 °C.
- Water temperature around 75 °C.
The operation of the heater in the "ECOS" mode
This mode of operation is suitable if your hot water consumption habits are relatively
consistent (example: taking a shower at approximately the same time of the day).
Your habits are recorded and then taken into account when heating the water. The
operation of the heater in the "ECOS" mode reduces the consumption of electric
energy.
 The "ECOS" mode of operation can be switched on by twisting the control knob
counter clockwise. The green and red light start simultaneously. The red light
symbolises the functioning of the heater and the green light symbolises the "ECOS"
mode.
 The "ECOS" function is based on a 7-day cycle. During the first week of operation,
the water temperature in the heater is maintained at 75 °C and the programme
records the consumption pattern for seven consecutive days. After that, the
recorded pattern starts to be used automatically and the heater prepares the hot
water based on the measurements from the previous week. At the same time, the
heater continues to record the consumption. If the pattern differs from the previous
week in terms of time or volume, the newly recorded pattern is used the following
week.
 The water temperature in the "ECOS" mode is kept between 40 °C and 75 °C.
When no consumption is anticipated (standby temperature), the water is
maintained at 40 °C.
 If, during recording, there was a power failure or the heater was switched off, the
recording is not valid.
 The "ECOS" mode can be turned off by twisting the control knob to any other
position.
Anti-legionella function
The function is factory set. After connecting to the power supply or after eliminating
an error, the anti-legionella function is switched on after 3 days.
When the heater is switched on and the temperature of the water in the heater is
above 62 °C continuously for 15 minutes, the countdown is finished. As soon as the
temperature falls below 62 °C, a 30-day countdown begins again. If within 30 days
the heater does not reach 62 °C, the anti-legionella function is switched on and the
heater heats the water to the temperature of 62 °C for 15 minutes.
If the heater is not switched on or connected to the power supply and the 30-day
period expires, the anti-legionella function does not switch on until the heater is
turned on.
If the anti-legionella function is in operation and the user switches off the heater, the
function is interrupted and a new 30-day countdown begins.

9
EN
If the user lowers the set temperature during the operation of the anti-legionella
functions, the function is interrupted and a new 30-day countdown begins.
Error indication
In case of an error or warning on the heater, red and green light start blinking to
indicate an error according to the table below.
When the water heater is not in use for a longer period of time and is switched off or
disconnected from the power supply, it must be emptied in case of danger of
freezing. Water from the heater is drained through the inlet pipe of the heater. For this
purpose, a special fitting (T-fitting) must be mounted between the relief valve and the
heater inlet pipe, or a discharge tap. The heater can be discharged directly through
the relief valve, by rotating the handle or the rotating valve cap to the same position
as for checking the operation. Before discharge, make sure the heater is
disconnected from the power supply, and open the hot water on the connected mixer
tap. After discharging through the inlet pipe, there is still some water left in the water
heater. The remaining water will be discharged after removing the heating flange,
through the heating flange opening.
The external parts of the water heater can be cleaned with a mild detergent solution.
Do not use solvents and abrasives.
Regular preventive maintenance inspections ensure faultless performance and long
life of your heater. The first of these inspections should be carried out by the
authorised maintenance service provider about two years from installation in order to
inspect the wear of the protective anticorrosion anode and remove the lime coating
STATUS RED light GREEN light
Normal operation
Heater switched off //
Heater switched on, no error, heater not
operating
//
Heater switched on, no error, heater
operating
GLOWING /
Operation in ECOS mode
Heater switched on, no error, heater not
operating
/GLOWING
Heater switched on, no error, heater
operating
GLOWING GLOWING
ERRORS (Call the service)
Heater switched on, temp. sensor error
(sensor 1 or sensor 2 in short circuit or open
circuit, temp. difference error)
BLINKING BLINKING
Heater switched on, heater warning BLINKING BLINKING

10
EN
and sediment as required. The lime coating and sediment on the walls of the tank
and on the heating element is a result of quality, quantity and temperature of water
flowing through the water heater. The maintenance service provider shall also issue a
condition report and recommend the approximate date of the next inspection.
Never try to repair any possible faults of the water heater by yourself, but
inform about it the nearest authorised service workshop.
TECHNICAL PROPERTIES OF THE
APPLIANCE
1) EU Regulation 812/2013; EN 50440
2) EN 50440
3) Information on water heating energy efficiency and annual electricity consumption relate to enabled smart
control settings only.
WE RESERVE THE RIGHT TO MAKE CHANGES THAT DO NOT IMPAIR THE
FUNCTIONALITY OF THE DEVICE.
The user manual can also be found at our website http://www.gorenje.com .
Type TGR 30 SM TGR 50 SM TGR 80 SM TGR 100 SM TGR 120 SM
Declared load profile SMMLL
Energy efficiency class 1) CCCCC
Water heating energy efficiency
(ƞwh) 1) [%] 34,5 37,3 37,2 38,0 37,6
Annual electricity consumption 1) [kWh] 531 1378 1381 2691 2725
Daily electricity consumption 2) [kWh] 2,715 6,985 7,251 13,502 13,843
Thermostat temperature settings "eco" "eco" "eco" "eco" "eco"
Value of "smart" 3) 11111
Weekly electricity consumption with
smart control [kWh] 14,801 26,658 30,211 55,225 55,725
Weekly electricity consumption
without smart control [kWh] 15,998 29,071 34,121 59,985 61,057
Volume [l] 30,4 47,5 76,1 96,1 116,4
Quantity of mixed water at 40 °С
V40 2) [l] - 67 116 134 168
Heating time from 10 °С to 65 °С[h] 0:59 1:38 2:37 3:16 3:55
Rated pressure [MPa (bar)] 0,6 (6)
Weight / Filled with water [kg] 20/50 24/74 30/110 34/134 38/158
Anti-corrosion of tank enamelled & Mg Anode
Power of electrical heater [W] 2000
Connection voltage [V~] 230
Protection class I
Degree of protection IP24

11
HR/BIH
UPOZORENJA
Uređaj mogu koristiti djeca starija od 8 godina i osobe sa
smanjenim tjelesnim, osjetnim ili mentalnim sposobnostima,
odnosno nedovoljnim iskustvom ili znanjem samo ako su pod
nadzorom ili podučeni o uporabi uređaja na siguran način i ako
razumiju potencijalne opasnosti.
Djeca se ne smiju igrati uređajem.
Čišćenja i održavanja uređaja ne smiju obavljati djeca bez
nadzora.
Ugradnju treba obaviti sukladno važećim propisima i prema
uputama proizvođača. Mora ju obaviti stručno osposobljen
monter.
Za zatvoreni tlačni sustav priključenja, na dovodnu cijev
grijalice vode obvezatno ugradite sigurnosni ventil s nazivnim
tlakom 0,6 MPa (6 bara), 0,9 MPa (9 bara) ili 1,0 MPa (10 bara)
(vidi pločicu s natpisom), koji sprječava povećanje tlaka u kotlu
za više od 0,1 MPa (1 bar) iznad nazivnoga tlaka.
Voda može kapati iz odvodnog otvora sigurnosnoga ventila,
stoga odvodni otvor mora biti otvoren na atmosferski tlak.
Ispust sigurnosnoga ventila mora biti postavljen u smjeru
nadolje i na mjestu na kojem neće smrznuti.
Za pravilan rad sigurnosnoga ventila treba periodično
obavljati kontrole radi uklanjanja vodenoga kamenca i
provjeravati da sigurnosni ventil nije blokiran.
Između grijalice vode i sigurnosnoga ventila nije dozvoljeno
ugrađivati zaporni ventil jer bi se time onemogućila tlačna
zaštita grijalice!
Prije priključenja na električne instalacije obvezatno prvo
napunite grijalicu vodom!
Grijalica je dodatnim termičkim osiguračem zaštićena u
slučaju otkazivanja radnoga termostata. U slučaju otkazivanja
termostata, sukladno sigurnosnim standardima, voda u grijalici
može dostići temperaturu i do 130 °C. Prilikom postavljanja
vodovodnih instalacija obvezatno valja uvažavati činjenicu da su
moguća navedena preopterećenja temperature.
Ako budete isključivali grijalicu iz električne mreže, morate
ispustiti vodu zbog opasnosti od smrzavanja.

12
HR/BIH
Molimo: eventualne kvarove na grijalici nemojte popravljati
sami već obavijestite najbliži ovlašteni servis o tome.
Naši su proizvodi opremljeni ekološki besprijekornim i zdravstveno
ispravnim neškodljivim komponentama te su proizvedeni tako da se u svojoj
posljednjoj fazi trajanja mogu što jednostavnije rastaviti i reciklirati.
Reciklažom materijala smanjuju se količine otpada i potreba za
proizvodnjom osnovnih materijala (naprimjer kovine), što iziskuje puno
energije i uzrokuje emisije štetnih tvari. Postupcima reciklaže smanjuje se potrošnja
prirodnih izvora budući da se otpadni dijelovi od plastike i kovine ponovno vraćaju u
različite proizvodne procese.
Za više informacija o sustavu odlaganja otpadaka posjetite lokalni centar za
odlaganje otpadaka ili trgovca kod kojeg ste kupili proizvod.
Poštovani kupci! Zahvaljujemo na povjerenju koje ste nam
ga iskazali kupnjom našega proizvoda.
MOLIMO PRIJE MONTAŽE I PRVE UPORABE POMNO
PROČITAJTE UPUTE ZA MONTAŽU, UPORABU I
ODRŽAVANJE ELEKTRIČNE GRIJALICE VODE.
Sukladno najnovijim smjernicama, mi smo za svoje zahtjevnije kupce razvili
električnu grijalicu vode TGR koja je opremljena inteligentnim elektronskim
regulatorom koji osim podešavanja temperature vode u grijalici nudi i "ECOS" pametni
način rada. Naime, grijalica na osnovi snimanja vaših navika nakon određenoga
razdoblja automatski izračuna optimalan način rada koji omogućuje minimalnu
potrošnju električne energije potrebne za zadovoljavanje vaših potreba za toplom
vodom.
Grijalica je proizvedena sukladno važećim standardima i službeno je ispitana te su joj
dodijeljeni sigurnosni certifikat i certifikat o elektromagnetskoj kompatibilnosti.
Osnovna tehnička svojstva grijalice navedena su na natpisnoj tablici koja je
nalijepljena između priključnih cijevi. Priključenje grijalice na vodovodnu i električnu
mrežu može obaviti isključivo stručno osposobljena osoba.
Zahvate u njegovu unutrašnjost zbog popravka, uklanjanje vodenoga kamenca te
provjere ili zamjene zaštitne anode protiv korozije obavlja isključivo ovlaštena
servisna služba.
MONTAŽA
Grijalicu montirajte što je moguće bliže potrošačkome mjestu. Ako uređaj za grijanje
ugrađujete u prostor u kojem su kada za kupanje ili tuš, obvezatno morate uzeti u
obzir zahtjeve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na zid ju pričvrstite
dvаma vijcima za zid, nazivnoga promjera od najmanje 8 mm. Ako je nosivost zida
koji je namijenjen montaži grijalice neodgovarajući, zid treba primjereno ojačati.

13
HR/BIH
Grijalica se smije pričvrstiti na zid isključivo u uspravnome položaju. Zbog lakše
kontrole i zamjene magnezijske anode vam preporučujemo da između vrha naprave
za grijanje i stropa ostavite dovoljno prostora (pogledaj mjeru G na skici priključnih
mjera). U suprotnom će slučaju pri navedenom servisnom zahvatu biti potrebno
napravu za grijanje demontirati sa zida.
Priključne i montažne mjere grijalice
[mm]
PRIKLJUČAK NA VODOVODNU MREŽU
Dovod i odvod vode na cijevima grijalice označeni su u boji. Dovod hladne vode
označen je plavom a odvod tople vode crvenom bojom.
Grijalicu možete priključiti na vodovodnu mrežu na dva načina. Zatvoreni, tlačni
sustav priključenja omogućuje odljev vode na više odljevnih mjesta, a sustav bez
tlaka dovoljan je samo za jedno odljevno mjesto. Ugradnja i odabir miješalice ovise o
izboru sustava priključenja.
Kod otvorenoga sustava bez tlaka ispred grijalice treba ugraditi nepovratni ventil koji
sprječava istjecanje vode iz kotla u slučaju prekida dovoda vode u mreži. Za taj
sustav priključenja morate koristiti protočnu miješalicu. Zapremnina vode u grijalici
povećava se uslijed zagrijavanja, što prouzrokuje kapanje vode iz cijevi miješalice.
Kapanje vode ne možete spriječiti jakim zatezanjem ručke na miješalici; tako samo
možete uništiti miješalicu.
Kod zatvorenog tlačnoga sustava priključenja na odljevnim mjestima morate koristiti
tlačne miješalice. Radi sigurnosti na dovodnu cijev treba ugraditi sigurnosni ventil ili
sigurnosnu grupu koja sprječava povišenje tlaka u kotliću na 0,1 MPa (1 bar) više od
nazivne vrijednosti. Ispusni otvor na sigurnosnome ventilu obvezatno mora sadržati
izlaz na atmosferski tlak. Prilikom zagrijavanja vode u grijalici tlak vode u kotlu
povećava se do granice koja je podešena na sigurnosnome ventilu. Budući da je
vraćanje vode natrag u vodovodnu mrežu spriječeno, može se pojaviti kapanje vode
iz odvodnoga otvora sigurnosnog ventila. Vodu koja kapa možete sprovesti u odvod
preko lijevka za prihvat, koji se postavlja ispod sigurnosnoga ventila. Odvodna cijev
koja je postavljena ispod ispusta sigurnosnoga ventila mora biti postavljena
vodoravno prema dolje na mjestu na kojem ne može smrznuti. Ako već postavljena
instalacija ne omogućuje da vodu koja kaplje iz sigurnosnog ventila možete sprovesti
u odvod, kapanje se može izbjeći ugradnjom ekspanzijske posude zapremnine od 3 l
na dovodnu cijev grijalice.
ABCG
TGR 30 SM 476 275 173 80
TGR 50 SM 578 365 185 130
TGR 80 SM 783 565 190 180
TGR 100 SM 943 715 200 260
TGR 120 SM 1098 865 205 260

14
HR/BIH
Za pravilan rad sigurnosnoga ventila morate sami periodično obavljati provjere kako
bi se uklonio vodeni kamenac i provjerila eventualna blokada sigurnosnoga ventila.
Prilikom provjere morate pomicanjem ručke ili odvijanjem matice ventila (ovisno o
vrsti ventila) otvoriti istjecanje iz sigurnosnog ventila. Pritom kroz sapnicu ventila za
istjecanje mora priteći voda, što znači da je ventil besprijekoran.
Zatvoreni (tlačni) sustav Otvoreni (protočni) sustav
POZOR! Između uređaja i sigurnosnog ventila ne smije se ugraditi zaporni
ventil jer bi se time onemogućio rad uređaja.
Grijalicu možete priključiti na vodovodnu mrežu objekta bez redukcijskoga ventila ako
je tlak u mreži niži od nazivnoga tlaka. Ako tlak u mreži premašuje nazivni tlak,
morate obvezatno ugraditi redukcijski ventil.
Grijalicu morate obvezatno napuniti vodom prije priključenja na električnu
mrežu. Prilikom prvoga punjenja otvorite ručku s toplom vodom na miješalici.
Grijalica je puna kada voda protječe kroz cijev miješalice.
PRIKLJUČIVANJE NA ELEKTRIČNU
MREŽU
Najprije s raspakirane grijalice odvijačem skinite zaštitnu kapu s njezina kućišta. Prije
priključivanja na električnu mrežu u grijalicu treba ugraditi priključnu vrpcu minimalna
promjera od najmanje 1,5 mm2 (H05VV-F 3G 1,5 mm2).
Priključivanje grijalice na električnu mrežu mora se obaviti sukladno
standardima za postavljanje električnih instalacija. Između grijalice
vode i trajne instalacije mora biti ugrađen uređaj za odvajanje svih
polova od električne mreže sukladno nacionalnim instalacijskim
propisima. Prilikom prvog priključenja ili svakog ponovnog priključenja
na priključni napon, na prednjoj se ploči pale oba svjetla na 2 sekunde.
Legenda:
1 - Sigurnosni ventil
2 - Ispitni ventil
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka
5 - Zaporni ventil
6 - Ispitni nastavak
7 - Čašica s priključkom na izljev
8 - Ekspanzijska posuda
H - Hladna voda
T - Topla voda

15
HR/BIH
Legenda:
1 - Priključna spojka
2 - Elektronski regulator i
dvopolni toplinski osigurač
3 - Grijač
L - Fazni vodič
N - Neutralni vodič
- Zaštitni vodič
Električna spojna shema
POZOR! Prije svakoga zahvata u unutarnjost grijalice obvezatno isključiti
grijalicu iz električne mreže!
UPOTREBA I ODRŽAVANJE
Grijalica je pripravna za uporabu nakon priključenja na vodovodnu i električnu mrežu.
Grijalica sadrži elektronski regulator koji omogućuje podešavanje temperature vode,
prilagodbu rada grijalice sukladno vašim navikama (program "ECOS") i dijagnostiku
pogreški.
UPRAVLJANJE
Grijalicom vode upravljate okretanjem rotirajućega gumba na željenu razinu.
Uključenje/isključenje grijalice
 Za uključenje grijalice vode okrećite gumb u smjeru kretanja kazaljke na satu, i to
do željene razine temperature.
 Za isključenje grijalice okrenite gumb na položaj ''0'' (ako grijalici isključite
napajanje, morate ispustiti vodu iz nje zbog opasnosti od smrzavanja).

16
HR/BIH
Podešavanje temperature
 Okretanjem gumba u smjeru kretanja kazaljke na satu podešavate željenu razinu
temperature.
ECOS - Temperatura ovisi o snimljenim potrebama korisnika.
- Zaštita protiv smrzavanja, temperatura približno 10 °C.
- Temperatura vode približno 35 °C.
ECO - Temperatura vode približno 55 °C.
- Temperatura vode približno 75 °C.
Rad grijalice u načinu "ECOS"
Ovaj način rada primjeren je prvenstveno ako imate prilično ustaljene navike po
pitanju potrošnje tople vode (primjer: tuširanje svaki dan približno u isto vrijeme). Za
vrijeme snimanja elektronika bilježi vaše navike koje uvažava prilikom zagrijavanja
vode. Rad u načinu "ECOS" smanjuje potrošnju električne energije.
 "ECOS" način rada grijalice uključite okretanjem upravljačkoga gumba u smjeru
suprotnome od kretanja kazaljki na satu. Istodobno počinju svijetliti crveno i zeleno
svjetlo. Crveno svjetlo signalizira rad grijača, a zeleno rad u načinu "ECOS".
 "ECOS" funkcija je zasnovana na 7-dnevnome ciklusu. Nakon uključenja te funkcije
u prvome se tjednu temperatura vode u grijaču održava na 75 °C i elektronika
snima ispuštanja 7 dana zaredom te na osnovi mjerjenja ΔT utvrđuje količinu
potrošene tople vode. Poslije isteka 7-dnevnoga snimanja, snimljeni se režim
počinje automatski odvijati i grijač priprema količinu tople vode s obzirom na
prethodni tjedan. Prilikom izvođenja snimljenoga režima, taj se režim istodobno i
snima. Ako se režim vremenski ili količinski razlikuje od režima snimljenoga
prethodni tjedan, naredni se tjedan sprovodi novi snimljeni režim.
 Temperatura vode u načinu "ECOS" varira o 40 °C do 75 °C. Kada nema očekivane
potrošnje (stand by temperatura) temperatura vode iznosi 40 °C.
 Ako je za vrijeme snimanja došlo do prekida električne energije ili isključenja rada
grijalice, snimka nije valjana.
 Izlaz iz načina "ECOS" možete obaviti okretanjem upravljačkoga gumba na bilo koji
drugi položaj.
Funkcija antilegionela
Funkcija je podešena tvornički. Poslije priključenja na električnu mrežu ili nakon
izlaska iz pogreške, funkcija antilegionele uključuje se nakon 3 dana.
Kada je grijalica uključena i temperatura vode u grijalici viša od 62 °C neprestano 15
min, završava odbrojavanje. Čim se temperatura spusti niže od 62 °C, ponovno
započinje odbrojavanje 30 dana. Ako grijalica u roku od 30 dana ne dostigne 62 °C,
uključuje se funkcija antilegionela i grijalica zagrijava vodu na 62 °C na 15 minuta.
Ako grijalica nije uključena ili nije priključena na električnu mrežu te ističe vrijeme od
30 dana, funkcija antilegionele ne uključuje se dok se grijalica ne uključi.
Ako je funkcija antilegionele u tijeku i korisnik isključi grijalicu, funkcija se prekida i
počinje ponovno brojanje 30 dana.
Ako korisnik smanji podešenu temperaturu za vrijeme rada funkcije antilegionele,
funkcija se prekida i počinje ponovno brojanje od 30 dana.

17
HR/BIH
Indikacija pogreški
U slučaju pogreške ili upozorenja na grijalici, počinju treperiti crveno i zeleno svjetlo
kao signalizacija pogreške u odnosu na tabelu u nastavku.
Ako ne namjeravate koristiti grijalicu dulje vremena, odnosno ako je isključite iz
električne mreže, morate ispustiti vodu iz nje zbog opasnosti od smrzavanja! Voda iz
grijalice prazni se kroz dovodnu cijev grijalice. U tu je svrhu preporučljivo prilikom
ugradnje, između sigurnosnoga ventila i dovodne cijevi grijalice postaviti poseban
fiting (T-komad) ili ispusni ventil. Grijalicu možete također isprazniti neposredno kroz
sigurnosni ventil pomicanjem ručice, odnosno okretne kapice ventila u položaj kao
prilikom provjere rada. Prije pražnjenja valja isključiti grijalicu iz električne mreže, a
zatim otvoriti ručicu za toplu vodu na priključenoj bateriji za miješanje. Nakon
pražnjenja vode kroz dovodnu cijev grijalice ostaje manja količina vode koja prilikom
uklanjanja grijaće prirubnice iscuri kroz otvor grijaće prirubnice.
Vanjski dio grijalice čistite blagom otopinom deterdženta. Nemojte koristiti gruba
sredstva za čišćenje.
Redovitom servisnom kontrolom osigurat ćete besprijekoran rad i dug životni vijek
grijalice. Jamstvo u slučaju pojave rđe vrijedi ako ste obavljali redovite preglede
istrošenosti zaštitne anode. Intervali pojedinačnih pregleda ne smiju biti dulji od
36 mjeseci. Preglede mora obavljati ovlašteni serviser koji pregled evidentira u
jamstvenome listu proizvoda. Prilikom kontrole potrebno je provjeriti istrošenost
zaštitne anode od korozije te prema potrebi očistiti vodeni kamenac koji se s obzirom
na kakvoću, količinu i temperaturu potrošene vode nakuplja u unutrašnjosti grijalice.
STATUS CRVENO
svjetlo
ZELENO
svjetlo
Uobičajeni rad
Grijalica isključena //
Grijalica uključena, nema pogreške, grijalica
ne radi
//
Grijalica uključena, nema pogreške, grijalica
radi
SVIJETLI /
Rad u načinu "ECOS"
Grijalica uključena, nema pogreške, grijalica
ne radi
/SVIJETLI
Grijalica uključena, nema pogreške, grijaica
radi
SVIJETLI SVIJETLI
POGREŠKE (nazovite servis)
Grijalica uključena, pogreška temp. senzora
(senzor 1 ili senzor 2 u kratkome spoju ili
otvoreni strujni krug, pogreška razlike temp.)
TREPERI TREPERI
Grijalica uključena, upozorenje grijalica TREPERI TREPERI

18
HR/BIH
Servisna služba preporuča datum naredne kontrole s obzirom na stanje grijalice.
POZOR! Eventualne kvarove grijalice nemojte popravljati sami već potražite
stručnu intervenciju najbliže ovlaštene servisne službe.
TEHNIČKA SVOJSTVA UREĐAJA
1) Uredba komisije EU 812/2013; EN 50440
2) EN 50440
3) Podatci o energijskoj učinkovitosti i potrošnji energije vrijede samo ako je uključen pametni upravljački
uređaj.
PRIDRŽAVAMO PRAVO NA IZMJENE KOJE NE UTJEČU NA FUNKCIONALNOST
UREĐAJA.
Upute za uporabu dostupne su i na našoj internetskoj stranici
http://www.gorenje.com .
Tip TGR 30 SM TGR 50 SM TGR 80 SM TGR 100 SM TGR 120 SM
Deklarirani profil opterećenja SMMLL
Razred energetske učinkovitosti 1) CCCCC
Energetska učinkovitost pri
zagrijavanju vode (ƞwh) 1) [%] 34,5 37,3 37,2 38,0 37,6
Godišnja potrošnja električne
energije 1) [kWh] 531 1378 1381 2691 2725
Dnevna potrošnja električne
energije 2) [kWh] 2,715 6,985 7,251 13,502 13,843
Postavka temperature na termostatu "eco" "eco" "eco" "eco" "eco"
Vrijednost oznake "smart" 3) 11111
Tjedna potrošnja električne energije s
pametnim upravljanjem [kWh] 14,801 26,658 30,211 55,225 55,725
Tjedna potrošnja električne energije
bez pametnog upravljanja [kWh] 15,998 29,071 34,121 59,985 61,057
Korisna zapremnina [l] 30,4 47,5 76,1 96,1 116,4
Količina miješane vode pri 40 °С
V40 2) [l] - 67 116 134 168
Vrijeme zagrijavanja od 10 °С
do 65 °С[h] 0:59 1:38 2:37 3:16 3:55
Nazivni tlak [MPa (bar)] 0,6 (6)
Masa grijalice/napunjene vodom [kg] 20/50 24/74 30/110 34/134 38/158
Zaštita kotla od korozije Emajlirano / Mg anoda
Snaga električnoga grijača [W] 2000
Priključni napon [V~] 230
Klasa zaštite I
Stupanj zaštite IP24

19
MK
ПРЕДУПРЕДУВАЊА
Апаратот можат да го употребуваат деца на возраст од
8години и постари и лица со намалени физички, психички
или ментални способности или со недостаток на искуства,
односно знаење, доколку се под надзор или се поучени за
употреба на апаратот на безбеден начин и ги разбираат
можните опасности.
Децата не смеат да си играат со апаратот.
Чистење и одржување на апаратот не смеат да го вршат
деца без надзор.
Вградувањето мора да биде изведено во согласност со
важечките закони и според упатствата на производителот.
Мора да биде изведено од стручно оспособен монтер.
Во случај на затворен систем под притисок, на
доводната цевка за вода на греалката за вода (бојлерот)
при приклучувањето задолжително треба да се вгради
сигурносен вентил со номинален притисок од 0,6 МРа
(6 бари), 0,9 МРа (9 бари) или 1,0 MPa (10 бари) (видете го
запишаното на таблицата за идентификација), кој
оневозможува зголемување на притисокот во котелот за
повеќе од 0,1 МРа (1 бар) над номиналниот.
Од одводниот отвор на безбедносниот вентил може да
капи вода. Заради тоа, одводниот отвор мора да биде
отворен на атмосферски притисок.
Испустот на безбедносниот вентил мора да биде
насочен во насока надолу и на простор каде што нема да
замрзнува.
За правилно работење на сигурносниот вентил, треба
периодично да се врши контрола, да се отстрани бигорот и
да се провери да не е блокиран сигурносниот вентил.
Помеѓу греалката за вода (бојлерот) и сигурносниот
вентил не е дозволено да се вградува вентил за затворање,
затоа што со тоа се оневозможува притисната безбедност
на греалката за вода (бојлерот)!
Пред приклучувањето на електрична мрежа греалката
треба најпрвин да ја наполните со вода!
Греалката за вода е заштитена во случај на откажување

20
MK
на работниот термостат со додатна топлотна заштита. Во
случај на откажување на термостатот, во согласност со
безбедносните стандарди, водата во греалката за вода
(бојлерот) може да достигне температура до 130°C. При
изведувањето на водоводните инсталации, задолжително
треба да се земе предвид дека е можно да дојде до
наведените температурни преоптоварувања.
Ако сакате греалката за вода (бојлерот) да ја исклучите
од електричната мрежа, мора да ја испуштите водата од
греалката за вода поради опасност од замрзнување.
Ве молиме да не ги поправате сами евентуалните
оштетувања на греалката, туку за тоа да го известите
најблискиот овластен сервис.
Нашите производи се опремени со компоненти кои што не се штетни
за животната средина и здравјето и се изработени со можност што
поедноставно да се расклопат и рециклираат во последната фаза од
нивниот работен циклус.
Со рециклирањето на материјалите ја намалуваме количината на
отпад и ја намалуваме потребата од производство на основни материјали (на
пример метали), што бара огромна енергија и предизвикува испуштање штетни
материи. Со постапките на рециклажа ја намалуваме потрошувачката на
природни ресурси, бидејќи на тој начин можеме повторно да ги вратиме
отпадните делови од пластика и метали во различни производни процеси.
За повеќе информации во врска со системот за фрлање отпадоци посетете го
својот центар за исфрлање на отпадоците или трговецот каде што бил купен
производот.
Почитуван купувач, ви благодариме за довербата што
ни ја искажувате со купувањето на нашиот производ !
ВЕ МОЛИМЕ, ПРЕД ВГРАДУВАЊЕТО И ПРВАТА
УПОТРЕБА НА ГРЕАЛКАТА ЗА ВОДА, ВНИМАТЕЛНО
ПРОЧИТАЈТЕ ГИ НАШИТЕ УПАТСТВА.
Согласно со најновите насоки, за своите позахтевни купувачи развивме
електричен греалка за вода TGR, опремена со интелигентен електронски
регулатор што покрај подесувањето на температурата во греалката нуди и
паметен начин на работење "ECOS". Имено, врз основа на снимањето на
вашите навики греалката според одреден временски период самата го подесува
оптималниот начин на работењето што овозможува минимална потрошувачка
на електричната енергија што е потребна за задоволување на вашите потреби
од топла вода.
Греалката е изработена согласно со важечките стандарди и уредно испробана,
