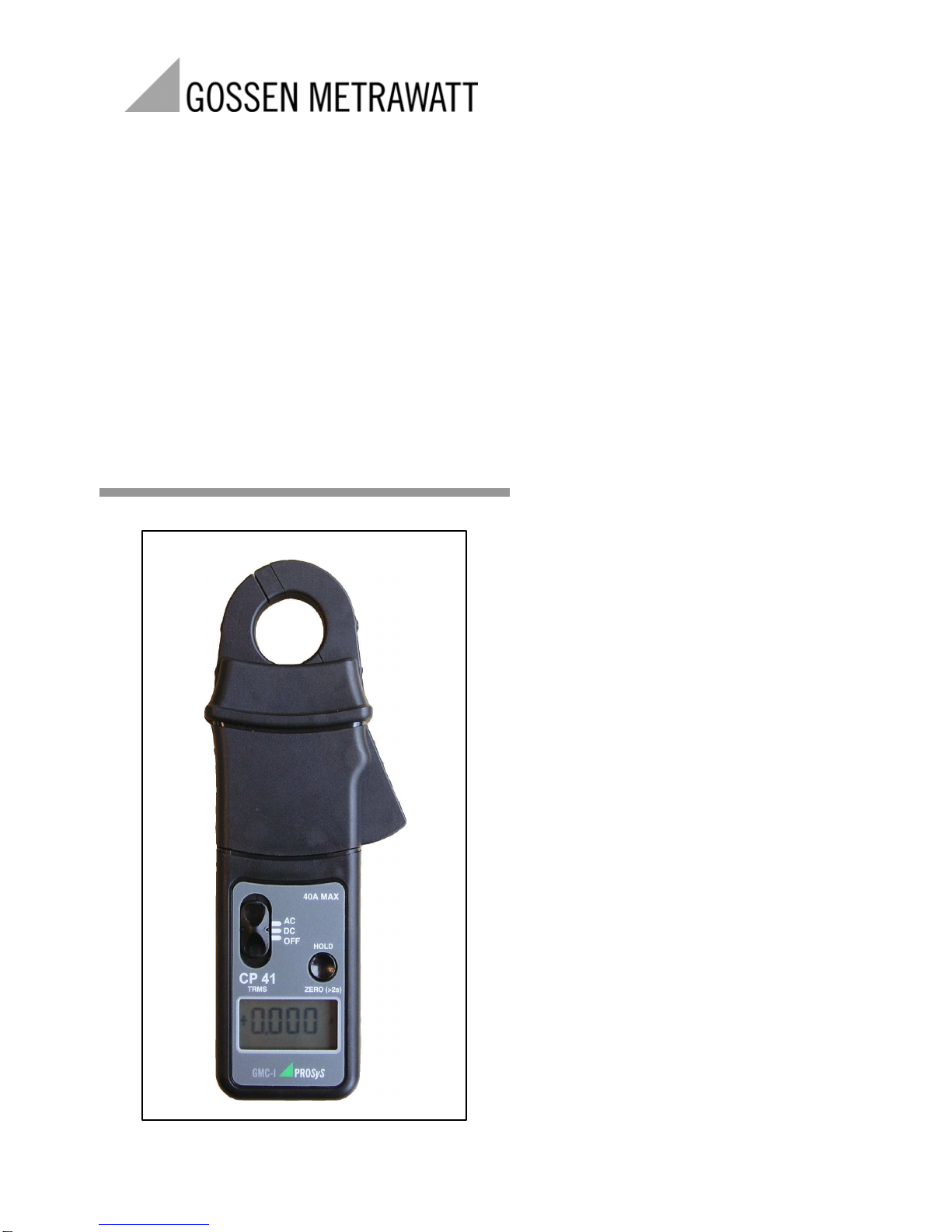

Gossen MetraWatt METRACLIP 41 User manual

Bedienungsanleitung
Operating Instructions
Mode d’emploi
Manual de instrucciones
Istruzioni per l’uso
METRACLIP 41
METRACLIP 410
AC/DC-Anzeigemessgeräte
AC/DC Current Clamp Meter
Sondes de Courant CA/CD
Sondas De Corriente AC/DC
Sonda Amperometrica AC/DC
3-349-589-37
1
/
03
.
10

2
Bezeichnung Artikelnr.
METRACLIP 41 M320A
METRACLIP 410 M320B
Batterien sind im Lieferumfang enthalten.
Vielen Dank für den Kauf dieses Produktes!
Aus Gründen der Sicherheit und der
bestmöglichen Verwendung dieses Gerätes bitten
wir Sie die Bedienungsanleitung
sorgfältig zu lesen.
Inhaltsverzeichnis
1 SICHERHEITSHINWEISE.................3
2 EINLEITUNG.....................................4
3 TECHNISCHE DATEN......................4
3.1 Elektrische Daten......................4
3.2 Allgemeine Daten......................4
4 BEDIENUNG.....................................6
4.1 Einschalten ...............................6
4.2 Nullabgleich ..............................6
4.3 Strommessung..........................6
4.4 Messwerte halten......................6
4.5 Automatisches Ausschalten......6
4.6 Austausch der Batterie..............6
5 SICHERHEITSNORMEN...................7
6 GARANTIE........................................8
7 PRODUKTSUPPORT........................9
8 REPARATUR- UND ERSATZTEIL-
SERVICE DKD-KALIBRIERZENTRUM
UND MIETGERÄTE-SERVICE .........9

3
1. SICHERHEITSHINWEISE

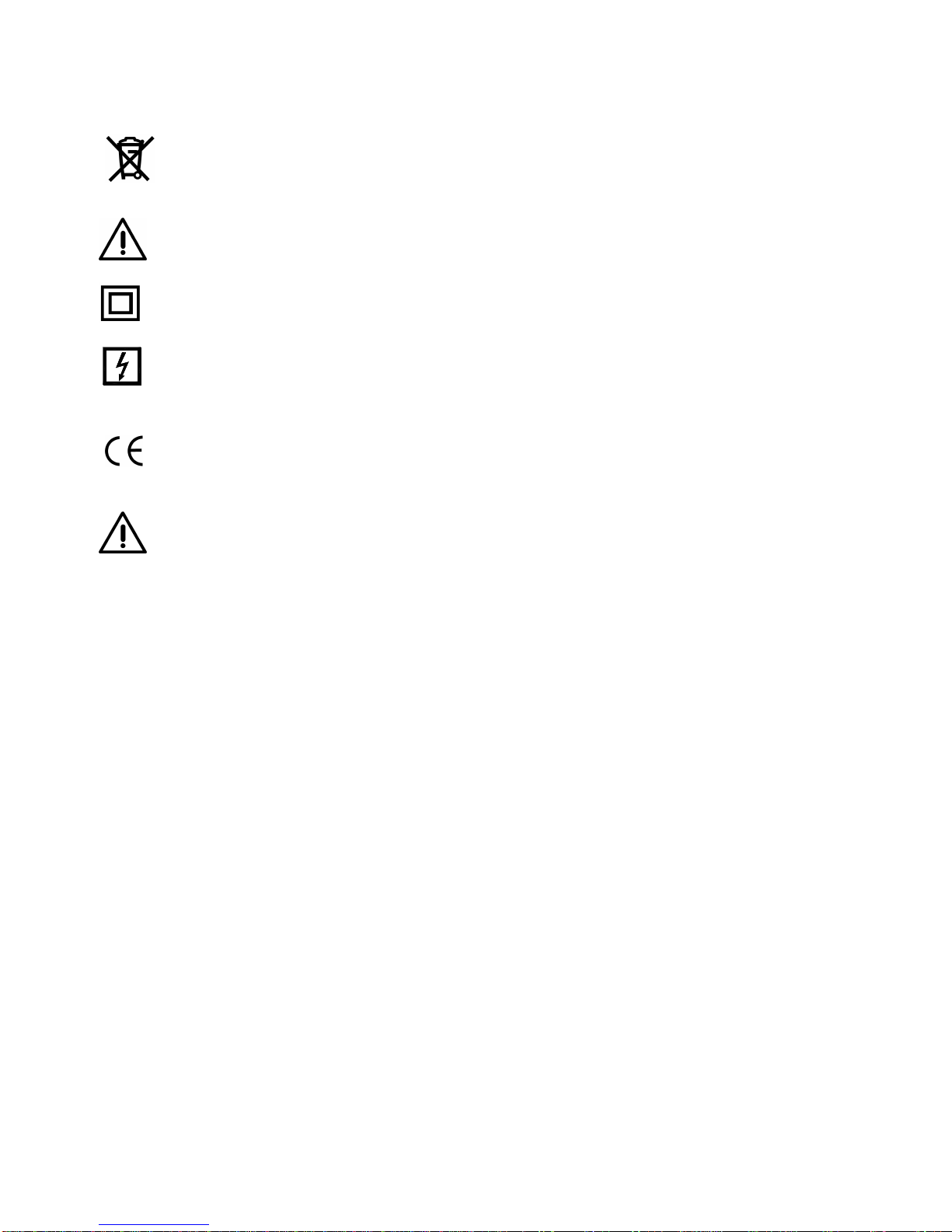

Die folgenden Symbole befinden sich auf dem Produkt:
Das Gerät darf nicht mit dem Hausmüll
entsorgt werden. Zur Entsorgung wenden
Sie sich bitte an geeignete Stellen.
Achtung! Bedienungsanleitung beachten
Doppelte/Verstärkte Isolierung
Nicht anbringen an oder entfernen von
STROMFÜHRENDEN Leitern.
Erfüllt die Anforderungen der geltenden
europäischen Richtlinien
Lesen Sie, vor Verwendung dieses
Produktes, alle Anweisungen
vollständig.
Zur Vermeidung von elektrischem Schlag:
• Vorsicht beim Anbringen und Verwenden dieses
Produktes; hohe Ströme und Spannungen können
am Messkreis anliegen.
• Dieses Produkt darf nur von qualifiziertem Personal
verwendet werden, unter Einhaltung geeigneter
Schutzvorkehr-ungen.
• Verwenden Sie dieses Produkt nicht, wenn es
beschädigt ist.
• Stellen Sie sicher, dass das Anzeigemessgerät
vom stromführenden Leiter entfernt wurde, bevor
Sie das Batteriefach öffnen.
• Halten Sie das Anzeigemessgerät nirgends hinter
der Sicherheitsbarriere (siehe Bild 1).

4
2. EINLEITUNG
Die Anzeigemessgeräte METRACLIP 41 /
METRACLIP 410 wurden zur genauen,
berührungslosen Messung von AC- und DC-Strömen,
sowie komplexen Stromformen entworfen.
Unter Verwendung neuester Halleffekt-Technologie
eignen sich die METRACLIP 41 / METRACLIP 410 zur
exakten Strommessung von 5 mA bis 40 A
(METRACLIP 41) und 100 mA bis 400 A
(METRACLIP 410).
Folgende Messeigenschaften sind verfügbar:
Echt-Effektivwert-Anzeige
1 mA / 10 mA Auflösung
Automatische Messbereichswahl / Autom.
Nullabgleich / Autom. Abschalten
Messwerte halten
Diese Eigenschaften machen es zum leistungsstarken
Instrument zur Messung an Umrichtern, getakteten
Schaltnetzteilen, industriellen Steuerungen und
anderen Anwendungen, die eine Strommessung oder
Analyse der Wellenform benötigen.
3. TECHNISCHE DATEN
3.1 Elektrische Daten
(Alle Werte gelten bei 23°C ±1°C)
METRACLIP 41
Messbereich....................... 0 bis 40 A DC oder AC
pk
Strombereiche.................... 4 A / 40 A
Auflösung........................... 1 mA / 10 mA
Überstromfähigkeit (60s).... 200 A
METRACLIP 410
Messbereich....................... 0 bis 400 A DC oder AC
pk
Strombereiche.................... 40 / 400 A
Auflösung........................... 10 mA / 100 mA
Überstromfähigkeit (60s).... 600 A
3.2 Allgemeine Daten
Allg. DC-Genauigkeit.......... ±1% v. Mw. ±5 Digits
Verstärkungsdrift................ ±0,1% v. Mw./°C
Frequenzbereich (-0.5dB)... DC und 15 – 400 Hz
Betriebsspannung .............. 300 V ACeff oder DC
Betriebstemperatur............. 0°C bis +50°C
Lagertemperatur bei
entfernter Batterie............... -20°C to +85°C
Stromversorgung................ 9 V Alkaline battery
PP3, MN 1604
oder IEC6LR61

5
Batterielebensdauer........... 15 Stunden (METRACLIP 41)
.......................................... 50 Stunden
(METRACLIP 410)
Anzeige.............................. 4000 Werte
Leitergröße........................ 25 mm Durchmesser
Gewicht.............................. 235 g
12
3
4
7
9
54
6
8
Bild 1
1. Backen
2. Konventionelle Stromrichtung
3. Sicherheitsbarriere
4. Batteriefachdeckel
5. Schraube Batteriefach
6. Öffnungshebel
7. EIN/AUS-Schalter
8. Knopf Nullabgleich / Messwerte halten
9. LCD-Anzeige

6
4. BEDIENUNG
4.1 Einschalten
Stellen Sie den Schalter von der Stellung „OFF“
entweder in Position „DC“ oder „AC“, entsprechend der
gewünschten Betriebsart.
4.2 Nullabgleich
Die Ausgangsspannung (Nulloffset) kann sich aufgrund
von thermischer Drift und anderer
Umgebungsbedingungen verändern. Durch Drücken
der Nullableichtaste wird diese Ausgangsspannung auf
Null abgeglichen. Stellen Sie sicher, dass während des
Abgleichs die Stromzange sich nicht am
stromführenden Leiter befindet.
4.3 Strommessung
Wählen Sie die Schalterstellung „DC“ oder „AC“..
Drücken Sie den Knopf Nullabgleich zum
Offsetabgleich.
Umschliessen Sie mit den Backen der Stromzange dne
Leiter. Stellen Sie sicher, dass die Backenenden richtig
schliessen.
Beobachten und führen Sie die gewünschten
Strommessungen durch. Ein positiver Anzeigewert gibt
an, dass der Strom in Richtung der Pfeile auf der
Stromzange fliesst.
4.4 Messwerte halten
Um Messwerte in der Anzeige zu halten drücken Sie
den Knopf „HOLD“ einmal. Der letzte gemessene Wert
wird im Display angezeigt. Um in die normale
Betriebsart zurückzukehren drücken Sie den Knopf
erneut.
4.5 Automatisches Ausschalten
Um die Batterie zu schonen schaltet sich das
Anzeigemessgerät automatisch nach etwa 10 Minuten
aus. Um diese Funktion auszuschalten schalten Sie die
Stromzange Aus und wieder ein bei gleichzeitigem
Drücken des Nullabgleichknopfes.
4.6 Austausch der Batterie
SICHERHEITSHINWEIS
Stellen Sie sicher, bevor Sie den
Batteriefachdeckel entfernen, dass die
Stromzange von jeglichem stromführenden
Leiter entfernt wurde

7
Wenn das Symbol für niedrige Batteriespannung im
Display aufleuchtet, ist die minimale Batteriespannung
erreicht. Siehe Bild 1 und gehen Sie wie folgt vor:
Entfernen Sie das Anzeigemessgerät vom Leiter und
schalten sie es durch Drücken des EIN/AUS-Schalters
aus.
Lösen Sie die Schraube am Batteriefachdeckel. Heben
Sie die Abdeckung um 30° und ziehen Sie diese
gerade vom Rumpf der Stromzange, wie in Bild 1
dargestellt. Ersetzen Sie die Batterie, schliessen Sie
das Batteriefach und drehen Sie die Schraube fest.
Verwenden Sie aussschliesslich Batterien Typ 9 V PP3
Alkaline (MN 1604).
5. SICHERHEITSNORMEN
EN 61010-1:2001
EN 61010-2-032:2002
EN 61010-031:2002
300V Kat. III; Verschmutzungsgrad 2
EMV-Normen
EN 61326-2-2:2006
ROHS und WEEE konform
Dieses Produkt wurde so entworfen, dass es unter den
folgenden Bedingungen sicher betrieben werden kann:
- Einsatz im Innenbereich
- Höhe bis 2000 m über dem Meeresspiegel
- Temperaturbereich von 0°C bis +50°C
- Maximale relative Luftfeuchte von 80% bis 31°C
und einer sich linear verringernden relativen
Luftfeuchte von 40% bei 50°C.
Der Einsatz der Stromzange an nicht isolierten
Leitern begrenzt sich auf 300 V ACeff oder DC bei
Frequenzen unter 1 kHz.
Die Sicherheit im Gebrauch unterliegt der
Verantwortung des Anwenders, der eine entsprechend
qualifizierte oder berechtigte Person sein muss.
Stellen Sie sicher, dass sich Ihre Finger beim
Verwenden der Stromzange hinter der
Sicherheitsbarriere (siehe Bild 1) befinden.
Untersuchen Sie immer vor dem Einsatz die
Stromzange und das Kabel auf Beschädigungen.
Zur Vermeidung von elektrischem Schlag halten Sie die
Stromzange sauber und frei von Verschmutzung der
Oberfläche.
Verwenden Sie Isopropyl-Alkohol, um die Stromzange
zu reinigen.

8
6. GARANTIE
Der Garantiezeitraum für Ihr METRACLIP beträgt zwei
Jahre ab dem Kaufdatum gegen Material- oder
Produktionsfehler. Fällt Ihr Gerät während der
Garantiezeit aus, werden wir es nach unserer Wahl
reparieren oder durch ein neues oder überarbeitetes
Gerät ersetzen, sofern wir uns überzeugt haben, dass
der Ausfall auf defektes Material oder mangelhafte
Verarbeitung zurückzuführen ist. Damit im Rahmen
der Garantiebedingungen ein Anspruch erhoben
werden kann, sollte das Gerät kostenfrei übersandt und
eine Fehlerbeschreibung beigelegt werden. Die
Garantie erlischt, falls andere Batterien oder externe
Stromversorgungen als spezifiziert, verwendet wurden.
Waren, die nach Angabe des Käufers Mängel
aufweisen, können nicht Gegenstand eines Anspruchs
wegen Folgeschäden, Verlust, Beschädigung oder
Verursachung von Kosten gleich welcher Art sein,
gleich ob sich der Anspruch direkt oder indirekt aus den
angegebenen Mängeln ergibt. Ausgenommen wird der
Fall, dass aufgrund von Nachlässigkeit des Verkäufers,
Todesfälle oder Verletzungen von Personen eintreten.
Hinsichtlich Lebensdauer oder Verschleiß der
gelieferten Ware besteht keine Vereinbarung und keine
Garantie. Es wird auch keine Haftung dafür
übernommen, dass sich die Ware für einen bestimmten
Zweck oder zur Verwendung unter spezifischen
Bedingungen eignet.

9
7. PRODUKTSUPPORT
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Messtechnik GmbH
Hotline Produktsupport
Telefon: D 0900 1 8602-0
A/CH [phone]
Fax: [phone]
E-mail: [e-mail]
REPARATUR- UND ERSATZTEILSERVICE
DKD-KALIBRIERZENTRUM UND
MIETGERÄTE-SERVICE
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Service GmbH
Service-Center
Thomas-Mann-Straße 20
90471 Nürnberg, Germany
Telefon: [phone]
Fax: [phone]
E-mail: [e-mail]
Diese Anschrift gilt nur für Deutschland. Im Ausland
stehen Ihnen unsere jeweiligen Vertretungen oder
Niederlassungen zur Verfügung.

10
CP 30 35 GermanCp 41_CP C
Operating Instructions
METRACLIP 41
METRACLIP 410
AC/DC Current Clamp Meter
3-349-589-37
1
/
03
.
10

11
Order Reference Order No.
METRACLIP 41 M320A
METRACLIP 410 M320B
Battery is included.
Thank you for buying this product. For safety reasons
and optimum use of this instrument read through the
operating instructions very carefully.
Table of Contents
1 SAFETY............................................3
2 INTRODUCTION...............................4
3 SPECIFICATIONS............................4
3.1 Electrical data...........................4
3.2 General data.............................4
4 OPERATING INSTRUCTIONS.........6
4.1 Switch On.................................6
4.2 Auto Zero .................................6
4.3 Current Measurement...............6
4.4 Data Hold..................................6
4.5 Auto Power OFF.......................6
4.6 Battery Replacement................6
5 SAFETY STANDARDS.....................7
6 WARRANTY.....................................8
7 PRODUCT SUPPORT......................9
7 REPAIR AND REPLACEMENT PARTS
SERVICE DKD CALIBRATION CENTRE
AND RENTAL INSTRUMENT SERVICE
..........................................................9

12
1. SAFETY

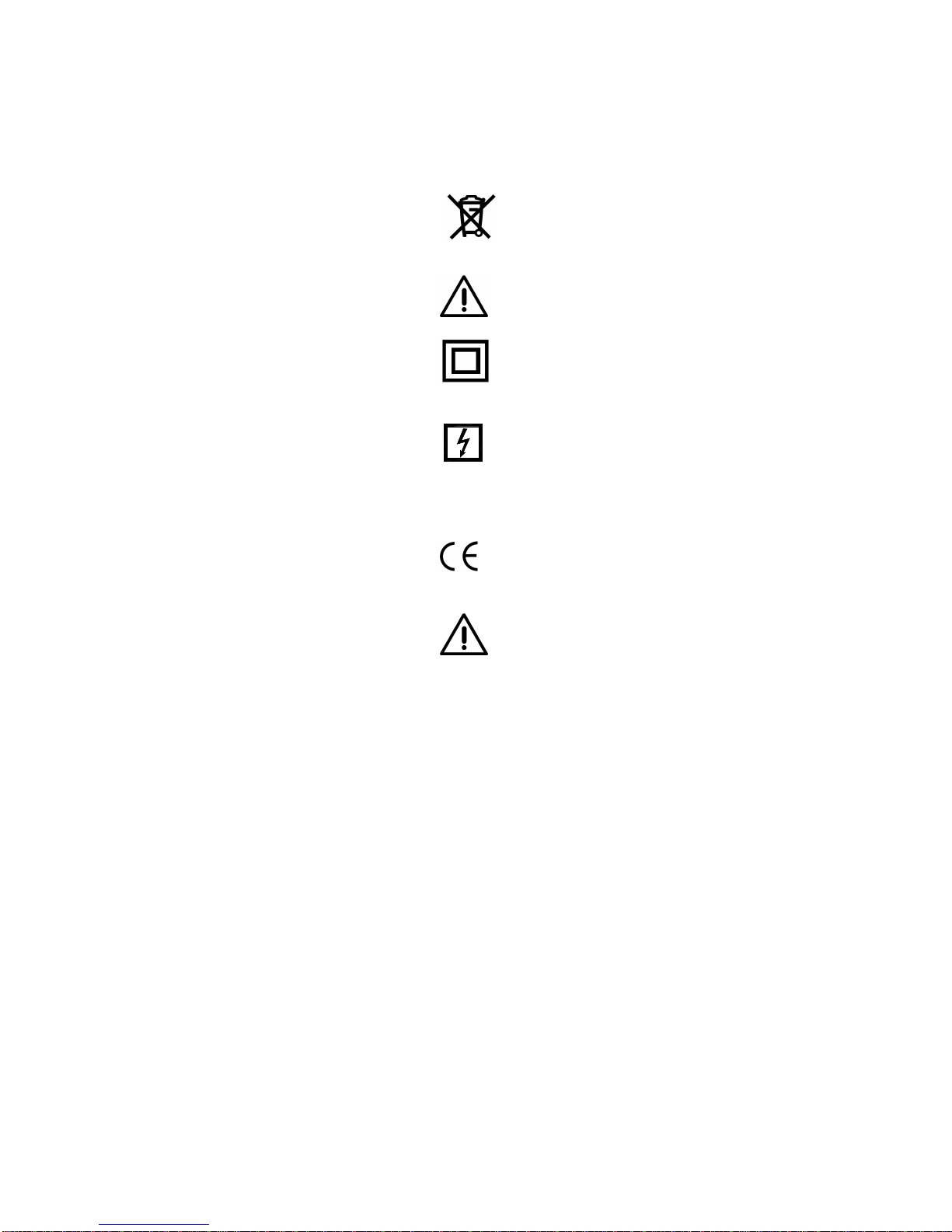

The following symbols appear on the products:
Application around and removal from
HAZARDOUS LIVE conductors is
permissible
Complies with the relevant European
standards.
To avoid electric shock:
• Use caution during installation and use of this
product; high voltages and currents may be present
in circuit under test.
• This product must be used only by qualified
personnel practising applicable safety precautions.
• Do not use product if damaged.
• Always ensure the clamp meter is removed from
any live electrical circuit, before removing the
battery cover.
• Do not hold the clamp meter anywhere beyond the
tactile barrier see FIG 1.
Attention! Refer to Manual
Double/Reinforced Insulation
Do not dispose of this product as unsorted
municipal waste. Contact a qualified
recycler for disposal.
Complies with the relevant European
standards
Read all instructions completely before
using this product.

13
2. INTRODUCTION
The METRACLIP 41 / METRACLIP 410 current clamp
meters have been designed for reliable and accurate,
non-intrusive measurement of AC, DC and complex
waveform currents.
Using advanced Hall Effect technology the
METRACLIP 41 / METRACLIP 410 can measure
currents accurately from 5mA to 40 Amps
(METRACLIP 41) and a from 100mA to 400A
(METRACLIP 410).
Measurement features include:
True RMS reading
1mA / 10mA Resolution
Autoranging / Autozeroing / Auto Power Off
Data Hold
These features make it a powerful tool for use in
inverters, switch mode power supplies, industrial
controllers and other applications requiring current
measurement and/or waveform analysis.
3. SPECIFICATION
3.1 Electrical data
(All accuracies stated at 23°C ± 1°C)
METRACLIP 41
Measuring range....................... 0 to 40A DC or AC
pk
Current Ranges (Autoranging).. 4A / 40A
Resoution ................................. 1mA / 10mA
Overload capacity (60s)............ 200A
METRACLIP 410
Measuring range....................... 0 to 400A DC or AC
pk
Current Ranges (Autoranging).. 40A / 400A
Resoution ................................. 10mA / 100mA
Overload capacity (60s) ……… 600A
3.2 General data
Overall DC accuracy................. ±1% of rdg ±5 digits
Temperature Coefficient ........... ±0.1% of reading/°C
Frequency range (-0.5dB)......... DC and 15 – 400Hz
Working voltage........................ 300V AC
RMS
or DC
Operating temperature.............. 0°C to +50°C
Storage temperature with
battery removed........................ -20°C to +85°C
Power supply............................ 9 V Alkaline battery
PP3, MN 1604
or IEC6LR61

14
Battery life…………………….15 hours (Metraclip 41)
…………………………………50 hours
Display……………………… 4000 count
Conductor size……………….25 mm diameter
Weight……………………… 235 g
12
3
4
7
9
54
6
8
FIG 1
1. Jaws
2. Conventional current direction
3. Tactile Barrier
4. Battery cover
5. Battery cover screw
6. Jaw trigger
7. ON/OFF switch
8. Auto zero button
9. LCD Display

15
4. OPERATING INSTRUCTIONS
4.1 Switch On
Move the switch from OFF position to either DC or AC
to select the required mode of operation.
4.2 Auto Zero
When in DC mode the display zero may change due to
thermal shifts and other environmental conditions. To
null the display reading depress the Auto Zero button.
Ensure that the clamp meter is away from the current
carrying conductor whilst the display reading is being
nulled.
4.3 Current Measurement
Select DC or AC option as required using the switch.
Zero the display reading using the Auto Zero button.
Clamp the jaws round the conductor ensuring a good
contact between the closing faces of the jaws.
Observe and take measurements as required. Positive
output indicates that the current flow is in the direction
shown by the arrow on the probe.
4.4 Data Hold
To activate the data hold press the Hold button once.
The last reading will be held on the display. Press the
hold button again to go back to the normal operation.
4.5 Auto Power OFF
In order to save battery life, the clamp meter will
automatically switch itself off after approximately 10
minutes. To disable the Auto power off function, Switch
Off the probe and Switch On whilst pressing the auto
zero button.
4.6 Battery Replacement
When the Low Battery symbol is illuminated in the
display the minimum battery voltage has been reached.
Refer to Fig. 1 and use the following procedure to
replace the battery.
SAFETY WARNING
Before removing the battery cover,
make sure that the probe is remote
from any live electrical circuit.

16
Unclamp the clamp meter from the conductor, turn it off
using the On - Off switch.
Loosen the captive screw which secures the battery
cover. Lift the cover through 30°and pull it clea r of the
body as shown in Fig 1. Replace the battery and re-fit
the battery cover and fasten the screw .
Fit only Type 9 V PP3 Alkaline (MN 1604).
5. SAFETY STANDARDS
EN 61010-1:2001
EN 61010-2-032:2002
EN 61010-031:2002
300V Cat III Pollution Degree 2
EMC Standards
EN 61326-2-2:2006
ROHS and WEEE compliant
This product is designed to be safe under the following
conditions:
- indoor use
- altitude up to 2000m
- temperature 0°C to +50°C
- maximum relative humidity 80% for
temperatures up to 31°C decreasing linearly
to 40% relative humidity at 50°C.
Use of the current clamp meter on uninsulated
conductors is limited to 300V AC
RMS
or d.c. and
frequencies below 1kHz.
Safety in its use is the responsibility of the operator
who must be a suitably qualified or authorised person.
Ensure that your fingers are behind the protective
barrier see FIG 1 when using the clamp meter. Always
inspect the clamp meter for damage before use.
To avoid electric shock, keep the clamp meter clean
and free of surface contamination.
Use Isopropyl alcohol to clean the clamp meter.

17
6. WARRANTY
Your Metraclip is guaranteed for two years from the
date of purchase against defective material or
workmanship. If the unit fails during the warranty
period, we shall at our discretion, repair or replace
it with a new or reconditioned unit provided we are
satisfied that the failure is due to defective material
or workmanship. To make a claim under warranty,
the probe should be returned to us, postage
prepaid, with a description of the defect. The use of
a battery or external power supply, other than that
specified invalidates this warranty.
Goods alleged by the buyer to be defective shall
not form the subject of any claim for injury, loss,
damage, or any expense howsoever incurred
whether arising directly or indirectly from such
alleged defects other than death or personal injury
resulting from the seller‘s negligence.
No condition is made or to be implied nor is any
warranty given or to be implied as to the life or wear
of goods supplied or that they will be suitable for
any particular purpose or for use under specific
conditions, notwithstanding that such purpose or
conditions may be made known to the seller.

18
7. PRODUCT SUPPORT
If required please contact:
GMC-I Messtechnik GmbH
Product Support Hotline
Phone: [phone]
Fax: [phone]
Email:[e-mail]
8. REPAIR AND REPLACEMENT PARTS
SERVICE DKD CALIBRATION CENTRE AND
RENTAL INSTRUMENT SERVICE
If required please contact:
GMC-I Service GmbH
Service Center
Thomas-Mann-Strasse 20
90471 Nürnberg, Germany
Phone: [phone]
Fax: [phone]
E-mail: [email protected]
This address is only valid in Germany. Please
contact our representatives or subsidiaries for
service in other countries.
Metraclip 41_Metraclip 410 English Rev 1.0
