Graf Carat series User manual

CARAT
DE
Einbau-/ Montage-/ und Wartungsanleitung für
Graf Regenwasser-Erdtank CARAT
>> Seite 1-9
EN
Installation and maintenance instructions for
Graf rainwater storage tank, CARAT series
>> Page 10-18
FR
Notice de montage et d’entretien du collecteur d’eau de pluie
Graf série CARAT
>> Page 19-27
ES
Instrucciones para montaje y mantenimiento del depósito soterrado
Graf de la serie CARAT
>> Página 28-36

Otto Graf GmbH
Kunststofferzeugnisse
Carl-Zeiss-Str. 2-6
D-79331 Teningen
Tel.: [phone]
Fax: [phone]
[email protected]
www.graf-online.de

[email protected]
www.graf.info
1 / 36
Einbau-/ Montage-/ und Wartungsanleitung für GRAF
Regenwasser - Erdtank Carat
2700 L
3750 L
4800 L
6500 L
Best.-Nr. 370001
Best.-Nr. 370002
Best.-Nr. 370003
Best.-Nr. 370004
Die in dieser Anleitung
beschriebenen Punkte sind
unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeglicher
Garantieanspruch. Für alle über
GRAF bezogenen Zusatzartikel
erhalten Sie separate in der
Transportverpackung beiliegende
Einbauanleitungen.
Eine Überprüfung der Bauteile auf
eventuelle Beschädigungen hat
unbedingt vor dem Versetzen in
die Baugrube zu erfolgen.
Fehlende Anleitungen können Sie
unter www.graf.info downloaden
oder bei GRAF anfordern.
Inhaltsübersicht
1. ALLGEMEINE HINWEISE 2
1.1 Sicherheit 2
1.2 Kennzeichnungspflicht 2
2. EINBAUBEDINGUNGEN 3
3. TECHNISCHE DATEN 4
4. AUFBAU TANK 5
5. EINBAU UND MONTAGE 5
5.1 Baugrund 6
5.2 Baugrube 6
5.3 Einsetzen und Verfüllen 7
5.4 Anschlüsse legen 7
6. TANKDOM UND TELESKOP-DOMSCHACHT
MONTIEREN 8
6.1 Tankdom montieren 8
6.2 Teleskop – Domschacht montieren 8
6.3 Teleskop – Domschacht begehbar 8
6.4 Teleskop – Domschacht PKW befahrbar 8
6.5 Teleskop – Domschacht LKW befahrbar 9
6.6 Montage Zwischenstück 9
7. INSPEKTION UND WARTUNG 9

[email protected]
www.graf.info
2 / 36

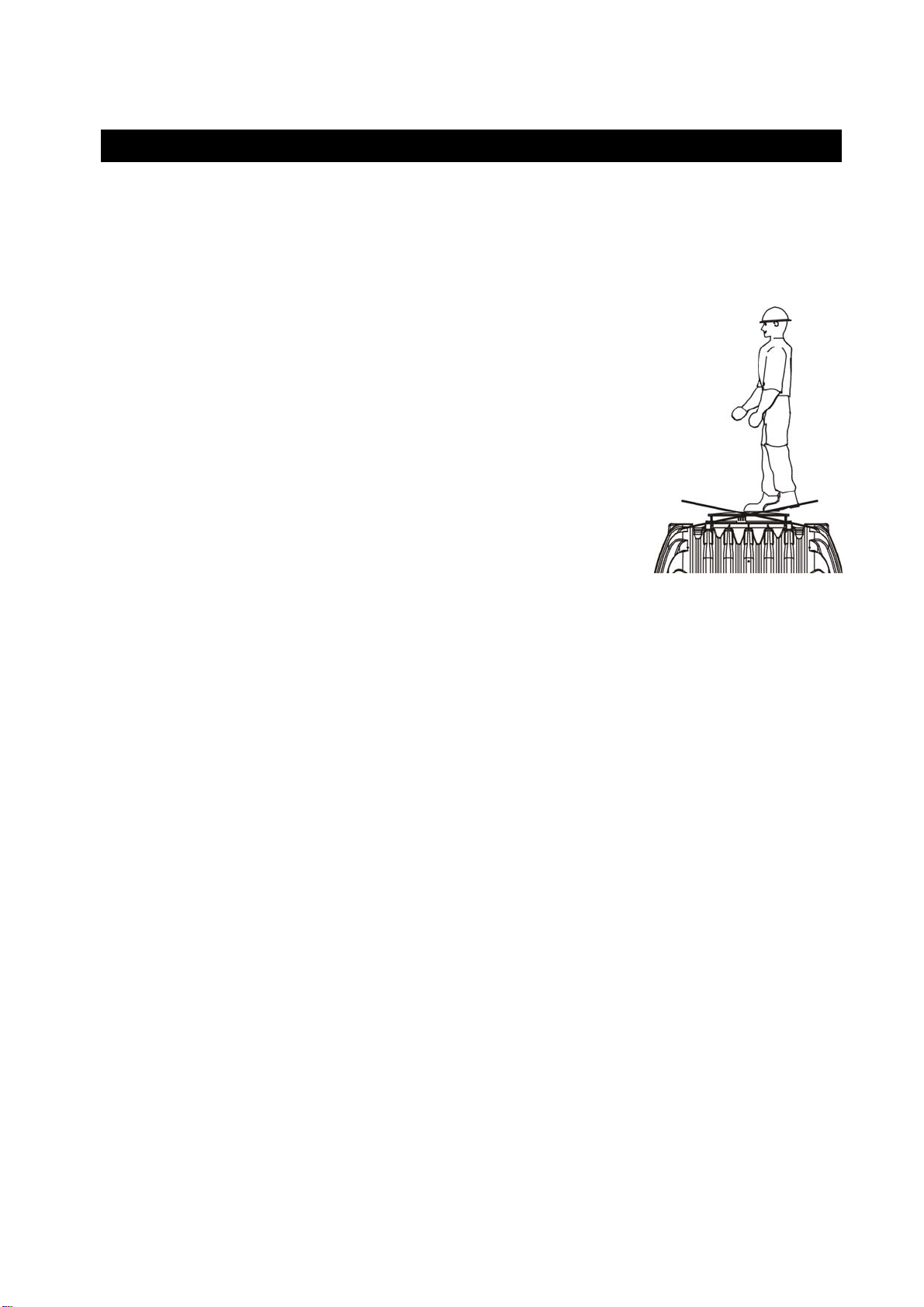

1. Allgemeine Hinweise
1.1 Sicherheit
Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften nach BGV C22 zu beachten.
Besonders bei Begehung der Behälter ist eine 2. Person zur Absicherung erforderlich.
Des Weiteren sind bei Einbau, Montage, Wartung, Reparatur usw. die in Frage kommenden Vorschriften
und Normen zu berücksichtigen. Hinweise hierzu finden Sie in den dazugehörigen Abschnitten dieser
Anleitung.
Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen ist immer die
Gesamtanlage außer Betrieb zu setzen und gegen unbefugtes
Wiedereinschalten zu sichern.
Der Behälterdeckel ist stets, außer bei Arbeiten im Behälter, verschlossen
zu halten, ansonsten besteht höchste Unfallgefahr. Der bei Anlieferung
montierte Regenschutz ist nur eine Transportverpackung und nicht
begehbar und nicht kindersicher, er muss umgehend nach Anlieferung
gegen eine geeignete Abdeckung ausgetauscht werden (Teleskop-
Domschacht mit entsprechender Abdeckung)! Es sind nur Original GRAF –
Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu
verwenden.
Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die
alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut
werden können. Die Verwendung anderer Zubehörteile kann dazu führen,
dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für
daraus entstandene Schäden aufgehoben wird.
1.2 Kennzeichnungspflicht
Alle Leitungen und Entnahmestellen von Brauchwasser sind mit den Worten „Kein Trinkwasser“
schriftlich oder bildlich zu kennzeichnen (DIN 1988 Teil 2, Abs. 3.3.2.) um auch nach Jahren eine
irrtümliche Verbindung mit dem Trinkwassernetz zu vermeiden. Auch bei korrekter Kennzeichnung kann
es noch zu Verwechslungen kommen, z.B. durch Kinder. Deshalb müssen alle Brauchwasser –
Zapfstellen mit Ventilen mit Kindersicherung installiert werden.

[email protected]
www.graf.info
3 / 36

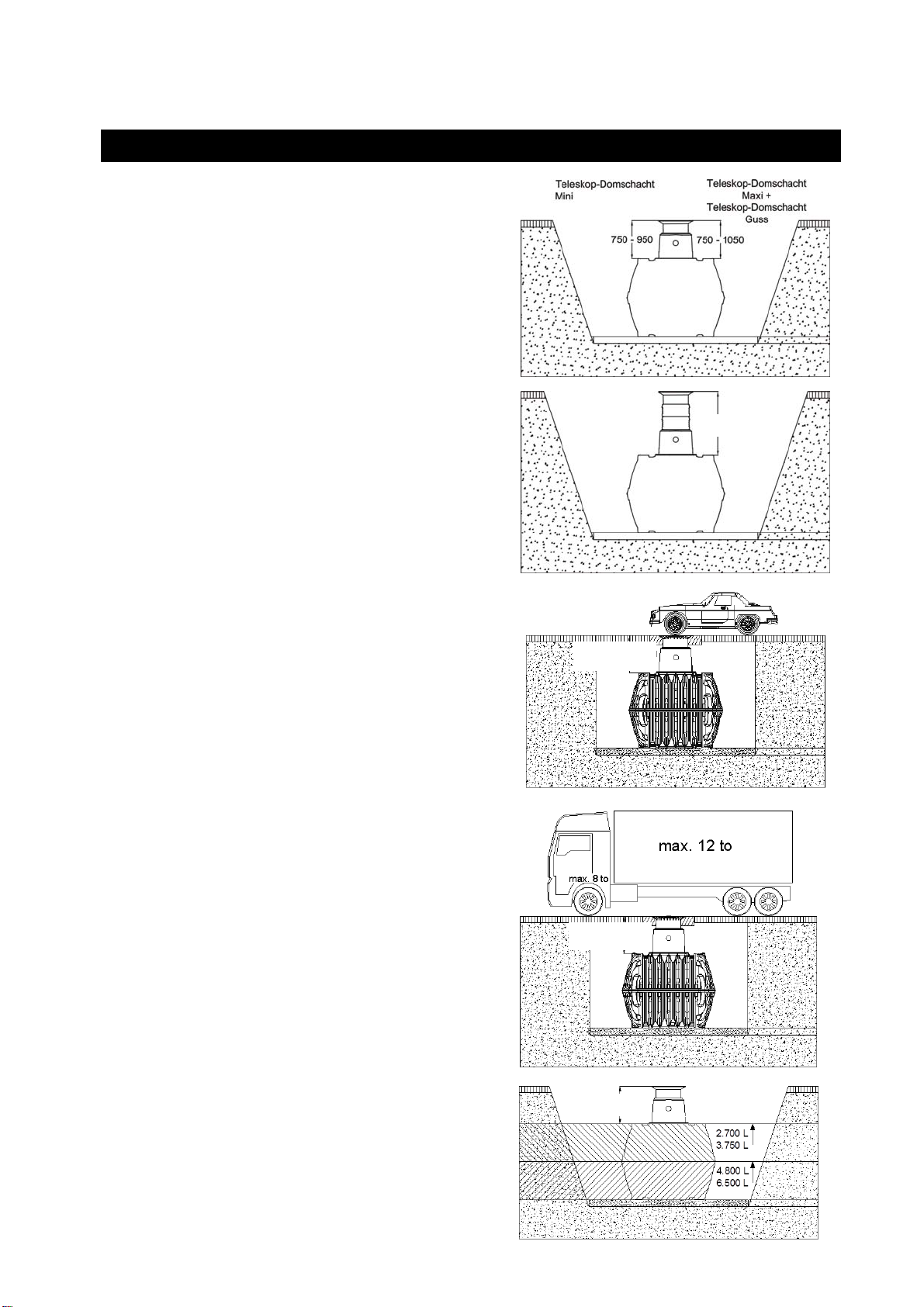

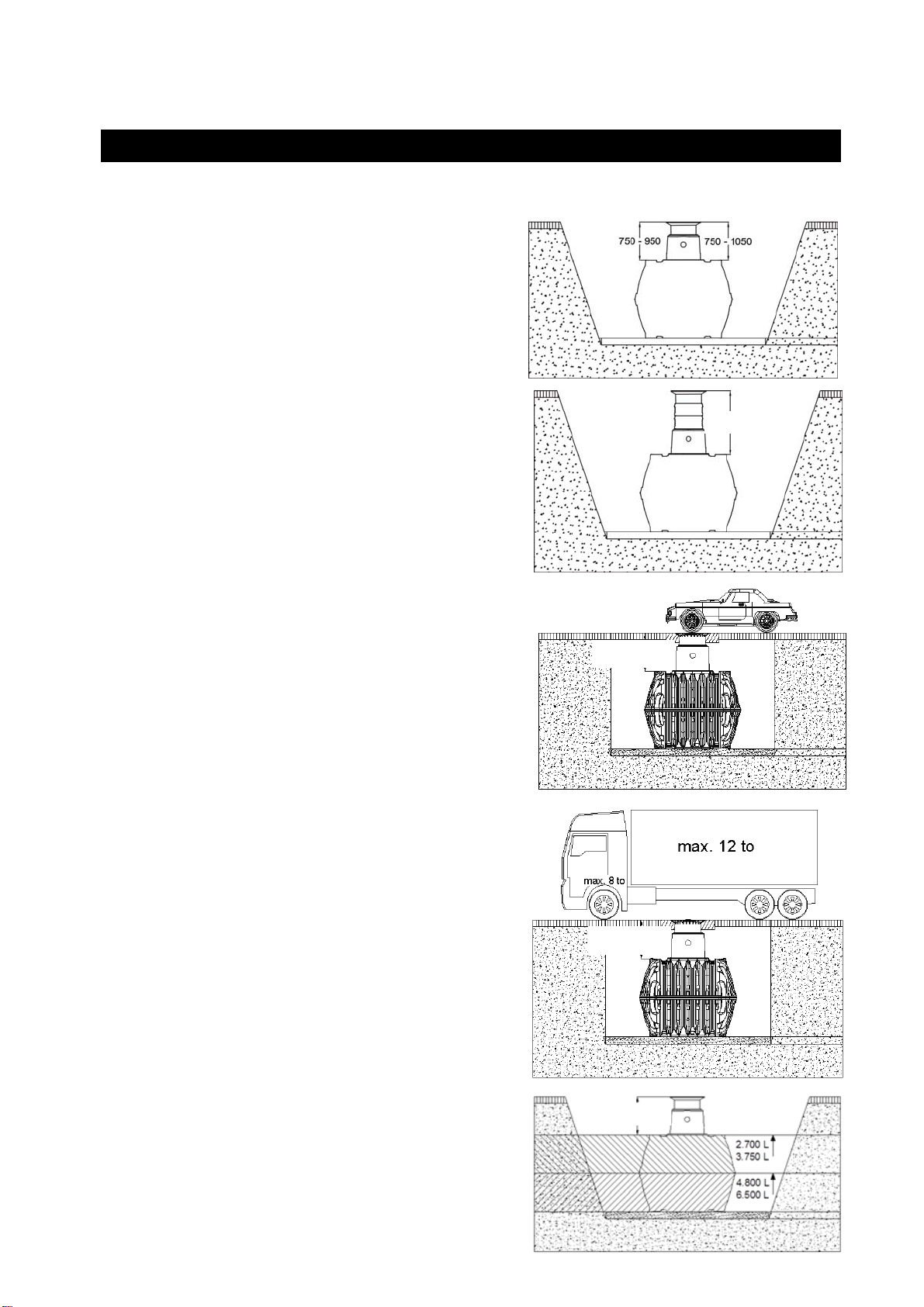

2. Einbaubedingungen
Überdeckungshöhen mit Teleskop Domschacht
im Grünbereich.
Überdeckungshöhen mit Zwischenstücken und
Teleskop Domschacht maximal
Überdeckungshöhen mit Teleskop Domschacht
Guss (mit Gussabdeckung Klasse B) im PKW
befahrenen Bereich (Belastung bis 3,5 to).
Ohne Grund- und Schichtenwasser.
Überdeckungshöhen mit Teleskop Domschacht
LKW (Abdeckung Klasse D – bauseits zu stellen)
im LKW befahrenen Bereich (Belastung bis 12
to).
Ohne Grund- und Schichtenwasser.
Überdeckungshöhen bei Installation in Grund-
wasser – die schraffierten Flächen geben die
zulässige Eintauchtiefe für die daneben
stehende Tankgröße an.
max 2000
>800 <2000
>800 <2000
>
800
<
18
00

[email protected]
www.graf.info
4 / 36
Hges
245
440
L
355 610
140
Hges
245 520 245
B
H

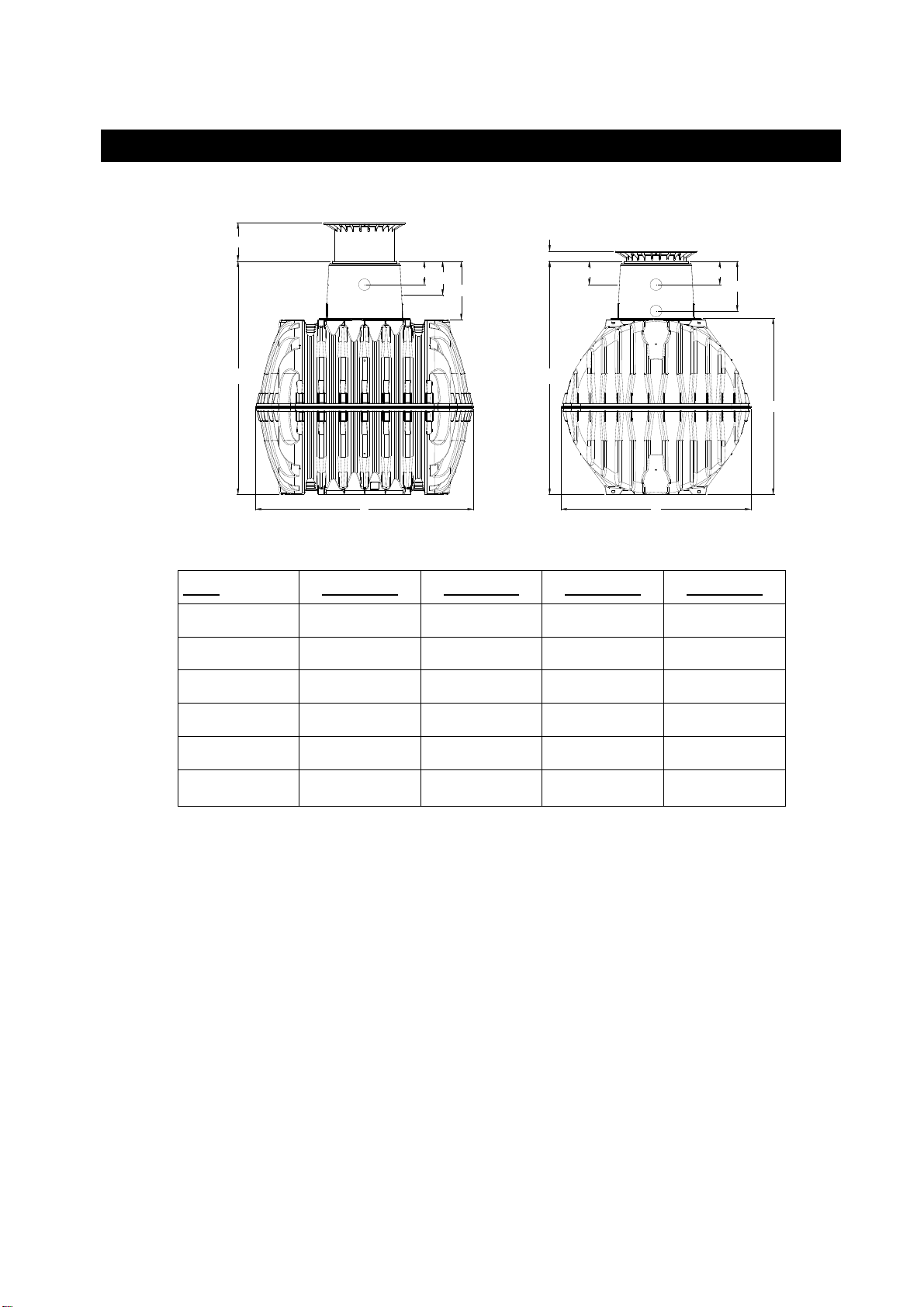

3. Technische Daten
Tank 2700 Liter 3750 Liter 4800 Liter 6500 Liter
Art.-Nr. 370001 370002 370003 370004
Gewicht 120 kg 150 kg 185 kg 220 kg
L 2080 mm 2280 mm 2280 mm 2390 mm
B 1565 mm 1755 mm 1985 mm 2190 mm
H 1400 mm 1590 mm 1820 mm 2100 mm
Hges* 2010 mm 2200 mm 2430 mm 2710 mm
*Hges = Gesamthöhe

[email protected]
www.graf.info
5 / 36
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
> 150 mm
ß
ß nach DIN 4124
63
1425
> 100 mm
7
5
2
3
6
4
1

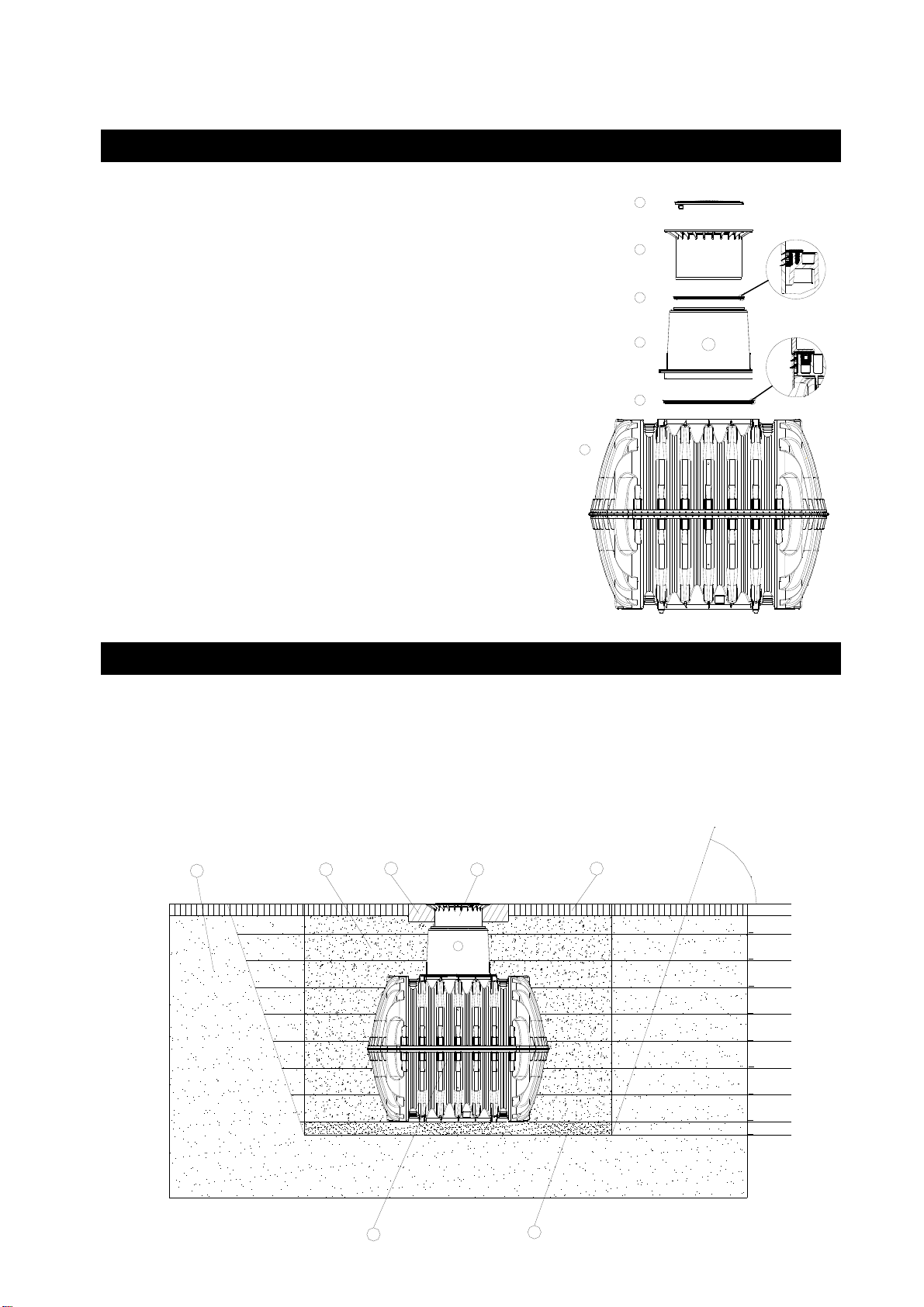

4. Aufbau Tank
Deckel
Teleskop-Domschacht (um 5° neigbar)
Profildichtung
Tankdom (um 360° drehbar)
Dichtung Tank - Tankdom
Erdtank Carat
5. Einbau und Montage
Erdreich
Teleskop-Domschacht
verdichteter Unterbau
Umhüllung (Rundkornkies max. Körnung
8/16)
Deckschicht
Erdtank Carat
Betonschicht bei PKW / LKW befahrenen
Flächen

[email protected]
www.graf.info
6 / 36

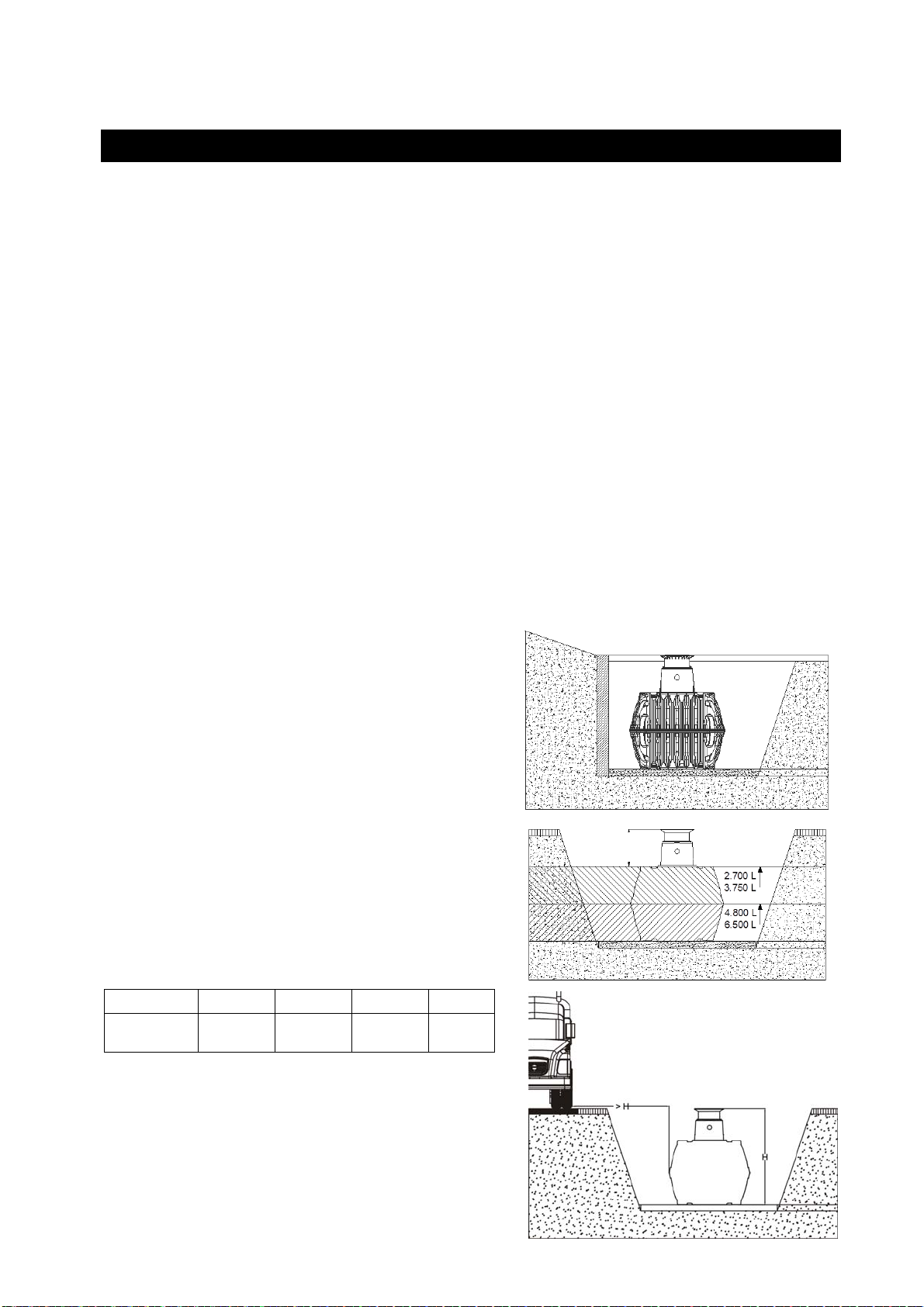

5. Einbau und Montage
5.1 Baugrund
Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden:
Die bautechnische Eignung des Bodens nach DIN 18196
Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes
Auftretende Belastungsarten, z. B. Verkehrslasten
Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen
Bauamt angefordert werden.
5.2 Baugrube
Damit ausreichend Arbeitsraum vorhanden ist, muss die Grundfläche der Baugrube die Behältermaße auf
jeder Seite um 500 mm überragen, der Abstand zu festen Bauwerken muss mind. 1000 mm betragen.
Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund muss waagerecht und eben sein und eine
ausreichende Tragfähigkeit gewährleisten.
Die Tiefe der Grube muss so bemessen sein, dass die max. Erdüberdeckung (siehe Punkt 2 -
Einbaubedingungen) über dem Behälter nicht überschritten wird. Für die ganzjährige Nutzung der Anlage
ist eine Installation des Behälters und der wasserführenden Anlagenteile im frostfreien Bereich
notwendig. In der Regel liegt die frostfreie Tiefe bei ca. 600 mm – 800 mm, genaue Angaben hierzu
erhalten Sie bei der zuständigen Behörde.
Als Unterbau wird eine Schicht verdichteter Rundkornkies (Körnung 8/ 16, Dicke ca. 150 - 200 mm)
aufgetragen.

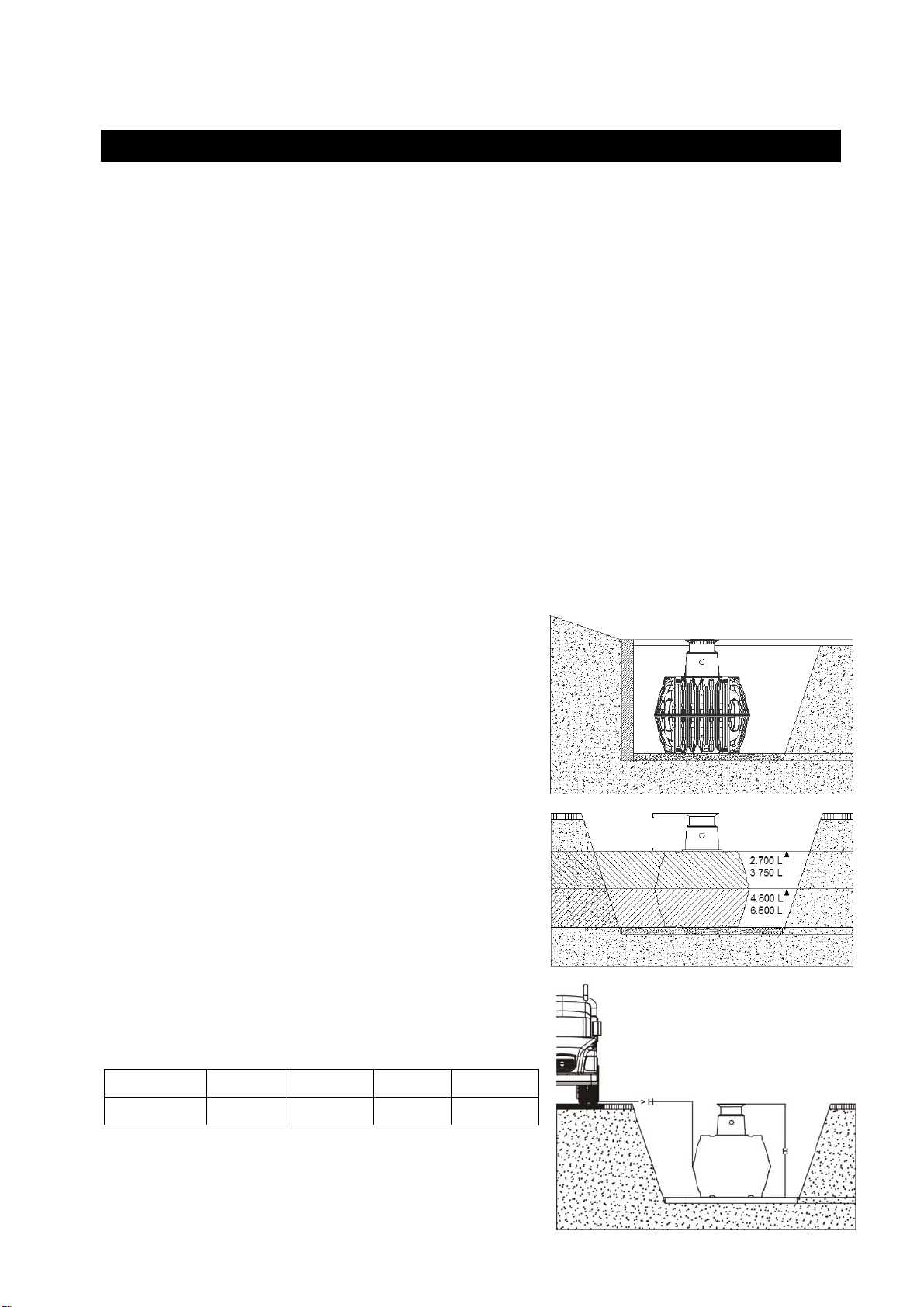

5.2.1 Hanglage, Böschung etc.
Beim Einbau des Behälters in unmittelbarer Nähe (< 5 m)
eines Hanges, Erdhügels oder einer Böschung muss eine
statisch berechnete Stützmauer zur Aufnahme des
Erddrucks errichtet werden. Die Mauer muss die
Behältermaße um mind. 500 mm in alle Richtungen
überragen und einen Mindestabstand von 1000 mm zum
Behälter haben.
5.2.2 Grundwasser und bindige (wasser-
undurchlässige)
Böden (z. B. Lehmboden)
Ist zu erwarten, dass die Behälter tiefer als in
nebenstehender Abbildung gezeigt ins Grundwasser
eintauchen ist für eine ausreichende Ableitung zu sorgen.
(max. Eintauchtiefe siehe auch Tabelle)
Bei bindigen, wasserundurchlässigen Böden wird eine
Ableitung des Sickerwassers (z. B. über eine Ringdrainage)
empfohlen.
Tankgröße 2700 L 3750 L 4800 L 6500 L
Eintauchtiefe 1400 mm 1590 mm 910 mm 1050 mm
5.2.3 Installation neben befahrenen Flächen
Werden die Erdtanks neben Verkehrsflächen installiert, die mit
schweren Fahrzeugen über 12 t befahren werden, entspricht
der Mindestabstand zu diesen Flächen mindestens der
>800 <2000

[email protected]
www.graf.info
7 / 36
Grubentiefe.
5. Einbau und Montage
5.2.4 Verbindung mehrerer Behälter
Die Verbindung von zwei oder mehreren Behältern
erfolgt über die Montageflächen mittels GRAF-Spezial-
dichtungen und KG-Rohren (bauseits zu stellen).
Die Öffnungen sind ausschließlich mit dem GRAF-
Spezialkronenbohrer in der entsprechenden Größe zu
bohren. Es ist darauf zu achten, dass der Abstand
zwischen den Behältern mind. 600 mm beträgt. Die
Rohre müssen mindestens 200 mm in die Behälter hineinragen.
5.3 Einsetzen und Verfüllen
Die Behälter sind stoßfrei mit geeignetem Gerät in die
vorbereitete Baugrube einzubringen.
Vor dem Anfüllen der Behälterumhüllung wird der Behälter
zu 1/3 mit Wasser gefüllt, danach wird die Umhüllung
(Rundkornkies max. Körnung 8/16) lagenweise in max. 30
cm Schritten bis Behälteroberkante angefüllt und
verdichtet. Die einzelnen Lagen müssen gut verdichtet
werden (Handstampfer). Beim Verdichten ist eine
Beschädigung des Behälters zu vermeiden. Es dürfen auf
keinen Fall mechanische Verdichtungsmaschinen
eingesetzt werden. Die Umhüllung muss mind. 500 mm
breit sein.
5.4 Anschlüsse legen
Sämtliche Zu- bzw. Überlaufleitungen sind mit einem
Gefälle von mind. 1% in Fliesrichtung zu verlegen
(mögliche nachträgliche Setzungen sind dabei zu
berücksichtigen. Wird der Behälterüberlauf an einen
öffentlichen Kanal angeschlossen muss dieser nach
DIN 1986 mittels Hebeanlage (Mischkanal) bzw.
Rückstauverschluss (reiner Regenwasserkanal) vor
Rückstau gesichert werden. Sämtliche Saug-, Druck-
und Steuerleitungen sind in einem Leerrohr zu führen,
welches mit Gefälle zum Behälter, ohne
Durchbiegungen möglichst geradlinig zu verlegen ist.
Erforderliche Bögen sind mit 30° Formstücken
auszubilden.
Wichtig: das Leerrohr ist an einer Öffnung oberhalb
des max. Wasserstandes anzuschließen.

[email protected]
www.graf.info
8 / 36

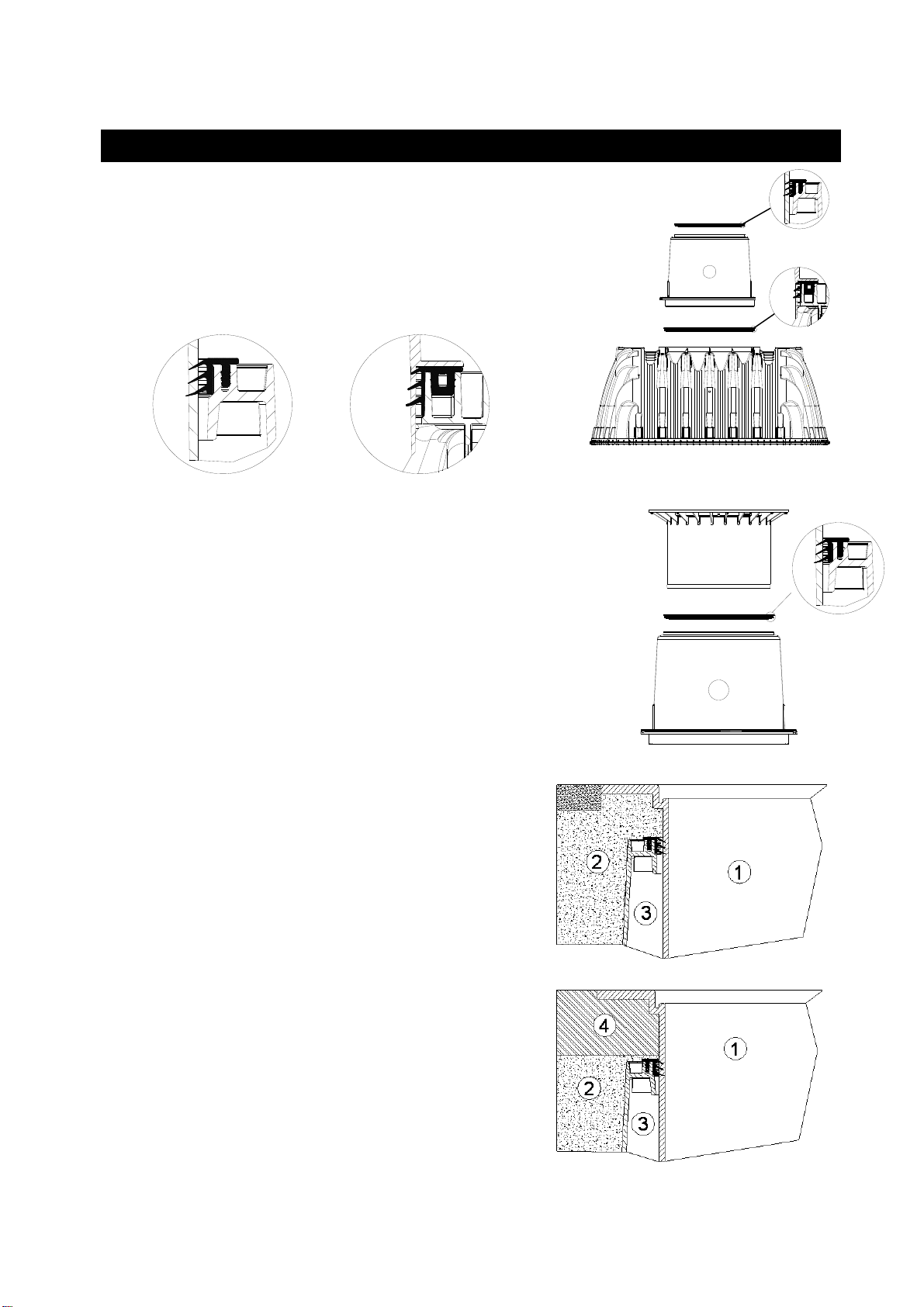

6. Tankdom und Teleskop-Domschacht montieren
6.1 Tankdom montieren
Vor der eigentlichen Montage wird die mitgelieferte Dichtung
zwischen Tank und Tankdom in die Dichtnut des Tankhalses „B“
eingesetzt, anschließend wird der Tankdom den Leitungen nach
ausgerichtet und bis zum Anschlag in den Tankhals
eingeschoben. Es muss unbedingt auf den Sitz der oberen
Dichtung „A“ (bereits vormontiert) geachtet werden.
6.2 Teleskop – Domschacht montieren
Der Teleskop – Domschacht ermöglicht ein stufenloses Anpassen des
Behälters an gegebene Geländeoberflächen zwischen 750 mm und 950
mm (Teleskop-Domschacht Mini)bzw. 750 mm und 1050 mm (Teleskop-
Domschacht Maxi) Erdüberdeckung. Zur Montage wird die
Profildichtung(Material EPDM) des Tankdoms großzügig mit
Schmierseife (keine Schmierstoffe auf Mineraölbasis verwenden, da
diese die Dichtung angreifen) eingerieben. Anschließend wird das
Teleskop ebenfalls eingefettet, eingeschoben und an die
Geländeoberfläche angeglichen.
6.3 Teleskop – Domschacht begehbar
Wichtig: Um das Übertragen von Lasten auf den Behälter zu
verhindern wird das Teleskop lagenweise mit Rundkornkies
(max. Körnung 8/16) angefüllt und gleichmäßig verdichtet.
Dabei ist eine Beschädigung des Behältertankdomes bzw.
Teleskops zu vermeiden. Anschließend wird der Deckel
aufgesetzt und kindersicher verschlossen, die
Verschraubung am Deckel ist so fest anzuziehen, dass sie
von einem Kind nicht geöffnet werden kann!

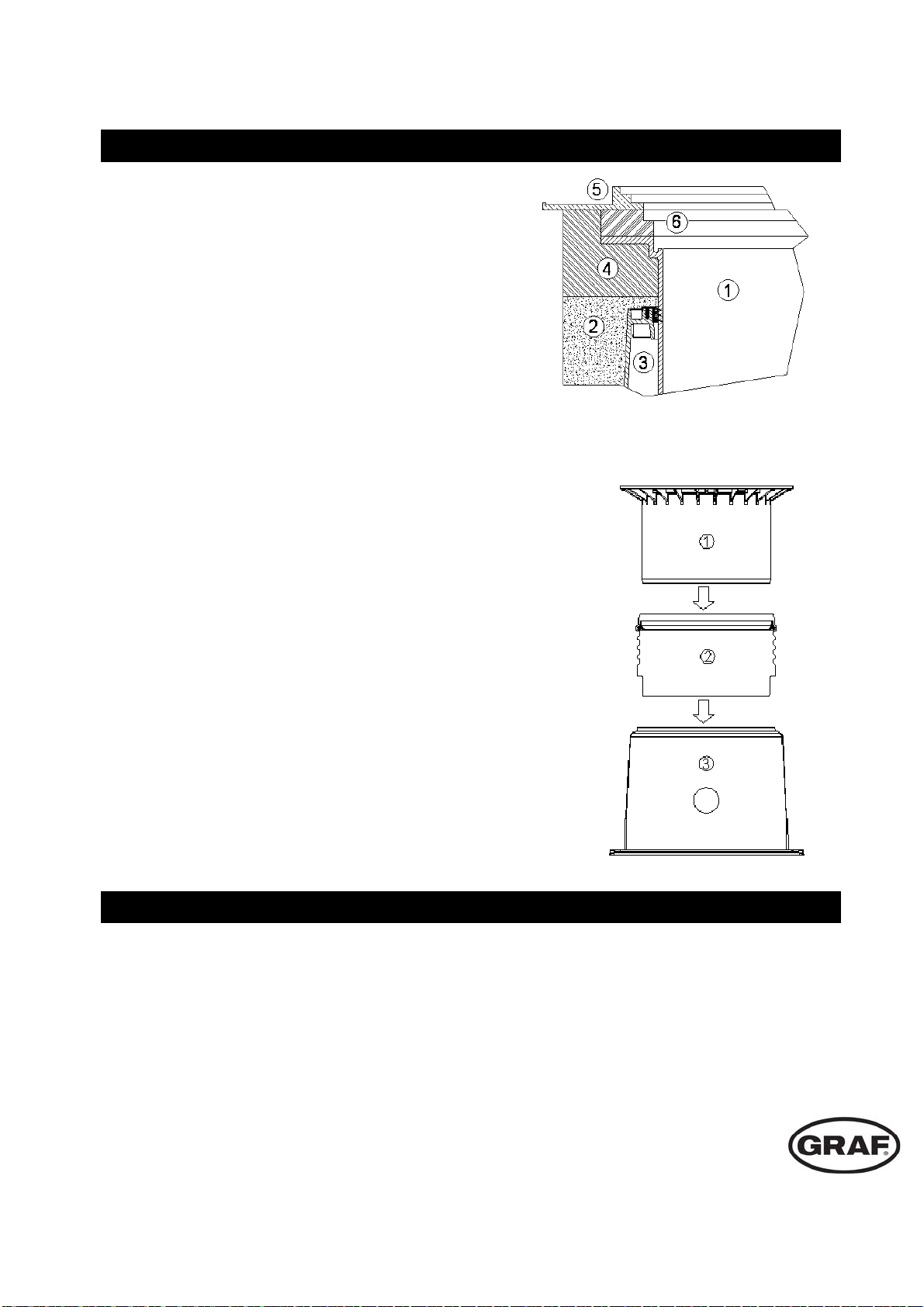

6.4 Teleskop – Domschacht PKW befahrbar
Wird der Behälter unter PKW befahrenen Flächen installiert
muss das Teleskop (Farbe Anthrazit) im Kragenbereich mit
Beton (Belastungsklasse B25 = 250 Kg/m²) unterfüttert
werden. Die anzufüllende Betonschicht muss umlaufend mind.
300 mm breit und ca. 200 mm hoch sein. Die
Mindestüberdeckung über der Tankschulter beträgt mind. 800
mm (max. 1050 mm mit Teleskop, Überdeckung bis max.
2000 mm mit Zwischenstück möglich).
Achtung: Unbedingt Teleskop Domschacht Guss (mit
Gussabdeckung Klasse B) verwenden.
„B“
„A“
„A“ „B“

[email protected]
www.graf.info
9 / 36
6. Tankdom und Teleskop-Domschacht montieren
6.5 Teleskop – Domschacht LKW befahrbar
Bei Installation unter LKW 12 befahrenen Flächen wird das
Teleskop wie in Punkt 6.4 unterfüttert. Anschließend
werden die Betonringe (Ø 600 mm) und ein Gussrahmen
mit sternförmiger Lastverteilung zur Aufnahme des
Gussdeckels installiert (mind. 800 mm, max. 2000 mm
Erdüberdeckung beachten). Der Gussrahmen muss eine
Auflagefläche von ca. 1 m² haben.
Achtung: Unbedingt Teleskop Domschacht LKW (Abdeckung
Klasse D bauseits zu stellen) verwenden.
6.6 Montage Zwischenstück
Wird bei größeren Erdüberdeckungen ein Zwischenstück benötigt
wird dieses unter Zuhilfenahme von Schmierseife in den Tankdom
eingesetzt. In die oberste Nut des Zwischenstücks wird die
Profildichtung eingelegt und großzügig eingefettet. Anschließend
den Teleskop-Domschacht einschieben und an die geplante
Geländeoberfläche anpassen.
max. Erdüberdeckung 1200 mm
(jeweils in Verb. mit dem Teleskop-Domschacht Maxi)
7. Inspektion und Wartung
Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu
überprüfen.
Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle
Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen
werden:
Behälter restlos entleeren
Flächen und Einbauteile mit Wasser reinigen
Schmutz aus dem Behälter restlos entfernen
alle Einbauteile auf ihren festen Sitz überprüfen.
Teleskop – Domschacht (um 5° neigbar)
Zwischenstück
Tankdom (um 360° drehbar)
Otto Graf GmbH – Carl-Zeiss-Str. 2-6 – DE-79331 Teningen – Tel.: [phone] – Fax: [phone]
GRAF Distribution S.A.R.L – 45, route d´Ernolsheim – FR-67120 Dachstein Gare – Tél.:[phone] – Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: [phone] – Fax: [phone]
GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: [phone] – Fax: + 44 1608 665-466
2015-12

[email protected]
www.graf.info
10 / 36
Installation and maintenance instructions for
GRAF rainwater storage tank, Carat series
2700 L
3750 L
4800 L
6500 L
Order No. 370001
Order No. 370002
Order No. 370003
Order No. 370004
The points described in these
instructions must be observed
under all circumstances. All
warranty rights are invalidated in
the event of non-observance.
Separate installation instructions
are enclosed in the transportation
packaging for all additional articles
purchased from GRAF.
The tank must be checked for any
damage prior to insertion into the
trench under all circumstances.
Missing instructions can be
downloaded on www.graf.info or
can be requested from GRAF.
Table of contents
1. GENERAL NOTES 11
1.1 Safety 11
1.2 Identification obligation 11
2. INSTALLATION CONDITIONS 12
3. TECHNICAL DATA 13
4. TANK STRUCTURE 14
5. INSTALLATION AND ASSEMBLY 14
5.1 Construction site 15
5.2 Trench 15
5.3 Insertion and filling 16
5.4 Routing connections 16
6. ASSEMBLING THE TANK DOME AND TELESCOPIC
DOME SHAFT 17
6.1 Assembling the tank dome 17
6.2 Assembling the telescopic dome shaft 17
6.3 Telescopic dome shaft on which persons may walk 17
6.4 Telescopic dome shaft over which passenger cars
may drive 17
6.5 Truck telescopic dome shaft 18
6.6 Assembling the adapter 18
7. INSPECTION AND SERVICING 18

[email protected]
www.graf.info
11 / 36
1. General notes
1.1 Safety
The relevant accident prevention regulations according to BGV C22 must be observed during all work.
Particularly when walking on the tanks, a 2nd person is required to secure the tank.
The relevant regulations and standards must additionally be taken into consideration during installation,
assembly, servicing, repair, etc. Relevant notes can be found in the corresponding sections of these
instructions.
During all work on the system or parts of the system, the entire system must
always be rendered inoperable and secured to prevent unauthorised
reactivation.
Except in the event of work carried out in the tank, the cover of the tank must
always be kept sealed, as this otherwise constitutes a maximum risk of
accident. The rain protection installed on delivery is merely transportation
packaging. It cannot be walked on and is not child-proof; it must be replaced
with a suitable cover immediately following delivery (telescopic dome shaft
with corresponding cover)! Only original GRAF covers or covers approved in
writing by GRAF must be used.
GRAF offers an extensive range of accessories, all of which are designed to
match each other and which can be extended to form complete systems. The
use of other accessories may lead to impediments to the system's functional
capability, therefore invalidating liability for resulting damage.
1.2 Identification obligation
All service water pipes and outlets must be identified in writing with the words "Not drinking water" or in
the form of images (DIN 1988 Part 2, Para. 3.3.2.) in order to avoid inadvertent connection with the
drinking water mains even after a number of years. Mix-ups, e.g. by children, may still occur even in the
case of correct identification. All service water extraction points must therefore be installed with valves
with child-proof locks.

[email protected]
www.graf.info
12 / 36
2. Installation conditions
Coverage heights with telescopic dome shaft in
green areas.
Maximum coverage heights with extensions and
telescopic dome shaft.
Covering heights with cast telescopic dome shaft
(with class B cast cover) in areas with car traffic
(load up to 3.5 t).
Without groundwater and stratum water
Coverage heights with Begu telescopic dome
shaft (with cover class D – to be provided at
construction site) in areas used by trucks with a
max. weight of 12 t.
Without groundwater and stratum water
Coverage heights on installation in groundwater
– the hatched areas specify the permissible
immersion depth for the adjacent tank size.
Maxi telescopic dome shaft
+
Telescopic with cast iron lid
Mini telescopic dome shaft
max 2000
>800 <2000
>800 <2000
>
800
<
18
00

[email protected]
www.graf.info
13 / 36
Hges
245
440
L
355 610
140
Hges
245 520 245
B
H
3. Technical data
Tank 2700 litres 3750 litres 4800 litres 6500 litres
Art. No. 370001 370002 370003 370004
Weight 120 kg 150 kg 185 kg 220 kg
L 2080 mm 2280 mm 2280 mm 2390 mm
W 1565 mm 1755 mm 1985 mm 2190 mm
H 1400 mm 1590 mm 1820 mm 2100 mm
Htot*
2010 mm 2200 mm 2430 mm 2710 mm
*Htot = total height
Htot Htot

[email protected]
www.graf.info
14 / 36
5
2
3
6
4
1
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
> 150 mm
ß
ß nach DIN 4124
63
1425
> 100 mm
7
4. Tank structure
Cover
Telescopic dome shaft (can be inclined by 5°)
Profile seal
Tank dome (can be rotated by 360°)
Tank - tank dome seal
Carat underground tank
5. Installation and assembly
Subsoil
Telescopic dome shaft
Compacted foundation
Surrounding (round-grained gravel, max.
grain size 8/16)
Covering layer
Carat underground tank
Concrete layer for surfaces used by
passenger cars / trucks
ß according to DIN 4124

[email protected]
www.graf.info
15 / 36
5. Installation and assembly
5.1 Construction site
Under all circumstances, the following points must be clarified prior to installation:
The structural suitability of the ground according to DIN 18196
Maximum groundwater levels which occur and drainage capability of the subsoil
Types of load which occur, e.g. traffic loads
An expert ground report should be requested from the local planning authority to determine the physical
characteristics of the subsoil.
5.2 Trench
To ensure that sufficient space is available for working, the base area of the trench must exceed the
dimensions of the tank by 500 mm on each side; the distance from solid constructions must be at least
1000 mm.
The embankment must be designed according to DIN 4124. The construction site must be horizontal and
plane and must guarantee sufficient load-bearing capacity.
The depth of the trench must be dimensioned so that the max. earth coverage (see point 2 – installation
conditions) above the tank is not exceeded. To use the system throughout the entire year, it is necessary
to install the tank and those parts of the system which conduct water in the frost-free area. The frost-free
depth is usually approx. 600 mm – 800 mm; precise information in this regard can be obtained from the
responsible authority.
A layer of compacted, round-grain gravel (grain size 8/16, thickness approx. 150 - 200 mm) is applied as
the foundation.
5.2.1 Slope, embankment, etc.
On installation of the tank in the immediate vicinity (< 5
m) of a slope, earthen mound or slope, a statically
calculated supporting wall must be erected to absorb the
soil pressure. The wall must exceed the dimensions of
the tank by at least 500 mm in all directions, and must be
located at least 1000 mm away from the tank.
5.2.2 Groundwater and cohesive (water-impermeable)
soils (e.g. clay soil)
If it is anticipated that the tanks will be immersed deeper
into the groundwater than is shown in the adjacent
figure, sufficient dissipation must be ensured. (See table
for max. immersion depth).
Dissipation of the drainage water (e.g. via an annular
drainage system) is recommended in the case of
cohesive, water-impermeable soils.
Tank size 2700 L 3750 L 4800 L 6500 L
Immersion
depth 1400 mm 1590 mm 910 mm 1050 mm
5.2.3 Installation adjacent to surfaces used by
vehicles
If the underground tanks are installed adjacent to surfaces
which are used by heavy vehicles weighing over 12 t, the
minimum distance away from these surfaces is at least the
depth of the trench.
>800 <2000

[email protected]
www.graf.info
16 / 36
5. Installation and assembly
5.2.4 Connection of several tanks
Two or more tanks are connected via the assembly
surfaces by means of GRAF special seals and basic
pipes (to be provided at construction site).
The apertures must be drilled to the corresponding size
using only the GRAF special crown bit. It must be
ensured that the distance between the tanks is at least
600 mm. The pipes must project at least 200 mm into the
tanks.
5.3 Insertion and filling
The tanks must be inserted, impact-free, into the
prepared trench using suitable equipment. The tank is
filled with 1/3 water before filling in the tank surrounding.
Afterwards the surrounding (roundgrain gravel, max.
grain size 8/16) is then filled in layers of max. 30 cm
steps and is compacted.
The individual layers must be well-compacted (manuel
tamper). Damage to the tank must be avoided during
compaction. Mechanical compaction machines must not
be used under any circumstances. The surrounding must
be at least 500 mm wide.
5.4 Routing connections
All feed and overflow pipes must be routed with a
decline of at least 1% in the direction of flow
(possible, subsequent settling must be taken into
consideration in this case). If the tank overflow is
connected to a public sewer, this must be
protected against reflux by means of a lifting
station (mixed sewer) or reflux seal (pure rainwater
sewer) according to DIN 1986.
All suction, pressure and control lines must be
routed in an empty pipe, which must be routed as
straight as possible, without bending, to the tank
with a decline. Necessary bends must be formed
using 30° moulded sections.
Important: The empty pipe must be connected to
an aperture above the max. water level.
Sewe
r

[email protected]
www.graf.info
17 / 36
6. Assembling the tank dome and telescopic dome shaft
6.1 Assembling the tank dome
Prior to assembly, the enclosed seal is inserted into the tank
domes’s groove „B“. The tank dome is then aligned with the
piping connections and is locked to the tank neck. It is
essential to make sure that the upper seal "A" (pre-assembled)
is correctly installed.
6.2 Assembling the telescopic dome shaft
The telescopic dome shaft enables infinite adaptation of the tank
to given site surfaces with earth coverage of between 750 mm
and 950 mm (Mini telescopic dome shaft) or 750 mm and 1050
mm (Maxi telescopic dome shaft).
For assembly purposes, the enclosed profile seal (material
EPDM) is inserted into the tank dome's sealing groove and is
coated generously with soft soap (do not use mineral oil-based
lubricants, as these attack the seal). The telescope is then
greased, inserted and aligned with the surface of the site.
6.3 Telescopic dome shaft on which persons may walk
Important: To prevent loads from being transferred onto the tank,
round-grain gravel (max. grain size 8/16) is filled in in layers
around the telescope and is evenly compacted. Damage to the
tank dome and telescope must be avoided during this step. The
cover is then positioned and is sealed to prevent entry by children.
Tighten the threaded connection on the cover so tightly that it
cannot be opened by a child!
6.4 Telescopic dome shaft over which passenger cars may drive
If the tank is installed under areas used by passenger cars, the
collar area of the telescope (colour anthracite) must be
supported with concrete (load class B25 = 250 kg/m²). The
layer of concrete to be installed must be at least 300 mm wide and
approx. 200 mm high all around. The minimum coverage above
the shoulder of the tank is at least 800 mm (max. 1050 mm with
telescope, coverage up to max. 2000 mm possible with
intermediate section).
Attention: It is essential to use the cast telescopic dome shaft
(with class B cast cover).
„A“
„A“ „B“ „B“

[email protected]
www.graf.info
18 / 36
6. Assembling the tank dome and telescopic dome shaft
6.5 Truck telescopic dome shaft
On installation under areas used by trucks with a maximum
weight of 12 t, the telescope is supported as described in
point 6.4. The concrete rings (Ø 600 mm) and a cast
frame with star-shaped load distribution for mounting the
cast cover are then installed (observe earth coverage of at
least 800 mm, max. 2000 mm). The cast frame must have a
supporting area of approx. 1 m².
Attention: It is essential to use the truck telescope dome
shaft (class D cover to be provided by customer).
6.6 Assembling the extension
For lager coverage heights an extension is needed. To insert the
extension into the tank dome, soft soap is needed. Into the highest
groove of the extension the profile seal is inserted an greased
generously. Afterwards push the telescopic dome shaft into the
extension and adapt it to the planned area surface.
max. earth-cover 2000 mm
(in each case in connection with the Maxi telescopic dome shaft)
7. Inspection and servicing
The entire system must be checked for leaks, cleanliness and stability at least every three months.
The entire system should be serviced at intervals of approx. 5 years. In this case, all parts of the system
must be cleaned and their function checked. Servicing should be carried out as follows:
Drain the tank completely
Clean surfaces and internal parts with water
Remove all dirt from the tank
Check that all internal parts are firmly seated.
Telescopic dome shaft (can be inclined by 5°)
Extension
Tank dome (can be rotated by 360°)
Otto Graf GmbH – Carl-Zeiss-Str. 2-6 – DE-79331 Teningen – Tel.: [phone] – Fax: [phone]
GRAF Distribution S.A.R.L – 45, route d´Ernolsheim – FR-67120 Dachstein Gare – Tél.:[phone] – Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: [phone] – Fax: [phone]
GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: [phone] – Fax: + 44 1608 665-466
2016-05
