Einbau-/ Montage-/ und Wartungsanleitung für
GRAF Carat XL Trinkwasser Erdspeicher
Carat XL
Trinkwasser Erdspeicher
natur
10.000 L Best.-Nr. 370605
Die in dieser Anleitung
beschriebenen Punkte sind
unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeglicher
Garantieanspruch. Für alle über
GRAF bezogenen Zusatzartikel
erhalten Sie separate in der
Transportverpackung beiliegende
Einbauanleitungen.
Eine Überprüfung der Behälter auf
eventuelle Beschädigungen hat
unbedingt vor dem Versetzen in
die Baugrube zu erfolgen.
Fehlende Anleitungen können Sie
unter www.graf.info downloaden
oder bei GRAF anfordern.
Inhaltsübersicht
1. ALLGEMEINE HINWEISE 2
1.1 Sicherheit 2
2. EINBAUBEDINGUNGEN 3
3. TECHNISCHE DATEN 4
4. AUFBAU TANK 4
5. EINBAU UND MONTAGE 5
5.1 Baugrund 5
5.2 Baugrube 5
5.3 Einsetzen und Verfüllen 6
5.4 Anschlüsse legen 7
6. TANKDOM UND TRINKWASSER-TELESKOP
DOMSCHACHT MONTIEREN 7
6.1 Tankdom montieren 7
6.2 Trinkwasser-Teleskop Domschacht montieren 7
6.3 Trinkwasser-Teleskop Domschacht begehbar 7
6.4 Innen liegender Deckel 8
6.5 Montage Zwischenstück 8
7. INSPEKTION UND WARTUNG 8

[email protected]
www.graf.info
2 / 32
1. Allgemeine Hinweise
1.1 Sicherheit
Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften nach BGV C22 zu beachten.

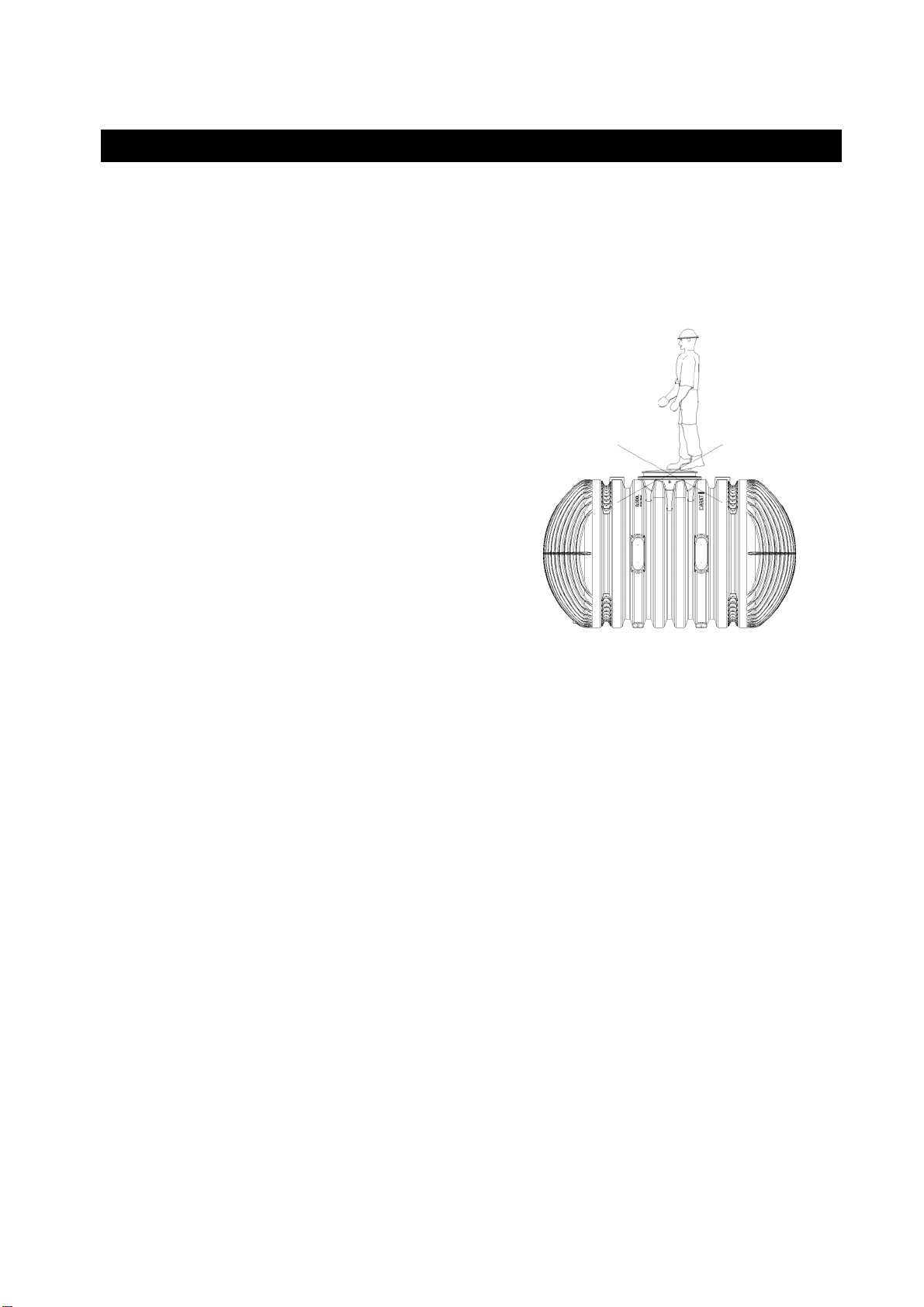

Besonders bei Begehung der Behälter ist eine 2. Person zur Absicherung erforderlich.
Des Weiteren sind bei Einbau, Montage, Wartung, Reparatur usw. die in Frage kommenden Vorschriften
und Normen zu berücksichtigen. Hinweise hierzu finden Sie in den dazugehörigen Abschnitten dieser
Anleitung.
Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen
ist immer die Gesamtanlage außer Betrieb zu setzen und
gegen unbefugtes Wiedereinschalten zu sichern.
Vor Inbetriebnahme muss der Tank gründlich gereinigt
werden, da durch Transport und Lagerung eventuell
Schmutz oder Regenwasser in den Behälter gekommen
sein kann.
Der Behälterdeckel ist stets, außer bei Arbeiten im
Behälter, verschlossen zu halten, ansonsten besteht
höchste Unfallgefahr. Der bei Anlieferung montierte
Regenschutz ist nur eine Transportverpackung und nicht
begehbar und nicht kindersicher, er muss umgehend nach
Anlieferung gegen eine geeignete Abdeckung
ausgetauscht werden (Trinkwasser-Teleskop-Domschacht
mit entsprechender Abdeckung)! Es sind nur Original
GRAF – Abdeckungen oder von Fa. GRAF schriftlich
freigegebene Abdeckungen zu verwenden.
Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt
sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile
kann dazu führen, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus
entstandene Schäden aufgehoben wird.

[email protected]
www.graf.info
3 / 32
2. Einbaubedingungen

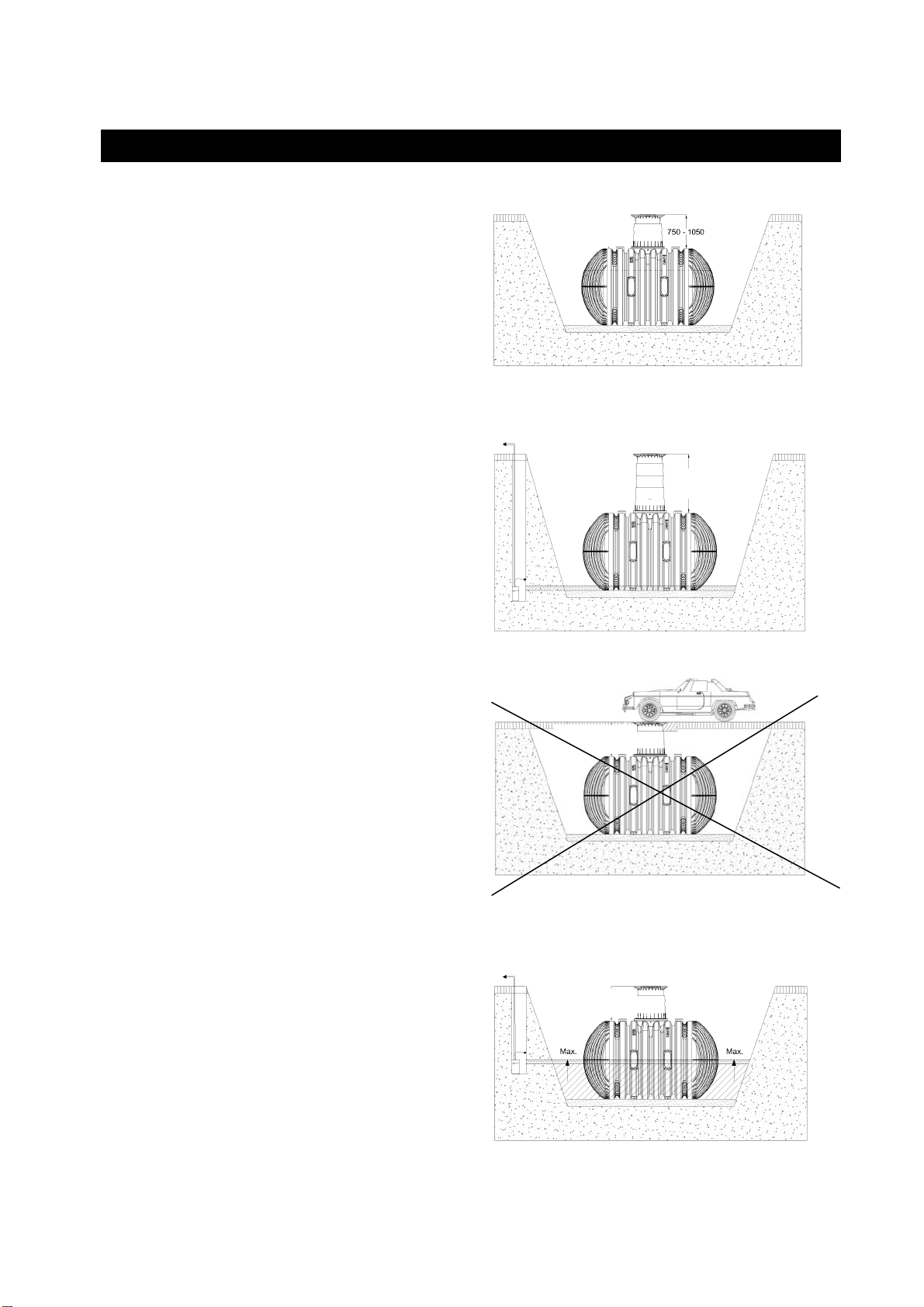

Überdeckungshöhen mit Trinkwasser-Teleskop
Domschacht im Grünbereich
Wir empfehlen generell die Verwendung des dafür
vorgesehenen Trinkwasser-Teleskop Dom-
schachtes.
Überdeckungshöhen mit Zwischenstück und
Trinkwasser-Teleskop Domschacht maximal
Es wird empfohlen, generell eine Drainage
einzubauen.
Die Behälter dürfen nicht unter Verkehrsflächen
eingebaut werden
(Trinkwasser-Tesleskop Domschacht ist nicht
befahrbar)
Die Tanks dürfen nicht im Grundwasser eingebaut
werden. Ist zu erwarten, dass Grundwasser auch
nur gelegentlich höher ansteigt, als in der
nebenstehenden Abbildung gezeigt, ist dieses
durch eine Drainage abzuleiten
Es wird empfohlen, generell eine Drainage
einzubauen.
>800 <2000
Trinkwasser-Teleskop
Domschacht
max. 2000
>800 <2000

[email protected]
www.graf.info
4 / 32
3. Technische Daten
Tank Art.-Nr. Gewicht L B H Hges*
10.000 L 370605 410 kg 3520 mm 2240 mm 2285 mm 2895 mm
* Hges –Gesamthöhe
4. Aufbau Tank
Deckel
Trinkwasser-Teleskop Domschacht (um 5° neigbar)
Profildichtung
Tankdom (um 360° drehbar)
Dichtung Tank - Tankdom
Carat XL Trinkwasser Erdspeicher

[email protected]
www.graf.info
5 / 32

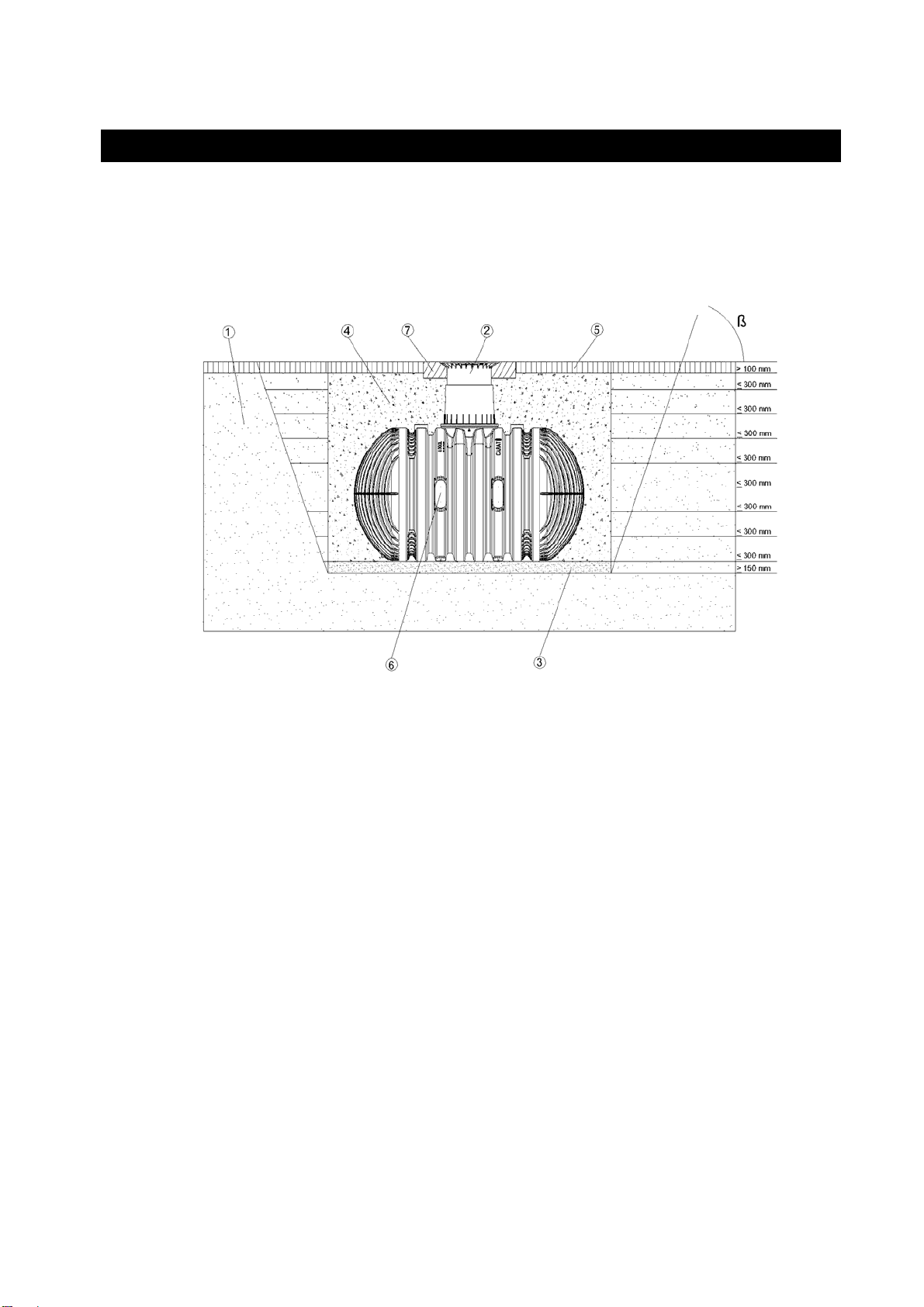

5. Einbau und Montage
Erdreich
Trinkwasser-Teleskop Domschacht
Verdichteter Unterbau
Umhüllung (Rundkornkies max. Körnung 8/16)
5.1 Baugrund
Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden:
Die bautechnische Eignung des Bodens nach DIN 18196
Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes
Auftretende Belastungsarten, z. B. Verkehrslasten
Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen
Bauamt angefordert werden.
5.2 Baugrube
Damit ausreichend Arbeitsraum vorhanden ist, muss die Grundfläche der Baugrube die Behältermaße auf
jeder Seite um 500 mm überragen, der Abstand zu festen Bauwerken muss mind. 1000 mm betragen.
Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund muss waagerecht und eben sein und eine
ausreichende Tragfähigkeit gewährleisten.
Die Tiefe der Grube muss so bemessen sein, dass die max. Erdüberdeckung (siehe Punkt 2 -
Einbaubedingungen) über dem Behälter nicht überschritten wird. Für die ganzjährige Nutzung der Anlage
ist eine Installation des Behälters und der wasserführenden Anlagenteile im frostfreien Bereich
notwendig. In der Regel liegt die frostfreie Tiefe bei ca. 600 mm – 800 mm, genaue Angaben hierzu
erhalten Sie bei der zuständigen Behörde. Als Unterbau wird eine Schicht verdichteter Rundkornkies
(Körnung 8/16, Dicke ca. 150 – 200 mm) aufgetragen.
Deckschicht
Carat XL Trinkwasser Erdspeicher

[email protected]
www.graf.info
6 / 32
5. Einbau und Montage

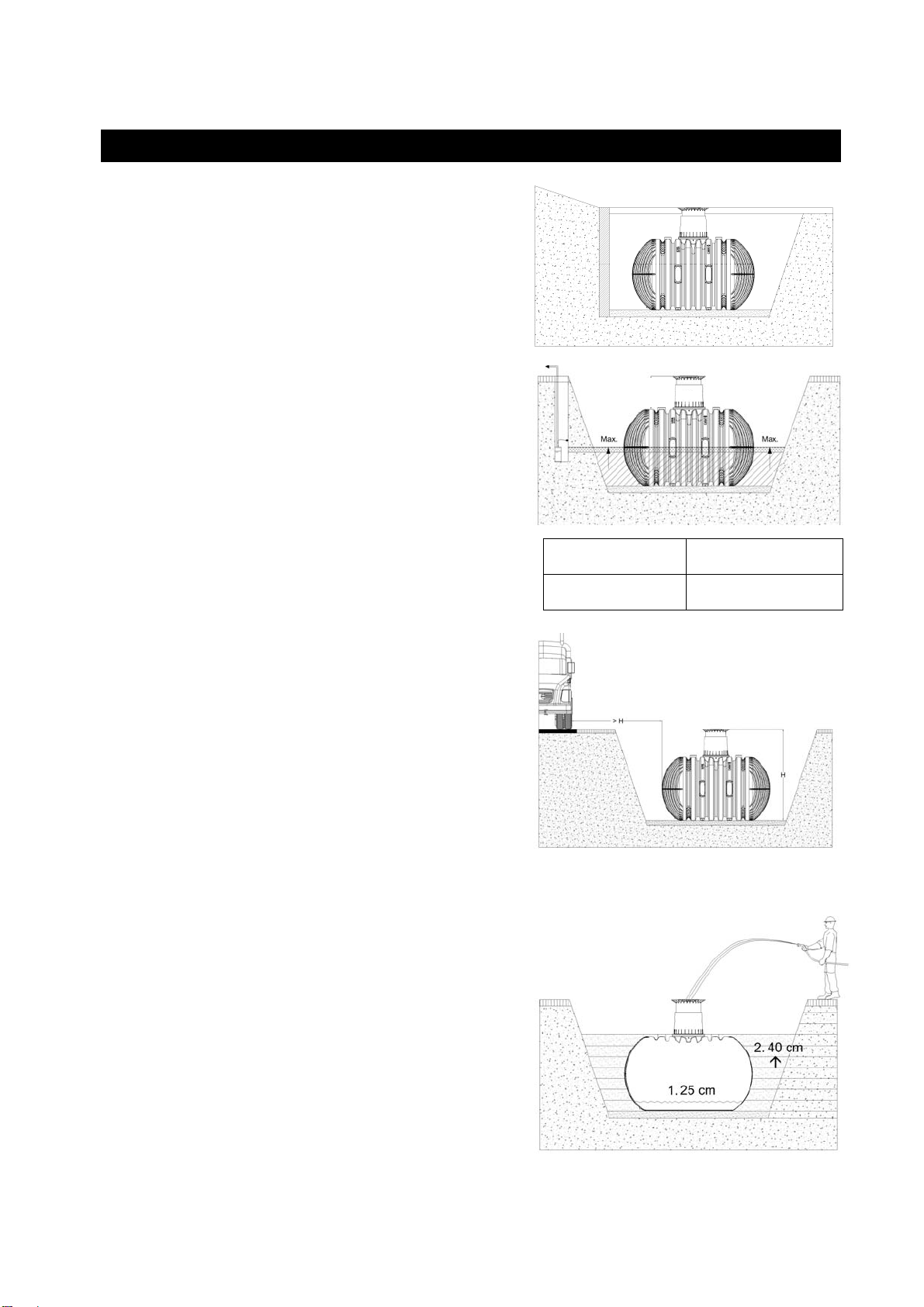

5.2.1 Hanglage, Böschung etc.
Beim Einbau des Behälters in unmittelbarer Nähe (< 5 m)
eines Hanges, Erdhügels oder einer Böschung muss eine
statisch berechnete Stützmauer zur Aufnahme des
Erddrucks errichtet werden. Die Mauer muss die
Behältermaße um mind. 500 mm in alle Richtungen
überragen und einen Mindestabstand von 1000 mm zum
Behälter haben.
5.2.2 Grundwasser und bindige
(wasserundurchlässige) Böden (z. B.
Lehmboden)
Bei nur gelegentlich auftretendem Grundwasser und
bindigen, wasserundurchlässigen Böden (z.B. Lehm) ist
für eine ausreichende Ableitung (Drainage) des Grund-
bzw. Sickerwassers zu sorgen, so dass die Behälter nie
tiefer als in der Tabelle angegeben im Grundwasser
stehen. Ggf. muss die Drainageleitung in einem
senkrecht eingebauten DN 300 Rohr enden, in dem eine
Tauchdruckpumpe eingelassen ist, die das überschüssige
Wasser abpumpt. Die Pumpe ist regelmäßig zu überprüfen.
Ist zu erwarten, dass die Behälter tiefer eintauchen ist in
jedem Fall für eine ausreichende Ableitung zu sorgen.
Wir empfehlen generell die Verlegung einer
Drainageleitung, da bei längeren Regenereignissen der
Grundwasserstand unvorhergesehen ansteigen kann.
5.2.3 Installation neben befahrenen Flächen
Werden die Erdtanks neben Verkehrsflächen installiert, die
mit schweren Fahrzeugen über 12 t befahren werden,
entspricht der Mindestabstand zu diesen Flächen
mindestens der Grubentiefe.
5.3 Einsetzen und Verfüllen
Die Behälter sind stoßfrei mit geeignetem Gerät in die
vorbereitete Baugrube einzubringen.
Vor dem Anfüllen der Behälterumhüllung wird der Behälter
zu 1/3 mit Wasser gefüllt, danach wird die Umhüllung
(Rundkornkies max. Körnung 8/16) lagenweise in max.
40 cm Schritten bis Behälteroberkante angefüllt und
verdichtet. Die einzelnen Lagen müssen gut verdichtet
werden (Handstampfer). Beim Verdichten ist eine
Beschädigung des Behälters zu vermeiden. Es dürfen auf
keinen Fall mechanische Verdichtungsmaschinen einge-
setzt werden. Die Umhüllung muss mind. 500 mm breit
sein.
Tankgröße 10.000 L
Eintauchtiefe 1142,50 mm
>800 <2000

[email protected]
www.graf.info
7 / 32
5.4 Anschlüsse legen
Alle Anschlüsse sind unterhalb des
Tankdomes anzubringen, sodass
gewährleistet ist, dass der maximale
Wasserstand im Behälter unterhalb der
Verbindung Tank/Tankdom liegt.
Achtung: Für die Montage der Anschlüsse
verwenden Sie bitte ausschließlich
lebensmittelechte Materialien (z.B. PE-
Verschraubungen).
6.1 Tankdom montieren
Vor der eigentlichen Montage wird die mitgelieferte
Dichtung zwischen Tank und Tankdom auf das
Aufnahmeprofil des Tankhalses „B“ geschoben und
anschließend bis zum Anschlag in den Tankhals
eingeschoben. Es muss unbedingt auf den Sitz der
oberen Dichtung „A“ (bereits vormontiert) geachtet
werden.
6.2 Trinkwasser-Teleskop Domschacht montieren
Der Trinkwasser-Teleskop Domschacht ermöglicht ein
stufenloses Anpassen des Behälters an gegebene
Geländeoberflächen zwischen 750 mm und 1050 mm
Erdüberdeckung. Zur Montage wird die Profildichtung
(Material EPDM) des Tankdoms großzügig mit Schmierseife
(keine Schmierstoffe auf Mineralölbasis verwenden, da
diese die Dichtung angreifen) eingerieben. Anschließend
wird das Trinkwasser-Teleskop ebenfalls eingefettet,
eingeschoben und an die Geländeoberfläche angeglichen.
6.3 Trinkwasser-Teleskop Domschacht begehbar
Wichtig: Um das Übertragen von Lasten auf den Behälter zu
verhindern wird das Trinkwasser-Teleskop lagenweise mit
Rundkornkies (max. Körnung 8/16) angefüllt und
gleichmäßig verdichtet. Dabei ist eine Beschädigung des
Behältertankdomes bzw. Teleskops zu vermeiden.
Anschließend wird der Deckel aufgesetzt und kindersicher
verschlossen, die Verschraubung am Deckel ist so fest
anzuziehen, dass sie von einem Kind nicht
geöffnet werden kann!
5. Einbau und Montage
6. Tankdom und Trinkwasser-Teleskop Domschacht montieren
A
A
B
B
maximaler
Wasserstand

[email protected]
www.graf.info
8 / 32
Schraube
Innerer Deckel
Dichring
Teleskop
Flanschring
6. Tankdom und Trinkwasser-Teleskop Domschacht montieren
6.4 Innen liegender Deckel
Das Trinkwasser-Teleskop ist mit einem zweiten innen liegenden Deckel
versehen. Dieser ist ebenfalls immer, außer bei Arbeiten im Behälter,
verschlossen zu halten. Der Deckel wird auf den Flanschring
aufgeschraubt, wobei unbedingt alle Schrauben fest anzuziehen sind.
Bevor der Deckel aufgesetzt wird, muss die Dichtung umlaufend
eingelegt sein.
6.5 Montage Zwischenstück
Wird bei größeren Erdüberdeckungen ein Zwischenstück benötigt
wird dieses unter Zuhilfenahme von Schmierseife in den Tankdom
eingesetzt. In die oberste Nut des Zwischenstücks wird die
Profildichtung eingelegt und großzügig eingefettet. Anschließend
den Trinkwasser-Teleskop Domschacht einschieben und an die
geplante Geländeoberfläche anpassen.
max. Erdüberdeckung 2000 mm
7. Inspektion und Wartung
Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu
überprüfen.
Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle
Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen
werden:
Behälter restlos entleeren
Flächen und Einbauteile mit Wasser reinigen
Schmutz aus dem Behälter restlos entfernen
alle Einbauteile auf ihren festen Sitz überprüfen.
Trinkwasser-Teleskop Domschacht (um 5° neigbar)
Zwischenstück
Tankdom (um 360° drehbar)
Innenliegende
r
Deckel
Flanschring
Schraube
Dichtring
Teleskop
Otto Graf GmbH – Carl-Zeiss-Str. 2-6 – DE-79331 Teningen – Tel.: [phone] – Fax: [phone]
GRAF Distribution S.A.R.L – 45, route d´Ernolsheim – FR-67120 Dachstein Gare – Tél.:[phone] – Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: [phone] – Fax: [phone]
GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: [phone] – Fax: + 44 1608 665-466
2015-12

[email protected]
www.graf.info
9 / 32
Installation and maintenance instructions for
GRAF Carat XL drinking water underground tank
Carat XL
Drinking water underground
tank nature
10.000 L Order No. 370605
The points described in these
instructions must be observed
under all circumstances. All
warranty rights are invalidated in
the event of non-observance.
Separate installation instructions
are enclosed in the transportation
packaging for all additional articles
purchased from GRAF.
Missing instructions must be
requested from us immediately.
The tank must be checked for any
damage prior to insertion into the
trench under all circumstances.
Missing instructions can be
downloaded on www.graf.info or
can be requested from GRAF.
Table of contents
1. GENERAL NOTES 10
1.1 Safety 10
2. INSTALLATION CONDITIONS 11
3. TECHNICAL DATA 12
4. TANK STRUCTURE 12
5. INSTALLATION AND ASSEMBLY 13
5.1 Construction site 13
5.2 Trench 13
5.3 Insertion and filling 14
5.4 Routing connections 15
6. ASSEMBLING THE TANK DOME AND DRINKING
WATER TELESCOPIC DOME SHAFT 15
6.1 Assembling the tank dome 15
6.2 Assembling the drinking water telescopic dome shaft 15
6.3 Telescopic dome shaft on which persons may walk 15
6.4 Internal lid 16
6.5 Assembling the adapter 16
7. INSPECTION AND SERVICING 16

[email protected]
www.graf.info
10 / 32
1. General notes
1.1 Safety
The relevant accident prevention regulations according to BGV C22 must be observed during all work.
Particularly when walking on the tanks, a 2nd person is required to secure the tank.
The relevant regulations and standards must additionally be taken into consideration during installation,
assembly, servicing, repair, etc. Relevant notes can
be found in the corresponding sections of these
instructions.
During all work on the system or parts of the system,
the entire system must always be rendered
inoperable and secured to prevent unauthorised
reactivation.
The tank must be thoroughly cleaned prior to
commissioning, because transport and storage may
result in dirt or rainwater entering the container.
Except in the event of work carried out in the tank, the
cover of the tank must always be kept sealed, as this
otherwise constitutes a maximum risk of accident.
The rain protection installed on delivery is merely
transportation packaging. It cannot be walked on and
is not child-proof; it must be replaced with a suitable
cover immediately following delivery (drinking water
telescopic dome shaft with corresponding cover)!
Only original GRAF covers or covers approved in
writing by GRAF must be used.
GRAF offers an extensive range of accessories, all of
which are designed to match each other and which
can be extended to form complete systems. The use of other accessories may lead to impediments to the
system's functional capability, therefore invalidating liability for resulting damage.

[email protected]
www.graf.info
11 / 32
2. Installation conditions

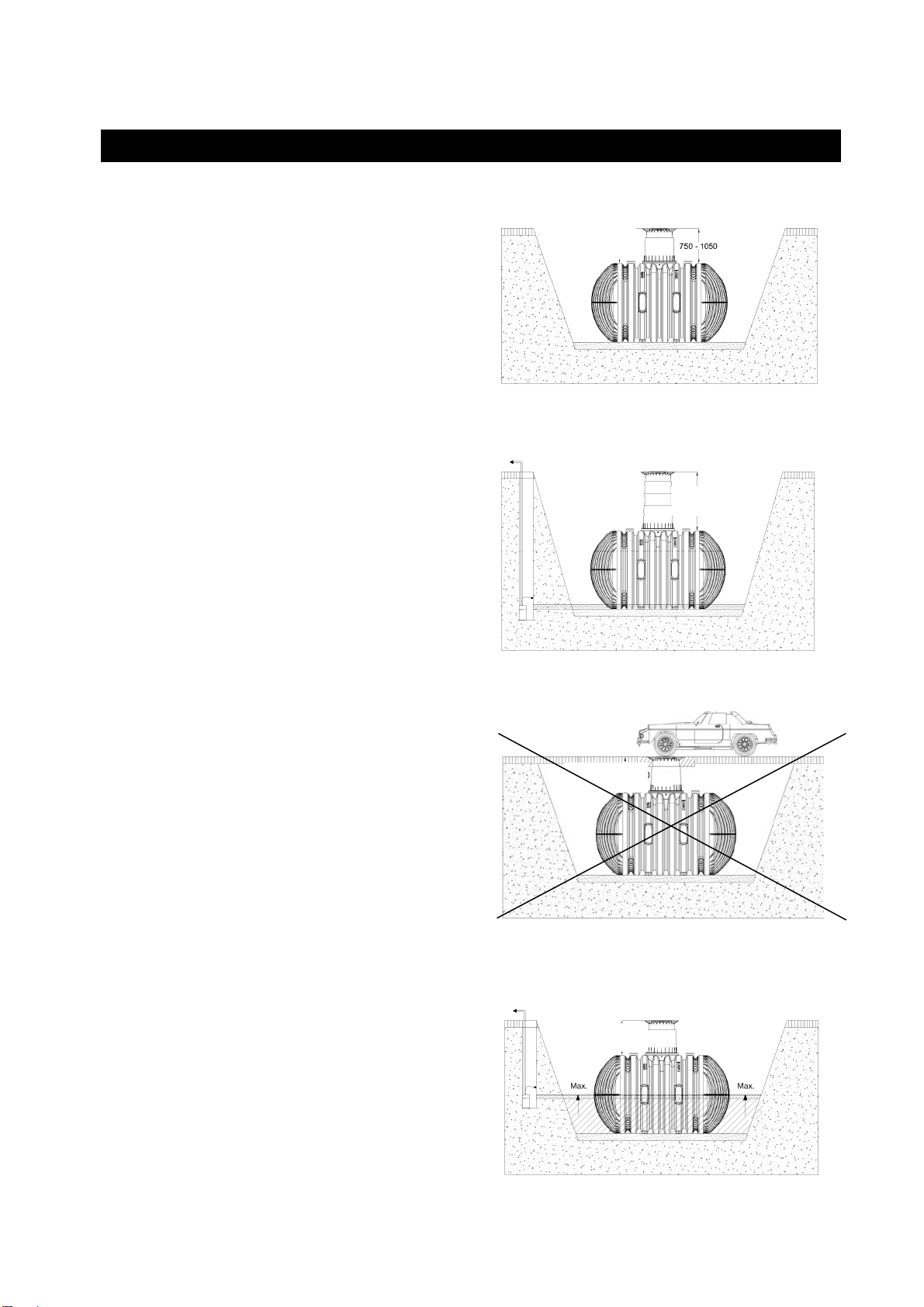

Covering heights with drinking water telescopic
dome shaft in green areas
We generally recommend using the drinking water
telescopic dome shaft planned for it.
Max. covering heights with extension and
drinking water telescopic dome shaft
It is generally recommended that a drain line is
installed.
The tank must not be installed under traffic area
(drinking water telescopic dome shaft is not
trafficable)
The tanks must not be installed in the ground
water. If it is to be expected that the ground water
could rise higher, even occasionally, as shown in
the figure opposite, the ground water must be
discharged via a drain line.
It is generally recommended that a drain line is
installed.
>800 <2000
Drinking water
telescopic dome shaft
max. 2000
>800 <2000

[email protected]
www.graf.info
12 / 32
3. Technical data
Tank Art.-No. Weight L B H Htot*
10.000 L 370605 410 kg 3520 mm 2240 mm 2285 mm 2895 mm
* Htot – total height
4. Tank structure
Cover
Drinking water telescopic dome shaft
(can be inclined by 5°)
Profile seal
Tank dome (rotating through 360°)
Tank – tank dome seal
Carat XL drinking water underground
tank
Htot Htot Htot
440

[email protected]
www.graf.info
13 / 32
5. Installation and assembly
Subsoil
Drinking water telescopic dome shaft
Compacted foundation
Surrounding (round-grained gravel, max. grain
size 8/16)
Covering layer
Carat XL drinking water underground tank
5.1 Construction site
Under all circumstances, the following points must be clarified prior to installation:
The structural suitability of the ground according to DIN 18196
Maximum groundwater levels which occur and drainage capability of the subsoil
Types of load which occur, e.g. traffic loads
An expert ground report should be requested from the local planning authority to determine the physical
characteristics of the subsoil.
5.2 Trench
To ensure that sufficient space is available for working, the base area of the trench must exceed the
dimensions of the tank by 500 mm on each side; the distance from solid constructions must be at least
1000 mm.
The embankment must be designed according to DIN 4124. The construction site must be horizontal and
plane and must guarantee sufficient load-bearing capacity.
The depth of the trench must be dimensioned so that the max. earth coverage (see point 2 – installation
conditions) above the tank is not exceeded. To use the system throughout the entire year, it is necessary
to install the tank and those parts of the system which conduct water in the frost-free area. The frost-free
depth is usually approx. 600 mm – 800 mm; precise information in this regard can be obtained from the
responsible authority.
A layer of compacted, round-grain gravel (grain size 8/16, thickness approx. 150 - 200 mm) is applied as
the foundation.

[email protected]
www.graf.info
14 / 32
5. Installation and assembly
5.2.1 Slope, embankment, etc.
On installation of the tank in the immediate vicinity (< 5
m) of a slope, earthen mound or slope, a statically
calculated supporting wall must be erected to absorb the
soil pressure. The wall must exceed the dimensions of
the tank by at least 500 mm in all directions, and must be
located at least 1000 mm away from the tank.
5.2.2 Groundwater and cohesive (water-
impermeable) soils (e.g. clay soil)
With only occasional ground water and cohesive, water-
impermeable soils (e.g. loam), adequate drainage of the
ground water or leakage water must be ensured so that
the tanks never stand deeper in the ground water than
indicated in the table. If necessary, the drainage line
must end in a vertical DN 300 pipe in which an
immersion pressure pump is installed to pump off the
excessive water. The pump must be checked at regular
intervals.
If it is to be expected that the tanks could sink lower,
adequate drainage must be ensured in all cases.
We recommend the general laying of a drainage line,
since in the event of prolonged rainfall the ground
water level can rise unexpectedly.
5.2.3 Installation adjacent to surfaces used by
vehicles
If the underground tanks are installed adjacent to
surfaces which are used by heavy vehicles weighing
over 12 t, the minimum distance away from these
surfaces is at least the depth of the trench.
5.3 Insertion and filling
The tanks must be inserted, impact-free, into the
prepared trench using suitable equipment. The tank is
filled with 1/3 water before filling the tank surround.
Afterwards the surrounding (roundgrain gravel, max.
grain size 8/16) is then filled in layers of max. 40 cm
steps and is compacted.
The individual layers must be well-compacted (manuel
tamper). Damage to the tank must be avoided during
compaction. Mechanical compaction machines must not
be used under any circumstances. The surrounding
must be at least 500 mm wide.
Tank size 10.000 L
Immersion depth 1142,50 mm
>800 <2000

[email protected]
www.graf.info
15 / 32
5. Installation and assembly
5.4 Routing connections
All connections are to be attached beneath the
tank dome in order to ensure that the maximum
water level in the tank lies beneath the tank/tank
dome connection.
Attention: Please only use food safe materials
(e.g. PE threaded connections) for the
assembly of the connections).
6.1 Assembling the tank dome
Prior to assembly, the enclosed seal is locked
onto the tank neck’s profile „B“. The tank dome is
then locked to the tank neck. It is essential to
make sure that the upper seal "A" (pre-
assembled) is correctly installed.
6.2 Assembling the drinking water telescopic dome
shaft
The telescopic dome shaft enables infinite adaptation of
the tank to given site surfaces with earth coverage of
between 750 mm and 1050 mm.
For assembly purposes, the enclosed profile seal
(material EPDM) is inserted into the tank dome's sealing
groove and is coated generously with soft soap (do not
use mineral oil-based lubricants, as these attack the
seal). The telescope is then greased, inserted and
aligned with the surface of the site.
6.3 Telescopic dome shaft on which persons may
walk
Important: To prevent loads from being transferred onto the
tank, round-grain gravel (max. grain size 8/16) is filled in
layers around the telescope and is evenly compacted.
Damage to the tank dome and telescope must be avoided
during this step. The cover is then positioned and is sealed to
prevent entry by children. Tighten the threaded connection on
the cover so tightly that it cannot be opened by a child!
6. Assembling the tank dome and drinking water telescopic dome shaft
A
A
B
B
maximum
wate
r
level

[email protected]
www.graf.info
16 / 32
Schraube
Innerer Deckel
Dichring
Teleskop
Flanschring
6. Assembling the tank dome and drinking water telescopic dome shaft
6.4 Internal lid
The drinking water telescope is equipped with a second internal lid. This
is always to be kept closed except when working in the container. The lid
is screwed onto the flange ring, whereupon all screws must then be
screwed tight.
The seal must be in place around the entire circumference before the lid
is positioned.
6.5 Assembling the adapter
For lager coverage heights a adapter is needed. To insert the
adapter into the tank dome, soft soap is needed. Into the highest
groove of the adapter the profile seal is inserted an greased
generously. Afterwards push the drinking water telescopic dome
shaft into the adapter and adapt it to the planned area surface.
max. earth-cover 2000 mm
7. Inspection and servicing
The entire system must be checked for leaks, cleanliness and stability at least every three months.
The entire system should be serviced at intervals of approx. 5 years. In this case, all parts of the system
must be cleaned and their function checked. Servicing should be carried out as follows:
Drain the tank completely
Clean surfaces and internal parts with water
Remove all dirt from the tank
Check that all internal parts are firmly seated.
Telescopic dome shaft (can be inclined by 5°)
Adapter
Tank dome (can be rotated by 360°)
Internal lid Screw
Sealing ring
Telescope
Flange ring
Otto Graf GmbH – Carl-Zeiss-Str. 2-6 – DE-79331 Teningen – Tel.: [phone] – Fax: [phone]
GRAF Distribution S.A.R.L – 45, route d´Ernolsheim – FR-67120 Dachstein Gare – Tél.:[phone] – Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: [phone] – Fax: [phone]
GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: [phone] – Fax: + 44 1608 665-466
2015-12

[email protected]
www.graf.info
17 / 32
Notice de montage et d’entretien
Cuve à enterrer pour stockage d’eau potable GRAF Carat XL
Carat XL
Cuve à enterrer pour
stockage d’eau potable
nature
10.000 L réf. 370605
Afin de garantir le bon
fonctionnement et la longévité de
votre installation, les différents
points décrits dans cette notice
doivent scrupuleusement être
respectés. Tout manquement à ces
règles annulera systématiquement
la garantie. Lisez également toutes
les notices des autres éléments
fournis par la société GRAF. Vous
trouverez les notices de montage
jointes dans l’emballage.
Avant de positionner la cuve dans la
fosse, il est important de vérifier que
celle-ci n’a pas été endommagée.
Les notices manquantes peuvent
être téléchargées sur www.graf.info
ou être demandées auprès de la
société GRAF.
Sommaire
1. GÉNÉRALITÉS 18
1.1 Sécurité 18
2. CONDITIONS D’INSTALLATION 19
3. CARACTÉRISTIQUES TECHNIQUES 20
4. ASSEMBLAGE DU RÉSERVOIR 20
5. MISE EN PLACE ET MONTAGE 21
5.1 Terrain 21
5.2 Fouille 21
5.3 Mise en place et remplissage 22
5.4 Raccordement 23
6. MONTAGE DU DOME ET DE LA REHAUSSE
TELESCOPIQUE D’EAU POTABLE 23
6.1 Montage du dôme 23
6.2 Monter de la rehausse télescopique d’eau potable 23
6.3 Rehausse télescopique passage piétons 23
6.4 Couvercle intérieur 24
6.5 Montage de la rallonge 24
7. INSPECTION ET ENTRETIEN 24

[email protected]
www.graf.info
18 / 32
1. Généralités
1.1 Sécurité
Les règles de sécurité doivent impérativement être respectées lors de l’installation de la cuve. Durant
l’inspection de la cuve, une 2ème personne doit être
présentée. Les instructions d’installation, de montage,
d’entretien et de réparation indiquées ci-après doivent
être scrupuleusement respectées.
Durant toute intervention sur la cuve ou les accessoires,
l’installation complète doit être mise hors service.
Avant la mise en service, nettoyer soigneusement la
cuve qui peut contenir des salissures ou de l’eau de
pluie suite au transport et au stockage.
Pour des raisons de sécurité, le couvercle de la cuve
doit impérativement être verrouillé.
Le couvercle de protection provisoire placé sur la
cuve lors de la livraison doit immédiatement être
remplacé par la rehausse télescopique d’eau potable
avec couvercle en PE.
Seuls les rehausses et couvercles GRAF doivent
être utilisés.
La société GRAF vous propose une large gamme
d’accessoires d’une grande compatibilité. L’utilisation d’autres accessoires peut contribuer à un mauvais
fonctionnement de l’installation. Les dommages subis dans ce cas ne sont pas garantis.
