Graf Diamant User manual

Diamant
DE
Anleitung für Einbau und Wartung GRAF
Trinkwasserspeicher Serie Diamant mit TW-Abdeckung
>> Seite 1-8
EN
Installation and maintenance instructions for
Graf Diamant drinking water underground tank
>> Page 9-15
FR
Notice de montage et d’entretien cuve à enterrer pour stockage
d’eau potable GRAF Diamant
>> Page 16-23
ES
Instrucciones para montaje y mantenimiento del depósito soterrado
de agua potable GRAF Diamant
>> Página 24-30

Otto Graf GmbH
Kunststofferzeugnisse
Carl-Zeiss-Str. 2-6
DE-79331 Teningen
Tel.: [phone]
Fax: [phone]
[email protected]
www.graf-online.de

[email protected]
www.graf.info
1 / 30
Anleitung für Einbau und Wartung GRAF Trinkwasser-
speicher Serie Diamant mit TW-Abdeckung
Tankserie Diamant
Art.-Nr.
381130 / 381131 / 381132 /
381133
Die in dieser Anleitung
beschriebenen Punkte sind
unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeglicher
Garantieanspruch. Für alle über
GRAF bezogenen Zusatzartikel
erhalten Sie separate in der
Transportverpackung beiliegende
Einbauanleitungen.
Fehlende Anleitungen sind
umgehend bei uns anzufordern.
Eine Überprüfung der Behälter auf
eventuelle Beschädigungen hat
unbedingt vor dem Versetzen in
die Baugrube zu erfolgen.
Fehlende Anleitungen können Sie
unter www.graf.info downloaden
oder bei GRAF anfordern.
Inhaltsübersicht
1. ALLGEMEINE HINWEISE 2
1.1 Sicherheit 2
2. EINBAUBEDINGUNGEN 2
2.1 GRAF Trinkwasser Erdspeicher Serie Diamant 2
3. TECHNISCHE DATEN 3
4. EINBAU UND MONTAGE 4
4.1 Baugrund 4
4.2 Baugrube 5
4.3 EINSETZEN UND VERFÜLLEN 6
4.4 ANSCHLÜSSE LEGEN 6
5. TELESKOP –DOMSCHACHT MONTIEREN 7
5.1 Trinkwasser-Teleskop-Domschacht begehbar 7
5.2 Trinkwasser-Abdeckung 7
6. INSPEKTION UND WARTUNG 8

[email protected]
www.graf.info
2 / 30
1. Allgemeine Hinweise
1.1 Sicherheit
Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften nach BGV C22 zu beachten.
Besonders bei Begehung der Behälter ist eine zweite Person zur Absicherung erforderlich.
Des Weiteren sind bei Einbau, Montage, Wartung, Reparatur usw. die in Frage kommenden Vorschriften
und Normen zu berücksichtigen. Hinweise hierzu finden Sie in den dazugehörigen Abschnitten dieser
Anleitung.
Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen ist immer die Gesamtanlage außer Betrieb zu
setzen und gegen unbefugtes Wiedereinschalten zu sichern.
Vor Inbetriebnahme muss der Tank gründlich gereinigt werden, da durch Transport und Lagerung eventuell
Schmutz oder Regenwasser in den Behälter gekommen sein kann.
Der Behälterdeckel ist stets, außer bei Arbeiten im Behälter, verschlossen zu halten, ansonsten besteht
höchste Unfallgefahr. Der bei Anlieferung montierte Regenschutz ist nur eine Transportverpackung und
nicht begehbar und nicht kindersicher, er muss umgehend nach Anlieferung gegen eine geeignete
Abdeckung ausgetauscht werden (Trinkwasser-Teleskop-Domschacht mit entsprechender Abdeckung)! Es
sind nur Original GRAF –Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu
verwenden.
Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt
sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile kann
dazu führen, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus entstandene
Schäden aufgehoben wird.
2. Einbaubedingungen
2.1 GRAF Trinkwasser Erdspeicher Serie Diamant
- Die Behälter der Serie Diamant dürfen mit dem Trinkwasser-Teleskop-Domschacht nur in nicht
befahrenem Grünbereich installiert werden. Bei Installation neben befahrenen Flächen siehe Seite 6
Punkt 4.2.3
- Die kurzfristige Belastung der begehbaren Teleskop - Abdeckung beträgt max. 150 kg, die langfristige
Flächenbelastung max. 50 kg.
- Bei Grundwasser und Hanglage sind spezielle Einbauvorschriften zu beachten. (Siehe Seite 5)
- Die Erdüberdeckung über der Tankschulter darf mind. 600 mm und max. 1000 mm betragen.

[email protected]
www.graf.info
3 / 30

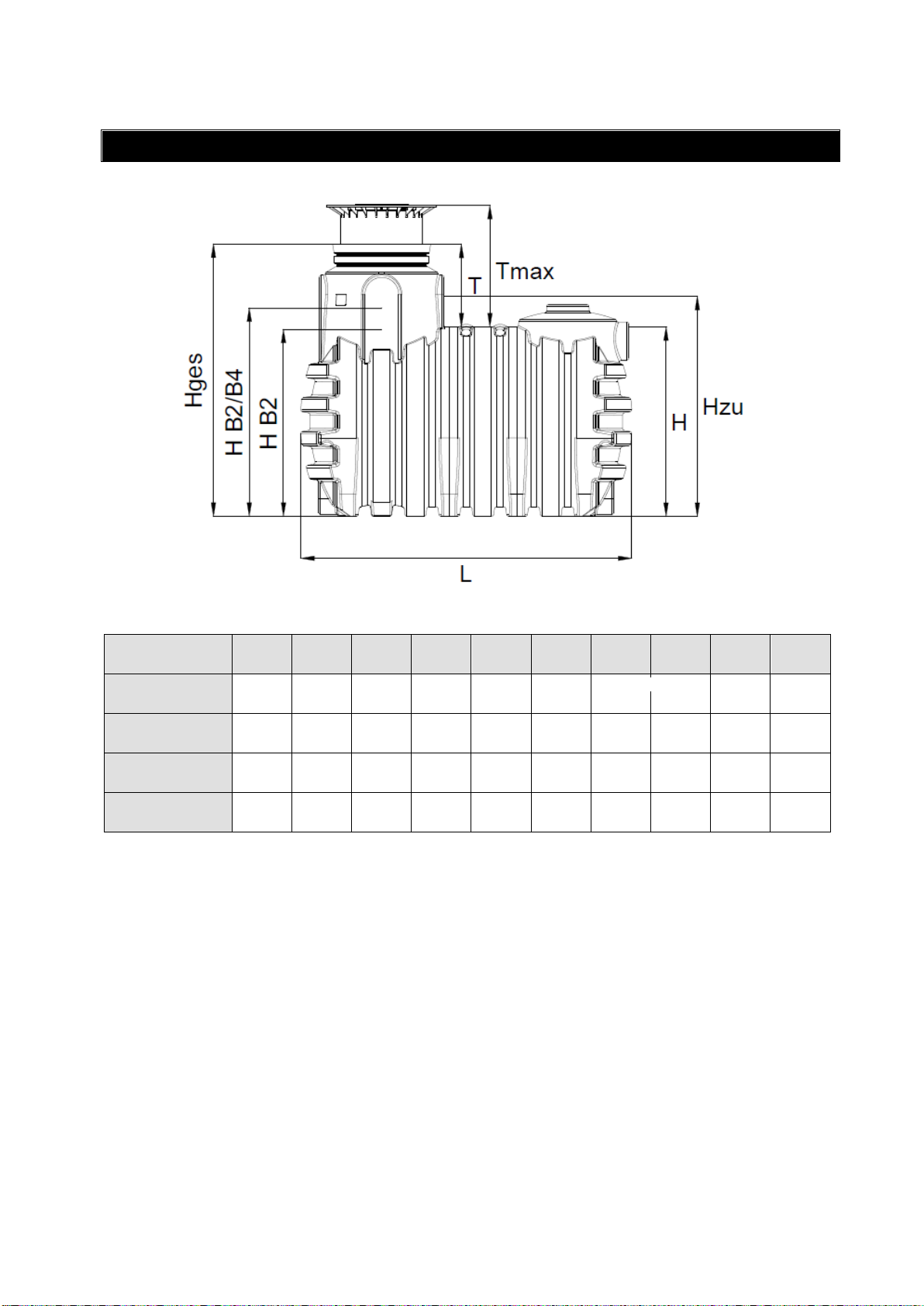

3. Technische Daten
Nennvolumen
L
H
Hges
HB1
HB2
HB3
HB4
T**
Tmax
ca kg
2200 Liter
2450
1150
1760
1375
1175
1425
1425
611
1000
125
3350 Liter
2450
1400
2010
1625
1425
1675
1675
611
1000
150
4800 Liter
2450
1700
2311
1926
1726
1976
1976
611
1000
180
6500 Liter
2450
2000
2611
2226
2026
2276
2276
611
1000
260
Die Erdüberdeckung über Tankschulter [Tmax] in Verbindung mit dem Teleskop-Domschacht beträgt max.
1000 mm, bei größeren Überdeckungen ist ein Zwischenstück erforderlich.
Alle Maße in mm
** Über Tankschulter nur für Grünbereich/siehe auch Punkt 2

[email protected]
www.graf.info
4 / 30

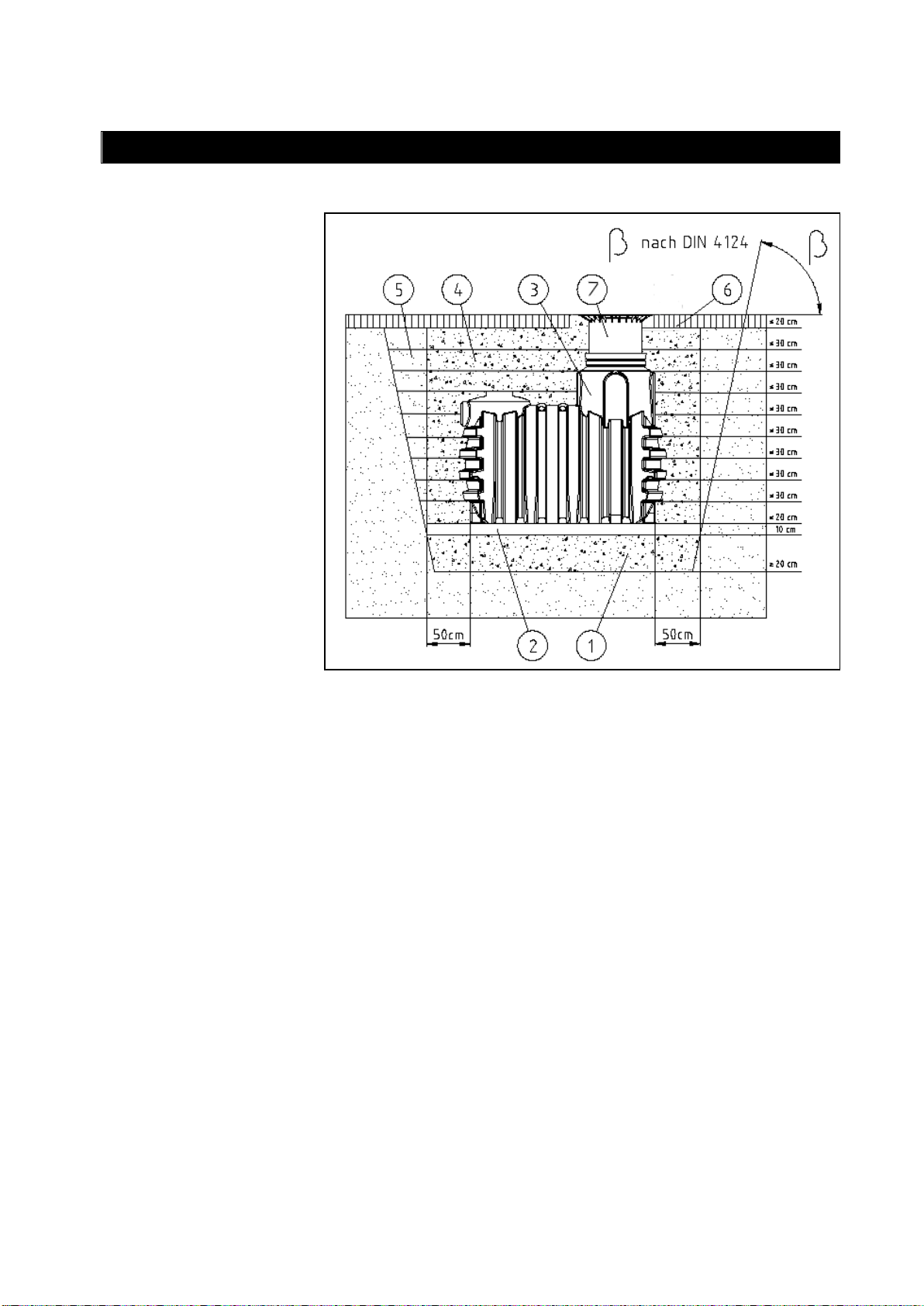

4. Einbau und Montage
Unterbau
verdichteter Sand
Behälter
Umhüllung
(Rundkornkies
max. Körnung 8/16
nach DIN 4226-1)
Erdreich
Deckschicht
Trinkwasser -
Teleskop
4.1 Baugrund
Vor der Installation müssen folgende Punkte unbedingt abgeklärt sein:
Die bautechnische Eignung des Bodens nach DIN 18196
Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrunds
Auftretende Belastungsarten, z.B. Verkehrslasten
Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen
Bauamt angefordert werden.

[email protected]
www.graf.info
5 / 30
4.2 Baugrube
Damit ausreichend Arbeitsraum vorhanden ist, muss die Grundfläche der Baugrube die Behältermaße auf
jeder Seite um 50 cm überragen, der Abstand zu festen Bauwerken muss mind. 100 cm betragen.
Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund muss waagerecht und eben sein und eine
ausreichende Tragfähigkeit gewährleisten.
Die Tiefe der Grube muss so bemessen sein, dass die max. Erdüberdeckung (siehe Punkt 2 -
Einbaubedingungen) über dem Behälter nicht überschritten wird. Für die ganzjährige Nutzung der Anlage
ist eine Installation des Behälters und der wasserführenden Anlagenteile im frostfreien Bereich notwendig.
In der Regel liegt die frostfreie Tiefe bei ca. 60 cm –80 cm, genaue Angaben hierzu erhalten Sie bei der
zuständigen Behörde.
Als Unterbau wird eine Schicht verdichteter Rundkornkies (Körnung 8/16 nach DIN 4226-1, Dicke ca. 15 –
20 cm) aufgetragen.
4.2.1 Hanglage, Böschung etc.
Beim Einbau des Behälters in unmittelbarer Nähe (<5 m) eines Hanges, Erdhügels oder einer Böschung
muss eine statisch berechnete Stützmauer zur Aufnahme des Erddrucks errichtet werden. Die Mauer
muss die Behältermaße um mind. 50 cm in alle Richtungen überragen und einen Mindestabstand von
100 cm zum Behälter haben.
4.2.2 Grundwasser und bindige (wasserundurchlässige)
Böden (z. B. Lehmboden)
Bei nur gelegentlich auftretendem Grundwasser und bindigen,
wasserundurchlässigen Böden (z. B. Lehm) ist für eine
ausreichende Ableitung (Drainage) des Grund- bzw.
Sickerwassers zu sorgen, so dass die Behälter nie tiefer als in
der Tabelle angegeben im Grundwasser stehen. Ggf. muss die
Drainageleitung in einem senkrecht eingebauten DN 300 Rohr
enden, in dem eine Tauchdruckpumpe eingelassen ist, die das
überschüssige Wasser abpumpt. Die Pumpe ist regelmäßig zu
überprüfen.
Ist zu erwarten, dass die Behälter tiefer eintauchen ist in jedem Fall für eine ausreichende Ableitung zu
sorge
4. Einbau und Montage
Diamant
2200
3350
4800
6500
max. Eintauch-
tiefe [cm]
80
80
80
80
min. Erdüber-
deckung [cm]
80
80
80
80

[email protected]
www.graf.info
6 / 30
4.2.3 Installation neben befahrenen Flächen
Bei Installation der Behälter neben befahrenen Flächen muss
gewährleistet sein, dass die auftretenden Belastungen durch
schwere Fahrzeuge nicht auf den Behälter übertragen
werden.
Mind. Abstand zu befahrenen Flächen:
4.3 Einsetzen und Verfüllen
Die Behälter sind stoßfrei mit geeignetem Gerät in die vorbereitete Baugrube einzubringen.
Um Verformungen zu vermeiden wird der Behälter vor dem Anfüllen der Behälterumhüllung zu 1/3 mit
Wasser gefüllt, danach wird die Umhüllung (Rundkornkies max. Körnung 8/16 nach DIN 4226-1)
lagenweise in max. 30 cm Schritten zu 1/3 angefüllt und verdichtet. Anschließend wird der Behälter zu 2/3
gefüllt und wieder in max. 30 cm Lagen bis zu 2/3 angefüllt, usw. Die einzelnen Lagen müssen gut
verdichtet werden (Handstampfer). Beim Verdichten ist eine Beschädigung des Behälters zu vermeiden.
Es dürfen auf keinen Fall mechanische Verdichtungsmaschinen eingesetzt werden. Die Umhüllung muss
mind. 50 cm breit sein. Das Anfüllen mit Rundkornkies muss zügig erfolgen und an einem Tag fertig
gestellt werden. Ansonsten kann es bei starken Regenereignissen zu Überbelastungen durch Stauwasser
kommen.
4.4 Anschlüsse legen
Alle Anschlüsse sind an den planen Flächen des Tankdomes anzubringen. Die notwendigen Bohrungen
können mittels Kreisschneider oder Lochsäge durchgeführt werden. Der Restwasserablauf sollte am
tiefsten Punkt des Tanks montiert werden, die Entnahmeöffnung ca. 10 cm höher.
Achtung: Für die Montage der Anschlüsse verwenden Sie bitte ausschließlich lebensmittelechte
Materialien (z.B. PE-Verschraubungen).
4. Einbau und Montage
Volumen [L]
2200
3350
4800
6500
Abstand [m]
2,15
2,4
2,7
3,0

[email protected]
www.graf.info
7 / 30
Trinkwasser
Teleskop-Domschacht
Trinkwasser
Abdeckung
ca. 20 cm
Gelände-
oberkante
5. Teleskop –Domschacht montieren
Der Teleskop –Domschacht ermöglicht ein stufenloses anpassen des Behälters an gegebene
Geländeoberflächen zwischen 700 mm und 1000 mm Erdüberdeckung (ggf. ist eine Kürzung des
Teleskops erforderlich, dies ist um 250 mm von unten möglich.).

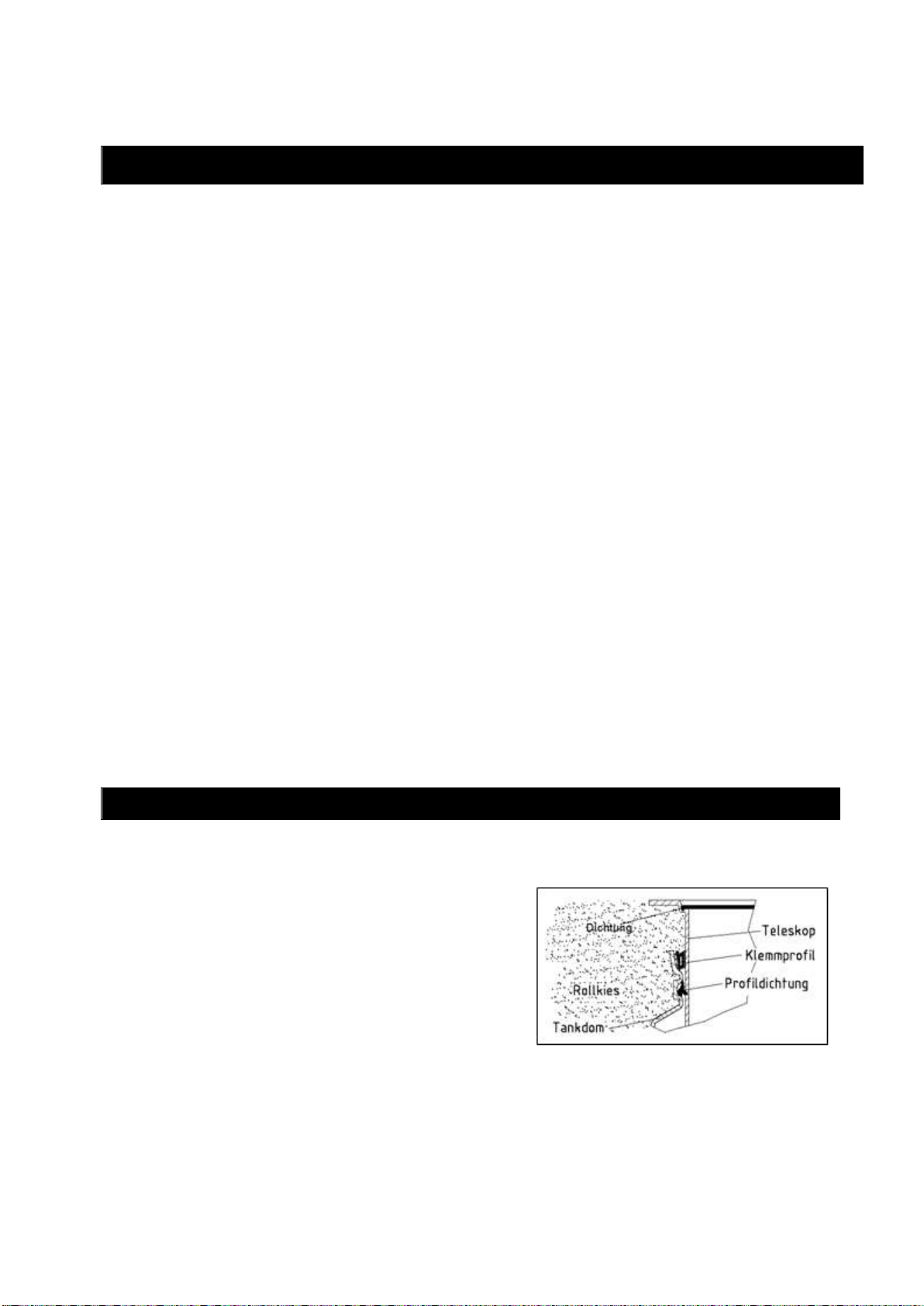

Zur Montage wird die mitgelieferte Profildichtung (geschlossener Kreis) (Material EPDM) in die Dichtnut
des Behälters eingesetzt und großzügig mit Schmierseife (keine Schmierstoffe auf Mineralölbasis
verwenden, da diese die Dichtung angreifen) eingerieben. Anschließend wird das Teleskop ebenfalls
eingefettet, eingeschoben und an die Geländeoberfläche angeglichen. Anschließend wird die Dichtung mit
Wasser auf ihre Dichtheit überprüft und das Klemmprofil (Meterware) in die umlaufende Rinne zwischen
Tank und Teleskop eingesetzt.
5.1 Trinkwasser-Teleskop-Domschacht begehbar
Wichtig: Um das Übertragen von Lasten auf den Behälter zu
verhindern wird das Teleskop lagenweise mit
Rundkornkies (max. Körnung 8/16) angefüllt und
gleichmäßig verdichtet. Dabei ist eine Beschädigung des
Behältertankdomes bzw. Teleskops zu vermeiden.
Anschließend wird der Deckel aufgesetzt und kindersicher
verschlossen, die Verschraubung am Deckel ist so fest
anzuziehen, dass sie von einem Kind nicht geöffnet
werden kann! Für den fachgerechten Einbau der
Trinkwasser-Abdeckung muss der Teleskop-Domschacht ca. 20 cm über die Geländeoberkante reichen.
5.2 Trinkwasser-Abdeckung
Das Trinkwasser-Teleskop ist mit einem zweiten
aufliegenden Deckel versehen. Dieser ist ebenfalls
immer, außer bei Arbeiten im Behälter, auf dem
Teleskop-Rand aufgesteckt.
Bevor der untere Teleskop-Deckel aufgesetzt wird,
muss die Dichtung umlaufend in der Nut eingelegt
sein.
ACHTUNG: Obere Trinkwasser-Abdeckung dient nur
als Schutzabdeckung und ist nicht begehbar!

[email protected]
www.graf.info
8 / 30
6. Inspektion und Wartung
Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu überprüfen.
Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle
Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen
werden:
Behälter restlos entleeren
feste Rückstände mit einem weichen Spachtel entfernen,
Flächen und Einbauteile mit Wasser reinigen
Schmutz aus dem Behälter restlos entfernen
alle Einbauteile auf ihren festen Sitz überprüfen
Otto Graf GmbH –Carl-Zeiss-Str. 2-6 –DE-79331 Teningen –Tel.: [phone] –Fax: [phone]
GRAF Distribution S.A.R.L –45, route d´Ernolsheim –FR-67120 Dachstein Gare –Tél.:[phone] –Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. –Marquès Caldes de Montbui, 114 –ES-17003 Girona –Tel.: [phone] –Fax: [phone]
GRAF UK Ltd –Target House –Thorpe Way Ind. Estate –Banbury –Oxfordshire –UK-OX16 4SP –Tel.: [phone] –Fax: + 44 1608 665-466
2015-08

[email protected]
www.graf.info
9 / 30
Installation and maintenance instructions for
GRAF Diamant drinking water underground tank
Diamant
drinking water underground
tank order No.
381130
381131
381132
381133
2200 L
3350 L
4800 L
6500 L
The points described in these
instructions must be observed
under all circumstances. All
warranty rights are invalidated in
the event of non-observance.
Separate installation instructions
are enclosed in the transportation
packaging for all additional articles
purchased from GRAF.
The tank must be checked for any
damage prior to insertion into the
trench under all circumstances.
Missing instructions can be
downloaded on www.graf.info or
can be requested from GRAF.
Table of contents
1. GENERAL NOTES 10
1.1 SAFETY 10
2. INSTALLATION CONDITIONS 10
2.1 GRAF DRINKING WATER UNDERGROUND
RESERVOIR, DIAMOND SERIES 10
3. TECHNICAL DATA 11
4. INSTALLATION AND ASSEMBLY 12
4.1 CONSTRUCTION SITE 12
4.2 TRENCH 12
4. INSTALLATION AND ASSEMBLY 13
4. INSTALLATION AND ASSEMBLY 14
4.3 INSERTION AND FILLING 14
4.4 ROUTING CONNECTIONS 14
5. ASSEMBLING - TELESCOPIC DOME SHAFT 14
5.1 DRINKING WATER TELESCOPIC DOME SHAFT 14
5. ASSEMBLING - TELESCOPIC DOME SHAFT 15
5.2 DRINKING WATER LID 15
6. INSPECTION AND SERVICING 15

[email protected]
www.graf.info
10 / 30
1. General notes
1.1 Safety
The relevant accident prevention regulations according to BGV C22 must be observed during all work.
Particularly when walking on the tanks, a 2nd person is required to secure the tank.
The relevant regulations and standards must additionally be taken into consideration during installation,
assembly, servicing, repair, etc. Relevant notes can be found in the corresponding sections of these
instructions.
During all work on the system or parts of the system, the entire system must always be rendered
inoperable and secured to prevent unauthorised reactivation.
The tank must be thoroughly cleaned prior to commissioning, because transport and storage may result
in dirt or rainwater entering the container.
Except in the event of work carried out in the tank, the cover of the tank must always be kept sealed, as
this otherwise constitutes a maximum risk of accident. The rain protection installed on delivery is merely
transportation packaging. It cannot be walked on and is not child-proof; it must be replaced with a suitable
cover immediately following delivery (drinking water telescopic dome shaft with corresponding cover)!
Only original GRAF covers or covers approved in writing by GRAF must be used.
GRAF offers an extensive range of accessories, all of which are designed to match each other and which
can be extended to form complete systems. The use of other accessories may lead to impediments to the
system's functional capability, therefore invalidating liability for resulting damage.
2.1 GRAF drinking water underground reservoir, Diamond series
- The tanks in the Diamond series may only be installed with the drinking water telescopic dome shaft
in green areas which are not driven over by vehicles. If installing next to areas which are driven over
by vehicles, see page 6 point 4.2.3
- The telescopic cover for pedestrian loading must not be subjected to short-term loading of more than
150 kg or long-term loading of more than 50 kg.
- In the case of groundwater or a position on a slope, special installation guidelines must be followed.
(See page 5)
- The soil cover must? be at least 600 mm and no more than 1000 mm above the tank shoulder.
2. Installation conditions

[email protected]
www.graf.info
11 / 30
3. Technical data
The soil cover above the tank shoulder [Tmax] together with the telescopic dome shaft is max. 1000 mm. An
Extension? piece is needed for larger covers.
Nennvolumen
L
H
Hges
HB1
HB2
HB3
HB4
T**
Tmax
ca kg
2200 Liter
2450
1150
1760
1375
1175
1425
1425
611
1000
125
3350 Liter
2450
1400
2010
1625
1425
1675
1675
611
1000
150
4800 Liter
2450
1700
2311
1926
1726
1976
1976
611
1000
180
6500 Liter
2450
2000
2611
2226
2026
2276
2276
611
1000
260
** Above tank shoulder only for green area/also see point 2

[email protected]
www.graf.info
12 / 30
Substructure
Compressed sand
Tank
Surround
(round gravel
max. grain 8/16 acc.
to DIN 4226-1)
Soil
Covering layer
Drinking water
telescopic lid
4.1 Construction site
Under all circumstances, the following points must be clarified prior to installation:
The structural suitability of the ground according to DIN 18196
Maximum groundwater levels which occur and drainage capability of the subsoil
Types of load which occur, e.g. traffic loads
An expert ground report should be requested from the local planning authority to determine the physical
characteristics of the subsoil.
4.2 Trench
To ensure that sufficient space is available for working, the base area of the trench must exceed the
dimensions of the tank by 500 mm on each side; the distance from solid constructions must be at least
1000 mm.
The embankment must be designed according to DIN 4124. The construction site must be horizontal and
plane and must guarantee sufficient load-bearing capacity.
The depth of the trench must be dimensioned so that the max. earth coverage (see point 2 –installation
conditions) above the tank is not exceeded. To use the system throughout the entire year, it is necessary
to install the tank and those parts of the system which conduct water in the frost-free area. The frost-free
depth is usually approx. 600 mm –800 mm; precise information in this regard can be obtained from the
responsible authority.
A layer of compacted, round-grain gravel (grain size 8/16, thickness approx. 150 - 200 mm) is applied as
the foundation.
4. Installation and assembly

[email protected]
www.graf.info
13 / 30
4.2.1 Slope, embankment, etc.
On installation of the tank in the immediate vicinity (< 5 m) of a slope, earthen mound or slope, a statically
calculated supporting wall must be erected to absorb the soil pressure. The wall must exceed the
dimensions of the tank by at least 500 mm in all directions, and must be located at least 1000 mm away
from the tank.
4.2.2 Groundwater and cohesive (water-impermeable) soils (e.g. clay soil)
Sufficient drainage of the groundwater / seeping water should be
ensured if groundwater only occurs occasionally and if the soils are
cohesive and water-impermeable (e.g. loam) so that the tanks
never stand in more groundwater than is stated in the table. If
necessary, the drainage pipe must end in a vertical DN 300 pipe in
which a submersible pressure pump is fitted to pump out the
excess water. The pump should be checked regularly.
If the tanks are expected to be immersed deeper, sufficient
drainage should always be ensured.
Diamant
2200 L
3350 L
4800 L
6500 L
Max. Immersion
depth
80 cm
80 cm
80 cm
80 cm
At least earth
coverage
80 cm
80 cm
80 cm
80 cm
4.2.3 Installation adjacent to surfaces used by vehicles
If installing tanks next to areas which are driven over by vehicles,
ensure that the loads produced by heavy vehicles are not
transferred to the tanks.
Mind. away from traffic areas:
4. Installation and assembly
volume [L]
2200
3350
4800
6500
distance [m]
2,15
2,4
2,7
3,0

[email protected]
www.graf.info
14 / 30
4.3 Insertion and filling
The tanks should be brought into the prepared trench with a suitable device without any jolts.
To avoid distortion, before the surround is filled the tank should be filled 1/3 full with water. The surround
(round gravel, max. grain 8/16 acc. to DIN 4226-1) is then added in layers of max. 30 cm up to 1/3 of the
tank and compressed. You should then fill the tank until it is 2/3 full and fill the trench with layers of max. 30
cm until it is 2/3 full, etc. The individual layers must be well compressed with a hand tamper. Be careful to
avoid damaging the tank when compressing the gravel. Mechanical compression machines must never be
used. The surround must be at least 50 cm wide. Filling with round gravel must be undertaken quickly
and completed in one day. Otherwise filling water may cause excess loads in the event of heavy rain.
4.4 Routing connections
All connections should be fitted on the flat surfaces of the tank dome. The holes needed can be produced
with a circular cutter or hole saw. The drip drain should be fitted at the lowest point of the tank, the
extraction opening around 10 cm higher.
Attention: Please only use food safe materials (e.g. PE threaded connections) for the assembly of the
connections).
The telescopic dome shaft allows the tank to be adapted in a continuously variable manner to terrain
surfaces with between 700 mm and 1000 mm of soil cover (the telescope can be shortened by 250 mm
from below if necessary).
To assemble, the profile seal (closed circuit) (material EPDM) provided is inserted in the tank's sealing
groove and rubbed in with plenty of soft soap (do not used lubricants with a mineral oil base because they
will corrode the seal). The telescope is then greased, slid in and aligned to the terrain surface. The seal
integrity of the seal is then checked with water and the clamping profile (sold by the metre) inserted in the
channel running all the way round between the tank and telescope.
5. Assembling - telescopic dome shaft
5.1 Drinking water telescopic dome shaft
Important: To prevent loads from being transferred onto
the tank, round-grain gravel (max. grain size 8/16) is
filled in layers around the telescope and is evenly
compacted. Damage to the tank dome and telescope
must be avoided during this step. The cover is then
positioned and is sealed to prevent entry by children.
Tighten the threaded connection on the cover so tightly
that it cannot be opened by a child! For a professional
installation of a drinking water cover, the telescopic dome shaft must reach about 20 cm above the ground
level.
4. Installation and assembly

[email protected]
www.graf.info
15 / 30
5. Assembling - telescopic dome shaft
5.2 Drinking water lid
6. Inspection and servicing
The entire system must be checked for leaks, cleanliness and stability at least every three months.
The entire system should be serviced at intervals of approx. 5 years. In this case, all parts of the system
must be cleaned and their function checked. Servicing should be carried out as follows:
Drain the tank completely
Remove solid residue with a soft brush
Clean surfaces and internal parts with water
Remove all dirt from the tank
Check that all internal parts are firmly seated.
The drinking water telescope is provided with a second
lid that rests on top. This is also always placed on the
rim of the telescope to prevent any dirt entering the
tank, except when working in the tank.
The seal must be in place in the groove around the
entire circumference before the lower telescope lid is
positioned.
ATTENTION: The upper drinking water lid serves only
as a protective cover and is not safe to walk on!
Otto Graf GmbH –Carl-Zeiss-Str. 2-6 –DE-79331 Teningen –Tel.: [phone] –Fax: [phone]
GRAF Distribution S.A.R.L –45, route d´Ernolsheim –FR-67120 Dachstein Gare –Tél.:[phone] –Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. –Marquès Caldes de Montbui, 114 –ES-17003 Girona –Tel.: [phone] –Fax: [phone]
GRAF UK Ltd –Target House –Thorpe Way Ind. Estate –Banbury –Oxfordshire –UK-OX16 4SP –Tel.: [phone] –Fax: + 44 1295 211333
2015-08

[email protected]
www.graf.info
16 / 30
Notice de montage et d’entretien
Cuve à enterrer pour stockage d’eau potable GRAF Diamant
Cuve à enterrer pour
stockage d’eau potable
381130 / 381131 / 381132 /
381133
Afin de garantir le bon
fonctionnement et la longévité de
votre installation, les différents
points décrits dans cette notice
doivent scrupuleusement être
respectés. Tout manquement à ces
règles annulera systématiquement
la garantie. Lisez également toutes
les notices des autres éléments
fournis par la société GRAF. Vous
trouverez les notices de montage
jointes dans l’emballage.
Avant de positionner la cuve dans la
fosse, il est important de vérifier que
celle-ci n’a pas été endommagée.
Les notices manquantes peuvent
être téléchargées sur www.graf.info
ou être demandées auprès de la
société GRAF.
Sommaire
1. GENERALITES 17
1.1 SECURITE 17
2. CONDITIONS D’INSTALLATION 17
2.1 GRAF CUVE SPECIALE EAU POTABLE DE LA SERIE
DIAMANT 17
3. CARACTERISTIQUES TECHNIQUES 18
4. INSTALLATION ET MONTAGE 19
4.1 INSTALLATION 19
4.2 FOUILLE 19
4.3 MISE EN PLACE ET REMPLISSAGE 21
4.4 RACCORDEMENT 21
5. MONTAGE DU DOME ET DE LA REHAUSSE
TELESCOPIQUE EAU POTABLE 22
5.1 REHAUSSE TELESCOPIQUE PASSAGE PIETONS 22
5.2 RECOUVREMENT DE LA REHAUSSE EAU POTABLE 7
6. INSPECTION ET ENTRETIEN 23

[email protected]
www.graf.info
17 / 30
1. Généralités
1.1 Sécurité
Les règles de sécurité doivent impérativement être respectées lors de l’installation de la cuve. Durant
l’inspection de la cuve, une 2ème personne doit être présentée. Les instructions d’installation, de montage,
d’entretien et de réparation indiquées ci-après doivent être scrupuleusement respectées.
Durant toute intervention sur la cuve ou les accessoires, l’installation complète doit être mise hors
service.
Avant la mise en service, nettoyer soigneusement la cuve qui peut contenir des salissures ou de l’eau de
pluie suite au transport et au stockage.
Pour des raisons de sécurité, le couvercle de la cuve
doit impérativement être verrouillé.
Le couvercle de protection provisoire placé sur la cuve lors de la livraison doit immédiatement
être remplacé par la rehausse télescopique d’eau potable avec couvercle en PE.
Seuls les rehausses et couvercles GRAF doivent être utilisés.
La société GRAF vous propose une large gamme d’accessoires d’une grande compatibilité. L’utilisation
d’autres accessoires peut contribuer à un mauvais fonctionnement de l’installation. Les dommages subis
dans ce cas ne sont pas garantis.
2. Conditions d’installation
2.1 GRAF Cuve spéciale eau potable de la série Diamant
- Les cuves de la série Diamant avec la rehausse télescopique eau potable devront uniquement être
installées en passage piéton non soumis à des charges de véhicules. En cas d’installation à proximité
des surfaces soumises à des charges de véhicules, veuillez consulter la page 6 point 4.2.3
- La rehausse télescopique eau potable supporte une charge maximum de courte durée de 150kg, et
de 50kg pour une durée plus longue.
- En cas d’installation en nappe phréatique ou sur un terrain en pente, il faut respecter des consignes
de montage particulières. (cf. la page 5)
- La hauteur de recouvrement au dessus de la cuve doit être comprise entre 600 mm et 1000 mm.

[email protected]
www.graf.info
18 / 30
3. Caractéristiques techniques
Toutes les dimensions en mm
** Au-dessus de l’épaulement du réservoir, uniquement pour la partie verte/cf. églt le point 2
La hauteur de recouvrement de la cuve [Tmax] en combinaison avec la rehausse télescopique s’élève au
maximum à 1000 mm, en cas de recouvrement plus important, une pièce rallonge sera nécessaire.
Capacités
L
H
Htot
HB1
HB2
HB3
HB4
T**
Tmax
Poids
2200 Litres
2450
1150
1760
1375
1175
1425
1425
611
1000
125
3350 Litres
2450
1400
2010
1625
1425
1675
1675
611
1000
150
4800 Litres
2450
1700
2311
1926
1726
1976
1976
611
1000
180
6500 Litres
2450
2000
2611
2226
2026
2276
2276
611
1000
260
