Graf PLATIN User manual

[email protected]
www.graf.info
1 / 39
Einbau-/ Montage-/ und Wartungsanleitung für
PLATIN Regenwasser Flachtank
1500 L
3000 L
5000 L
7500 L
Best.-Nr. 390000
Best.-Nr. 390001
Best.-Nr. 390002
Best.-Nr. 390005
Die in dieser Anleitung
beschriebenen Punkte sind
unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeg-
licher Garantieanspruch. Für
alle über GRAF bezogenen
Zusatzartikel erhalten Sie
separate in der Transport-
verpackung beiliegende Einbau-
anleitungen.
Fehlende Anleitungen sind
umgehend bei uns anzufordern.
Eine Überprüfung der Behälter
auf eventuelle Beschädigungen
hat unbedingt vor dem
Versetzen in die Baugrube zu
erfolgen.
Fehlende Anleitungen können
Sie unter www.graf.info
downloaden oder bei GRAF
anfordern.
Inhaltsübersicht
1. ALLGEMEINE HINWEISE 2
1.1 Sicherheit 2
1.2 Kennzeichnungspflicht 2
2. EINBAUBEDINGUNGEN 3
3. TECHNISCHE DATEN 4
4. AUFBAU TANK 5
5. EINBAU UND MONTAGE 5
5.1 Baugrund 6
5.2 Baugrube 6
5.3 Einsetzen und Verfüllen 7
5.4 Anschlüsse legen 7
6. MONTAGE TELESKOP-DOMSCHACHT 8
6.1 Teleskop –Domschacht montieren 8
6.2 Teleskop –Domschacht begehbar 8
6.3 Teleskop –Domschacht PKW befahrbar 8
6.4 Teleskop –Domschacht BEGU 8
7. MONTAGE ZWISCHENSTÜCK 9
7.1 Zwischenstück montieren 9
8. INSPEKTION UND WARTUNG 9
Deutsch 1
English 11
Français 21
Español 31

[email protected]
www.graf.info
2 / 39
1. Allgemeine Hinweise
1.1 Sicherheit
Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften nach BGV C22 zu beachten.
Besonders bei Begehung der Behälter ist eine 2. Person zur Absicherung erforderlich.
Des Weiteren sind bei Einbau, Montage, Wartung, Reparatur
usw. die in Frage kommenden Vorschriften und Normen zu
berücksichtigen. Hinweise hierzu finden Sie in den
dazugehörigen Abschnitten dieser Anleitung.
Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen ist
immer die Gesamtanlage außer Betrieb zu setzen und gegen
unbefugtes Wiedereinschalten zu sichern.
Der Behälterdeckel ist stets, außer bei Arbeiten im Behälter,
verschlossen zu halten, ansonsten besteht höchste
Unfallgefahr. Der bei Anlieferung montierte Regenschutz
ist nur eine Transportverpackung und nicht begehbar und nicht
kindersicher, er muss umgehend nach Anlieferung gegen eine
geeignete Abdeckung ausgetauscht werden (Teleskop-
Domschacht mit entsprechender Abdeckung)!
Es sind nur Original GRAF –Abdeckungen oder von Fa. GRAF
schriftlich freigegebene Abdeckungen zu verwenden.
Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt
sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile
kann dazu führen, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus
entstandene Schäden aufgehoben wird.
1.2 Kennzeichnungspflicht
Alle Leitungen und Entnahmestellen von Brauchwasser sind mit den Worten „Kein Trinkwasser“
schriftlich oder bildlich zu kennzeichnen (DIN 1988 Teil 2, Abs. 3.3.2.) um auch nach Jahren eine
irrtümliche Verbindung mit dem Trinkwassernetz zu vermeiden. Auch bei korrekter Kennzeichnung kann
es noch zu Verwechslungen kommen, z.B. durch Kinder. Deshalb müssen alle Brauchwasser –
Zapfstellen mit Ventilen mit Kindersicherung installiert werden.

[email protected]
www.graf.info
3 / 39
455-655 455-755
Teleskop-Domschacht
Mini Teleskop-Domschacht
Maxi / Guss
max. 1200

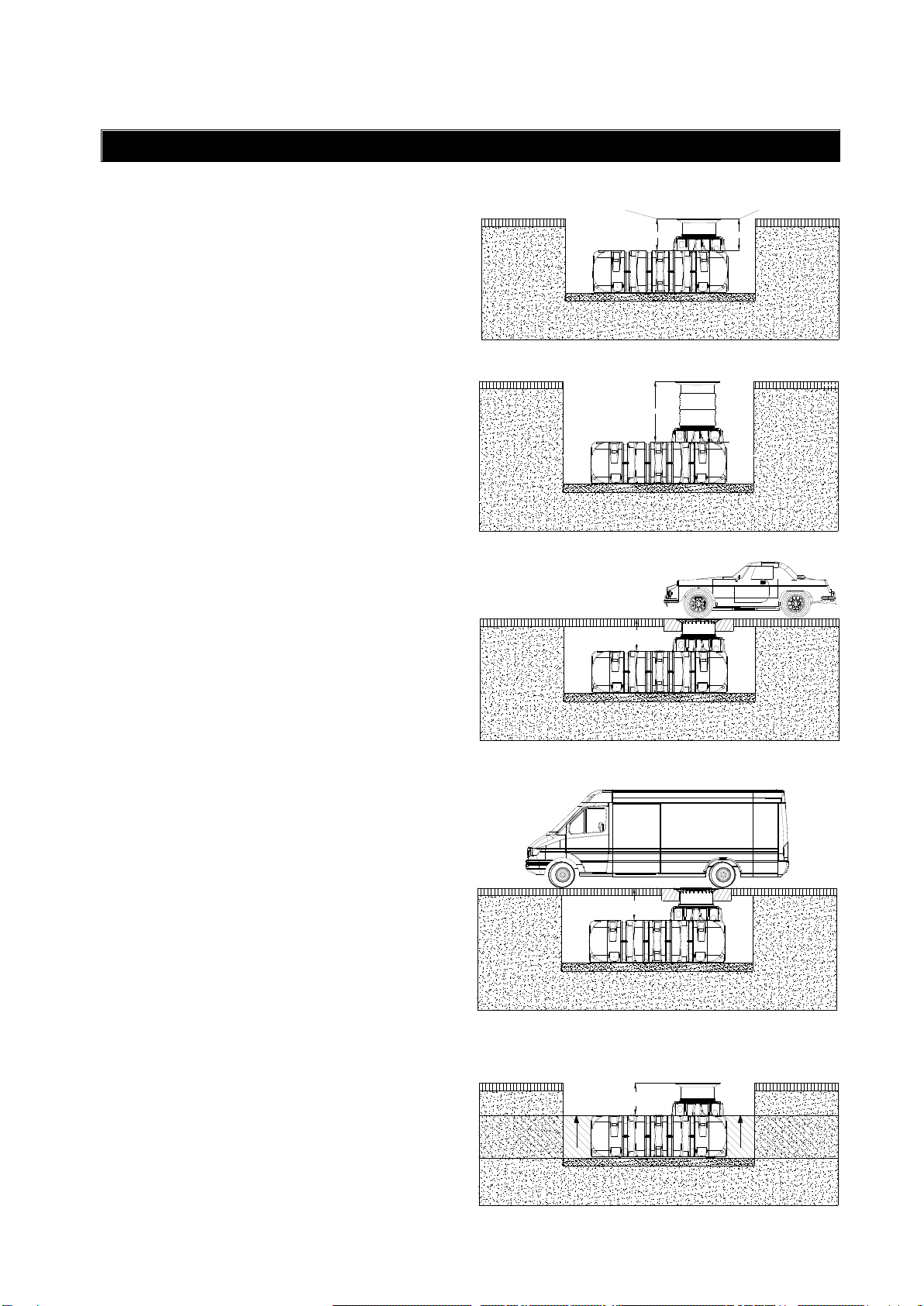

2. Einbaubedingungen
Überdeckungshöhen mit Teleskop Domschacht
im Grünbereich.
Überdeckungshöhen mit Zwischenstück und
Teleskop Domschacht maximal.
(nur im Grünbereich - nicht unter PKW-
befahrenen Flächen)
Überdeckungshöhen mit Teleskop Domschacht
Guss (Klasse B) im PKW-befahrenen Bereich.
(ohne Grund- und Schichtenwasser)
Überdeckungshöhen mit Teleskop Domschacht
Guss oder Begu (mit Abdeckung Klasse B bzw.
D - bauseits zu stellen). Maximale Belastung des
PKW-befahrenen Bereiches 3,5 Tonnen.
(ohne Grund- und Schichtenwasser)
Überdeckungshöhen bei Installation in Grund-
wasser –die schraffierte Fläche gibt die
zulässige Eintauchtiefe des Behälters an.
(nicht unter PKW-befahrenen Flächen)
>800 <1000
>700 <1000
>800 <1000
max. 3,5 to
>700 <1000
>800 <1200 Max.
Max.
>700 <1200

[email protected]
www.graf.info
4 / 39

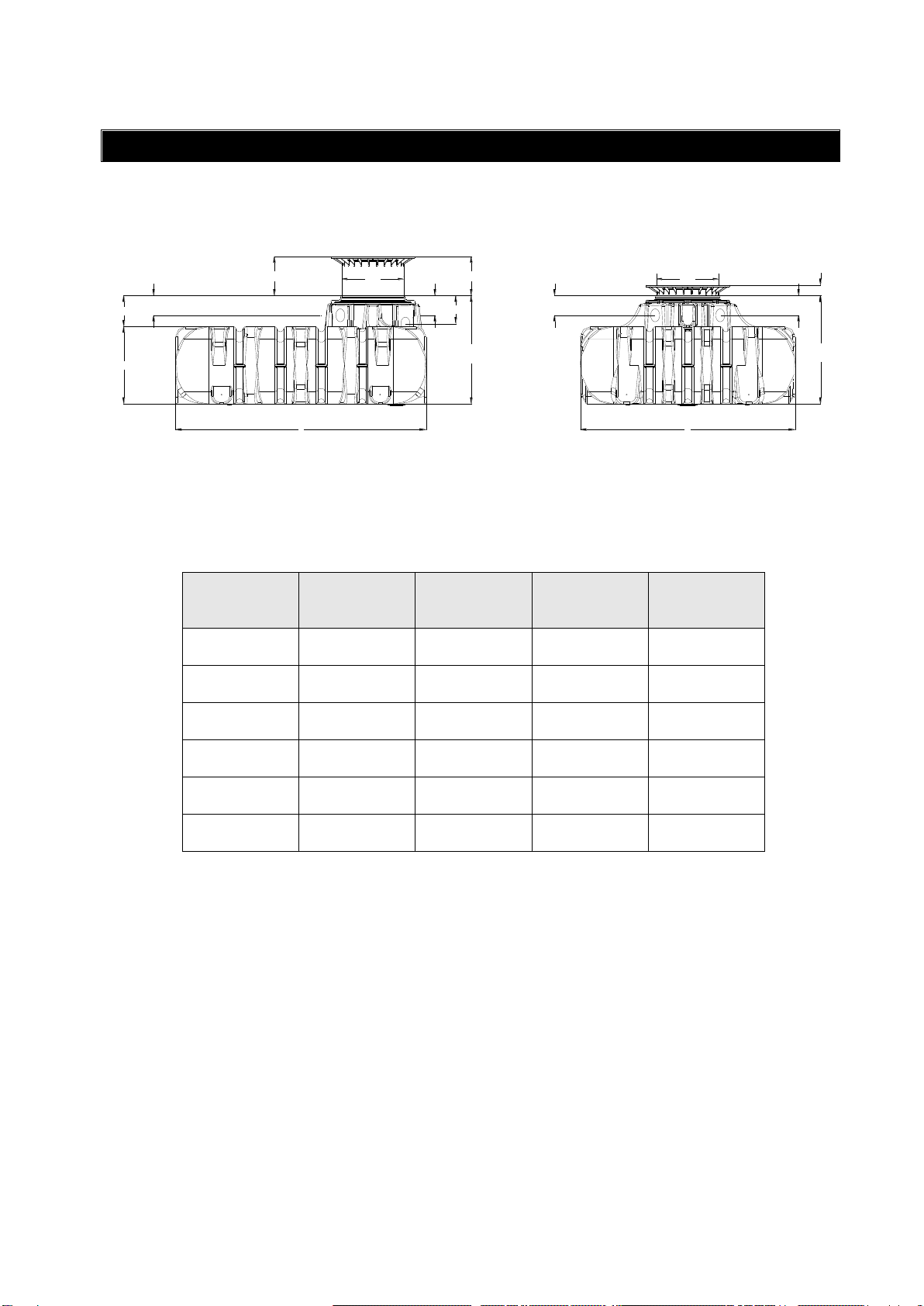

3. Technische Daten
185
H
L B
440 (Maxi)
Hges
140
Hges
600
340 (Mini) 600
185
315 265 185 185
Tank
1500 L
3000 L
5000 L
7500 L
Art.-Nr.
390000
390001
390002
390005
Gewicht
82 kg
180 kg
250 kg
360 kg
L
2100 mm
2450 mm
2890 mm
3600 mm
B
1250 mm
2100 mm
2300 mm
2250 mm
H
700 mm
735 mm
950 mm
1250 mm
*Hges
1015 mm
1050 mm
1265 mm
1565 mm
*Hges = Gesamthöhe

[email protected]
www.graf.info
5 / 39
ß
< 300 mm
< 300 mm
< 300 mm
< 300 mm
> 100 mm
ß
--> DIN 4124
63
1425
> 100 mm
7
1
5
3
4
2
4. Aufbau Tank
Wasseranschlussbox intern (optional)
PE-Deckel Teleskop-Domschacht
Teleskop-Domschacht (um 5° neigbar)
Profildichtung
Tankdom
5. Einbau und Montage
Erdreich
Teleskop-Domschacht
verdichteter Unterbau
Umhüllung (Rundkornkies max. Körnung
8/16)
Deckschicht
PLATIN Regenwasser Flachtank
Betonschicht bei PKW befahrenen Flächen
ß--> DIN 4124 ab 1250 mm Baugrubentiefe

[email protected]
www.graf.info
6 / 39
H
>H
>800 <1200 Max.
Max.
>700 <1200
5. Einbau und Montage
5.1 Baugrund
Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden:
Die bautechnische Eignung des Bodens nach DIN 18196
Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes
Auftretende Belastungsarten, z. B. Verkehrslasten
Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen
Bauamt angefordert werden.
5.2 Baugrube
Damit ausreichend Arbeitsraum vorhanden ist, muss die Grundfläche der Baugrube die Behältermaße auf
jeder Seite um > 100 mm überragen, der Abstand zu festen Bauwerken muss mind. 1000 mm betragen.
Ab einer Grubentiefe von > 1250 mm ist eine Böschung nach DIN 4124 anzulegen. Der Baugrund muss
waagerecht und eben sein und eine ausreichende Tragfähigkeit gewährleisten.
Die Tiefe der Grube muss so bemessen sein, dass die max. Erdüberdeckung (siehe Punkt 2 -
Einbaubedingungen) über dem Behälter nicht überschritten wird. Für die ganzjährige Nutzung der Anlage
ist eine Installation des Behälters und der wasserführenden Anlagenteile im frostfreien Bereich
notwendig. In der Regel liegt die frostfreie Tiefe bei ca. 600-800 mm, genaue Angaben hierzu erhalten
Sie bei der zuständigen Behörde.
Als Unterbau wird eine Schicht verdichteter Rundkornkies (Körnung 8/16, Dicke ca. 100-150 mm)
aufgetragen.
5.2.1 Hanglage, Böschung etc.
Beim Einbau des Behälters in unmittelbarer Nähe (<
5 m) eines Hanges, Erdhügels oder einer Böschung
muss eine statisch berechnete Stützmauer zur
Aufnahme des Erddrucks errichtet werden. Die
Mauer muss die Behältermaße um mind. 500 mm in
alle Richtungen überragen und einen Mindestabstand
von 1000 mm zum Behälter haben.
5.2.2 Grundwasser und bindige (wasser-undurchlässige) Böden (z. B. Lehmboden)
Ist zu erwarten, dass die Behälter tiefer als in
nebenstehender Abbildung gezeigt ins Grundwasser
eintauchen ist für eine ausreichende Ableitung zu
sorgen. (max. Eintauchtiefe siehe auch Tabelle). Bei
bindigen, wasserundurchlässigen Böden wird eine
Ableitung des Sickerwassers (z.B. über eine
Ringdrainage) empfohlen.
Tank
1500 L
3000 L
5000 L
7500 L
max. Eintauchtiefe
700 mm
735 mm
950 mm
1250 mm
5.2.3 Installation neben befahrenen Flächen
Werden die Erdtanks neben Verkehrsflächen
installiert, die mit schweren Fahrzeugen über 3,5 t
befahren werden, entspricht der Mindestabstand zu
diesen Flächen mindestens der Grubentiefe.

[email protected]
www.graf.info
7 / 39
Kanal
>1%
>1%
>500
5. Einbau und Montage
5.2.4 Verbindung mehrerer Behälter
Die Verbindung von zwei oder mehreren
Behältern erfolgt über die Montageflächen
mittels GRAF-Spezialdichtungen und KG-
Rohren (bauseits zu stellen).
Die Öffnungen sind ausschließlich mit dem
GRAF-Spezialkronenbohrer in der entsprechenden Größe zu bohren. Es ist darauf zu achten, dass der
Abstand zwischen den Behältern mind. 500 mm beträgt. Die Rohre müssen mindestens 200 mm in die
Behälter hineinragen.
5.3 Einsetzen und Verfüllen
Die Behälter sind stoßfrei mit geeignetem
Gerät in die vorbereitete Baugrube
einzubringen.
Um Verformungen zu vermeiden wird der
Behälter vor dem Anfüllen der
Behälterumhüllung zu 1/3 mit Wasser gefüllt,
danach wird die Umhüllung (Rundkornkies
max. Körnung 8/16) lagenweise in max.
30 cm Schritten bis Behälteroberkante
angefüllt und verdichtet.
Die einzelnen Lagen, sowie der Bereich
der mittleren Stützsäulen müssen gut
verdichtet werden (Handstampfer). Beim
Verdichten ist eine Beschädigung des
Behälters zu vermeiden. Es dürfen auf
keinen Fall mechanische
Verdichtungsmaschinen eingesetzt werden.
Die Umhüllung zur Baugrube muss mind.
100 mm breit sein.
5.4 Anschlüsse legen
Sämtliche Zu- bzw. Überlaufleitungen sind mit
einem Gefälle von mind. 1 % in Fliesrichtung
zu verlegen (mögliche nachträgliche
Setzungen sind dabei zu berücksichtigen.
Wird der Behälterüberlauf an einen
öffentlichen Kanal angeschlossen muss
dieser nach DIN 1986 mittels Hebeanlage
(Mischkanal) bzw. Rückstauverschluss (reiner
Regenwasserkanal) vor Rückstau gesichert
werden. Sämtliche Saug-, Druck- und
Steuerleitungen sind in einem Leerrohr zu
führen, welches mit Gefälle zum Behälter,
ohne Durchbiegungen möglichst geradlinig zu
verlegen ist. Erforderliche Bögen sind mit 30°-
Formstücken auszubilden.
Wichtig: Das Leerrohr ist an einer Öffnung oberhalb des max. Wasserstandes anzuschließen.
2. 3/3
>100
1. 1/3

[email protected]
www.graf.info
8 / 39
1
3
2
2
4
1
3
1
2
3
4
5
6

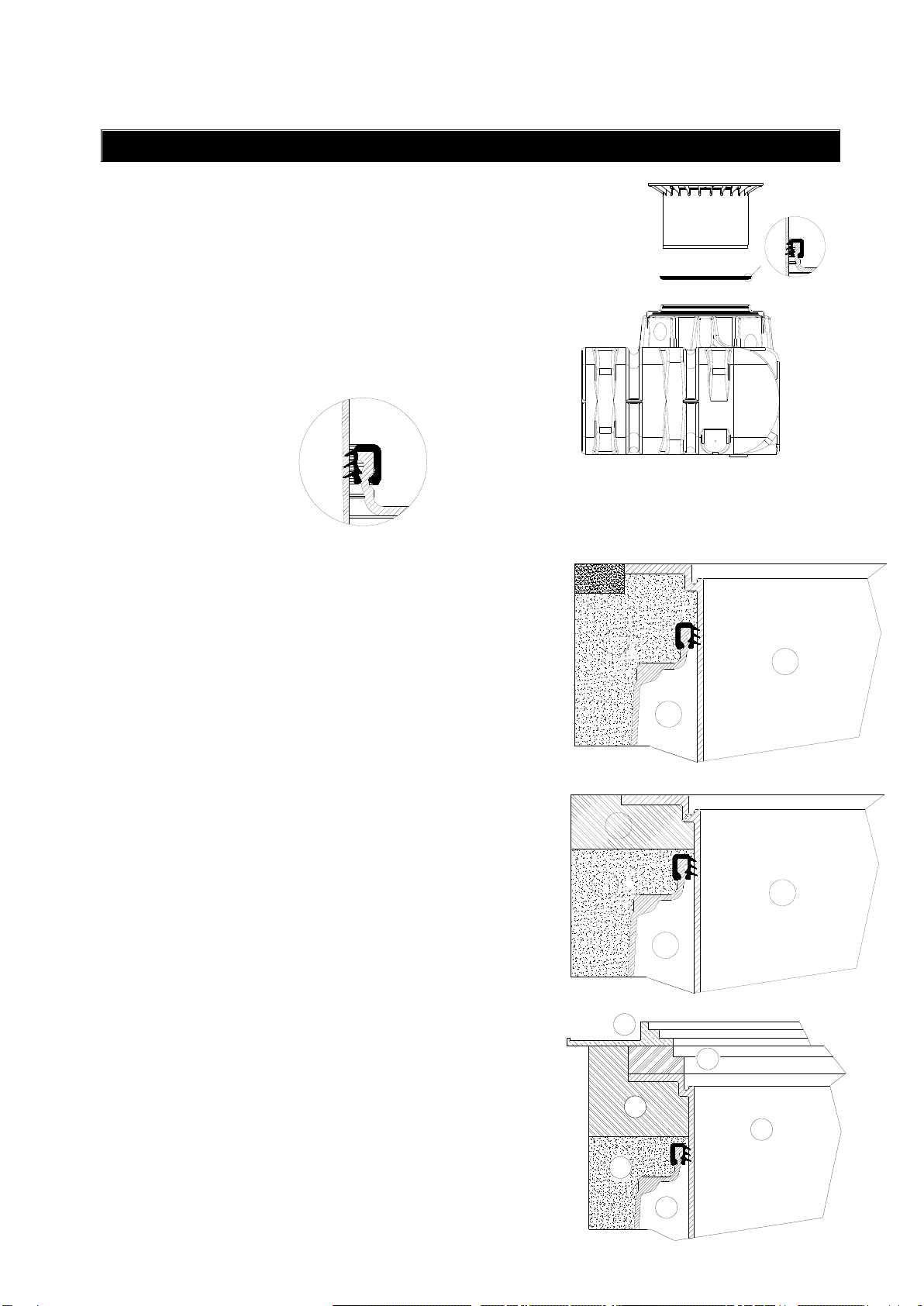

6. Montage Teleskop-Domschacht
6.1 Teleskop –Domschacht montieren
Der Teleskop –Domschacht ermöglicht ein stufenloses
Anpassen des Behälters an gegebene Geländeoberflächen
zwischen 455 mm und 655 mm (Teleskop-Domschacht Mini)
bzw. 455 mm und 755 mm (Teleskop-Domschacht Maxi)
Erdüberdeckung. Zur Montage wird die Profildichtung (Material
EPDM) des Tankdoms großzügig mit Schmierseife (keine
Schmierstoffe auf Mineraölbasis verwenden, da diese die
Dichtung angreifen) eingerieben. Anschließend wird das
Teleskop ebenfalls eingefettet, eingeschoben und an die
Geländeoberfläche angeglichen.
6.2 Teleskop –Domschacht begehbar
Wichtig: Um das Übertragen von Lasten auf den Behälter zu
verhindern wird das Teleskop lagenweise mit Rundkornkies
(max. Körnung 8/16) angefüllt und gleichmäßig verdichtet.
Dabei ist eine Beschädigung des Behältertankdomes bzw.
Teleskops zu vermeiden. Anschließend wird der Deckel
aufgesetzt und kindersicher verschlossen, die Verschraubung
am Deckel ist so fest anzuziehen, dass sie von einem Kind
nicht geöffnet werden kann!
6.3 Teleskop –Domschacht PKW befahrbar
Wird der Behälter unter PKW befahrenen Flächen installiert
muss das Teleskop (Farbe Anthrazit) im Kragenbereich mit
Beton (Belastungsklasse B25 = 250 Kg/m²) unterfüttert
werden. Die anzufüllende Betonschicht muss umlaufend mind.
300 mm breit und ca. 200 mm hoch sein. Die zulässige
Erdüberdeckung über Tankschulter beträgt min. 700 mm und
max. 1000 mm. Zur Verlängerung des Tankdoms (315 mm)
steht der Teleskop-Domschacht Guss/ Begu (max. Nutzlänge
440 mm) sowie das Zwischenstück (max. Nutzlänge 300 mm)
zur Verfügung.
Achtung: Unbedingt die Gussabdeckung verwenden.
6.4 Teleskop –Domschacht BEGU
Bei Installation unter PKW-befahrenen Flächen wird das Teleskop
wie in Punkt 6.3 unterfüttert. Anschließend werden die
Betonringe (Ø 600 mm) und ein Gussrahmen mit
sternförmiger Lastverteilung zur Aufnahme des Gussdeckels
installiert (mind. 700 mm, max. 1000 mm Erdüberdeckung
beachten). Der Gussrahmen muss eine Auflagefläche von ca. 1m²
haben.
„A“
„A“

[email protected]
www.graf.info
9 / 39
7. Montage Zwischenstück
7.1 Zwischenstück montieren
Wird bei größeren Erdüberdeckungen ein Zwischenstück benötigt wird dieses unter Zuhilfenahme von
Schmierseife in den Tankdom eingesetzt. In die oberste Nut des Zwischenstücks wird die Profildichtung
eingelegt und großzügig eingefettet. Anschließend den Teleskop-Domschacht einschieben und an die
geplante Geländeoberfläche anpassen.
1 Zwischenstück = max. Erdüberdeckung 955 mm bzw. 1055 mm
(in Verb. mit dem Teleskop-Domschacht Mini bzw. Maxi)
8. Inspektion und Wartung
Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu
überprüfen.
Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle
Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen
werden:
Behälter restlos entleeren
Flächen und Einbauteile mit Wasser reinigen
Schmutz aus dem Behälter restlos entfernen
alle Einbauteile auf ihren festen Sitz überprüfen.
Teleskop –Domschacht (um 5° neigbar)
Zwischenstück
Profildichtung
Tankdom PLATIN Flachtank
Otto Graf GmbH –Carl-Zeiss-Str. 2-6 –D-79331 Teningen –Tel.: [phone] –Fax: [phone]
GRAF SARL –45, Route d´Ernolsheim –F-67120 Dachstein Gare –Tel.: [phone] –Fax: [phone]
GRAF Iberica –C/Marquès Caldes de Montbui, 114 baixos –ES-17003 Girona –Tel.: [phone] –Fax: [phone]
GRAF Ltd –Maidstone, Kent –UK-ME16 8Ry –Phone: [phone]
10-2011

[email protected]
www.graf.info
11 / 39
Installation and maintenance instructions for
PLATIN Rainwater Underground Tank
1500 L
3000 L
5000 L
7500 L
Order No. 390000
Order No. 390001
Order No. 390002
Order No. 390005
The points described in these
instructions must be observed
under all circumstances. All
warranty rights are invalidated
in the event of non-observance.
Separate installation
instructions are enclosed in the
transportation packaging for all
additional articles purchased
from GRAF.
Missing instructions must be
requested from us immediately.
The tank must be checked for
any damage prior to insertion
into the trench under all
circumstances.
Missing instructions can be
downloaded on www.graf.info or
can be requested from GRAF.
Table of contents
1. GENERAL NOTES 12
1.1 Security 12
1.2 Identification obligation 12
2. INSTALLATION CONDITIONS 13
3. TECHNICAL DATA 14
4. TANK STRUCTURE 15
5. INSTALLATION AND ASSEMBLY 15
5.1 Construction site 16
5.2 Trench 16
5.3 Insertion and filling 17
5.4 Routing connections 17
6. ASSEMBLING THE AND TELESCOPIC DOME SHAFT 18
6.1 Assembling the telescopic dome shaft 18
6.2 Telescopic dome shaft on which persons may walk 18
6.3 Telescopic dome shaft over which passenger cars
may drive 18
6.4 BEGU telescopic dome shaft 18
7. ASSEMBLY OF THE ADAPTER 19
7.1 Assembling the adapter 19
8. INSPECTION AND SERVICING 19
Deutsch 1
English 11
Français 21
Español 31

[email protected]
www.graf.info
12 / 39
1. General notes
1.1 Security
The relevant accident prevention regulations according to BGV C22 must be observed during all work.
Particularly when walking on the tanks, a 2nd person is required to secure the tank.
The relevant regulations and standards must additionally be
taken into consideration during installation, assembly,
servicing, repair, etc. Relevant notes can be found in the
corresponding sections of these instructions.
During all work on the system or parts of the system, the entire
system must always be rendered inoperable and secured to
prevent unauthorised reactivation.
Except in the event of work carried out in the tank, the cover of
the tank must always be kept sealed, as this otherwise
constitutes a maximum risk of accident. The rain protection
installed on delivery is merely transportation packaging. It
cannot be walked on and is not child-proof; it must be replaced
with a suitable cover immediately following delivery (telescopic
dome shaft with corresponding cover)!
Only original GRAF covers or covers approved in writing by
GRAF must be used.
GRAF offers an extensive range of accessories, all of which are designed to match each other and which
can be extended to form complete systems. The use of other accessories may lead to impediments to the
system's functional capability, therefore invalidating liability for resulting damage.
1.2 Identification obligation
All service water pipes and outlets must be identified in writing with the words "Not drinking water" or in
the form of images (DIN 1988 Part 2, Para. 3.3.2.) in order to avoid inadvertent connection with the
drinking water mains even after a number of years. Mix-ups, e.g. by children, may still occur even in the
case of correct identification. All service water extraction points must therefore be installed with valves
with child-proof locks.

[email protected]
www.graf.info
13 / 39
455-655 455-755
Teleskop-Domschacht
Mini Teleskop-Domschacht
Maxi / Guss
max. 1200
2. Installation conditions
Coverage heights with telescopic dome shaft in
green areas.
Maximum coverage heights with intermediate
section and telescopic dome shaft.
(in green areas only –not under areas used by
passenger cars)
Coverage heights with cast telescopic dome
shaft (class B) in areas used by passenger cars.
(without groundwater and stratum water)
Coverage heights with cast telescopic dome
shaft with cast iron lid or Begu (with cover
class B respectively D - to be provided at
construction site). Maximum load of the area
used by passenger cars 3,5 to.
(without groundwater and stratum water)
Coverage heights on installation in groundwater
–the hatched area specifies the permissible
immersion depth for the tank.
(not under areas used by passenger cars)
Maxi telescopic dome shaft +
Telescopic with cast iron lid
Mini telescopic
dome shaft
>800 <1000
>700 <1000
>800 <1000
max. 3,5 to
>700 <1000
>800 <1200 Max.
Max.
>700 <1200

[email protected]
www.graf.info
14 / 39
185
H
L B
440 (Maxi)
Hges
140
Hges
600
340 (Mini) 600
185
315 265 185 185
3. Technical data
Tank
1500 L
3000 L
5000 L
7500 L
Art. No.
390000
390001
390002
390005
Weight
82 kg
180 kg
250 kg
360 kg
L
2100 mm
2450 mm
2890 mm
3600 mm
W
1250 mm
2100 mm
2300 mm
2250 mm
H
700 mm
735 mm
950 mm
1250 mm
Htot*
1015 mm
1050 mm
1265 mm
1565 mm
* Htot = total height
Htot
Htot

[email protected]
www.graf.info
15 / 39
ß
< 300 mm
< 300 mm
< 300 mm
< 300 mm
> 100 mm
ß
--> DIN 4124
63
1425
> 100 mm
7
1
5
3
4
2
4. Tank structure
Water connector box internal (optional)
PE cover for telescopic dome shaft
Telescopic dome shaft (can be inclined by 5°)
Profile seal
Tank dome
5. Installation and assembly
Subsoil
Telescopic dome shaft
Compacted foundation
Surrounding (round-grained gravel, max.
grain size 8/16)
Covering layer
PLATIN Rainwater Underground Tank
Concrete layer for surfaces used by passenger
cars
ß--> DIN 4124 from 1250 mm depth of the trench

[email protected]
www.graf.info
16 / 39
H
>H
>800 <1200 Max.
Max.
>700 <1200
5. Installation and assembly
5.1 Construction site
Under all circumstances, the following points must be clarified prior to installation:
The structural suitability of the ground according to DIN 18196
Maximum groundwater levels which occur and drainage capability of the subsoil
Types of load which occur, e.g. traffic loads
An expert ground report should be requested from the local planning authority to determine the physical
characteristics of the subsoil.
5.2 Trench
To ensure that sufficient space is available for working, the base area of the trench must exceed the
dimensions of the tank by > 100 mm on each side; the distance from solid constructions must be at least
1000 mm.
If the depth of the trench is > 1250 mm an embankment must be designed according to DIN 4124. The
construction site must be horizontal and plane and must guarantee sufficient load-bearing capacity.
The depth of the trench must be dimensioned so that the max. earth coverage (see point 2 –installation
conditions) above the tank is not exceeded. To use the system throughout the entire year, it is necessary
to install the tank and those parts of the system which conduct water in the frost-free area. The frost-free
depth is usually approx. 600 mm –800 mm; precise information in this regard can be obtained from the
responsible authority.
A layer of compacted, round-grain gravel (grain size 8/16, thickness approx. 100 - 150 mm) is applied as
the foundation.
5.2.1 Slope, embankment, etc.
On installation of the tank in the immediate vicinity
(< 5 m) of a slope, earthen mound or slope, a
statically calculated supporting wall must be erected
to absorb the soil pressure. The wall must exceed the
dimensions of the tank by at least 500 mm in all
directions, and must be located at least 1000 mm
away from the tank.
5.2.2 Groundwater and cohesive (water-impermeable) soils (e.g. clay soil)
If it is anticipated that the tanks will be immersed
deeper into the groundwater than is shown in the
adjacent figure, sufficient dissipation must be
ensured. (See table for max. immersion depth).
Dissipation of the drainage water (e.g. via an annular
drainage system) is recommended in the case of
cohesive, water-impermeable soils.
Tank
1500 L
3000 L
5000 L
7500 L
max. immersion depth
700 mm
735 mm
950 mm
1250 mm
5.2.3 Installation adjacent to surfaces used by
vehicles
If the underground tanks are installed adjacent to
surfaces which are used by heavy vehicles weighing
over 3,5 t, the minimum distance away from these
surfaces is at least the depth of the trench.

[email protected]
www.graf.info
17 / 39
>500
5. Installation and assembly
5.2.4 Connection of several tanks
Two or more tanks are connected via the
assembly surfaces by means of GRAF
special seals and basic pipes (to be
provided at construction site).
The apertures must be drilled to the
corresponding size using only the GRAF special crown bit. It must be ensured that the distance between
the tanks is at least 500 mm. The pipes must project at least 200 mm into the tanks.
5.3 Insertion and filling
The tanks must be inserted, impact-free, into
the prepared trench using suitable
equipment. To avoid deformities, the tank is
filled 1/3 with water before filling in the tank
surrounding.
Afterwards the surrounding (roundgrain
gravel, max. grain size 8/16) is then filled in
layers of max. 30 cm steps and is
compacted.
The individual layers as well as the
medial support column must be well-
compacted (manuel tamper). Damage to
the tank must be avoided during compaction.
Mechanical compaction machines must not
be used under any circumstances. The
surrounding towards the trench must be at
least 100 mm wide.
5.4 Routing connections
All feed and overflow pipes must be routed
with a decline of at least 1% in the direction of
flow (possible, subsequent settling must be
taken into consideration in this case). If the
tank overflow is connected to a public sewer,
this must be protected against reflux by
means of a lifting station (mixed sewer) or
reflux seal (pure rainwater sewer) according
to DIN 1986.
All suction, pressure and control lines must be
routed in an empty pipe, which must be routed
as straight as possible, without bending, to the
tank with a decline. Necessary bends must be
formed using 30° moulded sections.
Important: The empty pipe must be
connected to an aperture above the max.
water level.
Kanal
>1%
>1%
Sewer
2. 3/3
>100
1. 1/3

[email protected]
www.graf.info
18 / 39
1
3
2
2
4
1
3
1
2
3
4
5
6
6. Assembling the and telescopic dome shaft
6.1 Assembling the telescopic dome shaft
The telescopic dome shaft enables infinite adaptation of the tank
to given site surfaces with earth coverage of between 455 mm
and 655 mm (Mini telescopic dome shaft) or 455 mm and
755 mm (Maxi telescopic dome shaft).
For assembly purposes, the enclosed profile seal (material
EPDM) is inserted into the tank dome's sealing groove and is
coated generously with soft soap (do not use mineral oil-based
lubricants, as these attack the seal). The telescope is then
greased, inserted and aligned with the surface of the site.
6.2 Telescopic dome shaft on which persons may walk
Important: To prevent loads from being transferred onto the
tank, round-grain gravel (max. grain size 8/16) is filled in in
layers around the telescope and is evenly compacted.
Damage to the tank dome and telescope must be avoided
during this step. The cover is then positioned and is sealed to
prevent entry by children. Tighten the threaded connection
on the cover so tightly that it cannot be opened by a child!
6.3 Telescopic dome shaft over which passenger cars may drive
If the tank is installed under areas used by passenger cars, the
collar area of the telescope (colour anthracite) must be
supported with concrete (load class B25 = 250 kg/m²). The
layer of concrete to be installed must be at least 300 mm wide
and approx. 200 mm high all around. The permitted coverage
above the shoulder of the tank is min. 700 mm and max.
1000 mm. There are different possibilities for lengthening the
tank dome (315 mm): telescopic dome shaft with cast iron lid
or Begu (max. effective length 440 mm) as well as the Adapter
(max. effective length 300 mm).
Attention: Use the cast cover under all circumstances.
6.4 BEGU telescopic dome shaft
On installation under areas used by cars with a maximum weight
of 3,5 t, the telescope is supported as described in point 6.3.
The concrete rings (Ø 600 mm) and a cast frame with star-
shaped load distribution for mounting the cast cover are then
installed (observe earth coverage of at least 700 mm,
max. 1200 mm). The cast frame must have a supporting area of
approx. 1 m².
„A“
„A“

[email protected]
www.graf.info
19 / 39
7. Assembly of the adapter
7.1 Assembling the adapter
For lager coverage heights a adapter is needed. To insert the adapter into the tank dome, soft soap is
needed. Into the highest groove of the adapter the profile seal is inserted an greased generously.
Afterwards push the telescopic dome shaft into the adapter and adapt it to the planned area surface.
1 Adapter = max. earth-cover 955 mm respectively 1055 mm
(in connection with Mini respectively Maxi telescopic dome shaft)
8. Inspection and servicing
The entire system must be checked for leaks, cleanliness and stability at least every three months.
The entire system should be serviced at intervals of approx. 5 years. In this case, all parts of the system
must be cleaned and their function checked. Servicing should be carried out as follows:
Drain the tank completely
Clean surfaces and internal parts with water
Remove all dirt from the tank
Check that all internal parts are firmly seated.
Telescopic dome shaft (can be inclined by 5°)
Adapter
Profile seal
Tank dome Platin
Otto Graf GmbH –Carl-Zeiss-Str. 2-6 –D-79331 Teningen –Tel.: [phone] –Fax: [phone]
GRAF SARL –45, Route d´Ernolsheim –F-67120 Dachstein Gare –Tel.: [phone] –Fax: [phone]
GRAF Iberica –C/Marquès Caldes de Montbui, 114 baixos –ES-17003 Girona –Tel.: [phone] –Fax: [phone]
GRAF Ltd –Maidstone, Kent –UK-ME16 8Ry –Phone: [phone]
10-2011
