Grammer MSG95G/721 User manual

10/2019 1 188 064_d
MSG95G(L) / 721
MSG95G(L) / 731
MSG95G(L) / 741

2
............................................................................................................................ 3
.......................................................................................................................... 17
.......................................................................................................................... 31

3
GRAMMER AG: Sitz-Komfort für hohe Ansprüche!
Sie haben einen GRAMMER Sitz erworben. Gratulation!
Nehmen Sie bitte Platz und erleben Sie Sitz-Komfort und Sicherheit. Freuen
Sie sich auf einen Fahrersitz der sich durch einfache Bedienung und hohe
Anpassungsfähigkeit auszeichnet.
Mit Ihrem neuen Fahrersitz fördern Sie nicht nur Ihre Gesundheit sondern
auch Ihre Leistungsfähigkeit.
Gute Fahrt wünscht Ihnen
Ihr GRAMMER-Team
Impressum
Copyright © GRAMMER AG
GRAMMER AG
ostfach 1454
D-92204 Amberg
Nachdruck, Vervielfältigung oder Übersetzung,
auch auszugsweise, ist ohne schriftliche
Genehmigung durch die GRAMMER AG nicht erlaubt.
Amberg
, 10/2019

4

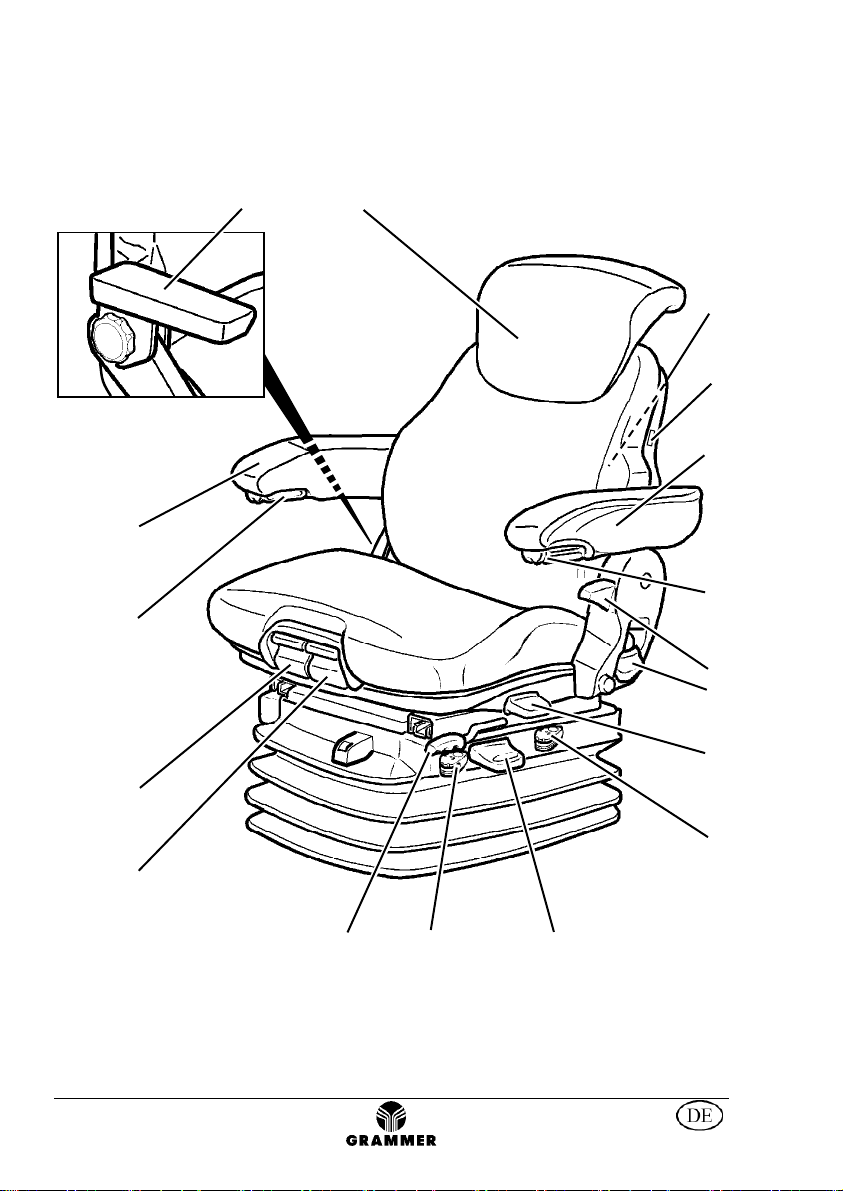

1+234
5
6
7
8
9
10
11
8
7
12
13
14
15

Bedienungs nleitung
5
Inhaltsverzeichnis
Hinweise ....................................................................................................... 6
Sicherheitshinweise ...................................................................................... 6
Anschlussdaten ............................................................................................ 8
Gewährleistung und Haftung ........................................................................ 8
Sitzfunktionen und Bedienung ...................................................................... 9
1 Gewichtseinstellung .............................................................................. 9
2 Höheneinstellung .................................................................................. 9
3 Horizontalfederung ................................................................................ 9
4 Längseinstellung ................................................................................. 10
5 Sitzneigungseinstellung * .................................................................... 10
6 Sitztiefeneinstellung * .......................................................................... 10
7 Armlehnenneigung * ............................................................................ 11
8 Armlehnen ** ....................................................................................... 11
9 Multifunktionsarmlehne * ..................................................................... 11
10 Rückenverlängerung * *** .................................................................. 12
11 Lendenwirbelstütze ............................................................................. 12
12 Rückenlehneneinstellung ** ................................................................ 12
13 Dreheinrichtung * ................................................................................ 13
14 Stoßdämpfung * .................................................................................. 13
15 Sitzheizung * ....................................................................................... 13
flege .......................................................................................................... 14
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Hinweise
6
 Die Bedienungsanleitung muss vor Inbetriebnahme vollständig gelesen werden.
 Die Bedienungsanleitung muss im Fahrzeug mitgeführt werden und dem Fahrzeugführer
jederzeit zugänglich sein.
 Der Fahrersitz darf nur von Fachpersonal montiert, gewartet und repariert werden.
Jeweilige länderspezifische Vorschriften und Einbauvorschriften des Fahrzeugherstellers
sind dabei zu berücksichtigen.
Die jeweiligen länderspezifischen Einbauvorschriften sind bei der GRAMMER AG und
deren Vertretungen oder beim Fahrzeughersteller zu erhalten.
 Verschleißteile wie Rollen, Stoßdämpfer und die Befestigung sind von Zeit zu Zeit zu
prüfen.
 Für den Erhalt Ihrer Gesundheit ist ein stets funktionierender und individuell eingestellter
Fahrersitz Voraussetzung. Erhalten Sie die Funktionsfähigkeit Ihres Fahrersitzes durch
flege und regelmäßige Funktionsüberprüfungen.
Die Funktionsprüfungen sind mindestens den Wartungsintervallen des Fahrzeuges
anzupassen (siehe Wartungsplan des Fahrzeuges).
 Die Bedienungsanleitung ist zusammen mit dem Fahrersitz aufzuheben. Falls der
Fahrersitz an Dritte weitergegeben wird, ist auch die Bedienungsanleitung weiterzugeben.
 Änderungen, die dem technischen Fortschritt dienen und daraus resultierende
Abweichungen zum Seriensitz vorbehalten.
Sicherheitshinweise
 Falsch eingestellte Fahrersitze haben einen geringeren Schwingbereich.
Zur Vermeidung von ersonenschäden muss vor jeder Inbetriebn hme des
Fahrzeuges und bei jedem F hrerwechsel die Gewichtseinstellung auf das individuelle
Gewicht des Fahrers erfolgt sein.
 Um Verletzungen zu vermeiden, dürfen keine Gegenstände im Schwingbereich des
Fahrersitzes gelagert werden.
 Vor Inbetriebn hme des Fahrersitzes müssen eventuell vorhandene Verp ckungs-
m teri lien von den Sitz- und Rückenpolstern entfernt werden.
 Um Unfallgefahren zu vermeiden, muss vor Inbetriebn hme des Fahrzeuges geprüft
werden, ob alle Einstellvorrichtungen richtig eingerastet sind.
 Die Einstellvorrichtungen des Fahrersitzes dürfen während des Betriebes nicht
betätigt werden.
 Hebel der Einstellvorrichtung für die Längseinstellung bei Betätigung nur vorn an der
dafür vorgesehenen Stelle fassen.
– QUETSCHGEFAHR –
 Bei entferntem Rückenpolster darf die Rückenlehneneinstellung nur betätigt werden,
wenn die Rückenplatte z.B. mit der Hand abgestützt wird. Bei Nichtbeachtung besteht
erhöhte Verletzungsgef hr durch Vorschnellen der Rückenplatte.

Sicherheitshinweise
7
 Nie in die Verstellmechanismen und in das Schwingsystem des Sitzes greifen.
- QUETSCHGEFAHR FÜR HAND UND FINGER -
 Jede Veränderung des Serienzust ndes des Fahrersitzes (z.B. durch Nachrüsten
von nicht original Nachrüst- und Ersatzteilen der GRAMMER AG) kann den geprüften
Zustand des Fahrersitzes aufheben. Es können Funktionen des F hrersitzes
beeinträchtigt werden, die Ihre Sicherheit gefährden. Aus diesem Grund muss jede
b uliche Veränderung des Fahrersitzes durch die GRAMMER AG freigegeben
werden.
 Beim Aus- und Einbau des Fahrersitzes sind unbedingt die Angaben des Fahrzeug-
herstellers zu beachten.
 Fahrersitz nicht an den Abdeckungen anheben. Bei Nichtbeachtung besteht erhöhte
Unf llgef hr durch Lösen oder Brechen der Abdeckungen.
 Vor dem Ausbau des Fahrersitzes sind sämtliche Steckverbindungen zwischen
Fahrersitz und Bordnetz zu trennen. Bei Wiederherstellen der Steckverbindungen muss
auf Dichtigkeit (Staub, Wasser) geachtet werden.
 Rückhaltegurte sind am Fahrersitz vorhanden oder nachrüstbar. Das N chrüsten mit
Rückhaltegurten ist wegen erhöhter Belastung der Fahrersitzbefestigung nur n ch
Genehmigung des F hrzeugherstellers zulässig.
Die Nachrüstung muss unter Beachtung der jeweiligen länderspezifischen Vorschriften
und Richtlinien erfolgen und muss von der GRAMMER AG freigegeben werden.
 Rückhaltegurte müssen vor Inbetriebn hme des Fahrzeuges angelegt werden.
Nach einem Unfall müssen die Rückh ltegurte usgewechselt werden.
Bei am Fahrersitz montierten Rückhaltegurten müssen nach einem Unfall zusätzlich
der F hrersitz und die F hrersitzbefestigung durch Fachpersonal überprüft werden.
 Schraubverbindungen müssen regelmäßig auf festen Sitz geprüft werden. Ein
Wackeln des Fahrersitzes kann auf lose Schraubverbindungen oder sonstige Defekte
hinweisen.
 Bei Feststellung von Unregelmäßigkeiten in den Funktionen des Fahrersitzes (z.B.
defekte Federung des Fahrersitzes, unsachgemäße Vorwölbung der
Lendenwirbelstütze oder beschädigter Faltenbalg) umgehend eine F chwerkst tt zur
Behebung der Ursache aufsuchen.
Bei Nichtbeachtung besteht Gefahr für Ihre Gesundheit und erhöhte Unf llgef hr.
 Vor Inbetriebnahme des Fahrzeuges sind eventuell im Fahrersitz vorhandene Schalter
in der Sitzfläche (zur Stilllegung von Aggregaten beim Verlassen des Fahrersitzes oder
Fahrzeuges) auf ihre Funktionsfähigkeit zu prüfen.
Bei Funktionsstörungen darf das Fahrzeug nicht in Betrieb genommen werden.
– ERHÖHTE UNFALLGEFAHR –
 Fahrersitze mit eingebautem Schalter dürfen außer normaler Benutzung nicht mit
Gegenständen uf der Sitzfläche belastet werden, da sich das Fahrzeug sonst
führerlos in Bewegung setzen kann.
– ERHÖHTE UNFALLGEFAHR –
Das Entlasten der Sitzfläche während der Fahrt führt zum Fahrzeugstillstand.
 Während des Betriebs – bei belastetem Fahrersitz – Faltenbalg nicht nach innen
drücken. – QUETSCHGEFAHR –

Sicherheitshinweise
8
 Es ist darauf zu achten, dass keine Gegenstände oder Flüssigkeiten in das Innere
des F hrersitzes gelangen.
 Der Fahrersitz ist nicht w sserdicht und ist vor Spritzwasser zu schützen!
 Umbau oder Nachrüstarbeiten an Fahrersitzen der GRAMMER AG dürfen nur von
utorisierten F chwerkstätten, geschultem Person l beziehungsweise
entsprechend usgebildeten Personen unter Berücksichtigung der anwendbaren
Bedienungs-, Wartungs- und Einbauvorschriften sowie der länderspezifischen
Vorschriften durchgeführt werden.
 Bei uns chgemäßer Mont ge besteht die Gefahr von Verletzungen sowie
S chbeschädigungen und die Funktion des Fahrersitzes oder der angebauten Teile
kann nicht garantiert werden.
 Vor F hrtbeginn muss geprüft werden, ob mit allen gewählten Sitzeinstellungen eine
sichere Bedienung des Fahrzeuges gewährleistet ist.
Anschlussd ten
 Bei notwendigen elektrischen Anschlüssen an das Bordnetz ist folgendes unbedingt zu
beachten:
Vor Anschluss eines im Fahrersitz vorhandenen elektrischen Verbr uchers (z.B.
Sitzheizung oder Klimatisierung) müssen entsprechende auf das Fahrzeug bezogene
elektrische Daten bezüglich Spannung, Absicherung und Art der Anschlussverbindung
beim Fahrzeughersteller, bei der GRAMMER AG oder deren Vertretungen erfragt werden.
Aus Sicherheitsgründen muss der Einbau und Anschluss an das Bordnetz von
autorisiertem Fachpersonal durchgeführt werden.
Die Sitzanschlüsse sind unabhängig von anderen Fahrzeugbauteilen separat
abzusichern.
DC Absicherung
12V 10A
24V 5A
Bei Herstellung des elektrischen Anschlusses ist ein Stromkreis zu wählen, mit dem
durch Absch lten der Zündung die elektrischen Verbraucher des Fahrersitzes vom
stromführenden Netz getrennt werden.
Gewährleistung und H ftung
 Die GRAMMER AG übernimmt bei unsachgemäßer Montage, Verwendung, Benutzung
und Reparatur keine Gewährleistung oder Haftung für daraus folgende Schäden.
 Einzelheiten über die von der GRAMMER AG gewährten Ansprüche finden sich in Ihren
vertraglichen Unterlagen (siehe Rechnung oder Lieferschein). Andere als dort
beschriebene Ansprüche können gegenüber der GRAMMER AG nicht geltend gemacht
werden.

Sitzfunktionen und Bedienung
9

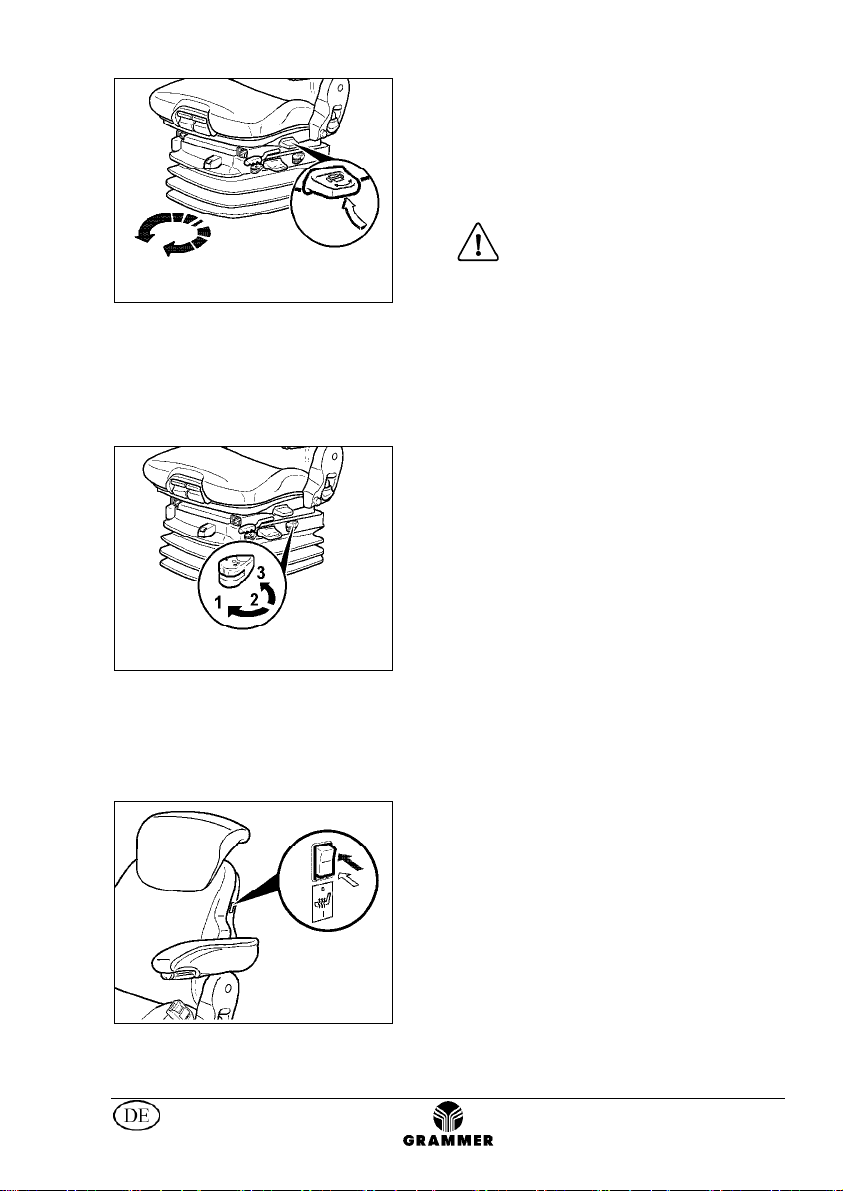

Gewichtseinstellung
Das jeweilige Fahrergewicht muss bei
belastetem Fahrersitz eingestellt werden. Die
Einstel
lung erfolgt durch Ziehen oder Drücken
des Betätigungshebels (1), bis die grüne
Markierung in der Gewichts- und
Höhenanzeige (2) sichtbar ist.

Um Gesundheitsschäden zu
vermeiden, muss vor Inbetriebnahme des
Fahrzeuges die individuelle
Fahrergewichtseinstellung kontrolliert und
eingestellt werden.
Höheneinstellung
Durch vollständiges Ziehen oder Drücken des
Betätigungshebels (1) kann die Sitzhöhe
verändert werden.

Die grüne Markierung in der Gewichts-
und Höhenanzeige (2) muss sichtbar sein.

Um Beschädigungen zu vermeiden den
Kompressor max. 1 min. betätigen.
Horizont lfederung
Unter bestimmten Betriebsbedingungen (z.B.
Fahren mit Hänger) ist es vorteilhaft, die
Horizontalfederung einzuschalten. Dadurch
können Stoßbelastungen in Fahrtrichtung
durch den Fahrersitz besser abgefangen
werden.
osition 1 = Horizontalfederung Aus
osition 2 = Horizontalfederung Ein

Nach Einstellung von osition 1 muss
der Verriegelungshebel in der gewünschten
osition einrasten.
Hierzu ist der Sitz bis zum hörbaren Einrasten
nach hinten zu drücken.

Nach dem Verriegeln darf sich die
Horizontalfederung in keine andere osition
bewegen lassen.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
10
Längseinstellung
Durch Betätigen des Verriegelungshebels
nach oben wird die Längseinstellung
freigegeben.
Vorsicht Unf llgef hr!
Verriegelungshebel nicht während
der F hrt betätigen.

Nach der Einstellung muss der
Verriegelungshebel in der gewünschten
osition hörbar einrasten. Nach dem
Verriegeln darf sich der Fahrersitz nicht mehr
in eine andere osition verschieben lassen.

Verriegelungshebel nicht mit Bein oder
Wade anheben.
Sitzneigungseinstellung *
Die Längsneigung der Sitzfläche kann
individuell angepasst werden.
Zum Einstellen der Sitzneigung den linken
Griff nach oben ziehen. Durch gleichzeitiges
Be-
oder Entlasten der vorderen oder hinteren
Sitzfläche neigt sich diese in die gewünschte
Lage.
Sitztiefeneinstellung *
Die Sitztiefe kann individuell angepasst
werden.
Zum Einstellen der Sitztiefe den rechten Griff
nach oben ziehen. Durch gleichzeitiges nach
vorn oder hinten Schieben der Sitzfläche wird
die gewünschte osition erreicht.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
11

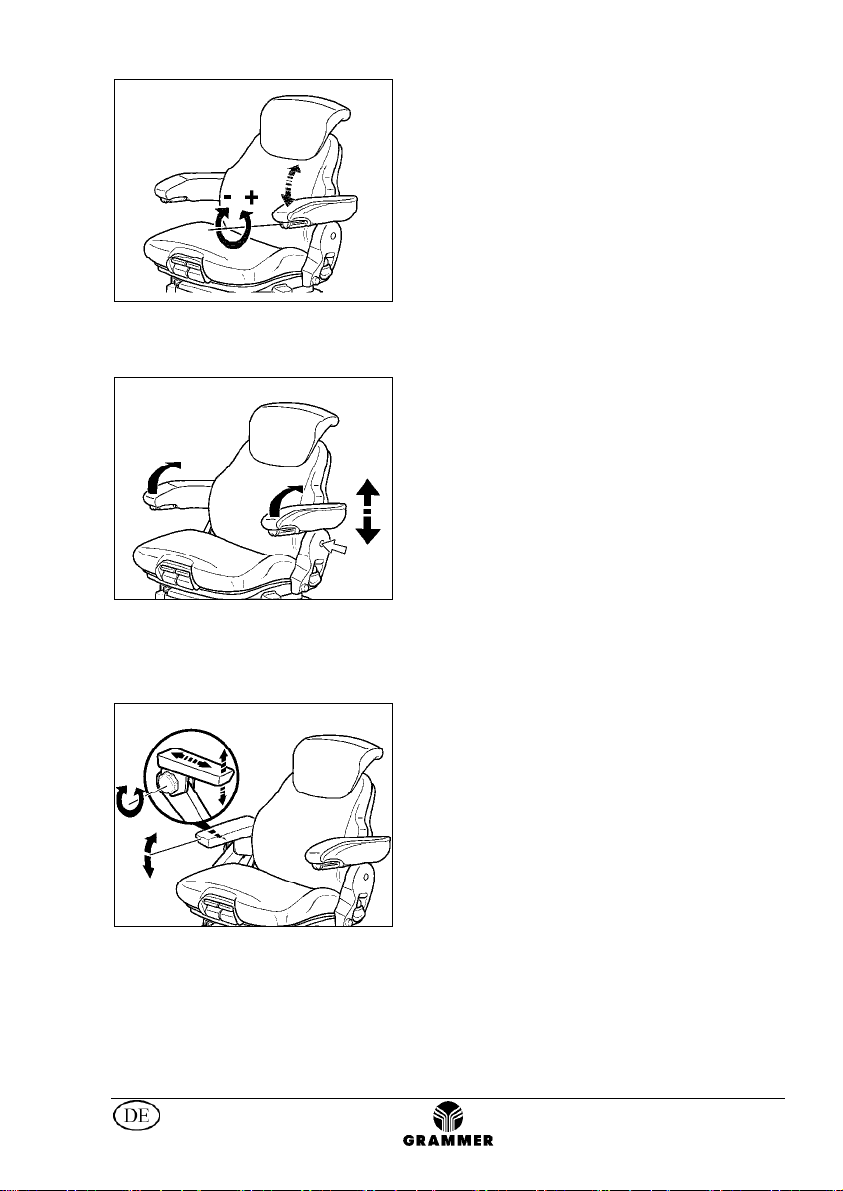

Armlehnenneigung *
Die Längsneigung der Armlehne kann durch
Drehen des Handrades verändert werden.
Bei Drehung nach außen (+) wird die
A
rmlehne vorn angehoben, bei Drehung nach
innen (-) wird sie vorn abgesenkt.
Armlehnen **
Die Armlehnen können bei Bedarf nach hinten
geklappt und in der Höhe individuell
angepasst werden.
Zur Verstellung der Armlehnenhöhe wird die
runde Kappe ( feil) aus der Abdeckung
herausgehebelt und die dahinter liegende
Sechskantmutter (Schlüsselweite 13 mm)
gelöst. Armlehnen in die gewünschte Stellung
bringen (5-stufiges Raster) und Sechskant-
mutter festziehen (25Nm). Die Abdeckkappe
wieder auf die Mutter drücken.
Multifunktions rmlehne *
Nach Losdrehen des Handrades kann die
Armlehne in der Höhen
- und Längsposition
sowie in der Neigung individuell angepaßt
werden.
Die Höhen- und Längseinstellung erfolgt
gleichzeitig in spürbaren Stufen.

Nach erfolgter Einstellung das Handrad
wi
eder festdrehen.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
12
Rückenverlängerung * ***
Die Rückenverlängerung kann in der Höhe
durch Herausziehen oder Hineinschieben
über spürbare Rasterungen bis zu einem
Endanschlag individuell angepasst werden.
Zum Entfernen der Rückenverlängerung wird
der Endanschlag nach oben mit einem Ruck
überwunden.
Lendenwirbelstütze
Durch Drehen des Handrades nach links oder
rechts kann sowohl die Höhe als auch die
Stärke der Vorwölbung im Rückenpolster
individuell angepaßt werden.
Dadurch kann sowohl der Sitzkomfort erhöht,
als auch die Leistungsfähigkeit des Fahrers
erhalten werden.
Rückenlehneneinstellung **
Zum Entrasten der Rückenlehne den Ver-
riegelungshebel nach oben ziehen. Die
Rückenlehne beim Entrasten nicht durch
dagegen Drücken belasten.
Durch gleichzeitiges Be- und Entlasten der
Rückenlehne wird die gewünschte osition
erreicht. Zum Verriegeln Hebel wieder
loslassen.

Nach dem Verriegeln darf sich die
Rückenlehne in keine andere osition
bewegen lassen.
Bei nach vorne geklappter Rückenlehne
können metallene geriffelte Verriegelungsvor-
richtungen beidseits – links und/oder rechts -
unten an der Rückenlehne hervortreten, bei
denen es während der Einstellung der
Rückenlehne zu Scher- und Quetschmög-
lichkeiten für den Körper der die Einstellung
vornehmenden erson kommen kann.
– NICHT IN DIESEN GEFAHRENBEREICH
GREIFEN –
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
13
Dreheinrichtung *
Durch Ziehen des Verriegelungshebels wird
die Dreheinrichtung freigegeben. Sie
ermöglicht ein freies Schwenken des
Fahrersitzes bis zu einem Anschlag nach
rechts oder links.
Vorsicht Unf llgef hr!
Verriegelungshebel für die Dreh-
einrichtung nicht während der
F hrt betätigen.

Nach der Einstellung muss der
Verriegelungshebel in der gewünschten
osition hörbar einrasten. Nach dem
Verriegeln darf sich der Fahrersitz in keine
andere osition drehen lassen.
Stoßdämpfung *
Die Dämpfung des Sitzes kann den
Fahrbahn- bzw. Geländebeschaffenheiten
angepaßt werden. Der Federungskomfort ist
daher individuell einstellbar.
Hebel bis zur gewünschten Einstellung
drehen und loslassen.
1 weich
2 mittel
3 hart
Stellung 2 ist die vom Hersteller empfohlene
Grundeinstellung bei durchschnittlichem
Fahrergewicht.
Sitzheizung *
Die Sitzheizung wird durch Betätigung des
Schalters ein- bzw. ausgeschaltet.
0 = Sitzheizung AUS
1 = Sitzheizung EIN
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Pflege
14
Schmutz kann die Funktion des Fahrersitzes
beeinträchtigen.
Halten Sie deshalb Ihren Fahrersitz sauber!
olster müssen zur flege nicht vom
Sitzgestell gelöst und abgenommen werden.
Vorsicht Verletzungsgef hr
durch Vorschnellen der
Rückenlehne!
Beim Reinigen des Rücken-
lehnenpolsters muss bei
Betätigung der Rückenlehnen-
einstellung die Rückenlehne mit
der H nd bgestützt werden.
ACHTUNG: Fahrersitz nicht mit Hochdruck-
reiniger reinigen!
Bei der Reinigung der olsterflächen muss
ein Durchfeuchten der olster vermieden
werden.
.
Handelsübliche Polster- oder Kunststoff-
reiniger erst an verdeckter, kleinerer Fläche
auf Verträglichkeit prüfen.

15

16

17

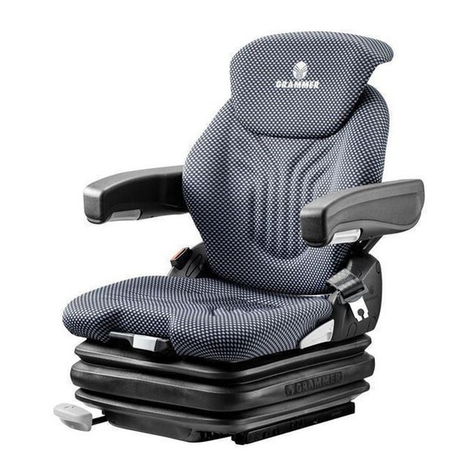

GRAMMER AG: Seating comfort for high demands!
You have acquired a GRAMMER seat. Congratulations!
Take your seat please and enjoy the ultimate in seating comfort and safety.
You will be enjoying a driver's seat characterized by user-friendliness and a
high degree of adaptability.
With your new seat you are not only preserving your health; you are
improving your performance and efficiency as well.
Have a good trip with best wishes from
your GRAMMER Team
Imprint
Copyright © GRAMMER AG
GRAMMER AG
ostfach 1454
D-92204 Amberg
Reprinting, reproduction or translation,
in whole or in part, requires the written
permission of the GRAMMER AG
Amberg
, 10/2019

18
1+234
5
6
7
8
9
10
11
8
7
12
13
14
15

Oper ting Instructions
19
Contents
General instructions .................................................................................... 20
Safety instructions ....................................................................................... 20
Connecting data .......................................................................................... 22
Guarantee and liability ................................................................................ 22
Seat functions and operation ...................................................................... 23
1 Weight adjustment .............................................................................. 23
2 Height adjustment ............................................................................... 23
3 Fore/aft isolator ................................................................................... 23
4 Fore/aft adjustment ............................................................................. 24
5 Seat pan angle adjustment * ............................................................... 24
6 Seat depth adjustment * ...................................................................... 24
7 Armrest adjustment * .......................................................................... 25
8 Armrests ** .......................................................................................... 25
9 Multifunctional armrest * ..................................................................... 25
10 Backrest extension * *** ..................................................................... 26
11 Lumbar support ................................................................................... 26
12 Backrest adjustment ** ........................................................................ 26
13 Swivel *................................................................................................ 27
14 Absorber * ........................................................................................... 27
15 Seat heater * ....................................................................................... 27
Maintenance ............................................................................................... 28
* if fitted ** depending on model *** optional extra

Gener l instructions
20
 The operating instructions must be read in full before use.
 The operating instructions must be kept in the vehicle and always be at hand.
 The driver's seat may only be fitted, serviced and repaired by specialist personnel.
The respective national regulations and the vehicle manufacturer’s fitting instructions
must be observed.
The national fitting regulations can be obtained from GRAMMER AG or from agencies of
the company, or from the vehicle manufacturer.
 Worn parts such as rollers, shock absorbers and the fixation must be checked from time
to time.
 A correctly functioning and individually adjusted driver's seat is essential to your health.
Take adequate care of your seat and have it serviced regularly to ensure that it functions
correctly.
The functional checks are to be carried out at least as regularly as vehicle services
(see maintenance plan for vehicle).
 These operating instructions should always be kept with the driver's seat. If the seat is
passed on to a third party, it must be accompanied by the relevant operating instructions.
 Subject to modifications serving engineering progress and deviations compared to the
standard type seat arising therefrom.
S fety instructions
 Driver's seats that have been adjusted incorrectly have a smaller moving area.
In order to prevent any personal injury, the seat must be adjusted for the driver's weight
before use and before every ch nge of driver.
 To prevent injury, no objects should be pl ced within the moving re of the driver's
seat.
 Before commissioning of the driver’s seat, possible p ck ging m teri l has to be
removed from the seat cushion and the backrest upholstery.
 To eliminate any risk of accident, the settings must be checked to ensure they are
correctly engaged before the vehicle is driven.
 Adjustments must not be made while driving.
 Only touch the handle for setting the fore/aft adjustment at the indented grip provided for
that purpose.
– RISK OF CRUSHING –
 After remov l of the b ckrest upholstery, the backrest frame must be supported, for
example held in place, before the backrest adjuster is operated. If you fail to do so, there
is a danger that the backrest frame may jerk forward and c use injury.
 Never reach into the adjustment mechanisms and the suspension system of the seat.
– CRUSHING HAZARD FOR HANDS AND FINGERS –
