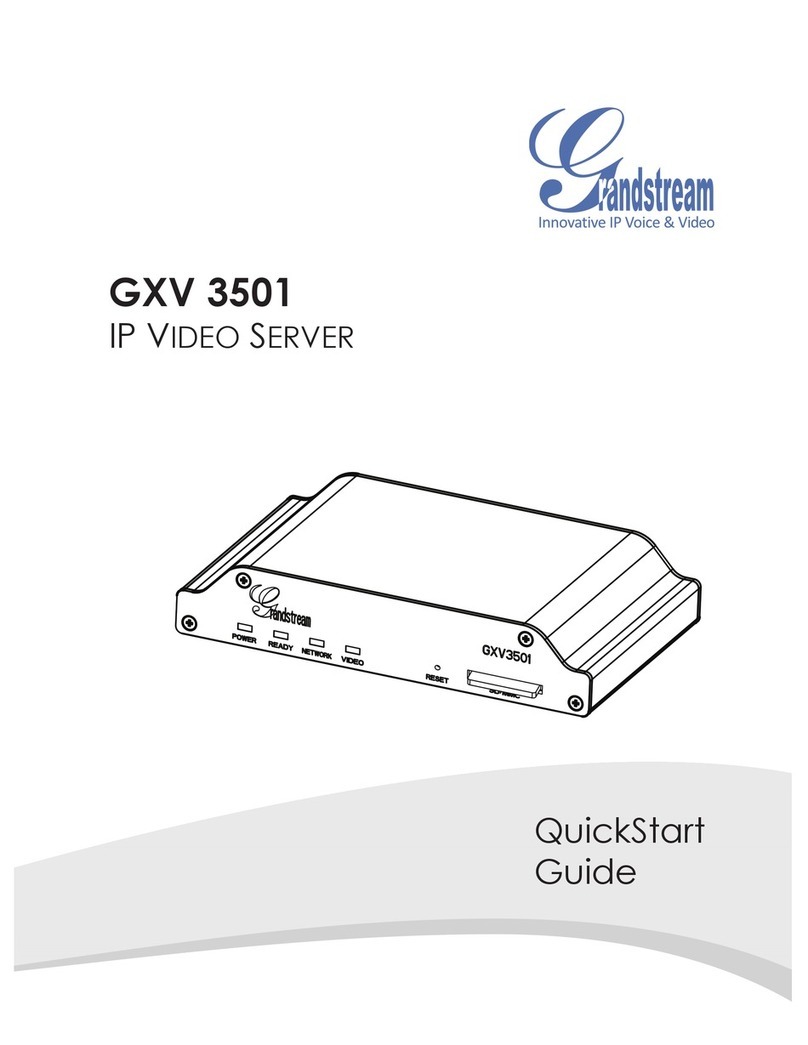

Grandstream Networks GXV 3501 User manual

GXV3501
IP VIDEO SERVER
QuickStart
Guide
1297 Beacon Street, 2nd Floor
Brookline, MA 02446, USA
Tel : [phone] – 9300
Fax: [phone] – 1987
For Warranty and RMA information, please visit www.grandstream.com
Grandstream Networks, Inc.
www.grandstream.com www.grandstream.cn
QuickStart
Guide
深圳市南山高新科技园中区
科发路2号1栋（朗峰大厦）5楼
电话: [phone]
传真: [phone]

Content
English.....................................................1
Español.................................................. 10
Français................................................. 19
简体中文 ..............................................28

~1~ ~2~
PRECAUTIONS
PACKAGE CONTENTS
Power Adapter
QUICKSTART GUIDE
GXV3501
12V
• Do not attempt to open, disassemble, or modify the
device
• Do not use a third party power adapter
• Do not expose this device to temperatures outside
range of -10 °C to +55 °C
• Do not expose the GXV3501 to environments
outside of the following humidity range: 10-90%RH
(non-condensing)
EN
Green Wire Cramper
CONNECTING THE GXV3501
Refer to the illustration below when following the
instructions on the next page.
12V
Video
Option A: Power
Adapter To AC Outlet
Option B: RJ45 Ethernet cable to
Power over Ethernet(PoE) switch
To an Analog
camera
NOTE: Choose Option A if using the power supply. Or
choose Option B if using a Power over Ethernet (PoE)
switch.
Power Port
Network Port
Video
Input

~3~ ~4~
Option A
Step 1: Insert the power adapter into the 12V DC port
on the GXV3501. Plug the other end of the
adapter into an AC power outlet.
Step 2: Plug an RJ45 Ethernet cable into the network
port. Plug the other end into a hub, switch or
router.
Step 3: Connect the video-out BNC cable of an
analog camera to the video port on the
GXV3501.
Option B
Step 1: Plug an RJ45 Ethernet cable into the network
port. Plug the other end into a Power over
Ethernet (PoE) switch.
Step 2: Connect the video-out BNC cable of your
camera to the video input port of the
GXV3501.
If the GXV3501 is properly connected, the POWER,
READY and NETWORK indicator lights will ash green.
Gxv3501 CONFIGURATION
Connect the GXV3501 to the DHCP server
Step 1: Navigate your browser to:
http://www.grandstream.com/support/gxv_
series_surveillance/general/resources/gs_search.zip
Step 2: Run the Grandstream GS_Search tool, that
you just downloaded.
Step 3: Click on button in order to begin
device detection
Step 4: The detected devices will appear in the
Output eld
Conguring the GXV3501 using Microsoft
Internet Explorer

~5~ ~6~
Step 5: Open Microsoft Internet Explorer on your PC.
Type in the IP in the address bar.
Step 6: A pop-up window will appear with prompts
for a user name and password. The default
administrator user name and password are
both set to “admin” at the default factory
conguration.
Step 7: Once you log into the GXV3501’s web
interface Internet Explorer will indicate that
“This website wants to install to the following
add-on: ‘GSViewer.cab’ from Grandstream
Networks, Inc.” Install this add-on by follow-
ing the instructions.
Step 8: Once the installation of GSViewX.cab is
completed you will see the web page shown
in the screenshot on the next page. Click on
the play button to view the video feed.

~7~ ~8~
Please download the user manual and FAQ for
more detailed conguration instructions:
http://www.grandstream.com/support
Step 9: Click through the menu on the left hand side
of the web UI for more advanced congura-
tion parameters.
Connect the GXV3501 using Static IP
If the camera does not get a response from the DHCP
server after 3 minutes, it can be accessed by the de-
fault IP 192.168.1.168
Step 1: Connect your PC and the GXV3501’s to
the same network.
Step 2: Set the IP address of your PC to
192.168.1.X. Set the Default Gateway of
your PC to 255.255.255.0.
Step 3: Open Microsoft Internet Explorer on your PC.
Type 192.168.1.168 in the address bar.
Step 4-7: Please refer to Step 6-9 on Page 5.

~9~ ~10~
• No intente abrir, desarmar o modicar la unidad
• No use un adaptador de corriente de otra marca
• No exponga esta unidad a temperaturas fuera de
este rango: -10 C a +55 C
• No exponga esta unidad a condiciones húmedas
fuera del rango de 10 a 90%RH (no condensada)
Precauciones
Contenido
Adaptador de corriente
Guía de
Instalación Rápida
GXV3501
12V
Conector verde del cable
ES
o
Gxv3501 SAMPLE CONNECTION
DIAGRAM
o

~11~ ~12~
Conexión del GXV3501
Observe la ilustración de abajo cuando siga las
instrucciones en la página siguiente
12V
Video
Opción A: Adaptador
de corriente hacia
toma de corriente
Opción B: Cable de Red RJ45
hacia switch PoE
Hacia Cámara
Analógica
Nota: Utilice solo una opción A o B
Puerto de
corriente
Puerto de
Red
Entrada de
Video
Si el usuario elije opción A,
Paso 1: Conecte el conector pequeño y redondo
del adaptador de corriente en el puerto de
corriente. Conecte el otro extremo en la
toma de corriente.
Paso 2: Conecte el cable de red RJ45 en el Puerto de
red. Conecte el otro extremo en el hub/
switch/router.
Paso 3: Conecte el cable BNC de la cámara en el
puerto de entrada de video. Si la cámara
tiene salida de audio, conecte el cable BNC
de audio en el puerto de entrada de audio.
Si el usuario elije opción B:
Paso 1: Conecte el cable de red RJ45 en el puerto
de red. Conecte le otro extremo en el switch
de PoE
Paso 2: Conecte el cable BNC de la cámara en el
puerto de entrada de video
Si la conexión es incorrecta, el indicador de POWER
y READY se encenderán y el indicador de NETWORK
parpadeara.

~13~ ~14~
Paso 5: Abra Microsoft Internet Explorer en su PC.
Ingrese la dirección IP en la barra de
direcciones.
Paso 6: Una ventana aparecerá en donde deberá
ingresar el nombre de usuario y la
contraseña. De fabrica el nombre de
usuario de administrador y la contraseña
son ambos admin.
ConfiguraCión del gXV3501
Congure el GXV3501 usando el Explora-
dor Internet de Microsoft
Conecte el GXV3501 al servidor DHCP
Paso 1: Navegue su explorador hacia:
http://www.grandstream.com/support/gxv_
series_surveillance/general/resources/gs_search.zip
Paso 2: Ejecute la herramienta GS_Search de Grand
stream que acaba de bajar.
Paso 3: Haga click en el botón de para
iniciar la detección de equipos.
Paso 4: Los equipos detectados aparecerán en la
pantalla.

~15~ ~16~
Paso 7: Luego de ingresar a la página web, su
explorador le indicara que “ Esta pagina
quiere instalar el siguiente add-on:
GSViewerX.cab desde “Grandstream
Networks Inc.”. Instale el add-on siguiendo
las instrucciones.
Paso 8: Luego de instalar el GSViewX.cab con éxito,
el usuario podrá ver la pagina principal
mostrando las siguientes guras. Haga Click
en el botón de PLAY para ver el video.
Paso 9: Para mas conguraciones vaya al menú
principal a la izquierda.
Conecte la GXV3501 usando una dirección
IP estática.
Si la cámara no recibe respuesta del servidor DHCP
después de 3 minutos, se puede ingresar usando la IP
de fabrica 192.168.1.168
Paso 1: Conecte su PC y el GXV3501 a la misma
red.
Paso 2: Coloque la IP de su PC en 192.168.1.X. Colo
que la máscara de red en 255.255.255.0.

~17~ ~18~
Gxv3501 DIAGRAMA DE CONEXION
Por favor baje el manual de usuario y FAQ
para más instrucciones de conguración:
http://www.grandstream.com/support
Paso 3: Abra su explorador de Internet Microsoft.
Coloque 192.168.1.168 en la barra de
dirección.
Paso 4-7: Por favor referirse a los pasos 6-9 en la
página 14.

~19~ ~20~
PRECAUTIONS
CONTENU DU PACK
Adaptateur
d’alimentation
Guide d’installation
express
GXV3501
CONNEXION DU GXV3501
12V
Reportez-vous à l’illustration ci-dessous en suivant les
instructions sur la page suivante.
12V
Vidéo
Option A : Adaptateur
d’alimentation à une
prise électrique
Option B : Câble Ethernet RJ45
au port Ethernet pré-alimenté
(PoE) du Switch
Vers une caméra
analogique
NOTE: Choisissez l’option A si vous utilisez
l’alimentation par secteur, ou choisissez l’option B si
vous utilisez un switch avec port Ethernet pré-alimen-
té (PoE).
Port
d’alimentation
Port Réseau
Entrée
Vidéo
• Ne pas tenter d’ouvrir, de désassembler ou de
modier le dispositif
• Ne pas utiliser un adaptateur d’alimentation tiers
• Ne pas exposer cet appareil à des températures
hors de la plage de -10 °C à +55°C
• Ne pas exposer le GXV3501 à un environnement
avec humidité hors de la plage de 10-90% RH
(sans condensation)
Connecteur de câbles
FR

~21~ ~22~
Si l’utilisateur choisi l’option A
Etape 1: Etape 1: Insérez l’adaptateur d’alimentation
dans le port 12V DC du GXV3501. Branchez
l’autre extrémité à une prise électrique.
Etape 2: Branchez un câble Ethernet RJ45 dans le port
réseau. Branchez l’autre extrémité sur un hub
/ switch / routeur.
Etape 3: Connectez un câble BNC depuis la sortie
vidéo d’une caméra analogique vers le port
d’entrée vidéo du GXV3501.
Si l’utilisateur choisi l’option B,
Etape 1: Branchez un câble Ethernet RJ45 sur le port
réseau. Branchez l’autre extrémité à un
switch avec port Ethernet pré-alimenté (PoE).
Etape 2: Connectez un câble BNC depuis la sortie
vidéo d’une caméra analogique vers le port
d’entrée vidéo du GXV3501.
Si le GXV3501 est connecté correctement, les indi-
cateurs POWER, READY et NETWORK clignoteront en
vert.
laConfiguration du GXV3501
Congurer le GXV3501 en utilisant le
navigateur Microsoft Internet Explorer
Connecter le GXV3501 à un serveur DHCP
Etape 1: Accédez à ce lien dans votre navigateur:
http://www.grandstream.com/support/gxv_
series_surveillance/general/resources/gs_search.zip
Etape 2: Exécutez l’outil de Grandstream GS_Search,
que vous venez de télécharger.
Etape 3: Cliquez sur pour commencer la
détection des appareils
Etape 4: Les appareils détectés s’afcheront dans le
champ de sortie.

~23~ ~24~
Etape 8: Après l’installation du GSViewX.cab
avec succès, les utilisateurs pourront voir
la page d’accueil indiquée dans l’image
suivante. Cliquez sur le bouton de lecture
pour afcher le ux vidéo..
Etape 5: Ouvrez Microsoft Internet Explorer sur votre
PC. Saisissez l’adresse IP trouvée à l’étape 4
dans la barre d’adresse.
Etape 6: Une fenêtre pop-up apparaîtra avec invite
à entrer un nom d’utilisateur et un mot
de passe. Le nom d’utilisateur et le mot
de passe administrateur par défaut sont
dénis sur “admin” à la conguration
d’origine par défaut.
Etape 7: Après avoir accédé à la page Web de votre
GXV3501, IE indique que “Ce site veut installer
l’add-on GSViewerX.cab de Grandstream
Networks Inc. “ Installez cet add-on en suivant
les instructions.

~25~ ~26~
Pour les instructions de conguration détaillées,
veuillez télécharger le manuel
d’utilisation et la FAQ:
http://www.grandstream.com/support
Etape 9: Pour plus de paramètres, Veuillez aller sur
le menu principal sur le côté gauche.
Connecter le GXV3501 en utilisant une
adresse IP statique
Si la caméra ne reçoit pas de réponse du serveur
DHCP au bout de 3 minutes, vous pouvez y accéder
par l’adresse IP par défaut 192.168.1.168
Etape 1: Connectez votre PC et le GXV3501 au
même réseau.
Etape 2: Fixez l’adresse IP de votre PC à 192.168.1.X
et le masque sous réseau à 255.255.255.0.
Etape 3: Ouvrez le navigateur Microsoft Internet
Explorer et tapez 192.168.1.168 dans la
barre d’adresse.
Etape 4-7: Référez-vous SVP aux étapes 6-9 à la
page 23.

~27~ ~28~
Exemple de Diagramme de con-
nexion du GXV3501
24
注意事项
• 请不要打开、拆卸或修改该设备
• 请不要使用第三方的电源适配器
• 请不要在超出-10至55摄氏度的环境下使用
此设备
• 请不要将GXV3501暴露在超出相对湿度10-
90%范围外的环境下
包装内容
快速入门指南一本
GXV3501一个
12V
12V DC 电源一个
绿色接线卡槽一个

~29~ ~30~
GXV3501 连接方法
请参照下图以及下一页的操作说明
网络接口
电源接口
方案 B: 使用RJ45以太网
接口通过PoE供电
方案A: 使用12V DC
电源适配器供电
注意: 选择A方案使用电源适配器给设备供电
或选择B方案使用PoE给设备供电
12V
视频输入
连接模拟
摄像机
视频
方案A
步骤 1: 将电源适配器与GXV3501的12V DC
端口相连；
步骤 2: 将RJ45网线一端与网络接口相连，另
一端与集线器、交换机或路由器相
连。
步骤 3: 将BNC线缆一端与模拟摄像机的视频输
出口连接，另一端接入GXV3501视频输
入端 。
方案B
步骤 1: 将RJ45网线一端连入GXV3501网络接
口，另一端与以太网供电交换机相连
（PoE）。
步骤 2: 将BNC线缆一端与模拟摄像机的视频输
出口连接，另一端接入GXV3501视频输
入端口。
注意: 如果GXV3501连接正确 ,电源指示灯、
状态灯、网络指示灯,将全部亮起来

~31~ ~32~
步骤1: 通过浏览器访问地址下载IP搜索工具
http://www.grandstream.com/support/gxv_
series_surveillance/general/resources/gs_search.zip
步骤2：运行下载的IP搜索工具
步驟3：点击 按鈕,搜索该网段下的设
备IP地址
步驟4：搜索到的设备IP地址及HTTP端口将显示
在以下界面。
GXV3501配置
连接GXV3501到DHCP服务器环境下,GXV3501默认
通过DHCP获取IP地址
用户名密码提示窗口
步骤5: 打开IE浏览器，在地址栏输入搜索到
的设备IP地址。
步骤6: 界面将会跳出输入用户名及密码
的验证框, 出厂时默认的用户名和密
码均为：admin

~33~ ~34~
步骤7:登录到GXV3501网络界面后, IE浏
览器将提示您“此站点可能需要下列
ActiveX控件：来自‘Grandstream
Networks Inc’的‘grandstream’. 单击
此处安装”。请根据IE的指示安装；
步骤 8: 安装好ActiveX插件后,网页将如下图
所示，点击播放按钮观看视频；
步骤1: 将您的PC与GXV3501通过双绞线相
连，或将您的PC与GXV3501接入同
一网段；
步骤 9: 点击网络用户界面左侧的菜单进行更
多的高级配置。
通过默认的静态IP地址访问
步骤2:将您的PC的IP地址设置为192.168.1.X
将子网掩码设置为255.255.255.0。 如
下图所示：
如果将GXV3501置于非DHCP环境下或者GXV3501
未从DHCP服务器得到响应3分钟之，GXV3501将
可以使用默认的静态IP地址：192.168.1.168访
问。

~35~ ~36~
步骤3:打开微软的IE浏览器，在IE地址栏中输
入GXV3501的出厂默认IP地址
192.168.1.168；
步骤4：请参考第32頁中步驟6-9
注意：请下载用户手册和常见问题解答，以取
得更详细的配置说明。下载地址:
http://www.grandstream.com.cn
Gxv3501连接示意图
