2Team Home

3
Team Home
Inhaltsverzeichnis
Table of contents
Technische Daten / Technical data Team Home
Technische Daten / Technical data Team Home Color Tune
Sicherheitshinweise, Allgemeine Hinweise
Safety instructions, General information
Pflegehinweise, Garantie
Care instructions, Guarantee
Lieferumfang / Scope of delivery
Maße / Dimensions
Montage / Assembly
Demontage / Disassembly
Funktionen / Functions Team Home
Funktionen / Functions Team Home Color Tune
Fehlerdiagnose
Fault diagnosis















4Team Home
Technische Daten Team Home
PRI 220–240V / 50–60Hz / SEC max. 60V 600mA / 41W LED
3500K, Direkt CRI >90, Indirekt CRI >80
Der indirekte Lichtanteil dieser Leuchte enthält eine Lichtquelle
der Energieeizienzklasse C. Diese kann nur vom Hersteller
ausgetauscht werden.
Der direkte Lichtanteil dieser Leuchte enthält eine Lichtquelle
der Energieeizienzklasse E. Diese kann nur vom Hersteller
ausgetauscht werden.
Schutzklasse 1
Smart Touch Panel
6,2 kg
Für die Verwendung in trockenen Innenrumen geeignet.
Dieses Produkt muss nach seiner Lebensdauer fachgerecht
entsorgt werden; es darf nicht mit dem normalen Hausmüll
entsorgt weden.
CE-Konformittszeichen
E
C

5
Team Home
Technical data Team Home
PRI 220–240V / 50–60Hz / SEC max. 60V 600mA / 41W LED
3500K, Direct CRI >90, Indirect CRI >80
The indirect light component of this luminaire contains a light
source with energy eiciency class C. This can only be replaced
by the manufacturer.
The direct light component of this luminaire contains a light
source with energy eiciency class E. This can only be replaced
by the manufacturer.
Protection class 1
Smart Touch Panel
6,2 kg
This luminaire has been developed for indoor use.
This product must be disposed of properly at the end of its
service life; it must not be disposed of with normal household
waste.
CE-conformity mark
E
C

6Team Home
Technische Daten Team Home Color Tune
PRI 220–240V / 50–60Hz / SEC max. 60V 600mA / 43W LED
2700 – 4000K, CRI >90
Der indirekte Lichtanteil dieser Leuchte enthält eine Lichtquelle
der Energieeizienzklasse C. Diese kann nur vom Hersteller
ausgetauscht werden.
Der direkte Lichtanteil dieser Leuchte enthält eine Lichtquelle
der Energieeizienzklasse D. Diese kann nur vom Hersteller
ausgetauscht werden.
Schutzklasse 1
Smart Switch
6,2 kg
Für die Verwendung in trockenen Innenrumen geeignet.
Dieses Produkt muss nach seiner Lebensdauer fachgerecht
entsorgt werden; es darf nicht mit dem normalen Hausmüll
entsorgt weden.
CE-Konformittszeichen
D
C

7
Team Home
Technical data Team Home Color Tune
PRI 220–240V / 50–60Hz / SEC max. 60V 600mA / 43W LED
2700 – 4000K, CRI >90
The indirect light component of this luminaire contains a light
source with energy eiciency class C. This can only be replaced
by the manufacturer.
The direct light component of this luminaire contains a light
source with energy eiciency class D. This can only be replaced
by the manufacturer.
Protection class 1
Smart Switch
6,2 kg
This luminaire has been developed for indoor use.
This product must be disposed of properly at the end of its
service life; it must not be disposed of with normal household
waste.
CE-conformity mark
D
C

8Team Home
Allgemeine Hinweise
Bitte lesen Sie sich diese Anleitung
vor der Montage sorgfältig durch. Sie
vermeiden dadurch Fehler, die zu ei-
ner Funktionsstörung führen könnten.
Bewahren Sie diese Anleitung zum
späteren Nachschlagen auf.
Diese Leuchte wurde für die Nutzung
im Innenbereich entwickelt und ist zur
Beleuchtung von Räumen bestimmt.
Abweichungen in Helligkeit und
Weißton der LEDs sind herstellung-
sbedingt und kein Grund zur Rekla-
mation.
Die LEDs in dieser Leuchte können
nur vom Hersteller ausgetauscht
werden.
Die Leuchte darf nicht geönet
werden.
Sicherheitshinweise

9
Team Home
General information
Please read this manual carefully be-
fore assembly and mounting. This will
help avoid errors that could lead to a
malfunction.
Keep this manual for future reference.
This luminaire has been developed
for indoor use and is intended for the
lighting of rooms.
Dierences in LED brightness and
white tone are a normal occurrence
in manufacture and do not constitute
reason for complaint.
The LEDs can be replaced by the
manufacturer only.
The luminaire must not be
opened.
Safety instructions

10 Team Home
Plegehinweise
Bitte reinigen Sie diese Leuchte mit
einem trockenen Tuch, am besten mit
einem Microfasertuch für empfind-
liche Oberflächen. Reinigen Sie die
Leuchte erst, nachdem sie abgekühlt
ist.
Oberflächenschutz: Alle polierten,
lackierten oder galvanisch veredelten
Oberflächen müssen gegen jede Art
von Belastung geschützt werden. Das
gilt insbesondere für die Kupferteile,
da sie nur mit einem unsichtbaren
Anlaufschutz versehen sind.
Garantie
Sie haben ein hochwertiges Produkt
erworben, das mit äußerster Sorg-
falt hergestellt und verpackt wurde.
Sollten Sie dennoch Grund zur Be-
anstandung haben, wenden Sie sich
bitte an Ihren Händler und geben Sie
die Endkontrollnummer an, die Sie
auf der letzten Seite dieser Anleitung
finden. Wir werden Ihre Reklamation
so schnell wie möglich bearbeiten.
Unsere Garantie gilt nur für Leuchten,
die sachgemäß montiert wurden – wir
empfehlen daher die Montage durch
einen Fachbetrieb. Achten Sie im Fall
einer Rücksendung bitte auf eine
schützende Verpackung, um Schäden
durch den Transport zu vermeiden.

11
Team Home
Care instructions
Please clean this luminaire with a dry
cloth. We recommend microfibre
cloths for sensitive surfaces.
Only clean the luminaire after it has
cooled down.
Surface protection: all polished,
lacquered or galvanised surfaces
must be protected against all types of
stresses – especially all copper parts,
as they are only provided with an invi-
sible protection against tarnishing.
Guarantee
You have purchased a high-quali-
ty product that was produced and
packaged with the utmost care.
Should you nevertheless have
grounds for complaint, please con-
tact your retailer quoting the final
inspection number as stated on the
last page of this document. We will
deal with your complaint as soon as
possible. This guarantee applies only
to products that have been installed/
assambled correctly – we therefore
recommend installation/assambly by
a qualified person.

12 Team Home
Lieferumfang
Scope of delivery
Lieferumfang
Package contents
Anzahl
Quantity
Leuchtkopf
Luminaire head
1
Schaft
Shaft
1
Leuchtenfuß
Base
1
Abdeckung
Cover
1
Inbusschlüssel
Allen key
3
Schrauben M5x16
M5x16 screws
2
Ersatzschrauben/
Sicherungsscheiben
Leuchtenkopf
Spare screws/lock wa-
shers luminaire head
4

13
Team Home

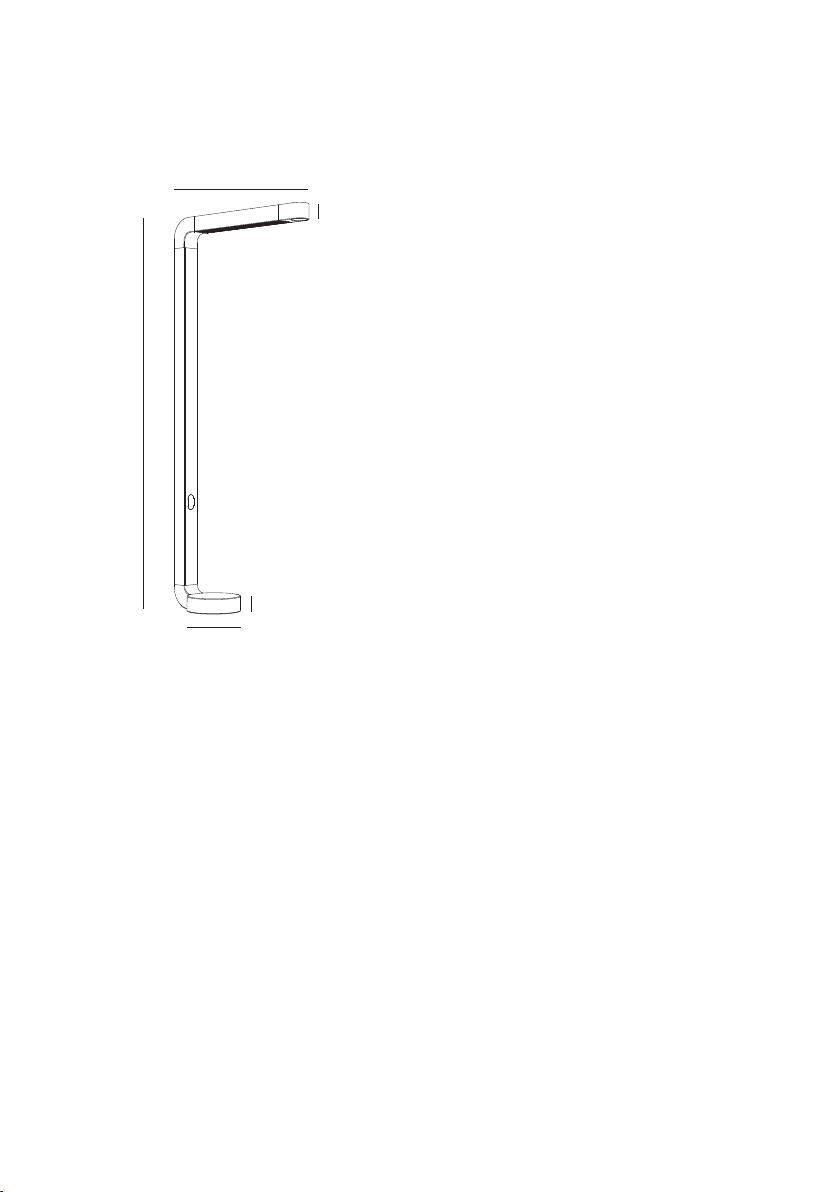

Maße
Dimensions
de Bitte überprüfen Sie die Leuchte
vor dem Gebrauch auf optische
Mängel oder Kratzer. Sobald das
Produkt in Betrieb genommen wurde,
erlischt das Recht auf Reklamationen
wegen ästhetischer Mängel.
en This product must be checked
for visual defects, and/or scratches,
before use. Once the product has
been put into operation, the customer
no longer retains the right to issue a
complaint due to aesthetic.
46cm x 4,8cm
104cm
Ø 14cm
4cm
4cm

14 Team Home
Montage
Assembly
1.
2.

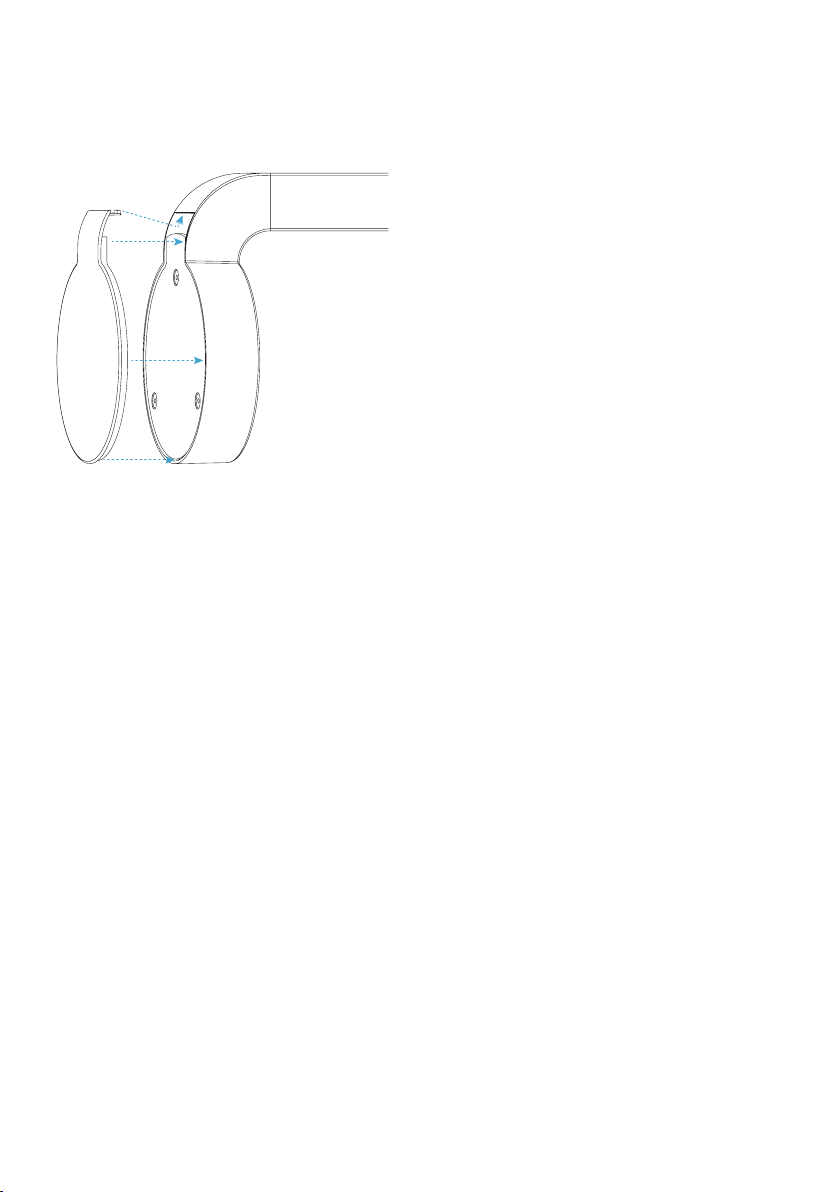

de Entfernen Sie die Abdeckung des
Leuchtenfußes.
en Remove the cover of the lamp
base.

15
Team Home
Montage
Assembly
2.
1.
de Für eine einfachere Montage
setzen Sie zunächst die Schrauben
in den Fuß und fixieren diese mit den
Unverlierbarkeitsscheiben.
Legen Sie den Schaft auf eine weiche
Unterlage (z.B. Decke) auf einen Tisch,
achten Sie hierbei auf die richtige
Ausrichtung. Ziehen Sie die Schrau-
ben leicht an und richten den Fuß
gerade aus, bevor Sie die Schrauben
fest anziehen. Um einen besseren He-
bel zu erlangen, können Sie mit dem
beigelegten Rohr den Inbusschlüssel
verlängern.
en For easier assembly, first place the
screws in the base and fix them with
the captive washers.
Place the shaft on a soft surface (e.g.
blanket) on a table, taking care to
align it correctly. Lightly tighten the
screws and align the foot straight
before fully tightening the screws.
To gain better leverage, you can use
the included tube to extend the allen
key.

16 Team Home
Montage
Assembly
de Setzen Sie die Abdeckung ein.
en Insert the cover.

17
Team Home
Montage
Assembly
Montage
Assembly
de Richten Sie den Leuchtenkopf ge-
rade aus und ziehen Sie zunächst die
beiden äußeren Schrauben mit dem
beiliegendem Inbusschlüssel von
Hand fest an. Anschließend ziehen
Sie die inneren Schrauben so leicht
an, dass sich das Controller-Modul
noch bewegen lässt. Diese beiden
Schrauben dienen nur der Justierung
– Nutzen Sie daher keinen Akku-
schrauber, denn hierdurch könnten
4x
de Setzen Sie den Leuchtenkopf auf
den Schaft, achten Sie dabei darauf
die Kabel nicht einzuklemmen. Ziehen
Sie die vier Schrauben leicht an.
en Place the lamp head on the shaft,
taking care not to pinch the cables.
Lightly tighten the four screws.
4x

18 Team Home
Montage
Assembly

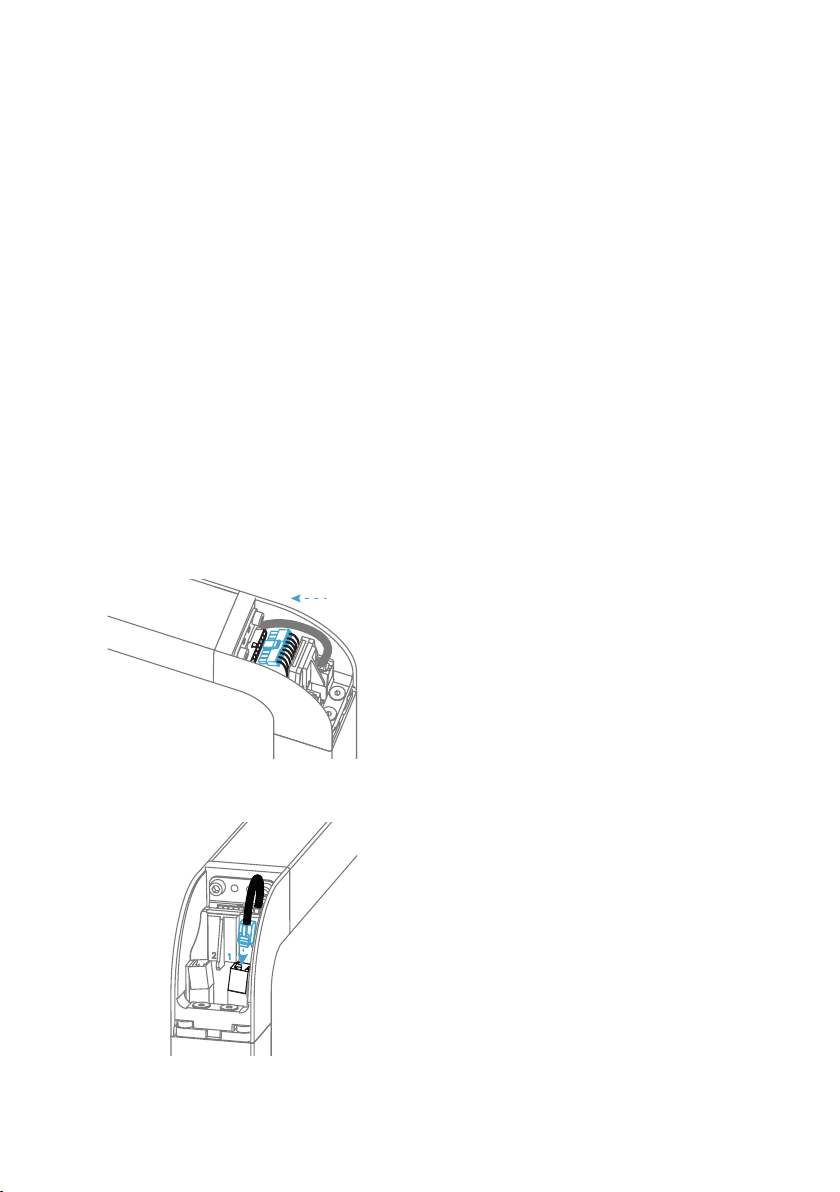

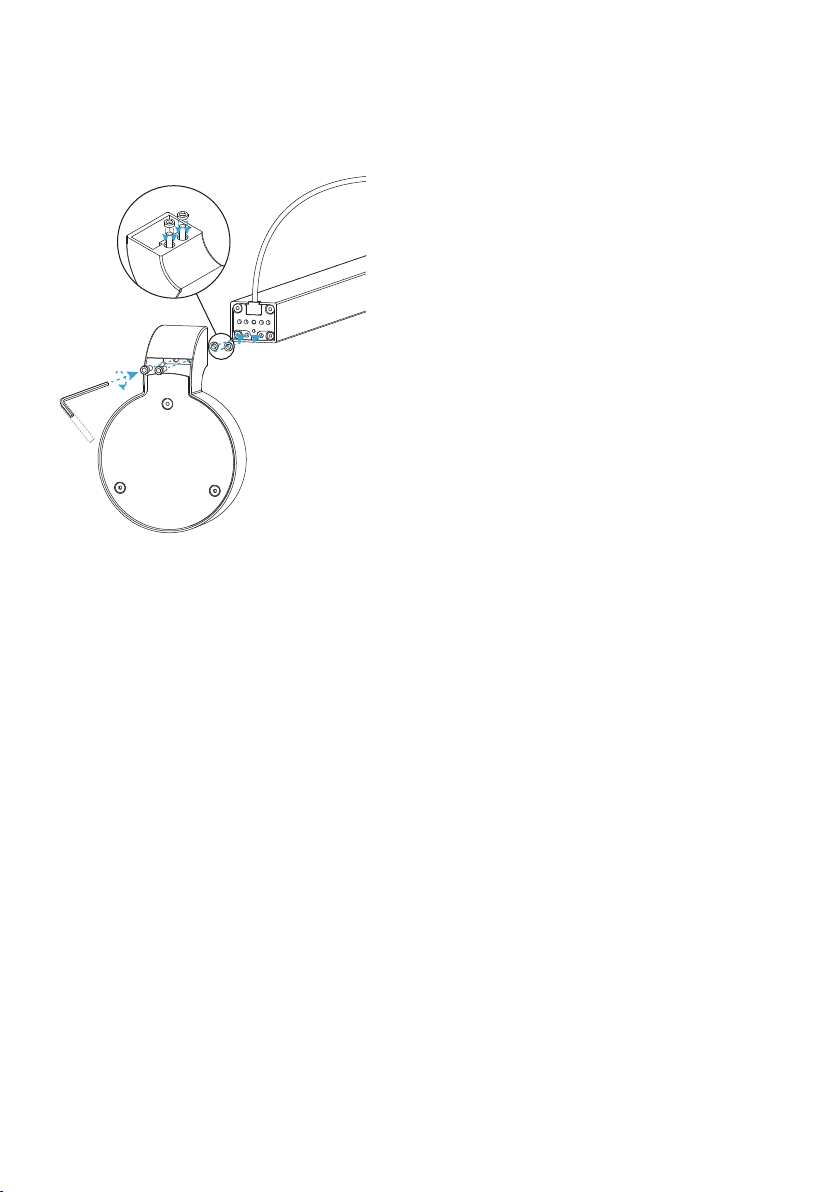

de Stecken Sie den achtpoligen
Stecker in die Buchse.
en Insert the eight-pin plug into the
socket.
de Stecken Sie den Modularstecker in
die mit „1“ gekennzeichnete Buchse.
en Plug the modular connector into
the socket marked “1”.
die Schraubenführungen beschädigt
werden.
en Align the lamp head straight and
tighten the two outer screws by hand
using the Allen key provided. Then
tighten the inner screws just so lightly
that the controller module can still be
moved. These two screws are used
for adjustment only - therefore do not
use a cordless screwdriver, as this
could damage the screw guides.

19
Team Home
1.
2.
de Setzen Sie die Abdeckung ein
en Put the cover in place
Demontage
Disassembly
1.
2.

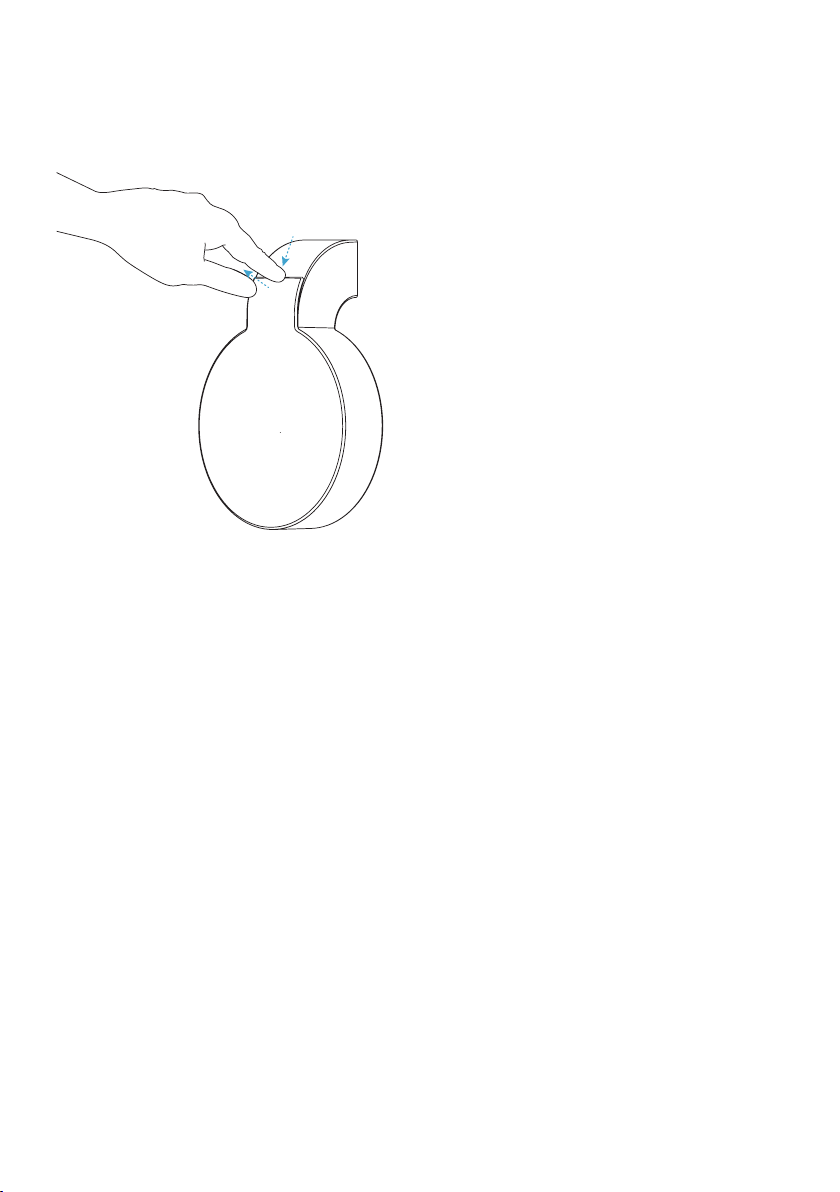

de Entfernen Sie zur Demontage
zunächst die gewölbte Abdeckung
am Leuchtenkopf. Drücken Sie dafür
vorsichtig auf die Abdeckung und
ziehen Sie sie zu sich heran. Gehen
Sie nun genau wie bei der Montage
vor, bloß in umgekehrter Reihenfolge.
en Gently press the lamp cover to
release and pull it towards you. Now
proceed in exactly the same way as
for assembly, but in reverse order.
Montage
Assembly

20 Team Home
Funktionen Team Home
Team kann mit unserer GRAU App
gesteuert und konfiguriert werden.
Laden Sie sich die GRAU App auf Ihr
iOS oder Android Device herunter.
Verbinden Sie Team anschließend mit
der GRAU App. Eine Anleitung hierzu
liegt der Leuchte bei.
Sie können Team aber auch ohne
Verbindung mit der GRAU App nut-
zen. Um jedoch zu vermeiden, daß
ein Dritter, der ebenfalls die GRAU
App nutzt, versehentlich Ihre Leuchte
steuert, sollten Sie die Leuchte mit
der App verbinden und somit ein
eigenes Netzwerk erstellen.
Nutzung ohne GRAU App
Team ist bei Auslieferung wie folgt
voreingestellt:
• Bewegungsmelder ON
• Auto-Helligkeit ON
• Starthelligkeit 80%
• Bewegungszeit 15min, danach
15min Nachleuchtzeit mit 50%
Helligkeit
Smart Touch Panel
Bewegungssensor
Status-LED
Konstantlichtregler
iOS Android
QR-Code einscannen und GRAU App
herunterladen.
• Autostart: War der Strom zwischen-
zeitlich abgestellt (beispielsweise
nachts), schaltet sich die Leuchte
bei Spannungswiederkehr automa-
tisch ein. Unabhängig davon, ob
jemand in der Nähe ist oder nicht.
Bedienung mittels Taster
• Kurzes Tippen: Ein/Aus
• Lange Berührung: Dimmen
• 4×kurzer Touch: Abschaltung des
Bewegungsmelders. Die Status-
LED am Sensor leuchtet blau.
Ein erneutes viermaliges Tasten
aktiviert wieder den Bewegungs-
melder, die Status-LED erlischt.
