GRAUPNER North American Harvard AT 6 Instruction Manual

1
zu Best.-Nr.
9381
9381.MX
Bauanleitung
North American Harvard AT 6
Für Zweitaktmotoren mit ca. 8,17 cm³ Hubraum
Für Viertaktmotoren mit ca. 14,95 cm³ Hubraum
Es wird eine Fernsteuerung mit mindestens 4 Funktionen benötigt
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2005
Made in
Vietnam

2
Technische Daten
Spannweite ca. 1580 mm
Länge ü. a. ca. 1200 mm
Flächeninhalt ca. 38,71 dm²
Höhenleitwerksinhalt ca. 7,90 dm²
Gesamtflächeninhalt ca. 46,61 dm²
Fluggewicht je nach Ausrüstung ca. 3200 g
Achtung: Dieses Modell ist kein Spielzeug!
Sollten Sie mit solch einem motorisierten Modell keine Erfahrung haben, wenden Sie
sich bitte an erfahrene Modellflieger, die Sie unterstützen können. Es könnte zu
Verletzungen kommen, wenn das Modell ohne Vorkenntnisse in Betrieb genommen
wird. Denken Sie an die Sicherheit und Ihre Gesundheit.
Wichtig! Bevor Sie mit dem Bau beginnen!
Auch wenn Sie schon viele RC-Modelle gebaut haben, lesen Sie diese Anleitung
genauestens durch und kontrollieren Sie die Teile dieses Bausatzes auf
Vollständigkeit. Es wurde viel Mühe darauf verwandt, den Aufwand möglichst einfach
zu machen, ohne die Sicherheit zu beeinträchtigen.
Vor jedem Einsatz korrekte Funktion und Reichweite überprüfen. Dazu
Senderantenne einschrauben und dann auf vollständige Länge ausziehen. Dann den
Sender einschalten, ebenso den Empfänger. Aus entsprechendem Abstand vom
Modell kontrollieren, ob alle Ruder einwandfrei funktionieren und in der richtigen
Richtung ausschlagen.
Beim erstmaligen Steuern eines Flugmodells ist es von Vorteil, wenn ein erfahrener
Helfer bei der Überprüfung und den ersten Flügen zur Seite steht.
RC-Teile sowie Rudergestänge werden während des Zusammenbaus nach den
entsprechenden Baustufen eingebaut. Ein späterer Einbau ist gar nicht – oder nur
sehr schwierig möglich.
Achten Sie beim Kauf einer Funkfernsteuerung darauf, dass die Sende- und
Empfangsgeräte auch für Flugmodelle geeignet und bei der Deutschen Bundespost-
Telekom zugelassen sind, sowie eine FTZ-Serienprüfnummer besitzen.
In den Frequenzbereichen für Funkfernsteuerungen werden auch andere
Funkanlagen und Hochfrequenzgeräte betrieben. Deshalb kann kein Schutz vor
Störungen durch solche Geräte gewährt werden.
Der Betrieb einer Funkfernsteuerung für Flugmodelle auf den freigegebenen Kanälen
im 35-MHz-Band ist gebührenpflichtig, d. h. die Funkfernsteuerung muss bei der
Deutschen Bundespost-Telekom angemeldet werden.
Weitere Informationen zu diesem Thema bekommen Sie bei Ihrer örtlichen Telekom-
Niederlassung oder bei Ihrem Modellbau-Fachhändler.
Hinweise zur Folienbespannung
Auf Grund von starken Wetteränderungen (Temperatur, Feuchtigkeit etc.) können in
der Bespannfolie kleine Falten auftreten. In seltenen Fällen auch ein Verzug der
Bauteile. Dies liegt in der Natur der Holzbauweise mit Folienbespannung. Es kann,
wie folgt, mit einem Heißluftgebläse (Fön) oder Folienbügeleisen, wie sie für den
Modellbauer angeboten werden, wieder korrigiert werden.
Falten: Glattbügeln oder mit Warmluft anblasen und mit weichem Tuch
anreiben.

3
Verzogener Flügel: Flügel dem Verzug entgegen leicht verdreht aufspannen und mit
Bügeleisen oder Warmluft die Bespannung wieder glätten.
Vorsicht! Nicht mehr Wärme zuführen, als unbedingt notwendig. Bei zu heißem
Bügeleisen schmilzt die Folie und es entstehen Löcher.
Das weitgehend vorgefertigte Modell benötigt nur noch wenig Bauzeit, aber die
verbleibenden Arbeiten sind wichtig und müssen sorgfältig ausgeführt werden.
Von deren einwandfreier Ausführung hängt es ab, ob das Modell letztlich die
vorgesehene Festigkeit und Flugeigenschaften haben wird; deshalb langsam
und präzise arbeiten!
Wenn Blechschrauben in Holz eingeschraubt werden, diese durch Weißleim
gegen Lösen sichern: Weißleim in Bohrung einspritzen und Schraube
eindrehen.

4
Sicherheitshinweise und Warnungen betreffend Motor-Flugmodelle mit
Verbrennungsmotoren
Vor dem Versuch der ersten Inbetriebnahme muss die gesamte Betriebs- und
Montageanleitung sorgfältig gelesen werden.
Diese Sicherheitshinweise sind Bestandteil dieser Anleitung und müssen
zusammen mit der Bedienungsanleitung sorgfältig aufbewahrt und im Falle
einer Weitergabe dem nachfolgenden Benutzer unbedingt mit ausgehändigt
werden.
Motorflugmodelle sind sehr anspruchsvolle und gefährliche Gegenstände und
erfordern vom Betreiber einen hohen Sachverstand, Können und
Verantwortungsbewusstsein.
Motorflugmodelle sind für Personen unter 18 Jahren nicht geeignet.
Ein Betrieb darf nur unter Anleitung und Aufsicht eines Erwachsenen erfolgen,
der mit den sich daraus ergebenden Gefahren vertraut ist.
Der Betreiber muss im Besitz seiner vollen körperlichen und geistigen
Fähigkeiten sein. Wie beim Autofahren, ist der Betrieb des Flugmodells unter
Alkohol oder Drogeneinwirkung nicht erlaubt.
Ferngesteuerte Flugmodelle dürfen nur für den vom Hersteller vorgesehenen
Zweck eingesetzt werden, also als nicht manntragendes Sportgerät. Eine
anderweitige Verwendung ist verboten.
Ein Modell kann nur funktionstüchtig sein und den Erwartungen entsprechen,
wenn es im Sinne der Bauanleitung sorgfältigst gebaut oder montiert wurde.
Eigenmächtige Veränderungen von Konstruktion und Material sind nicht
zulässig. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor
Personen- und Sachschäden. Niemand würde sich in ein Sportflugzeug setzen
und – ohne vorausgegangene Schulung – versuchen, damit zu fliegen. Auch
Modellfliegen will gelernt sein! Bitte wenden Sie sich dazu an erfahrene
Modellflieger, an Vereine oder Modellflugschulen. Ferner sei auf den
Fachhandel und die einschlägige Fachpresse verwiesen.
Unbedingt die Angaben zur Schwerpunktlage und zu Ruderausschlägen
beachten! Das Modell muss entsprechend justiert werden.
• Fernlenkanlage: Sich vergewissern, dass die verwendete Frequenz frei ist.
Erst dann einschalten! RC-Anlage öfters kontrollieren; auch sie ist
gewissem Verschleiß ausgesetzt. Funkstörungen, verursacht durch
Unbekannte, können stets ohne Vorwarnung auftreten! Das Modell ist dann
steuerlos und unberechenbar! Fernlenkanlage nie unbeaufsichtigt lassen,
um ein Betätigen durch Dritte zu verhindern. Immer auf vollgeladene Akkus
achten, da sonst keine einwandfreie Funktion der RC-Anlage gewährleistet
ist.

5
Warnungen müssen unbedingt beachtet werden. Sie beziehen sich auf Dinge
und Vorgänge, die bei einer Nichtbeachtung zu schweren – in Extremfällen
tödlichen Verletzungen oder bleibenden Schäden führen können.
Sie alleine sind verantwortlich für den sicheren Betrieb Ihres Modells und
Motors.
Fragen, die die Sicherheit beim Betrieb von Modell und Motor betreffen, werden
Ihnen vom Fachhandel gerne beantwortet.
• Luftschrauben und generell alle sich drehenden Teile, die durch einen
Motor angetrieben werden, stellen eine ständige Verletzungsgefahr dar. Sie
dürfen mit keinem Körperteil berührt werden! Eine schnell drehende
Luftschraube kann z. B. einen Finger abschlagen!
• Sich niemals in der Drehebene von Luftschrauben aufhalten! Es könnte sich
doch einmal ein Teil davon lösen und mit hoher Geschwindigkeit und viel
Energie wegfliegen und Sie oder dritte Personen treffen. Darauf achten,
dass kein sonstiger Gegenstand mit einer laufenden Luftschraube in
Berührung kommt!
• Vorsicht bei losen Kleidungsstücken wie Schals, weiten Hemden usw.: sie
werden vom Propellerstrahl angesaugt und können in den
Luftschraubenkreis gelangen.
• Informieren Sie alle Passanten und Zuschauer vor der Inbetriebnahme über
alle möglichen Gefahren, die von Ihrem Modell ausgehen und ermahnen Sie
diese, sich in ausreichendem Schutzabstand (wenigstens 5 m) aufzuhalten.
• Modellflug darf nur bei „normalen“ Außentemperaturen betrieben werden,
d. h. in einem Bereich von – 5° C bis + 35° C. Extremere Temperaturen
können zu Veränderungen von z. B. Akku-Kapazität und
Werkstoffeigenschaften und anderem führen.
• Modellkraftstoff ist giftig! Nicht in Kontakt mit Augen oder Mund bringen!
Eine Aufbewahrung ist nur in deutlich gekennzeichneten Behältern und
außerhalb der Reichweite von Kindern zulässig.
• Motor nie in geschlossenen Räumen wie Keller, Garage usw. laufen lassen.
Auch Modellmotoren entwickeln tödliches Kohlenmonoxid-Gas.
Nur im Freien betreiben!
• Klebstoffe und Lacke enthalten Lösungsmittel, die unter Umständen
gesundheitsschädlich sein können. Beachten Sie daher unbedingt auch die
entsprechenden Hinweise und Warnungen der entsprechenden Hersteller.
• Modellkraftstoff ist leicht entzündlich und brennbar; fernhalten von offenem
Feuer, übermäßiger Wärme, irgendwelchen Quellen von Funken oder
sonstigen Dingen, die zu einer Entzündung führen können. In der direkten

6
Umgebung von Kraftstoff oder Kraftstoffdämpfen darf nicht geraucht
werden.
• Ein Modellmotor entwickelt beim Betrieb eine Menge Hitze. Motor und
Schalldämpfer sind darum während des Betriebs und noch eine Weile
danach sehr heiß. Bei Berührung kann das zu ernsthaften Verbrennungen
führen. Vorsicht bei Einstellarbeiten! Schutzhandschuhe tragen! In
Extremfällen können auch Brände ausgelöst werden.
• Während des Betriebs des Motors treten nicht nur giftige und heiße Abgase
aus dem Auspuff aus, sondern auch sehr heiße und flüssige
Verbrennungsrückstände, die zu Verbrennungen führen können.
• Nach dem Betrieb sind Kraftstoffreste aus Tank und Motor zu entfernen.
• Überprüfen Sie vor und nach jeder Inbetriebnahme das Modell und alle an
ihm angekoppelten Teile (z. B. Luftschrauben, Ruderanlenkungen, Ruder
usw.) auf mögliche Beschädigungen. Das Modell darf erst nach Beseitigung
aller Mängel in Betrieb genommen werden.
• Das Anlassen des Motors erfolgt mit einem Elektrostarter, der evtl. mit
einem zum Modell passenden Adapter ausgerüstet ist. Als alternative
Anwerfhilfe bei Flächenmodellen kann z. B. ein Rundholz mit einem
aufgesteckten Stück Wasserschlauch verwendet werden.
• Modellmotoren entwickeln im Betrieb u. U. einen Schallpegel, der weit
größer als 85 dB (A) sein kann, dabei unbedingt Gehörschutz tragen.
Motoren nie ohne Schalldämpfer laufen lassen. Aber auch mit
Schalldämpfer können Modellmotoren Nachbarn stören. Ruhezeiten
beachten!
• Steht ein Modell mit drehender Luftschraube z. B. auf sandigem Grund, so
wird Sand oder Staub angesaugt und herumgewirbelt, der auch ins Auge
fliegen kann. Schutzbrille tragen!
• Darauf achten, dass weder der Glühkerzenstecker noch das dazugehörige
Kabel mit der sich drehenden Luftschraube oder anderen sich drehenden
Teilen in Berührung kommt. Auch das Drosselgestänge daraufhin
überprüfen.
• Besondere Vorsicht ist geboten, wenn das Modell mit laufendem Motor
getragen wird. Drehende Teile weit von sich weg halten!
• Stets auf ausreichende Kraftstoffmenge im Tank achten. Der Tankinhalt
kann nie restlos ausgeflogen werden.
• Nie Personen überfliegen.
• Nie auf Personen zufliegen.

7
• Auf ausreichenden Abstand zu Wohngebieten achten, mindestens 1,5 km
Luftlinie. Am besten als Club-Mitglied auf zugelassenem Modellflugplatz
fliegen. Ausreichenden Abstand zu Hochspannungsleitungen halten.
• Beim Hantieren am Motor unbedingt auf gute Standfestigkeit achten, auch
das Modell muss dabei gut festgehalten werden.
• Während des Start- und Landevorgangs müssen die Start- und
Landeflächen frei von unbefugten Personen und beweglichen Hindernissen
sein.
• Das Flugmodell muss während des gesamten Fluges ständig beobachtet
werden können. Es hat bemannten Luftfahrzeugen stets auszuweichen.
• Betreiben Sie Ihr Modell nie auf sorgen Sie dafür, dass Sie es stets unter
voller Kontrolle haben.
• Um einen laufenden Motor jederzeit anhalten zu können, muss man die
Drossel so eingestellt haben, dass das Vergaserküken ganz geschlossen
wird, wenn Steuerknüppel und Trimmhebel in die Leerlaufendstellung
gebracht werden. Geht dies nicht, wird die Kraftstoffzufuhr durch
Abklemmen oder Abziehen des Verbindungsschlauches zum Tank
unterbrochen. Niemals versuchen, den Motor am Schwungrad, Propeller
oder Spinner anzuhalten!
• Jeder Modellflieger hat sich so zu verhalten, dass die öffentliche Sicherheit
und Ordnung, insbesondere andere Personen und Sachen sowie die
Ordnung des Modellflugbetriebs nicht gefährdet oder gestört wird.
Rechtlich gesehen ist ein Flugmodell ein Luftfahrzeug und unterliegt
entsprechenden Gesetzen, die unbedingt eingehalten werden müssen.
Die Broschüre „Luftrecht für Modellflieger“, Best.-Nr. 8032, stellt eine
Zusammenfassung dieser Gesetze dar; sie kann auch beim Fachhandel
eingesehen werden. Bei Modellen mit Verbrennungsmotoren muss z. B. eine
Aufstiegserlaubnis vorliegen und es besteht Versicherungspflicht. Ferner
müssen Auflagen, die die Fernlenkanlage betreffen, beachtet werden.
Mit diesen Hinweisen soll auf die vielfältigen Gefahren hingewiesen werden,
die durch unsachgemäße und verantwortungslose Handhabung entstehen
können. Richtig und gewissenhaft betrieben ist Modellflug eine kreative,
lehrreiche und erholsame Freizeitgestaltung.

8
Wichtige Sicherheitshinweise
Sie haben einen Bausatz erworben, aus dem – zusammen mit entsprechendem
geeigneten Zubehör – ein funktionsfähiges RC-Modell fertiggestellt werden
kann. Die Einhaltung der Montage- und Betriebsanleitung im Zusammenhang
mit dem Modell sowie die Installation, der Betrieb, die Verwendung und
Wartung der mit dem Modell zusammenhängenden Komponenten können von
GRAUPNER nicht überwacht werden. Daher übernimmt GRAUPNER keinerlei
Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften
Betrieb, aus fehlerhaftem Verhalten bzw. in irgendeiner Weise mit dem
vorgenannten zusammenhängend ergeben. Soweit vom Gesetzgeber nicht
zwingend vorgeschrieben, ist die Verpflichtung der Firma GRAUPNER zur
Leistung von Schadensersatz, aus welchem Grund auch immer,
ausgeschlossen (inkl. Personenschäden, Tod, Beschädigung von Gebäuden
sowie auch Schäden durch Umsatz- oder Geschäftsverlust, durch
Geschäftsunterbrechung oder andere indirekte oder direkte Folgeschäden), die
von dem Einsatz des Modells herrühren.
Die Gesamthaftung ist unter allen Umständen und in jedem Fall beschränkt auf
den Betrag, den Sie tatsächlich für dieses Modell bezahlt haben.
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf
Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim
Betrieb schützt vor Personen- und Sachschäden.
Schließen Sie gegebenenfalls eine spezielle RC-Modell-Haftpflichtversicherung
ab.
Diese Sicherheitshinweise müssen unbedingt aufbewahrt werden und müssen
bei einem Weiterverkauf des Modells an den Käufer weitergegeben werden.
Garantiebedingungen
Die Garantie besteht aus Umtausch von solchen Teilen, die während der
Garantiezeit von 24 Monaten, ab dem Datum des Kaufes nachgewiesene
Fabrikations- oder Materialfehler aufweisen. Weitergehende Ansprüche sind
ausgeschlossen. Transport-, Verpackungs-, Fracht- und Fahrtkosten gehen zu
Lasten des Käufers. Für Transportschäden wird keine Haftung übernommen. Bei der
Einsendung an GRAUPNER bzw. an die für das jeweilige Land zuständige
Servicestelle sind eine sachdienliche Fehlerbeschreibung und die Rechnung mit dem
Kaufdatum beizufügen. Die Garantie ist hinfällig, wenn der Ausfall des Teils oder des
Modells von einem Unfall, unsachgemäßer Behandlung oder falscher Verwendung
herrührt.

9
Folgende Punkte müssen unbedingt beachtet werden:
• Kontrollieren Sie, bevor Sie das Modell starten, dieses auf eine sichere
Funktion der Fernsteuerung sowie die Steckverbindungen auf sichere und
feste Verbindung.
• Die Akkus müssen geladen sein und die Reichweite der Fernsteuerung muss
überprüft worden sein. Besonders die Sender- und Empfängerakkus müssen
vor jedem Start geladen werden.
• Prüfen Sie, ob der von Ihnen genutzte Kanal frei ist. Fliegen Sie niemals,
wenn Sie sich nicht sicher sind, ob der Kanal frei ist.
• Beachten Sie die Empfehlungen und Hinweise zu Ihrer Fernsteuerung und
Zubehörteilen.
• Achten Sie darauf, dass die Servos in Ihrem Verfahrweg mechanisch nicht
begrenzt werden.
• Batterien und Akkus dürfen nicht kurzgeschlossen werden.
• Entnehmen Sie die Akkus bei Transport und Nichtgebrauch des Modells.
• Setzen Sie das Modell nicht starker Luftfeuchtigkeit, Hitze, Kälte sowie
Schmutz aus.
• Sichern sie das Modell und RC-Komponenten beim Transport gegen
Beschädigung sowie Verrutschen.
Pflege und Wartung
• Säubern Sie das Modell nach jedem Gebrauch. Entfernen Sie Schmutzreste
auch vom Propeller. Reinigen Sie das Modell und die RC-Komponenten nur
mit geeigneten Reinigungsmitteln. Informieren Sie sich hierzu bei Ihrem
Fachhändler.
• Wenn das Modell längere Zeit nicht betrieben werden soll, müssen alle
bewegten Teile gesäubert und neu geschmiert werden.
Hinweise zum Bau des Modells
• Vor dem Bau des Modells sollte man unbedingt den Bauplan und die
Anleitung bis zum Schluss studieren. Achten Sie beim Einsatz von
Werkzeugen auf die möglichen Gefahren.
• Verwenden Sie nur geeignete Kabel, die den im Betrieb auftretenden
Stromstärken genügen.
• Säubern Sie jede Klebeverbindung von Fettresten, bevor Sie diese verkleben.
Dies kann z. B. durch Anschleifen und mit einem nicht nachfettenden
Spülmittel geschehen. Das Gleiche gilt für die zu lackierenden Oberflächen,
um eine gute Haltbarkeit der Farbe zu erreichen. Vor dem Festkleben von
Teilen unbedingt die entsprechenden Flächen (besonders bei GFK-Rümpfen)
sorgfältig mit feinem Schleifpapier aufrauen und gründlich mit z. B. Aceton
entfetten. Sonst ist keine ausreichende Verklebung gewährleistet.

10
Zusätzlich benötigtes Zubehör
Motor und Zubehör
Motor
Best.-Nr. Hubraum cm³ Schalldämpfer Best.-Nr. Luftschraube Best.-Nr. Glühkerze Best.-Nr.
OS MAX 46 FXi
2702 7,45 2701.33 28 x 15 cm 1318.28.15 1682
OS MAX 50 SX
1933 8,17 1809.33 32 x 15 cm 1316.32.15 1682
Viertaktmotor
OS MAX FS 91 S II
1926
14,95 Krümmer 3332.7*
Mit flex. Krümmer
1001.145
Dämpfer
1495.80
34 x 20 cm
1316.34.20 1680
Viertaktmotor
OS MAX FS 91 S-II-P
1894
14,95 Krümmer 3332.7*
Mit flex. Krümmer
1001.145
Dämpfer
1495.80
34 x 20
1316.34.20 1680
Fernlenkanlage
Sie muss über mindestens 10 Kanäle und mindestens 5 Servos verfügen.
Ferner sollte am Sender eine Servo-Drehrichtungsumkehr möglich sein.
Besonders empfohlen: Computer-System ab X-412 bis mc-24. Es sind Servos mit
Normalabmessungen vorgesehen, wie z. B. C 4041, Best.-Nr. 3916.
Als Empfängerakku empfehlen wir: SANYO AE-1400 AE, Best.-Nr. 2524, welcher vor
und nach dem Flugbetrieb stets gut gewartet werden muss, d. h. bis zum Erreichen
der angegebenen Kapazität muss der Akku mehrmals geladen und wieder entladen
werden.
Für die Verbindung des Querruder-Servos mit dem Empfänger wird ein Entstörfilter,
Best.-Nr. 1040, benötigt, sowie Schaumgummi zur Lagerung von Empfänger und
Batterie, z. B. Zellkautschuk, Best.-Nr. 1637.
Klebstoffe
Epoxydkleber, z. B. UHU plus schnellfest, Best.-Nr. 962
Epoxydkleber, z. B. UHU plus endfest, Best.-Nr. 950
Weißleim, z. B. UHU coll, Best.-Nr. 958.60
UHU hart, z. B. Best.-Nr. 534
Sekundenkleber, z. B. Best.-Nr. 5821
Schraubensicherungslack, z. B. Best.-Nr. 952

11
Zubehör für den Betrieb (nicht enthalten)
Kraftstoff mit synthetischem Öl, je nach verwendetem Motor
Kraftstofffilter, z. B. Best.-Nr. 1650.1
Kraftstoffschlauch, z. B. Best.-Nr. 1643
Kraftstoff-Handpumpe, z. B. Best.-Nr. 1610
Glühkerzenbatterie mit Kerzenstecker, z. B. 3252
Elektrostarter, z. B. Best.-Nr. 1628
Starterbatterie, z. B. Best.-Nr. 2592
Erforderliches Werkzeug (nicht enthalten)
Verschiedene (Kreuzschlitz-) Schraubendreher, spitze Zange, Flachzange,
Seitenschneider, Balsamesser oder Rasierklinge, verschiedene Bohrer,
Universalkerzenschlüssel, Abkröpfzange Best.-Nr. 5732.
Beginnen Sie erst mit dem Zusammenbau, wenn Sie sich mit den Bauteilen und
einzelnen Baustadien bestens vertraut gemacht haben. Sollte ein Bauteil Grund zur
Beanstandung geben, so ist dies vor Baubeginn Ihrem Fachhändler mitzuteilen
Sollte Ihre AT 6 mit einem starren Fahrwerk versehen werden, ist die Nut für den
Fahrwerksdraht in den Außenflügeln schon werksseitig vorgesehen. Fahrwerksteile
und Räder liegen dem Baukasten ebenfalls bei.
Zusammenbau der Tragfläche mit Einziehfahrwerk und Servos
Die Bohrungen für die Tragflächenbefestigungsschrauben und die Aussparungen für
die Querruderservos, Fahrwerksschächte, das Fahrwerksservo und die Öffnung für
die Servoverlängerungskabel mit einem nicht zu heißen Lötkolben
herausschmelzen. Vorher die Aussparungen mit den Fingern ertasten und
anzeichnen. Anschließend mit der Lötspitze am Rand entlang fahren und die Folie
heraustrennen.

12
Einbau des Einziehfahrwerkes
Das Einziehfahrwerk mit eingehängtem Anlenkgestänge in die Aufnahme im
Tragflügel legen (wie auf den Fotos unten zu sehen). Befestigungslöcher
entsprechend den Schrauben vorbohren und die Fahrwerksmechanik anschrauben.
Kunststoffabdeckung evtl. einpassen und ankleben. Als Klebstoff kann
Sekundenkleber oder UHU-Alleskleber Kraft verwendet werden.
Beim Ankleben der Abdeckung unbedingt darauf achten, dass sie ringsum auf
dem Tragflügel aufliegt. Abdeckung gleichmäßig andrücken.
Anschließend können, die Achsen mit den Rädern montiert werden.

13
Wie auf den Fotos zu sehen, die Räder mittels zwei Stellringen, U-Scheiben und
Stopp-Muttern auf die Achse montieren. Danach die Achse auf dem Fahrwerksbein
so montieren, dass eine kleine Vorspur, ca. 3°Grad, erreicht wird.
Vorspur bedeutet, dass die beiden Räder in Richtung Motor zueinander stehen. Für
die Befestigungsschrauben der Radachsen muss an das Fahrwerksbein eine kleine
Fläche geschliffen werden, damit sich die Achse bei Starts und Landungen nicht
verdrehen kann.
Einbau des Fahrwerkservos
Das Servo an das Befestigungsbrettchen, mit den beiliegenden Schrauben
befestigen. Hierzu die Gummitüllen mit den Messinghohlnieten, Bund nach unten, in
die Servoflansche stecken. Zum Vorbohren für die Schrauben können die Hohlnieten
als Bohrschablone verwendet werden. Zum leichteren Einschieben können die
Nieten auf einen passenden Schraubendreher aufgefädelt werden.

14

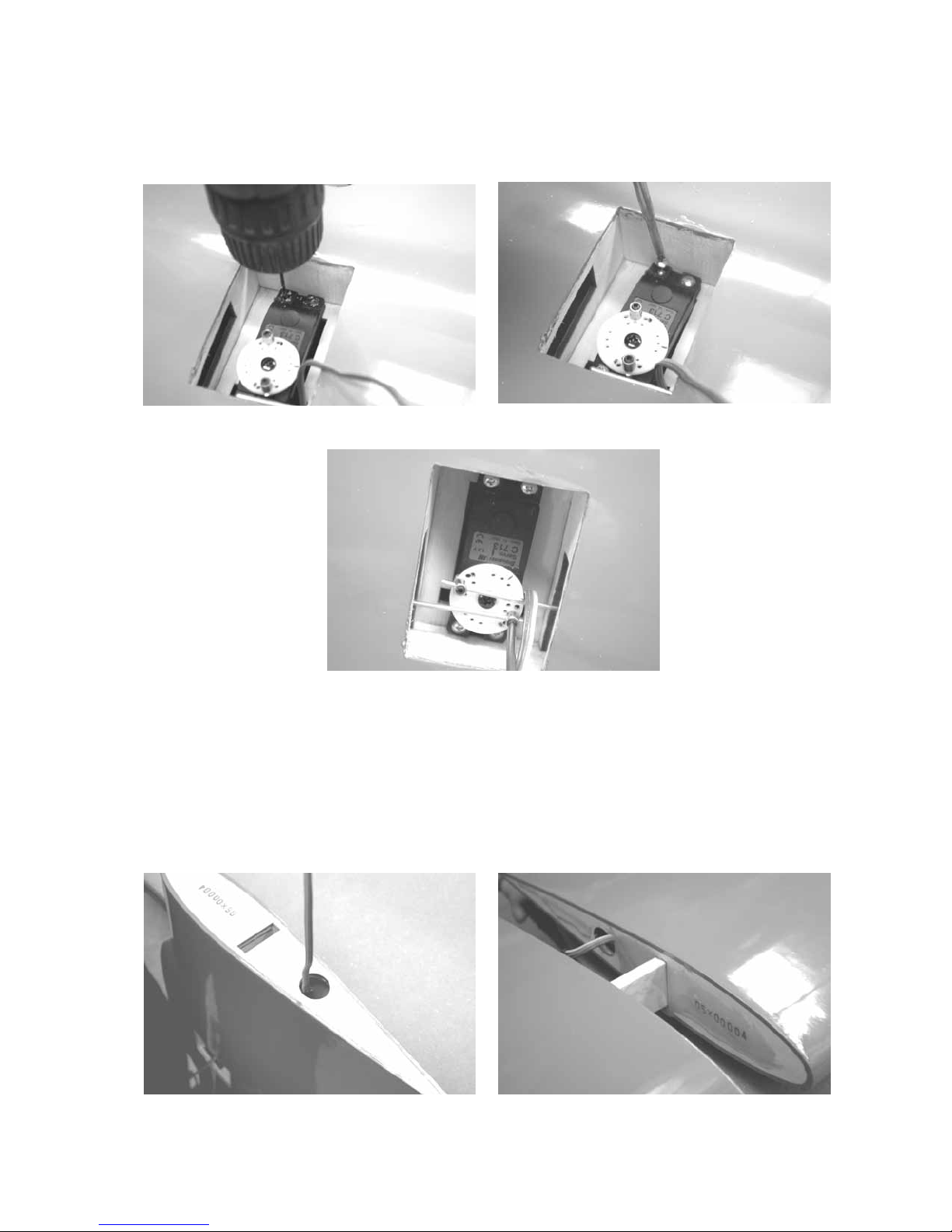

Servo in das Befestigungsbrettchen legen, Löcher mit Ø 1,5 mm vorbohren und das
Servo anschrauben.
Der Servohebel muss so auf das Servo montiert werden, dass das Fahrwerk im
eingefahrenen Zustand verriegelt ist. Die Hebelarme entsprechend auswählen. Die
Anlenkgestänge werden mittels zweier Gestängeanschlüsse am Servohebel
befestigt. Die Gestängeanschlüsse so auf den Servohebel montieren, dass sie sich
ohne merkliches Spiel drehen lassen.
Zusammenbau der drei Tragflächenteile

15
Achtung! Vor dem Zusammenbau müssen 2 Verlängerungskabel Best.-Nr. 3935.50
für jeweils das linke und das rechte Querruder in das Mittelstück eingezogen werden.
Die beiden Außenflächen mit den Verbindern auf das Mittelstück aufstecken. Die
Passgenauigkeit der Wurzelrippen zueinander kontrollieren. Mit einem Bleistift die
Mitte des Verbinders anzeichnen.

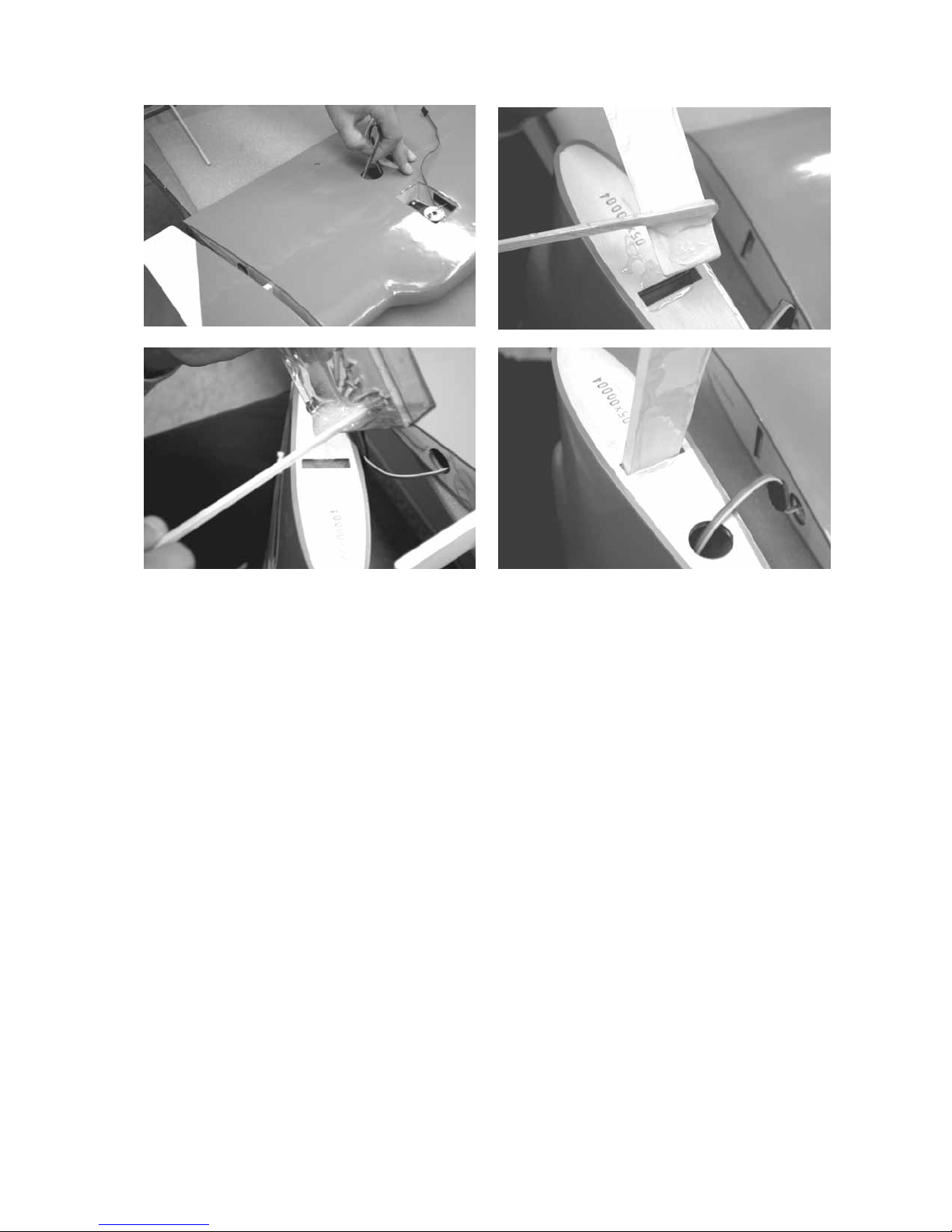

Erst nach dieser Überprüfung kann der Tragflügel zusammengeklebt werden
Die beiden Tragflächenteile werden mit UHU plus endfest 300 zusammengeklebt.
Nach den Angaben auf der Verpackung des Klebstoffes Härter und Binder
zusammenmischen. In die Verbinderaufnahme der rechten Außenfläche ausreichend
Klebstoff geben. Eine Hälfte des Verbinders ebenfalls mit Klebstoff einstreichen und
bis zum Bleistiftstrich in die Flügelhälfte hinein schieben. Die Wurzelrippe des
Mittelstückes und den herausstehenden Verbinder dünn mit Klebstoff einstreichen.
In die Verbinderaufnahme (Tasche) des Mittelstückes ausreichend Klebstoff geben.
Jetzt das Mittelstück und den Außenflügel zusammenschieben und so ausrichten,
dass die beiden Teile nicht gegeneinander verdreht sind. Auf die gleiche Weise wird
die linke Außenfläche mit dem Mittelstück verbunden. Herausquellenden Klebstoff
mit einem mit Spiritus benetzten Haushaltpapier abwischen.
Bis zum Aushärten des Klebstoffes die beiden Tragflügelhälften mittels
Klebestreifen zusammenhalten, dabei ist unbedingt auf die richtige V-Form zu
achten. Dazu wird jeder Randbogen ca. 35 mm unterlegt. Dass sich die Flächen
beim Aushärten nicht verdrehen können, werden die Endleisten mit einem
Klebeband gesichert.

16
Danach die Klebestreifen vorsichtig entfernen, Achtung! Vorsichtig und flach
abziehen, dass die Bespannfolie nicht beschädigt wird.
Einbau der Querruderservos
Gummitüllen und Nieten, wie beim Einbau des Fahrwerksservos beschrieben,
einsetzen.
Querruderservos in Mittelstellung bringen, hierzu muss die RC-Anlage kurz in Betrieb
genommen werden. Dazu Servo und Empfängerbatterie mit dem Schalterkabel an
den Empfänger anschließen, Sender und Empfänger einschalten, Trimmung in
Mittelstellung bringen.
Die Servos befinden sich jetzt in Mittelstellung.
Die Servos mit den beliegenden Schrauben an den Befestigungsklötzchen
befestigen. Zum Vorbohren (Ø 1,5 mm) können die Hohlnieten als Bohrschablone
verwendet werden. Die Servos, wie nachfolgend zu sehen, mit den beiliegenden
Schrauben am Servobrett befestigen.

17
Jetzt das Servo mit dem Befestigungsbrettchen in die Aussparung des Tragflügels
legen. Die Servobrettchen mit jeweils vier Blechschrauben befestigen. Die Querruder
nun zwischen Querruderendleiste und fester Endleiste am Mittelstück mit einem
Klebeband auf Null fixieren. Die Dreipunkt-Ruderhörner so kürzen, dass sich
zwischen Ruderhornfuß und Einhängepunkt des Gabelkopfes ein Abstand von 20
mm ergibt. Jetzt die Dreipunkt-Ruderhörner so an die Querruder schrauben, dass die
Gestänge parallel zu den Servos verlaufen, und der Einhängepunkt der Ruderhörner
mit dem Drehpunkt der Querruder übereinstimmt. Für die Befestigungsschrauben
entsprechende Löcher in die Querruder bohren. Die Ruderhörner werden mit den
Zylinderkopfschrauben (M2x20) und den Gegenplatten an den Querrudern befestigt.
Nach dem Anschrauben der Ruderhörner die überstehenden Schrauben mit einem
Seitenschneider abschneiden und bündig mit der Gegenplatte verschleifen.
Die Querrudergestänge bestehen aus einem Gabelkopf M2,5, einem Gabelkopf M2,0
und einer Gewindestange M2,0.
Auf die Gewindestange M2,0 einen Gabelkopf mit Kontermutter M2,0 aufdrehen und
in den Servohebel einhängen. Den M2,5 Gabelkopf in das Ruderhorn einhängen, bei
Ruder und Servo auf Nullstellung, die Länge des Gestänges anzeichnen und
entsprechend kürzen. Der M2,5 Gabelkopf wird auf das M2,0 Gestänge aufgelötet.
Vorher sollte die Fläche, wie auf dem Bild zu sehen, vor heruntertropfendem Lötzinn
geschützt werden.
Einkleben des Seiten- und Höhenleitwerks
Die Aufnahmeschlitze für Seiten- und Höhenflosse werden mit einem heißen
Lötkolben freigelegt. (Bitte darauf achten, dass kein zu heißer Lötkolben verwendet
wird, die Hitze sollte gerade ausreichend sein, um die Folie zu schmelzen).
Die Aussparungen mit den Fingern ertasten, anzeichnen und mit der Lötspitze
einstechen und am Rand entlang fahren, bis die ganze Folie herausgetrennt ist.

18
Ebenso ist zu verfahren mit den Öffnungen für die Seiten- und Höhenrudergestänge.
Achtung! Das Höhenruder wird mit 2 Gestängen vom Rumpf aus angelenkt.
Höhen- und Seitenflosse in die Aufnahmeschlitze stecken. Die Höhenflosse zum
Rumpf ausrichten, dass sie rechts und links gleich weit herausragt und in der
Draufsicht mit der Rumpflängsachse/Mittellinie einen rechten Winkel bildet. Jetzt mit
einem Filzstift die Rumpfaußenkontur auf die Leitwerksteile übertragen.
An einem Stahllineal entlang, etwas kleiner als angezeichnet, die Bespannfolie mit
einem Lötkolben vorsichtig durchschweißen und vom Holz ablösen.
Unter Zugabe von Klebstoff das Höhen- und das Seitenleitwerk in den Rumpf kleben.
Als Klebstoff kann UHU coll, oder besser UHU plus endfest 300, verwendet werden.
Wie am Anfang des Absatzes beschrieben, die Teile zum Rumpf ausrichten. Das
Seitenleitwerk muss mit dem Höhenleitwerk einen rechten Winkel bilden. Dies kann
mit einem GEO-Dreieck kontrolliert werden. Zum Abschluss der Arbeiten die
Öffnung der Höhenleitwerks mit dem beiliegenden Füllstück verschließen (siehe
oben).

19
Montage der Ruderhörner
Die Dreipunkt-Ruderhörner (siehe Querruder) werden so an die Ruder geschraubt,
dass der Einhängepunkt für die Gabelköpfe genau über dem Drehpunkt der Ruder
liegt. Für die Befestigungsschrauben entsprechende Löcher in die Ruder bohren.
Nach dem Festschrauben der Ruderhörner die Schrauben mit der Gegenplatte
bündig feilen.
Nachdem die Dreipunktruderhörner montiert sind, die Gabelköpfe für das Höhen-/
Seitenleitwerk auf die 2-mm-Stahldrähte bis zur Hälfte des Gewindes aufdrehen.
Jedes Höhenruderblatt wird von einen Servo über Kreuz angelenkt, d. h., das
Gestänge für das linke Höhenruderblatt wird in die vorhandene Öffnung in Rumpf
geschoben und wird vom rechten Servo im Rumpf angesteuert. Ebenso wird das
rechte Höhenruderblatt vom linken Servo angesteuert. Somit erhält man eine leicht-
gängige und direkte Anlenkung. Das Seiteruder wird vom mittig platzierten Servo
angetrieben.
Montage des Spornfahrwerks
Wie unten abgebildet, wird das Spornfahrwerk mit zwei Zylinderkopfblechschrauben
an den Rumpf geschraubt.
Wichtig: Der Drehpunkt des Seitenruders und des Spornfahrwerks müssen
übereinstimmen. Nun muss das u-förmige Kunststoffteil auf den Mitnehmerstift
(Stahldraht) aufgesteckt und am Seitenruder mit einer Zylinderkopfblechschraube
festgeschraubt werden, wobei das hierfür erforderliche Loch im Seitenruder
vorgebohrt werden sollte. Anschließend den Stahldraht entsprechend kürzen.

20
Einbau der Servos in den Rumpf
In die Servos die beiliegenden Gummitüllen einsetzen. In die Gummitüllen werden
nun die Messing-Hohlnieten so eingeschoben, dass der Bund auf der Unterseite der
Gummitüllen ist. Zum leichteren Einschieben können die Gummitüllen auf einen
passenden Schraubendreher aufgefädelt werden.
Die Servos wie auf dem Foto in das Servobrettchen setzen und mit den beiliegenden
Schrauben befestigen. Mit Ø 1,5 mm vorbohren und, wie beim Querruderservo-
Einbau beschrieben, einsetzen.
Die Steuerkreuze können jetzt montiert werden. Es ist darauf zu achten, dass die
Servos auf Neutralstellung stehen. Die M2,5 Gabelköpfe an den Steuerkreuzen
einhängen (3. Loch). Den Stahldraht jetzt in den Gabelkopf einschieben (mindestens
10 mm) Gestänge von Seiten- und Höhenruder, sollten jetzt abgelängt werden.
Nochmals kontrollieren, ob die Servos, die Höhen- und Seitenruder auf
Neutralposition stehen, dann können die Gabelköpfe mit den Gestängen verlötet
werden.
