Greencut GTC3000E User manual

i
ES Manual de
instrucciones FR Manuel d’utilisation IT Manuale di istruzioni EN Instruction manual
MOTOAZADA
GTC3000E

ES
3
ÍNDICE
INTRODUCCIÓN 3
NORMAS Y PRECAUCIONES DE SEGURIDAD 3
ICONOS DE ADVERTENCIA 7
DESCRIPCIÓN DEL PRODUCTO 8
MONTAJE 10
USO DE LA MOTOAZADA 18
MANTENIMIENTO 20
IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS 21
ALMACENAMIENTO 22
ELIMINACIÓN / RECICLAJE 22
GARANTÍA 23
DECLARACIÓN DE CONFORMIDAD (CE) 23
INTRODUCCIÓN
Gracias por elegir este producto GREENCUT. Estamos seguros de que apreciará la calidad y prestaciones de esta
máquina, que le facilitará su tarea por un largo periodo de tiempo.
Recuerde que puede contactar con nuestro Servicio Técnico Ocial para consultas sobre montaje o mantenimiento,
resolución de problemas y para la compra de recambios y/o accesorios.
ATENCIÓN: Lea atentamente estas instrucciones de uso y las advertencias de seguridad antes de
poner en marcha el aparato. El incumplimiento de estas advertencias puede dar como resultado un
fallo eléctrico, fuego y/o una lesión. El fabricante no se hace responsable de los accidentes y daños
causados al usuario, a terceras personas y a los objetos, como resultado de hacer caso omiso de las
instrucciones de uso contenidas en este manual.
Esta máquina no está destinada para un uso profesional.
Guarde este manual de instrucciones para una referencia futura. Si vende esta máquina en un futuro recuerde
entregar este manual al nuevo propietario.
NORMAS Y PRECAUCIONES DE SEGURIDAD
Las siguientes palabras de señalización y sus signicados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
ATENCIÓN: Lea y entienda todas las advertencias e instrucciones de seguridad antes de usar
esta máquina. El incumplimiento de las mismas puede provocar descargas eléctricas, incendio y/o
lesiones graves.
SÍMBOLO SEÑAL SIGNIFICADO
ATENCIÓN Indica una situación peligrosa a la que hay que prestar una atención especial para
evitar cualquier tipo de lesión y/o desperfectos en la máquina.
NOTA Indica información útil que puede facilitar el trabajo.

4
Toda la información incluida en este manual es relevante para su propia seguridad y la de su entorno. Si tiene alguna duda
sobre la información incluida en este manual consulte a un profesional o contacte con el Servicio Técnico Ocial.
La siguiente información sobre peligros y precauciones incluye las situaciones más probables que se pueden originar
durante el uso de esta máquina. Consulte toda la documentación, embalaje y las etiquetas del producto antes de utilizarlo.
Si se encuentra con una situación no descrita en este manual utilice el sentido común para utilizar la máquina de la forma
más segura posible y, si ve peligro, no utilice la máquina.
USUARIOS
• Esta máquina ha sido diseñada para ser manipulada únicamente por usuarios mayores de edad que hayan leído
y entendido estas instrucciones. Esta máquina no puede ser usada por personas menores de edad, con falta de
experiencia o conocimiento, o con las capacidades físicas o psíquicas reducidas.
• Antes de usar esta máquina familiarícese con la misma. Asegúrese de que conoce los controles y los dispositivos
de seguridad así como la manera en que se debe utilizar.
• Si usted es un usuario inexperto le recomendamos que ejecute una práctica realizando trabajos sencillos y, si es
posible, en compañía de una persona con experiencia.
• El dispositivo de corte de esta máquina está alado. Utilizar esta máquina de manera inapropiada es peligroso.
SEGURIDAD PERSONAL
• Esté alerta, vigile lo que está haciendo y use el sentido común cuando maneje esta máquina. Nunca utilice la
máquina con las protecciones defectuosas o sin dispositivos de seguridad.
• No modique los controles de esta máquina.
• No utilice esta máquina si alguno de sus componentes está dañado.
• Compruebe que todos los elementos de seguridad están instalados y en buen estado.
• No fuerce esta máquina. Utilice esta máquina para la aplicación correcta. La utilización de la máquina correcta
para el tipo de trabajo a realizar le permitirá trabajar mejor y más seguro.
• Evite la inhalación de los gases de escape. Esta máquina produce gases peligrosos como el monóxido de carbono
que pueden causar mareos, desmayos o la muerte.
• No use esta máquina cuando esté cansado o bajo la inuencia de drogas, alcohol o medicamentos.
• Retire todas las llaves o herramientas de mano de la zona de trabajo antes de arrancar esta máquina. Una llave o
herramienta que se encuentre cerca puede ser tocada por una parte de la máquina en movimiento y proyectarse
causando daños personales.
• Antes de comenzar a trabajar con la máquina compruebe que las fresas no están en contacto con ningún objeto
y que se pueden mover libremente.
• Mantenga los pies bien asentados en el suelo y conserve el equilibrio en todo momento. No utilice esta máquina
en pendientes superiores a 15º. Esté atento cuando trabaje o se mueva con la máquina por pendientes. Tenga
especial cuidado cuando cambie de dirección en una pendiente.
• Sujete la máquina con sus dos manos en el manillar y coloque siempre su cuerpo por detrás del éste.
• Mantenga todas las partes del cuerpo alejadas de los elementos de corte y piezas en movimiento cuando la máquina esté
funcionando. Antes de arrancar la máquina, asegúrese de que el elemento de corte no esté en contacto con ningún objeto.
• Si la máquina vibra anormalmente pare el motor, inspeccione la máquina buscando la posible causa y repárela. Si
no encuentra la razón póngase en contacto con el Servicio Técnico Ocial.
• No toque el escape de la máquina con el motor en marcha o justo después de haberla parado. El escape de
esta máquina alcanza altas temperaturas durante el funcionamiento del motor y se mantiene caliente algunos
minutos tras la parada del mismo.
• No deje esta máquina en funcionamiento sin vigilancia. Si tiene que dejar la máquina desatendida apague el
motor, espere a que la herramienta de corte pare y desenchufe el cable de la bujía.
• Recuerde que el operador de la máquina es responsable de los peligros y accidentes causados a otras personas
o cosas. El fabricante no será en ningún caso responsable de los daños provocados por un uso indebido o
incorrecto de esta máquina.

ES
5
ROPA DE TRABAJO
• Vista adecuadamente. No vista ropa suelta o joyas. Mantenga su pelo y su ropa alejados de piezas móviles. La
ropa suelta, las joyas o el pelo largo pueden ser cogidos por las piezas en movimiento. Use:
-Protección ocular (gafas de seguridad/malla/pantallas de metacrilato).
-Protección auditiva.
-Protección para la cabeza y la cara (casco y mascarilla).
-Protección para las manos (guantes/mitones/guantes sin dedos).
-Protección para las piernas (pantalones/polainas).
-Protección para los pies (botas de seguridad).
• La utilización de un equipo de seguridad tal como una mascarilla antipolvo, guantes de seguridad, botas
antideslizantes y casco reducirá el riesgo de daños personales.
• Usted debe llevar consigo:
-Herramientas.
-Cinta de señalización para la zona de trabajo.
-Teléfono móvil (Para usar en caso de urgencia).
VIBRACIONES
• La utilización prolongada de esta máquina expone al usuario a vibraciones que pueden provocar la enfermedad
de los “dedos blancos” (Fenómeno de Raynaud). Esta enfermedad reduce el sentido del tacto de las manos y
la capacidad de regulación de la temperatura, generando una insensibilidad en los dedos y una sensación de
ardor. Además, esta enfermedad puede causar problemas en los nervios y en la circulación e, incluso, necrosis
en las manos.
• Un nivel de vibraciones elevado y periodos largos de exposición son los factores que contribuyen a la enfermedad
de los dedos blancos. Con el n de reducir el riesgo de la enfermedad de los dedos blancos es necesario que
tenga en cuenta estas recomendaciones:
-Usar siempre guantes.
-Preocuparse de tener siempre las manos calientes.
-Hacer descansos frecuentes.
-Sujetar rmemente siempre la máquina por las empuñaduras.
• Si usted detecta algunos de los síntomas de la enfermedad de los dedos blancos consulte inmediatamente a su médico.
SEGURIDAD DEL ÁREA DE TRABAJO
• No utilice esta máquina en atmosferas explosivas, en presencia de líquidos inamables, gases o polvo.
• Nunca arranque la máquina en una habitación o recinto cerrado. Los gases del escape, los vapores del combustible
y el aceite contienen monóxido de carbono y sustancias químicas peligrosas. En caso de una concentración de gases
producida por una ventilación insuciente, elimine del área de trabajo todo lo que impida el ujo de aire limpio y no
vuelva a trabajar en la zona a no ser que usted la haya ventilado correctamente y tenga claro que la ventilación es
suciente como para que no vuelva a ocurrir esta concentración.
• La zona comprendida en un radio de 15 metros alrededor de la máquina debe ser considerada zona de riesgo en
la que no deberá entrar nadie mientras la máquina está en marcha (zona de seguridad).
• Cuando sea necesario, utilice cintas y señales de advertencia para marcar la zona de seguridad.
• Mantenga alejados a los niños y curiosos mientras maneja esta máquina. Las distracciones pueden causarle la
pérdida de control. Vigile que no entren en su área de trabajo personas, niños, o animales.
• Cuando el trabajo debe ser realizado simultáneamente por dos o más personas, siempre comprobar la presencia
y la ubicación de los otros con el n de mantener una distancia entre cada persona suciente para garantizar la
seguridad.
• Mantenga el área de trabajo limpia y trabaje únicamente con iluminación suciente. Las áreas desordenadas y
oscuras pueden provocar accidentes.
• No utilice esta máquina en zonas donde pueda existir cableado o tuberías enterradas.

6
SEGURIDAD EN EL USO DE COMBUSTIBLES
• La gasolina y el aceite son peligrosos. No los inhale ni ingiera. Si ingiere combustible y/o aceite acuda rápidamente
a su médico. Si entra en contacto con el combustible o con el aceite límpiese con abundante agua y jabón lo antes
posible, si después siente los ojos o la piel irritados consulte inmediatamente con un médico.
• El combustible y el aceite son sustancias químicas peligrosas y altamente inamables. Si se inaman, apague el
fuego con un extintor de polvo seco.
• No derrame combustible, ni fume cerca de la máquina.
• Apague siempre el motor antes de repostar.
• Repueste combustible siempre en áreas bien ventiladas. Y nunca con el motor en marcha, o caliente.
• Si encuentra una fuga de combustible, no arranque ni haga funcionar el motor hasta que se haya reparado la
fuga.
• Asegúrese que el tapón del combustible queda correctamente cerrado.
• El combustible almacenado en el carburador durante largos periodos de tiempo, puede causar un arranque duro
y podría también llevar a que se necesiten más reparaciones y mantenimiento.
• Almacene siempre el combustible en recipientes homologados.
CUIDADOS, TRANSPORTE Y ALMACENAMIENTO DE LA MÁQUINA
• Use esta máquina, accesorios, útiles, etc. de acuerdo con estas instrucciones y de la manera prevista teniendo en
cuenta las condiciones de trabajo y el trabajo a desarrollar.
• Después de que el motor se haya detenido, el silenciador estará caliente.
• Reduzca el régimen de giro del motor cuando vaya a apagar el motor, si el motor está provisto de una válvula de
corte de combustible, corte el combustible cuando el motor haya parado.
• Antes de ajustar o reparar la máquina, detenga el motor y saque el cable de la bujía. Estas prevenciones de
seguridad reducen el riesgo de arrancar esta máquina accidentalmente.
• Nunca intente hacer ajustes del motor mientras la unidad está en funcionamiento.
• Al terminar el trabajo limpie siempre el polvo y la suciedad de la máquina, no utilice disolventes de grasa. Mantenga
siempre la máquina limpia, especialmente el depósito de combustible, sus alrededores y el ltro de aire.
• Lleve a cabo un mantenimiento periódico de la máquina. No intente ningún trabajo de mantenimiento o reparación
que no esté descrito en el manual de instrucciones. Le recomendamos que el mantenimiento y reparaciones no
descritos en este manual sean realizados exclusivamente por el Servicio Técnico Ocial.
• Realice siempre los ajustes del motor con la unidad apoyada sobre una supercie plana y despejada.
• Compruebe que las partes móviles no estén desalineadas o trabadas, que no hay piezas rotas u otras condiciones
que puedan afectar al funcionamiento de la máquina. Siempre que esté dañada repárela antes de su uso.
• Mantenga los instrumentos de cortes alados y limpios. El buen mantenimiento de los instrumentos de corte
reduce las probabilidades de incidentes al ser más fáciles de controlar.
• Mantenga las empuñaduras de esta máquina secas y limpias. Las empuñaduras grasientas o aceitadas son
deslizantes y provocan pérdida de control sobre la máquina.
• Si la máquina comienza a vibrar de modo extraño apáguela y examínela para encontrar la causa. Si no detecta la
razón lleve su máquina al Servicio Técnico. Las vibraciones son siempre un indicio de un problema en la máquina.
• Para llevar a cabo el transporte de la máquina recuerde que debe apagar el motor.
• Cuando transporte la máquina en un vehículo: asegure su máquina adecuadamente para evitar que se vuelque,
derrame combustible o se dañe.
• Almacene las herramientas inactivas fuera del alcance de los niños.
SERVICIO
• Haga revisar periódicamente la máquina por un técnico cualicado usando solamente piezas de recambio
originales. Ante cualquier duda póngase en contacto con el Servicio Técnico Ocial.

ES
7

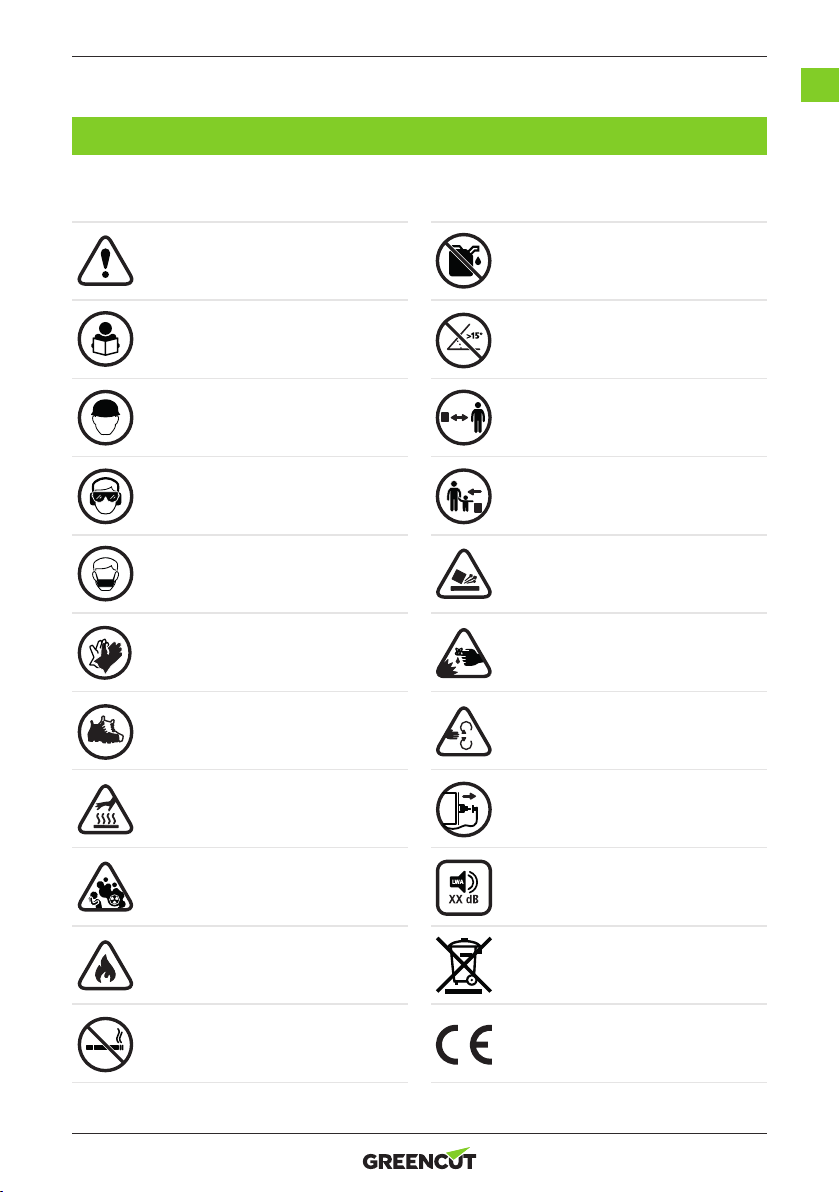

ICONOS DE ADVERTENCIA
Los iconos en las etiquetas de advertencia que aparecen en ésta máquina y/o en el manual indican información
necesaria para la utilización segura de ésta máquina.
¡Atención peligro!
Lea atentamente este manual antes de
poner la máquina en marcha.
Use casco.
Use protección ocular y auditiva.
Use mascarilla para protegerse del polvo,
vapor y otros gases tóxicos.
Use guantes resistentes y antideslizantes.
Use protección para las piernas y botas de
seguridad antideslizantes con protecciones
de acero.
¡Supercie muy caliente!. Riesgo de
quemaduras.
¡Peligro, gases mortales!. No use esta
máquina en lugares cerrados o mal
ventilados.
Combustible inamable! Riesgo de fuego
o explosión. Nunca llene el depósito de
combustible con el motor arrancando.
No fume o acerque llamas al combustible
o a la máquina.
Compruebe que no existen fugas de
combustible.
No use esta máquina en pendientes con
más de un 15º de desnivel.
Las personas que no están debidamente
protegidas deben estar a la distancia de
seguridad.
Mantega a los niños alejados de la máquina.
Elimine todas las piedras, maderas,
cables y objetos extraños que puedan ser
despedidos por la herramienta de corte
antes de arrancar la máquina.
¡Peligro! Riesgo de amputación de los
dedos. Tener los pies y manos lejos de la
herramienta de corte.
No acerque las manos ni cualquier otra
parte del cuerpo a las partes móviles de
la máquina
Antes de realizar labores de mantenimiento
o reparación en la máquina apáguela y
desconecte la bujía.
Nivel de potencia sonora garantizado XX
Lwa, dB(A).
Deshágase de su aparato de manera
ecológica. No lo tire a los contenedores
de basura doméstica.
Cumple con las directivas CE.

8
DESCRIPCIÓN DEL PRODUCTO
CONDICIONES DE UTILIZACIÓN
Esta motoazada está destinadoa únicamente a labrar la tierra. Cualquier otro uso diferente al descrito anteriormente
puede provocar situaciones peligrosas y exime al fabricante de toda responsabilidad.
DESCRIPCIÓN DETALLADA DEL PRODUCTO

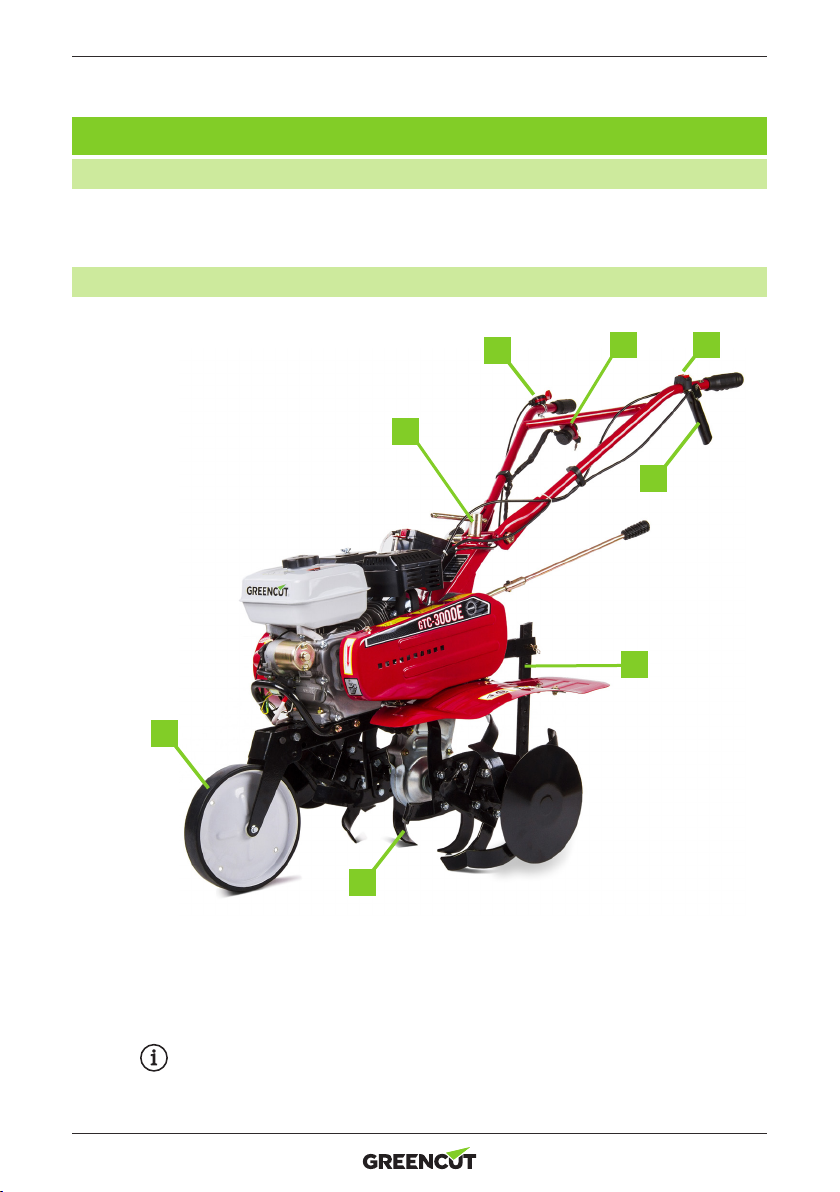

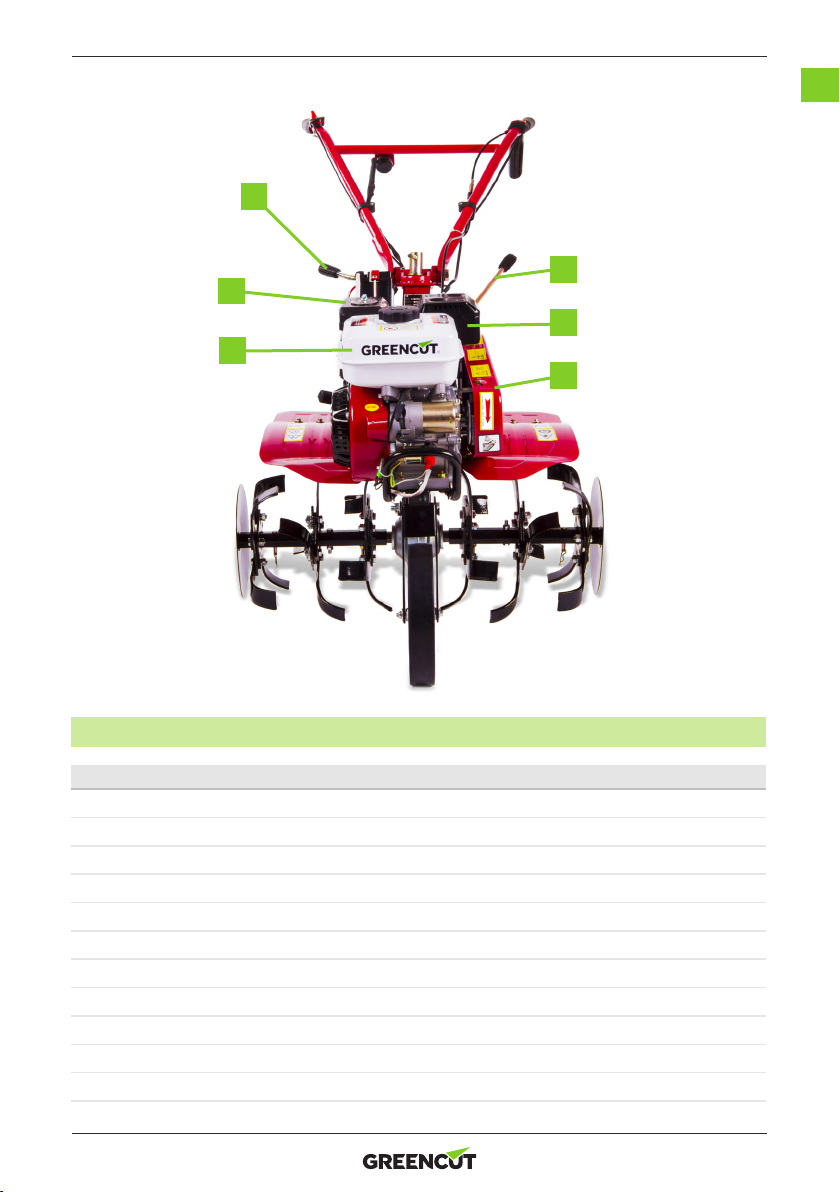

1. Acelerador
2. Clausor
3. Botón ON/OFF
4. Selector de altura
5. Embrague
6. Rueda de transporte
7. Limitador de profundidad
8. Fresas / cuchillas
9. Apriete del manillar
10. Filtro de aire
11. Depósito de combustible
12. Selector de marchas
13. Escape
14. Protector de correa
1
6
8
7
32
4
5
NOTA: Los productos detallados en este manual pueden variar en apariencia, inclusiones,
descripción y embalaje de los mostrados o aquí descritos.

ES
9
9
10
11
12
13
14
CARACTERÍSTICAS TÉCNICAS
MOTOAZADA
Modelo GTC3000E
Motor OHV 4 tiempos
Volumen de combustible 2,5L
Cilindrada 208cc
Potencia máxima 7cv
Ignición CDI
Arranque Manual reversible / eléctrico
Transmisión Por correas
Rpm max. 3600
Anchura de trabajo 85cm
Profundidad de trabajo 17,5 - 35cm

10
NOTA: GREENCUT se reserva el derecho de modicar las características técnicas sin previo aviso.
MONTAJE
PASO 1: RETIRAR EMBALAJE CARTÓN

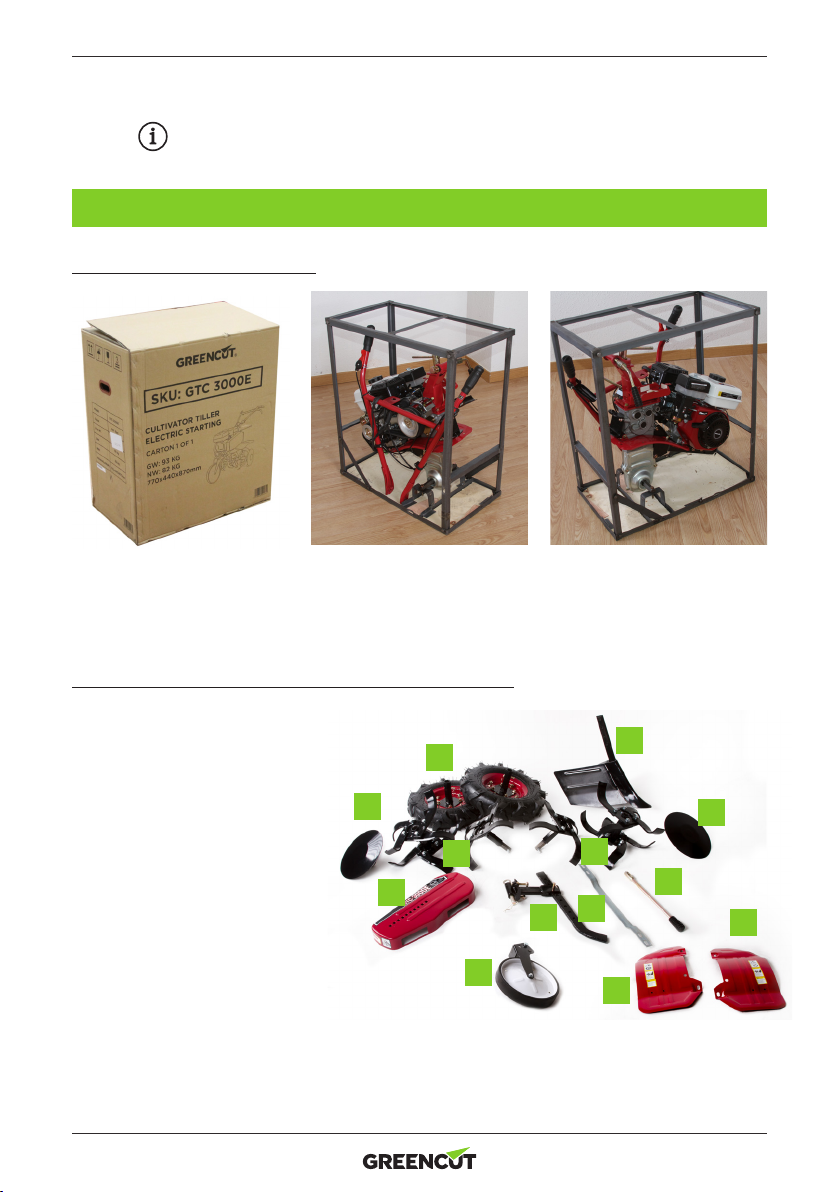

PASO 2: SACAR Y COMPROBAR LOS COMPONENTES Y ACCESORIOS
1. Ruedas motrices (x2)
2. Discos arado (x2)
3. Cuchillas izquierda (x3)
4. Cuchillas derecha (x3)
5. Asurcador (x1)
6. Protección correa de transmisión (x1)
7. Soporte + Limitador profundidad (x1)
8. Sujeción aletas protección (x1)
9. Maneta cambio (x1)
10. Rueda delantera transporte (x1)
11. Aleta protección derecha (x1)
12. Aleta protección izquierda (x1)
1
2
6
34
7
10
8
9
11
12
5
2

ES
11
2
3
4
5
1
6
12
14
13
15
21
23 27
22
24
26
25
8
7
16
17
19
18
20
9
10
11

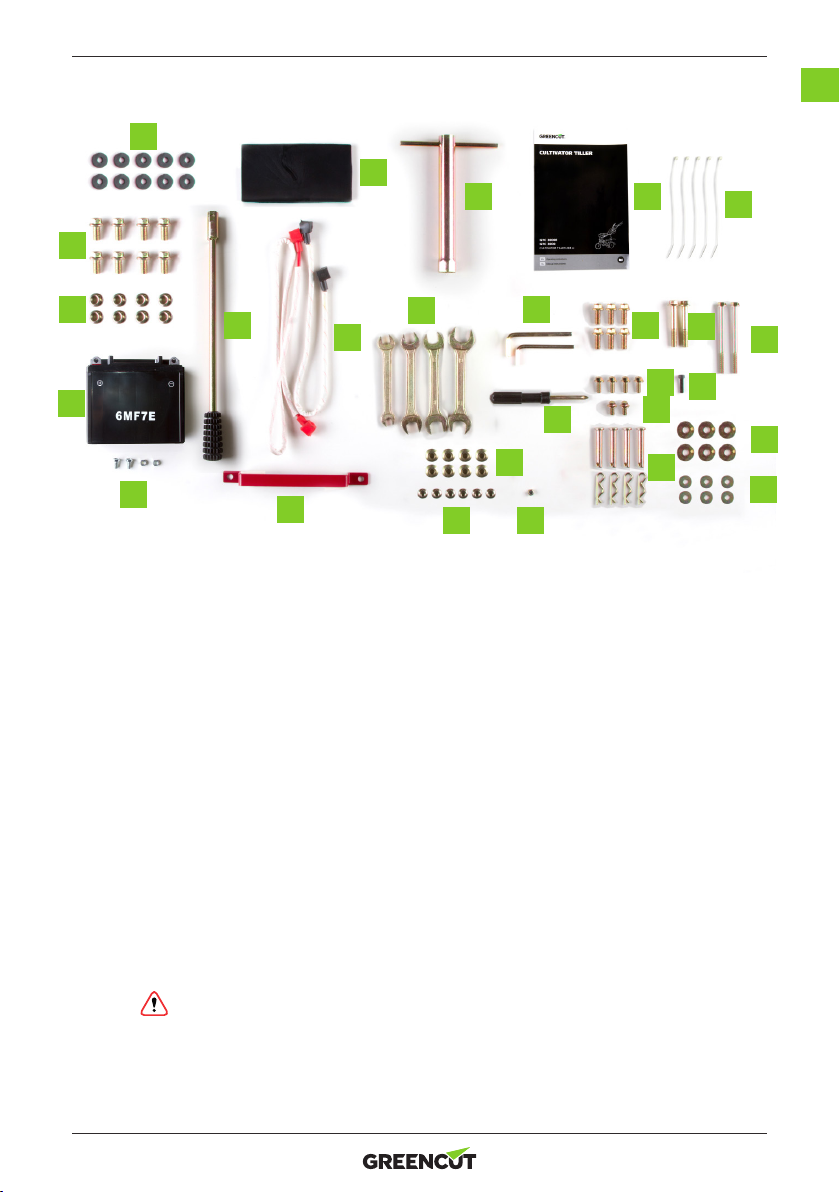

1. Arandelas goma M8x20 (x10)
2. Tornillos M8x20 (x8)
3. Tuerca M8 (x8)
4. Batería (x1)
5. Tornillo M5x10 (x2) + tuerca M5 (x2)
6. Maneta cambio (x1)
7. Protector base batería (x1)
8. Cables conexión batería (x1)
9. Fijación batería (x1)
10. Llave bujía (x1)
11. Llaves de montaje 8/10-12/14-13/16-17/19
12. Tuercas M8 (x8)
13. Tuercas M5 (x6)
14. Manual usuario (x1)
15. Llaves allen nº 4 y 5 (x1)+(x1)
16. Destornillador combinado (x1)
17. Tuerca m5 (maneta cambio) (x1)
18. Tornillos M6x20 (x6)
19. Tornillos M6x16 (x4)
20. Tornillos M6x16 (x2)
21. Pasadores jación cuchillas 8x50mm (x2)
22. Abrazaderas de nylon (x5)
23. Tornillos M8x55 (x2)
24. Tornillo (maneta cambio) M5x20 (x1)
25. Arandelas 8x24mm (x6)
26. Arandelas 6x18mm (x6)
27. Tornillos jación batería M6x90 (x2)
• Extraiga cuidadosamente de la caja el producto y los accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista anterior.
• Inspeccione cuidadosamente el producto para asegurarse de que no haya sufrido ninguna rotura o daño durante
el transporte.
• No deseche el material de empaquetado hasta que haya inspeccionado cuidadosamente el producto y la haya
utilizado satisfactoriamente.
ATENCIÓN: Si falta o está dañada alguna pieza póngase en contacto con el servicio técnico
GREENCUT. No utilice este producto sin haber reemplazado la pieza. Usar este producto con partes
dañadas o faltantes puede causar lesiones serias al operador.

12
TORNILLOS
AMARRE
PASO 3: SOLTAR AMARRES DE SEGURIDAD.
PASO 6: UNIR AMBOS JUEGOS DE CUCHILLAS.
PASO 5: MONTE EL SOPORTE Y EL LIMITADOR DE PROFUNDIDAD.
PASO 4: SAQUE LA MOTOAZADA DE LA ESTRUCTURA METÁLICA.

ES
13
PASO 7: MONTAR CUCHILLAS Y DISCO DE ARADO.
PASO 8: MONTAR RUEDA DELANTERA DE APOYO Y TRANSPORTE.
PASO 9: COLOCAR LAS ALETAS DE PROTECCIÓN Y EL TRAVESAÑO DE UNIÓN.

14
PASO 10: MONTAJE DE LA CUBIERTA DE PROTECCIÓN DE CORREA Y ZONA TRANSMISIÓN.
PASO 11: ENLAZAR LA PALANCA DE CAMBIO DE MARCHA CON EL TRAMO PREMONTADO EN LA HERRAMIENTA.
PASO 12:
1. Coloque la batería en la ubicación destinada a tal n.
3. Conecte el polo positivo al relé del motor de
arranque.
4. Tras conectar el polo negativo de la batería, proceda a la
conexión del mismo a cualquier parte metálica del motor.
2. Coloque y apriete la abrazadera superior.
Posteriormente conexione los cables respetando
la polaridad, siendo el positivo el primero a conectar.

ES
15
PASO 13:
1. Coloque y apriete el clausor en el soporte del mismo.
2. Conecte el cable blanco con terminal redondo en el relé del motor de arranque, misma ubicación que el positivo
de la batería.
3. Conecte los terminales procedentes del clausor, con los correspondientes terminales libres del motor, respetando
el color de los cables.

16
PASO 14:

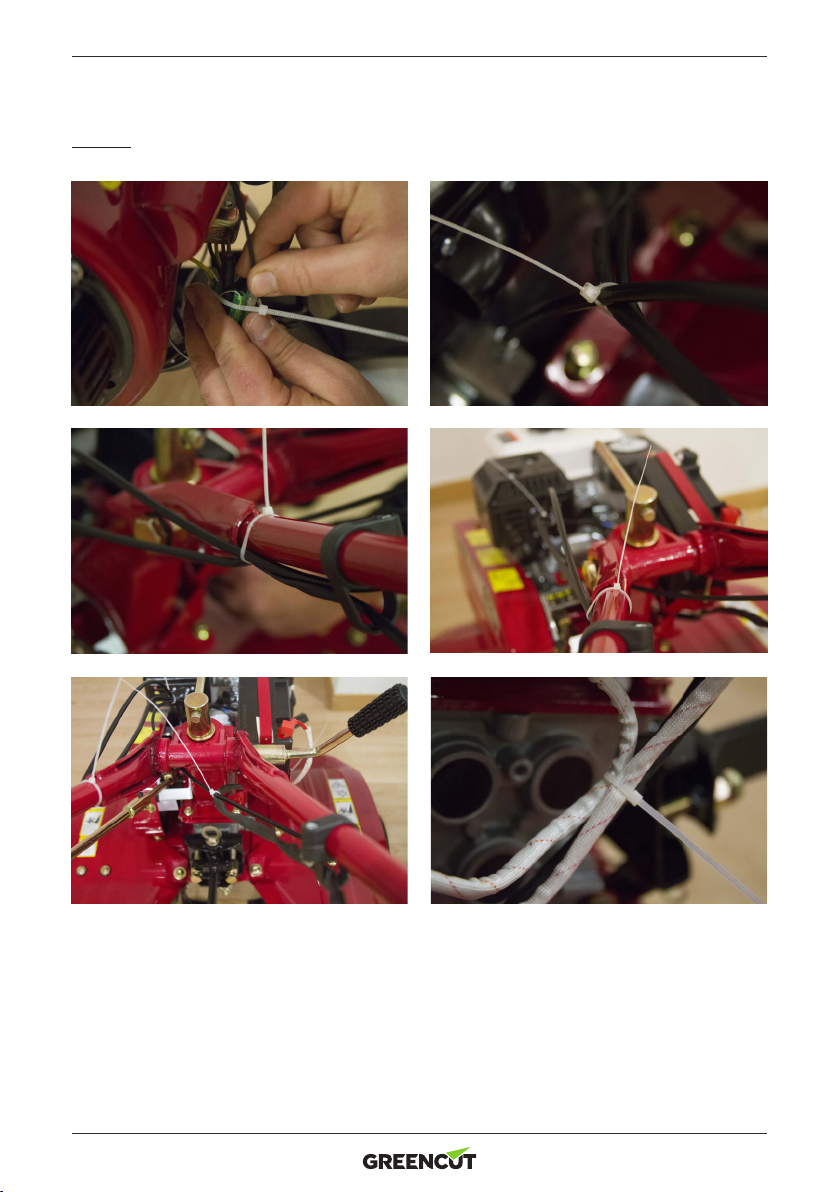

Embridar o jar cableado de manera segura.

ES
17
COLOCACIÓN DE LAS FRESAS
El eje porta fresa está hecho con un perl hexagonal para permitir la instalación rápida de las cuchillas u otros accesorios.
Operar como sigue (ver en la gura 6)
a) Limpiar cuidadosamente los ejes de las fresas y de los
accesorios (2) extendiendo una pequeña cantidad de
grasa para facilitar el montaje y futuro desmontaje.
b) Insertar el eje porta fresa en el eje porta accesorios y
jarlo mediante el tornillo de jación adecuado (3)
equipado con una pinza muelle;
c) Teniendo presente lo siguiente:
-La parte cortante de la cuchilla debe quedar
hacia la parte delantera de la máquina.
-Cuando se trabaja en terreno arenoso o
sin piedras instalar las 2 fresas de forma
que las cuchillas se contrapongan , sobre
los dos lados de la máquina , colocadas
sobre el mismo eje (detalle A).
-Cuando se trabaja en terreno pedregoso
instalar las dos fresas de forma que las
cuchillas se contrapongan, sobre los dos
lados de la máquina, para compensarse
entre sí (detalle B).
INSTALACIÓN DE LOS GUARDABARROS PROTECTORES
ATENCIÓN: La instalación de los
guardabarros protectores extendidos
es una medida de seguridad y su
colocación debe ser uso obligatorio
antes de la utilización de la
motoazada.
a) Monte el guardabarros jo, si no está instalado, con
las tres tuercas de jación (Figura 7, parte 1).
b) Quitar los tres tornillos (2) y sacar el guardabarros
móvil (3) de la jación, a continuación cerrarlo de
nuevo por medio de tornillos.
REGULACIÓN DEL LIMITADOR DE PROFUNDIDAD
Para obtener un trabajo óptimo y un correcto avance de la
motoazada regular el esperón según el modo indicado a
continuación (ver gura 9):
a) Regulación para un terreno duro: aojar el tornillo (1) y
levantar el esperón para que el peso contrarreste el peso de la
motoazada.
b) Ajuste para suelos blandos: aojar el tornillo (1) y bajar el esperón
para desplazar el peso de la motoazada sobre las cuchillas.

18
5
4
61
USO DE LA MOTOAZADA
MANDOS DE LA MOTOAZADA
ACCIONAMIENTO DEL EMBRAGUE (2)
Presionar el accionamiento del embrague para transferir el movimiento del motor a la caja de cambio, recuerde
disminuir el régimen del motor antes accionar el embrague.
El accionamiento del embrague actúa como dispositivo de seguridad durante el uso de la herramienta con la marcha
atrás, no utilice su motocultor si este dispositivo está dañado y/o no actúa correctamente.
SELECTOR DE MARCHAS (3)
Metodología de uso:
a) Bajar las revoluciones del motor hasta llevarlo a ralentí mediante el acelerador (1).
b) Colocar el selector de marchas (3) según el tipo de labor y estado del terreno.
c) Aumentar las revoluciones del motor hasta un régimen medio mediante el acelerador (1).
d) Presionar el accionamiento del embrague (2) y aumentar las revoluciones del motor hasta conseguir las
adecuadas para el trabajo.
e) Para el cambio de marcha, repetir los pasos a, b, c y d.
AJUSTE HORIZONTAL DEL MANILLAR (4)
Permite la orientación lateral del manillar; el desbloqueo del manillar se obtiene girando la leva (4) en sentido contrario
a las agujas del reloj y en sentido horario para el bloqueo en la posición deseada.
AJUSTE VERTICAL DEL MANILLAR (5)
Permite la orientación vertical del manillar; el desbloqueo del manillar se obtiene girando la leva (5) en sentido
contrario a las agujas del reloj, y en sentido horario para el bloqueo en la posición deseada.
ARRANQUE DEL MOTOR
NOTA: Para todas a información referida al motor revisar el manual relativo a su Uso y Mantenimiento.
ATENCIÓN: Filtro de aire en baño .de aceite - La máquina nueva viene montada con el ltro de
aire sin el aceite incluido. Antes de su utilización será suciente rellenarlo con aceite para motores
hasta el nivel indicado.
7
2
3

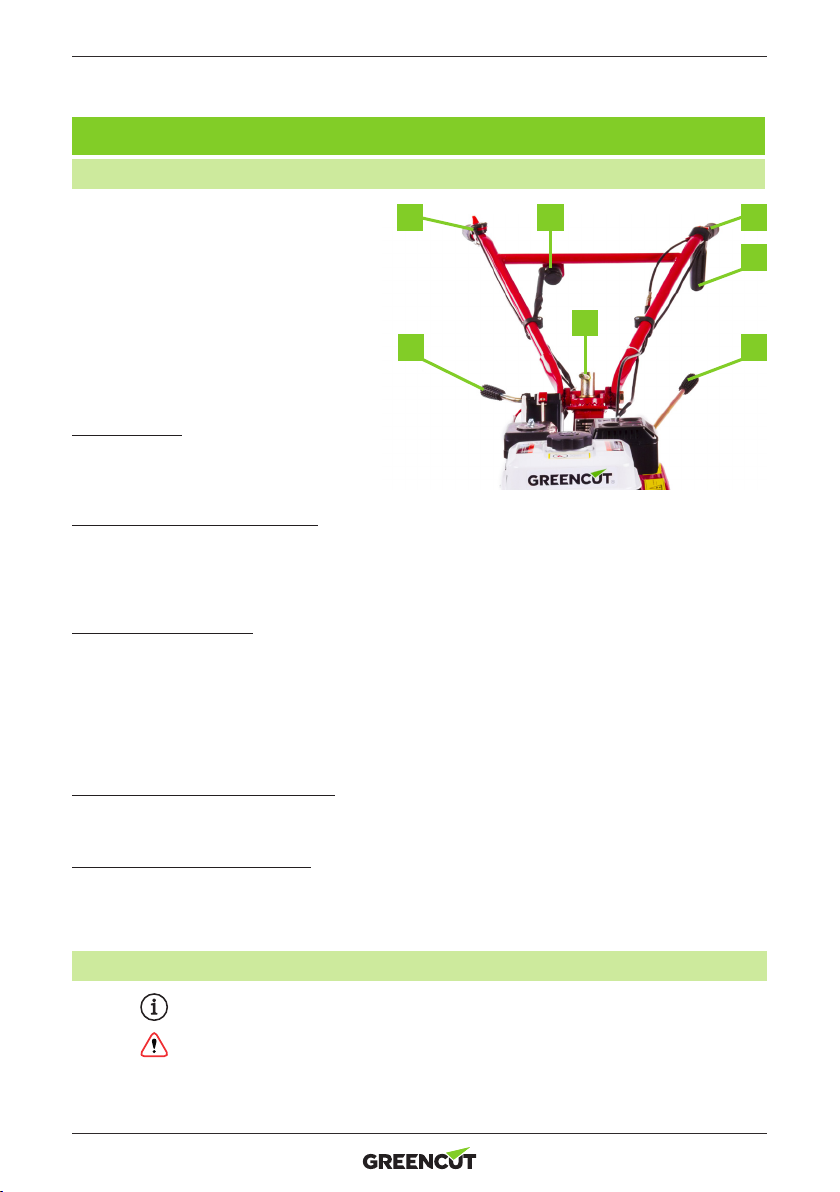

1. Acelerador
2. Accionamiento embrague
3. Selector de marcha
4. Regulación horizontal manillar
5. Regulación vertical manillar
6. Clausor
7. Interruptor on/off
ACELERADOR (1)
-Izquierda: mínimo número de revoluciones del motor.
-Derecha: máximo número de revoluciones del motor.

ES
19
ARRANQUE ELÉCTRICO
EN FRÍO:
1. Abra el suministro de combustible.
2. Seleccionar la opción ON en el interruptor (6).
3. Coloque la admisión de aire en posición cerrado (derecha).
4. Desplace el acelerador (1) ¼ de su recorrido en sentido horario.
5. Gire la llave de contacto del clausor (4) en sentido horario hasta el encendido del motor.
Repetir esta operación si fuese necesario hasta conseguir la puesta en marcha.
6. Encendido el motor, desplace la admisión de aire en posición abierto (izquierda).
EN CALIENTE:
1. Abra el suministro de combustible.
2. Seleccionar la opción ON en el interruptor (6).
3. Desplace la admisión de aire en posición abierto (izquierda).
Gire la llave de contacto del clausor (4) en sentido horario hasta el encendido del motor. Repetir esta operación si fuese
necesario hasta conseguir la puesta en marcha.
ARRANQUE MANUAL
EN FRÍO:
1. Abra el suministro de combustible.
2. Seleccionar la opción ON en el interruptor (6)
3. Coloque la admisión de aire en posición cerrado (derecha).
4. Desplace el acelerador (1) ¼ de su recorrido en sentido horario.
5. Tire suavemente del arrancador manual hasta percibir la oposición del motor, a partir de este punto tirar
enérgicamente hasta conseguir la puesta en marcha (repetir esta operación si fuese necesario).
6. Encendido el motor, desplace la admisión de aire en posición abierto (izquierda).
EN CALIENTE:
1. Abra el suministro de combustible.
2. Seleccionar la opción ON en el interruptor (6).
3. Desplace la admisión de aire en posición abierto (izquierda).
4. Tire suavemente del arrancador manual hasta percibir la oposición del motor, a partir de este punto tirar
enérgicamente hasta conseguir la puesta en marcha (repetir esta operación si fuese necesario).
PARADA DEL MOTOR
Mediante el acelerador (1) llevar el motor al mínimo número de revoluciones.
Seleccione la opción OFF en el interruptor (6) y la gire la llave de contacto hacia la posición de origen (4), en caso de
encendido eléctrico.
Si el arranque fue manual, sólo Seleccione la opción OFF en el interruptor (6).
Cierre la válvula de combustible.
DISPOSITIVO DE SEGURIDAD
Para garantizar al operario la máxima seguridad de trabajo, la máquina está provista del siguiente dispositivo de seguridad:
-Leva de control de inserción de la marcha atrás; liberando la leva, la marcha atrás se desconecta automáticamente.
ATENCIÓN: Por ninguna razón, para no dañar el dispositivo de seguridad, no use la máquina si el
dispositivo no funciona a la perfección.

20
MANTENIMIENTO
ATENCIÓN: Cuando deba realizar operaciones de mantenimiento o revisiones usar
exclusivamente recambios originales para garantizar la máxima abilidad de la máquina.
MOTOR
Atenerse a las normas que se indican en el manual de usuario.
MANTENIMIENTO CADA USO CADA MES
O 24H USO
CADA 3
MESES O
50H USO
CADA 6
MESES O
100H USO
CADA AÑO
O 300H USO
Tensión de la
correa
Revisar X
Cambiar X
Aceite del
motor
Revisar nivel X
Cambiar X X
Filtro del aire
Revisar X
Limpiar X X
Reemplazar X
Timón de
transmisión
Revisar X
Reemplazar X
Presión de
neumáticos Revisar X
Dientes del eje Limpiar X
Semieje de la
rueda Lubricar X
RODAJE (50 HORAS)
Durante las primeras 50 horas de funcionamiento de la máquina no
efectuar un trabajo excesivamente duro y atenerse a lo recomendado
en el siguiente párrafo.
FILTRO AIRE BAÑO DE ACEITE
Cada 8 horas de trabajo. Controlar el nivel de aceite y, si es necesario,
rellenar con el mismo aceite de motor. Limpiar el elemento ltrante
como se indica en el libro de Uso y Mantenimiento del Motor.
NOTA: La frecuencia de limpieza del ltro de aire
depende de las condiciones ambientales en las que se
haya utilizado la máquina; y se recomienda no pasar
de las 8 horas de trabajo.
CAJA DE CAMBIOS Y TRANSMISIÓN
Después de las primeras 50 horas de trabajo (rodaje).
Substituir el aceite (ver gura 12). La substitución del aceite si el motor
está caliente facilita el ujo del aceite sucio.
1. Saque el tapón de llenado de aceite 1.
2. Quite el tapón de drenaje 3 de la parte inferior de la caja y vacíe el
aceite, a continuación, vuelva a instalar el tapón 3.
