Greencut GTC300X User manual

ES Manual de instrucciones FR Manuel d’utilisation IT Manuale di istruzioni
EN Instruction manual DE Betriebsanleitung
MOTOAZADA
GTC300X

ES
3
ÍNDICE
INTRODUCCIÓN 3
NORMAS Y PRECAUCIONES DE SEGURIDAD 3
ICONOS DE ADVERTENCIA 7
DESCRIPCIÓN DEL PRODUCTO 8
CONTENIDO DE LA CAJA 10
MONTAJE 11
USO DEL PRODUCTO 16
MANTENIMIENTO 19
IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS 20
TRANSPORTE Y ALMACENAMIENTO 21
ELIMINACIÓN Y RECICLAJE 21
GARANTÍA 22
DECLARACIÓN DE CONFORMIDAD (CE) 22
INTRODUCCIÓN
Gracias por elegir este producto GREENCUT. Estamos seguros de que apreciará su calidad y cubrirá sus necesidades
por un largo periodo de tiempo.
Recuerde que puede contactar con nuestro Servicio Técnico Ocial para consultas sobre montaje, uso, mantenimiento,
identicación y solución de problemas y para la compra de recambios y/o accesorios.
ATENCIÓN: Lea atentamente este manual antes de utilizar el producto. El incumplimiento de las
instrucciones de uso y las advertencias de seguridad puede causar daños en el usuario y/o en el
propio producto. El fabricante no se hace responsable de los accidentes y daños causados al usuario,
a terceras personas y a objetos, como resultado de hacer caso omiso del contenido de este manual.
Este producto no está destinado para un uso profesional.
Guarde este manual de instrucciones para una referencia futura. Si vende este producto recuerde entregar este
manual al nuevo propietario.
NORMAS Y PRECAUCIONES DE SEGURIDAD
Los siguientes símbolos y palabras de señalización tienen el objetivo de explicar los riesgos e información relacionados
con este producto.
SÍMBOLO PALABRA SIGNIFICADO
ATENCIÓN Indica una situación peligrosa a la que hay que prestar una atención especial
para evitar cualquier tipo de lesión y/o desperfectos en la máquina.
NOTA Indica información útil que puede facilitar el trabajo.
ATENCIÓN: Lea y entienda todas las advertencias e instrucciones de seguridad antes de usar este
producto. El incumplimiento de las mismas puede provocar descargas eléctricas, incendio y/o lesiones
graves.

4
Toda la información incluida en este manual es relevante para su propia seguridad y la de su entorno. Si tiene alguna
duda sobre la información incluida en este manual consulte a un profesional o contacte con el Servicio Técnico Ocial.
La siguiente información sobre peligros y precauciones incluye las situaciones más probables que se pueden originar
durante el uso de esta máquina. Consulte toda la documentación, embalaje y las etiquetas del producto antes de utilizarlo.
Si se encuentra con una situación no descrita en este manual utilice el sentido común para utilizar la máquina de la
forma más segura posible y, si ve peligro no utilice la máquina.
USUARIOS
• Este producto ha sido diseñado para ser manipulado por usuarios mayores de edad que hayan leído y entendido
estas instrucciones. No permita que menores de edad y personas que no entiendan estas instrucciones utilicen
el producto.
• Antes de utilizar este producto familiarícese con el mismo. Asegúrese de que conoce donde están todos los
controles, los dispositivos de seguridad y la manera en que se deben utilizar.
• Si usted es un usuario inexperto le recomendamos que practique realizando trabajos sencillos y, si es posible, en
compañía de una persona con experiencia.
SEGURIDAD PERSONAL
• No fuerce esta máquina. Use esta máquina, accesorios, útiles, etc. de acuerdo con estas instrucciones teniendo
en cuenta las condiciones y el trabajo a desarrollar. Usar esta máquina para nes no previstos puede causar una
situación de peligro.
• Esté alerta, vigile lo que está haciendo cuando maneje esta máquina.
• No use esta máquina cuando esté cansado o bajo la inuencia de drogas, alcohol o medicamentos.
• Evite la inhalación de los gases de escape. Esta máquina produce gases peligrosos como el monóxido de carbono
que pueden causar mareos, desmayos o la muerte.
• Compruebe que todos los elementos de seguridad están instalados y en buen estado. No utilice esta máquina si
alguno de sus componentes está dañado.
• Mantenga siempre un apoyo apropiado de los pies y conserve el equilibrio en todo momento. Esté atento cuando
trabaje o se mueva con la máquina por pendientes y tenga especial cuidado cuando cambie de dirección en una
pendiente. No utilice esta máquina en pendientes superiores a 15º.
• Sujete siempre la máquina por las empuñaduras con ambas manos y coloque siempre su cuerpo detrás.
• Antes de comenzar a trabajar con la máquina compruebe que las fresas no están en contacto con ningún objeto
y que se pueden mover libremente.
• Mantenga todas las partes del cuerpo alejadas de los elementos de corte y piezas en movimiento cuando la máquina
esté funcionando.
• No toque ninguno de los componentes del motor mientras la máquina está en marcha o justo después de haberla
parado debido a las altas temperaturas que alcanzan.
• No haga funcionar la máquina bajo la lluvia o en condiciones de extrema humedad.
• No deje esta máquina en funcionamiento sin vigilancia.
ROPA DE TRABAJO
• Vístase apropiadamente. No use ropa suelta o joyas que puedan quedar atrapadas en las piezas móviles.
Recomendamos el uso de:
-Protección ocular (gafas seguridad).
-Protección auditiva.
-Protección para la cabeza y la cara (casco y mascarilla).
-Protección para las manos (guantes resistentes y antideslizantes).
-Protección para los pies (calzado de seguridad antideslizante).

ES
5
VIBRACIONES
• Un nivel de vibraciones elevado y periodos largos de exposición son los factores que contribuyen a la enfermedad
de los dedos blancos (Fenómeno de Raynaud). Con el n de reducir el riesgo de la enfermedad de los dedos
blancos es necesario que tenga en cuenta estas recomendaciones:
-Usar siempre guantes.
-Preocuparse de tener siempre las manos calientes.
-Asegurarse que la cadena está siempre bien alada.
-Hacer descansos frecuentes.
-Sujetar rmemente siempre la máquina por las empuñaduras.
• Si detecta algunos de los síntomas de la enfermedad de los dedos blancos consulte inmediatamente a su médico.
SEGURIDAD EN EL ÁREA DE TRABAJO
• No utilice la máquina a temperaturas extremas.
• Mantenga la máquina alejada de la humedad excesiva.
• No utilice esta máquina en atmosferas explosivas en presencia de líquidos inamables, gases y polvo.
• Nunca arranque la máquina en una habitación o recinto cerrado. Los gases del escape y los vapores del
combustible contienen monóxido de carbono y sustancias químicas peligrosas.
• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas y oscuras pueden provocar accidentes.
• Retire todos los objetos de la zona de trabajo antes de arrancar esta máquina. Los objetos que se encuentren
cerca del producto pueden ser tocados y proyectados por la máquina causando daños personales.
• No utilice esta máquina en zonas donde pueda existir cableado o tuberías enterradas.
• Mantenga alejados a los niños, personas o animales mientras maneja esta máquina.
• Cuando el trabajo sea realizado simultáneamente por dos o más personas, siempre compruebe la ubicación de
los otros y mantenga una distancia suciente para garantizar la seguridad.
• Recuerde que el operador de la máquina es responsable de los peligros y accidentes causados a otras personas
o cosas. El fabricante no será en ningún caso responsable de los daños provocados por un uso indebido o
incorrecto de esta máquina.
SEGURIDAD EN EL USO DE COMBUSTIBLES
• El combustible y el aceite son peligrosos. No los inhale ni ingiera. Si ingiere combustible y/o aceite acuda
rápidamente a su médico. Si entra en contacto con el combustible o con el aceite límpiese con abundante agua
y jabón inmediatamente, si después siente los ojos o la piel irritados consulte lo antes posible con un médico.
• No reposte combustible en lugares cerrados o mal ventilados. Los vapores del combustible y el aceite contienen
sustancias químicas peligrosas.
• El combustible y el aceite son sustancias químicas peligrosas y altamente inamables. No acerque llamas, chispas
o fuentes de calor a la máquina. No fume mientras transporta combustible, cuando rellene el depósito o cuando
esté trabajando. En caso de incendio, apague el fuego con un extintor de polvo seco.
• Apague siempre el motor antes de repostar.
• Repueste combustible siempre en áreas bien ventiladas y nunca con el motor en marcha, o caliente.
• Si encuentra una fuga de combustible, no arranque ni haga funcionar el motor hasta que se haya reparado la fuga.
• Asegúrese que el tapón del combustible queda correctamente cerrado.
• El combustible almacenado en el carburador durante largos periodos de tiempo puede causar un arranque duro
e incrementar las reparaciones y el mantenimiento de la máquina.
• Almacene siempre el combustible en recipientes homologados. No utilice combustible almacenado por más de 2
meses, hará más difícil el arranque y producirá un rendimiento insatisfactorio del motor.

6
SEGURIDAD EN EL MANTENIMIENTO, TRANSPORTE Y ALMACENAMIENTO
• No modique los controles del producto.
• Compruebe regularmente que no hay piezas rotas u otras condiciones que puedan afectar al correcto
funcionamiento de la máquina.
• Cambie inmediatamente las piezas desgastadas o deterioradas únicamente con piezas de repuesto originales.
• Lleve a cabo un mantenimiento periódico de la máquina. No intente ningún trabajo de mantenimiento o
reparación que no esté descrito en este manual de instrucciones. Le recomendamos que el mantenimiento y
reparaciones no descritos en este manual sean realizados por el Servicio Técnico Ocial.
• Al terminar el trabajo limpie siempre el polvo y la suciedad de la máquina, especialmente el depósito de
combustible, sus alrededores y el ltro de aire.
• Apague la máquina y desconecte la bujía antes de efectuar cualquier ajuste, llenado de combustible, cambio de
accesorios, mantenimiento, transporte o almacenamiento de esta máquina.
• Mantenga las empuñaduras de esta máquina secas y limpias.
• Si la máquina comienza a vibrar de modo extraño apáguela y examínela para encontrar la causa. Si no detecta la
razón lleve su máquina al Servicio Técnico Ocial.
• Reduzca el régimen de giro del motor cuando vaya a apagarlo. Si el motor está provisto de una válvula de corte
de combustible, úsela cuando el motor haya parado.
• Para evitar quemaduras o riesgos de incendio, deje que el equipo se enfríe por completo antes de transportarlo
o almacenarlo.
• Para llevar a cabo el transporte del producto asegúrese de que el motor está detenido y que la máquina está
correctamente asegurada para evitar que se vuelque, derrame combustible o se dañe.
• El equipo no es resistente a la intemperie, y no debe almacenarse bajo la luz solar directa, a altas temperaturas
ambientales o en lugares húmedos o mojados.
• Almacene el producto fuera del alcance de los niños.
SERVICIO
• Haga revisar periódicamente el producto por un técnico cualicado y use solamente piezas de recambio originales.
Ante cualquier duda póngase en contacto con el Servicio Técnico Ocial.

ES
7
ICONOS DE ADVERTENCIA
Los iconos en las etiquetas de advertencia que aparecen en ésta máquina y/o en el manual indican información
necesaria para la utilización segura de ésta máquina.
¡Atención peligro!
Lea atentamente este manual antes de
poner la máquina en marcha.
Use casco de seguridad.
Use protección ocular y auditiva.
Use mascarilla para protegerse del polvo,
vapor y otros gases tóxicos.
Use guantes de seguridad antideslizantes.
Use protección para las piernas y botas de
seguridad antideslizantes con protecciones
de acero.
¡Supercie muy caliente! No toque por
riesgo de quemaduras.
¡Peligro, gases mortales! No use esta
máquina en lugares cerrados o mal
ventilados.
!Combustible inamable! Riesgo de fuego
o explosión.
No fume o acerque llamas al combustible
o a la máquina.
Compruebe que no existen fugas de
combustible.
No use esta máquina en pendientes con
más de un 15º de desnivel.
Las personas que no están debidamente
protegidas deben estar a una distancia de
seguridad.
Mantega a los niños alejados de la
máquina.
Peligro de proyección de materiales. Tenga
cuidado con los objetos que puedan ser
tocados y proyectados por la máquina.
¡Peligro! Riesgo de amputación de los
dedos. Mantenga los pies y manos lejos de
la herramienta de corte.
No acerque las manos ni cualquier otra
parte del cuerpo a las partes móviles de la
máquina.
Antes de realizar labores de
mantenimiento o reparación en la
máquina apáguela y desconecte la bujía.
Nivel de potencia sonora garantizado XX
Lwa, dB(A).
Deshágase de su aparato de manera
ecológica. No lo tire a los contenedores de
basura doméstica.
Cumple con las directivas CE.

8
DESCRIPCIÓN DEL PRODUCTO
CONDICIONES DE USO
Esta motoazada está destinado únicamente a labrar la tierra. Cualquier otro uso diferente al descrito anteriormente
puede provocar situaciones peligrosas y exime al fabricante de toda responsabilidad.

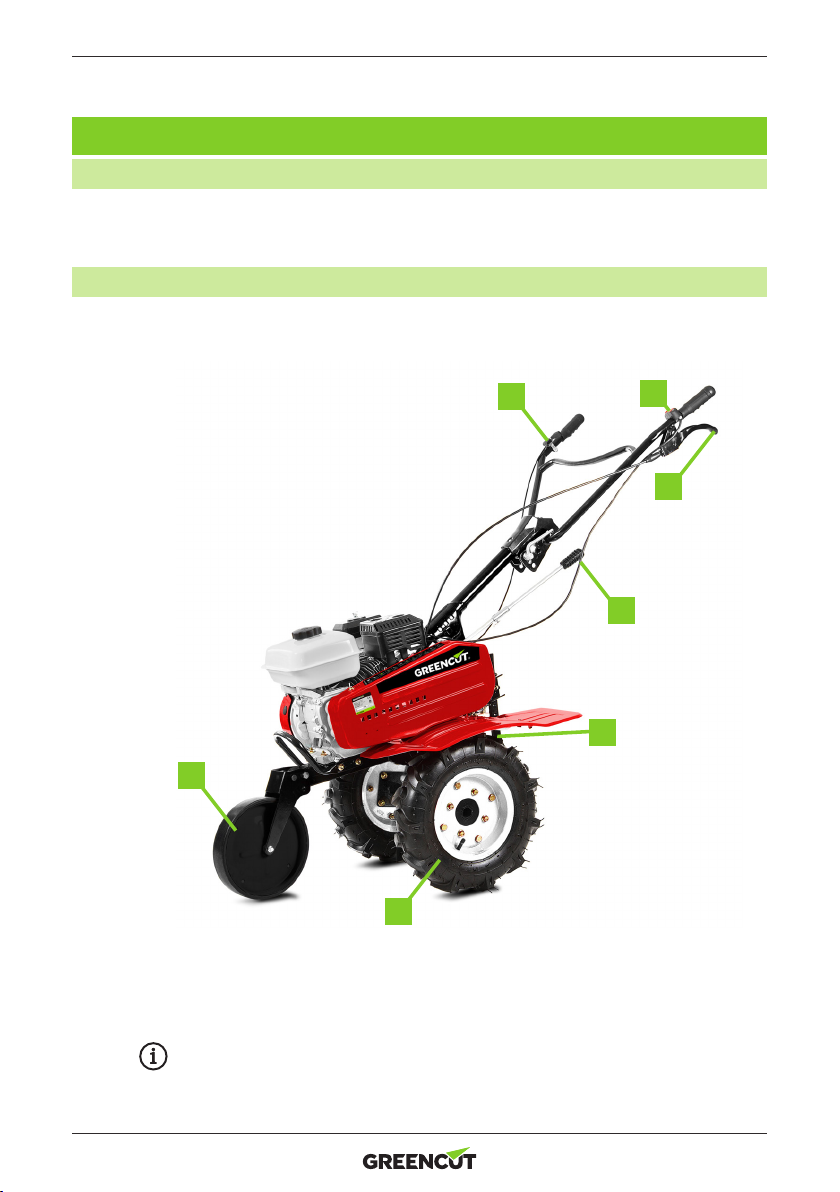

DESCRIPCIÓN DETALLADA DEL PRODUCTO
1. Acelerador
2. Botón ON/OFF
3. Selector de altura
4. Embrague
5. Rueda de transporte
6. Limitador de profundidad
7. Fresas/cuchillas
8. Filtro de aire
9. Depósito de combustible
10. Selector de marchas
11. Escape
12. Protector de correa
1
3
5
7
6
2
4
NOTA: Los productos detallados en este manual pueden variar en apariencia, inclusiones,
descripción y embalaje de los mostrados o aquí descritos.

ES
9
9
8
10
11
12
CARACTERÍSTICAS TÉCNICAS
GTC300X
Motor Gasolina 4 tiempos OHV
Cilindrada 208cc
Potencia 7cv / 3.600rpm
Tipo de combustible 95 sin plomo
Capacidad de combustible 2,5L
Tipo de aceite motor 10W30 / 10W40 / 15W30 / 15W40
Capacidad de aceite motor 0,7L
Sistema de encendido Electrónico CDI
Sistema de arranque Manual EASY-START
Tipo aceite transmisión 80W90
Capacidad aceite transmisión 1L
Transmisión Por correas
Transmisión reductor Husillo sinfín + corona dentada
Anchura de trabajo 85cm
Profundidad de trabajo 17,5 - 35cm
Cuchillas Hierro templado
Peso 86Kg
NOTA: Greencut se reserva el derecho de modicar las características técnicas sin previo
aviso.

10
CONTENIDO DE LA CAJA
2
3
4
5
1 6 12
14
13
15
21
23
22
24 26
8
7
16
17
19
18
20
9
10
11
25
1. Ruedas motrices (x2)
2. Discos arado (x2)
3. Cuchillas izquierda (x3)
4. Cuchillas derecha (x3)
5. Surcador (x1)
6. Protección correa de transmisión (x1)
7. Soporte + Limitador profundidad (x1)
8. Sujeción aletas protección (x1)
9. Maneta cambio (x1)
10. Rueda delantera transporte (x1)
11. Aleta protección derecha (x1)
12. Aleta protección izquierda (x1)
1
2
6
34
7
10
89
11
12
5
2
1. Pasador jación cuchillas 8x50mm (x4)
2. Pasador jación cuchillas 8x50mm (x4)
3. Pasador jación maneta de cambio (x3)
4. Pasador jación maneta de cambio (x3)
5. Embellecedor central del manillar
6. Tornillo M10x20 buje de rueda (x8)
7. Tornillo M8x20 guardabarros (x6)
8. Tornillo M6x20 travesaño (x4)
9. Tornillo M6x10 tapa correas (x2)
10. Tornillo M8x50 jación disco de arado (x2)
11. Tornillería jación embellecedor
12. Tuerca M8 con freno para guardabarros (x6)
13. Tuerca M6 con freno para travesaño (x4)
14. Tuerca M10 (x8)
15. Tuerca M8 (x2)
16. Arandela M10 (x6)
17. Arandela M8 (x6)
18. Arandela M8 nylon para guardabarros (x12)
19. Herramientas (x4)
20. Travesaño
21. Llave bujía
22. Llaves allen (x2)
23. Destornillador
24. Bridas de nylon (x4)
25. Manual de usuario
26. Palanca de cambios

ES
11
• Extraiga el producto y los accesorios de la caja. Asegúrese de que estén presentes todos los artículos.
• Inspeccione el producto para asegurarse de que no haya sufrido ninguna rotura o daño durante el transporte.
• No deseche el material de empaquetado hasta que haya inspeccionado cuidadosamente el producto y la haya
utilizado satisfactoriamente.
ATENCIÓN: Si falta o está dañada alguna pieza póngase en contacto con el Servicio Técnico Ocial.
No utilice este producto sin haber reemplazado la pieza. Usar este producto con partes dañadas o
faltantes puede causar lesiones serias al operador.
MONTAJE
DESEMBALE LA CAJA
1. Retire el embalaje de cartón y desmonte la estructura metálica retirando los dos tornillos de sujeción situados
en el eje de la rueda y sujetadas a la jaula.
2. Extraiga y compruebe todos los componentes y accesorios.
MONTE EL SOPORTE Y LIMITADOR DE PROFUNDIDAD
1. Alinee la azada, bloquee la altura deseada con el pasador y fíjela la clavija.
2. Una el soporte de la azada con el motocultor introduciendo el pasador y jándola con la clavija.
122

12
UNA LAS CUCHILLAS
1. Una las dos partes de las fresas a través del eje y fíjelos mediante el pasador y la clavija.
2. Realiza el mismo procedimiento para las fresas del lado opuesto.
COLOQUE LAS FRESAS
1. Sitúe las fresas en el lado en el que marcan las pegatinas indicadoras, R (derecho), L (izquierda).
2. Alinee los oricios con los ejes de la máquina y je las fresas con los pasadores y clavijas.
3. Haga lo mismo en el lado opuesto.
COLOQUE EL DISCO DE ARADO
1. Retire el tornillo del extremo de la fresa.
2. Alinee el disco del arado en el eje de las fresas.
3. Vuelva a jar el tornillo. Una las cuchillas
1 1
12
1 2 3

ES
13
INTRODUZCA LA RUEDA DELANTERA
1. Retire los pasadores de la rueda y alinee la rueda con los oricios.
2. Coloque los pasadores, arandelas y clavijas para jar la rueda.
COLOQUE LAS ALETAS DE PROTECCIÓN
ATENCIÓN: La instalación de los guardabarros protectores extendidos es una medida de seguridad
y su colocación debe ser uso obligatorio antes de la utilización de la motoazada.
1. Sitúa las aletas alineadas sobre las fresas al soporte del motocultor.
2. Coloque los tornillos situando una arandela de goma en la cabeza del tornillo
3. Enrosque el tornillo situando una arandela metálica sobre la rosca.
COLOQUE EL TRAVESAÑO
1. Fije el travesaño debajo de las aletas de protección.
2. Únelo con los tornillos.
2
1
12 3
12

14
COLOQUE EL CAMBIO DE MARCHAS
1. Desenrosque los tornillos de la tapa del cambio de marchas con la llave suministrada (no retire la tapa).
2. Coloque el mástil de dirección encima de la tapa de cambios y fíjelo con los tornillos.
3. Monte la palanca de cambio en el selector y fíjelo con el pasador situando la cabeza en la parte inferior y
jando la clavija a través del oricio en la parte superior
4. Retire el pasador y la clavija de la base de la palanca de cambios.
5. Alinee e introduzca la extensión de la palanca y fíjelos con el pasador y clavija anteriores.
COLOQUE EL MANILLAR
1. Retire la leva de ajuste del mástil.
2. Coloque el manillar en el mástil y ajústelo a su gusto, fíjelo con la leva de ajuste enroscándola.
3. Monte el embellecedor del mástil colocándolo sobre la junta del manillar y mástil.
4. Fije el embellecedor con tres tornillos de estrella mediante la herramienta suministrada.
1 2 3
45
12
3 4

ES
15
CONECTE LOS CABLES
1. Conecte el cable azul con el negro.
2. Fije los cables con las bridas.
3. Conecte el cable amarillo frontal con el otro cable amarillo.
4. Tense el cable de la transmisión situado en el manillar.
MONTE LA CUBIERTA DE LA CORREA
1. Coloque la cubierta de protección sobre la correa de transmisión.
2. Fije la cubierta con los tornillos y arandelas.
12
34
12

16
COLOQUE LAS RUEDAS LATERALES
1. Fije el adaptador de la rueda al eje del motocultor mediante el pasador y la clavija.
2. Conecte la rueda al adaptador con los tornillos y roscas.
3. Haga la misma operación en el otro lado.
USO DEL PRODUCTO
ANTES DEL ARRANQUE DEL MOTOR
COLOCACIÓN DE LAS FRESAS
El eje porta fresa está hecho con un perl hexagonal para permitir la instalación rápida de las cuchillas u otros accesorios.
Operar como sigue (ver en la gura 6)
a) Limpiar cuidadosamente los ejes de las fresas y de los
accesorios (2) extendiendo una pequeña cantidad de
grasa para facilitar el montaje y futuro desmontaje.
b) Teniendo presente lo siguiente:
-La parte cortante de la cuchilla debe quedar
hacia la parte delantera de la máquina.
-Cuando se trabaja en terreno arenoso
o sin piedras instalar las 2 fresas de
forma que las cuchillas se contrapongan
, sobre los dos lados de la máquina ,
colocadas sobre el mismo eje (detalle A).
-Cuando se trabaja en terreno pedregoso
instalar las dos fresas de forma que las
cuchillas se contrapongan, sobre los dos
lados de la máquina, para compensarse
entre sí (detalle B).
12

ES
17
REGULACIÓN DEL LIMITADOR DE PROFUNDIDAD
Para obtener un trabajo óptimo y un correcto avance de la
motoazada regular el limitador según el modo indicado a
continuación (ver gura 9):
a) Regulación para un terreno duro: aojar el tornillo (1) y levantar el
esperón para que el peso contrarreste el peso de la motoazada.
b) Ajuste para suelos blandos: aojar el tornillo (1) y bajar el esperón
para desplazar el peso de la motoazada sobre las cuchillas.
LLENADO DE ACEITE
ATENCIÓN: Ponga el aceite con la máquina en posición horizontal, para saberlo fíjese que la correa
esté en línea recta.
El producto NO se suministra con aceite de motor, aunque puede haber aceite residual de fábrica. Es esencial agregar
aceite de motor adecuado al tipo motor antes de usarlo. Si no se agrega aceite de motor la garantía del producto
quedará anulada.
Los motores de cuatro tiempos requieren aceite de motor en el cárter para la lubricación de los componentes internos.
Se puede producir un daño severo o irreparable si se permite que el motor funcione sin aceite del motor. El nivel de
aceite del motor requiere un mantenimiento regular. Compruebe el nivel de aceite del motor y asegúrese de que el
nivel de aceite esté por el indicador de nivel máximo o justo por debajo. Compruebe siempre el nivel de aceite del
motor antes de arrancar el motor.
ACEITE MOTOR
Tipo: 10W30 / 10W40 / 15W30 / 15W40
Cantidad: 0,7L
NOTA: El motor está equipado con un sensor de nivel. En caso de nivel insuciente el sensor inhibe
el encendido, dejando de producirse la chispa en la bujía.
ACEITE TRANSMISIÓN
Tipo: 80W90
Cantidad:1L

18

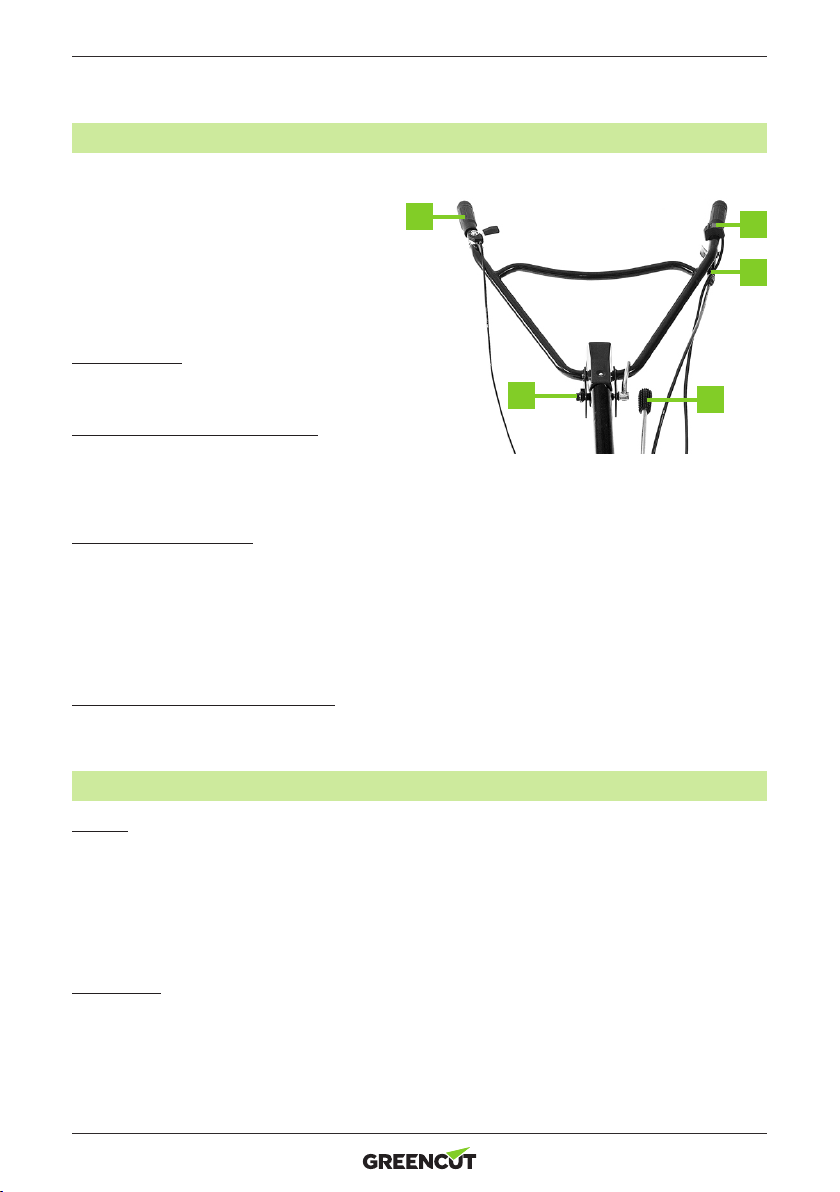

MANDOS DE LA MOTOAZADA
(1) Acelerador
(2) Accionamiento embrague
(3) Selector de marcha
(4) Regulación horizontal manillar
(5) Interruptor on/off
ACELERADOR (1)
-Izquierda: mínimo número de revoluciones del motor.
-Derecha: máximo número de revoluciones del motor.
ACCIONAMIENTO DEL EMBRAGUE (2)
Presionar el accionamiento del embrague para transferir el movimiento del motor a la caja de cambio, recuerde
disminuir el régimen del motor antes accionar el embrague.
El accionamiento del embrague actúa como dispositivo de seguridad durante el uso de la herramienta con la marcha
atrás, no utilice su motocultor si este dispositivo está dañado y/o no actúa correctamente.
SELECTOR DE MARCHAS (3)
Metodología de uso:
a) Bajar las revoluciones del motor hasta llevarlo a ralentí mediante el acelerador (1)
b) Colocar el selector de marchas (3) según el tipo de labor y estado del terreno.
c) Aumentar las revoluciones del motor hasta un régimen medio mediante el acelerador (1)
d) Presionar el accionamiento del embrague (2) y aumentar las revoluciones del motor hasta conseguir las
adecuadas para el trabajo.
e) Para el cambio de marcha, repetir los pasos a, b, c y d.
AJUSTE HORIZONTAL DEL MANILLAR (4)
Permite la orientación lateral del manillar; el desbloqueo del manillar se obtiene girando la leva (4) en sentido contrario
a las agujas del reloj y en sentido horario para el bloqueo en la posición deseada.
ARRANQUE MANUAL
EN FRÍO:
Abra el suministro de combustible.
Seleccionar la opción ON en el interruptor (5)
Coloque la admisión de aire en posición cerrado (derecha).
Desplace el acelerador (1) ¼ de su recorrido en sentido anti horario.
Tire suavemente del arrancador manual hasta percibir la oposición del motor, a partir de este punto tirar enérgicamente
hasta conseguir la puesta en marcha (repetir esta operación si fuese necesario).
Encendido el motor, desplace la admisión de aire en posición abierto (izquierda).
EN CALIENTE:
Abra el suministro de combustible.
Seleccionar la opción ON en el interruptor (5)
Desplace la admisión de aire en posición abierto (izquierda).
Tire suavemente del arrancador manual hasta percibir la oposición del motor, a partir de este punto tirar enérgicamente
hasta conseguir la puesta en marcha (repetir esta operación si fuese necesario).
15
2
3
4

ES
19
PARADA DEL MOTOR
Mediante el acelerador (1) llevar el motor al mínimo número de revoluciones.
Seleccione la opción OFF en el interruptor (5) .
Cierre la válvula de combustible.
DISPOSITIVO DE SEGURIDAD
Para garantizar al operario la máxima seguridad de trabajo, la máquina está provista del siguiente dispositivo de.
seguridad:
-Leva de control de inserción de la marcha atrás; liberando la leva, la marcha atrás se desconecta
automáticamente.
ATENCIÓN: Por ninguna razón, para no dañar el dispositivo de seguridad, no use la máquina si el
dispositivo no funciona a la perfección.
MANTENIMIENTO
Un buen mantenimiento alargará la vida útil de la máquina. El uso prolongado o constante puede requerir un
mantenimiento más intensivo para que la máquina continúe funcionando adecuadamente.
ATENCIÓN: Asegúrese que el motor esté completamente apagado antes de realizar cualquier
mantenimiento o reparación. Esto eliminará cualquier riesgo potencial.
NOTA: Durante las primeras 50 horas de funcionamiento de la máquina no efectuar un trabajo
excesivamente duro.
NOTA: La frecuencia de limpieza del ltro de aire depende de las condiciones ambientales en las
que se haya utilizado la máquina; y se recomienda no pasar de las 8 horas de trabajo. El ltro de aire
debe estar humedecido por aceite de motor hasta la línea indicada en el envase del ltro de aire.
MANTENIMIENTO CADA USO CADA MES
O 24H USO
CADA 3
MESES O
50H USO
CADA 6
MESES O
100H USO
CADA AÑO
O 300H USO
Tensión de la
correa
Revisar X
Cambiar X
Aceite del
motor
Revisar nivel X
Cambiar X X
Filtro del aire
Revisar X
Limpiar X
Reemplazar X
Timón de
transmisión
Revisar X
Reemplazar X
Presión de
neumáticos Revisar X
Dientes del eje Limpiar X
Semieje de la
rueda Lubricar X

20
IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS
La tabla incluye algunos de los problemas más comunes, sus causas y remedios.
PROBLEMA SOLUCIÓN
El motor no se
enciende
• Añadir combustible al depósito
• Conectar el cable de la bujía
• El acelerador tiene que estar colocado en la posición de estrangulación para un
arranque en frío
• Espere para que la batería se recargue
El motor funciona
irregularmente
durante el
funcionamiento
• Limpie o reemplace el ltro de aire
Al motor le cuesta
arrancar
• Drene el combustible anterior y cámbielo por uno nuevo
• Cerciórese que el cable de la bujía está perfectamente conectado
• Las palancas de control de seguridad tienen que estar en una posición neutral
para encender el motor.
El motor carece de
fuerza
• Eleve las fresas para labrar menos profundidad (mediante regulador de
profundidad)
• Quite y limpie el depósito de combustible
• Limpie o cambie el ltro de aire
• El ajuste del carburador es incorrecto, lleve el motor al servicio técnico
• Reemplace la bujía y ajuste la distancia
• Drene y recargue el depósito y el carburador
El motor no se para
cuando el control
está en la posición
de “stop”
• Revisar y ajustar el acelerador
El manillar se
mueve hacia
delante durante el
encendido
• Las palancas de control de seguridad tienen que ser estar en posición neutral
para encender el motor
Resulta difícil
controlar el manillar
cuando se está
labrando
• Ponga las ruedas en posición de labrado
• Suba las fresas para un labrado menos profundo
Las fresas giran pero
las ruedas no
• Ponga las ruedas en posición de labrar
• Si la transmisión interna falla, contacte con su distribuidor
Los dientes giran, las
ruedas giran, pero
el labrador no se
mueve
• Bajar los dientes para profundizar subiendo la palanca del regulador de
profundidad
Las correas están
en punto muerto
o en la posición de
marcha atrás
• Apague el motor y déjelo enfriar
• Desconecte el cable de la bujía
• Tire hacia abajo las palancas de control de seguridad
• Cambie la correa y el cable de la bujía
